(整理)二次配管技术要求

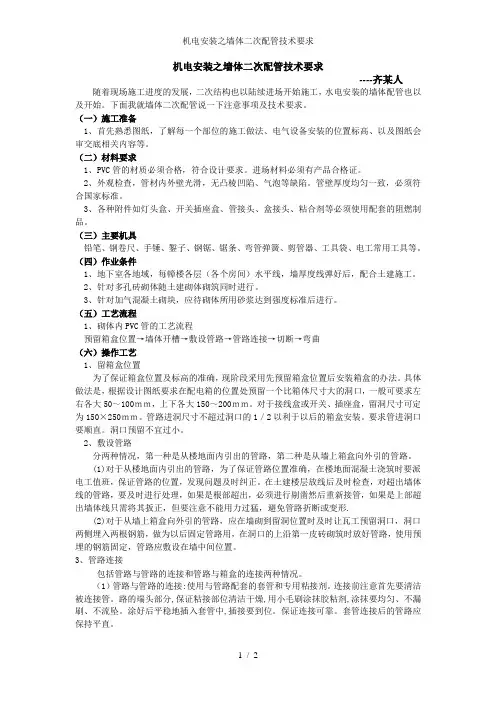

机电安装之墙体二次配管技术要求----齐某人随着现场施工进度的发展，二次结构也以陆续进场开始施工，水电安装的墙体配管也以及开始。

下面我就墙体二次配管说一下注意事项及技术要求。

（一）施工准备1、首先熟悉图纸，了解每一个部位的施工做法、电气设备安装的位置标高、以及图纸会审交底相关内容等。

（二）材料要求1、PVC管的材质必须合格，符合设计要求。

进场材料必须有产品合格证。

2、外观检查，管材内外壁光滑，无凸棱凹陷、气泡等缺陷。

管壁厚度均匀一致，必须符合国家标准。

3、各种附件如灯头盒、开关插座盒、管接头、盒接头、粘合剂等必须使用配套的阻燃制品。

（三）主要机具铅笔、钢卷尺、手锤、錾子、钢锯、锯条、弯管弹簧、剪管器、工具袋、电工常用工具等。

（四）作业条件1、地下室各地域，每幛楼各层（各个房间）水平线，墙厚度线弹好后，配合土建施工。

2、针对多孔砖砌体随土建砌体砌筑同时进行。

3、针对加气混凝土砌块，应待砌体所用砂浆达到强度标准后进行。

（五）工艺流程1、砌体内PVC管的工艺流程预留箱盒位置→墙体开槽→敷设管路→管路连接→切断→弯曲（六）操作工艺1、留箱盒位置为了保证箱盒位置及标高的准确，现阶段采用先预留箱盒位置后安装箱盒的办法。

具体做法是，根据设计图纸要求在配电箱的位置处预留一个比箱体尺寸大的洞口，一般可要求左右各大50～100ｍｍ，上下各大150～200ｍｍ。

对于接线盒或开关、插座盒，留洞尺寸可定为150×250ｍｍ。

管路进洞尺寸不超过洞口的1／2以利于以后的箱盒安装。

要求管进洞口要顺直。

洞口预留不宜过小。

2、敷设管路分两种情况，第一种是从楼地面内引出的管路，第二种是从墙上箱盒向外引的管路。

(1)对于从楼地面内引出的管路，为了保证管路位置准确，在楼地面混凝土浇筑时要派电工值班，保证管路的位置，发现问题及时纠正。

在土建楼层放线后及时检查，对超出墙体线的管路，要及时进行处理，如果是根部超出，必须进行剔凿然后重新接管，如果是上部超出墙体线只需将其扳正，但要注意不能用力过猛，避免管路折断或变形.(2)对于从墙上箱盒向外引的管路，应在墙砌到留洞位置时及时让瓦工预留洞口，洞口两侧埋入两根钢筋，做为以后固定管路用，在洞口的上沿第一皮砖砌筑时放好管路，使用预埋的钢筋固定，管路应敷设在墙中间位置。

二次配管施工方案一、施工准备在进行二次配管施工前，需要进行充分的准备工作，包括但不限于以下内容：1. 确定施工区域首先需要确定二次配管的施工范围，包括管道走向、连接点等，清晰明确地划定施工区域。

2. 准备施工材料和工具根据设计方案要求，准备好所需的配管材料、接头、密封材料等，以及施工所需的工具设备。

3. 安全检查在施工前需检查施工区域周围的安全情况，确保没有危险物品和障碍物，并且施工人员需佩戴好相关的安全防护用具。

二、施工流程1. 清理施工区域在进行配管施工前，需要对施工区域进行清理，确保没有杂物和障碍物，保持施工环境整洁。

2. 预先布线根据设计方案要求，先进行管道的布线工作，确定管道走向和连接点位置，以便后续施工参考。

3. 安装配管根据布线确定的位置，进行配管的安装工作，连接好各个管道，并确保连接处的密封良好，不漏水。

4. 调试测试配管安装完成后，需要进行调试测试工作，确保管道系统正常运行，没有漏水或者其他异常情况。

三、质量控制1. 施工验收在二次配管施工完成后，需要进行验收工作，检查管道安装是否符合设计要求，以及保证质量合格。

2. 问题处理如果在施工过程中发现问题或者质量异常，要及时记录并进行整改，保证施工质量符合标准要求。

3. 完工验收最后，在所有工作完成后，进行最终的完工验收，确认二次配管施工全部完成并且符合要求。

四、施工总结二次配管施工是一项复杂的工程，需要在施工前做好充分准备工作，并严格按照设计方案进行施工，同时要做好质量控制和验收工作，确保施工质量达到标准要求。

通过本文对二次配管施工方案的介绍，希望能够对相关工作有所帮助和指导。

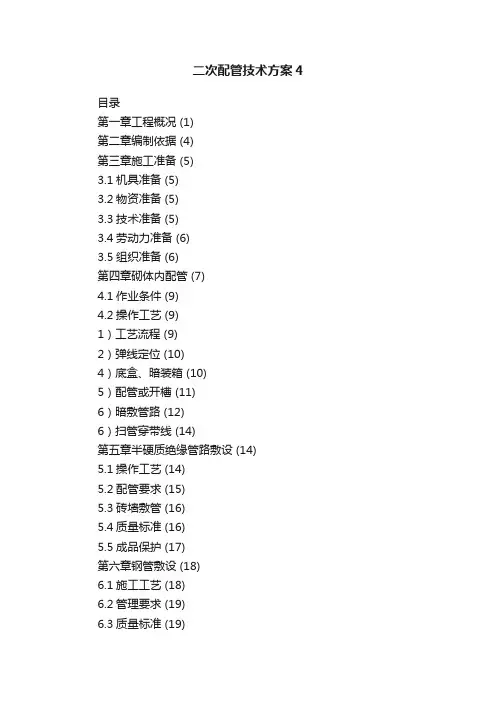

二次配管技术方案4目录第一章工程概况 (1)第二章编制依据 (4)第三章施工准备 (5)3.1机具准备 (5)3.2物资准备 (5)3.3技术准备 (5)3.4劳动力准备 (6)3.5组织准备 (6)第四章砌体内配管 (7)4.1作业条件 (9)4.2操作工艺 (9)1）工艺流程 (9)2）弹线定位 (10)4）底盒、暗装箱 (10)5）配管或开槽 (11)6）暗敷管路 (12)6）扫管穿带线 (14)第五章半硬质绝缘管路敷设 (14)5.1操作工艺 (14)5.2配管要求 (15)5.3砖墙敷管 (16)5.4质量标准 (16)5.5成品保护 (17)第六章钢管敷设 (18)6.1施工工艺 (18)6.2管理要求 (19)6.3质量标准 (19)6.4成品保护 (19)第七章明管的配制 (20)第八章金属软管的安装 (22)第九章安全措施 (22)9.1安全生产方针 (22)9.2安全目标 (23)9.3危害辨识、风险评价和风险控制的策划 (23)9.4安全生产保证措施 (23)9.5消防保卫管理措施 (24)第十章文明施工、环境保护措施 (25)10.1文明施工 (25)10.2环境保护措施 (25)第一章工程概况1.1 机电预留概况工程名称：北大资源·燕楠国际项目二期工程二标段工程地点：成都市双流县东升镇建设单位：成都立辉地产有限公司地勘单位：中国建筑西南勘察设计研究院有限公司设计单位：成都基准方中建筑设计有限公司监理单位：四川康立项目管理有限责任公司施工单位：成都智海建筑安装工程有限公司质量监督：成都市双流县建设工程质量监督站安全监督：成都市双流县建设工程安全监督站本工程位于航都大道北侧，商都路西侧，场地地形较为平坦开阔。

相对高差3.18m，场地地貌单元属岷江水系Ⅰ级阶地。

该场地毗邻双流东升主干道，交通发达，生活较方便，居民干扰少，利于施工。

二期工程暂定建筑面积为133129㎡，二标段5号楼采用筏板基础,地下室采用全现浇钢筋混凝土框架结构,基础采用柱下。

贡山壹号水电安装技术质量培训（二次配管技术）中国五冶贡山壹号水电安装项目部目录一、二次墙体预埋1、预留孔洞2、墙体上管、盒的处理二、PVC二次配管技术1、操作工艺2、配管要求3、砖墙敷管4、质量标准5、成品保护6、应注意的问题一、二次墙体预埋1、预留孔洞（1）注意留洞尺寸，必须符合有关规范和设计图中关于间距的要求。

（2）在施工中，专业人员必须随工程进度密切配合作好预留洞工作。

（3）为了避免遗漏和错留，在核对间距、尺寸和位置无误并经过相关专业认可的情况下，绘制箱体预留洞图纸交予相关专业配合预留工作。

（4）遇有断钢筋，必须预先征得有关部门的同意及采取必要的补救措施后，方可剔凿。

返回2、墙体上管、盒的处理（1）在土建进行二次墙体结束后，再进行墙体上的开关、插座、配电箱等的安装。

（2）安装前先进行弹线定位，弹线应根据土建专业弹出的一米线进行，需要开槽的管路，应先画线再用切割机进行开槽，单根管开槽的宽度为管直径的1.5倍。

（3）当有多跟管同时进一个盒或者箱时，若多根管排列比较稀疏要进行单独开槽；如果管排列较紧密时，统一开宽槽，槽深不宜过深，能满足保护层厚度大于1.5cm即可。

（4）配电箱、盒在安装固定时应根据土建所打的抹墙厚度的标点（灰饼）留出相应的出墙厚度，防止在抹墙完成后嵌入墙体过深，面板、箱盖等无法正常安装。

（5）相邻同一标高底盒安装高差小于2毫米，同一场所相同标高底盒高差小于5毫米；底盒安装不应有歪斜、出墙不平整等现象。

返回二、PVC管敷设1、操作工艺1）PVC电管暗敷设工艺流程弹线定位管路开槽箱、盒固定管路敷设2）弹线定位墙上盒、箱弹线定位：砖墙、大模板混凝土墙、墙盒、箱弹线定位，按弹出的水平线，对照精装图用小线和水平尺测量出盒、箱准确位置。

卫生间、厨房等需要精确定位的场所，待精装专业弹线定位后在进行施工。

3）盒、箱固定：A、盒、箱固定应平正、牢固，纵横坐标准确。

B、砖墙稳注盒、箱：预留盒、箱孔洞：首先按设计图加工电管长度，配合土建施工，在距盒箱的位置约300mm处，预留出进入盒、箱的长度，将电管甩在预留孔外，管口堵好。

电气二次配管技术方案背景在电气工程中，二次配管是指在设备和仪表控制线气石的连接中，通过塑料或者金属管将导线传输到控制设备或仪器上的一种方法。

电气二次配管的主要目的是保护导线，并防止破坏或意外接触将导致短路或电击危险。

同时，二次配管还能减少电磁污染和提高设备安全性能。

因此，在电气工程领域，对于二次配管技术的研究和实践非常重要。

本文将针对电气二次配管技术方案进行详细介绍和分析。

电气二次配管技术方案1. 必要性在电气工程中，设备和仪器之间的连接是非常重要的一环，因为它直接涉及到设备和仪器的控制和数据传输。

为了避免连接线和导线受到外界的干扰，附加通信线及供电线的各类传输干扰，就需要电气二次配管技术的支持，它可以一定程度上隔离外界的影响，保证设备和仪器的正常工作和安全运行。

2. 二次配管分类在电气工程中，二次配管一般有两种方式：金属管配管和PVC管配管。

2.1 金属管配管金属管配管是一种传统的二次配管方式，一般采用电缆铠装管、灯胶铠装管等。

这种方式的优点是线路稳定性好，使用寿命较长，对于金属敷设的线路有良好的封装和保护作用。

但是，金属管配管的缺点也是比较明显，铠装管重量较大、成本较高，敷设过程复杂，而且相对于PVC管配管来说，阻尼效果不如PVC管。

因此，在实际工程中，很少采用金属管配管。

2.2 PVC管配管PVC管配管是一种常用的配管方式，它采用聚氯乙烯制成管道，在使用场合中具有重量轻、成本低、易敷设等优点。

而且，PVC管具有阻尼和减震的效果，能够更好地保护线路。

然而，PVC管的密封性较差，比较容易受损，而且对于紫外线的抵抗能力较弱，容易在阳光下老化。

此外，长时间使用容易变形，因此在环境恶劣的情况下，需要考虑PVC管的使用寿命和维护成本。

3. 二次配管布线方式在电气工程中，二次配管布线方式一般有两种：边柜式和集中式。

3.1 边柜式布线边柜式布电线是一种将电气二次配管布线连接到边柜（又称电缆接头箱）中，边柜中包含断路器、接触器、保险丝等元件，负责电气设备和电器设备之间的联接。

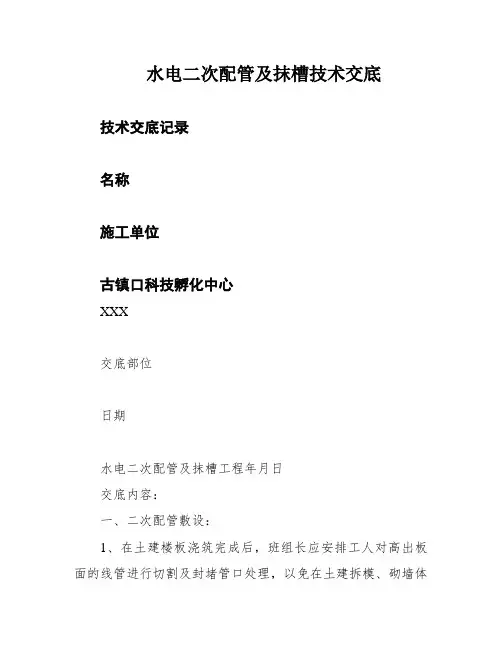

水电二次配管及抹槽技术交底技术交底记录名称施工单位古镇口科技孵化中心XXX交底部位日期水电二次配管及抹槽工程年月日交底内容：一、二次配管敷设：1、在土建楼板浇筑完成后，班组长应安排工人对高出板面的线管进行切割及封堵管口处理，以免在土建拆模、砌墙体时压断线管导致线管堵塞。

同时找出所有管口，进行扫管穿带线，确保所有管路畅通。

2、开槽前应先用石笔、粉笔等标出线管走向，划好线，用切割机沿划好的线开槽再剔槽、洞，避免用力猛剔，开槽宽度为墙体与线管外边缘之间宽15MM，开槽、打洞时要注意不要切土建钢筋。

3、配管时两根线管相接处必须使用匹配的直接连接，线管与线盒、箱体之间连接处必须套护口，线管要固定牢固，据槽中，每隔60厘米一个固定点。

4、线管弯曲处必需用相匹配的弯管弹簧进行拢弯，弯扁度符合规范要求，弯曲度不得小于90°。

5、配管使用的材质与直径必需符合设计要求。

6、线槽接纳水泥砂浆填补2天后必需润水养护。

修补处平整顺滑，不得有余外混净土遗留表面，影响抹灰。

7、配管时要保证线管保护层厚度不小于15mm。

两管或两管以上敷设于同一管槽内，管与管之间距离必须在10mm 以上。

8、扫管穿带线：关于土建拆模后未进行扫管穿带线的，应在配管完成，抹灰进步行扫管，有题目及时点窜管路，便于土建修复。

9、经过扫管后确认管路畅通，及时穿好带线，并将管口、盒口、箱口堵好，加强成品配管保护，防止出现二次堵塞管路现象。

2、线盒、箱体安装：1土建砖砌体，构造柱浇筑完成，一米控制线弹出，土建墙上已出灰饼后，按照设计图纸准确标出盒箱的准确位置，用切割机切出盒箱所在位置，剔洞进行盒箱安装。

2、盒箱安装时，应严格按照设计图纸和施工定位图上尺寸进行安装，一切盒箱横纵坐标控制准确。

3、盒箱安装时应先将盒箱洞内清扫洁净，用水浇湿后再进行安装稳固，盒箱背后必需砂浆饱满，禁止空壳现象。

4、线盒、箱体安装标高必需符合设计要求。

在Nalc板墙内的线盒，箱体必需与墙体保持XXX，不得外凸、歪斜。

建筑电气施工之二次配管（图文并茂）
GB50303-2015 建筑电气施工质量验收规范（规定）
1、暗配的导管，埋设深度与建筑物、构筑物表面的距离不应小于15mm。

2、埋设于混凝土内的金属导管内壁应防腐处理，外壁可不防腐处理。

3、当绝缘导管在砌体上剔墙埋设时，应采用强度等级不小于M10的水泥砂浆抹面保护，保护层厚度大于15mm。

4、金属导管严禁对口熔焊连接，镀锌和壁厚小于等于2mm的钢导管不得套管熔焊连接。

5、埋设于混凝土内的导管的弯曲半径不宜小于管外径的6倍，当直埋于地下时，其弯曲半径不宜小于管外径的10倍。

6、镀锌钢导管、可弯曲金属导管和金属柔性导管不得熔焊连接。

7、当非镀锌钢管采用螺纹连接时，连接处的两端应熔焊焊接保护联结导体。

二次结构配管主要存在的问题：
1、配电箱下部成排线管预埋排列不整齐，管间无间隙，造成配电箱安装时，线管与孔洞不能做到一一对应，补槽后造成粉刷层空鼓、开裂；
2、KBG管配管在接头和线盒锁母处未进行扣压，造成金属导管接地断开；
3、焊接钢管外未做防腐的项目较多，导致线管使用寿命缩短，同时违反规范要求；
4、部分线管预埋，存在手工开槽和横向开槽现象；
5、线管预埋时存在裸露现象，外部达不到15mm的保护层，易造成粉刷后空鼓开裂现象；
6、二次配管预先施工，线盒嵌入砌体内部，未凸出砌体表面；造成粉刷后线盒埋设过深。

一次预留预埋时线管位置没有留正
手工开槽、横向开槽
线管外露无保护层，达不到15mm要求
线盒未凸出砌体表面
线盒锁母与线管大小不匹配。

安装二次配管技术交底规范（干货）一、安装二次配管质量风险分析1、箱盒面距粉刷面进出控制不好原因分析：项目部粉刷班组未按甲方及公司要求在线盒固定前设置粉刷厚度控制基准点（即灰饼），因此箱盒固定时进出控制无参照物，难以做到与后期粉刷面齐平。

2、水电配管开斜槽原因分析：预埋阶段后砌墙上翻及下翻线管定位不准确，工人施工比较随意，未考虑后期线盒及电箱配管时线管排列需求。

3、二次配管补槽后空鼓开裂原因分析：（1）强弱电箱等线管多且密集处，开槽宽度不足，线管之间无间距，开槽深度不足，线管未进行有效固定或固定点不足，补槽时砂浆无法与砌体墙有效粘接；（2）配管补槽前基层处理不到位，未清理附灰及洒水浸湿，水泥砂浆强度不够，导致砂浆与线管及砌体粘接强度不足，水泥砂浆与砌体的粘接力无法与收缩力相平衡，从而导致空鼓、开裂与基层脱离现象；点这免费下载施工技术资料（3）补槽完成后未洒水养护。

二、施工事前控制措施1、水电二次配管施工前项目部必须对安装班组每位操作人员进行详细的专项技术交底，让每位员工掌握关键施工要领，从思想上引起施工人员高度重视；2、严格控制补槽所用的砂石颗粒大小及水泥标号，砂浆配合比例，严禁采用砌筑砂浆；3、交底后必须在施工现场选取某栋楼的一至二层四户作为水电二次配管样板，实施样板评审制度，要求设置一户线盒及开槽控制线弹线定位、一户灰饼布置线盒固定、一户配管施工、一户补槽挂网，施工完成后，项目部进行自评，合格后通知公司安装工程师到现场进行样板评审，评审通过后方可大面积施工；4、安装施工员、质检员、班组长定期对现场施工质量进行检查，加强施工过程监督、管理。

三、水电二次配管过程控制措施1、水电线盒及电箱标高控制线盒、电箱定位必须严格按照图纸尺寸进行定位，位置必须准确无误，标高控制，要求必须根据建筑1米线作为基准线，对线盒标高进行弹线定位。

量取标高控制线做标记墨斗线弹线定位2、根据线盒标高控制线，画出线盒定位线点这免费下载施工技术资料3、采用墨斗，弹设线槽定位控制线线管开槽控制线要求：线管间距≧10mm、线管与砌体墙间距≧10mm，开槽控制线宽度=线管外径+线管间距+线管距墙间距，开槽控制线布置清晰合理；严禁水平开槽，如必须水平开槽的，水平开槽长度不得大于300mm。

二次配管施工方案
一、施工内容
1.配管工程统筹施工计划：选择合适的施工方法，制定配管工程的施
工细节，确定施工步骤，合理安排工期，做好施工前准备，组织施工人员，拟定配管工程施工预算。

2.水暖管材配管：确定配管管径以及类型，按照要求完成水暖配管，
分支管路管径、材质以及连接口的安装，并保证集水管、供水管、回水管
以及排水管的结构和连接工艺是合理的。

3.安装和调试：完成配管安装并完成系统调试，确保全套水暖管材工
程在正常使用下没有泄漏，并完成水暖管材的调试，检验水暖管材设备的
运行是否正常，运行良好，以确保系统的正常运行。

二、施工要求
1.配管施工必须符合国家标准和质量要求，并且按照图纸、技术规定、施工工艺流程等技术文件进行施工，确保施工质量。

2.在施工前，必须检查管道支架的安装是否正确，管道的型号、规格
是否正确，并对管道及其他附件进行全面检查；
3.安装时，必须按照要求选择相应的固定方式，如管架、托架、靠墙、悬挂等；
4.接口处必须进行密封，以保证无漏水；。

浅析洁净厂房二次配管道施工要点本文针对洁净厂房二次配管施工要点及难点进行简单介绍，洁净厂房二次配管道施工包括：PCW（工艺循环冷却水）、HV（高真空）、PV（系统真空）、DIW（高纯水）、Drain（废排、酸排、一般排等排水。

）下面介绍几类管道施工的要点难点。

一、施工工艺1、施工原则：根据施工现场条件、环境设计布置管路走向，按照先高后低、先主管后支管、小管让大管的基本原则与设计一套预计走向图纸，再与其他专业沟通，避免后期施工时造成管道交叉等状况。

2、工艺流程：洁净厂房二次配配管工艺流程如下：管道支架的制作、安装管道预制管道排布、焊接焊口处理3、技术准备：把有关的资料进行技术交底，熟悉管道的工艺流程以及所需的配件特别是与设备相连的零附件。

二、针对以上所提到的几类管道，分别介绍其施工要点：1、对于不锈钢管道，本项目涉及的系统有PCW（工艺循环冷却水）、HV（高真空）、PV（系统真空），所用管道的材质有304AP、304BA不锈钢管。

均可由手工焊接。

部分部位特殊可由自动焊焊接（本项目无）。

1）管道的储存以及搬运：A 本项目为洁净厂房，所以不锈钢管管材应储存在干燥、洁净的环境下，管道零附件材料应分样放好在货架上，且进出洁净厂房时应擦拭干净不能有污垢。

B 不同种类材料的管道应分别保存，这样既容易辨别防止误用，又能防止发生其他破坏管道使用状况的意外发生。

C 管道材料在运输过程中应使用保护材料，防止管道外壁受到损坏。

避免划伤管道表面。

2）管道的预制安装：管道在预制安装时一般采用的是机械切割，有专用的管道割管机，或者管子割刀。

且切割后应对割口进行处理，保证割口平整、无杂屑，对后续管子连接、焊接无影响。

并且在预制过程中为避免管子变形，预制长度不能过长。

3）不锈钢管道的焊接、安装：A 手工氩弧焊切口焊接前要对不锈钢管内充保护气体（氩气或者氮气；本项目使用氩气）且管道内不能有杂物，焊口要清洁、干燥；以防影响焊接接口质量，先点焊固定再进行焊接。

二次配管技术交底72484 -标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII1、本表由施工单位填写，交底单位与接受交底单位各存一份。

2、当做为分项工程施工技术交底时，应填写“分项工程名称“栏，其它项目可不填写。

1、本表由施工单位填写，交底单位与接受交底单位各存一份。

2、当做为分项工程施工技术交底时，应填写“分项工程名称“栏，其它项目可不填写。

剔洞稳注盒、箱，再接短管：按弹出的水平线，对照精装修图找出盒箱的准确位置，然后剔洞，所剔孔洞应比盒、箱稍大。

洞剔好后，用水把洞内四壁浇湿，并将洞中杂物清理干净。

依照管路的走向敲掉盒子的敲落孔，再用混凝土将盒、箱稳入洞中，待混凝土凝固后，再接短管入盒、箱。

2、配管要求1）PVC 绝缘导管的连接可采用套管粘接法和专用端头进行连接；套管的长度不应小于管外径的3倍，管子的接口应位于套管的中心，接口处应用胶粘剂粘接牢固。

2）敷设管路时，应尽量减少弯曲。

3）局部剔槽敷管应加以固定，并用强度等级不小于M10水泥砂浆抹面保护，保护层厚度大于15mm 。

4）在加气混凝土板内剔槽敷管时，只允许沿板缝剔槽，不允许剔横槽及剔断钢筋，剔槽的宽度不得大于管外径的1.5倍。

5）管子最小弯曲半径应≥6D ，弯扁度≤0.1D(D 为管外径)。

6）按照精装图及现场实际情况，预制管弯及各种盒、箱。

预制管弯可采用冷煨法和热煨法。

7）冷煨法：管径在 25 ㎜及其以下可冷煨法。

a 使用手扳弯管器煨弯，将管子插入配套的变管器内，手扳一次煨出所需的弯度。

b 将弯簧插入（PVC ）管内需煨弯处，两手抓住弯簧两端头，膝盖顶在弯弯处，用手扳逐步煨出所需弯度，然后抽出弯簧（当弯曲较长管时，可将弯簧用铁丝或尼龙线拴牢上端，待煨完弯后抽出。

8)热煨法：用电炉子、热风机等加热均匀，烘烤管子煨弯处，待管被加热到可随意弯曲时，立即将管子放在木板上，固定管子一头，逐步煨出所需管弯度，并用湿布抹擦使弯曲部位却定型，然后抽出弯簧。
