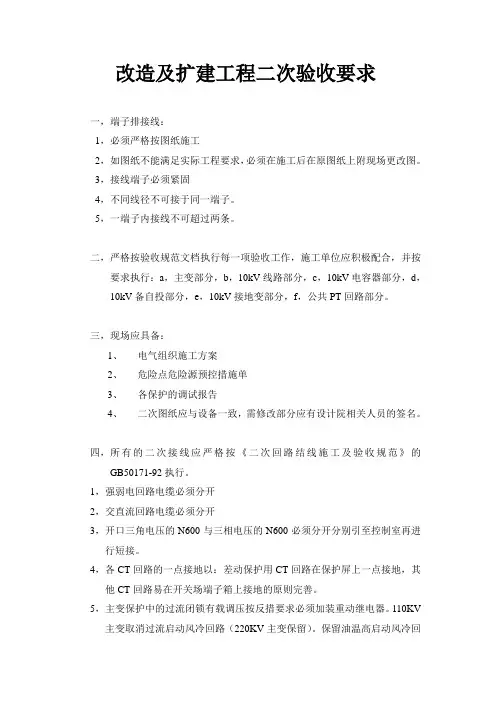

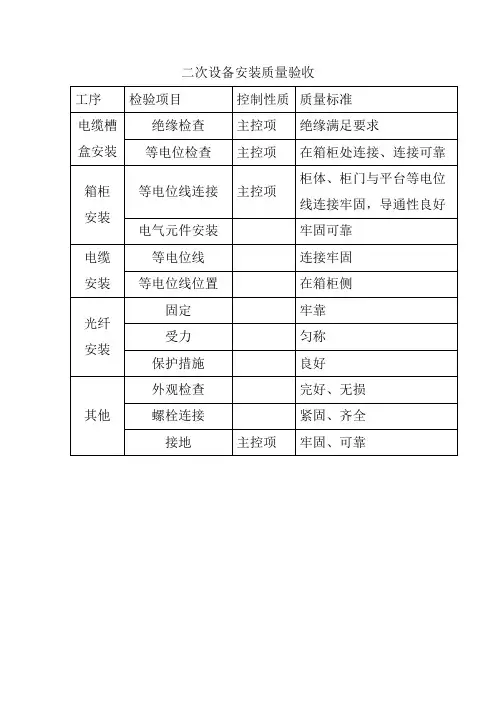

二次配验收标准

改造及扩建工程二次验收要求一，端子排接线：1，必须严格按图纸施工2，如图纸不能满足实际工程要求，必须在施工后在原图纸上附现场更改图。

3，接线端子必须紧固4，不同线径不可接于同一端子。

5，一端子内接线不可超过两条。

二，严格按验收规范文档执行每一项验收工作，施工单位应积极配合，并按要求执行：a，主变部分，b，10kV线路部分，c，10kV电容器部分，d，10kV备自投部分，e，10kV接地变部分，f，公共PT回路部分。

三，现场应具备：1、电气组织施工方案2、危险点危险源预控措施单3、各保护的调试报告4、二次图纸应与设备一致，需修改部分应有设计院相关人员的签名。

四，所有的二次接线应严格按《二次回路结线施工及验收规范》的GB50171-92执行。

1，强弱电回路电缆必须分开2，交直流回路电缆必须分开3，开口三角电压的N600与三相电压的N600必须分开分别引至控制室再进行短接。

4，各CT回路的一点接地以：差动保护用CT回路在保护屏上一点接地，其他CT回路易在开关场端子箱上接地的原则完善。

5，主变保护中的过流闭锁有载调压按反措要求必须加装重动继电器。

110KV 主变取消过流启动风冷回路（220KV主变保留）。

保留油温高启动风冷回路。

6，按反措要求必须取消保护屏上的照明回路。

7，按反措要求必须满足开关机构箱上的“就地、远方”控制把手当打在“就地”位置时保护出口应可靠跳闸。

8，二次电缆敷设排列整洁，接线工艺要达到标准要求9，电缆牌的挂放应清晰明确，不得重叠，错位，漏挂。

10，二次线标号套应由：回路编号＋电缆编号组成。

11，电缆牌应由：电缆编号＋型号、芯线及截面＋起点（屏的左或右）及终点（屏的左或右）12，用A4纸详细打印该屏的所有二次电缆走向图，过塑后粘贴在屏门后显眼处。

13，工程需取消的二次设备及二次电缆，必须在确认所拆除的设备完全不带电的情况下方可拆除，及时清理出，并堆放在固定的废旧品堆放处，待验收人员进行清点。

浅谈配电自动化终端二次部分的验收要点摘要：笔者在从事配电自动化终端验收过程中，从材料工艺要求及三遥功能的角度，针对二次接线部分总结了现场遇到的相关问题，并结合经典案例提出了解决问题的技术经验。

关键词：配电自动化终端、遥信、遥测、遥控中图分类号：u224.3+1文献标识码： a 文章编号：配电网作为电网供应链的终端环节，直接面向社会和电力终端用户供电，是电网的重要组成部分，随着经济的发展，人们对供电服务、电能质量的要求越来越高，建设具有信息化、自动化、互动化特点的智能配电网，意义重大、需求迫切，而配电自动化工程的实施将为智能配电网的实现打下基础。

2010年1月，国家电网公司将宁波列为配电自动化第二批试点城市，并确定宁波海曙区为试点区域。

通过一年多的建设，宁波海曙区配电自动化建设项目于2012年1月通过国家电网公司工程验收。

笔者全程参与了该项目配电终端（本次主要应用站所终端dtu）的施工验收和调试工作，在工作过程中总结了终端安装、二次接线方面遇到的各类问题，以及所采用的解决办法，简要阐述如下，供其他供电局在配电自动化建设过程中参考。

对配电自动化终端二次部分的验收，主要要求材料工艺符合相关技术规范，并使之能够满足三遥（遥信、遥测、遥控）功能。

一、功能模块及元器件工艺要求1、功能模块线路板须用耐氧化、耐腐蚀的a级双面敷铜环氧树脂板，并具有终端生产厂家的标识。

2、功能模块线路板表面应清洗干净，不得有明显的污渍和焊迹，并经绝缘、防腐处理。

3、终端内所有元器件均能防锈蚀、防氧化，紧固点牢靠。

4、电子元器件（除电源器件外）宜使用贴片元件，使用表面贴装工艺生产。

5、功能模块线路板焊接采用回流焊和波峰焊工艺。

6、终端内部端钮螺钉、引线之间以及线路板之间应保持足够的间隙和安全距离。

7、电源变压器、ct等较重的器件不宜直接焊接在线路板上，确有必要直接焊接的，应具有相应措施保证在实际使用条件下的正常使用。

二、终端材料工艺要求1、底座应使用绝缘、阻燃、抗紫外线的环保材料或金属制成。

电流互感器二次安装及验收电流互感器二次安装及验收注意事项前言本事项只作为相关规程、规定、标准作业指导书等的细化和补充，用于指导现场工作，不取代任何原有的规程及要求。

1电流互感器二次接地点及接地线1.1与其它电流互感器二次回路没有电气联系的电流互感器，其二次回路应在开关场一点接地；保护屏内的接地点必须拆除，且各套电流互感器之间不得有连接线（见图1）。

1.2每个电流互感器二次绕组的接地点应分别引出接地线，接至接地铜排（见图1）；不得将各二次绕组的公共端在端子排连接后引出一根接地线（见图2）。

开关场保护室图1：电流互感器正确的接地方式开关场保护室图2：电流互感器错误的接地方式1.3若两个（多个）电流互感器二次回路并联接入保护装置，两个（多个）电流互感器二次应在并接处一点接地（见图3）。

开关场保护室图3：电流互感器二次回路并联接入保护1.4电流互感器二次回路必须保证一点接地，且必须保证运行的电流互感器二次回路不失去接地点。

在电流互感器二次回路变更后必须检查接地点情况，确保接地良好且不能出现两点或多点接地。

1.5电流互感器二次备用绕组，应将其引至开关端子箱（汇控柜），在端子排将三相所有引出线短接后接地。

1.6如电流互感器二次接有小变流器，则电流互感器与小变流器之间必须有接地点（见图4），接地要求同上。

开关场控制室a．正确的接地方式开关场控制室b．正确的接地方式开关场控制室c．错误的接地方式图4：有小变流器的接地方式2电流互感器二次回路直阻测量及10％误差计算2.1新安装的电流互感器或电流互感器二次回路发生变动，必须在开关端子箱（汇控柜）或保护屏（测控屏）测量回路直阻。

2.2若两个（多个）电流互感器二次回路并联接入保护装置的，应在并接处分别测量各电流互感器二次回路直阻。

2.3电流互感器二次回路直阻应使用电桥测量，严禁使用万用表。

各相回路直阻相差应小于10％，否则应认真分析，查找原因。

2.4新发或更换电流互感器后，应检验该电流互感器是否符合10％误差要求。

..变电站二次设备验收大纲范例序设备名称主要验收项目号验收标准上级验收单主验收单位上级验改结主验收单位存在问题论及签字位结论及签字一10kV 线路微机保护1、屏体内设备与各构件间连接应牢固。

继电保护屏不能与基础型钢焊死。

屏体内照明齐全。

2、屏体的漆层应完整，无损伤。

固定电器的支架等应刷漆。

安装于同一室内且经常监视的屏体其屏面颜色宜和谐一致。

3、屏体单独或成列安装时，其垂直度、水平偏差以及屏面偏差和屏间接缝的允许偏1屏体的安装差应符合：水平偏差（ 1、相邻屏两顶部＜2mm ，成列屏顶部＜ 5mm。

2、屏间偏差相邻两屏顶部＜ 1mm ，成列屏顶部＜ 5mm 。

3、屏间接缝＜ 2mm。

4、屏体的正面及背面各保护单元模块、端子牌等应标明编号、名称、用途及操作位置，其标明的字迹应清晰、工整，且不易脱色。

5 、屏体上的小母线采用直径不小于6mm的铜棒或铜管，小母线两侧应有标明其代号或名称的绝缘标志牌，字迹应清晰、工变电工区继电保护所监理公司屏体的保护单2元模块安装整，且不易脱色。

6、屏体的前、后门开启角大于 90 度，具有足够的刚性，保证元件安装及操作时无晃动，屏体不变形7、屏内设有截面不小于100 mm2的接地铜排，屏体和设备带有接地端子，用截面不小于 4 mm2的多股铜线和接地铜排连接，并连接至最近的接地母线上。

8、焊接结构的构件、屏体焊接牢固，焊点平滑均匀。

无焊穿、假焊、夹渣和气孔。

焊缝表面光滑、平整，无焊渣附着。

1、保护单元模块质量良好，型号、规格应符合设计要求，外观应完好，且附件齐全，排列整齐，固定牢固，密封良好。

2、各保护单元模块应能单独拆装更换而不应影响其它电器及导线束的固定。

3、发热元件宜安装在散热良好的地方；两个发热元件之间的连线应采用耐热导线或裸铜线套瓷管。

4、熔断器的熔体规格、自动开关的整定值应符合设计要求。

5、切换压板应接触良好，相邻压板间应有足够安全距离，切换时不应碰及相邻的压板；对于一端带电的切换压板，应使在压变电工区继电保护所监理公司板断开情况下，活动端不带电。

建筑电气施工之二次配管
GB50303-2015 建筑电气施工质量验收规范（规定）
1、暗配的导管，埋设深度与建筑物、构筑物表面的距离不应小于15mm。

2、埋设于混凝土内的金属导管内壁应防腐处理，外壁可不防腐处理。

3、当绝缘导管在砌体上剔墙埋设时，应采用强度等级不小于M10的水泥砂浆抹面保护，保护层厚度大于15mm。

4、金属导管严禁对口熔焊连接，镀锌和壁厚小于等于2mm的钢导管不得套管熔焊连接。

5、埋设于混凝土内的导管的弯曲半径不宜小于管外径的6倍，当直埋于地下时，其弯曲半径不宜小于管外径的10倍。

6、镀锌钢导管、可弯曲金属导管和金属柔性导管不得熔焊连接。

7、当非镀锌钢管采用螺纹连接时，连接处的两端应熔焊焊接保护联结导体。

二次结构配管主要存在的问题：
1、配电箱下部成排线管预埋排列不整齐，管间无间隙，造成配电箱安装时，线管与孔洞不能做到一一对应，补槽后造成粉刷层空鼓、开裂；
2、KBG管配管在接头和线盒锁母处未进行扣压，造成金属导管接地断开；
3、焊接钢管外未做防腐的项目较多，导致线管使用寿命缩短，同时违反规范要求；
4、部分线管预埋，存在手工开槽和横向开槽现象；
5、线管预埋时存在裸露现象，外部达不到15mm的保护层，易造成粉刷后空鼓开裂现象；
6、二次配管预先施工，线盒嵌入砌体内部，未凸出砌体表面；造成粉刷后线盒埋设过深。

一次预留预埋时线管位置没有留正
手工开槽、横向开槽
线管外露无保护层，达不到15mm要求
线盒未凸出砌体表面
线盒锁母与线管大小不匹配。

无锡市二次供水设施验收标准
根据国家相关规定，以下是一个常见的无锡市二次供水设施验收标准范例：
1. 设备选型：二次供水设施所选设备应具备相应的技术资料和合格证明，并符合国家、行业相关的标准和规范要求。

2. 设备安装：设备的安装应符合相关图纸要求，并且设备连接牢固，管道、阀门等部件不存在松动、漏水等现象。

3. 输送系统：二次供水设施的输送系统应采用合理的管道布局，管道应采用耐腐蚀、耐压力、耐磨损的材质，连接应牢固，无渗漏现象。

4. 阀门和调节设备：所有的阀门和调节设备应连接牢固，操作灵活，无卡滞、泄漏等现象。

5. 控制和自动化系统：控制和自动化系统应能正常运行，各个仪表和设备之间的信号传递准确可靠，可进行监控和调控操作。

6. 水质检测和处理设备：二次供水设施应配备合适的水质检测设备，不同参数的检测结果准确可靠；根据水质要求，应配备相应的水质处理设备，确保供水水质符合要求。

7. 安全设施：二次供水设施应设置相应的安全设施，确保设备的正常运行和人员的安全，如水压报警器、漏电保护器等。

8. 工程记录和报告：验收过程中应生成详细的工程记录和报告，包括设备安装、调试、试运行等内容，以及相关检测报告。

以上仅为一个常见的无锡市二次供水设施验收标准范例，具体标准可能会根据地区和项目的具体要求有所调整。

在实际操作过程中，还需要根据实际情况和相关规定进行具体的验收操作。

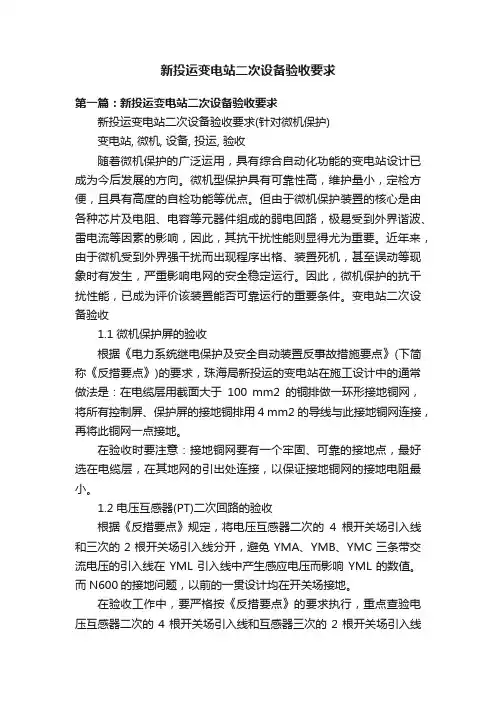

新投运变电站二次设备验收要求第一篇：新投运变电站二次设备验收要求新投运变电站二次设备验收要求(针对微机保护)变电站, 微机, 设备, 投运, 验收随着微机保护的广泛运用，具有综合自动化功能的变电站设计已成为今后发展的方向。

微机型保护具有可靠性高，维护量小，定检方便，且具有高度的自检功能等优点。

但由于微机保护装置的核心是由各种芯片及电阻、电容等元器件组成的弱电回路，极易受到外界谐波、雷电流等因素的影响，因此，其抗干扰性能则显得尤为重要。

近年来，由于微机受到外界强干扰而出现程序出格、装置死机，甚至误动等现象时有发生，严重影响电网的安全稳定运行。

因此，微机保护的抗干扰性能，已成为评价该装置能否可靠运行的重要条件。

变电站二次设备验收1.1 微机保护屏的验收根据《电力系统继电保护及安全自动装置反事故措施要点》(下简称《反措要点》)的要求，珠海局新投运的变电站在施工设计中的通常做法是：在电缆层用截面大于100 mm2的铜排做一环形接地铜网，将所有控制屏、保护屏的接地铜排用4 mm2的导线与此接地铜网连接，再将此铜网一点接地。

在验收时要注意：接地铜网要有一个牢固、可靠的接地点，最好选在电缆层，在其地网的引出处连接，以保证接地铜网的接地电阻最小。

1.2 电压互感器(PT)二次回路的验收根据《反措要点》规定，将电压互感器二次的4根开关场引入线和三次的2根开关场引入线分开，避免YMA、YMB、YMC三条带交流电压的引入线在YML引入线中产生感应电压而影响YML的数值。

而N600的接地问题，以前的一贯设计均在开关场接地。

在验收工作中，要严格按《反措要点》的要求执行，重点查验电压互感器二次的4根开关场引入线和互感器三次的2根开关场引入线是否分别用2根电缆引到控制室，再将二次和三次绕组的N600并联后，在控制室一点接地；同时，要保证在开关场无接地点，严禁2点接地。

1.3 交直流回路验收在历次验收工作中，都发现施工中存在交、直流回路共用1条电缆的问题，违反了《反措要点》中的规定：“严禁交、直流回路共用一条电缆”。

新投运变电站二次设备验收范本第一章总则第一条为确保投运变电站二次设备的质量、安全和稳定运行，进一步加强对变电站工程建设的管理，制定本规范。

第二章适用范围第二条本规范适用于新建、改建、扩建及其他工程建设投运的变电站二次设备验收工作。

第三章验收依据第三条变电站二次设备验收应当依据下列文件进行：（一）国家现行电力工程建设技术标准及相关规范；（二）国家相关标准；（三）电力工程建设和质量检验技术规范。

第四章验收程序第四条变电站二次设备验收程序应当包括下列环节：（一）方案设计审查；（二）现场验收前准备；（三）现场验收；（四）评审及验收意见。

第五章方案设计审查第五条设计单位应当按照规范和要求，编制变电站二次设备方案设计文件，并按照规定逐级报审。

第六章现场验收前准备第六条施工单位应当按照设计方案完成变电站二次设备安装、调试、检测等工作，并编制相应的验收资料。

第七章现场验收第七条现场验收应当由建设单位组织进行，验收领导小组由建设单位负责人担任组长。

验收小组成员应当包括设计、施工、监理等各方代表。

第八章评审及验收意见第八条验收小组应当根据变电站二次设备的实际情况进行评审，并形成验收意见报告。

第九章验收结果第九条验收意见报告应当依据变电站二次设备所涉及的达到设计要求和技术标准的情况进行划分。

验收结果应当分为合格、不合格和待整改三种情况。

第十章验收总结第十条变电站二次设备验收结束后，建设单位应当进行验收总结，并对验收过程中存在的问题进行分析和整改。

第十一章违反规范处理第十一条对于违反本规范的行为，应当依照相关法律法规进行处理，并通知相关单位进行整改。

第十二章附则第十二条本规范自颁布之日起实施，对已经投运的变电站二次设备不适用。

以上是新投运变电站二次设备验收范本，希望能为您提供帮助。

二次配工程规范1. 引言本文档旨在规范二次配工程的设计、施工与验收流程，以确保工程质量、安全和效果的达标。

二次配工程是指在建筑物或设备工程竣工后，进行电气、给排水、通风、空调等方面的配套工程。

本规范适用于各类建筑物或设备的二次配工程。

2. 设计要求2.1 电气设计•根据所需电气设备的功率、电流等参数，合理布置电缆线路、插座和开关，保证供电稳定和安全。

•根据建筑物的功能和需求确定照明设备的布置和灯具类型，确保照明效果和节能要求。

•合理划分电气回路，采取适当的保护措施（如保险丝、断路器等），以防止电器设备过载、短路等安全隐患。

2.2 给排水设计•根据建筑物的用途和人流量确定给排水设备的规模和容量，确保正常使用和应急疏散。

•合理布置给水管线、下水管道和排污设备，保证供水和排水的正常运行。

•使用符合国家标准的给水设备和排水设备，以确保水质卫生和环境安全。

2.3 通风与空调设计•根据建筑物的结构、用途和环境条件，确定合理的通风与空调设备的安装位置和类型。

•采用符合国家标准的通风与空调设备，以提供良好的室内空气质量和舒适的室内温度、湿度。

•设计合理的通风与空调管网，确保空气流通和热量传导的效果。

3. 施工要求3.1 基础施工•根据设计要求进行电气、给排水、通风与空调的预埋工程，确保管线的铺设和隐蔽工程的合格性。

•合理安装设备的支架和固定件，保证设备的稳定性和安全性。

•执行相关施工规范，如电气布线规范、给水排水工程验收规范等。

3.2 设备安装•按照设备的安装说明和技术要求进行设备安装，确保设备的正常运行和安全性。

•进行设备的调试和试运行，排除故障和问题，确保设备的正常运转。

3.3 完工验收•根据设计要求和规范进行工程的竣工验收，确保施工质量和功能的达标。

•形成相应的竣工验收报告，记录工程各项指标、设备名称与型号、试验结果等。

•交付业主或相关管理部门，进行最终acceptance。

4. 维护与保养4.1 定期检查和维护•对二次配工程的设备进行定期巡检和维护，确保设备的正常运行和性能。

二次配机台验收中多系统安装质量的综合评估方法摘要：本文旨在介绍二次配机台验收中多系统安装质量的综合评估方法。

通过对安装质量的原则、预检内容、功能测试要点以及常见质量问题的评估方法进行详细讨论，我们将提供一个全面的指南，以确保二次配机台的安装质量达到标准。

本文强调了评估过程中的关键因素，以帮助相关人员有效地进行质量控制和改进。

关键词：二次配机台；安装质量；综合评估；预检；功能测试引言：二次配机台在工业和制造领域中扮演着至关重要的角色，因此其安装质量对于设备的可靠性和性能至关重要。

为了确保二次配机台的正常运行，必须进行综合的安装质量评估。

本文将探讨二次配机台安装质量综合评估的原则、预检内容、功能测试要点以及评估常见质量问题的方法。

这些指南和方法将帮助相关人员更好地理解如何进行评估，识别潜在问题并及时解决，以确保二次配机台在投入运营前达到高质量的安装标准。

一、二次配机台安装质量综合评估的原则二次配机台安装质量综合评估的原则是确保评估全面、准确和可靠的关键准则。

安全性原则始终占据首要地位，以确保符合所有安全标准和法规，最大程度地减少事故和风险。

一致性原则要求评估基于明确定义的标准和规范，避免主观偏见，依赖于可验证的数据和证据。

全面性原则要求评估包括所有关键方面，不忽视任何可能影响设备性能和安全性的细节。

可追溯性原则强调了记录所有评估步骤、问题和纠正措施的重要性，以确保可追溯性。

专业性原则强调评估工作应由经验丰富的专业人员执行，具备相关领域的知识和技能。

及时性原则强调了在安装完成后尽早进行评估的必要性，以便及时发现和解决问题。

透明性原则要求所有相关方都具备对评估过程的透明度，建立信任和合作。

连续改进原则将评估结果视为改进过程的一部分，以不断提高设备的安装质量和性能。

这些原则共同确保了二次配机台的安装质量得到全面的评估，并为持续的质量改进提供了指导[1]。

二、二次配机台安装质量预检内容二次配机台安装质量的预检内容是确保设备安装符合基本条件和质量要求的关键步骤。
