华北电力大学综合面试题库后附继电保护练习题——————电气与电子工程学院1 中性点运行方式：按单相接地短路时接地电流的大小分为大电流接地和小电流接地。

大电流接地包括中性点直接接地和中性点经小电阻接地。

小电流接地包括中性点不接地和中性点经消弧线圈接地。

对地点的零序综合电抗比正序越大，接地点电流越小。

2 发电机特殊的运行状态：进相和迟相。

发电机有空转、空载、并网运行三种运行状态。

进相运行就是送出有功吸收无功的运行状态；迟相运行就是既发有功又发无功的运行状态。

从理论上讲，发电机是可以进相的，所谓进相，即功率因数是超前，发电机的电流超前于端电压，此时，发电机仍向系统送有功功率，但吸收无功功率，励磁电流较小，发电机处于低励磁情况下运行，发电机进相运行时，我们要注意两个问题：（1）静态稳定性降低；（2）端部漏磁引起定子端部温度升高。

3 电磁环网：高低压电磁环网，是指两组不同电压等级的线路通过两端变压器磁回路的联接而并联运行。

高低压电磁环网中高压线路断开引起的负荷转移很有可能造成事故扩大、系统稳定破坏。

4 耗量特性：发电设备单位时间内消耗的燃料的数量F 与发出有功功率的关系，即发电设备输入与输出的关系，这种关系称为耗量特性。

耗量特性曲线上某一点纵坐标和横坐标的比值，即单位时间内输入能量与输出功率之比称为比耗量。

耗量特性曲线上某一点切线的斜率称为耗量微增率。

耗量微增率是单位时间内输入能量微增量与输出功率微增量的比值。

5 日负荷曲线：按一天中0时至24时的时序出现的电力系统负荷大小绘出的曲线。

电力系统有功功率日负荷曲线是制订各发电厂负荷计划的依据。

有功功率年负荷曲线常用于发电设备的检修计划。

6 功角特性：功角特性指的是电磁功率随功角d变化的关系曲线=f(d)的。

功角：并网时时指发电机空载电动势和系统受端电压的夹角，也可指定子磁场和转子磁场的夹角。

功角可以表征系统的电磁关系，还可以表征各发电机转子之间的相对空间位置。

华北电力大学综合面试题库后附继电保护练习题——————电气与电子工程学院1 中性点运行方式：按单相接地短路时接地电流的大小分为大电流接地和小电流接地。

大电流接地包括中性点直接接地和中性点经小电阻接地。

小电流接地包括中性点不接地和中性点经消弧线圈接地。

对地点的零序综合电抗比正序越大，接地点电流越小。

2 发电机特殊的运行状态：进相和迟相。

发电机有空转、空载、并网运行三种运行状态。

进相运行就是送出有功吸收无功的运行状态；迟相运行就是既发有功又发无功的运行状态。

从理论上讲，发电机是可以进相的，所谓进相，即功率因数是超前，发电机的电流超前于端电压，此时，发电机仍向系统送有功功率，但吸收无功功率，励磁电流较小，发电机处于低励磁情况下运行，发电机进相运行时，我们要注意两个问题：（1）静态稳定性降低；（2）端部漏磁引起定子端部温度升高。

3 电磁环网：高低压电磁环网，是指两组不同电压等级的线路通过两端变压器磁回路的联接而并联运行。

高低压电磁环网中高压线路断开引起的负荷转移很有可能造成事故扩大、系统稳定破坏。

4 耗量特性：发电设备单位时间内消耗的燃料的数量F 与发出有功功率的关系，即发电设备输入与输出的关系，这种关系称为耗量特性。

耗量特性曲线上某一点纵坐标和横坐标的比值，即单位时间内输入能量与输出功率之比称为比耗量。

耗量特性曲线上某一点切线的斜率称为耗量微增率。

耗量微增率是单位时间内输入能量微增量与输出功率微增量的比值。

5 日负荷曲线：按一天中0时至24时的时序出现的电力系统负荷大小绘出的曲线。

电力系统有功功率日负荷曲线是制订各发电厂负荷计划的依据。

有功功率年负荷曲线常用于发电设备的检修计划。

6 功角特性：功角特性指的是电磁功率随功角d变化的关系曲线=f(d)的。

功角：并网时时指发电机空载电动势和系统受端电压的夹角，也可指定子磁场和转子磁场的夹角。

功角可以表征系统的电磁关系，还可以表征各发电机转子之间的相对空间位置。

华北电力大学（北京）电力系统分析基础一（812）本店铺资料均为全新高清打印，购买数量不限套数。

资料90%无水印（其他店铺卖有水印的资料，影响读者阅读，本店保证质量，方便读者阅读）！！！该华北电力大学812电力系统分析基础一研究生入学资料来源不同四个渠道，资料全网最全！邮寄资料打印张数1000多页，没有比本店更全！本商品前100名买入者送最全公共课资料（本商品薄利多销，邮寄重量在5斤以上！！！）专业课复习资料包括：一、真题及其部分答案（清晰标准打印版）1998年华电（北京）电力系统分析基础一研究生入学试题1999年华电（北京）电力系统分析基础一研究生入学试题2000年华电（北京）电力系统分析基础一研究生入学试题及其答案2000年华电（保定）电力系统分析研究生入学试题2001年华电（北京）电力系统分析基础一研究生入学试题及其答案2001年华电（保定）电力系统分析研究生入学试题2002年华电（北京）电力系统分析基础一研究生入学试题及其答案2002年华电（保定）电力系统分析研究生入学试题2008年华电（保定）电力系统分析基础一研究生入学试题及其答案2008年华电（北京）电力系统分析基础一研究生入学试题及其答案2009年华电（北京）电力系统分析基础一研究生入学试题及其答案2010年华电（北京）电力系统分析基础一研究生入学试题及其答案2010年华电（北京）电力系统分析基础二研究生入学试题2011年华电（北京）电力系统分析基础一研究生入学试题及其答案2012年华电（北京）电力系统分析基础一研究生入学试题及其答案（注：其他年份北京均考《电路基础》，无参考价值）新增2013年华电（北京）电力系统分析基础一部分真题及其详解答案二、赠送保定校区电力系统分析真题答案：历年真题及部分答案（考研必备，重要性不言而喻。

保定校区：95、 97、 98、 99、 00、02、07（官方答案）、 08（官方答案）、09（官方答案）；2010年真题及答案（外面的2010年是从老师那誊写来的手写版，本店现在更新完整版的标准答案，绝对其他人没有。

1.电力系统生产的特点是什么？2.对电力系统的基本要求是什么？3.电能质量的指标是（）（）（）4.考核电力系统运行的经济型的指标（）（）5.电力系统中性点运行方式有（）（）比较两种中性点运行方式优缺点。

6.7.电力系统常用的接线图（）（）8.为什么要规定电力系统的电压等级？9.我国目前运行的电力系统交流和直流的最高电压等级分别是（）（）10.电力变压器的参数是通过哪两个实验测得（）（）11.变压器的不变损耗是（）变压器的可变损耗是（）为什么?12.电力线路的4个参数中，产生有功损耗的有（）（）产生无功损耗的有（）（）13.电力线路具有对地导纳参数的原因（）14.L GJ-400分别代表的含义？15.电力线路按结构分可分为（）（）两大类16.架空线路由（）（）（）（）（）组成。

电缆线路由（）（）（）组成17.采用扩径导线或分裂导线的目的？18.架空输电线为什么要换位？何谓“完全换位”？画出一次完全换位图。

19.铝线和铜线的电阻率是多少？20.21.正常的架空输电线的电导一般为（）S/km左右22.架空线路和电缆线路在电气参数上主要有哪些差别？23.在等值电路中，线路的对地支路是容性的，变压器的对地支路是感性的，为什么？比较两种等值电路有何异同？24.日负荷曲线上如果有很大的“峰谷差”对系统有什么影响？有何办法减小它？25.什么是负荷曲线？什么是负荷特性？日负荷曲线和年负荷曲线各有什么用处？26.电力线路的阻抗是A、B、C三相并联后的等值阻抗？27.变压器的励磁支路是感性的？28.线路末端电压高于始端的现象在电缆中尤为突出，为什么？29.发电机运行受哪些条件的约束？30.电力电容器吸收感性无功？发出容性无功？31.升压三绕组变压器三个绕组由内到外的排列顺序是（）降压排列顺序（）为什么？32.计算变压器参数和电力线路参数的公式？33.环网中的有功分点和无功分点是重合的？34.电压损耗在数值上等于电压降落的模值？35.线路末端的电压永远不会高于始端？36.潮流计算的功率是单相线路的功率？电压是线电压？阻抗和导纳代表单相参数？37.网络有功损耗最小的功率分布取决于支路阻抗?38.当单位长度参数一样时，环路功率的分布取决于环网线路的长度？39.当两个节点间无支路直接相连时，互导纳为0？40.P-Q分解法比牛顿拉夫逊法计算速度快的原因是迭代次数少？41.P-Q分解法修正方程中的稀疏矩阵可直接由节点导纳矩阵虚部组成？42.电力系统潮流计算中PQ节点的特点（）PV节点的特点（）平衡节点的特点（）43.潮流计算中节点电压方程的基本形式是（）44.P-Q分解法潮流计算的原理和简化条件是什么？写出其修正方程式？45.什么是电压降落，电压损耗，电压偏移？46.一般而言，牛顿拉夫逊的迭代次数比PQ分解法（）；收敛速度比PQ（）47.什么叫线路的自然功率？48.线路电压损耗是指电路始末两端电压的（）差49.N-L法确定雅克比矩阵各元素H/N/J/L/R/S的简单形式。

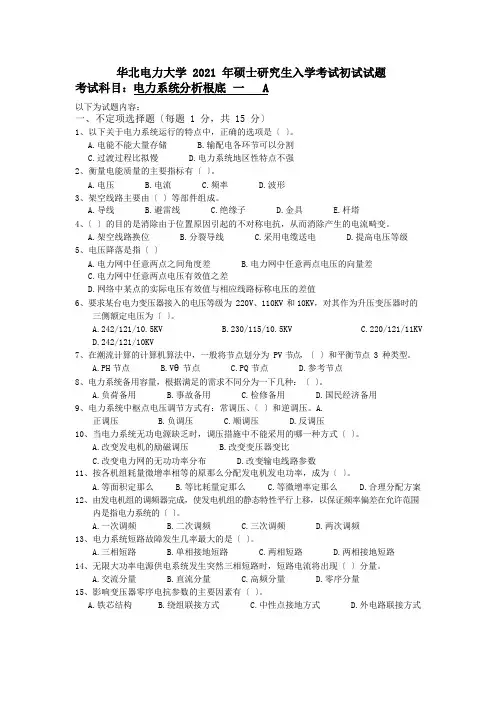

华北电力大学 2021 年硕士研究生入学考试初试试题考试科目：电力系统分析根底一 A以下为试题内容：一、不定项选择题〔每题 1 分，共 15 分〕1、以下关于电力系统运行的特点中，正确的选项是〔〕。

A.电能不能大量存储B.输配电各环节可以分割C.过渡过程比拟慢D.电力系统地区性特点不强2、衡量电能质量的主要指标有〔〕。

A.电压B.电流C.频率D.波形3、架空线路主要由〔〕等部件组成。

A.导线B.避雷线C.绝缘子D.金具E.杆塔4、〔〕的目的是消除由于位置原因引起的不对称电抗，从而消除产生的电流畸变。

A.架空线路换位B.分裂导线C.采用电缆送电D.提高电压等级5、电压降落是指〔〕A.电力网中任意两点之间角度差B.电力网中任意两点电压的向量差C.电力网中任意两点电压有效值之差D.网络中某点的实际电压有效值与相应线路标称电压的差值6、要求某台电力变压器接入的电压等级为 220V、110KV 和10KV，对其作为升压变压器时的三侧额定电压为〔〕。

A.242/121/10.5KVB.230/115/10.5KVC.220/121/11KVD.242/121/10KV7、在潮流计算的计算机算法中，一般将节点划分为 PV 节点，〔〕和平衡节点 3 种类型。

A.PH 节点B.Vθ节点C.PQ 节点D.参考节点8、电力系统备用容量，根据满足的需求不同分为一下几种：〔〕。

A.负荷备用B.事故备用C.检修备用D.国民经济备用9、电力系统中枢点电压调节方式有：常调压、〔〕和逆调压。

A.正调压 B.负调压 C.顺调压 D.反调压10、当电力系统无功电源缺乏时，调压措施中不能采用的哪一种方式〔〕。

A.改变发电机的励磁调压B.改变变压器变比C.改变电力网的无功功率分布D.改变输电线路参数11、按各机组耗量微增率相等的原那么分配发电机发电功率，成为〔〕。

A.等面积定那么B.等比耗量定那么C.等微增率定那么D.合理分配方案12、由发电机组的调频器完成，使发电机组的静态特性平行上移，以保证频率偏差在允许范围内是指电力系统的〔〕。

华电电气考研试题及答案试题：一、单项选择题（每题2分，共20分）1. 在电力系统中，通常所说的“无功功率”是指：A. 有功功率的反义词B. 与电路中的电感或电容元件相关的能量交换功率C. 电路中的总功率减去有功功率D. 电路中的总功率2. 对于一个理想变压器，其原边电压与副边电压的关系是：A. 正比于匝数比B. 反比于匝数比C. 与匝数比无关D. 无法确定3. 在三相交流电路中，线电压与相电压的关系是：A. 相电压是线电压的√3倍B. 线电压是相电压的√3倍C. 相电压与线电压无关D. 线电压与相电压相等4. 电力系统中，提高功率因数的意义在于：A. 减少线路损耗B. 提高发电设备的容量C. 增加系统的无功功率D. 降低系统的有功功率5. 以下哪种设备可以用于补偿无功功率：A. 电容器B. 电阻器C. 电感器D. 二极管6. 在输电线路中，输电电压的提高可以：A. 减少输电线路的损耗B. 增加输电线路的损耗C. 对输电线路损耗无影响D. 无法确定7. 对于一个纯电感电路，当电流与电压相位关系是：A. 电流滞后电压90度B. 电流超前电压90度C. 电流与电压同相位D. 电流与电压相位关系不确定8. 在电力系统中，短路故障通常指的是：A. 电路中的两个导体意外接触B. 电路中的两个绝缘体意外接触C. 电路中的负载过重D. 电路中的电源故障9. 电力系统中的“一次设备”通常指的是：A. 发电机、变压器等B. 断路器、隔离开关等C. 继电保护装置D. 控制和通信设备10. 在电力系统中，同步发电机的同步转速与什么有关：A. 发电机的额定功率B. 发电机的额定电压C. 发电机的极对数D. 发电机的额定频率二、简答题（每题10分，共20分）1. 简述电力系统暂态稳定性的概念及其重要性。

2. 描述输电线路的电晕现象及其对电力系统的影响。

三、计算题（每题15分，共30分）1. 已知一个星形连接的三相负载，每相负载的阻抗模为30Ω，相角差120度。

电气考研试题及答案一、选择题（每题2分，共20分）1. 下列关于电流的描述，正确的是：A. 电流的方向与电子流动方向相反B. 电流的方向与电子流动方向相同C. 电流的方向与正电荷流动方向相同D. 电流的方向与负电荷流动方向相同答案：A2. 欧姆定律的数学表达式是：A. V = IRB. V = I/RC. I = V/RD. I = VR答案：C3. 电磁感应定律是由哪位科学家提出的？A. 牛顿B. 法拉第C. 欧姆D. 安培答案：B4. 交流电的频率为50Hz，其周期为：A. 0.02秒B. 0.2秒C. 0.1秒D. 0.5秒5. 在三相交流电路中，星型接法和三角形接法的主要区别是：A. 电压大小B. 电流大小C. 电压和电流的相位关系D. 电压和电流的波形答案：C6. 以下哪种材料是半导体材料？A. 铜B. 石墨C. 硅D. 铝答案：C7. 电容器的单位是：A. 欧姆B. 法拉C. 亨利D. 伏特答案：B8. 变压器的工作原理是：A. 电磁感应B. 电磁转换C. 电磁辐射D. 电磁波答案：A9. 电感器的单位是：B. 法拉C. 亨利D. 伏特答案：C10. 以下哪种元件是无源元件？A. 电源B. 电阻C. 放大器D. 传感器答案：B二、填空题（每题2分，共20分）1. 在电路中，电阻的单位是_______。

答案：欧姆2. 电容器的充电时间常数由电容器的电容和_______决定。

答案：电阻3. 电感器的自感系数的单位是_______。

答案：亨利4. 交流电的有效值是其最大值的_______倍。

答案：1/√25. 根据基尔霍夫电流定律，在一个节点上，进入节点的电流之和等于_______。

答案：离开节点的电流之和6. 电磁波的传播速度在真空中是_______。

答案：光速7. 半导体材料的导电性介于_______和绝缘体之间。

答案：导体8. 在电路中，电流的单位是_______。

答案：安培9. 直流电的电压是_______的。

第一部分电力系统稳态分析电力系统稳态分析，研究的内容分为两类，一类是电力系统稳态运行状况下的分析与潮流分布计算，另一类是电力系统稳态运行状况的优化和调整。

第一章电力系统的基本概念1-1 什么叫电力系统、电力网及动力系统？电力系统为什么要采用高压输电？1-2 为什么要规定额定电压？电力线、发电机、变压器和用电设备的额定电压是如何确定的？1-3 我国电网的电压等级有哪些？1-4标出图1-4电力系统中各元件的额定电压。

习题1-4图1-6 图1-6中已标明各级电网的电压等级。

试标出图中发电机和电动机的额定电压及变压器的额定变比。

1-7 电力系统结线如图1-7所示，电网各级电压示于图中。

试求：⑴发电机G 和变压器1T 、2T 、3T 高低压侧的额定电压。

⑵设变压器1T 工作于+2.5%抽头， 2T 工作于主抽头，3T 工作于-5%抽头，求这些变压器的实际变比。

1-8 比较两种接地方式的优缺点，分析其适用范围。

1-9 什么叫三相系统中性点位移？它在什么情况下发生？中性点不接地系统发生单相接地时，非故障相电压为什么增加3倍？1-10 若在变压器中性点经消弧线圈接地，消弧线圈的作用是什么？ 1-11 什么叫分裂导线、扩径导线？为什么要用这种导线？第二章 电力系统各元件的参数及等值网络2-4 某220kV 线路，选用LGJJ —2×240分裂导线，每根导线直径为22.4mm ，分裂间距为400mm ，导线水平排列，相间距离为8m ，光滑系数1m 取0.85，气象系数2m 取0.95，空气相对密度为1.0。

试求输电线每公里长度的电阻、电抗、电纳及电晕临界电压。

2-5 有一回500kV 架空线路，采用型号为LGJQ —4×400的分裂导线，长度为250km 。

每一导线的计算外径为27.2mm ，分裂根数n ＝４，分裂间距为400mm 。

三相导线水平排列，相邻导线间距离为11m ，求该电力线路的参数，并作等值电路。
