哈尔滨理工大学《电力电子技术》2020年考研专业课复试大纲

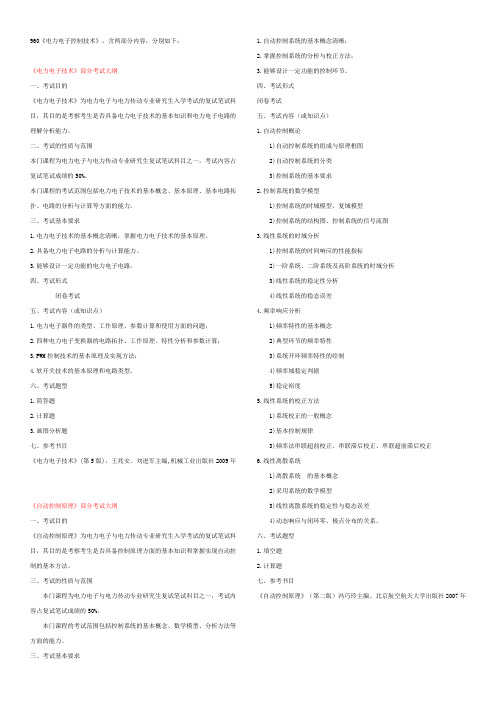

960《电力电子控制技术》，含两部分内容，分别如下：《电力电子技术》部分考试大纲一、考试目的《电力电子技术》为电力电子与电力传动专业研究生入学考试的复试笔试科目，其目的是考察考生是否具备电力电子技术的基本知识和电力电子电路的理解分析能力。

二、考试的性质与范围本门课程为电力电子与电力传动专业研究生复试笔试科目之一，考试内容占复试笔试成绩的50%。

本门课程的考试范围包括电力电子技术的基本概念、基本原理、基本电路拓扑、电路的分析与计算等方面的能力。

三、考试基本要求1.电力电子技术的基本概念清晰，掌握电力电子技术的基本原理。

2.具备电力电子电路的分析与计算能力。

3.能够设计一定功能的电力电子电路。

四、考试形式闭卷考试五、考试内容（或知识点）1.电力电子器件的类型、工作原理、参数计算和使用方面的问题；2.四种电力电子变换器的电路拓扑、工作原理、特性分析和参数计算；3.PWM控制技术的基本原理及实现方法；4.软开关技术的基本原理和电路类型。

六、考试题型1.简答题2.计算题3.画图分析题七、参考书目《电力电子技术》(第5版)，王兆安、刘进军主编,机械工业出版社2009年《自动控制原理》部分考试大纲一、考试目的《自动控制原理》为电力电子与电力传动专业研究生入学考试的复试笔试科目，其目的是考察考生是否具备控制原理方面的基本知识和掌握实现自动控制的基本方法。

三、考试的性质与范围本门课程为电力电子与电力传动专业研究生复试笔试科目之一，考试内容占复试笔试成绩的50%。

本门课程的考试范围包括控制系统的基本概念、数学模型、分析方法等方面的能力。

三、考试基本要求1.自动控制系统的基本概念清晰；2.掌握控制系统的分析与校正方法；3.能够设计一定功能的控制环节。

四、考试形式闭卷考试五、考试内容（或知识点）1.自动控制概论1)自动控制系统的组成与原理框图2)自动控制系统的分类3)控制系统的基本要求2.控制系统的数学模型1)控制系统的时域模型、复域模型2)控制系统的结构图、控制系统的信号流图3.线性系统的时域分析1)控制系统的时间响应的性能指标2)一阶系统、二阶系统及高阶系统的时域分析3)线性系统的稳定性分析4)线性系统的稳态误差4.频率响应分析1)频率特性的基本概念2)典型环节的频率特性3)系统开环频率特性的绘制4)频率域稳定判据5)稳定裕度5.线性系统的校正方法1)系统校正的一般概念2)基本控制规律3)频率法串联超前校正、串联滞后校正、串联超前滞后校正6.线性离散系统1)离散系统的基本概念2)采用系统的数学模型3)线性离散系统的稳定性与稳态误差4)动态响应与闭环零、极点分布的关系。

复试科目考试大纲“专业基础综合”考试大纲一、考试的学科范围含电路、电机学、电力电子技术课程考试大纲中基本要求的所有内容。

二、评价目标主要考查考生对以上课程的基本概念、基本原理、试验方法的掌握程度，及利用相关知识解决电气工程领域相关实际问题的能力，以保证被录取者具备较扎实的电气工程基本理论基础。

三、试题主要类型1、答题时间：120分钟2、卷面分数：卷面满分为150分，其中电路占50分、电机学占50分、电力电子技术占50分。

“电路”考试大纲一、考试的学科范围电路课程教学（大纲）基本要求的所有内容。

二、评价目标主要考查考生对电路课程的基础理论、基本知识掌握和运用的情况，要求考生应掌握以下有关知识：1.熟悉电路的基本概念和基本原理，能够运用电路定律建立电路方程。

2.灵活运用电阻电路的常用分析方法求解直流电路的响应及功率。

3.熟悉一般正弦稳态电路和三相电路的基本概念，能够运用相量图和相量分析法求解正弦稳态响应及功率，会分析电路的频率响应特性，讨论解的物理含义。

4.掌握非正弦周期电流电路的基本概念及其稳态响应求解。

5.熟悉动态电路的基本概念，运用经典法和三要素法分析一阶或二阶电路。

掌握运算法求解动态电路响应，讨论动态电路响应与激励，电路结构和参数的关系。

6.理解计算机求解复杂电路的基本原理，会用线性代数方程组和状态方程描述复杂电路。

.三、试题主要类型填空题、选择题、简答题、计算题四、考查要点(一) 电路的基本概念和基本定律1.电路变量及其参考方向，电路元件及其特性, 电压、电流、功率、能量基本概念，基尔霍夫定律；2.线性无源、有源网络等效变换(二) 网络的基本计算方法和定理1. 图论，电路方程的矩阵表示，基尔霍夫定律的矩阵表示；2. 支路电流法、网孔电流法、节点电压法和回路电流法的矩阵形式；3. 叠加定理、齐性定理、替代定理、戴维南与诺顿定理；4. 特勒根定理，互易定理。

(三) 正弦交流电路1. 周期信号的有效值，正弦量的相量表示，相量形式的KCL与KVL；2. 正弦交流电路中的电阻、电感、电流元件；3. 正弦无源一端口网络的阻抗、导纳及其等效电路；4. 正弦交流电路的功率；5. 正弦交流电路的相量图，简单和复杂正弦交流电路的计算；6. 正弦交流电路中的谐振和耦合电感电路；7.含有耦合电感、理想变压器或谐振的电路分析计算。

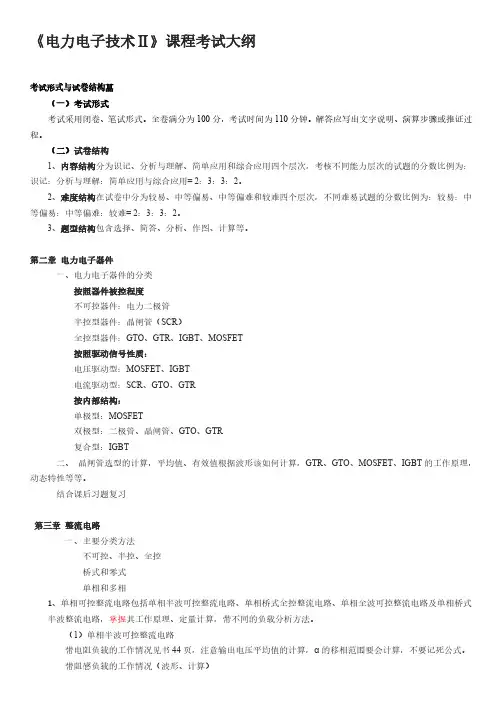

《电力电子技术Ⅱ》课程考试大纲考试形式与试卷结构（一）考试形式考试采用闭卷、笔试形式。

全卷满分为100分，考试时间为110分钟。

解答应写出文字说明、演算步骤或推证过程。

（二）试卷结构1、内容结构分为识记、分析与理解、简单应用和综合应用四个层次，考核不同能力层次的试题的分数比例为：识记：分析与理解：简单应用与综合应用= 2：3：3：2。

2、难度结构在试卷中分为较易、中等偏易、中等偏难和较难四个层次，不同难易试题的分数比例为：较易：中等偏易：中等偏难：较难= 2：3：3：2。

3、题型结构包含选择、简答、分析、作图、计算等。

第二章电力电子器件一、电力电子器件的分类按照器件被控程度不可控器件：电力二极管半控型器件：晶闸管（SCR）全控型器件：GTO、GTR、IGBT、MOSFET按照驱动信号性质：电压驱动型：MOSFET、IGBT电流驱动型：SCR、GTO、GTR按内部结构：单极型：MOSFET双极型：二极管、晶闸管、GTO、GTR复合型：IGBT二、晶闸管选型的计算，平均值、有效值根据波形该如何计算，GTR、GTO、MOSFET、IGBT的工作原理，动态特性等等。

结合课后习题复习第三章整流电路一、主要分类方法不可控、半控、全控桥式和零式单相和多相1、单相可控整流电路包括单相半波可控整流电路、单相桥式全控整流电路、单相全波可控整流电路及单相桥式半波整流电路，掌握其工作原理、定量计算，带不同的负载分析方法。

（1）单相半波可控整流电路带电阻负载的工作情况见书44页，注意输出电压平均值的计算，α的移相范围要会计算，不要记死公式。

带阻感负载的工作情况（波形、计算）负载带续流二极管（波形、计算）续流二极管起什么作用，没有续流二极管时的波形与此时比较有什么区别，该如何计算。

（2）单相桥式全控整流电路负载端带续流二极管（3）单相桥式半控整流电路负载端带续流二极管2、三相可控整流电路（1）三相半波可控整流电路（2）三相桥式全控整流电路掌握波形，分析，计算，注意元器件的标号进行分析。

电力系统继电保护
适用专业名称：电力系统及其自动化
参考书目：
《电力系统继电保护原理》贺家李主编中国电力出版社
一、考试目的与要求
考查考生掌握电力系统继电保护的基本原理和设计方法，以及利用继电保护基本原理与方法解决实际工程问题的能力。

考生应全面了解继电保护的基本内容、最新技术和发展方向，理解和掌握各种电流保护、距离保护、差动保护的设计方法和应用特点，了解自动重合闸关内容的基本原理。

二、试卷结构（满分50分）
题型比例：
1．填空题约20%
2．简答题约50%
3．计算题或分析题约30%
三、考试内容与要求
（一）绪论
电力系统继电保护的作用，继电保护的基本原理和保护装置的组成，对电力系统继电保护的基
本要求（了解）
（二）电网的电流保护和方向性电流保护
电磁型电流继电器（理解，核心）；
电流保护（理解，核心）；
电流保护的接线方式（理解，核心）；
方向性电流保护的工作原理（理解，核心）。

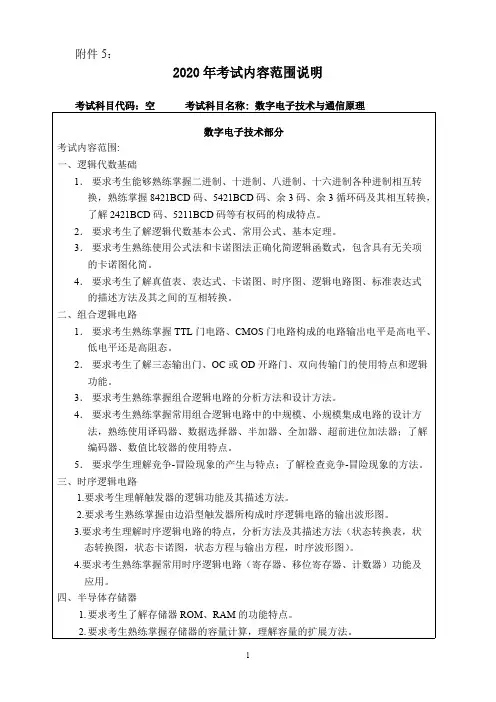

附件5：2020年考试内容范围说明考试科目代码：空考试科目名称: 数字电子技术与通信原理数字电子技术部分考试内容范围:一、逻辑代数基础1．要求考生能够熟练掌握二进制、十进制、八进制、十六进制各种进制相互转换，熟练掌握8421BCD码、5421BCD码、余3码、余3循环码及其相互转换，了解2421BCD码、5211BCD码等有权码的构成特点。

2．要求考生了解逻辑代数基本公式、常用公式、基本定理。

3．要求考生熟练使用公式法和卡诺图法正确化简逻辑函数式，包含具有无关项的卡诺图化简。

4．要求考生了解真值表、表达式、卡诺图、时序图、逻辑电路图、标准表达式的描述方法及其之间的互相转换。

二、组合逻辑电路1．要求考生熟练掌握TTL门电路、CMOS门电路构成的电路输出电平是高电平、低电平还是高阻态。

2．要求考生了解三态输出门、OC或OD开路门、双向传输门的使用特点和逻辑功能。

3．要求考生熟练掌握组合逻辑电路的分析方法和设计方法。

4．要求考生熟练掌握常用组合逻辑电路中的中规模、小规模集成电路的设计方法，熟练使用译码器、数据选择器、半加器、全加器、超前进位加法器；了解编码器、数值比较器的使用特点。

5．要求学生理解竞争-冒险现象的产生与特点；了解检查竞争-冒险现象的方法。

三、时序逻辑电路1.要求考生理解触发器的逻辑功能及其描述方法。

2.要求考生熟练掌握由边沿型触发器所构成时序逻辑电路的输出波形图。

3.要求考生理解时序逻辑电路的特点，分析方法及其描述方法（状态转换表，状态转换图，状态卡诺图，状态方程与输出方程，时序波形图）。

4.要求考生熟练掌握常用时序逻辑电路（寄存器、移位寄存器、计数器）功能及应用。

四、半导体存储器1.要求考生了解存储器ROM、RAM的功能特点。

2.要求考生熟练掌握存储器的容量计算，理解容量的扩展方法。

1。

硕士研究生入学复试课程考试大纲课程名称：自动控制理论一、考试要求要求考生准确掌握、深入理解“自动控制理论”中的基本概念、基本理论、计算方法，并能灵活运用所学理论对自动控制系统进行分析和设计，具有较强的分析问题和解决问题的能力。

二、考试内容1．自动控制的基本概念l开环控制、闭环控制l控制系统的主要问题及动态指标2．线性系统的数学模型l数学模型及系统微分议程的建立l非线性微分方程的线性化l传递函数及典型环节的传递函数l方框图及控制系统的传递函数l信号流程图3．自动控制系统的时域分析l典型输入信号l一阶系统的响应l二阶一阶系统的响应及动态性能指标l高阶系统的响应l控制系统的稳定性l劳斯稳定判据、霍尔维茨稳定判据l稳态误差4．根轨迹法l根轨迹的基本概念l绘制根轨迹的幅值及幅角条件l普通根轨迹的绘制规则l参数根轨迹l零度根轨迹l滞后系统的根轨迹l根轨迹的应用5．频率法l频率特性的基本概念l频率特性的表示方法l典型环节的频率特性及其图像l系统开控频率特性的绘制l控制系统的稳定性l控制系统的稳态性能与频率特性的关系l控制系统的动态性能与频率特性的关系l闭环频率特性l典型Ⅱ型系统的频一时域关系6．自动控制系统的校正综合l校正综合的一般概念l基本控制规律l串联超前校正（应用频率法、根轨迹法进行串联超前校正）l串联滞后校正（应用频率法、根轨迹法进行串联滞后校正）l串联滞后－超前校正l希望特性法（期望特性法）l反馈校正7．非线性系统分析l非线性系统概述l描述函数l典型非线性的描述函数（饱和非线性、死区非线性、间隙非线性、继电非线性）l描述函数的应用l相平面法l相轨迹的绘制l相平面图的应用电气工程系。
