压力表使用警示标识

100张隐患图析序号隐患图片（微信订阅：每日安全生产）图片简述隐患描述1.机械作业场所1.吊钩上缺少防脱钩；2.操纵开关悬空放置；没有固定;3.控制开关且与吊物距离太近，在起吊时易刮碰。

3.现场电缆线等各种线管凌乱；现场物品未分类、分区放置；4.有物品放置在吊装作业区内；5.起重机械停放处应设置护栏隔离，防止人员在下方走动；6.图中现场缺少各种安全警示标志；和现场操作说明~7.吊钩使用完成后应停放在规定的区间，不应停放在工作场地内8.现场放置竹梯是不合理的且不牢固。

2.危险品生产场所1.转动设备电机皮带无防护罩；不符合机械设备防护罩安全标准；2.作业人员未佩带安全帽；作业人员衣着不符合安全要求，需纯棉衣服，不能穿短裤。

3.危险化学品生产场所配电箱及电线裸露不防爆；；4.职工坐在物料桶上，不符合GBZ1-2010有关职业卫生要求；5.物料桶蓝色桶无标识，乱堆放，不符合《危险化学品安全管理条例》；6.现场未发现任何消防设施；7.现场无警示标示和安全操作规程（应贴墙上）；8.现场6S管理很差，电机周围有油污，易发生火灾；9.水杯不应放在电气操作柜上；序号隐患图片（微信订阅：每日安全生产）图片简述隐患描述3.临时危险化学品堆场，气瓶分别为氧气瓶、乙炔气瓶1.氧气瓶、乙炔瓶未采用专用小车搬运，同车混放，间距不足，且未用非燃隔板隔开；氧气瓶、乙炔瓶同车混放时捆绑不牢靠，不能有效的防滑、碰；2.氧气瓶、乙炔瓶上没有防震圈、没有瓶帽；3.推车无防滑动、防倾倒措施，且无人员看护；4.堆场处未装设周知卡，也没有相应的防火、防爆等安全警示标识；5.危化品包装上没有加贴或拴挂安全标签；6.危化品堆场处没有配备适量的干粉灭火器（图外边上设有室外消火栓）；7.液相危化品堆场处没有设置防液体流畅的围堤或斜坡；8.危化品堆场没有设置警戒隔离用的围栏，没有划定堆放区；9. 气瓶在运输的时候气管应该拆除。

4.易燃易爆性危险化学品生产厂房内的局部1.临时用电电缆裸露，还有一段压在物料桶下，且未架空或套管使用；2.物料桶上没有黏贴安全标签；3.插入物料桶内的的抽料管随意套接，没有采用关卡抱紧；4.抽送易燃易爆性危化品的塑料管线不是防静电塑料管，也没有采用相应的静电导除措施；5.现场操作人员擅离职守，无人看护；6.现场缺少一些防止碰撞之类的警示牌和标识。

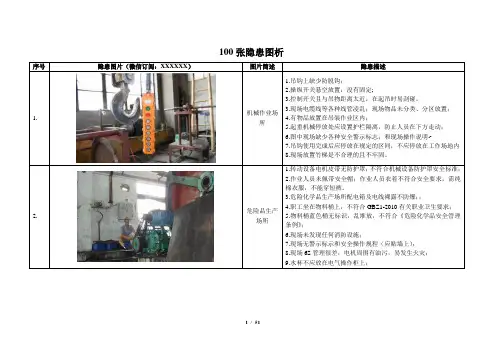

100张隐患图析序号隐患图片（微信订阅：XXXXXX）图片简述隐患描述1.机械作业场所1.吊钩上缺少防脱钩；2.操纵开关悬空放置；没有固定;3.控制开关且与吊物距离太近，在起吊时易刮碰。

3.现场电缆线等各种线管凌乱；现场物品未分类、分区放置；4.有物品放置在吊装作业区内；5.起重机械停放处应设置护栏隔离，防止人员在下方走动；6.图中现场缺少各种安全警示标志；和现场操作说明~7.吊钩使用完成后应停放在规定的区间，不应停放在工作场地内8.现场放置竹梯是不合理的且不牢固。

2.危险品生产场所1.转动设备电机皮带无防护罩；不符合机械设备防护罩安全标准；2.作业人员未佩带安全帽；作业人员衣着不符合安全要求，需纯棉衣服，不能穿短裤。

3.危险化学品生产场所配电箱及电线裸露不防爆；；4.职工坐在物料桶上，不符合GBZ1-2010有关职业卫生要求；5.物料桶蓝色桶无标识，乱堆放，不符合《危险化学品安全管理条例》；6.现场未发现任何消防设施；7.现场无警示标示和安全操作规程（应贴墙上）；8.现场6S管理很差，电机周围有油污，易发生火灾；9.水杯不应放在电气操作柜上；序号隐患图片（微信订阅：XXXXXX）图片简述隐患描述3.临时危险化学品堆场，气瓶分别为氧气瓶、乙炔气瓶1.氧气瓶、乙炔瓶未采用专用小车搬运，同车混放，间距不足，且未用非燃隔板隔开；氧气瓶、乙炔瓶同车混放时捆绑不牢靠，不能有效的防滑、碰；2.氧气瓶、乙炔瓶上没有防震圈、没有瓶帽；3.推车无防滑动、防倾倒措施，且无人员看护；4.堆场处未装设周知卡，也没有相应的防火、防爆等安全警示标识；5.危化品包装上没有加贴或拴挂安全标签；6.危化品堆场处没有配备适量的干粉灭火器（图外边上设有室外消火栓）；7.液相危化品堆场处没有设置防液体流畅的围堤或斜坡；8.危化品堆场没有设置警戒隔离用的围栏，没有划定堆放区；9. 气瓶在运输的时候气管应该拆除。

4.易燃易爆性危险化学品生产厂房内的局部1.临时用电电缆裸露，还有一段压在物料桶下，且未架空或套管使用；2.物料桶上没有黏贴安全标签；3.插入物料桶内的的抽料管随意套接，没有采用关卡抱紧；4.抽送易燃易爆性危化品的塑料管线不是防静电塑料管，也没有采用相应的静电导除措施；5.现场操作人员擅离职守，无人看护；6.现场缺少一些防止碰撞之类的警示牌和标识。

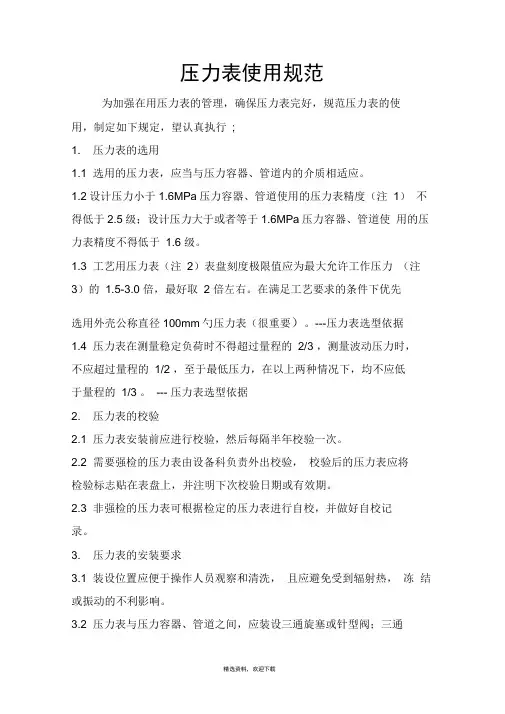

压力表使用规范为加强在用压力表的管理，确保压力表完好，规范压力表的使用，制定如下规定，望认真执行;1.压力表的选用1.1选用的压力表，应当与压力容器、管道内的介质相适应。

1.2设计压力小于1.6MPa压力容器、管道使用的压力表精度（注1）不得低于2.5级；设计压力大于或者等于1.6MPa压力容器、管道使用的压力表精度不得低于 1.6级。

1.3工艺用压力表（注2）表盘刻度极限值应为最大允许工作压力（注3）的 1.5-3.0倍，最好取2倍左右。

在满足工艺要求的条件下优先选用外壳公称直径100mm的压力表（很重要）。

---压力表选型依据1.4压力表在测量稳定负荷时不得超过量程的2/3，测量波动压力时，不应超过量程的1/2，至于最低压力，在以上两种情况下，均不应低于量程的1/3。

---压力表选型依据2.压力表的校验2.1压力表安装前应进行校验，然后每隔半年校验一次。

2.2需要强检的压力表由设备科负责外出校验，校验后的压力表应将检验标志贴在表盘上，并注明下次校验日期或有效期。

2.3非强检的压力表可根据检定的压力表进行自校，并做好自校记录。

3.压力表的安装要求3.1装设位置应便于操作人员观察和清洗，且应避免受到辐射热，冻结或振动的不利影响。

3.2压力表与压力容器、管道之间，应装设三通旋塞或针型阀；三通旋塞或针型阀应有开启标记；压力表与压力容器、管道之间，不得连接其他用途的任何配件或接管。

3.3用于蒸汽介质的压力表，在压力表与压力容器、管道之间应装有存水弯管。

使蒸汽在这一段弯管内冷凝，以避免高温蒸汽直接进入压力表的弹簧管内，致使表内元件过热而产生变形，影响压力表的精度。

存水弯管用钢管时，其内径应不小于10mm。

3.4用于高温、具有腐蚀性或高粘度介质的压力表，在压力表与压力容器、管道之间应装设能隔离介质的缓冲装置。

3.5专用的特殊压力表，严禁他用，也严禁在没有特殊可靠的装置上进行测量，更严禁用一般的压力表作特殊介质的压力测量。

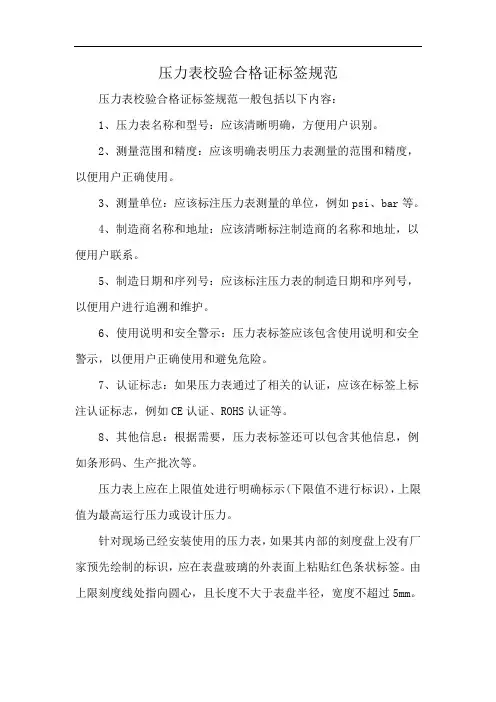

压力表校验合格证标签规范
压力表校验合格证标签规范一般包括以下内容：
1、压力表名称和型号：应该清晰明确，方便用户识别。

2、测量范围和精度：应该明确表明压力表测量的范围和精度，以便用户正确使用。

3、测量单位：应该标注压力表测量的单位，例如psi、bar等。

4、制造商名称和地址：应该清晰标注制造商的名称和地址，以便用户联系。

5、制造日期和序列号：应该标注压力表的制造日期和序列号，以便用户进行追溯和维护。

6、使用说明和安全警示：压力表标签应该包含使用说明和安全警示，以便用户正确使用和避免危险。

7、认证标志：如果压力表通过了相关的认证，应该在标签上标注认证标志，例如CE认证、ROHS认证等。

8、其他信息：根据需要，压力表标签还可以包含其他信息，例如条形码、生产批次等。

压力表上应在上限值处进行明确标示(下限值不进行标识)，上限值为最高运行压力或设计压力。

针对现场已经安装使用的压力表，如果其内部的刻度盘上没有厂家预先绘制的标识，应在表盘玻璃的外表面上粘贴红色条状标签。

由上限刻度线处指向圆心，且长度不大于表盘半径，宽度不超过5mm。

安全标志当操作人员在任何电器线路上进行操作时,应将主断路器锁定在OFF 位置,不得带电操作。

操作和维修人员在对本机器进行操作、安装、运行、或维修之前，必须详细阅读理解说明书和安全保护措施。

*不要高声喧哗或采取突然的动作，以免供在你身旁工作的其他人分散注意力； *工具必须用于它所规定的用途；*机器运行时应注意其运行状况；如发现过度的振动、不正常的声音等；应高度警惕注意。

*应将擦油污的破布放入加盖子的金属容器内，将所有的垃圾、废料扔到专用的废物箱里。

千万别用赤裸的手去捡垃圾，以免割伤。

*不得使用压缩空气去清理机器、工作区域、工作凳、工具、工件、测量仪器或衣服。

切不可在有可能掉下物件的地方操作和工作。

注意在机器的重要部位进行敲打或施压，只能使用软槌和铜棒。

OFF 断开位置或启动按钮上，加挂“警告”或“不要启动”的标识牌。

位的上方。

不允许将衣服搭在身上，不得留有长发，要用帽子或夹子约束。

有可能被缠卷入机器时，切勿佩带手套。

OFF”位置。

*检查减速齿轮箱中的润滑剂油位。

重新安装上去。

*在塑料的加工过程中，可能会产生一些烟雾，灰尘，和气体，故必须提供充分的通风条件。

应对吊环，吊链，起重机极其他起重装置进行定期检查，对于任何不完全的设备，应妥为修理或报废。

（检查频度）80%比较合适。

挤出机的防护措施：a冷却水：在筒体未冷却之前机器未停止之前不要将热交换器或加料装置的水源关断。

如在运行中发现加料装置的水源没有接通，切勿马上将水注满，以免使铸模受到热的冲击，应逐渐增加水流，直到完全满流。

b螺杆的冷却：切勿堵塞螺杆的芯孔，集聚的水分能够引起过高的压力，可能导致严重的人身伤害或机器损坏。

c清理和预防：为了保护操作者及其附近人员的安全，当清理机器中的塑料溅出物时，最好用真空器械，如吸尘器，而不要使用压缩空气。

器有效运行安全。

0.005英寸/英尺）；水平度每年复查一次；要用酒精水准仪，而不是木工水准仪。

500磅（250公斤）时，必须在冲头（模头）下安装支座，以减轻套筒装配所承受的负荷。

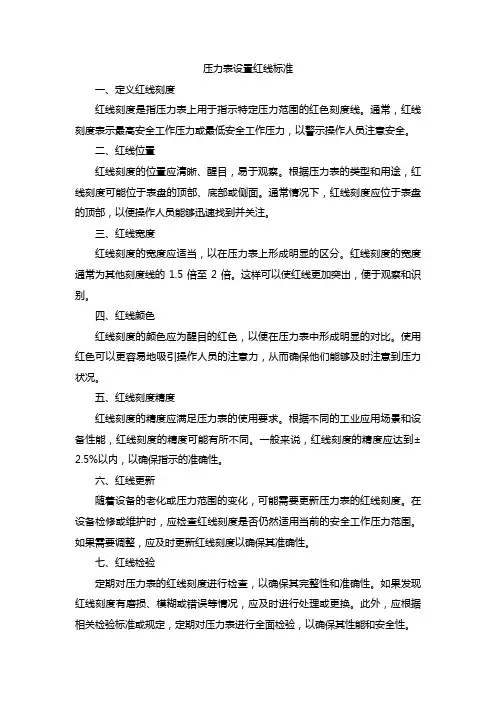

压力表设置红线标准一、定义红线刻度红线刻度是指压力表上用于指示特定压力范围的红色刻度线。

通常，红线刻度表示最高安全工作压力或最低安全工作压力，以警示操作人员注意安全。

二、红线位置红线刻度的位置应清晰、醒目，易于观察。

根据压力表的类型和用途，红线刻度可能位于表盘的顶部、底部或侧面。

通常情况下，红线刻度应位于表盘的顶部，以便操作人员能够迅速找到并关注。

三、红线宽度红线刻度的宽度应适当，以在压力表上形成明显的区分。

红线刻度的宽度通常为其他刻度线的1.5倍至2倍。

这样可以使红线更加突出，便于观察和识别。

四、红线颜色红线刻度的颜色应为醒目的红色，以便在压力表中形成明显的对比。

使用红色可以更容易地吸引操作人员的注意力，从而确保他们能够及时注意到压力状况。

五、红线刻度精度红线刻度的精度应满足压力表的使用要求。

根据不同的工业应用场景和设备性能，红线刻度的精度可能有所不同。

一般来说，红线刻度的精度应达到±2.5%以内，以确保指示的准确性。

六、红线更新随着设备的老化或压力范围的变化，可能需要更新压力表的红线刻度。

在设备检修或维护时，应检查红线刻度是否仍然适用当前的安全工作压力范围。

如果需要调整，应及时更新红线刻度以确保其准确性。

七、红线检验定期对压力表的红线刻度进行检查，以确保其完整性和准确性。

如果发现红线刻度有磨损、模糊或错误等情况，应及时进行处理或更换。

此外，应根据相关检验标准或规定，定期对压力表进行全面检验，以确保其性能和安全性。

八、红线标签在压力表上贴上相应的标签或标记，以指示红线刻度的位置和意义。

标签应清晰、易读，并包括以下信息：最高安全工作压力或最低安全工作压力范围、相应的单位和标准等。

这样可以确保操作人员能够准确理解红线刻度的含义，并正确使用压力表。

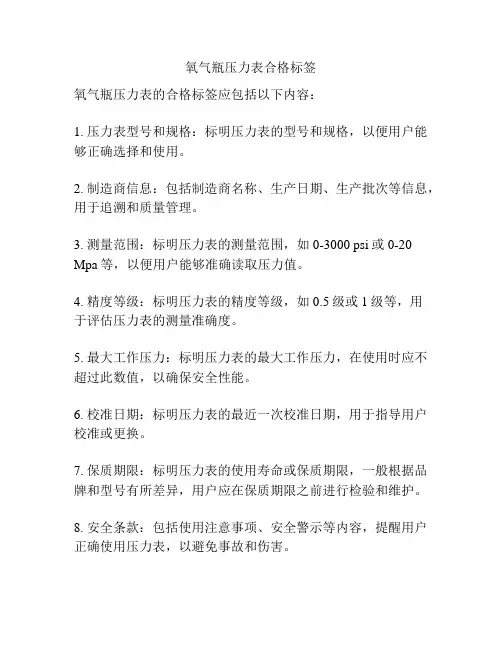

氧气瓶压力表合格标签
氧气瓶压力表的合格标签应包括以下内容：
1. 压力表型号和规格：标明压力表的型号和规格，以便用户能够正确选择和使用。

2. 制造商信息：包括制造商名称、生产日期、生产批次等信息，用于追溯和质量管理。

3. 测量范围：标明压力表的测量范围，如0-3000 psi或0-20 Mpa等，以便用户能够准确读取压力值。

4. 精度等级：标明压力表的精度等级，如0.5级或1级等，用
于评估压力表的测量准确度。

5. 最大工作压力：标明压力表的最大工作压力，在使用时应不超过此数值，以确保安全性能。

6. 校准日期：标明压力表的最近一次校准日期，用于指导用户校准或更换。

7. 保质期限：标明压力表的使用寿命或保质期限，一般根据品牌和型号有所差异，用户应在保质期限之前进行检验和维护。

8. 安全条款：包括使用注意事项、安全警示等内容，提醒用户正确使用压力表，以避免事故和伤害。

9. 国家或地区标准：根据所生产和销售的国家或地区的法规和标准，对合格标签上的信息进行相应的编码和标识。

以上是压力表合格标签的一般要求，具体要求可能会因不同国家、地区和厂家的标准而有所不同，厂家应根据实际情况进行设计和制作。

在购买和使用氧气瓶压力表时，用户应关注合格标签，并确保其完整、清晰、可读，并遵循标签上的使用说明和安全警示。

在过期或损坏的合格标签下，用户应停止使用压力表，并进行维修或更换。

压力表最高上限标识
压力表最高上限标识是指在压力表上标注的最大压力值。

这个标识
的目的是为了确保在使用压力表时不会超过其承受的最大压力，以防
止设备损坏或发生危险。

在工业领域，压力表被广泛应用于测量和监控各种液体和气体的压力。

为了保证工作的安全和可靠性，压力表必须具备一定的承受能力。

因此，压力表制造商会在表盘上标注最高上限标识，以提醒用户在使
用过程中不要超过这个限制。

最高上限标识通常以刻度值的形式出现在压力表的表盘上。

用户可
以通过观察指针所指示的数值来确定当前的压力值。

如果压力超过了
最高上限标识所示的数值，用户应立即采取措施来减压或停止使用压
力源，以避免对设备和人员造成损害。

除了最高上限标识，压力表上还可能标注其他相关信息，如单位、
精度等。

这些信息对于正确使用和解读压力表的测量结果非常重要。

用户在使用压力表时应仔细阅读压力表的说明书，并按照要求进行操作。

在实际应用中，压力表最高上限标识的选择应根据具体的工作环境
和需求来确定。

不同的应用场景可能需要不同的压力范围和精度要求。

因此，在选择压力表时，用户应根据实际需求和工作条件来选择适合
的型号和规格。

总之，压力表最高上限标识是确保压力表安全可靠工作的重要指标。

用户在使用压力表时应注意遵守最高上限标识，并按照说明书正确操作，以确保设备和人员的安全。

压力表使用规范为加强在用压力表的管理，确保压力表完好，规范压力表的使用，制定如下规定，望认真执行;1. 压力表的选用1.1 选用的压力表，应当与压力容器、管道内的介质相适应。

1.2设计压力小于1.6MPa压力容器、管道使用的压力表精度（注1）不得低于2.5级；设计压力大于或者等于1.6MPa压力容器、管道使用的压力表精度不得低于 1.6 级。

1.3 工艺用压力表（注2）表盘刻度极限值应为最大允许工作压力（注3）的1.5-3.0 倍，最好取2 倍左右。

在满足工艺要求的条件下优先选用外壳公称直径100mm勺压力表（很重要）。

---压力表选型依据1.4 压力表在测量稳定负荷时不得超过量程的2/3 ，测量波动压力时，不应超过量程的1/2 ，至于最低压力，在以上两种情况下，均不应低于量程的1/3 。

--- 压力表选型依据2. 压力表的校验2.1 压力表安装前应进行校验，然后每隔半年校验一次。

2.2 需要强检的压力表由设备科负责外出校验，校验后的压力表应将检验标志贴在表盘上，并注明下次校验日期或有效期。

2.3 非强检的压力表可根据检定的压力表进行自校，并做好自校记录。

3. 压力表的安装要求3.1 装设位置应便于操作人员观察和清洗，且应避免受到辐射热，冻结或振动的不利影响。

3.2 压力表与压力容器、管道之间，应装设三通旋塞或针型阀；三通旋塞或针型阀应有开启标记；压力表与压力容器、管道之间，不得连接其他用途的任何配件或接管。

3.3 用于蒸汽介质的压力表，在压力表与压力容器、管道之间应装有存水弯管。

使蒸汽在这一段弯管内冷凝，以避免高温蒸汽直接进入压力表的弹簧管内，致使表内元件过热而产生变形，影响压力表的精度。

存水弯管用钢管时，其内径应不小于10mm。

3.4 用于高温、具有腐蚀性或高粘度介质的压力表，在压力表与压力容器、管道之间应装设能隔离介质的缓冲装置。

3.5 专用的特殊压力表，严禁他用，也严禁在没有特殊可靠的装置上进行测量，更严禁用一般的压力表作特殊介质的压力测量。

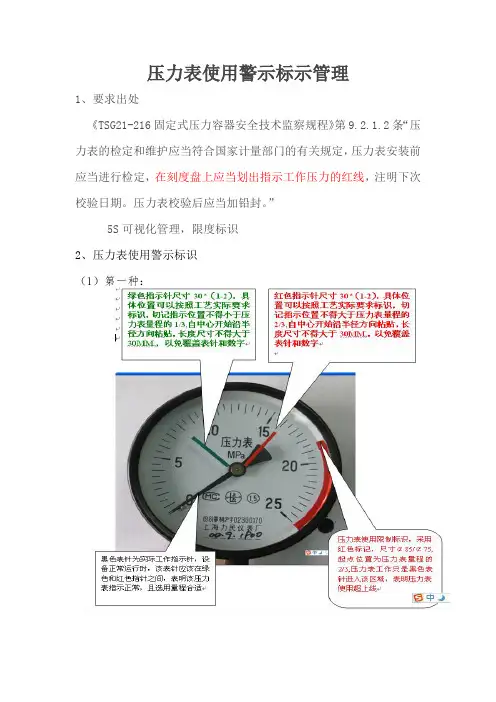

压力表使用警示标示管理
1、要求出处
《TSG21-216固定式压力容器安全技术监察规程》第9.2.1.2条“压力表的检定和维护应当符合国家计量部门的有关规定，压力表安装前应当进行检定，在刻度盘上应当划出指示工作压力的红线，注明下次校验日期。

压力表校验后应当加铅封。

”
5S可视化管理，限度标识
2、压力表使用警示标识
（1）第一种：
说明：
a、要求各部门严格按照规定选择压力表量程（最大工作压力的
1.5-3.0倍）。

b、压力表警示标志适用于压力表的现场标识，可以使用彩色油漆，也可以采用彩色自粘胶带进行粘贴，限位标识尺寸30×(2-3)mm，自圆心开始沿半径方向黏贴喷涂，严禁覆盖表针及数字；压力表的自身限位标识尺寸Ø85/Ø75mm，不能覆盖刻度线，采用红色。

同时要求绿色初始位置标志不能低于量程的1/3，红色上限警示标志不能超过量程的2/3。

（2）第二种：
说明：
a、用红黄绿三色标明仪表工作范围；仪表工作范围根据工艺指标定；
b、红色区域：异常值范围；黄色区域：报警范围；绿色区域：正常运转值范围；
c、标识线宽为5mm。

试压作业安全操作规程一、试压作业概述试压是指在管道、容器等工程设施中对其进行一定压力或敲击力的试验，以验证其密封性、强度和稳定性。

试压作业是一项涉及高风险的工作，需要严格遵守安全操作规程，确保人身安全和设备完好。

二、试压前的准备工作1. 确定试压方案：根据设计要求，确定试压方案，包括试压压力、试压介质、试压时间等参数。

2. 安排专人负责：指定专人负责试压作业，负责组织、协调和监管试压过程，确保安全顺利进行。

3. 准备试压设备：检查试压设备的完整性和正常运行情况，确保其符合试压要求。

4. 检查试压标志：检查试压标志是否齐全，清楚可见，以确保他人能够辨认试压状态。

5. 制定应急预案：制定应急预案，包括人员疏散、急救处理等，以防发生意外情况。

三、试压作业操作流程1. 检查试压设备：试压作业前应检查试压设备的完好情况，确保试压泵、试压表、试压管道等设备正常运行。

2. 确定试压介质：根据设计要求确定试压介质，如水、气体等，并检查试压介质的净度和压力。

3. 设置试压压力：根据设计要求设置试压压力，并确保试压压力表准确可靠。

4. 准备试压管道：清理试压管道内的杂质和积水，确保试压管道干净、无阻塞。

5. 封堵孔口：对于试压管道存在的孔口进行封堵，确保试压介质不泄漏。

6. 开始试压：将试压设备连接至试压管道，逐步增加试压压力，观察试压管道是否泄漏，若发现泄漏，应及时停止试压，进行修补。

7. 试压保持：待试压压力达到设定值后，保持一定时间，观察试压管道是否能够保持压力稳定。

8. 结束试压：试压时间到达后，逐步释放试压压力，观察试压管道是否存在渗漏或破裂现象。

9. 清理场地：试压作业完成后，清理场地内的杂物，恢复正常工作环境。

四、试压安全注意事项1. 人员防护：试压过程中，必须佩戴符合安全标准的个人防护装备，如安全帽、安全鞋、安全手套等，以确保人身安全。

2. 警示标识：试压作业前应设置明显的警示标识，禁止无关人员靠近试压区域。

目录一样压力表及专用压力表Y-系列一样压力表适用于测量无爆炸，不结晶，不凝固，对铜和铜合金无侵蚀作用的液体、气体或蒸汽等介质的压力。

其中YA系列氨用压力表要紧用于化肥生产及制冷设备中测量氨的液体或其混合物等压力，表盘印有黄色标识。

YM系列耐热压力表适用于锡焊工艺不易采纳的高温介质或环境的压力测量。

YO系列氧气压力表专用于测量氧气气体压力，表盘标有红色“禁油”警示并印有天蓝色标识。

YH系列氢气压力表专用于测量氢气压力，表盘印有绿色标识。

YY乙炔压力表专用于测量乙炔气体压力，表盘印有白色标识。

型号命名Y □－□□无代号：径向无边结构形式Z：轴向无边，TQ：径向前边T：径向后边，ZT：轴向前边表壳公称直径(Φ)：40；60；100；150；200；250A：氨用压力表仪表类型M：耐热压力表，O：氧气压力表H：氢气压力表，Y：乙炔压力表压力表要紧技术参数：要紧零部件材质：铜、铜合金 氨用压力表（YA ）材质：A3、45#、1Cr18Ni9Ti 利用工作温度：-40℃～+70℃ 仪表执标准：GB/T1226－2001外形尺寸：利用与定货：工作环境应无侵蚀性气体。

定货时请注明名称、型号、测量范围、接头螺纹尺寸及精准度品级。

如有其它特殊要求，请在定货时详细说明。

YTN-系列耐震压力表是在一样压力表的基础上，增加外壳的密封性缓和冲阻尼装置，并在仪表内部充满硅油(或甘油)，克服环境强烈振动和介质脉冲给压力表带来的损害，以确保测量精度，延长利用寿命。

它普遍应用于机械、石油、化工、冶金、矿山、电力等部门。

型号命名：－无代号：径向无边；Z：轴向无边；结构形式TQ：径向前边；T：径向后边；ZT：轴向前边。

表壳公称直径：Φ60；Φ100；Φ150。

耐震压力表要紧技术参数：要紧零部件材质：铜、铜合金。

防护品级： IP65利用工作环境：振动频率不大于25Hz ，振幅不大于1mm 。

利用工作温度：-5℃～55℃；-25℃～55℃ 仪表执标准：JB/T6804－93外形尺寸：YTN-□TYTN-□ZD D1D2 A B1 B C H L d1d2d0 dYTN60系列61 89 67 60 56 0 30 14 Φ5 74YTN100系列101 135 112 19 90 93 34 50 20 6 Φ6 118YTN150系列151 187 162 22 87 123 55 49 20 6 Φ6 170注：连接螺纹可按用户要求订货利用与定货：利用中因环境温度太高，仪表指示值不回零位，应将仪表的灌油橡胶密封塞用细针通一小孔，使仪表内腔与大气相通即可。

关于储气罐压力表上下限贴粘规定根据TSG21-2016《固定式压力容器安全技术监察规程》9.2.1.2条“压力表的检定和维护应当符合国家计量部门的有关规定，压力表安装前应当进行检定，在刻度盘上应当划出指示工作压力的红线，注明下次校验日期。

压力表校验后应当加铅封。

”规定，及焦煤公司相关要求，结合我公司实际情况规定如下：1、压力表上下限制作要求：压力表上下限适用于压力表的现场标识，统一采用红色自粘胶带进行粘贴，标识宽1mm，自圆心开始沿半径方向粘贴至刻度边缘，不得超出边缘线，严禁覆盖表针及数字。

2、警示标志粘贴位置，在满足公司生产所需压力及节能减排的前提下，空压机卸载压力统一设定为0.75MPa，启动压力统一设定为0.5MPa，在此基础上，警示标志上限统一贴粘在0.8MPa，下限统一贴粘在0.4MPa位置，即指示了正常工作范围，又保证了设备安全运行。

3、压力表检验标识粘贴位置，压力表按照要求每半年检测一次，并粘贴检验标识，为了不影响观看压力表刻度，又便于标识的粘贴及检查，统一要求将压力表检验标识粘贴在压力表背面下部位置。

若背面无粘贴位置统一粘贴在压力表外沿上方。

4、储气罐压力表的选用，根据TSG21-2016《固定式压力容器安全技术监察规程》9.2.1.1条“压力表选用规定（1）选用的压力表，应当与压力容器内的介质相适应；（2）设计压力小于 1.6MPa 压力容器使用的压力表的精度不得低于 2.5 级，设计压力大于或者等于 1.6MPa 压力容器使用的压力表的精度不得低于 1.6 级；（3）压力表表盘刻度极限值应当为工作压力的 1.5 倍～3.0 倍。

”5、其他设备上的压力表严格按照设备说明书上的参数要求粘贴上下限，同型号设备粘贴标准要一致。

设备部2022年1月4日。

压⼒表使⽤警⽰标识要求（dgy）
压⼒表使⽤警⽰标⽰管理
1、要求出处
《TSG21-216固定式压⼒容器安全技术监察规程》第9.2.1.2条“压⼒表的检定和维护应当符合国家计量部门的有关规定，压⼒表安装前应当进⾏检定，在刻度盘上应当划出指⽰⼯作压⼒的红线，注明下次校验⽇期。

压⼒表校验后应当加铅封。

”
5S可视化管理，限度标识
2、压⼒表使⽤警⽰标识
（1）第⼀种：
说明：
a、要求各部门严格按照规定选择压⼒表量程（最⼤⼯作压⼒的
1.5-3.0倍）。

b、压⼒表警⽰标志适⽤于压⼒表的现场标识，可以使⽤彩⾊油漆，也可以采⽤彩⾊⾃粘胶带进⾏粘贴，限位标识尺⼨30×(2-
3)mm，⾃圆⼼开始沿半径⽅向黏贴喷涂，严禁覆盖表针及数字；压⼒表的⾃⾝限位标识尺⼨?85/?75mm，不能覆盖刻度线，采⽤红⾊。

同时要求绿⾊初始位置标志不能低于量程的1/3，红⾊上限警⽰标志不能超过量程的2/3。

（2）第⼆种：
说明：
a、⽤红黄绿三⾊标明仪表⼯作范围；仪表⼯作范围根据⼯艺指标定；
b、红⾊区域：异常值范围；黄⾊区域：报警范围；绿⾊区域：正常运转值范围；
c、标识线宽为5mm。
