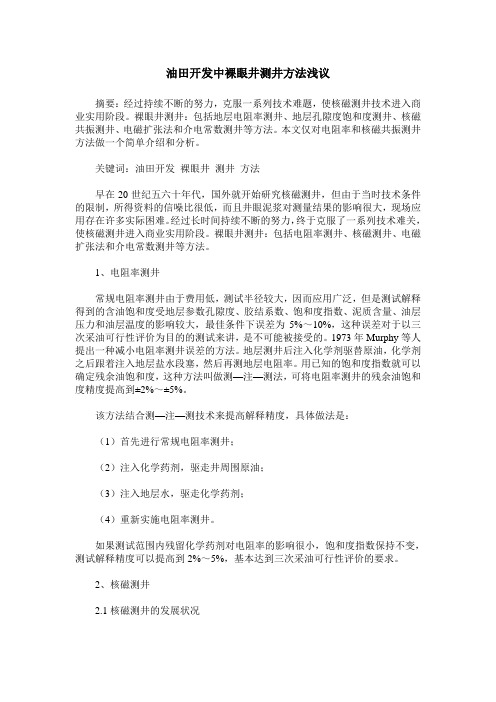

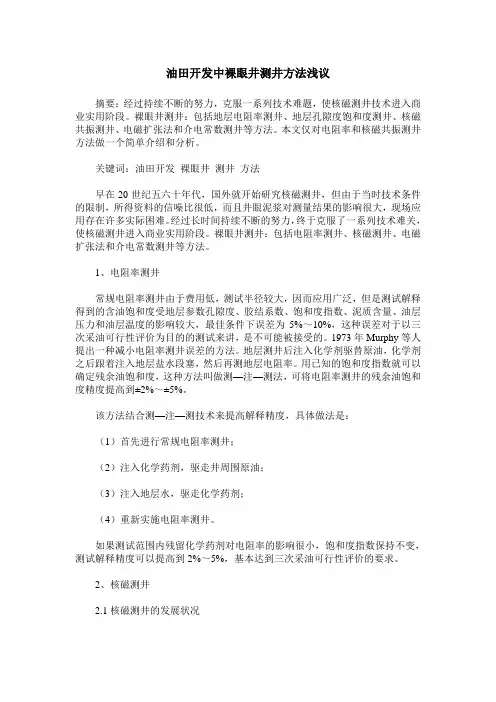

油田开发中裸眼井测井方法浅议摘要：经过持续不断的努力，克服一系列技术难题，使核磁测井技术进入商业实用阶段。
裸眼井测井：包括地层电阻率测井、地层孔隙度饱和度测井、核磁共振测井、电磁扩张法和介电常数测井等方法。
本文仅对电阻率和核磁共振测井方法做一个简单介绍和分析。
关键词：油田开发裸眼井测井方法早在20世纪五六十年代，国外就开始研究核磁测井，但由于当时技术条件的限制，所得资料的信噪比很低，而且井眼泥浆对测量结果的影响很大，现场应用存在许多实际困难。
经过长时间持续不断的努力，终于克服了一系列技术难关，使核磁测井进入商业实用阶段。
裸眼井测井：包括电阻率测井、核磁测井、电磁扩张法和介电常数测井等方法。
1、电阻率测井常规电阻率测井由于费用低，测试半径较大，因而应用广泛，但是测试解释得到的含油饱和度受地层参数孔隙度、胶结系数、饱和度指数、泥质含量、油层压力和油层温度的影响较大，最佳条件下误差为5%～10%，这种误差对于以三次采油可行性评价为目的的测试来讲，是不可能被接受的。
1973年Murphy等人提出一种减小电阻率测井误差的方法。
地层测井后注入化学剂驱替原油，化学剂之后跟着注入地层盐水段塞，然后再测地层电阻率。
用已知的饱和度指数就可以确定残余油饱和度，这种方法叫做测—注—测法，可将电阻率测井的残余油饱和度精度提高到±2%～±5%。
该方法结合测—注—测技术来提高解释精度，具体做法是：（1）首先进行常规电阻率测井；（2）注入化学药剂，驱走井周围原油；（3）注入地层水，驱走化学药剂；（4）重新实施电阻率测井。
如果测试范围内残留化学药剂对电阻率的影响很小，饱和度指数保持不变，测试解释精度可以提高到2%～5%，基本达到三次采油可行性评价的要求。
2、核磁测井2.1核磁测井的发展状况1946年，泊塞尔（E.M.Pureell）和布洛赫（F.Bloch）在几乎相同的时间内，用不同的方法各自独立地发现了在物质的一般状态中的核磁共振（Nuclear Magnetic Resonance）现象，这是处在某静磁场中的物质的原子核系统受到相应频率的电磁波作用时，在它的磁能级之间发生的共振迁现象。

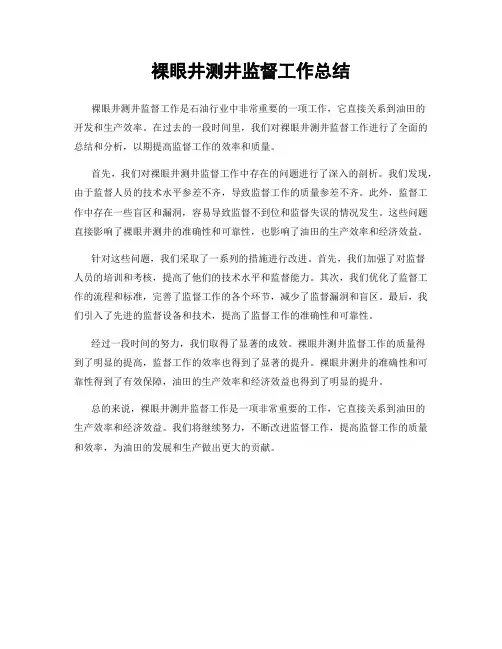

裸眼井测井监督工作总结
裸眼井测井监督工作是石油行业中非常重要的一项工作，它直接关系到油田的
开发和生产效率。
在过去的一段时间里，我们对裸眼井测井监督工作进行了全面的总结和分析，以期提高监督工作的效率和质量。
首先，我们对裸眼井测井监督工作中存在的问题进行了深入的剖析。
我们发现，由于监督人员的技术水平参差不齐，导致监督工作的质量参差不齐。
此外，监督工作中存在一些盲区和漏洞，容易导致监督不到位和监督失误的情况发生。
这些问题直接影响了裸眼井测井的准确性和可靠性，也影响了油田的生产效率和经济效益。
针对这些问题，我们采取了一系列的措施进行改进。
首先，我们加强了对监督
人员的培训和考核，提高了他们的技术水平和监督能力。
其次，我们优化了监督工作的流程和标准，完善了监督工作的各个环节，减少了监督漏洞和盲区。
最后，我们引入了先进的监督设备和技术，提高了监督工作的准确性和可靠性。
经过一段时间的努力，我们取得了显著的成效。
裸眼井测井监督工作的质量得
到了明显的提高，监督工作的效率也得到了显著的提升。
裸眼井测井的准确性和可靠性得到了有效保障，油田的生产效率和经济效益也得到了明显的提升。
总的来说，裸眼井测井监督工作是一项非常重要的工作，它直接关系到油田的
生产效率和经济效益。
我们将继续努力，不断改进监督工作，提高监督工作的质量和效率，为油田的发展和生产做出更大的贡献。
裸眼测井技术的发展分析【摘要】测井技术的发展随着石油勘探的不断深入而出现较大的提升，新型测井仪为地层的研究提供了有效的手段，本文主要介绍了裸眼测井技术、传输技术和相关产品，分析讨论国内外的差距和发展趋势。
【关键词】裸眼井测井电阻率核磁共振测井在油田的勘探和开发中起到了很重要的作用，是对油气层的评价和确定的重要手段，也解决了一系列的地址问题。
裸眼井测井的目的是实现钻井地质剖面的建立，对岩性和油气生、储、盖组合进行详细划分，确定岩层的厚度、深度，对油气层的渗透率、孔隙度、有效厚度以及含油饱和度等性能进行评价，对可动油气含量、相对渗透率以及流体密度等进行确定。
测井技术作为油田勘探的新方式，可以获得较好的资料连续性和完整性。
＜b＞1 裸眼井测井技术＜/b＞1.1 电阻率测井技术电阻率测井技术有可以分为高分辨率阵列感应测井、电阻率成像测井、三分量感应测井。
其中高分辨率阵列感应测井较为典型的是哈里伯顿公司的HRAI-X 与阵列补偿电阻率ACRt，其组成是1个发射器与6个子阵列接收器，在子阵列中有主接收器1个和补偿接收器1个，根据径向探测深度来设计线圈间距，确保其与固有探测深度相接近，可以实现5个径向探测深度以及3个工作频率。
想对于感应测量，还可采集泥浆电阻率、自然电位以及探头温度等。
其他的类似产品有俄罗斯的VIKIZ，阿特拉斯的HDIL等。
电阻率成像测井是利用电阻率受岩性和物性的变化，孔洞、裂缝和层理等因素影响而发生变化，将侧类变化转变为伪灰度就可以直接观察到岩性等相关变化，从而对孔洞、岩性和裂缝进行识别。
三分量感应测井使用的地层为存在电性各向异性的情况。
1.2 声波测井技术储层和井眼的相关特性可以通过声波测量来作相关显示，通过此类显示可以对岩性、渗透率、孔隙压力、流体类型、各向异性以及裂缝的方位等进行推导。
声波成像测井的过程是通过换能器发出超声窄脉冲，对井壁进行扫描后接受回波信号，信号经过数字化以及相关图像处理技术处理后转化为图像。
引言核磁共振测井是一种适用于裸眼井的测井新技术，是目前唯一可以直接测量任意岩性储集层自由流体（油、气、水）渗流体积特性的测井方法，有明显的优越性。
本文主要讲解了核磁共振测井的发展历史、基本原理、基本应用、若干问题及展望。
发展历史核磁共振作为一种物理现象，最初是由Bloch和Purcell于1946年发现的，从而揭开了核磁共振研究和应用的序幕。
1952 年，Varian 发明了测量地磁场强度的核磁共振磁力计，随后他利用磁力计技术进行油井测量。
1956 年，Brown 和Fatt研究发现，当流体处于岩石孔隙中时，其核磁共振弛豫时间比自由状态相比显著减小。
1960年，Brown 和Gamson研制出利用地磁场的核磁共振测井仪器样机并开始油田服务。
但是，地磁场核磁测井方案受到三个限制，即：井眼中钻井液信号无法消除，致使地层信号被淹没；“死时间”太长，使小孔隙信号无法观测；无法使用脉冲核磁共振技术。
因此，这种类型的核磁共振测井仪器难以推广。
1978 年，Jasper Jackson 突破地磁场，提出一种新的方案，即“Inside-out”设计，把一个永久磁体放到井眼中(Inside)，在井眼之外的地层中(Outside)建立一个远高于地磁场、且在一定区域内均匀的静磁场，从而实现对地层信号的观测。
这个方案后来成为核磁共振测井大规模商业化应用的基础。
但是由于均匀静磁场确定的观测区域太小，观测信号信噪比很低，该方案很难作为商业测井仪而被接受。
1985 年，ZviTaicher和Schmuel提出一种新的磁体天线结构，使核磁共振测井的信噪比问题得到根本性突破。
1988 年，一种综合了“Inside-out”概念和MRI 技术，以人工梯度磁场和自旋回波方法为基础的全新的核磁共振成像测井(MRIL)问世，使核磁共振测井达到实用化要求。
此后，核磁共振测井仪器不断改进，目前，投入商业应用的核磁共振测井仪器的世界知名测井服务公司分别为：斯仑贝谢、哈利伯顿和贝克休斯。
裸眼井常规测井技术简介与应用分析1自然电位测井技术及应用分析1.1井内自然电位产生的机理井内自然电位的产生原因相对复杂，在研究与分析过程中，可以从以下两个方面进行把握：一方面，对于油井而言，地层水含盐浓度以及钻井液含盐浓度的表现在一定程度上可能会对离子的扩散以及岩石颗粒对离子的吸附作用产生至关重要的影响。
另一方面，当地层压力与钻井液柱压力表现不同时，地层孔隙中会产生过滤功能。
其中，功能的作用程度往往与岩石成分以及地层水、钻井液理化性质相关。
客观角度上来看，油井的自然电位主要是由扩散作用产生的。
也就是说，当钻井液柱与地层间所存在的压力差过大时，其所呈现出的过滤作用将会带动井内自然电位产生。
1.2自然电位测井技术应用在应用自然电位测井技术过程中，现场作业人员需要在地面设置参考电极，并在井下设置测量电极，根据二者间的电位差表现实现对裸眼井的勘测分析过程。
一般来说，在应用自然电位测井技术的过程中，作业人员应该对钻井液电阻率以及密度表现情况进行重点把握。
究其原因，主要是因为上述因素往往会对自然电位测井技术应用效率产生一定影响。
除此之外，作业人员还需要根据地层厚度以及地层电阻率表现情况，确立科学合理的自然电位测井技术应用方案。
结合当前应用情况来看，自然电位测井技术可适用于壁层水电阻率判断、储层泥质含量估计等裸眼井勘测工作当中。
2电阻率测井技术及应用分析2.1测量原理分析利用电阻率测井技术的过程中，现场作业人员应该明确电阻率测井技术的测量原理。
根据测量原理的具体表现，对电阻率测井技术方案进行统筹规划与合理部署。
结合以往的经验来看，在进行电阻率测井的过程中，现场作业人员需要在井下设置电极向地层供电，同时需要设置测量电极，目的在于检测电流以及电压变化情况。
根据电流以及电压变化情况获得电阻，并按照相关计算原则乘以某一系数转化为电阻率，根据电阻率数值表现，判别油气水层以及计算地层径向含水饱和度。
2.2应用分析在应用电阻率测井技术的过程中，作业人员可根据裸眼井测井需求的不同，将该项技术细化分为高分辨率阵列感应测井、电阻率成像测井以及三分量感应测井三种技术类型。

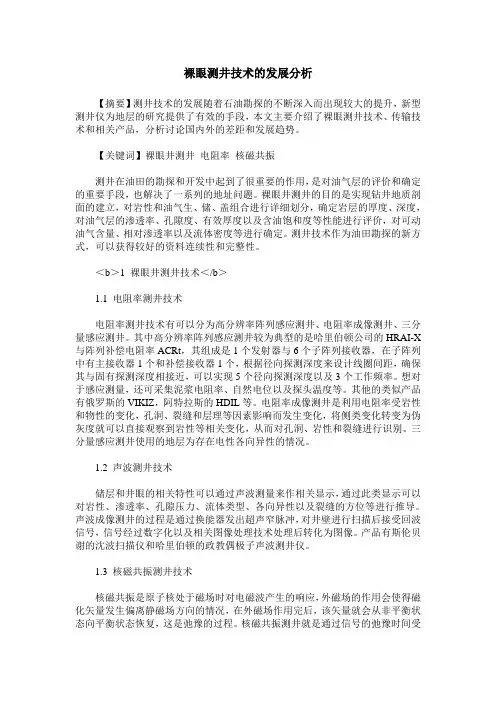

裸眼测井技术的发展分析
【摘要】测井技术的发展随着石油勘探的不断深入而出现较大的提升，新型测井仪为地层的研究提供了有效的手段，本文主要介绍了裸眼测井技术、传输技术和相关产品，分析讨论国内外的差距和发展趋势。
【关键词】裸眼井测井电阻率核磁共振
测井在油田的勘探和开发中起到了很重要的作用，是对油气层的评价和确定的重要手段，也解决了一系列的地址问题。
裸眼井测井的目的是实现钻井地质剖面的建立，对岩性和油气生、储、盖组合进行详细划分，确定岩层的厚度、深度，对油气层的渗透率、孔隙度、有效厚度以及含油饱和度等性能进行评价，对可动油气含量、相对渗透率以及流体密度等进行确定。
测井技术作为油田勘探的新方式，可以获得较好的资料连续性和完整性。
1 裸眼井测井技术
1.1 电阻率测井技术
电阻率测井技术有可以分为高分辨率阵列感应测井、电阻率成像测井、三分量感应测井。
其中高分辨率阵列感应测井较为典型的是哈里伯顿公司的hrai-x与阵列补偿电阻率acrt，其组成是1个发射器与6个子阵列接收器，在子阵列中有主接收器1个和补偿接收器1个，根据径向探测深度来设计线圈间距，确保其与固有探测深度相接近，可以实现5个径向探测深度以及3个工作频率。
想对于感应测量，还可采集泥浆电阻率、自然电位以及探头温度等。
其他
的类似产品有俄罗斯的vikiz，阿特拉斯的hdil等。
电阻率成像测井是利用电阻率受岩性和物性的变化，孔洞、裂缝和层理等因素影响而发生变化，将侧类变化转变为伪灰度就可以直接观察到岩性等相关变化，从而对孔洞、岩性和裂缝进行识别。
三分量感应测井使用的地层为存在电性各向异性的情况。
1.2 声波测井技术
储层和井眼的相关特性可以通过声波测量来作相关显示，通过此类显示可以对岩性、渗透率、孔隙压力、流体类型、各向异性以及裂缝的方位等进行推导。
声波成像测井的过程是通过换能器发出超声窄脉冲，对井壁进行扫描后接受回波信号，信号经过数字化以及相关图像处理技术处理后转化为图像。
产品有斯伦贝谢的沈波扫描仪和哈里伯顿的政教偶极子声波测井仪。
1.3 核磁共振测井技术
核磁共振是原子核处于磁场时对电磁波产生的响应，外磁场的作用会使得磁化矢量发生偏离静磁场方向的情况，在外磁场作用完后，该矢量就会从非平衡状态向平衡状态恢复，这是弛豫的过程。
核磁共振测井就是通过信号的弛豫时间受环境影响的原理来对油层进行识别。
1.4 电缆地层测试技术和井壁取心技术
斯伦贝谢的重复式地层测试器rft和模块式地层动态测试器mdt 可以测试钻探过程中的地层压力和流体。
井壁取心技术主要是针对高含水期存在剩余油分布零散的情况，可以有效的解决预测难的问
题。
2 随钻测井技术
随钻测井仪可辅助作业者进行钻井决策的制定、分析井眼周围的应力状态，提供地质导向，也可实完井与增产中对地层的评价。
该技术包含有以下几种技术：
2.1 传输技术
传输的随钻测井数据有泥浆脉冲遥测、钻杆传输、电磁传输速率和光纤遥测技术，其中较为普遍的传输方式是泥浆脉冲遥测，它与电磁传输速率相当且为双向传输。
2.2 随钻中子测井
随钻中子测井设备有斯伦贝谢的补偿密度中子仪cdn，该设备配有旋转探头，与钛缆连接包含放射源的钻铤以及超声传感器，可提供多轴井径信息。
哈里伯顿的补偿热中子ctn、方位岩性密度ald、康普乐的随钻孔隙度测井系统以及贝克休斯的孔隙度测井在原理
上与中子测井相似，都能实现对钻井中的地层孔隙度、岩性的描述。
2.3 随钻电阻率测井
该技术主要是侧向类测量多个探测深度的聚焦电阻率，适用于地层的电阻率高、存在导电泥浆以及出现高电阻率侵入的环境，其实时成像可以对地层层理的评估、裂缝识别、地层的辅助评价以及对地质导向作业的指导等。
2.4 随钻声波测井
随钻声波仪器主要有哈里伯顿的clss、斯伦贝谢的isonic、贝
克休斯的声波随钻测井仪器apx以及哈里伯顿与休斯敦只能传感器公司合作研制的双阵列单极/偶极双模式声波测井仪bat。
2.5 随钻核磁共振测井
该测井方式可以实现钻井过程中对地层的孔隙度以及束缚水孔隙体积数据提供。
主要的产品有贝克休斯的多频、多磁场梯度侧向测量核磁共振仪器mrex，在单趟测井过程中，该仪器能对多个回波串实现不同采集参数的采集，通过扩散系数来实现油气类型划分、量化，减少了盐饱和泥浆等环境对侧向测量设计的影响。
2.6 随钻地震技术
斯伦贝谢的随钻地震技术可以再钻井过程中提供速度、深度以及时间。
对孔隙压力、灾害层以及目的层的深度进行预测。
哈里伯顿预计智能传感器公司的技术保证地面仪器和井下传感器之间同步是通过应力补偿型石英晶体钟来实现。
2.7 随钻自然伽马测井
随钻自然伽马测井是在钻井工程中应用较早的一类技术，各个公司在原理和测量技术上基本相同，多采用闪烁探测器安装在钻铤内，对地层伽马射线进行测量，由于离钻头位置近，能有效的辅助地层识别，提供地质导向，对地层的异常压力进行预测，对地层进行评价。
2.8 随钻压力与井径测井
环空压力对钻井井漏、井眼失偏等情况做到提前识别和避免。
随钻井径可以对井眼的稳定性、形状进行评估，对水泥用量进行计算
估计。
2.9 随钻成像测井
随钻成像测井是在水基泥浆的环境下，可实现规则井眼的全覆盖成像，实现实时解决和钻井时间的节约，通过传回的图像能预示进入地层的角度，地质导向也更为精确。
该技术的记录图像能清晰的反应层状和扰动泥岩、交错层以及生物扰动砂岩、符合裂缝和裂缝群的产状。
3 裸眼井测井的国内外差距及发展分析
相对于国外的测井仪器，国内的不足主要表现在以下几个方面：目前的测井主要为引进，没有形成一定的产业规模，测井仪器在分辨率、精度和耐温耐压方面不足，在高分辨率阵列感应电阻率和成像仪的研究上水平不足；随钻测井仪器的传输方式落后，且研究能力不足；在水平井和大斜度井的测井仪器、方法方面力量不足。
对于某些技术和仪器，国外还对我国进行封锁，如核磁共振仪以及电缆地层测试器等。
国外在裸眼井测井方面技术较为领先，主要表现在可靠性较高，能耐高温、高压，技术呈现标准化、系列化和组合化，相应的配套水平也较高。
测井技术发展的趋势是研发出更集成化、系列化、组合化的测井仪器。
参考文献
[1] 王英.磁共振测井仪的发展[j].高师理科学刊 2012，4
[2] 彭志海，陈占英，盖玉磊，董军生.高压裸眼井测试技术研
究[j] .油气井测试，2009，4
[3] 彭稳佩，开金舟，蒋勇兵.裸眼井测井遇卡和处理方法[j].江汉石油科技，2009，1。
