主变压器安装分部工程质量验收评定表(精)1. 前言本文档旨在对主变压器安装分部工程的质量验收进行评定，以确保工程质量符合标准要求。
2. 技术要求•主变压器的安装必须符合国家和行业标准，且符合专业规范。
•主变压器的基础、支架、传动系统等应符合设计要求。
•主变压器的各项参数应符合安装及使用要求，并经过检测合格。
3. 质量要求3.1 安装质量•主变压器基础应平整、牢固，符合施工图纸要求。
•主变压器的支架应稳定，无明显变形、脱落现象。
•主变压器与传动系统间的连接应牢固、紧密，无松动。
3.2 电气参数•主变压器的额定容量、额定电压、额定电流等参数应符合施工图纸和有关规定。
•主变压器的绝缘电阻、绝缘强度、接地电阻等参数应符合有关规定，并经过检测合格。
3.3 安全要求•主变压器在运行过程中应稳定可靠，无异常声响、振动等现象。
•主变压器周围应安装防护措施，设有警示标识，确保人员与设备的安全。
4. 检查方法验收单位应按照以下方法进行质量验收评定：1.对主变压器基础、支架、传动系统等部分的安装情况进行检查，检查内容包括位置、尺寸、形状、平整度等。
2.对主变压器的电气参数进行检查，检查内容包括额定容量、额定电压、额定电流、绝缘电阻、绝缘强度等。
3.对主变压器在运行过程中的声响、振动等情况进行检查。
4.对主变压器周围的安全措施进行检查，检查内容包括防护措施、标识等。
5. 验收标准经过检查，主变压器安装分部工程符合下列标准之一者，即为合格：1.主变压器的安装质量符合国家和行业标准、专业规范，并符合设计和施工要求。
2.主变压器的电气参数符合施工图纸和有关规定，并经过检测合格。
3.主变压器在运行过程中无明显异常声响、振动等现象。
4.主变压器周围的安全措施符合有关规定。
6.本文档对主变压器安装分部工程的质量验收评定标准进行了详细的介绍，并阐述了验收的具体方法和要求。
希望参与此工程的所有验收单位都能认真遵循标准和规范，确保工程质量符合要求，从而保障经济效益和社会效益的实现。
备用变压器安装分部工程质量查收评定表工程编号： 5-2表号：DL/T 5161.1表序号分项工程名性评定注称备质结果1变压器本体安装合格2变压器检查主要合格3变压器附件安装合格4变压器注油及密封试验主要合格5就地控制及端子箱安装合格6变压器整体检查主要合格查收结论：质检机构质量查收评定建议签名施工队年月日项目部年月日监理年月日变压器本体安装分项工程质量查验评定表工程编号：表号： DL/T 5161.3表工序查验项目性单质量标准单项质位质量查验结果评定基预埋件按设计规定合格础基础水平偏差mm＜ 5合格安装轨道间距偏差mm＜ 5合格密充气运输气体压力MPa0.01 ～ 0.03合格就性位封前能带油运输不渗油，顶盖螺栓紧固合格检查油绝缘性能标准规定值合格套管与关闭母线中心线主要一致合格滚滚轮安装能灵巧转动合格本装轮体配制动器安装坚固，可拆合格就支墩与变压器及预埋件连结坚固合格位本体接地主要坚固，导通优秀合格冲击值和次数按制造厂规定值合格其余油箱顶部定位装置无变形，无开裂合格查收结论：质检机构质量查验评定建议签名班组年月日施工队年月日变压器检查分项工程质量查验评定表工程编号：表号： DL/T 5161.3表工查验项目性单质量标准质量查验结果单项序质位评定器身各部位主要无挪动合格器各零件外观主要无烧伤、破坏及变形合格身各部位绑扎举措齐备，紧固合格外齐备，无破坏，且防松绝缘螺栓及垫块主要合格观举措靠谱绕组及引出线绝缘层主要完好，包缠坚固密切合格铁铁芯接地主要 1 点，连结靠谱合格芯铁芯绝缘主要用兆欧表加压 1 分钟不闪络合格裸外观无毛刺、尖角、断股、合格断片、拧弯导体焊接满焊、无脱焊合格绕高压应力锥完满合格油路（有围屏者除外）无异物、畅达合格均压障蔽罩完满、无损害合格（500kV 高压侧）组线圈固定检查主要固定坚固合格绕组绝缘主要不低于出厂值的 70％合格连结靠谱合格电开洁净度、弹力无锈蚀、油污、且弹性优秀合格关接触主要靠谱，塞尺塞不进合格压触头对应地点正确、一致合格切零件装置齐备，正确合格换分无操作杆长度三相一致合格接励开装磁转动器动作灵巧、密封优秀合格关置分有开关动作次序主要正确，切换时无开路合格接载开调切换开关密封优秀合格关压变压器检查分项工程质量查验评定表工程编号：表号： DL/T 5161.3表续工查验项目性单质量标准质量查验结果单项序质位评定强油循环管与下优秀合格其轭绝缘接口密封他各部位清理主要无杂物、污迹、屑末合格阀门动作开闭灵巧，指示正确合格回法兰连结紧固，螺栓受力平均；合格联合面无渗油罩器身裸露在空气中主要切合规范 GBJ 147-90合格的时间规定查收结论：质检机构质量查验评定建议签名班组年月日施工队年月日项目部年月日监理年月日变压器附件安装分项工程质量查验评定表工程编号：工查验项目序套管及电流互感器试验升外检接线端子观查高放气塞高座安装地点安绝缘筒装置装压法兰连结套套管检查套法兰连结螺栓管穿线安管引220kV 应力锥出均压球安线装500kV安等电位装装铜片引线与套管连结管低套管检查安压装套法兰连结电开分无传动连杆励关接压磁指示器切换压有分接头地点与装指示器指示置开载关调油室密封内部检查储胶囊或隔阂油柜胶囊或隔阂气密性安装胶囊口密封油位计检查化表号： DL/T 5161.3表性单质量查验结果单项质质量标准评定位主要合格合格坚固，无渗漏油合格高升座最高处合格正确合格正确、不影响套管穿入合格密切合格洁净，无损害，油位正常合格主要齐备，紧固合格顺直、不歪曲合格在均压罩内，深度适合合格在均压障蔽罩内间距 15mm合格左右连结靠谱合格主要连结螺栓紧固，密封优秀合格洁净，无损害合格主要连结螺栓紧固合格回装正确，转动无卡阻合格密封优秀合格主要对应，且连锁、限位正确合格优秀合格洁净、无杂物合格无变形、损害，且洁净合格主要无泄露合格无泄露，呼吸畅达合格反应真切油位合格变压器附件安装分项工程质量查验评定表工程编号：表号： DL/T 5161.3表续 1工查验项目性单质量标准质量查验结果单项序质位评定吸连通管无拥塞、洁净合格湿器油封油位在油面线处合格安装吸湿剂颜色正常合格内部检查无杂物、污迹合格隔阂完满合格压安隔阂与法兰连结主要严实，不与大气相通合格力全释气隔阂地点接点动作正确，绝缘优秀合格放道阀安安装释地点正确合格装及放阀盖及弹簧主要无改动合格器压力电接点检查动作正确，绝缘优秀合格安气校验主要合格合格体继继电器安装地点正确，无渗漏合格电装器连通管高升坡度主要便于气体排向气体继电器合格温温度计校验制造厂已校验合格度插座内介质及密封与箱内油一致，密封优秀计安无压偏、死弯，曲折合格装测温包毛细导管半径＞ 50mm外观检查无变形 , 法兰端面平坦合格密封性试验主要按制造厂规定合格冷支座及拉杆调整主要法兰面平行、密封垫居中不偏爱受压却合格潜油泵联合面严实器流速、差压继电器按制造厂规定合格安装电扇坚固，叶片无变形合格阀门动作操作灵巧，开闭地点正确合格外接收路内壁洁净，流向标记正确合格变压器附件安装分项工程质量查验评定表工程编号：表号： DL/T 5161.3表续 2工检验项性单质量标准质量查验结果单项序目位评定质内部检查洁净，无杂物、污迹合格安净油滤网检查主要完满合格装器吸湿剂白色不透明合格其耐油绝缘导线摆列齐整，保护举措齐备合格接线箱盒坚固，密封优秀合格他控制箱安装坚固合格查收结论：质检机构质量查验评定建议签名班组年月日施工队年月日变压器注油及密封试验分项工程质量查验评定表工程编号：表号： DL/T 5161.3表工查验项目性单质量标准质量查验结果单项序质位评定绝缘油试验主要合格合格油温（ 220kV 及以上变压器）高于器身温度合格器身温度℃＞ 20合格真空度主要按制造厂规定合格变注油前真空保持时间按制造厂规定合格注油（循环）速度L/min按制造厂规定合格压注油过程检查按制造厂规定合格（ 220kV 及以上变压器）器注油后真空保持时间按制造厂规定合格注油油标指示正确合格位油标指示与油枕油面检主要按制造厂规定合格油查高度500kV净油设备出口油温按制造厂规定合格变℃热油箱内温度按制造厂规定合格油循循环时间h按制造厂规定合格环器热油循环后油质试验主要合格合格试整试验压力MPa按制造厂规定合格体试验时间h按制造厂规定合格密验封主要无渗漏合格全部焊缝及联合面密封查收结论：质检机构质量查验评定建议签名班组年月日施工队年月日项目部年月日监理年月日接地控制及端子箱安装分项工程质量查验评定表工程编号：表号： DL/T 5161.8表工查验项目性单质量标准质量查验结果单项序质位评定安装地点按设计规定合格落地箱底座超出地面尺寸㎜按设计规定（无设计规准时合格宜为 10）悬挂箱中心至地面高度m 按设计规定，一般为 1.2 ～合格1.5箱安装垂直度偏差㎜＜ 1.5合格户外箱体的密封主要优秀，防水、防潮、防尘合格体紧固件表面办理镀锌合格紧固件检查主要齐备、完满、紧固合格安箱架接地连结主要靠谱合格震动场所的防震举措按设计规定合格装装有电气可开启屏门的接地用软铜导线靠谱接地合格箱面标记齐备合格电器元件安装合格按设计规定熔断器、熔丝配置合格查收结论：质检机构质量查验评定建议签名班组年月日施工队年月日变压器整体检查分项工程质量查验评定表工程编号：表号： DL/T 5161.3表工查验项目性单质量查验结果单项序质质量标准评定位铭牌及接线图标记齐备，清楚合格全部附件安装正确，坚固合格油系统阀门翻开，且指示正确合格变压器外观洁净，顶盖无遗留物合格分接开关地点及指示切合运转要求地点合格指示正确油位主要正常合格变测温装置指示正确合格压气体继电器主要模拟试验优秀合格器冷却装置试运优秀，联动靠谱合格整事故排油消防设备主要完满，投运靠谱合格体试验项目主要合格，无漏项合格检整体密封主要无渗油合格相色标记齐备，正确合格查铁芯和夹件接合格地引出套管坚固，导通优秀接高压套管末屏合格电流互感器备短路后靠谱接地合格用二次端子地本体及基础坚固，导通优秀合格引线与主接地坚固，导通优秀合格网连结孔洞封堵严实合格查收结论：质检机构质量查验评定建议签名班组年月日施工队年月日项目部年月日监理年月日。
35kV***变电站扩建工程施工质量验收及评定项目划分表**电力集团有限责任公司35kV***电站扩建工程项目部编制说明为规范和统一**35kV**变电站增容扩建工程的施工质量检查、验收和单位工程质量评定，加强工程建设质量的管理与控制，保证工程质量，特制定本划分表。
本施工质量验收及评定项目划分表依据工程实际和现行国家有关工程质量的法律、法规、管理标准、技术规范及电力行业有关标准所编制，并符合国家标准和有关强制性标准的规定。
**35kV**变电站增容扩建工程施工质量验收及评定项目划分表分为单位工程、子单位工程、分部工程、子分部工程、分项工程和检验批。
检验批质量验收记录中主控项目、一般项目的划分以及“质量标准”的内容与《35kV～110kV变电站工程施工质量验收及评定规程》一致。
检验批是按同一生产条件或规定方式汇总起来供检验用的，由一定数量样本组成的检验体；可根据施工及质量控制和专业验收需要按施工段进行划分。
分项工程按施工工艺、主要工种、材料划分，由一个或若干个检验批组成。
分项工程所含的检验批均应符合合格质量的规定；所含检验批的质量验收记录应完整。
如模板分项、混凝土分项等。
分部工程按专业性质、建筑部位确定的各分项工程的汇总。
工程施工质量检查、验收和单位工程质量评定均应在施工单位自行检查、评定的基础上进行；隐蔽工程在隐蔽前应由施工单位通知有关单位进行验收并形成验评文件；涉及结构安全的试块、试件以及有关材料应按规定进行见证取样检测；工程观感质量和结构尺寸应由验收人员通过现场检查共同确认。
35kV**变电站扩建工程质量检验项目划分表(电气安装部分)工程编号工程项目名称性质质检机构验评范围质量验评及签证表编号（DL/T）单位工程分部工程分项工程施工单位监理单位班组施工队项目部1 主变压器系统设备安装√√√5161.1-表4.0.31 主变压器安装√√√5161.1-表4.0.21 主变压器本体安装√√√√5161.3-表1.0.3-12 主变压器器身检查主要√√√√5161.3-表1.0.3-23 主变压器附件安装√√√√5161.3-表1.0.3-34 主变压器注油及密封试验主要√√√√5161.3-表1.0.3-45 主变压器整体检查主要√√√√5161.3-表1.0.3-52 主变压器系统附属设备安装√√√5161.1-表4.0.21 控制柜及端子箱检查安装√√5161.8-表4.0.22 主变压器带电试运主要√√√5161.3-表4.0.92 主控及直流设备安装√√√5161.1-表4.0.31 主控设备安装√√√5161.1-表4.0.21 控制及保护和自动化屏安装√√5161.8-表1.0.2 5161.8-表5.0.22 直流屏及充电设备安装√√5161.13-表2.0.23 二次回路检查及接线√√5161.8-表7.0.2 2 蓄电池组安装√√√5161.1-表4.0.21 蓄电池安装√√√√5161.9-表1.0.2 5161.9-表2.0.22 充放电及容量测定√√√√5161.9-表3.0.3 5161.9-表3.0.43 35kV配电装置安装√√√5161.1-表4.0.31 主母线安装√√√5161.1-表4.0.21 绝缘子串安装√√5161.4-表2.0.22 软母线安装√√√√5161.4-表7.0.23 基础设备支架安装√√5165.2-表1.0.1 工程编号工程项目名称性质检机构验评范围质量验评及签证单位工程分部工程分项工程质施工单位监理单位表编号（DL/T）班组施工队项目部4 隔离开关及接地开关安装主要√√√√5161.2-表5.0.15 断路器安装主要√√√√5161.2-表2.0.15161.2-表2.0.26 端子箱安装√√5161.8-表4.0.2 2 电压互感器及避雷器安装√√√√5161.1-表4.0.21 避雷器安装√√5161.2-表6.0.22 电压互感器安装√√5161.3-表3.0.23 基础设备支架安装√√5165.2-表1.0.14 隔离开关及接地开关安装主要√√√√5161.2-表5.0.15 端子箱安装√√5161.8-表4.0.26 引下线及跳线安装√√√√5161.4-表7.0.2 3 进线间隔安装√√√5161.1-表4.0.21 基础设备支架安装√√5165.2-表1.0.12 隔离开关及接地开关安装√√√√5161.2-表5.0.13 端子箱安装√√5161.8-表4.0.24 断路器安装主要√√√√5161.2-表2.0.15161.2-表2.0.25 引下线及跳线安装√√√√5161.4-表7.0.2410kV配电装置安装（配电柜及母线桥）√√√5161.1-表4.0.3 1 配电柜安装√√5161.1-表4.0.11 母线安装主要√√√√5161.4-表3.0.22 断路器检查主要√√√√5161.2-表3.0.25161.2-表4.0.13 二次回路检查接线√√5161.8-表7.0.24 固定式高压成套配电柜安装√√√5161.1-表4.0.2工程编号工程项目名称性质检机构验评范围质量验评及签证单位工程分部工程分项工程质施工单位监理单位表编号（DL/T）班组施工队项目部2 母线安装主要√√√√5161.4-表3.0.21 支柱绝缘子安装5161.4-表2.0.32 母线安装主要√√√√5161.4-表3.0.23 10KV高压配电装置带电试运√√5161.1表5.0.5-15 无功补偿装置安装√√√5161.1-表4.0.31 电抗器安装√√√5161.1-表4.0.21 电抗器安装主要√√√√5161.3-表1.0.22 电容器安装√√√5161.1-表4.0.21 电容器安装√√√√5161.2-表7.0.32 放电线圈安装√√√√5161.2-表7.0.43 隔离开关及接地开关安装主要√√√√5161.2-表5.0.11 隔离开关及接地开关安装主要√√√√5161.2-表5.0.1 6 全站电缆施工√√√5161.1-表4.0.31 电缆管配制及敷设√√√5161.1-表4.0.21 电缆管配制及敷设√√5161.5-表1.0.22 电缆敷设√√√5161.1-表4.0.21 屋内电缆敷设√√5161.5-表2.0.22 屋外电缆敷设√√5161.5-表2.0.33 电力电缆终端头制作及安装√√√5161.1-表4.0.21 电力电缆终端制作及安装√√5161.5-表3.0.24 控制电缆终端制作及安装√√√5161.1-表4.0.21 控制电缆终端制作及安装√√5161.5-表3.0.3（土建部分项目划分表）工程编号工程名称验收单位本标准编号单位工程子单位工程分部工程子分部工程分项工程检验批施工单位勘测单位设计单位监理单位建设单位01 综合楼√√√√表3.0.18-（4～8）01 地基与基础工程√√√√表3.0.18-301 土方√√√√表3.0.18-301 定位及高程控制√√表3.0.18-201 定位及高程控制√√表5.2.102 挖方√√表3.0.18-201 开挖√√表5.3.103 填方√√表3.0.18-201 土方回填√√表5.3.202 桩基工程√√表3.0.18-301 钢筋混凝土预制桩(打桩) √√表3.0.18-201 钢筋混凝土预制桩(打桩) √√表5.4.2003 混凝土基础√√√表3.0.18-301 垫层√√表3.0.18-201 垫层√√表5.12.702 基础模板√√表3.0.18-201 模板安装√√表5.10.102 模板拆除√√表5.10.303 基础钢筋√√表3.0.18-201 钢筋加工√√表5.10.402 钢筋安装√√表5.10.504 基础混凝土√√表3.0.18-201 混凝土施工√√表5.10.7表4.0.1-1（续）工程编号工程名称验收单位本标准编号单位工程子单位工程分部工程子分部工程分项工程检验批施工单位勘测单位设计单位监理单位建设单位02 混凝土外观及结构尺寸偏差√√表5.10.804 沟道√√√表3.0.18-301 沟道垫层√√表3.0.18-201 垫层√√表5.12.702 沟道模板√√表3.0.18-201 模板安装√√表7.3.202 模板拆除√√表5.10.303 沟道钢筋√√表3.0.18-201 钢筋加工√√表5.10.402 钢筋安装√√表7.3.504 沟道砌体√√表3.0.18-201 沟道砌体√√表7.3.105 沟道混凝土√√表3.0.18-201 混凝土施工√√表5.10.702 混凝土沟道外观尺寸偏差√√表7.3.806 沟道一般抹灰√√表3.0.18-201 沟道一般抹灰√√表5.13.107 钢构件焊接√√表3.0.18-201 钢构件焊接√√表5.11.108 盖板钢筋√√表3.0.18-201 钢筋加工√√表5.10.402 钢筋安装√√表5.10.509 盖板混凝土√√表3.0.18-201 混凝土施工√√表5.10.702 混凝土盖板外观尺寸偏差√√表7.3.1510 钢盖板制作√√表3.0.18-2表4.0.1-1（续）工程编号工程名称验收单位本标准编号单位工程子单位工程分部工程子分部工程分项工程检验批施工单位勘测单位设计单位监理单位建设单位01 钢盖板制作√√表7.3.1611 盖板安装√√表3.0.18-201 盖板安装√√表7.3.1705 主变基础√√√表3.0.18-301 垫层√√表3.0.18-201 垫层√√表5.12.702 模板√√表3.0.18-201 模板安装√√表6.6.102 模板拆除√√表5.10.303 钢筋√√表3.0.18-201 钢筋加工√√表5.10.402 钢筋安装√√表5.10.504 混凝土√√表3.0.18-201 混凝土施工√√表5.10.702 混凝土外观及结构尺寸√√表6.6.706 支架基础√√√表3.0.18-301 垫层√√表3.0.18-201 垫层√√表5.12.702 模板√√表3.0.18-201 模板安装√√表6.2.202 模板拆除√√表5.10.303 钢筋√√表3.0.18-201 钢筋加工√√表5.10.402 钢筋安装√√表5.10.504 混凝土√√表3.0.18-2表4.0.1-1（续）工程编号工程名称验收单位本标准编号单位工程子单位工程分部工程子分部工程分项工程检验批施工单位勘测单位设计单位监理单位建设单位01 混凝土施工√√表5.10.702 混凝土外观及结构尺寸√√表6.2.1002 主体工程√√√表3.0.18-301 混凝土结构√√√表3.0.18-301 模板√√表3.0.18-201 模板安装√√表5.10.102 模板拆除√√表5.10.302 钢筋√√表3.0.18-201 钢筋加工√√表5.10.402 钢筋安装√√表5.10.503 混凝土√√表3.0.18-201 混凝土施工√√表5.10.702 混凝土外观及结构尺寸√√表5.10.802 砌体工程√√√表3.0.18-301 砖砌体√√表3.0.18-201 砖砌体√√表5.9.103 建筑装饰装修√√√表3.0.18-301 地面√√√表3.0.18-301 基层√√表3.0.18-201 基层√√表5.12.802 面层√√表3.0.18-201 面层√√表5.12.17、2202 抹灰√√√表3.0.18-301 一般抹灰√√表3.0.18-201 一般抹灰√√表5.13.1表4.0.1-1（续）工程编号工程名称验收单位本标准编号单位工程子单位工程分部工程子分部工程分项工程检验批施工单位勘测单位设计单位监理单位建设单位03 门窗√√√表3.0.18-301 木门安装√√表3.0.18-201 木门安装√√表5.14.202 金属门窗安装√√表3.0.18-201 金属门窗安装√√表5.14.3、403 特种门安装√√表3.0.18-201 特种门安装√√表5.14.704 饰面砖√√√表3.0.18-301 饰面砖粘贴√√表3.0.18-201 饰面砖粘贴√√表5.17.205 涂饰√√√表3.0.18-301 水性涂料涂饰√√表3.0.18-201 水性涂料涂饰√√表5.19.106 细部√√√表3.0.18-301 护栏和扶手制作与安装√√表3.0.18-201 护栏和扶手制作与安装√√表5.20.404 建筑屋面√√√表3.0.18-301 屋面找平层√√表3.0.18-201 屋面找平层√√表5.21.102 屋面卷材防水层√√表3.0.18-201 屋面卷材防水层√√表5.21.303 屋面涂膜防水层√√表3.0.18-201 屋面涂膜防水层√√表5.21.404 屋面细石混凝土防水层√√表3.0.18-201 屋面细石混凝土防水层√√表5.21.5表4.0.1-1（续）工程编号工程名称验收单位本标准编号单位工程子单位工程分部工程子分部工程分项工程检验批施工单位勘测单位设计单位监理单位建设单位05 屋面工程细部构造√√表3.0.18-201 屋面工程细部构造√√表5.21.1006 架空屋面√√表3.0.18-201 架空屋面√√表5.21.1105 建筑给水、排水√√√表3.0.18-301 室内给水系统√√√表3.0.18-301 室内给水管道及配件安装√√表3.0.18-201 室内给水管道及配件安装√√表5.23.102 室内排水系统√√√表3.0.18-301 室内排水管道及配件安装√√表3.0.18-201 室内排水管道及配件安装√√表5.23.402 雨水管道及配件安装√√表3.0.18-201 雨水管道及配件安装√√表5.23.503 卫生器具及配件安装√√√表3.0.18-301 卫生器具安装√√表3.0.18-201 卫生器具安装√√表5.23.602 卫生器具给水配件安装√√表3.0.18-201 卫生器具给水配件安装√√表5.23.703 卫生器具排水配件安装√√表3.0.18-201 卫生器具排水配件安装√√表5.23.806 建筑电气√√√表3.0.18-301 电气照明安装工程√√√表3.0.18-301 动力、照明配电箱（盘）安装√√表3.0.18-201 动力、照明配电箱（盘）安装√√表5.24.102 电线导管、电缆导管和线槽敷设√√表3.0.18-2表4.0.1-1（续）工程编号工程名称验收单位本标准编号单位工程子单位工程分部工程子分部工程分项工程检验批施工单位勘测单位设计单位监理单位建设单位01 电线导管、电缆导管和线槽敷设√√表5.24.203 电线、电缆穿管和线槽敷线√√表3.0.18-201 电线、电缆穿管和线槽敷线√√表5.24.304 电缆头制作、接线和线路绝缘测试√√表3.0.18-201 电缆头制作、接线和线路绝缘测试√√表5.24.505 普通灯具安装√√表3.0.18-201 普通灯具安装√√表5.24.606 专用灯具安装√√表3.0.18-201 专用灯具安装√√表5.24.707 开关、插座安装√√表3.0.18-201 开关、插座安装√√表5.24.808 建筑物照明通电试运行√√表3.0.18-201 建筑物照明通电试运行√√表5.24.907 通风与空调工程√√√表3.0.18-301 通风机安装√√表3.0.18-201 通风机安装√√表5.25.508 支架安装√√√表3.0.18-301 支架吊装√√表3.0.18-201 支架吊装√√表6.4.402 事故油池及排油管√√√√表3.0.18-（4～6、8）01 事故油池及排油管√√√表3.0.18-301 垫层√√表3.0.18-201 垫层√√表5.12.702 模板√√表3.0.18-201 模板安装√√表5.10.1表4.0.1-1（续）工程编号工程名称验收单位本标准编号单位工程子单位工程分部工程子分部工程分项工程检验批施工单位勘测单位设计单位监理单位建设单位02 模板拆除√√表5.10.303 钢筋√√表3.0.18-201 钢筋加工√√表5.10.402 钢筋安装√√表5.10.504 混凝土√√表3.0.18-201 混凝土施工√√表5.10.702 混凝土外观及结构尺寸√√表5.10.805 砌体√√表3.0.18-201 砖砌体√√表5.9.106 抹灰√√表3.0.18-201 一般抹灰√√表5.13.107 排油管道安装√√表3.0.18-201 排油管道安装√√表8.3.103站区道路、电缆沟、照明及其他工程√√√√表3.0.18-（4～8）01 地基工程√√√√表3.0.18-301 土方√√√√表3.0.18-301 定位及高程控制√√表3.0.18-201 定位及高程控制√√表5.2.102 挖方√√表3.0.18-201 开挖√√表5.3.103 填方√√表3.0.18-201 土方回填√√表5.3.202 桩基工程√√√√表3.0.18-301 钢筋混凝土预制桩(打桩) √√表3.0.18-2表4.0.1-1（续）工程编号工程名称验收单位本标准编号单位工程子单位工程分部工程子分部工程分项工程检验批施工单位勘测单位设计单位监理单位建设单位01 钢筋混凝土预制桩(打桩) √√表5.4.2002 站区道路√√√表3.0.18-301 路基√√表3.0.18-201 路基√√表7.2.102 基层√√表3.0.18-201 基层√√表7.2.2~表7.2.603 面层√√表3.0.18-201 混凝土施工√√表5.10.702 水泥混凝土路面√√表7.2.704 预制块（地砖）路面√√表3.0.18-201 预制块（地砖）路面√√表7.2.903 电缆沟√√√表3.0.18-301 砖砌体沟道√√√表3.0.18-301 垫层√√表3.0.18-201 垫层√√表5.12.702 模板√√表3.0.18-201 模板安装√√表7.3.202 模板拆除√√表5.10.303 钢筋√√表3.0.18-201 钢筋加工√√表5.10.402 钢筋安装√√表7.3.504 混凝土√√表3.0.18-201 混凝土施工√√表5.10.702 混凝土外观及结构尺寸√√表7.3.8表4.0.1-1（续）工程编号工程名称验收单位本标准编号单位工程子单位工程分部工程子分部工程分项工程检验批施工单位勘测单位设计单位监理单位建设单位05 沟道砌筑√√表3.0.18-201 沟道砌筑√√表7.3.106 一般抹灰√√表3.0.18-201 一般抹灰√√表5.13.102 混凝土沟道√√√表3.0.18-201 垫层√√表3.0.18-201 垫层√√表5.12.702 模板√√表3.0.18-201 模板安装√√表7.3.202 模板拆除√√表5.10.303 钢筋√√表3.0.18-201 钢筋加工√√表5.10.402 钢筋安装√√表7.3.504 混凝土√√表3.0.18-201 混凝土施工√√表5.10.702 混凝土外观及结构尺寸√√表7.3.803 盖板制作与安装√√√表3.0.18-301 钢构件焊接√√表3.0.18-201 钢构件焊接√√表5.11.102 钢筋√√表3.0.18-201 钢筋加工√√表5.10.402 钢筋安装√√表5.10.503 混凝土√√表3.0.18-201 混凝土施工√√表5.10.702 混凝土外观及结构尺寸√√表7.3.15表4.0.1-1（续）工程编号工程名称验收单位本标准编号单位工程子单位工程分部工程子分部工程分项工程检验批施工单位勘测单位设计单位监理单位建设单位04 钢盖板制作√√表3.0.18-201 钢盖板制作√√表7.3.1605 盖板安装√√表3.0.18-201 盖板安装√√表7.3.1704 站区照明√√√表3.0.18-301 电缆沟内电缆敷设√√表3.0.18-201 电缆沟内电缆敷设√√表7.4.202 配电箱(盘)安装√√表3.0.18-201 配电箱(盘)安装√√表5.24.103 电线导管、电缆管线槽敷设安装√√表3.0.18-201 电线导管、电缆管线槽敷设安装√√表7.4.404 电线、电缆穿管和线槽敷线√√表3.0.18-201 电线、电缆穿管和线槽敷线√√表5.24.305 普通灯具安装√√表3.0.18-201 普通灯具安装√√表5.24.606 电缆头制作、接线和线路绝缘测试√√表3.0.18-201 电缆头制作、接线和线路绝缘测试√√表5.24.507 建筑物景观照明灯和庭院灯安装√√表3.0.18-201 建筑物景观照明灯和庭院灯安装√√表7.4.808 照明通电试运行√√表3.0.18-201 照明通电试运行√√表5.24.904 消防水池√√√√表3.0.18-（4～6、8）01 地基与基础工程√√√√表3.0.18-301 土方√√√√表3.0.18-301 定位及高程控制√√表3.0.18-2表4.0.1-1（续）工程编号工程名称验收单位本标准编号单位工程子单位工程分部工程子分部工程分项工程检验批施工单位勘测单位设计单位监理单位建设单位01 定位及高程控制√√表5.2.102 挖方√√表3.0.18-201 开挖√√表5.3.103 填方√√表3.0.18-201 土方回填√√表5.3.202 桩基工程√√表3.0.18-301 钢筋混凝土预制桩(打桩) √√表3.0.18-201 钢筋混凝土预制桩(打桩) √√表5.4.2003 混凝土基础√√√表3.0.18-301 垫层√√表3.0.18-201 垫层√√表5.12.702 基础模板√√表3.0.18-201 模板安装√√表5.10.102 模板拆除√√表5.10.303 基础钢筋√√表3.0.18-201 钢筋加工√√表5.10.402 钢筋安装√√表5.10.504 基础混凝土√√表3.0.18-201 混凝土施工√√表5.10.702 混凝土外观及结构尺寸偏差√√表5.10.802 主体工程√√√表3.0.18-301 模板√√表3.0.18-201 模板安装√√表5.10.102 模板拆除√√表5.10.302 钢筋√√表3.0.18-2表4.0.1-1（续）工程编号工程名称验收单位本标准编号单位工程子单位工程分部工程子分部工程分项工程检验批施工单位勘测单位设计单位监理单位建设单位01 钢筋加工√√表5.10.402 钢筋安装√√表5.10.503 混凝土√√表3.0.18-201 混凝土施工√√表5.10.702 混凝土外观及结构尺寸√√表5.10.804 钢结构制作（安装）焊接√√表3.0.18-201 钢结构制作（安装）焊接√√表5.11.103 建筑装饰装修√√√表3.0.18-301 抹灰√√√表3.0.18-301 一般抹灰√√表3.0.18-201 一般抹灰√√表5.13.102 涂饰√√√表3.0.18-301 水性涂料涂饰√√表3.0.18-201 水性涂料涂饰√√表5.19.105 站区给水、排水√√√√表3.0.18-（4～8）01 土方√√√√表3.0.18-301 定位及高程控制√√表3.0.18-201 定位及高程控制√√表5.2.102 挖方√√表3.0.18-201 开挖√√表5.3.103 填方√√表3.0.18-201 土方回填√√表5.3.202 站区给水√√√表3.0.18-301 给水管道安装√√表3.0.18-201 给水管道安装√√表8.2.1表4.0.1-1（续）工程编号工程名称验收单位本标准编号单位工程子单位工程分部工程子分部工程分项工程检验批施工单位勘测单位设计单位监理单位建设单位03 站区排水√√√表3.0.18-301 排水管道√√√表3.0.18-301 排水管道安装√√表3.0.18-201 排水管道安装√√表8.3.102 排水管沟及井池√√表3.0.18-201 排水管沟及井池√√表8.3.202 砖砌沟道√√√表3.0.18-301 垫层√√表3.0.18-201 垫层√√表5.12.702 砖砌沟道√√表3.0.18-201 砖砌沟道√√表7.3.103 沟道一般抹灰√√表3.0.18-201 沟道一般抹灰√√表5.13.103 污水处理（化粪池）表3.0.18-301 模板√√表3.0.18-201 模板安装√√表5.10.102 模板拆除√√表5.10.302 钢筋√√表3.0.18-201 钢筋加工√√表5.10.402 钢筋安装√√表5.10.503 混凝土√√表3.0.18-201 混凝土施工√√表5.10.702 混凝土外观及结构尺寸√√表5.10.804 砖砌体√√表3.0.18-201 砖砌体√√表5.9.1表4.0.1-1（续）工程编号工程名称验收单位本标准编号单位工程子单位工程分部工程子分部工程分项工程检验批施工单位勘测单位设计单位监理单位建设单位05 一般抹灰√√表3.0.18-201 一般抹灰√√表5.13.104 盖板制作与安装√√√表3.0.18-301 盖板模板√√表3.0.18-201 盖板模板安装√√表7.3.902 盖板模板拆除√√表5.10.302 盖板钢筋√√表3.0.18-201 盖板钢筋加工√√表5.10.402 盖板钢筋安装√√表5.10.503 盖板混凝土√√表3.0.18-201 盖板混凝土施工√√表5.10.702 盖板混凝土外观及结构尺寸√√表7.3.1504 钢盖板制作√√表3.0.18-201 钢盖板制作√√表7.3.1605 盖板安装√√表3.0.18-201 盖板安装√√表7.3.17。
主变压器安装分部工程质量验收评定表
工程编号：1-1 Q/CSG表1.1
主变压器本体安装分项工程质量检验评定表
工程编号：1-1-2 Q/CSG表1.1.2
Q/CSG表1.1.2（续）
主变压器附件安装分项工程质量检验评定表
工程编号：1-1-3 Q/CSG表1.1.3
Q/CSG 表1.1.3（续）1
Q/CSG表1.1.3（续）2
主变压器注油及密封试验分项工程质量检验评定表
工程编号： 1-1-4 Q/CSG表1.1.4
主变压器整体检查分项工程质量检验评定表
工程编号：1-1-5 Q/CSG表1.1.5
1号主变压器系
统附属设备安装分部工程质量验收评定表
工程编号：1-2 Q/CSG表1.2
中性点隔离开关安装分项工程质量检验评定表
工程编号：1-2-1 Q/CSG表1.2.1
中性点电流互感器安装分项工程质量检验评定表
工程编号：1-2-2 Q/CSG表1.2.2
工程编号：1-2-3 Q/LD表1.2.3
工程编号：1-2-3 Q/LD表1.2.3-01
中性点软母线安装分项工程质量检验评定表
Q/CSG表1.2.5-2(续)
控制柜及端子箱安装分项工程质量检验评定表
二次回路检查及接线分项工程质量检验评定表
Q/CSG表1.2.8（续）
二次回路检查及接线分项工程质量检验评定表
Q/CSG表1.2.8（续）。

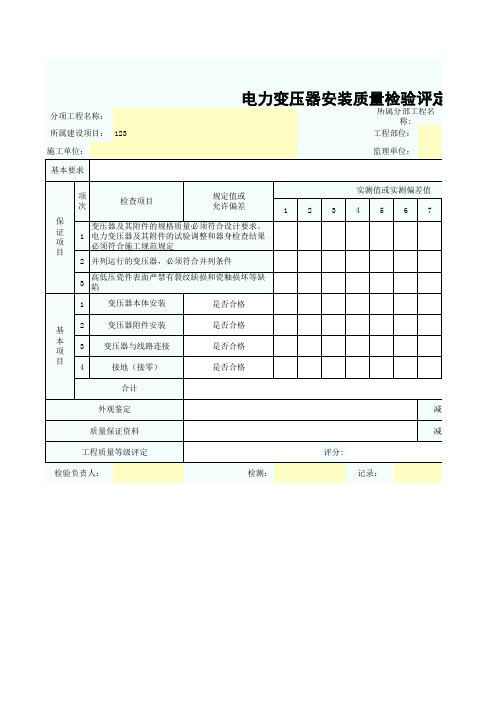

（RFJ01-2002）10.5一1 国家人防质监站监制变压器安装分项工程质量验收记录表
说明
本表适用于变压器安装。
保证项目：
检查数量：全数检查。
检验方法：1项检查安装和调整试验记录。
2项实测或检查定相记录。
3项观察检查。
基本项目：
记录代号：优良∨，合格○，不合格×。
1.变压器安装
合格：位置正确，就位后轮子固定可靠；装有气体继电器的变压器顶盖，沿气体继电器的气流方向有1%~1.5%的升高坡度。
优良：在合格基础上，器身表面干净清洁，油漆完整。
检查数量：全数检查。
检验方法：观察检查和实测或检查安装记录。
2.变压器与线路连接
合格：（1）连接紧密，连接螺栓的锁紧装置齐全，瓷套管不受外力。
（2）零线沿器身向下接至接地装置的线段固定牢靠；
（3）器身各附件间连接的导线有保护管，保护管、接线盒固定牢靠，盒盖齐全。
优良：在合格基础上，引向变压器的母线及其支架、电线保护管和接零线等均便于拆卸，不妨碍变压器检修；连接用的螺纹露出螺母
2~3扣；保护管颜色一致，支架防腐完整。
检查数量：全数检查。
检验方法：观察检查。
3.接地（接零）
合格：变压器及其附件外壳和其他非带电金属部件接地（接零）支线敷设连接紧密、牢固，接地（接零）线截面选用正确，需防腐的部
分涂漆均匀无遗漏。
优良：在合格基础上，线路走向合理，色标准确，涂刷后不污染设备和工程。
检查数量：抽查5处。
检验方法：观察检查。
