TD-LTE上行干扰定位方法与排查指导手册引言TD-LTE（Time Division-Long Term Evolution）是一种4G移动通信技术，其上行信号受到干扰会影响网络性能和用户体验。

这篇文档旨在介绍TD-LTE上行干扰的定位方法和提供排查指导手册，帮助网络运维人员快速定位和解决干扰问题。

TD-LTE上行干扰的定义TD-LTE上行干扰是指在TD-LTE系统的上行频带中，由于外部因素导致信号质量下降，从而影响到正常设备的通信质量。

常见的干扰源包括其他无线通信设备、电磁干扰、天气条件等。

TD-LTE上行干扰的定位方法现场勘测1.使用专业的功率分析仪进行场强测试，记录各个位置的信号强度。

根据测试结果，可以初步判断干扰源的方位和强度。

2.根据勘测结果，在网络管理系统中标记出干扰源所在的区域，并记录对应的信息，便于后续排查和干扰源的定位。

特殊干扰事件分析1.根据用户投诉或网络性能异常的事件记录，对特定时间段的数据进行分析。

通过分析这些事件发生的时间、地点和规律，可以初步确定干扰源的可能性和范围。

2.基于事件发生的时段和地点，对相关设备进行深度排查和监测，利用网络管理系统提供的工具分析干扰源的特征和影响范围。

频谱监测与分析1.使用频谱分析仪对TD-LTE上行频段进行监测，识别异常频谱特征。

干扰源通常具有特殊的频谱分布，通过频谱分析可以帮助定位干扰源。

2.借助频谱分析仪提供的功率谱图、水平图和瀑布图等视图，可以更直观地观察到频谱上的干扰特征，进一步确定干扰源的方位和类型。

其他辅助工具1.利用网络管理系统提供的相关工具，如无线性能监控、用户分析等，结合干扰事件发生时的数据记录，进行数据分析，找出与事件相关的关键信息，以帮助确定干扰源的位置。

2.配合现场勘测和频谱监测的结果，利用数学建模和计算机仿真等方法，进一步提高定位干扰源的准确性。

TD-LTE上行干扰的排查指导手册前期准备1.确认干扰事件的特征和范围。

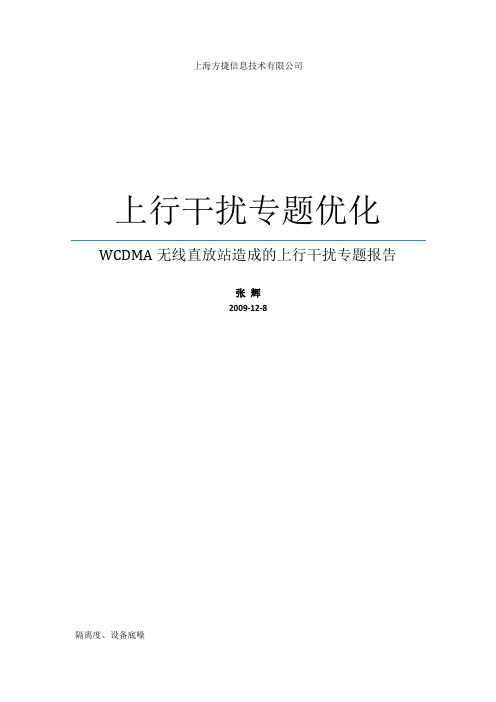

上海方捷信息技术有限公司上行干扰专题优化WCDMA无线直放站造成的上行干扰专题报告张辉2009-12-8隔离度、设备底噪WCDMA无线直放站造成的上行干扰专题报告一、问题回顾：温州市联通大楼基站（WZW0192）出现的干扰现象，严重影响了全网网络指标。

现场项目组安排专职人员陆续进行扫频定位处理，问题最终定位于：WCDMA无线直放站造成的外部干扰。

随后我们对该无线直放站进行了核查和关闭，现场扫频测试发现干扰消失，之后网管统计RSSI值为-106dBm左右。

问题解决程度：ok二、测试设备：Anritsu MS2711D Spectrum Master(频谱分析仪，干扰分析仪)；TDJ-0825DSAL宽频定向天线(800-960/1710-2500MHz)基于对联通大楼基站干扰的处理经验，我们根据网管统计报告结果，对RSSI值大于-93dBm的区域进行扫频处理，扫频重点对象是该区域的WCDMA无线直放站。

下一步我们会着重对温州市所有WCDMA无线直放站进行逐一排查，要求直放站施主天线附近无线底噪小于-105dBm。

三、测试中遇到的问题：1、施主天线和重发天线距离太近，可能会引起自激干扰（措施：建议升高、拉远施主天线和重发天线的距离，增大隔离度）；隔离度严重不够的站点：龙湾富春江路诚鸿花苑专卖店、瓯浦洋李长春专卖店、黄龙双岙路汤双文专卖店、温州双屿新泽（陈琼）专卖店。

诚鸿花苑专卖店如图1、2、3所示：施主天线重发天线图1 图2三合板隔板墙施主重发水平间距不超4米诚鸿花苑专卖店图3温州市区及市郊采用直放站进行覆盖的这些合作营业厅、卖场，面积都比较小，一般只有1面重发天线，对设备的输出功率输出要求不高，输出功率在15dBm左右即可满足覆盖要求，设备的实际使用增益也相应较小，在一定程度上降低了应用环境对隔离度要求，但仍然需要满足隔离度F>G+15dB（F:隔离度;G:直放站下行实际增益），否则设备工作不稳定，会产生自激，龙湾富春江路诚鸿花苑专卖店就是这种情况。

浅析WCDMA网络优化中上行干扰的分析与排查摘要:本文对WCDMA系统干扰分析与排查的方法进行了研究,介绍了干扰发现和排查的必要工具和方法,并通过实例阐述了对WCDMA上行系统外部干扰的判断、分析和排查的详细过程。

关键词:WCDMA RTWP 上行干扰移动通信1 引言随着移动通信从2G向3G的过渡,新技术不断得到应用,加之移动网络运营商日益发展,频率资源日趋紧张,频率干扰问题开始突显。

在WCDMA网络优化中通常会遇到干扰问题,干扰抬升基站噪声水平,严重影响基站的正常工作。

这些干扰通常由于基站规划不合理、导频污染、微波通信、直放站或手机信号屏蔽器等引起,而且部分干扰源不易查找,如不尽快解决将会严重影响用户感受度。

因此,如何运用科学的方法、适当的工具快速准确地搜索并排除干扰就更加重要。

2 干扰种类和干扰处理流程2.1 干扰种类目前,中国联通WCDMA网络使用的工作频段为:上行1940～1955MHz,下行2130～2145MHz。

根据频段可将干扰划分为上行干扰和下行干扰;根据频点可将干扰划分为同频干扰和异频干扰;根据干扰来源可将干扰划分为内部干扰和外部干扰[1]。

2.2 干扰处理流程干扰自发现到排除的处理流程如图1所示。

3 WCDMA上行干扰数据采集及排查方法3.1 干扰数据采集由于干扰问题定位的复杂性,在问题定位前进行充分并且准确的数据采集就成为解决干扰问题的关键。

通常干扰可以通过DT/CQT 测试或者基站RTWP数据分析发现:(1)在进行DT/CQT时,根据上行干扰的特点,如果该段区域测试数据显示手机RxPower、RSCP、Ec/No比较正常,但TxPower异常高,则该基站可能受到上行干扰影响。

(2)通常情况下空载的WCDMA基站在未受到上行干扰影响时,其RTWP值在-105dBm左右,如果基站负荷正常,但RTWP值异常升高,则该基站可能受到上行干扰影响。

由于上行干扰往往具有各种不同的特点,因此掌握越多的现场数据、跟踪越多的RTWP值对于上行干扰的定位就越有好处。

处理移动公司对WCDMA网海关西上行干扰排查处理
魏宏梁;赵忠喜
【期刊名称】《商情》
【年(卷),期】2013(000)028
【摘要】RTWP (Received total wideband power接收带宽总功率)是在
3.84MHz带宽上接收到的全部信号功率.在空载时RTWP为-106dbm左右(与设备底噪有关),RTWP的数据通常作为上行干扰的参考值,.一般情况如果RTWP值超过-100dbm以上,便可认定存在一定的上行干扰.沧州联通网优中心通过对沧州海关西的扫频干扰处理,判定移动GSM1800系统在一些环境对联通WCDMA网造成干扰的影响很大.对于内部干扰,我们积累了丰富处理经验与思路,在此次外部干扰源的处理工作中,沧州联通与无线电管理委员会协同处理,成功解决了沧州海关西干扰问题,为W网日后的外部干扰排查积累了一定的经验.
【总页数】1页(P183)
【作者】魏宏梁;赵忠喜
【作者单位】中国联合网络通信有限公司沧州市分公司;中国联合网络通信有限公司沧州市分公司
【正文语种】中文
【相关文献】
1.WCDMA网络上行干扰问题分析与优化 [J], 李海舟;邹洁
2.WCDMA上行干扰处理 [J], 吴昊;陈颖;桂瑾琛
3.GSM系统上行干扰高效排查及处理方法 [J], 李轩
4.浅析WCDMA网络优化中上行干扰的分析与排查 [J], 王艳芳;葛维秋
5.浅析WCDMA网络优化中上行干扰的分析与排查 [J], 李锐
因版权原因，仅展示原文概要，查看原文内容请购买。

WCDMA室分上行干扰原因分析及解决方案一、概述WCDMA系统是一个上行干扰受限的系统，随着WCDMA用户和业务规模的不断增长，上行干扰的问题渐渐成为影响系统指标和用户感受的重要因素。

故，本文将通过研究WCDMA室分上行干扰的产生原因，制定相应的解决方案和流程，对上行干扰排查工作起指导意义。

二、WCDMA室分上行干扰原因分析1、高业务量导致上行RSSI高➢原因分析：WCDMA是一个自干扰系统，包含用户间的干扰。

当一个小区用户数过多或业务量过高时，RSSI会相应的较高，但RSSI平均值一般不会超过-95dBm。

2、3G直放站或干放干扰➢原因分析：直放站和干放是一个无源的信号放大器件，输入端和输出端功率不合理时，信号非线性放大，也会放大带外信号，如果放大的带外信号刚好落在上行频段，则导致上行RSSI值过大，形成上行干扰。

另，直放站和干放的上下行衰减都有相应的规范要求，当上下行衰减设置不合理的情况下，也会导致上行底噪过大。

➢直放站或干放输入输出功率及上下行衰减要求：上下行衰减要求：图中下行链路的参数P C为信源基站的输出功率，L RX为直放站接收端口的接收信号电平，P OUT为直放站下行输出功率，G DOWN是直放站下行增益。

由于直放站上行噪声电平L NT与直放站上行增益G UP有关，过大的G UP必然会引起较高的L NR，如L NR高于基站接收机的白噪声电平-120dBm，必然会干扰基站。

推导如下：因为L NR = L NT - L空间损耗L = P C - L RX所以L NR = L NT -（P C - L RX ）= -121+NF+G UP-（P C - L RX ）< -120dBm则G UP< 1 –NF +（P C - L RX ）时直放站不会干扰基站。

设G UPmax =1 – NF +（P C - L RX ）又直放站下行增益G DOWN = P OUT - L RX考虑到上下行平衡的问题，故取G UP = min （G UPmax，G DOWN）此时所定直放站上行增益G UP值，既能保证直放站不干扰基站，又能保持上下行的平衡原则。

第三代移动通信WCDMA系统的上行干扰浅析本文关键字: 射频TDD移动通讯天线3G WCDMA摘要：本文主要对第三代移动通讯WCDMA系统的下行搅扰停止了讨论，结合华为公司在WCDMA商用网络搅扰定位的阅历，对下行搅扰的种类、定位流程停止了剖析，重点对商用网络中由2G系统、直放站和手机搅扰器惹起的搅扰案例停止了论述。

1.概述WCDMA系统是一个宽带直扩码分多址系统，WCDMA系统支持两种基本的运转形式：频分双工〔FDD〕和时分双工〔TDD〕，在FDD形式下，下行链路和下行链路区分运用两个独立的5MHz载波，在TDD形式下只运用一个5MHz载波，这个载波在上下行链路之间分时共享，本文讨论FDD形式下WCDMA系统的下行搅扰效果。

WCDMA系统属于搅扰受限系统，网络的质量、容量和掩盖都与背景噪声相关，WCDMA系统遭受的搅扰可以分为两局部，一局部是系统自身的搅扰，临近小区都会对本小区发生上下行的搅扰，这种搅扰不可防止，但也需求尽量增加这种搅扰；第二局部是异常搅扰，异常搅扰包括下行异常搅扰和下行异常搅扰，本文主要讨论WCDMA系统的下行异常搅扰效果。

关于WCDMA系统，无论下行搅扰是外部发生的搅扰还是外部发生的搅扰，假设搅扰强度很大，继续时间很长，会影响基站的噪声水平，而WCDMA系统是一个自搅扰系统，因此下行搅扰能够形成WCDMA基站下行掩盖的收缩，在下行搅扰严重的状况下，手机有用信号会被噪声淹没而无法解调，这样用户感受能够是接入不了或掉话等现象，同时由于WCDMA系统的下行搅扰影响了整个基站的用户，相关于某个或某几个用户的下行搅扰来说，危害水平要严重，这也是为何我们如此关注WCDMA系统下行搅扰的缘由。

2.WCDMA系统下行搅扰剖析2.1 WCDMA系统下行搅扰的判别依据3GPP 协议的规则，NodeB都有检测RTWP〔Received Total Wideband Power〕功用，NodeB的RTWP测量功用是我们发现WCDMA下行搅扰一个重要手腕。

室内分布WCDMA干扰分析【摘要】文章结合wcdma商用网络干扰定位的经验，对上行干扰的种类、定位流程进行了阐述，分析了室分系统、室分有源设备和系统外部的相同频段或者相近频段的电磁干扰引起的干扰案例。

【关键词】wcdma 室分系统异常干扰rtwp1 上行干扰的分类与影响1.1上行干扰的分类wcdma系统遭受的干扰可以分为两部分，一部分是系统自身的干扰，另一部分是异常干扰。

异常干扰可分为两大类：内部干扰和外部干扰。

从node b到天馈这一段产生的干扰都属于内部干扰，内部干扰可能是由工程安装质量问题引起的。

如天馈接头拧得过紧或过松、馈线弯曲过大、负载连接松动等；也可能是由天线、馈线、接头和负载等器件本身的质量问题引起的，如馈线破损、天线隔离度指标恶化等；还有可能是基站设备本身引起的，如功放杂散和交调指标恶化、双工器隔离度不够等。

其中，工程质量问题是导致内部干扰的主要原因。

外部干扰主要指外界的干扰源引起或外界干扰源与系统内部相互作用后引起的干扰。

外部干扰源可能是已存在的2g系统、直放站、手机干扰器、微波传输设备和非法使用wcdma系统工作频段的发射设备等。

在实际商用网络中，某个wcdma基站受到的干扰可能既有内部干扰又有外部干扰。

1.2上行干扰技术分析wcdma室内分布系统最常见的干扰有：(1)天馈系统异常天馈系统用到很多器件，包括天线、合路器、功分器、滤波器等，这些器件都是不理想的，当不同频点的信号经过这些器件时，就会发生互调，产生干扰信号，其中比较强的是三阶、五阶产物。

(2)基站设备异常当基站设备异常时(如功放杂散性能恶化或损坏，双工器隔离度指标恶化等)，基站下行功率会对上行接收产生干扰。

此干扰的一个明显特征是基站扇区主集rtwp(接收总带宽功率)值高于分集的，关闭功放后，主分集rtwp恢复正常。

(3)异系统干扰现有的无线通信系统(如gsm、dcs、phs、td-scdma和cdma2000等)都可能对wcdma系统产生干扰。

3 上行干扰定位及解决方法3.1 上行干扰定位步骤根据实际项目中干扰排查统计，出现上行干扰最多的情况是干放设备导致的，其次是空腔合路器和外部干扰。

因此，在上行干扰问题排查过程中，排查思路和原则有两个：一是先排查出现上行干扰可能性最大的情况，二是排查按照由易到难的顺序。

3.2 上行干扰定位方法3.2.1 基站侧干扰定位（1）互调干扰定位⌝首先通过互调计算小工具（见附录），分析该基站频点之间的互调信号是否会对该站点上行构成干扰。

通常认为互调信号刚好落到上行频点或邻频点上时，会对该站点上行形成干扰。

⌝互调干扰的特点是：通常只干扰上面互调计算时得到的频点，基本不会干扰所有的频点。

⌝其次，互调干扰验证测试：只在产生互调干扰的频点上，满功率发空闲burst测试，并和其他频点满功率发空闲burst测试情况进行对比。

若前者测试上行干扰大，而后者测试上行干扰正常，则可判定存在互调干扰，建议重新规划频点。

（2）空腔合路器干扰定位断开室内分布系统，将基站输出端口直接接上低互调电缆和低互调负载，或者为了工程操作方便，基站输出经过30dB衰减器后连接室内小天线。

然后所有载频，满功率发空闲burst 测试，如果上行干扰带等级在0或1级，则说明空腔合路器没有问题。

否则更换空腔合路器。

3.2.2 室内分布系统干扰定位排除了基站侧不存在上行干扰问题后，可进一步定位干扰源位置。

⌝首先，所有载频满功率发空闲burst测量，逐台关闭干放，观察上行干扰变化情况，当关闭某台干放后，上行干扰恢复正常，则可定位到该台干放支路存在问题。

⌝其次，定位到某台干放支路引起上行干扰后，检查干放上下行增益设置是否合理，如果上行增益设置过大，则调整上行增益后再验证测试。

⌝第三，如果上行增益设置正常，则需要检查干放输入信号是否过强，如果超出干放设备正常输入范围之外，则需要在输入端增加衰减器，使干放工作在线形工作状态。

⌝第四，如果定位到某台干放后，上行增益和干放输入功率都设置正确，且已经排除基站本身和外部干扰，那么需要更换干放，然后验证测试。
