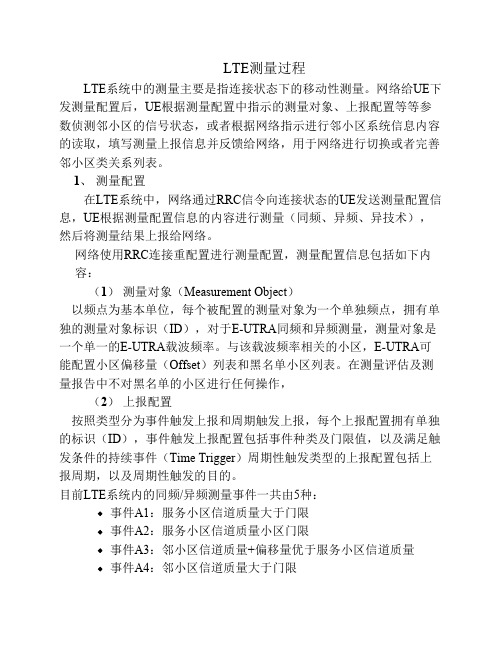

LTE测量过程LTE系统中的测量主要是指连接状态下的移动性测量。
网络给UE下发测量配置后，UE根据测量配置中指示的测量对象、上报配置等等参数侦测邻小区的信号状态，或者根据网络指示进行邻小区系统信息内容的读取，填写测量上报信息并反馈给网络，用于网络进行切换或者完善邻小区类关系列表。
1、测量配置在LTE系统中，网络通过RRC信令向连接状态的UE发送测量配置信息，UE根据测量配置信息的内容进行测量（同频、异频、异技术），然后将测量结果上报给网络。
网络使用RRC连接重配置进行测量配置，测量配置信息包括如下内容：（1）测量对象（Measurement Object）以频点为基本单位，每个被配置的测量对象为一个单独频点，拥有单独的测量对象标识（ID），对于E-UTRA同频和异频测量，测量对象是一个单一的E-UTRA载波频率。
与该载波频率相关的小区，E-UTRA可能配置小区偏移量（Offset）列表和黑名单小区列表。
在测量评估及测量报告中不对黑名单的小区进行任何操作，（2）上报配置按照类型分为事件触发上报和周期触发上报，每个上报配置拥有单独的标识（ID），事件触发上报配置包括事件种类及门限值，以及满足触发条件的持续事件（Time Trigger）周期性触发类型的上报配置包括上报周期，以及周期性触发的目的。
目前LTE系统内的同频/异频测量事件一共由5种：事件A1：服务小区信道质量大于门限事件A2：服务小区信道质量小区门限事件A3：邻小区信道质量+偏移量优于服务小区信道质量事件A4：邻小区信道质量大于门限事件A5：服务小区信道质量小区门限1，同时邻小区信道质量大于门限2。
（3）测量标识（Measurement ID）：单独的ID，将测量对象与特定的上报配置进行关联。
如果UE达到了测量开启门限，UE会根据测量标识的有无判断是否进行该种测量。
（4）其他参数包括测量间隔（Measurement Gap）、测量开启门限以及速度状态参数等其他参数。
LTE测试指导本文档主要介绍根据3GPP 36.521，使用CMW500进行LTE测试的方法及测试步骤。
一、测试项目二、测试设置2.1 初始化设置1)点击CMW500左上角RESET键，弹出复位界面。
2)选择Global菜单下的Reset选项，然后点击Reset按钮确认.3)设置线损，在LTE Signaling界面下点击Config按钮，在RF Settings下选择测试端口以及线损。
4)设置功率控制模式，在LTE Signaling界面下点击Config按钮，在Uplink Power Control下选择TX Power Control（TPC），Active TPC Setup选择为Max power模式。
5)网络连接设置，在LTE Signaling界面下点击Config按钮，在Connection下选择Additional Spectrum Emission设置为NS_01模式。
UE Meas. Filter Coefficient设置FC4模式。
6)点击面板上Measure按钮，选择LTE1 Multi Eval菜单7)点击右下角Config按钮，选择LTE1 Multi Eval菜单，选择Scenario设置为Combined Signal Path模式，即信令模式。
8)测试控制设置。
选择Measurement Control，设置Repetition为Continuous模式9） .................................................................................................................................. 选择Modulation，设置Modulation Scheme为Auto模式10）点击Measure选择LTE Signaling模式11）在Operating Band内选择频段，Downlink Channel选择信道，Cell Band选择带宽，点击面板上的ON按钮打开小区，开始注册。
LTE测量与切换详解（非常全面）1 测量过程测量过程主要包括以下三个步骤：测量配置：由eNB通过RRCConnectionReconfigurtion消息携带的measConfig信元将测量配置消息通知给UE，即下发测量控制。
测量执行：UE会对当前服务小区进行测量，并根据RRCConnectionReconfigurtion消息中的s-Measure信元来判断是否需要执行对相邻小区的测量。
测量报告：测量报告触发方式分为周期性和事件触发。
当满足测量报告条件时，UE将测量结果填入MeasurementReport消息，发送给eNB。
1.1 测量配置测量配置主要由eNB通过RRCConnectionReconfigurtion消息携带的measConfig信元将测量配置消息通知给UE，包含UE需要测量的对象、小区列表、报告方式、测量标识、事件参数等。
当测量条件改变时，eNB通知UE新的测量条件。
●触发条件：eNB向UE发起/修改/删除测量。
●发送网元：（eNB）处理：将测量配置填项填入RRCConnectionReconfigurtion消息中的measConfig信元。
●接收网元（UE）处理：UE侧维护一个测量配置数据库VarMeasConfig，在VarMeasConfig 中，每个measId对应一个measObjectId和一个reportConfigId。
其中，measId是数据库测量配置条目索引；measObjectId是测量对象标识，对应一个测量对象配置项；reportConfigId是测量报告标识，对应一个测量报告配置项。
此外还包含了与measId无关的公共配置项quantityConfig、测量量配置、s-Measure和服务小区质量门限控制等。
Measurement objects（测量对象）：UE测量的对象如下●对于频率内和频率间的测量，测量对象是一个单一的E-UTRA承载频率。
LTE常见信令流程总结LTE（Long-Term Evolution）是一种用于移动通信网络的标准，是4G通信技术的一种。
LTE信令流程是指在LTE网络中，设备之间进行通信所涉及的各种信令过程。
在LTE网络中，设备之间的通信主要包括连接建立、数据传输、连接释放等过程，在这些过程中需要经过一系列的信令流程来完成。
LTE信令流程可以分为以下几个主要部分：1.接入过程：接入过程是指设备连接到LTE网络的过程。
在接入过程中，设备首先进行初始接入，即与LTE基站进行随机接入的过程。
接入成功后，设备会进行UE同步和小区选择，确定要连接的LTE基站。
接入过程中的主要信令包括RRC连接建立、测量报告等。
2.连接建立：连接建立是指设备在LTE网络中建立到目标设备的连接的过程。
在连接建立过程中，设备需要先进行RRC连接建立，然后进行UE安全功能的激活，最后进行RAB建立，确保通信质量。
连接建立过程中的主要信令包括RRC连接请求、RRC连接建立等。
3.数据传输：数据传输是LTE网络中最常见的通信过程。
在数据传输过程中，设备通过LTE网络进行数据的发送和接收。
数据传输过程中的主要信令包括PDCP数据传输、RLC数据传输、MAC数据传输等。
4.连接释放：连接释放是指设备在LTE网络中释放连接的过程。
在连接释放过程中，设备需要发送连接释放请求，等待对方设备确认后释放连接。
连接释放过程中的主要信令包括RRC连接释放等。
除了上述主要的信令流程外，LTE网络中还涉及到一些其他重要的信令流程，如小区选择过程、测量报告过程、切换过程、重定向过程等。
这些信令流程都是为了保证LTE网络中设备之间的通信质量和稳定性。
总的来说，LTE网络中的信令流程是为了保证设备之间能够进行有效的通信，并提供高质量的通信服务。
通过了解和掌握LTE网络中的信令流程，可以更好地理解LTE网络的工作原理和特点，更好地进行LTE网络的优化和管理。
同时，随着LTE技术的不断发展和完善，LTE网络中的信令流程也将会不断地进行更新和改进，以适应不断变化的通信需求和用户要求。

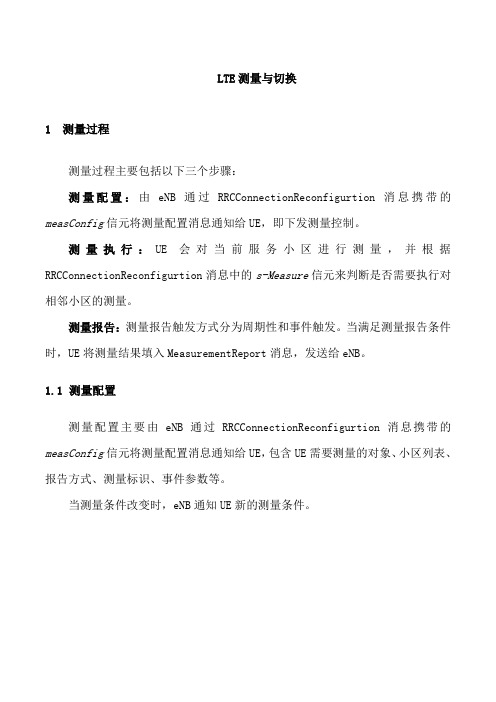

LTE测量与切换1测量过程测量过程主要包括以下三个步骤：测量配置：由eNB通过RRCConnectionReconfigurtion消息携带的measConfig信元将测量配置消息通知给UE，即下发测量控制。
测量执行：UE会对当前服务小区进行测量，并根据RRCConnectionReconfigurtion消息中的s-Measure信元来判断是否需要执行对相邻小区的测量。
测量报告：测量报告触发方式分为周期性和事件触发。
当满足测量报告条件时，UE将测量结果填入MeasurementReport消息，发送给eNB。
1.1测量配置测量配置主要由eNB通过RRCConnectionReconfigurtion消息携带的measConfig信元将测量配置消息通知给UE，包含UE需要测量的对象、小区列表、报告方式、测量标识、事件参数等。
当测量条件改变时，eNB通知UE新的测量条件。
图1-1 测量配置消息1.1.1R RCConnectionReconfigurtion消息●触发条件：eNB向UE发起/修改/删除测量。
●发送网元：（eNB）处理：将测量配置填项填入RRCConnectionReconfigurtion消息中的measConfig信元。
●接收网元（UE）处理：UE侧维护一个测量配置数据库VarMeasConfig，在VarMeasConfig中，每个measId对应一个measObjectId和一个reportConfigId。
其中，measId是数据库测量配置条目索引；measObjectId 是测量对象标识，对应一个测量对象配置项；reportConfigId是测量报告标识，对应一个测量报告配置项。
此外还包含了与measId无关的公共配置项quantityConfig、测量量配置、s-Measure和服务小区质量门限控制等。
图1-2 测量配置内容Measurement objects（测量对象）：UE测量的对象如下●对于频率内和频率间的测量，测量对象是一个单一的E-UTRA承载频率。
LTE测试方法LTE（Long Term Evolution）是第四代移动通信技术，提供更高的数据传输速率和更低的延迟时间。
为了确保LTE网络的性能和质量，需要进行测试来评估网络的覆盖范围、容量、数据传输速率、信号质量等方面的指标。
下面是LTE测试过程中常用的一些方法和技术。
1.覆盖测试覆盖测试是测试LTE网络的基本环节，旨在评估网络的覆盖范围和信号强度。
通常使用移动测试车辆或步行测试仪器进行测试，通过收集和分析接收到的信号质量和强度数据，生成覆盖图和覆盖预测模型。
同时还可以评估网络中的无线信道干扰情况。
2.容量测试容量测试是测试LTE网络在高负载情况下的表现，以评估网络的最大并发连接数和吞吐量。
可通过在特定区域的多个位置同时进行数据传输，检查网络的稳定性和吞吐量，以及网络是否能够满足高负载环境下的通信需求。
3.数据传输速率测试4.语音和视频质量测试语音和视频质量是LTE网络中的重要指标。
测试人员可以使用语音和视频通话应用程序模拟实际的通话和视频传输，并监测通话质量和视频质量的指标，如丢包率、延迟时间、语音和视频的清晰度等。
同时还可以评估网络对不同编解码器和压缩算法的支持。
5.无线信道测量无线信道测量用于评估LTE网络中的无线信道质量和干扰情况。
可以使用专门的测试设备或软件来测量信号的功率、信噪比、多径干扰等参数。
通过分析这些数据，可以判断无线信道的质量，以便优化网络的设计和布署。
6.移动性测试移动性测试用于评估LTE网络在用户移动过程中的性能和切换性能。
通过在不同位置进行测试，模拟用户在网络覆盖范围内的移动过程，并监测网络的切换时间、切换成功率、切换中断等指标。
可以评估网络在高速移动和小区边缘的性能表现。
7.安全性和隐私测试安全性和隐私测试用于评估LTE网络的安全性和用户隐私保护。
可以测试网络中的安全机制，如加密算法、认证机制、访问控制等。
同时还需要进行隐私保护测试，确保用户的个人信息和通信内容得到保护。
实用标准文案TD-LTE基站射频测试操作说明第一部分 TX测试一、TX测试连接图RRH衰减器频谱分析仪BBUTrigger ReferenceNote: 衰减为输出功率2.5倍以上，此处选择30dB。
10MH 参考线时钟线reference接BBU针孔，10毫秒trigger接B板最右边网口。
二、仪表等附件内容频谱分析仪(Agilent MXA Signal Analyzer N9020A,10Hz~13.6GHz), 30dB衰减，System DC Power 7Supply (Agilent N5747A/60V/12.5A/750W)，VGA信号源。
LTE NEM，Secure CRT。
三、NEM操作系统配置四、频谱仪选键设置Step 1. 选择LTE模式，Press Mode, LTE TDD.Step 2. 频点设置FREQ ChannelStep 3. 频点补偿设置Input/Output, External Gain, BTSStep 4. 下行模式设置Mode Setup, Radio, Direction to be Downlink.Step 5. 链路配置设Mode Setup, Radio, ULDLAlloc, Config 3；DW/GP/Up Len, More, Config 8.Step 6. 时间门限设置Sweep/control, Gate, Gate Delay=5ms, Gate Length=6.8msStep 7. 带宽设置Mode setup, Prest To Standard=10/20MHzStep 8. 触发方式设置Trigger, External 1/2配置完后频谱分析仪显示如下：五、下行发射项测试操作步骤1. 输出功率Output Power测试项选择 Meas---Channel power测试模式 E-TM1.1Note: 查看Channel Power值，(10W标准值40dBm)。
