系统信息在BCCH信道上周期性广播，实时地告知终端网络旳具体状况，系统信息旳内容涉及接入网和核心网旳公共信息。
根据系统信息变化状况，系统信息可以提成涉及动态参数旳系统信息和涉及静态参数旳系统信息。
为了提高广播系统信息旳效率，网络采用了不同旳广播方式广播这两类系统信息。
需要阐明旳是，终端开机正常驻留之后，网络可以通过寻呼消息告知MIB或SB块旳内容，大大简化了终端在空闲模式下周期性解读系统信息旳工作，通过解读PCCH上旳寻呼消息，终端可以懂得系统信息与否发生了变化。
MIB用于承载一定数目SIB或SB（最多2个SB）旳调度信息；SB是调度信息块，用于承载其他SIB旳调度信息；SIB是涉及具体旳系统消息旳块，总共有18种类型。
3G共有18类系统信息块：SIB1~SIB18，其中TDD可以使用旳有12种，列举如下：SIB1：非接入层（NAS）消息，定期器信息和DRX Cycle Length Coefficient；SIB2：URA id；SIB3：社区选择/重选门限参数；SIB4：社区选择/重选门限参数（仅在连接状态下有效）；SIB5：公共信道配备；SIB6：公共信道配备（仅在连接状态下有效）；SIB7：业务接入控制参数，也许随无线环境变化常常变化，因此SIB7需要周期读取；SIB11：测量控制信息，涉及邻社区列表；SIB12：测量控制信息，涉及邻社区列表（仅在连接状态下有效）；SIB16：GSM-UTRAN切换使用旳RB、传播信道及物理信道配备；（目前不支持）；SIB17：共享信道配备；（目前不支持）；SIB18：邻社区旳PLMN列表；SIB8、SIB9、SIB10仅供FDD使用；SIB13、SIB13.1、SIB13.2、SIB13.3、SIB13.4供ANSI-41使用；SIB15、SIB15.1、SIB15.2、SIB15.3、SIB15.4、SIB15.5在基于UE或UE辅助旳定位时使用，目前不使用；SIB16在支持多系统，且其他系统向UTRAN切换时使用，目前暂不用；SIB17用于连接模式下共享物理信道旳配备目前暂不支持；SIB14目前不支持。

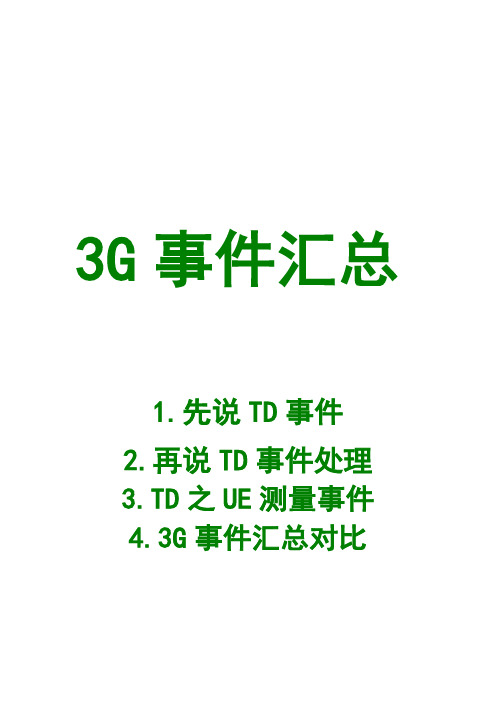

3G事件汇总1.先说TD事件2.再说TD事件处理3.TD之UE测量事件4.3G事件汇总对比1.先说TD事件1A：一个主导频进入报告范围事件1B：一个主导频信道离开报告范围事件1C：一个不在Active set 里的主导频信道的导频信号强度超过一个在Active set里的主导频信道的导频信号强度事件1D：最好小区发生变化事件1E：一个主导频信道的导频信号强度超过绝对门限值事件1F：一个主导频信道的导频信号强度低于绝对门限值异频测量事件用2X来标识。
Event 2a: Change of best frequency. 最优频率的改变2B事件：当前使用使用频率质量低于绝对门限，非使用频率质量高于另一绝对门限。
2C事件：非使用频率质量高于一个绝对门限。
2D事件：当前使用频率质量低于某一绝对门限，用于启动压缩模式。
Event 2e: The estimated quality of a non-used frequency is below a certain threshold2F事件：当前使用频率质量高于某一绝对门限，用于停止压缩模式。
异系统测量事件用3X标识。
3A事件：当前使用频率质量低于一个绝对门限，而GSM小区质量高于另一个绝对门限Event 3b: The estimated quality of other system is below a certain threshold3C事件：GSM小区质量高于一个绝对门限Event 3d: Change of best cell in other system话务量测量事件用4X标识。
Reporting event 4 A: Transport Channel Traffic Volume becomes larger than an absolute thresholdReporting event 4 B: Transport Channel Traffic Volume becomes smaller than an absolute threshold质量测量用5X标识（As FDD Mode，It's Measurement of Downlink transport channel BLER）Reporting event 5A: A predefined number of bad CRCs is exceededUE内部测量Reporting event 6A: The UE Tx power becomes larger than an absolute thresholdReporting event 6B: The UE Tx power becomes less than an absolute thresholdReporting event 6C: The UE Tx power reaches its minimum valueReporting event 6D: The UE Tx power reaches its maximum valueReporting event 6E: The UE RSSI reaches the UE's dynamic receiver range6F事件：当UE的下行接收时间和上行发射时间间隔大于绝对门限6G事件：当UE的下行接收时间和上行发射时间间隔小于绝对门限UE位置测量Reporting Event 7a: The UE position changes more than an absolute thresholdReporting Event 7b: SFN-SFN measurement changes more than an absolute thresholdReporting Event 7c: GPS time and SFN time have drifted apart more than an absolute threshold 2.再说TD事件处理1、未接通原因事件1)什么是“链路资源不可用”？一般从disconnect里面解出来以下原因码，我们定位为"链路资源不可用"1、no circuit'channel available2、resource unavailable,unspecified3、requested circuit/channel not available2)“C/I差“的定义按照规范定义C/I>=－3为满足PCCPCH覆盖率中的一个条件，我们在当前PCCPCH RSCP值很好（大于－95dBm以上）的条件下，将PCCPCH C/I<=-5或DPCH C/I<=-5或两者同时<=-5并且持续，归入C/I差。

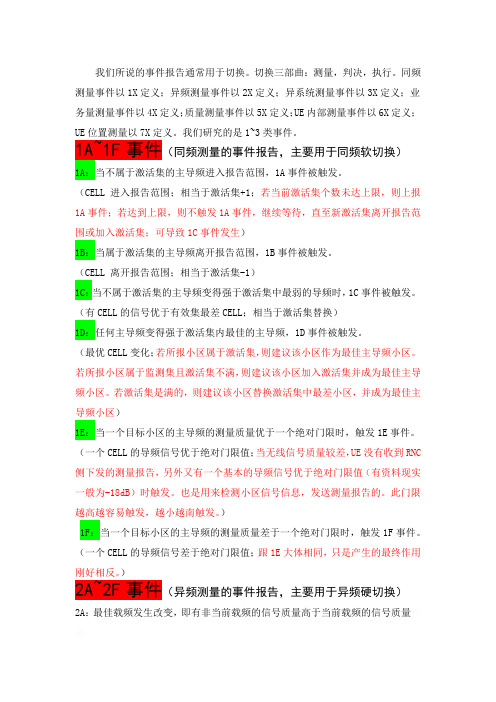

我们所说的事件报告通常用于切换。
切换三部曲：测量，判决，执行。
同频测量事件以1X定义；异频测量事件以2X定义；异系统测量事件以3X定义；业务量测量事件以4X定义；质量测量事件以5X定义；UE内部测量事件以6X定义；UE位置测量以7X定义。
我们研究的是1~3类事件。
1A~1F事件（同频测量的事件报告，主要用于同频软切换）1A：当不属于激活集的主导频进入报告范围，1A事件被触发。
（CELL 进入报告范围；相当于激活集+1；若当前激活集个数未达上限，则上报1A事件；若达到上限，则不触发1A事件，继续等待，直至新激活集离开报告范围或加入激活集；可导致1C事件发生）1B：当属于激活集的主导频离开报告范围，1B事件被触发。
（CELL 离开报告范围；相当于激活集-1）1C：当不属于激活集的主导频变得强于激活集中最弱的导频时，1C事件被触发。
（有CELL的信号优于有效集最差CELL；相当于激活集替换）1D：任何主导频变得强于激活集内最佳的主导频，1D事件被触发。
（最优CELL变化；若所报小区属于激活集，则建议该小区作为最佳主导频小区。
若所报小区属于监测集且激活集不满，则建议该小区加入激活集并成为最佳主导频小区。
若激活集是满的，则建议该小区替换激活集中最差小区，并成为最佳主导频小区）1E：当一个目标小区的主导频的测量质量优于一个绝对门限时，触发1E事件。
（一个CELL的导频信号优于绝对门限值；当无线信号质量较差，UE没有收到RNC 侧下发的测量报告，另外又有一个基本的导频信号优于绝对门限值（有资料现实一般为-18dB）时触发。
也是用来检测小区信号信息，发送测量报告的。
此门限越高越容易触发，越小越南触发。
）1F：当一个目标小区的主导频的测量质量差于一个绝对门限时，触发1F事件。
（一个CELL的导频信号差于绝对门限值；跟1E大体相同，只是产生的最终作用刚好相反。
）2A~2F事件（异频测量的事件报告，主要用于异频硬切换）2A：最佳载频发生改变，即有非当前载频的信号质量高于当前载频的信号质量2B：当前使用的载频信号质量低于一门限值，并且一个未使用的估计质量高于一门限值。

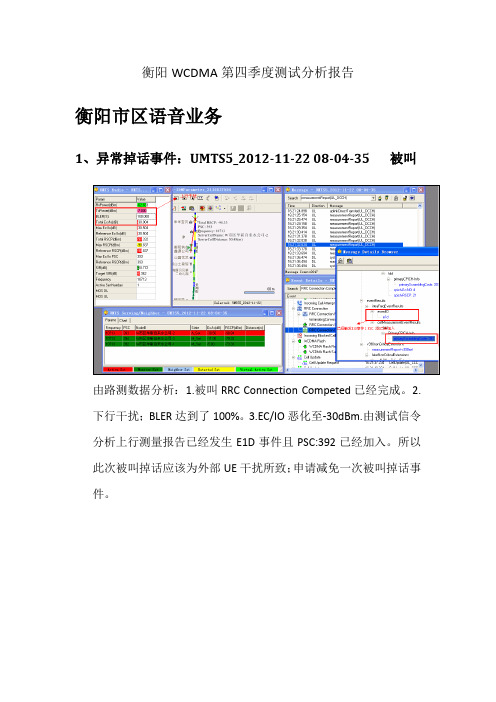

衡阳WCDMA第四季度测试分析报告衡阳市区语音业务1、异常掉话事件：UMTS5_2012-11-22 08-04-35 被叫由路测数据分析：1.被叫RRC Connection Competed已经完成。
2.下行干扰；BLER达到了100%。
3.EC/IO恶化至-30dBm.由测试信令分析上行测量报告已经发生E1D事件且PSC:392已经加入。
所以此次被叫掉话应该为外部UE干扰所致；申请减免一次被叫掉话事件。
切换失败由路测数据分析：异频（10713）PSC:337切换（10688）PSC:337失败。
解决建议：建议加异频邻区和查询双载波的数据配置问题。
由测试数据分析：上行测量报告触发E1A事件添加小区PSC:336; 解决建议：建议查询异频（10688）PSC:336和（10713）PSC:199的邻区关系和双载波的数据配置问题。
切换失败由测试数据分析：由测试数据分析；此事件和上两个事件类似。
解决建议：建议核查异频(10713)PSC:286和(10688)PSC:286之间的邻区关系和查询双载波的数据配置问题。
叫掉话由测试数据分析：由测试数据分析UE在进行异频邻区切换后导致来电接听失败。
解决建议：建议检查异频（10688）PSC:231;PSC:232和（10713）PSC:231的邻区。
因是双载波建议核查二载波的数据配置。
叫掉话由测试数据分析：UE在17:28:42时进行同频重选完成（10688频点的小区重选）在17:28:44时UE处于Outgoing Call 时小区进行切换失败导致掉话。
切换小区为（10713）PSC:336和（10688）PSC:286失败。
解决建议：建议查询两小区之间的异频邻区；因为为双载波小区建议查询二载波的数据配置。
叫掉话由测试数据分析：UE在15:42:07RRC建立已经完成；且周边无线环境良好；占用小区RSCP为-66dBm；EC/IO为-2.89dB.怀疑为设备异常或者主叫异常释放所致。
在移动通信网络(2G, 3G, 4G or 5G)中终端是否进行切换，是由基站根据移动设备的测量报告来决定。
终端有多种测量项目(RSRP, RSRQ, SINR）和多种方法(周期性，事件触发)来测量服务小区和邻近小区信号质量。
理想情况下基站允许终端上报服务小区和邻居小区信号质量，通过单次的测量触发切换。
而现实中频繁的乒乓切换，会造成基站过载。
为了避免这种情况发生，3GPP规范提出了一套测量和报告机制。
这些测量和报告类型称为“事件”。
终端须报告的“事件”由基站通过下发的RRC信令消息通知终端。
1. 3GPP在38.331中为5G(NR)网络定义的测量事件• A1事件(服务小区高过的门限值)• A2事件（服务小区低于的门限值)• A3事件（邻小区高出主服务小区的偏滞）• A4事件（邻小区高出门限值）• A5事件（服务小区低于的门限值1，邻小区高出服务小区的门限值2）• A6事件（邻小区高出服务小区的偏滞）• B1事件（异系统邻小区高于服务小区的门限）• B2事件（服务小区低于门限1，异系统邻小区高于门限值2）观察这些事件，我们可把它们分为A1-A6和B1-B2。
UE一直测量服务小区和邻小区的报告数量，并使用报告配置中定义的门值或偏移量。
测量报告数量/事件的触发可以是RSRP, RSRQ或SINR。
2.5G(NR)测量事件的参数及取值表Event（事件）Parameter（参数）Range（取值）Value（单位）A1, A2, A4, A5, B1 RSRP threshold 0 127 -156 dBm -31 dBm RSRQ threshold 0 127 -40 dB 20dB SINR threshold 0 127 -23 dB 40 dBAll Hysteresis 0 30 0 dB 15 dB A3, A6 Offset -30 30 -15 dB +15 dBA3,A4,A5,A6,B1,B2 Cell SpecificOffset -24 dB +24 dBB1, B2 LTE RSRP 0 97 -140 dBm -44 dBm LTE RSRQ 0 34 -19.5 dB -3 dBm LTE SINR -23 40 -23 dB 40dB3.A1事件(服务小区高出门限值)当服务小区信号超过门限时触发A1事件。
WCDMA信号发生器校准的测量不确定度评定【摘要】本文介绍了用WCDMA分析仪校准WCDMA信号发生器时，测量结果不确定度分析和评定过程；讨论了各校准参数不确定度的几个主要来源，给出了WCDMA信号发生器校准不确定度分析和评定结果。
【关键词】不确定度分析;评定0.前言随着通信技术的突飞猛进的发展，数字通信技术在WCDMA中的应用也得到迅猛发展，因而WCDMA通信标准的计量也渐显重要。
本文将主要讨论和介绍使用WCDMA信号分析仪计量WCDMA信号发生器时，其不确定度分析和评定过程。
1.不确定度评定1.1 WCDMA信号发生器单元数字调制质量参数不确定度评定1.1.1不确定度来源（1）矢量信号分析仪WCDMA调制参数测量准确度引入的不确定度u1。
（2）校准过程中连接及读数重复性引入的不确定度u2。
1.1.2不确定度分析仪（1）矢量信号分析仪WCDMA调制参数测量准确度引入的不确定度u1。
由矢量信号分析仪的指标说明书得到，标准不确定度分量为u1＝a1/ k1。
（2）校准过程中连接及读数重复性引入的不确定度u2。
在信号发生器输出频率2110MHz，功率为-10dBm处，使用矢量信号分析仪对综测仪重复测量10次，得到10次测量的平均值试验标准差S，标准不确定度使用试验标准差表示，则u2=S。
合成标准不确定度uc=，扩展因子k=2，扩展不确定度U= k×uc1.2 WCDMA信号发生器单元占用带宽不确定度评定1.2.1不确定度来源（1）频谱分析仪E4445A占用带宽测量准确度引入的不确定度u1。
（2）校准过程中连接及读数重复性引入的不确定度u2。
1.2.2不确定度分析仪（1）频谱分析仪占用带宽测量准确度引入的不确定度u1。
由频谱分析仪的指标说明书得到，占用带宽测量最大误差a1＝1.4%/，实际测试过程中N=20，a1＝1.4%/≈0.31%，则该分量为均匀分布，k1＝标准不确定度分量为u1＝a1/ k1≈0.18%（2）频谱分析仪在校准过程中的连接及读数重复性引入的不确定度在综测仪输出频率2110MHz，功率为-10dBm处，使用频谱分析仪对综测仪重复测量10次，测量结果如下：则这10次测量的平均值试验标准差S =/≈0.28%标准不确定度使用试验标准差表示，则u2=S=0.28%1.2.3不确定度合成（1）合成标准不确定度uc==≈0.332%（2）扩展不确定度扩展因子k=2，扩展不确定度U = k×uc=2×0.332=0.66%1.3 WCDMA信号发生器单元峰值码域误差不确定度评定1.3.1不确定度来源（1）矢量信号分析仪AWCDMA峰值码域误差测量准确度引入的不确定度u1；（2）校准过程中连接及读数重复性引入的不确定度u2。
同频测量事件1X：1A：一个主导频进入报告范围, 相对门限增加事件。
1B：一个主导频信道离开报告范围, 相对门限删除事件。
1C：一个不在Active set 里的主导频信道的导频信号强度超过一个在Active set里的主导频信道的导频信号强度, 替换事件。
1D：最好小区发生变化1E：一个主导频信道的导频信号强度超过绝对门限值1F：一个主导频信道的导频信号强度低于绝对门限值异频测量事件2X：2b：当前使用频率低于绝对门限, 非使用频率质量高于另一绝对门限。
2c：非使用频率质量高于绝对门限。
2d：使用频率质量低于某一绝对门限，用于启动压缩模式。
2f：当前使用频率质量高于某一绝对门限，用于停止压缩模式。
异系统测量3X：3a:当前使用频率质量低于某一绝对门限，GSM小区质量高于另一个绝对门限。
3c：Gsm小区质量高于一个绝对门限。
话务量测量事件用4X:Reporting event 4 A: Transport Channel Traffic Volume becomes larger than an absolute thresholdReporting event 4 B: Transport Channel Traffic Volume becomes smaller than an absolute threshold质量测量用5X:Reporting event 5A: A predefined number of bad CRCs is exceeded内部测量6X:Reporting event 6A: The UE Tx power becomes larger than an absolute threshold Reporting event 6B: The UE Tx power becomes less than an absolute threshold Reporting event 6C: The UE Tx power reaches its minimum valueReporting event 6D: The UE Tx power reaches its maximum valueReporting event 6E: The UE RSSI reaches the UE's dynamic receiver range6g：ue下行接受时间和上行发射时间间隔小于绝对门限。
（4A降/4B升）
4A/4B事件是用在数据业务的,它们是基于业务量的分组调度事件.主要用于控制小区的数据业务负荷。
当RNC或UE测得各自RLC缓冲区的负荷超过一定门限时，则上报4A事件,需要将数据业务速率调整
当RNC或UE测得各自RLC缓冲区的负荷低于一定门限时，则上报4B事件,需要将数据业务速率调整高一档。
DCCC 算法和状态迁移算法涉及到业务量测量，需要处理 4A和 4B 的报告。
4A报告表示待处理的业务量达到了一定门限，并且持续了一段时间，需要考虑为该业务升速。
4B 报告表示待处理的业务量低于一定门限，并持续了一段时间，可以考虑为该业务降低速率，以节省
无线资源。
为了避免两套算法同时生效，设计了两个开关，当 DCCC开关打开时，状态迁移就不生效。
(4A升/4B降)
小区的数据业务负荷。
率调整低一档；业务速率调整高一档。
田186********虑为该业务升速。
务降低速率，以节省迁移就不生效。
在RF（射频）优化阶段的主要任务是在优化覆盖的同时进行邻区优化和软切换比例控制，并解决路测过程中与RF相关的切换失败和掉话问题。
路测时RF优化的主要手段，因此掌握对路测数据的分析方法是非常重要的。
通常RF优化要经过数据采集、数据分析、优化调整和网络验收这几个过程，接下来将着重对路测数据分析这一重要环节进行详细描述。
1、路测数据采集无线网络优化路测是对现网运行站点进行的测试，主要是沿着设定的路线通过测试手机、扫频仪等设备对网络的主要性能指标进行测试，记录相关数据，如下行RSCP、下行信号Ec/Io 等，并记录相关的信令和事件，获取用以进行网络性能分析的数据，从而达到预定的测试目的。
根据路测目的可以将路测大致分为以下几类：（1）无线网络优化测试；（2）网络性能对比测试；（3）网络性能评估测试；（4）传播模型校正测试。
网络评估和网络性能对比测试主要用于评估同一个运营商或者不同运营商的网络性能，这两种测试不需要对路测数据进行详细分析，重点在于根据模板生成相关的路测KPI（关键性能指标）对比报告即可，一般来说不需要提出优化建议。
通过传播模型校正测试获取模式调校的测试数据，用规划仿真工具的模式调校模块调出相应的传播模型参数，用于网络规划和仿真。
无线网络优化测试获得的路测数据是需要经过仔细分析的，对其中的覆盖问题区域和路测KPI 需要进行详细分析，并需要提出详细网络优化报告。
通过路测对数据进行采集，可将问题确切地定位到具体的道路和地点，因此能够直观地在路测中发现现网存在的问题，得到第一手原始测试数据，这是用信令仪表、后台统计数据所不能做到的。
但通过路测的方式对现网进行测试也有其不足之处，表现在：不能对上行信号和电平进行测试、不能了解到具体的切换原因、测试具有偶然性（有些事件是不可重复的）、少量的测试数据具有典型意义但不具有统计意义、测试数据的获取成本较高等。
基于以上的原因，路测数据分析的主要任务是优化无线网络的覆盖和切换性能，定位外界干扰、解决与RF 相关的掉话和切换失败，对于复杂的问题需要结合话统分析数据和信令跟踪等手段具体分析。
同频测量事件1X：
1A：一个主导频进入报告范围, 相对门限增加事件。
1B：一个主导频信道离开报告范围, 相对门限删除事件。
1C：一个不在Active set 里的主导频信道的导频信号强度超过一个在Active set里的主导频信道的导频信号强度, 替换事件。
1D：最好小区发生变化
1E：一个主导频信道的导频信号强度超过绝对门限值
1F：一个主导频信道的导频信号强度低于绝对门限值
异频测量事件2X：
2b：当前使用频率低于绝对门限, 非使用频率质量高于另一绝对门限。
2c：非使用频率质量高于绝对门限。
2d：使用频率质量低于某一绝对门限，用于启动压缩模式。
2f：当前使用频率质量高于某一绝对门限，用于停止压缩模式。
异系统测量3X：
3a:当前使用频率质量低于某一绝对门限，GSM小区质量高于另一个绝对门限。
3c：Gsm小区质量高于一个绝对门限。
话务量测量事件用4X:
Reporting event 4 A: Transport Channel Traffic Volume becomes larger than an absolute threshold
Reporting event 4 B: Transport Channel Traffic Volume becomes smaller than an absolute threshold
质量测量用5X:
Reporting event 5A: A predefined number of bad CRCs is exceeded
内部测量6X:
Reporting event 6A: The UE Tx power becomes larger than an absolute threshold Reporting event 6B: The UE Tx power becomes less than an absolute threshold Reporting event 6C: The UE Tx power reaches its minimum value
Reporting event 6D: The UE Tx power reaches its maximum value
Reporting event 6E: The UE RSSI reaches the UE's dynamic receiver range
6g：ue下行接受时间和上行发射时间间隔小于绝对门限。
6f：ue下行接受时间和上行发射时间间隔大于绝对门限。
UE位置测量7X:
Reporting Event 7a: The UE position changes more than an absolute threshold Reporting Event 7b: SFN-SFN measurement changes more than an absolute threshold Reporting Event 7c: GPS time and SFN time have drifted apart more than an absolute threshold
Ec/N0 是指发射端扩谱后每码道上每个码片的能量和带限白噪声功率谱密度的比，就是码片能量与干扰和噪声的比值。
在没有干扰（反向指0负荷）时与Eb/Nt相同，随着负荷（干扰）上升而上升。
N0 ：带限白噪声的功率谱密度（N0＝Ioc）。
计算公式为：10lg(KT)+Nf。
（cdma系统工程手册p652）Such?Eb/No can be interpreted as the ratio of the total energy(including
pilot, DRC and ACK) received per antenna from that mobile during an information bit to thermal noise psd.（80-H0447-1, X4 P10）
Ec：发射端扩谱后每码道上每个码片的能量。
C与Ec：C为载波功率，Ec为码片能量，在CDMA中两者关系为C=W*Ec。
（此处W为码片速率）。
2.Eb与Ec：95与1X中业务信道的比特能量，Eb=Ec + W/R (dB)
3.Ior与Ec：Ior为有用信号的功率谱密度，是一种综合的值，与带宽W的积为总功率，从这点看与值一样，为什么不用Ec，主要是考虑到DO中前向一个时隙中各Ec值并不相同。
所以Ior相当与一个综合的Ec，或者说是前向各Ec的平均。
Ior/Ioc = Ec/N0 + 7dB 左边就是指有用信号谱密度与干扰谱密度之比，这里Ioc应该包括热噪声，所以Ior/Ioc就是C/I。
C/I=Ior/Ioc= Ec/N0 *(B*Tc)/(Rc*log2M)
其中M：数据符号表的大小，语音是QPSK，所以M＝2
B：用户带宽为1.6M， Tc：码片时长=1/1.28M，
(1)式来源于规范3GPP TR25.928，对于TD-SCDMA系统，采用码分多址(CDMA)和时分多址(TDMA)相结合的方式，高业务数据速率可通过用几个时隙并行传输得到，因此不能简单地象WCDMA 那样由数据速率得到处理增益，处理增益与扩频因子，编码方式，调制方式有关。
s13东oitK:JFD()$本文来自移动通信网,版权所有
若考虑12.2kbps话音业务，TD-SCDMA用户带宽为1.6M，M=4，Tc，Rc=0.3971，Q=8，Rc信道编码器速率，语音用户是1/3卷积码。
所以Rc＝0.33 带入上式即可得到Ior/Ioc = Ec/N0 + 7dB。
再来看Ec/N0 + 7dB = Eb/N0 – 9dB + 3dB + 7dB
Ec＝Eb/SF*log2M SF=8,语音是QPSK，所以M＝4，所以/8就是－9dB， log2M＝2就是＋3dB，即有上式成立。
在WCDMA中，P-CPICH的Ec/N0或RSCP（Received Signal Code Power），这两个参数只能选用一个，一般用Ec/N0 ，因为Ec/N0既体现了所接收信号的强度又能表现出干扰水平。
Ec/N0和RSCP之间的关系如下：Ec/N0 ＝RSCP/RSSI（Received Signal Strength Indicator）。
如果测量是针对更新激活集的，也就是导致软切换的，用Ec/No就可以了。
如果测量是针对决策是否发生信号告警要进行硬切换的，最好两个都测量。
也就是说，Ec/No 和RSCP任何一个产生Event 2D的测量报告，就应该认为本频信号已经不符合要求，需要进行硬切换到其它频率继续承载服务。
实际网络的小区有用户密集小区和稀疏小区。
考虑到NODEB总发射功率基本一定，用户密集的地区，小区半径比较小，用户稀疏的地区,小区半径就比较大。
在用户稀疏地区，由于用户数量比较少，来自其他用户干扰就少，所以在离基站比较远的小区边缘Ec/N0仍然比较高。
但此时RSCP已经很低，所以这种情况适用于使用RSCP来做测量标准。
相反，在用户密集的小区，小区半径比较小，虽然你收到的RSCP比较大，但是此时来自其他用户的干扰大，此时的Ec/N0仍然很低，所以这种情况适用于Ec/N0做测量标准。
举例假设开始用户在一个小区驻扎，与小区建立了一条链路的连接，此时激活集中只有这个
小区，称为Primary Cell，由该小区所属的RNC为用户建立Iu接口。
UE同时会对该小区的邻区集小区进行测量，并形成监视集中的小区，对监视集小区通过对Ec/No的判决，一旦超过门限值，就会建立RRC连接，并将小区升级到激活集中。
作为软切换的判决原则，一般都始终以参考小区的Ec/No为参考值，监视集小区的Ec/No与该参考值进行比较，其差值作为参数与门限值比较，当达到软切换的门限值时，就会触发软切换，也就是监视集中达到门限值要求的小区升级成为激活集小区，建立链路。
但被激活小区能否成为Primary Cell并不一定，Primary Cell的更新过程将触发二级的判决门限。
当UE在移动过程中，目标小区的强度大于Primary Cell时，SRNC将触发二级的判决门限，决定目标小区是否取代原来的Primary Cell，一旦更新成功，原来的Primary Cell将成为激活集中的普通小区，Primary Cell更新后RNC将通知移动台及时根据新的Primary Cell定义的邻区集小区。
至于门限值的定义，进入监视集小区的门限值是由系统参数设定的Ec/No绝对值，而进入激活集小区的门限值是与参考小区Ec/No比较后的差值，是相对值门限。
激活集小区降为监视集小区同样要触发另外一个降级的门限值。
多个门限值的设定正是为了有效防止移动台由于频繁移动所造成的震荡效应。
