TABER磨耗试验方法

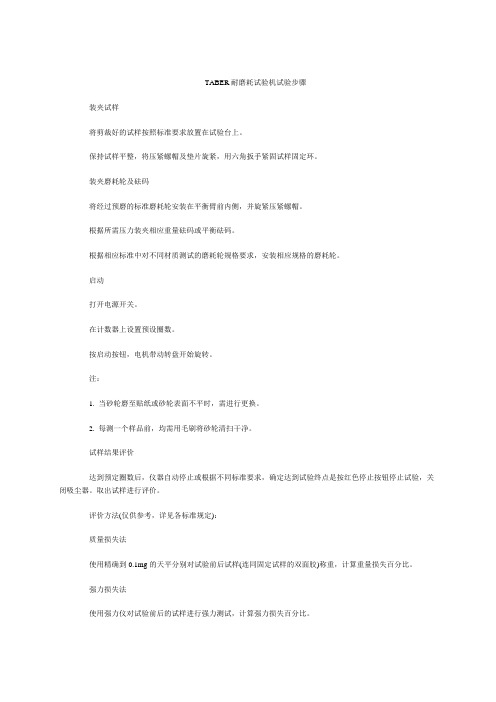

TABER耐磨耗试验机试验步骤装夹试样将剪裁好的试样按照标准要求放置在试验台上。

保持试样平整，将压紧螺帽及垫片旋紧，用六角扳手紧固试样固定环。

装夹磨耗轮及砝码将经过预磨的标准磨耗轮安装在平衡臂前内侧，并旋紧压紧螺帽。

根据所需压力装夹相应重量砝码或平衡砝码。

根据相应标准中对不同材质测试的磨耗轮规格要求，安装相应规格的磨耗轮。

启动打开电源开关。

在计数器上设置预设圈数。

按启动按钮，电机带动转盘开始旋转。

注：1. 当砂轮磨至贴纸或砂轮表面不平时，需进行更换。

2. 每测一个样品前，均需用毛刷将砂轮清扫干净。

试样结果评价达到预定圈数后，仪器自动停止或根据不同标准要求，确定达到试验终点是按红色停止按钮停止试验，关闭吸尘器。

取出试样进行评价。

评价方法(仅供参考，详见各标准规定)：质量损失法使用精确到0.1mg的天平分别对试验前后试样(连同固定试样的双面胶)称重，计算重量损失百分比。

强力损失法使用强力仪对试验前后的试样进行强力测试，计算强力损失百分比。

预定圈数外观变化达到预定圈数后进行外观评定(通常为是否磨穿、光透过性变化等Taber耐磨耗砂轮产品选型:砂轮/ 造型材质/ 研磨特性种类成分CS10/软质橡胶及研磨粒/ 和缓弹性橡胶、磨粒CS10F /软质橡胶及研磨粒/ 非常和缓弹性橡胶、磨粒CS17 /软质橡胶及研磨粒/ 粗糙弹性橡胶、磨粒H10?/硬质玻璃化材质/ 精糙非弹性陶瓷H18 /硬质玻璃化材质/ 中度精糙非弹性陶瓷H22 /硬质玻璃化材质/ 非常精糙非弹性陶瓷H38/硬质玻璃化材质/ 非常细致非弹性陶瓷CS0, S32 /软质光滑橡胶/ 非常和缓弹性无磨粒橡胶S42, S33 /软质砂纸带/ 中度弹性砂纸条CS5 /软质羊毛毡/ 无磨损弹性羊毛毯S35 /硬质碳化钨/ 切割或削切非弹性碳化钨S39 / -- 皮革/ GritFeeder 皮革。

Taber耐磨耗试验机使用说明书本說明書詳述機器設定及技術參數，請妥善保管。

使用前請仔細閱讀說明書，方可操作！目录安全注意事项---------------------------------------------------------------1 概述--------------------------------------------------------------------------------11、仪器主要功能介绍--------------------------------------------------------12、2、主要技术参数----------------------------------------------------------2 安装说明---------------------------------------------------------------------------2 面版说明---------------------------------------------------------------------------51、计数器说----------------------------------------------------------------------62、设置界面显示内容-----------------------------------------------------------------6 操作步骤------------------------------------------------------------------------ 6 保养及维护------------------------------------------------------------------------8 故障排除---------------------------------------------------------------------------8 质量保证---------------------------------------------------------------------------9 电气线路图示-------------------------------------------------------------------10 装箱单----------------------------------------------------------------------------11安全注意事项1. 安全标志：下列标志所提及的内容主要是为了防止意外事故和危险的发生、保护操作人员和仪器以及确保测试结果的精确度，请务必注意！使用中的辅助说明。

taber 耐磨测试方法
Taber耐磨测试是一种常用的涂层耐磨性试验方法，通常采用旋转摩擦橡胶轮法进行。

测试过程中，试样被放置在一个旋转的橡胶轮下方，橡胶轮上施加一定的负荷。

随着轮子的旋转，橡胶轮与试样表面相互摩擦，模拟涂层在实际使用中受到的摩擦磨损。

具体的测试步骤如下：
1. 准备试样：将涂层试样放置在试验台上，确保试样平整、干燥且无污染物。

2. 安装橡胶轮：将规定硬度的橡胶轮安装在试验机的旋转轴上，确保橡胶轮与试样表面紧密接触。

3. 设定负荷：根据试验要求，设定适当的负荷，确保橡胶轮在摩擦过程中对试样施加适当的压力。

4. 设定转速：根据标准或要求，设定旋转轴的转速，一般为60转/分钟或100转/分钟。

转速可以根据测试标准和试样的特性进行调整。

5. 开始测试：启动试验机，让橡胶轮旋转并与试样表面摩擦。

测试时间可以根据标准或要求设定。

6. 记录数据：在测试过程中，记录试样表面的磨损情况，如磨损深度、涂层剥落等。

测试结束后，称量试样的重量，计算磨损损失的重量。

7. 结束测试：测试结束后，关闭试验机，将试样取出并清理干净。

需要注意的是，在进行Taber耐磨测试时，应遵循相关标准和规定，确保试验条件的准确性和可靠性。

同时，为了获得更准确的测试结果，建议在相同条件下进行多次测试并取平均值。

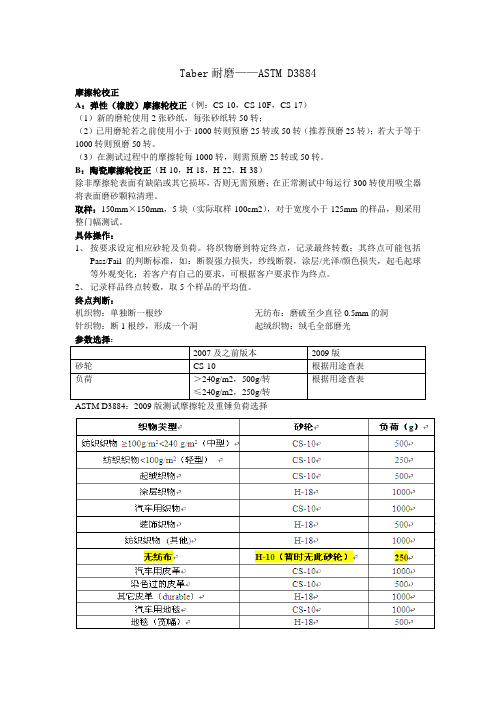

Taber耐磨——ASTM D3884
摩擦轮校正
A：弹性（橡胶）摩擦轮校正（例：CS-10，CS-10F，CS-17）
（1）新的磨轮使用2张砂纸，每张砂纸转50转；
（2）已用磨轮若之前使用小于1000转则预磨25转或50转（推荐预磨25转）；若大于等于1000转则预磨50转。

（3）在测试过程中的摩擦轮每1000转，则需预磨25转或50转。

B：陶瓷摩擦轮校正（H-10，H-18，H-22，H-38）
除非摩擦轮表面有缺陷或其它损坏，否则无需预磨；在正常测试中每运行300转使用吸尘器将表面磨砂颗粒清理。

取样：150mm×150mm，5块（实际取样100cm2），对于宽度小于125mm的样品，则采用整门幅测试。

具体操作：
1、按要求设定相应砂轮及负荷。

将织物磨到特定终点，记录最终转数；其终点可能包括
Pass/Fail的判断标准，如：断裂强力损失，纱线断裂，涂层/光泽/颜色损失，起毛起球等外观变化；若客户有自己的要求，可根据客户要求作为终点。

2、记录样品终点转数，取5个样品的平均值。

终点判断：
机织物：单独断一根纱无纺布：磨破至少直径0.5mm的洞
针织物：断1根纱，形成一个洞起绒织物：绒毛全部磨光
参数选择：。

TABER耐磨试验机（GT-7012-T）一、准备试件1.试验前将试片静置于温度23℃±1℃，相对湿度65±2%之状态中48小时以上；2.采用标准切刀采取标准规格试片外径120mm，内径6.5mm，厚度为3mm；3.将试片贴在同样尺寸标准贴纸上；二、试验前准备1. 将压杆及吸尘管掀起，放松取下砂轮固定螺帽，将试验之标准选择砂轮型号装在左右砂轮轴中心（砂轮注有RIGHT HAND者装右边，LEFT HAND者装走边，且贴标签之面朝外，砂轮磨损至标签之外围时应及时更换，左右配重轴上配重砝码的重量需相同）；2. 机台是否接上符合要求规格之电源三、操作步骤1. 砂纸1.1 取下压紧螺帽及垫片，用扳手将固定螺丝旋松，拿起固定圈；1.2 将砂纸中心孔置于螺杆上，将垫片套上，用压紧螺帽将砂纸固定；1.3 将固定圈套上，把砂纸压平，用扳手将固定圈螺丝锁紧，将压杆及吸尘管放下；1.4 设定测试次数；1.5 连接吸尘器：将吸尘器的吸尘管接到仪器左恻的接头上，并将吸尘器的电源插头插入仪器后方的插座上，按V ACUUN键启动吸尘器；1.6 按下START键，设定次数到达后机台自动停机（未装试片不可空转，以免损伤砂轮及零件）；1.7 依1.1步骤，将压杆及吸尘管掀起，取下砂纸（每次测试前都要进行砂纸预磨，目的是为了磨掉砂轮灰尘和平整，砂纸预磨25转后停机）；2. 试片1.1 依1.1-1.6步骤装上试片，当试样磨穿或到达规定转数即停机并取出试样。

MAESER皮革动态防水试验机（GT-7071-MW）一、准备制作：1.试样制作：1.1试样威势之确定：从同批物料的分散位置选取试样。

1.2再要进行测试的材料上按纵向和横向裁取式样（避免裁取油伤痕的位置）101.6mm×101.6mm±3.2mm1.3试样数目：每一种需测试横、纵方向各两片以上。

1.4试样之标准状态：试样前静置于温度23℃±2℃，相对湿度60±5%之状态重48小时以上。

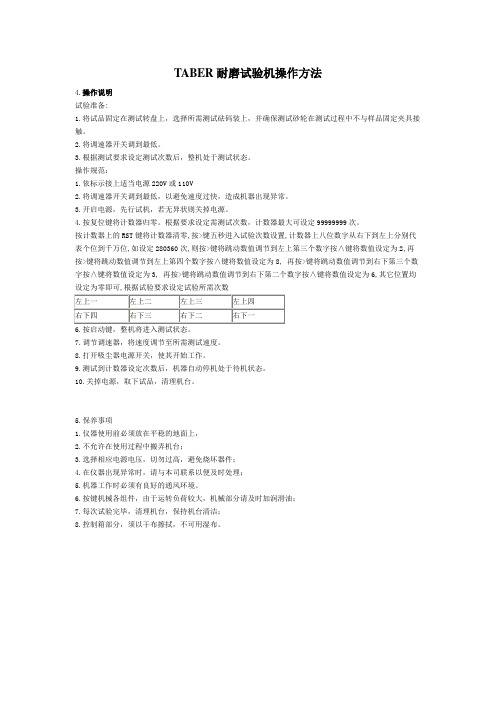

TABER耐磨试验机操作方法4.操作说明试验准备:1.将试品固定在测试转盘上，选择所需测试砝码装上，并确保测试砂轮在测试过程中不与样品固定夹具接触。

2.将调速器开关调到最低。

3.根据测试要求设定测试次数后，整机处于测试状态。

操作规范：1.依标示接上适当电源220V或110V2.将调速器开关调到最低，以避免速度过快，造成机器出现异常。

3.开启电源，先行试机，若无异状则关掉电源。

4.按复位键将计数器归零。

根据要求设定需测试次数，计数器最大可设定99999999次。

按计数器上的RST键将计数器清零,按>键五秒进入试验次数设置,计数器上八位数字从右下到左上分别代表个位到千万位,如设定280360次,则按>键将跳动数值调节到左上第三个数字按∧键将数值设定为2,再按>键将跳动数值调节到左上第四个数字按∧键将数值设定为8, 再按>键将跳动数值调节到右下第三个数字按∧键将数值设定为3, 再按>键将跳动数值调节到右下第二个数字按∧键将数值设定为6,其它位置均设定为零即可,根据试验要求设定试验所需次数6.按启动键，整机将进入测试状态。

7.调节调速器，将速度调节至所需测试速度。

8.打开吸尘器电源开关，使其开始工作。

9.测试到计数器设定次数后，机器自动停机处于待机状态。

10.关掉电源，取下试品，清理机台。

5.保养事项1.仪器使用前必须放在平稳的地面上，2.不允许在使用过程中搬弄机台；3.选择相应电源电压，切勿过高，避免烧坏器件；4.在仪器出现异常时，请与本司联系以便及时处理；5.机器工作时必须有良好的通风环境。

6.按键机械各组件，由于运转负荷较大，机械部分请及时加润滑油；7.每次试验完毕，清理机台，保持机台清洁；8.控制箱部分，须以干布擦拭，不可用湿布。

试验标准TABER磨耗试验方法参考方法：ASTM-D1175，ASTM-D3884，DIN53754，53799，53109，52347，TAPPI-T476，IS0-5470-1 实验目的: 确定织物天然皮革和合成皮革表层漆皮的耐磨程度.实验材料: 天然皮革人造皮革及纺织类材料实验器具: 1) TABER耐磨试验机(要求:* 符合ASTM D3884要求:●测试转速要求60转/分钟●另接吸尘器）2）直径为为103±3mm, 厚度为0.8±0.2mm的贴纸3) 150#砂纸4) H-18, H-22, CS-17号砂轮5) 软毛刷6) 裁样切刀7) 切试片机试片准备:裁取直径为103±3mm,孔径为7±1mm的试片试片须取材料的不同位置且距离边10cm. .如图：2)将试片迭和黏附于同等大小的衬托纸板上试片数量：每种材料至少2片以上实验条件:实验温度为23±2℃相对湿度为60±5%实验步骤:1)实验前根据不同的试验材料选择不同的砂轮及荷重(如下表)试验标准2). 在机台上放上新砂纸,并锁紧中心固定螺帽及固定圈3).将砂轮降低到砂纸上,.启动马达让机器转25圈(目的是让砂轮表面平均)4). 取下砂纸(通常砂纸只用一次),用软毛刷及吸尘器清除砂轮上的尘屑5). 放上试样(粘有0.8mm贴纸)并且中心环及紧固环夹紧6). 放下砂轮到试样上并将计数器归零7).启动马达让其运转, 然后每隔50转检查一次试片8). 当试片表面磨坏时(或颜色有严重变化)以及到达所规定的转数时即停机仪器介绍:T A B E R耐磨试验机:。

TABER线性耐磨试验机简介一、适用范围：本仪器适用于测试塑料、汽车配件、橡胶、皮革和纺织、电镀、自由拆卸的组件、漆品、印刷图样等产品的耐磨损性能。

既能用于评估产品的耐磨性，又能用于评价产品的耐刮伤性(单次或多次刮擦)和颜色的传递性。

干磨耗测试、湿磨耗测试均可进行功能：用于评估产品的耐磨性、耐刮擦性(单次或多次刮擦)和颜色的传递性(通常是耐摩擦驼色或耐摩擦牢度)等等。

三、特点：1、本仪器的磨头能自由浮动，划杆可以作线性运动，这个" 自由浮动" 的磨头能沿着样品的轮廓移动，无论样品的轮廓是曲面还是平面的。

能测试任何尺寸大小或任何形状的样品，对于带轮廓表面和抛光表面特性产品的磨耗测试极为理想(如：电脑鼠标和其它电脑或IT产品塑胶面漆耐磨性测试)，通用于塑料、汽车配件、橡胶、皮革和纺织、电镀、自由拆卸的组件、漆品、印刷图样等产品。

2、为了使你能模拟真实的使用条件，可设置各种的参数以适应不同的情况。

本仪器可设置移动距离、转速、转数、运行时间等参数(注1)。

3、可选择多种不同的磨耗介质和配件。

(可选的样品固定台及其它可选配件，配合进行挂上、破损程度测试以及耐酒精测试、耐硬bi刮擦等的测试。

)4、通过选择不同的磨耗介质和配件，磨耗仪能适应客户特定的、精que测试的要求。

一般磨头其大小、形状如同铅笔末端的橡皮擦头，是用高质量的磨耗材质制作而成。

能确保测试的稳定性。

另外可选择样品固定台与其它附加配件，以适合刮伤、破损程度测定以及耐酒精测试、耐硬bi刮擦等的测定。

四、技术参数：1、标准移动距离0.5", 1", 2" 3" 和4"，特殊移动速度可定制2、可设置转数。

可zui多设置999，999转(注意，磨头橡皮在此期间可能需要更换)。

3、可调移动速度：2～120来回/ 分钟。

其中2，15，30，40和60来回/分钟这六个速度是TABER标准测数，本机zui高移动速度是120来回/分种。

美国TABER 5900 磨耗仪操作指导
1设置行程步骤：
拆下样品台按X键调节电机摆杆位置
电机摆杆转到左侧与滑轮导轨平行按下STOP键
拧松摆杆上的螺丝参照标尺调节行程距离
固定摆杆上的螺丝固定样品台面板
2调节测试臂高度步骤：
固定测试样品调节测试头的磨条露出的长度
固定磨条夹具调节支架高度
微调测试杆高度调节游码使测试臂相对平衡
按测试要求添加载荷砝码
3设置速度及圈数步骤：
按MENU键进入菜单再按1键选择Speed（速度）
输入测试要求的速度（圈/分钟）按ENTER键确定更改的速度
在桌面显示中直接输入测试总圈数按ENTER键确定输入的圈数
按START键开始测试。

TABER磨耗试验方法参考方法：ASTM-D1175,ASTM-D3884,DIN53754,53799,53109,52347,TAPPI-T476,ISO-5470-1 实验目的：确定织物，天然皮革和合成皮革表层漆皮的耐磨程度.实验材料：天然皮革，人造皮革及纺织类材料实验器具：1）TABER耐磨试验机（要求：符合ASTMD3884要求测试转速要求60转/分钟另接吸尘器）2）直径为1036mm,厚度为0.882mm的贴纸3）150#砂纸4）H-18,H-22,CS-17号砂轮5）软毛刷6）裁样切刀7）切试片机试片准备：1）裁取直径为103±3mm,孔径为7±1mm的试片，试片须取材料的不同位置且距离边缘10cm.如下图：2）将试片迭和黏附于同等大小的衬托纸板上.试片数量：每种材料至少2片以上实验条件：实验温度为23+2C,相对湿度为60±5%实验步骤：1）实验前根据不同的试验材料选择不同的砂轮及荷重（如下表）材料不慨砂轮型号荷重TABER磨耗试验方法2）,在机台上放上新砂纸，并锁紧中心固定螺帽及固定圈3）,将砂轮降低到砂纸上，启动马达，让机器转25圈（目的是让砂轮表面平均）4）,取下砂纸（通常砂纸只用一次），用软毛刷及吸尘器清除砂轮上的尘屑.5）,放上试样（粘有0.8mm贴纸）并且中心环及紧固环夹紧6）,放下砂轮到试样上，并将计数器归零7）,启动马达让其运转，然后每隔50转检查一次试片8）.当试片表面磨坏时（或颜色有严重变化）以及到达所规定的转数时即停机结果鉴定：记录两个测试数值中较低的一个，如果试片达到所规定转数还未破损，则记录试片磨过的转数，注:鞋面材料被磨损是指材料被磨损到无法看清表面的自然纹路，表面涂层有剥落或颜色改变超过变褪色灰色标（符合AATCC标准要求）三级，内里材料被磨损是指材料的任何一部分被磨穿透，报告记录：报告上应注明样品形式，试样的破损程度、荷重及砂轮型号，例：0.8mmPU二榔皮数量：1块样品名称：合格判定：（注:以下为公司建议标准）TABER磨耗试验方法仪器介绍：TABER耐磨试验机。
