JMIV型磨耗仪

有关漆膜磨耗仪的原理介绍
仪器简介
漆膜磨耗仪是一种测试漆膜磨耗性能的仪器，其作用是模拟一定条件下的机械
磨损作用，通过测试漆膜磨损后的材料质量变化来评价漆膜磨损性能。

工作原理
漆膜磨耗仪的测试原理基于旋转磨损法，即利用旋转摩擦力对样品表面施加压力、切削力和磨粒撞击力，模拟真实工作条件下的机械磨损。

仪器通过对样品施加旋转摩擦力和定向加荷，使样品沿着某一方向旋转同时受到固定磨具的摩擦作用，实现磨损试验。

漆膜磨耗仪主要由以下部分组成：
1.旋转搅拌器：通过旋转摩擦产生磨损效果。

2.砂轮磨具：用于对样品表面进行磨损。

3.加荷机构：对样品施加一定的加荷。

4.电子天平：用于测量样品磨损前后的质量变化。

5.试验环境控制系统：包括温度、湿度、灰尘等环境条件的控制，可以
模拟真实环境下的机械磨损作用。

应用领域
漆膜磨耗仪主要应用于漆膜和涂层的磨损性能测试，是涂料、涂层制造企业进
行产品质量检测、产品性能评价的重要仪器。

同时，漆膜磨耗仪也被广泛应用于汽车、机械、航天、航空和建筑等领域的涂料和涂层磨损性能测试。

结论
漆膜磨耗仪的测试原理基于旋转磨损法，可以模拟真实工作条件下的机械磨损，为漆膜和涂层制造企业进行产品质量检测、产品性能评价提供了方便。

同时，漆膜磨耗仪的广泛应用也促进了汽车、机械、航天、航空和建筑等领域涂料和涂层的发展。

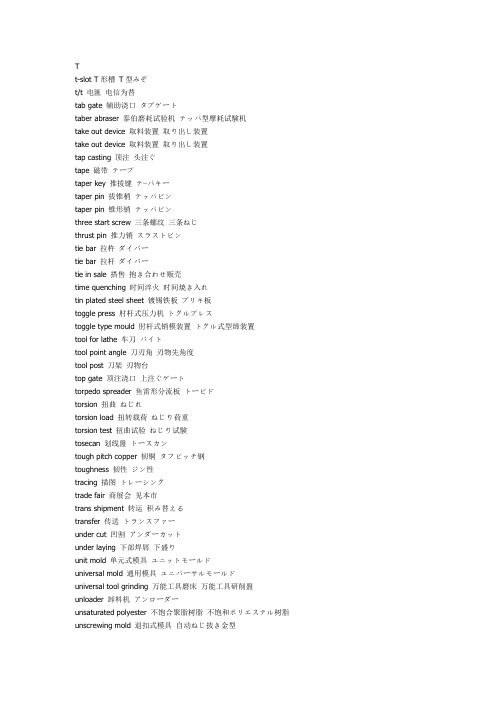

Tt-slot T形槽 T型みぞt/t 电匯电信为替tab gate 辅助浇口タブゲートtaber abraser 泰伯磨耗试验机テッパ型摩耗试験机take out device 取料装置取り出し装置take out device 取料装置取り出し装置tap casting 顶注头注ぐtape 磁带テープtaper key 推拔键テｰパキーtaper pin 拔锥梢テッパピンtaper pin 锥形销テッパピンthree start screw 三条螺纹三条ねじthrust pin 推力销スラストピンtie bar 拉杵ダイバーtie bar 拉杆ダイバーtie in sale 搭售抱き合わせ贩売time quenching 时间淬火时间焼き入れtin plated steel sheet 镀锡铁板ブリキ板toggle press 肘杆式压力机トグルプレスtoggle type mould 肘杆式销模装置トグル式型缔装置tool for lathe 车刀バイトtool point angle 刀刃角刃物先角度tool post 刀架刃物台top gate 顶注浇口上注ぐゲートtorpedo spreader 鱼雷形分流板トーピドtorsion 扭曲ねじれtorsion load 扭转载荷ねじり荷重torsion test 扭曲试验ねじり试験tosecan 划线盤トースカンtough pitch copper 韧铜タフピッチ钢toughness 韧性ジン性tracing 描图トレーシングtrade fair 商展会见本市trans shipment 转运积み替えるtransfer 传送トランスファーunder cut 凹割アンダーカットunder laying 下部焊屑下盛りunit mold 单元式模具ユニットモールドuniversal mold 通用模具ユニパーサルモールドuniversal tool grinding 万能工具磨床万能工具研削盤unloader 卸料机アンローダーunsaturated polyester 不饱合聚脂树脂不饱和ポリエステル树脂unscrewing mold 退扣式模具自动ねじ抜き金型unworked casting 不加工铸件鋳放しup cut milling 逆铣加工上向き削りupender 翻转装置アプエンダupending 顶锻アプエンディングuphill casting 底铸アプヒル鋳造upsetting 锻粗加工据えこみ加工Vvacuum carbonitriding 真空渗碳氮化真空ガス浸炭窒化vacuum carburizing 真空渗碳处理真空ガス浸炭vacuum hardening 真空淬火真空焼入れvacuum heat treatment 真空热处理真空热処理vacuum ni t riding 真空氮化真空ガス窒化vent 通气孔ベントventer 排气风扇ベンダーvertical machine center 立式加工制造中心縦型マシニングセンターvibration feeder 振动送料机バイプレーションフィードwelding 焊接ウェルディングwelding bead 焊接泡溶接ビードwelding direction 焊接方向ウェルディングテレクッションwelding distortion 焊接变形溶接変形welding flux 焊剂ウェルディングフラックスwelding ground 电熔接地アースwelding interval 焊接周期ウェルディングインターパルwelding stress 熔接应变溶接ひずみwelding torch 熔接气炬溶接トーチwetout 浸润处理ウェットアウトwharf 码头波止场wheel 旋转ホイールshite castiron 白口铸件ちんちん鋳物whi t ening 白化白化wiper 脱模鉬ワイバwireE.D.M 线割放电加工机ワイヤ放电加工机wiring 抽线加工ワイヤリングwiring press 嵌线卷边机ロールword processor 文书处理器ワープロwork 工件ワークworking allowance 加工余量加工代working discharged 加工废料加工廃弃物working gauge 工作量规加工ゲージwortle plate 拉丝模板ウォードルプレート。

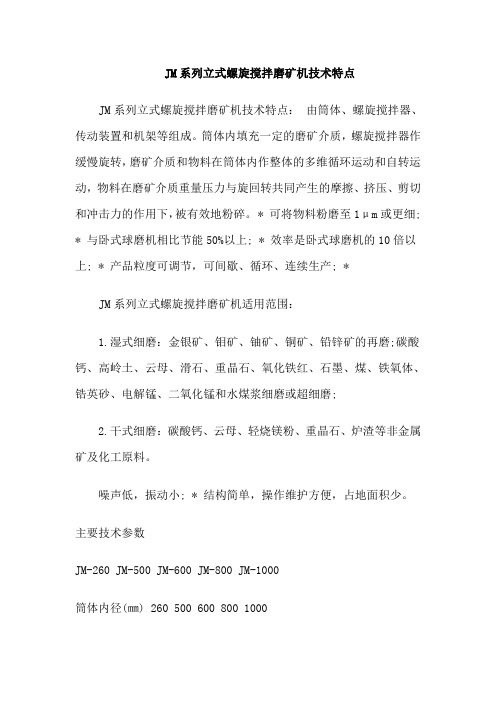

JM系列立式螺旋搅拌磨矿机技术特点JM系列立式螺旋搅拌磨矿机技术特点：由筒体、螺旋搅拌器、传动装置和机架等组成。

筒体内填充一定的磨矿介质，螺旋搅拌器作缓慢旋转，磨矿介质和物料在筒体内作整体的多维循环运动和自转运动，物料在磨矿介质重量压力与旋回转共同产生的摩擦、挤压、剪切和冲击力的作用下，被有效地粉碎。

* 可将物料粉磨至1μm或更细; * 与卧式球磨机相比节能50%以上; * 效率是卧式球磨机的10倍以上; * 产品粒度可调节，可间歇、循环、连续生产; *JM系列立式螺旋搅拌磨矿机适用范围：1.湿式细磨：金银矿、钼矿、铀矿、铜矿、铅锌矿的再磨;碳酸钙、高岭土、云母、滑石、重晶石、氧化铁红、石墨、煤、铁氧体、锆英砂、电解锰、二氧化锰和水煤浆细磨或超细磨;2.干式细磨：碳酸钙、云母、轻烧镁粉、重晶石、炉渣等非金属矿及化工原料。

噪声低，振动小; * 结构简单，操作维护方便，占地面积少。

主要技术参数JM-260 JM-500 JM-600 JM-800 JM-1000筒体内径(㎜) 260 500 600 800 1000有效容积(m3) 0.04 0.31 0.50 1.00 1.90处理量(㎏/h) 10～100 100～600 200～1000 400～1500 600～3000 电机功率(Kw) 3 11 15 22 45设备重量(t) 0.9 2.8 3.8 7.5 9.5连续运转4小时，并达到以下验收标准：①电机电控系统启动、运转和联锁装置工作正常；②轴承工作正常，回油温度不超过50℃；③润滑系统供油正常：④传动齿轮T作平稳，无强烈周期噪音与振动；⑤各连接处不得松动、密封处密封良好；⑥冷却水管无泄漏，回水温度不超过40℃。

无负荷试车合格后，可进行负荷试车。

本机最大装球量为72吨，首先装入磨矿介质质量的20％刁0％、物料重量的50%，按规定程序启动；运转无异常以后，每隔30分钟再加入介质质量的10肠，且连续给入适量的物料，直至磨机达到满负荷，连续运转24小时，达到如下标准：①电书L电流无异常变化；②磨机T作平稳，不应有周期性噪音和振动；③轴承T作正常，回油温度不超过50℃；④气动离合器T作正常；⑤筒体各螺栓、人孔和法兰的结合而不得有泄漏现象；⑥磨彩L全部联结螺栓不得有松动现象；⑦经负荷试车，润滑油侵入各部，油位下降，应再补加油，使其达到规定油位；⑧其余应符合无负荷试车要求；(l）严格检查并确认设备内己无遗留物，各联结点牢固、密封良好．(3）电气安装调整完成以后，同步电机要进行无负荷运转，时间为4小时，注意转子前后轴承温度，转子轴承油环转动是否灵活。

漆膜磨耗仪使用方法
漆膜磨耗仪是一种用于测试材料表面耐磨性能的仪器。

该仪器通常被广泛应用于汽车、家具、建筑以及各种涂料制造业。

下面是漆膜磨耗仪的使用方法。

1. 准备工作
首先，需要将漆膜磨耗仪放置在平稳的桌面上，并接通电源。

接下来，需要将测试样品放置在测试台上，并用夹具固定好。

同时，还需要将砂纸或其他磨料材料固定在转盘上。

2. 调节参数
在开始测试之前，需要调节一些参数。

比如，需要选择合适的转速、磨料类型和压力等。

这些参数的选择会直接影响测试结果的准确性和可靠性。

3. 开始测试
当所有参数设置好之后，可以开始进行测试了。

此时，需要将转盘启动，让磨料开始磨损样品表面。

测试时间的长短和磨料的压力可以根据需要进行调整。

在测试过程中，可以随时观察样品表面的变化情况，并记录下来。

4. 结果分析
测试结束后，需要对测试结果进行分析。

主要是观察样品表面的磨损程度和磨损形貌等。

通过对测试结果的分析，可以了解样品的耐磨性能，为材料的选择和制造提供参考依据。

总之，漆膜磨耗仪是一种非常重要的测试仪器，可以有效地评估
材料的耐磨性能，为生产制造提供参考依据。

在使用漆膜磨耗仪时，需要注意安全问题，并根据需要进行参数调整和结果分析。

技术创新品质卓越满足客户要求苏州嘉颖精密铸造有限公司文件名稱耐磨耗试验操作指导书文件編號WI-QG-13版本/次 1.0制訂部門品保部制訂日期2003.04.10 修訂日期頁碼第 1 頁，共 2頁一.目的为规范使用耐磨耗试验机测试作业二.适用范围试用品保部人员做产品耐磨耗时使用参考三.权责品保部检测人员及相关人员。

四．按键介绍A,卷绕轮装置B,底座水平仪C,滑动栓D,回转数计数器E,摇动臂F，垂直轴微调轮G,垂直轴H,防尘台I,摇动臂上下夹具螺丝J,内附尼龙轴承框架K,“O”形环L,供给卷轴M,压力滚轴N，驱动滚轮五．高回转数连续磨耗测试功能5.1更换标准式回转为连续式磨耗测试5.1.1于回转计数器有计数声音后停止马达运转5.1.2利用六角扳手以手松开连结摇动臂与轴承式凸轮转动轴之螺丝5.1.3转动轴下面有2个小洞为回复至标准式回轴固定用5.1.4轻轻将轴承及转动轴往操作方向推，知道两端绋有空气而不与任何东西接触再停止，以手轻轻螺丝5.2执行连续式磨耗测试5.2.1依照正常方式装上样品5.2.2开启马达5.2.3定时的停止马达，以手台式摇动臂查看是否磨耗至底材，不能移动样品5.2.4降下摇动臂，若测试尚未完成，开启马达继续测试注意：1.上述的查看步骤不会影响测试工作的准确性2.以连续式回转次数乘以2.5倍，即转换成为标准式回转次数技术创新品质卓越满足客户要求苏州嘉颖精密铸造有限公司文件名稱耐磨耗试验机操作指导书文件編號WI-QG-13版本/次 1.0 制訂部門品保部制訂日期20013.04.10 修訂日期頁碼第 2頁，共 2 頁六．日常保养每次使用前将整个“0”形环组合拆下以清理中心轮。

轮子以及所有解除部分的灰尘。

核准：审核：制定：。

MM1000系列型摩擦磨损性能试验设备由西安顺通机电应用技术研究所研制成功的我国最新型全自动化控制的惯性系列摩擦磨损性能试验机，己在国内的摩擦材料领域得到了普及应用和配置。

全自动控制的系列摩擦磨损性能试验机应用现代工业控制技术和计算机应用技术从主机的结构、动力源、采集值、测试技术、应用瞬间值的采集技术即提取同一瞬间的压力值和扭矩值计算出该瞬间的摩擦系数等相关的测试值，提高了测试数据的精度等级及准确性，实现了测试数据的可靠性和重复性。

它集机、电、气技术和传感器技术、变频调速技术、现代工业控制技术、计算机应用技术为一体，成功的实现了摩擦材料性能测试自动化，涉入全部摩擦材料领域。

在实现全自动控制的工艺过程时全部按照国标、行标、（企标）的工艺路线和模拟实际工况试验条件设置进行，制作出符合企业生产、科研院所、大专院校进行摩擦材料生产、研究、配方工艺、质量控制和新材料研制、开发的专业检测设备。

应用现代先进的科学技术,提供科学的试验方法和准确的测试数据使该试验机具备了小样试验机和整片1：1台架试验功能。

它保持了与产品工况的一致性，又保持了与台架试验的一致性。

保持与路试、航试有稳定的对应关系，应用小样试验的跟踪工艺性强，满足了快速变化的试验步骤，为企业赢得了时间，节约了资金。

全自动控制的系列摩擦磨损性能试验机应用了小样缩比模拟制动惯性试验原理，建立了模拟制动的试验方法，应用了全自动控制技术，实现了实验室条件下小样缩比模拟制动试验的功能。

应用了多元相似原理模拟实际工况完成了（惯性制动）热冲击刹车试验的功能.该检测设备不但具备了髙速、髙压、低速、低压、变速、变压、变温等技术条件下的测试功能，完成了摸拟飞机、坦克、火车、汽车、轨道列车等重载大惯量等制动工况进行的摩擦材料的摩擦、磨损、热负荷、及可靠性的试验研究要求，以材料可承载的最大负荷完成各种试验项目和极限试验功能；对于全部试验参数的采集频率高、采集精度高、采集速度快、采集数量大都较之所有试验机、试验台无以比拟的，实现采控一体采集信号，能与计算机通讯完成数据的转存和试验机的监测系统。

磨耗仪原理和使用方法
磨耗仪原理和使用方法
1. 磨耗仪原理：磨耗仪是一种通过模拟材料在实际使用过程中的摩擦、磨损等情况进行试验的仪器。

其原理是通过模拟材料在实际使用中遇到的不同摩擦、磨损、腐蚀等条件，测量材料的性能和寿命等相关参数。

磨耗仪通常包括一个测试台和一组摩擦体，通过摩擦体与试样的接触，再施加特定的载荷和运动方向，能够确定材料的磨损速率、摩擦系数等。

2. 使用方法：使用磨耗仪时，首先应准备好测试样品和摩擦体，并将它们安装到磨耗仪的测试台上。

然后，将磨耗仪设定好所需要的测试参数，如载荷大小、摩擦系数、试验时间等。

接着，启动磨耗仪进行试验，观察测试过程中试样的变化情况。

试验完成后，可以对数据进行分析，比较材料的磨耗速率、摩擦系数等参数，以便评估材料的性能和寿命等指标。

使用磨耗仪时，还要注意保证试验设备及测试环境的干净和安全，遵守相关安全规定，以确保试验顺利进行。

摩擦磨损试验机UMT►无可挑剔的准确性&通用性多功能力学测试试验机—创新性布鲁克摩擦磨损试验机UMT由于其良好的兼容新和多模块化设计得到了市场的广泛认可。

优异的设备兼容性设计理念，可以使一个样品在同一个实验设备上实现多种性能表征，大大节省了试验时间. 专业的模块化设计，轻松快速实现模块的更换。

先进的伺服控制系统和具有专利技术的力学传感器，可以收集多个信号的原位收集。

设备具有优异的精确性和良好是重复性。

第一台UMT设备诞生于2000年，由于其优异的性能快速成为摩擦磨损和力学性能测试领域的标准测试设备。

现在全球有超过400个试验机服务于全球顶尖的研究所、大学和国家实验室。

传统的摩擦磨损试验机多数是单一模式的设计，仅仅能满足单一的工况测试环境模拟，UMT的诞生打破了传统的设计理念，实现了在一个机台模拟多种工况条件。

独有的模块化设计可以在几分钟之内快速便捷的更换测试平台，模拟多种运动形式，从线性移动到转动;专利设计的力学传感器具有宽泛的普适性，从微牛级的力到1000N的力;创新性设计理念的可以模拟多种工况环境，湿度控制箱，-25℃到1000℃的温度控制箱，10-6t的真空环境腔。

优异软件开放性设计可以帮助用户实现最真实工况的模拟测试条件。

UMT 的优势：广泛的客户群快速更换的模块化设计高精度的力学传感器优异的重复性实时的软件控制和在线的数据分析多模块单一平台测试多种运动形式UTM可以提供上试样和下试样的同时运动，满足客户对模拟多种运动形式的测试要求。

优异的编码器，可以通过软件控制，实现上试样线性往复移动或者转动，下试样沿着X 轴或者Y 轴的线性移动，沿着竖直轴或者水平轴的转动，用于研究微动的高频往复线性移动。

快速更换的模块可以说实现不同形式的测试条件，球盘摩擦，环快摩擦，刮痕测试，微动磨损测试。

优异的闭环控制系统，所有的模块均可以通过软件控制,可以保证在测试时维持恒定的位移量，恒定的加载力，恒定的转速。
