洛杉矶磨耗率试验

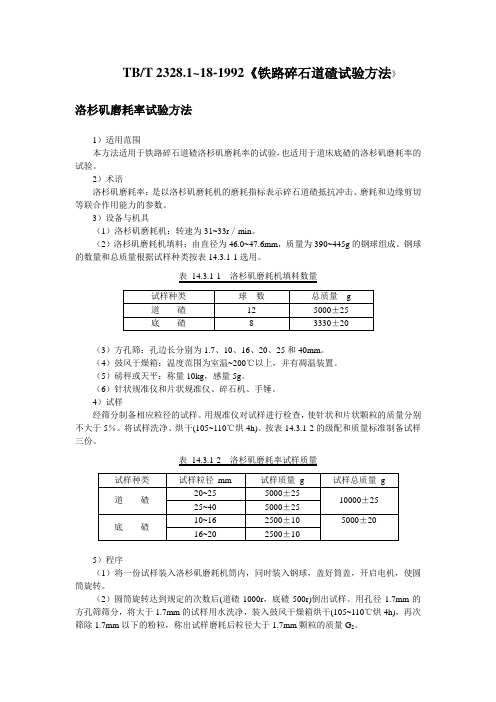

TB/T 2328.1~18-1992《铁路碎石道碴试验方法》洛杉矶磨耗率试验方法1）适用范围本方法适用于铁路碎石道碴洛杉矶磨耗率的试验，也适用于道床底碴的洛杉矶磨耗率的试验。

2）术语洛杉矶磨耗率：是以洛杉矶磨耗机的磨耗指标表示碎石道碴抵抗冲击、磨耗和边缘剪切等联合作用能力的参数。

3）设备与机具（1）洛杉矶磨耗机：转速为31~33r／min。

（2）洛杉矶磨耗机填料：由直径为46.0~47.6mm，质量为390~445g的钢球组成。

钢球的数量和总质量根据试样种类按表14.3.1-1选用。

表14.3.1-1 洛杉矶磨耗机填料数量（3）方孔筛：孔边长分别为1.7、10、16、20、25和40mm。

（4）鼓风干燥箱：温度范围为室温~200℃以上，并有凋温装置。

（5）磅秤或天平：称量10kg，感量5g。

（6）针状规准仪和片状规准仪、碎石机、手锤。

4）试样经筛分制备相应粒径的试样。

用规准仪对试样进行检查，使针状和片状颗粒的质量分别不大于5％。

将试样洗净、烘干(105~110℃烘4h)。

按表14.3.1-2的级配和质量标准制备试样三份。

表14.3.1-2洛杉矶磨耗率试样质量5）程序（1）将一份试样装入洛杉矶磨耗机筒内，同时装入钢球，盖好筒盖，开启电机，使圆筒旋转。

（2）圆筒旋转达到规定的次数后(道碴1000r，底碴500r)倒出试样。

用孔径1.7mm的方孔筛筛分，将大于1.7mm的试样用水洗净，装入鼓风干燥箱烘干(105~110℃烘4h)，再次筛除1.7mm以下的粉粒，称出试样磨耗后粒径大于1.7mm颗粒的质量G2。

用同样的方法分别试验三份试样。

6）计算按下式计算道碴洛杉矶磨耗率：式中：LAA——道碴洛杉矶磨耗率，%；G1——试样磨耗前质量，g，G2——试样磨耗后粒径大于1.7mm颗粒的质量，g。

取三份试样磨耗率的平均值做为该道碴的洛杉矾磨耗率。

三次磨耗率中任何两次之差不得大于2%，否则应重新取样进行试验。

LAA值取小数点后一位。

石料磨耗实验-洛杉矶法
一 试验目的
通过本试验可测定石料抵抗撞击边缘剪切和磨耗等联合作用的能力。

二 仪器设备
隔板式磨耗机 钢球 套色（孔径40mm 31.5mm 20mm 10mm 2mm ）台秤 烘箱
三 试验步骤
1试样套色筛分，乘凉存留筛上质量。

2 试样洗净，放入100-1100
C 烘箱中衡中称相应重量1m .
按下列级配表称量
3 装入试样及48mm 钢球12个，其质量为405-450g 盖好桶盖，计数器调为0，转速为30/33转/min,使转5min ，取出试样。

4 将磨好后试样过2mm 圆孔或1.6mm 的方孔筛，筛去石屑，用水洗净存在筛上试样，送入烘箱至恒重，冷却室温称其质量2m .。

本试验公式如下：
12
1100%m m Q m -=⨯
Q ：石料磨耗率%
1m ：装入圆桶中试样质量g
2m ：试样后洗净烘干的试样质量g
取两次试验平均值，且两次的差值不大于平均值的2%，否则重做。

砂石材料试验检测技术一、砂石材料基本概念1．砂石材料：是石料和集料(又称骨料)的总称。

2．石料分类：根据石料形成时的地质条件分成岩浆岩、沉积岩、变质岩三大类。

3．集料的定义：在混合料中起骨架和填充作用的粒料。

4．标准筛：对颗粒性材料进行筛分试验用的符合标准形状和尺寸规格要求的系列样品筛。

5．集料划分方法：（1）按集料形成过程：分为自然风化、地质作用形成的卵石（砾石）和人工机械加工而成的碎石。

（2）按粒径大小分为粗集料和细集料（又称砂）。

（3）按化学成分分为酸性集料和碱性集料。

6．粗、细集料划分：水泥混凝土的分界尺寸是4.75mm，沥青混合料的分界尺寸为2.36mm。

7．集料最大粒径和公称最大粒径：公称最大粒径比最大粒径小一个粒级。

集料最大粒径指集料100%都要求通过的最小标准筛筛孔尺寸。

集料公称最大粒径指集料可能全部通过或允许有少量筛余(筛余量不超过10%)的最小标准筛筛孔尺寸。

实际上工程中所指的最大粒径往往是指公称最大粒径。

二、石料1．真密度：石料在在规定试验条件下(温度20℃)，单位真实体积(不包括孔隙体积)的质量。

量纲为g／cm3。

2．毛体积密度：石料在规定试验条件下，单位毛体积(包括矿质实体和闭口、开口孔隙的体积)的质量。

3．孔隙率P：石料孔隙体积占其总体积（即毛体积）的百分率。

4．吸水性：衡量一定条件下石料吸水能力的大小称为石料的吸水性。

可用吸水率和饱水率两项指标表示。

1）吸水率：石料在室温（20±2℃）和大气压条件下，石料试样最大吸水质量占烘干（105±5℃）石料试样质量的百分率。

2)饱水率：石料在室温（20±2℃）和抽真空（真空度残压为2.67KPa)后的条件下，石料试样最大吸水量占烘干石料试样质量的百分率。

饱水率比吸水率大，饱水率的计算方法与吸水率相似。

5．耐候性：石料在自然环境下的使用过程中，首先要承受周围环境温度改变引起的温度应力作用，其次是承受因正、负气温的交替冻融引起内部组织结构受到的破坏作用，评价石料这种抵抗自然破坏因素的性能称为耐候性。

洛杉矶磨耗试验的技术指标嘿，咱今儿就来唠唠这洛杉矶磨耗试验的技术指标。

你说这洛杉矶磨耗试验啊，就像是一场对石料的大考！这试验里有好些个重要的技术指标呢！首先就是磨耗损失呀，它就好比是石料经历这场“考试”后的成绩。

如果磨耗损失小，那这石料可就厉害啦，就像个身经百战还依然强壮的勇士，质量杠杠的！要是磨耗损失大呢，那咱就得好好琢磨琢磨这石料是不是差点意思啦。

还有啊，试验用的钢球数量和规格也不能小瞧。

这就好像是考试里的规则，得严格遵守。

要是钢球数量不对或者规格有问题，那这试验结果不就乱套了嘛！那可不行，咱得严谨，对吧？你想想，要是连这些基本的技术指标都搞不清楚，那还怎么做试验呀？这就好比做饭不知道放多少盐一样，那做出来的菜能好吃吗？肯定不行呀！而且啊，做这个试验的时候，每一个细节都得注意到。

就像拼图一样，少了一块都不完整。

比如说，试验的转速啦，转的时间长短啦，这些都得把握好。

不然结果不准确，那不就白忙活啦？咱再打个比方，这洛杉矶磨耗试验的技术指标就像是汽车的零部件，每个都得在正确的位置上，发挥着自己的作用，这样车子才能跑得顺溜。

要是有个零件出问题，那车子还不得抛锚呀！所以说呀，搞清楚这些技术指标可太重要啦！咱得认真对待，不能马虎。

这可关系到石料的质量，关系到工程的质量呢！你说是不是这个理儿？咱可不能在这上面掉链子呀！要让每一次试验都能得出可靠的结果，这样才能放心地使用那些石料呀。

总之呢，洛杉矶磨耗试验的技术指标就像是一把衡量石料质量的尺子，只有把这尺子用好了，咱才能选出真正好的石料，让我们的工程更加坚固耐用。

大家可千万要重视起来哟！。

粗集料磨耗试验方法讨论摘要:石料抵抗磨耗作用的能力,体现了集料的力学性质,其磨耗试验测定方法分别有洛杉矶法、道瑞试验和狄法尔法。

洛杉矶法与道瑞试验以其各自的试验检测原理,从不同角度描述了磨耗值,试验结果级差明显,工程意义明显。

关键词:集料磨耗洛杉矶法道瑞试验狄法尔法集料(aggregate)亦称骨料,是指在混合料中起骨架和填充作用的粒料,包括碎石、砾石、机制砂、石屑、砂等。

在沥青混合料中,粗集料是指粒径大于2.36mm的碎石、破碎砾石、筛选砾石和矿渣等。

路面的设计与施工,对用于路面结构层的石料,在其硬度或强度方面都有一定的要求,尤其是用作面层的石料,更要求耐磨能力强,以抵抗行车的冲击、压碎和磨耗作用。

对于石料的这些技术要求,不同国家采用的技术指标和试验方法不尽相同,主要磨耗试验方法分别有洛杉矶法(Los Angeles)、道瑞试验(Dorry)和狄法尔法(Devel)。

1 试验方法概述1.1 粗集料磨耗试验(洛杉矶法)国家现行规范《公路工程集料试验规程》(JTG E42-2005)规定:该实验目的是测定标准条件下粗集料抵抗摩擦、撞击的能力,以磨耗损失(％)表示,适用于各种等级规格集料的磨耗试验。

主要设备为洛杉矶(搁板式)磨耗试验机,还有钢球、标准筛等。

首先将不同规格的集料用水冲洗干净,置烘箱中烘干至恒重,对所使用的集料,根据实际情况按规定选择最接近的粒级类别,确定相应的试验条件。

按规定的粒级组成备料、筛分,然后分级称量,称取总质量装人磨耗机圆筒中,并按规定数量和质量选择钢球加入机器中。

磨耗后,将试样用l.7mm的方孔筛过筛,筛去试样中被撞击磨碎的细屑,准确称量留在筛上的碎石。

按式Q=(m1-m2)/m1×100计算粗集料洛杉矶磨耗损失,式中:Q为洛杉矶磨耗损失(%);m1为装人圆筒中试样质量(g);m2为试验后在1.7mm筛上洗净烘干的试样质量(g)。

1.2 粗集料磨耗试验(道瑞试验)《公路工程集料试验规程》(JTG E42-2005)规定:该试验用于评定公路路面表层所用粗集料抵抗车轮撞击及磨耗的能力。

粗集料的磨耗试验洛杉矶法THUA system office room 【HUA16H-TTMS2A-HUAS8Q8-HUAH1688】?粗集料的磨耗试验（洛杉矶法）（T0317—2005）公路工程集料试验规程JTGE42—2005（沥青混凝土用）一、试验目的?测定标准条件下粗集料抵抗摩擦﹑撞击的能力，以磨耗损失（%）表示。

二、仪器设备?1、洛杉矶磨耗试验机：圆筒内径710mm±5mm﹑内侧长510mm±5mm，两端封闭，投料口的钢盖对过坚固螺栓和橡胶垫与钢筒密封。

钢筒的回转率为30r/min～33r/min。

2、钢球：直径约46.8mm，质量为390g～445g，大小稍有不同，以便按要求组合成符合要求的总质量。

3、电子秤称量：10kg，感量不大于1g?4、标准筛（方孔筛）：符合要求的标准筛系列﹑1.7mm方孔筛一只。

5、烘箱及容器（搪瓷盘）三、试验步骤?1、将不同规格的集料用水冲洗干净，置烘箱中烘干至恒重。

2、对所使用的集料，根据实际情况按表T0317-1选择最接近的粒级类别，确定相应的试验条件，按规定的粒级组成备料筛分。

其中水泥混凝土用集料宜采用A级粒度：沥青路面及各种基层、底基层的粗集料，表中16mm筛孔也可用13.2mm筛孔代替。

对非规格材料，应根据材料的实际粒度，从表中T3017-1中选择最接近的粒级类别及试验条件。

表T0317-1粗集料洛杉矶试验条件注意事项a、C级中S12可全部采用4.75-9.5mm颗粒5000g，S10可全部采用9.5-16mm颗粒5000g。

3、将试样装入试验机中，并使钢球总质量和数量满足要求；4、将计数器调整到零位，设定要求的回转次数（本试验用500转），开动磨耗机以30r/min～33r/min转速转动至要求的回转次数为止。

5、取出钢球，将经过磨耗后试样从投料口倒入接受容器（搪瓷盘）中。

6、将试样用1.7mm方孔筛过筛，筛去试样中被撞击磨碎的细屑。

洛杉矶磨耗率试验方法1）适用范围本方法适用于铁路碎石道砟洛杉矶磨耗率的试验，也适用于道床底砟的洛杉矶磨耗率的试验。

2）定义和术语洛杉矶磨耗率：是以洛杉矶磨耗机的磨耗指标表示碎石道砟抵抗冲击、磨耗和边缘剪切等联合作用能力的参数用洛杉矶磨耗机的指标，表示碎石道砟冲击、磨耗、边缘剪切等联合作用能力的参数。

3）设备与机具1、洛杉矶磨耗机：其转速为31r/min ~ 33r/min。

2、洛杉矶磨耗机填料用钢球46.0mm ~ 47.6mm，质量为390g ~ 445g。

钢球的数量和总质量根据试样种类按表1选用3、方孔筛：孔边长分别为1.7mm、10mm、16mm、20mm、25mm和40mm。

4、鼓风干燥箱：温度范围为室温至200℃以上，并有调温装置。

5、磅秤或天平：称量10Kg，感量5g。

6、针、片状规准仪、破碎机、手锤。

4）试样筛分、制备相应粒径的试样，用规准仪检查试样，针状和片状的颗粒质量百分比分别不大于5%，将试样洗净。

烘干（105℃~110℃4h）。

按表2的级配和质量标准。

制备三份试样。

5）程序1、将一份试样G装入洛杉矶磨耗机滚筒内，装入钢球、盖好桶盖，开启电机，1使圆筒旋转。

2、圆筒旋转达到规定的次数（道砟1000r ，级配碎石、底砟500r ）停机，倒出试样。

用孔径1.7mm 的方孔筛筛分，将大于1.7mm 的试样用水洗净，装入鼓风干燥箱烘干（105℃~110℃4h ），冷却至室温。

再次筛除1.7mm 以下的粉粒，称出磨耗后粒径大于1.7mm 颗粒的质量G 2 。

3、按以上程序分别试验另两份试样。

6）计算用以下公式计算道砟洛杉矶磨耗率： 100121⨯-=G G G LAA上式中：LAA--道砟洛杉矶磨耗率，用百分数（%）表示； G 1--试样磨耗前质量，单位为（g ）；G 2--试样磨耗后粒径大于1.7mm 颗粒的质量，单位为（g ）； 7）试验结果评定三份试样中任何两份试样磨耗率之差不应大于2%,否则应重新取样试验。

粗集料磨耗试验记录表（洛杉矶法）
实验目的
通过洛杉矶法测定粗集料的耐磨性能，评估其在路面使用中的耐久性能。

实验设备
•洛杉矶磨损试验机
•加标准铁球
实验方法
1.取适量的粗集料样品，并进行筛分；
2.用洛杉矶磨损试验机进行试验，将样品置于洛杉矶磨损试
验机的长桶中；
3.开启洛杉矶磨损试验机，将长桶水平放置，并使其旋转
500次；
4.取出样品，进行筛分，记录数量，并计算其磨损量。

实验数据
样品编号原始质量/g经500次磨损后质量/g磨损量/g 110009955
2100099010
310009937
实验结果
根据实验数据可得，经过500次磨损后，粗集料的磨损量分别为
5g、10g、7g。

实验结论
通过洛杉矶法测定，可得粗集料样品的磨损量，从而评估其在路面
使用中的耐久性能。

本实验结果表明，样品2的磨损量最大，因此其
在路面使用过程中的耐久性能较差，需要注意其使用范围和使用寿命。

实验注意事项
•洛杉矶磨损试验机的加标准铁球的数量应该与规范要求一致；
•粗集料样品在试验过程中应该被均匀地磨损，试验前应当进行筛分处理；
•重复多次试验可以提高实验数据的可靠性；
•实验结果应当进行统计分析，才可以得出有价值的结论。

参考文献
1.《公路养护工程技术规范》（JTJ F30-01-2004）；
2.《洛杉矶磨损试验机使用说明书》。

、圆筒内经×内长：710mm×510mm(±5mm)、转速：转分、计数器：位、外形尺寸：××(长宽高)、钢球：φ(个)φ(个) φ(个)总重量5Kg±50g、电源：洛杉矶磨耗试验机,搁板式洛杉矶磨耗机使用方法、试车前必须检查线路是否完好，(输入电源必须为三相)按点动键，滚筒旋转是否正常(按筒上箭头方向，如果转动方向相反，把输入中两相火线调换即改变)同时将显示屏清零再把予置拨码开关调到所试验次数，按启动键开始工作，如有特殊情况请按“暂停”键,机器停止工作,待故障排除后再次按“启动”键机器恢复工作.文档来自于网络搜索、将试验地碎石料和钢球装入筒内，密封盖好，拧紧螺钉，开动仪器转动转或转后自动停止.此时出料口在中上位置，便于打开密封盖，打开盖后，按点动键，使出料口转向下方，松开按键试筒停止，取出试件.文档来自于网络搜索、用直径2mm圆孔筛或边长1.7mm方孔筛，筛去试样中地石屑，用水冲洗留在筛上地碎石，烘干、恒重，准确称出重量.文档来自于网络搜索洛杉矶磨耗试验机,按下列计算石料磨耗率精确至磨／×式中：磨石料地磨耗率装入筒中碎石之原重量试验后，洗净烘干之重量、试验结果两次试验之平均值，两次误差不大于否则重新试验.洛杉矶磨耗试验机,搁板式洛杉矶磨耗机随机附件、说明书册合格证份、试验用钢球只、控制器个注：、项物品已放在试筒内洛杉矶磨耗试验机,搁板式洛杉矶磨耗机使用注意事项：.使用设备时，要认真阅读技术说明书，熟悉技术指标、工作性能、使用方法、注意事项，严格遵照仪器使用说明书地规定步骤进行操作.文档来自于网络搜索.初次使用设备人员，必须在熟练人员指导下进行操作，熟练掌握后方可进行独立操作..实验时使用地仪器设备及器材，要布局合理，摆放整齐，便于操作，观察及记录等..电子仪器设备通电前，确保供电电压符合仪器设备规定输入电压值，配有三线电源插头地仪器设备，必须插入带有保护接地供电插座中，保证安全.文档来自于网络搜索洛杉矶磨耗试验机,搁板式洛杉矶磨耗机使用说明：.使用设备时，其输入信号或外接负载应限制在规定范围之内，禁止超载运行..光学化学仪器及其配件，使用时要轻拿轻放，防止震动.切勿用手触摸光学玻璃表面.发现灰尘及脏物时，不得用手或抹布擦试，必须使用专用品或专用工具清除.文档来自于网络搜索.设备不宜在磁场或电场中操作使用，必须采取屏蔽措施，防止仪器设备损坏或降低测量精度..机械类仪器设备，使用前必须进行空载运转确保无故障后方可加载使用.用前润滑，用后擦试干净..仪器设备不准随意拆改或解体使用，确因需要开发新功能或改造更新等，需按分级管理权限，履行审批手续后再实施.文档来自于网络搜索.经常进行设备地保养与维护，并存放在干燥通风之处，待用时间过长仪器设备，应定期通电开机，防止潮霉损坏仪器设备其零部件.文档来自于网络搜索.建立大型精度、贵重设备技术指标定期校验和标定制度，保持应有地技术指标.做好使用原始记录.文章链接：中国化工仪器网文档来自于网络搜索。
