往复式压缩机安装要点及质量控制探析往复式压缩机是一种常见的压缩机类型，广泛应用于空调、制冷设备、工业生产等领域。
在安装往复式压缩机时，需要注意很多细节，并进行严格的质量控制，以确保其正常运行和长期稳定性。
本文将探讨往复式压缩机安装的要点及质量控制，并提出相关探析。
一、往复式压缩机安装要点1. 确定安装位置往复式压缩机的安装位置需要考虑周围环境温度、通风情况和周围设备的布局等因素。
一般来说，应选择通风良好的地方，避免阳光直射以及通风口和排气口相对接近的情况。
同时还需要保证周围的噪音和振动不会对压缩机的正常运行造成影响。
2. 安装基础往复式压缩机的安装基础应该平整、牢固，能够承受压缩机的重量和振动。
安装基础与地面之间需要采用防震垫进行隔离，以减少振动对周围设备和建筑结构的影响。
3. 连接管道在连接压缩机的进出口管道时，需要严格按照厂家提供的安装图纸和要求进行。
管道的连接应牢固可靠，避免泄露或接头松动。
同时还需要保证管道的走向和长度符合设计要求，以确保压缩机的运行效率和安全性。
4. 做好电气连接在进行压缩机的电气连接时，需要特别注意线路的绝缘性能和接线的牢固性。
电气连接应该符合国家相关标准，并且需要进行漏电保护和接地处理，以确保使用安全。
5. 调试和检验压缩机安装完成后，需要进行调试和检验。
通过运行试验和负载试验，以确保压缩机的各项指标符合设计要求，并且保证其稳定性和耐久性。
1. 厂家指导在进行压缩机安装时，需要严格按照厂家提供的安装指导和图纸进行。
安装人员应该熟悉相关技术要求，并且具有经验丰富的安装技能。
2. 质量检查在安装过程中，需要进行多次质量检查。
进出口管道的连接、电气接线的牢固性、基础和防震垫的安装情况等，都需要进行严格的检查和确认。
3. 安全保障在安装过程中，需要严格遵守相关安全操作规程，确保安装人员的人身安全和设备的安全。
如需进行高空操作或需要移动重物时，必须采取相应的安全措施，避免发生意外。

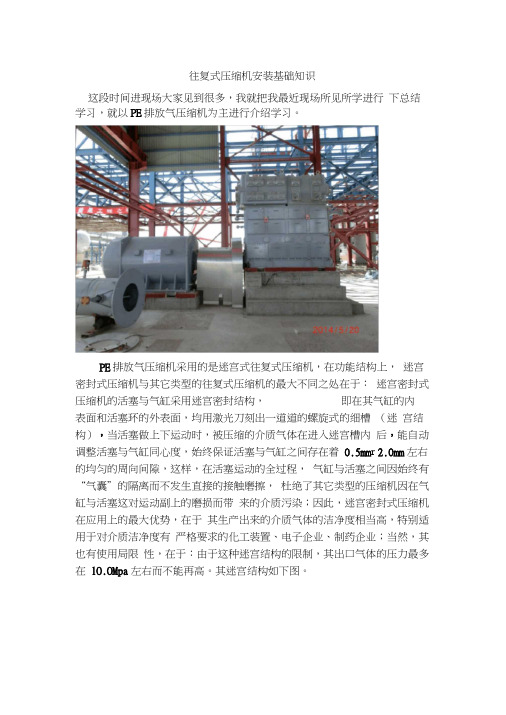

往复式压缩机安装基础知识这段时间进现场大家见到很多，我就把我最近现场所见所学进行下总结学习，就以PE排放气压缩机为主进行介绍学习。
PE排放气压缩机采用的是迷宫式往复式压缩机，在功能结构上，迷宫密封式压缩机与其它类型的往复式压缩机的最大不同之处在于：迷宫密封式压缩机的活塞与气缸采用迷宫密封结构，即在其气缸的内表面和活塞环的外表面，均用激光刀刻出一道道的螺旋式的细槽（迷宫结构），当活塞做上下运动时，被压缩的介质气体在进入迷宫槽内后，能自动调整活塞与气缸同心度，始终保证活塞与气缸之间存在着0.5mm r 2.0mm左右的均匀的周向间隙，这样，在活塞运动的全过程，气缸与活塞之间因始终有“气囊”的隔离而不发生直接的接触磨擦，杜绝了其它类型的压缩机因在气缸与活塞这对运动副上的磨损而带来的介质污染；因此，迷宫密封式压缩机在应用上的最大优势，在于其生产出来的介质气体的洁净度相当高，特别适用于对介质洁净度有严格要求的化工装置、电子企业、制药企业；当然，其也有使用局限性，在于：由于这种迷宫结构的限制，其出口气体的压力最多在lO.OMpa左右而不能再高。
其迷宫结构如下图。
安装施工程序机组的供货方式布克哈德压缩机在进行出厂前的单机试车，而后分拆成机身、电机、两个气缸组件、活塞组件等出厂，辅助设备由布克哈德在国内组织招标制作，直接由国内运往现场。
机身：单独装箱，机身包括已安装成整体的油箱、机重、曲轴与曲轴箱、连杆与十字头、十字头箱、导向轴承与导向轴承箱。
气缸：两个缸制作成2大块分别单独包装。
机器设备安装前应具备下列技术文件：a）施工合同及有关会议纪要；b）安装平面布置图、基础图、安装图等；c）制造厂提供的机器出厂质量证明文件、有关重要零件的质量检测报告、装配记录、试运转记录、装配图纸和安装使用说明书及装箱清单等；d）相关规范。
压缩机的安装技术要求1、设备的开箱验收与保管开箱检验应有建设单位、监理单位人员参加，按照装箱清单对机器进行下列项目检查，并作出检验记录：a）检查包装箱号、箱数及包装状况；b）核对机器的名称、型号、规格;c）清点随机文件、专用工具；d）进行主机、附属设备及零、部件外观检查，并核实零、部件的品种、规格、数量等。
往复式压缩机安装要点及质量控制探析往复式压缩机是一种常见的压缩机类型，广泛应用于空调、冰箱、冷库等领域。
正确的安装和质量控制对于确保压缩机的安全运行和性能稳定性非常重要。
本文将会探讨往复式压缩机安装的要点及质量控制的相关内容。
往复式压缩机的安装要点如下：1.选择合适的安装位置：往复式压缩机应安装在通风良好、空气清洁的地方，避免受到高温、高湿、强磁等环境的影响。
2.安装平稳：为保证往复式压缩机的正常运行，应将其安装在水平平稳的基础上，使用适当的减震措施来降低振动。
3.正确连接管路：在进行管路连接时，应按照厂家提供的接线图进行操作，确保连接牢固、气密性好，避免泄漏。
4.良好的电气接地：压缩机的电气接地非常重要，应确保接地良好，避免发生电气事故。
5.冷却系统的安装：往复式压缩机需要有合适的冷却系统来散热，应确保冷却器、冷凝器等部件连接正确，并保证冷却介质的流通畅通。
对于往复式压缩机安装的质量控制，应注意以下几个方面：1.安装前的检查：在安装往复式压缩机之前，应进行全面的检查，包括查看各个部件的装配情况、外观是否完好、是否有破损等。
2.安装过程的验收：在安装过程中，要严格按照相关标准和要求进行验收，检查安装位置、连接情况、电气接地等是否符合要求。
4.电气设备的检测：对于安装前的电气设备，应进行绝缘测试、接地测试、电气接线的检查等，确保电气设备的安全可靠。
5.安装后的运行试验：安装完成后，应进行运行试验，观察往复式压缩机的运行情况，检查其性能是否正常，是否存在噪音、震动、过载等问题。
往复式压缩机的安装要点包括选择合适的安装位置、安装平稳、正确连接管路、良好的电气接地以及正确安装冷却系统。
对于质量控制，需要在安装前进行检查和验收，检查冷却系统和电气设备的安装情况，并进行运行试验，以确保往复式压缩机的安全运行和性能稳定性。
往复式压缩机的安装步骤一技术型一、安装步骤二、施工前的安装准备1、安装前产品合格证.图纸等齐全；2、安装前应对周围环境清理，保证安装环境清洁、干净；3、施工现场展设到位，材料、工具箱；4、施工机具、量具、仪器、设备，到现场，检测合格；5、消防器材、安全措施到位；6、安装前应组织施工人员进行必要的学习培训。
三、设备开箱验收机器、设备及材料等运到施工现场后，各部门组织有关人员参加，依据订货合同，装箱清单及技术文件进行开箱检查，其主要内容如下：1、核对机器、设备、材料包装箱的包装情况、箱号、规格及数量。
2、检查随机技术文件及专用工具是否齐全。
3、对机器及附属设备、零件、部件进行外观检查，并核实零件、部件的种类、规格、型号及数量等。
4、检查后参加验收的各方代表应签署检验记录。
四、基础验收1、基础验收时，在基础上应明显的画出：标高基准线，横纵中心线；在建筑上应标有坐标轴线；重要机器的基础，应在设计规定部位设置沉降观测点。
2、对基础进行外观检查，不得有裂纹、蜂窝、空洞.露筋等缺陷。
3、对基础的尺寸及位置进行复测检查，其允许偏差符合规范。
五、机身的安装1、机身的结构特点机身主要由中体、曲轴箱、主轴瓦（主轴承）、轴承压盖及连接和密封件等组成。
曲轴箱可以是整体铸造加工而成，也可以是分体铸造加工后组装而成。
主轴承采用滑动轴承，为分体上下对开式结构，瓦背为碳钢材料，瓦面为轴承合金，主轴承两端面翻边，用来实现主轴承在轴承座中的轴向定位；上半轴承翻边处有两个螺孔，用于轴承的拆装；轴承盖内孔处拧入圆柱销，用于轴承的径向定位；安装时应注意上下轴承的正确位置，轴承盖设有吊装螺孔和安装测温元件的光孔。
轴承盖与轴承座连接螺栓的预紧力，需用螺栓紧固后的紧固力矩来保证。
2、机身安装方法.（1）、基础表面应进行铲麻处理，麻点应分布均匀，深度不宜小于10mm。
（2）、机身就位前，应将其底面上的油污、泥土等脏物清除净。
（3）、机身安装宜采用垫铁安装,平垫铁和斜垫铁的规格表按要求制作，每组垫铁不应超过四块，其中仅允许有一对斜垫铁。
往复式压缩机安装要点及质量控制探析往复式压缩机是一种常用的压缩机，广泛应用于冷藏冷冻设备、空调设备等领域。
在往复式压缩机的安装过程中，需要注意一些要点，同时也需要进行质量控制，以确保设备的正常运行和安全性。
本文将探讨往复式压缩机安装的要点及质量控制探析。
一、往复式压缩机的安装要点1. 基础的施工往复式压缩机的安装首先要确保基础的施工质量。
基础的稳固和平整对于往复式压缩机的正常运行至关重要。
在基础的施工过程中，需要考虑地势和排水情况，确保基础不会因地势或者排水问题而产生变形或者下沉。
2. 安装位置的选定往复式压缩机的安装位置应该是通风、干燥、无尘的地方，以确保设备运行时不会受到外界环境的影响。
安装位置的选定也要考虑到操作和维护的便利性，方便人员进行设备的操作和维护。
3. 组件的安装在往复式压缩机的安装过程中，需要注意各个组件的安装顺序和紧固方式。
特别是连接管路和电气线路的安装，需要确保牢固可靠，以免在设备运行时出现故障。
4. 润滑和调试对于往复式压缩机的安装，润滑和调试是至关重要的环节。
在安装完成后，需要进行润滑和调试，以确保各个组件的正常运行和配合。
特别是在调试的过程中，需要注意各个参数的调整和监测，确保设备的性能和安全性。
5. 安全防护在往复式压缩机的安装过程中，需要注意安全防护措施的设置。
比如安装过程中需要用到吊装设备，需要确保吊装设备的安全性和稳定性。
对于设备本身的安全问题，也需要进行严格的检查和测试，以确保设备在运行时不会出现安全隐患。
二、质量控制的探析1. 设备的质量控制在往复式压缩机的安装过程中，设备的质量控制是非常重要的一环。
设备的质量控制包括设备本身的质量和性能的监测，以及设备在运行时的稳定性和安全性的保障。
对于设备本身的质量控制，需要对设备的各个部件和工艺进行严格的检测和监控，确保设备的质量符合标准要求。
4. 人员培训和管理对于往复式压缩机的安装工作人员，需要进行严格的培训和管理。
一、一般规定1、整体安装的压缩机一般应作下列拆洗工作；(1)往复活塞式压缩机应拆卸活塞、连杆、气阀和填料，并将设备表面和拆下的零、部件清洗干净，气阀和填料不应用蒸汽清洗；(2)用油封润滑油封存的往复活塞式压缩机，在设备技术文件规定的油封期限内安装时，除气阀外，其他零、部件均可不拆洗。
二、现场组装的压缩机应清洗主机零、部件和附属设备，气阀、填料和其他密封件不应用蒸汽清洗，清洗后应将清洗剂或水分除净，并检查零、部件和设备表面有无损伤等缺陷，全格后涂一薄层润滑油(无润滑压缩机与介质接触的零、部件不涂油)。
K整体安装的压缩机(1)压缩机的纵、横向不水平度均不应超过0.2/1000。
应在下列部位测量：①卧式压缩机(包括对称平衡型)在机身滑道面或其他基准面上测量；②立式压缩机拆去气缸盖，在气缸顶平面上测量；③其他型式压缩机，在主轴外露部分或其他基准面上测量。
2、现场组装的往复活塞式压缩机(1)组装机身和中体应符合下列要求：①用煤油注入机身内至润滑油的最高油面位置，经8小时不得有渗漏现象；②机身的纵、横向水平均不应超过0.05/1000。
并应在下列部位测量；③卧式压缩机(包括对称平衡型)的纵向不水平度在滑道的前、后两点位置上测量，横向不水平度在机身轴承孔处测量；(2)立式压缩机在机身接合面上测量。
(3)L型压缩机在机身法兰面上测量。
三、两机身压缩机的主轴承孔轴心线的不同轴度不应超过0.05毫米。
组装曲轴和轴承应符合下列要求：(1)曲轴和轴承的油路应畅通清洁，曲轴的堵油螺塞和平衡铁的锁紧装置必须紧固；(2)轴瓦钢壳与轴承合金层粘合应牢固，不应有脱壳和哑声现象；(3)轴瓦背面与轴瓦座应紧密贴合，其接触面积应小于70弱；四、轴瓦与主轴颈间的径向和轴向间隙应符合设备技术文件的规定；五、对开式厚壁轴瓦的下瓦与轴颈的接触弧面不应小于900,其接触面积不应小于该接触弧面的70%；四开式轴瓦，轴颈与下瓦和侧瓦的接触面积不应小于每块瓦面积的70%；薄壁轴瓦组装时不需研刮，但其间隙应符合设备技术文件的规定；六、曲轴的水平度不应超过0.1/1000,在曲轴每转900的位置上，用水平仪在主轴颈上测量；七、曲轴轴心线对滑道轴心线的不垂直度不应超过01/1000；八、检查曲柄之间上下左右四个位置的距离，其变动值应符合设备技术文件的规定，无规定时，不应大于万分之一行程值。
往复式压缩机安装要点及质量控制探析往复式压缩机是一种常用的压缩机类型，广泛应用于空调、冰箱、冷库等领域。
在往复式压缩机的安装过程中，要注意一些关键的要点，并且进行质量控制，以确保设备安全稳定运行。
本文将探讨往复式压缩机安装的要点以及质量控制的方法。
一、往复式压缩机安装要点1. 安装地点选择往复式压缩机应安装在通风良好、温度适宜的场所。
压缩机周围不应有易燃、易爆、腐蚀性气体或粉尘。
要选择坚固平整的地面，以确保设备稳定运行。
2. 安装基础制作安装往复式压缩机前，要对基础进行认真制作。
基础应平整、牢固，能够承受整个压缩机组的重量，并且能够有效减震。
3. 安装定位在安装往复式压缩机时，要注意定位的准确性。
压缩机安装后，应该进行水平校准，以确保设备运转平稳，减少振动和噪音。
4. 安装管道连接往复式压缩机的管道连接应该牢固可靠，避免漏气现象。
安装时要注意管道的布置和角度，以减少管道阻力，降低能耗。
5. 安装电气接线安装往复式压缩机的电气接线应符合相应的标准和规范，保证安全可靠。
所有接线应牢固、良好接触，避免短路或接触不良的情况发生。
1. 质量控制要点在往复式压缩机的安装过程中，要对关键环节进行严格的质量控制。
包括基础制作、定位校准、管道连接、电气接线等方面。
只有质量得到保证，设备才能长期稳定运行。
为了保证往复式压缩机安装质量，可以采取以下方法进行控制：（1）严格执行安装规范和标准，确保每一个环节都符合要求。
（2）对安装人员进行专业培训，提高他们的技术水平和安全意识。
（3）采用先进的安装设备和工具，提高安装效率和精度。
（4）在安装完成后，进行全面的检查和测试，确保设备没有任何质量问题。
（5）建立健全的档案管理制度，对每一台往复式压缩机的安装记录、检测报告进行归档保存，以备日后查阅。
通过这些质量控制方法，可以有效保证往复式压缩机的安装质量，提高设备的可靠性和安全性。
往复式压缩机的安装要点和质量控制是非常重要的，它关系到整个系统的稳定运行和设备的使用寿命。
高压加氢裂化装置大型往复式压缩机安装工法在高压加氢裂化装置中，往复式压缩机是一项至关重要的设备，其主要任务是将气体压缩到高压，以便在反应过程中产生更高的反应速率和更高的产量。
因此，往复式压缩机的安装非常重要，这篇文章将介绍在高压加氢裂化装置中往复式压缩机的安装工法。
安装前准备在进行安装之前，需要进行一系列准备工作，以确保安全、高效地完成工作。
首先，在进行安装前，需要对压缩机进行全面的检查，包括外观检查、电气检查和机械检查，确保其完好无损，符合安全标准。
其次，需要对安装现场进行评估和准备，包括气体管道的布置和排水系统的设计。
最后，需要清理并清洁安装现场，以确保整个过程的清洁和无障碍。
安装过程第一步：放置基础首先，在安装现场放置基础，以确保往复式压缩机的稳定性。
基础应该足够强硬，以确保往复式压缩机能够承受高压气体的压力。
同时基础需进行沉降测试，使之达到设计要求。
第二步：安装气体管道接下来，需要根据气体管道的布局设计，进行气体管道的安装。
在安装气体管道时，需要考虑到它必须能够承受高压，同时还需要考虑气体管道的连接方式。
一般会使用干式热压管连接方式，以保证其密封性。
第三步：安装往复式压缩机在完成气体管道安装后，需要进行往复式压缩机的安装。
往复式压缩机通常比较大，安装过程需要比较谨慎。
在安装往复式压缩机时，需要注意以下几点：1.首先应将其放置在基础上，并将螺栓固定；2.接下来，需要进行电气连接和系统检测，以确保安装正确无误。
第四步：连接管道系统和电气系统在安装完成往复式压缩机后，需要对接气体管道和电气系统。
考虑到整个系统可能不止一个往复式压缩机，这时需要确保所有往复式压缩机的高压气体管道和低压气体管道连接正确。
关于电气系统的连接，需要在整个安装过程中一直关注，确保电气系统的安全和稳定。
此外，需要在安装完成后，对系统进行一次全面测试，以确保安装工作的稳定性和安全性。
高压加氢裂化装置中的往复式压缩机安装非常重要，完整的安装工法流程能够确保往复式压缩机正常工作和系统的安全运行。
