体育馆冰球场制冷系统设计姓名：***班级：制冷131学号：*********指导老师：***制冷与冷藏技术课程设计说明书前言本次课程设计的设计题目为郑州某体育馆冰球场制冷系统设计。
在设计的初级阶段，我从图书馆和网上查阅了大量的关于人工冰场的相关资料，进行翻阅、查找和记录进行了制冷系统设计方案的论证。
且在整个设计中，我进行了制冷系统冷负荷计算，管道的计算和设备的选型计算。
其中制冷系统冷负荷计算包括对流换热负荷、辐射负荷、地下传热负荷、冻冰负荷、人体和照明负荷的计算。
通过设备的选型绘制了制冷系统原理图。
在绘制图纸的过程中，我对制冷系统的原理、流程，各部件及相关的阀门，自控元件以及制图符号有了全方面的了解。
第一部分方案论证一、气象条件：郑州地区：北纬：3444＇东经：11342＇夏季通风温度：32 C 夏季室外湿球温度：27 C二、方案确定并论证：制冷方案设计是计算单位依据设计任务书而提出的初步设想，是一个关键的环节，制冷装置使用效果的好坏都与所选用的制冷方案有着密切的关系，如果确定的制冷方案不当，会给体育馆的冰球场建造带来不应有的经济损失和操作管理不便。
因此，在确定方案时，应根据冰球场使用性质，规模，和投资限额，工艺要求，冷却水水质，水温和水量，制冷装置所处环境，室外空气温湿度等进行确定，并从购进，实用，发展，经济等诸方面出发，选择最佳的设计方案。
1、载冷剂的选择：采用乙二醇的水溶液作为载冷剂。
纯的乙二醇无色无味，无电解性，不燃烧，化学性质稳定。
乙二醇的水溶液略显毒性，但对食物无危害，略显腐蚀性，使用时应加缓蚀剂。
2、制冷剂的选择：间接蒸发式制冷系统的工质用R22。
R22 单位制冷量高，DDP,GWP 较小，属于过渡性替代制冷剂，在本次设计中可以使用。
3、冷凝器类型的确定：冷凝器类型有多种，应根据制冷装置所处的环境，冷却水水质，水温和水量来进行确定。
根据郑州地区的气象环境等因素，确定本次设计采用卧式壳管式冷凝器。
冰场的规划设计与技术要求冰场的分类：1.按用途分类：1）运动性冰场；2）训练性冰场；3）娱乐性冰场。
2.按比赛项目分类：冰球：场地一般为30mx 60m或30mx 61m。
冰球场地划分示意图:士定肛」澄400米速度滑冰：分为2个比赛道，宽度为4m 、4.5m 、 5m 三种规格，总面积为5599m 2。
场地有2人比赛。
400米速度滑冰场地划分示意图:短道滑冰：短道速滑一般在冰球场地进行，冰场规格 30m 义 60m ； 一般 4~6 人。
3 COO m6 OCO m 起点 1000m 起点 1 hOOm 起点与00m 起点终点 SWm U 500m 3 OW m 、5 COO e 、10 QtJU tn短道滑冰场地划分示意图:500 m起点I flDOm 20Gom 3000m起点50Q0m花样滑冰：花样滑冰竞赛一般在冰球场地内进行。
冰场规格：30mx 60m 或 30mx 61m。
冰壶：冰壶场地规格为 4.75mX44.5m。
可以在冰球产地进行，也可以在专门的冰壶场地进行。
3 .按场地位置分类：室内冰场：冰场位于建筑物内，建筑物顶部有遮阳、 遮雨措施，同时设置空调系统。
室外冰场：冰场位于室外，阳光能够直射。
商业娱乐性冰场的规划设计: 冰场是购物中心中一个重要的吸引人流的主力店业 态。
主要消费客群：以青少年人群为主，辅助带动青 少年父母的中年消费人群。
务型——次曰蹲 「嘴哥冰壶场地划分示意图:户46三叁1:竖向布局应优先考虑购物中心顶层向下一层 a冰场整体为无柱空间，布置次层有利于结构设计。
B将人流引导至较高楼层，带动购物中心高层商业业态。
2：水平布局应注意与周边业态布局的互动关系，以达到带动周边业态人流为目的。
优先考虑布置在购物中心平层的中间位置，同时带动两侧商业业态人流。
要向布局剖面示意图3：尽可能将冰场短边作为与步行街的交界面，尽量减 少对商业界面的占用。
冰场人口界面宽度可控制在四 个柱跨之内（40米左右）。
![[整理]体育馆冰球场制冷系统设计](https://img.taocdn.com/s1/m/a3f33da0a1c7aa00b52acbf9.png)

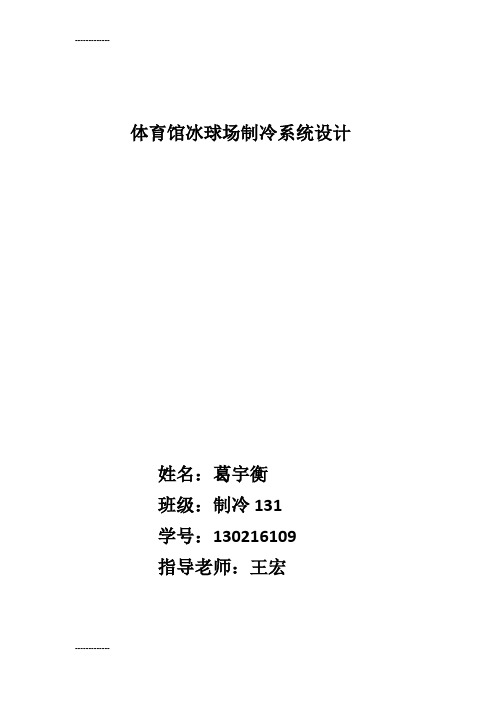

体育馆冰球场制冷系统设计姓名：葛宇衡班级：制冷131学号：130216109指导老师：王宏制冷与冷藏技术课程设计说明书前言本次课程设计的设计题目为郑州某体育馆冰球场制冷系统设计。
在设计的初级阶段，我从图书馆和网上查阅了大量的关于人工冰场的相关资料，进行翻阅、查找和记录进行了制冷系统设计方案的论证。
且在整个设计中，我进行了制冷系统冷负荷计算，管道的计算和设备的选型计算。
其中制冷系统冷负荷计算包括对流换热负荷、辐射负荷、地下传热负荷、冻冰负荷、人体和照明负荷的计算。
通过设备的选型绘制了制冷系统原理图。
在绘制图纸的过程中，我对制冷系统的原理、流程，各部件及相关的阀门，自控元件以及制图符号有了全方面的了解。
第一部分方案论证一、气象条件：郑州地区：北纬：3444＇东经：11342＇夏季通风温度：32 C 夏季室外湿球温度：27 C二、方案确定并论证：制冷方案设计是计算单位依据设计任务书而提出的初步设想，是一个关键的环节，制冷装置使用效果的好坏都与所选用的制冷方案有着密切的关系，如果确定的制冷方案不当，会给体育馆的冰球场建造带来不应有的经济损失和操作管理不便。
因此，在确定方案时，应根据冰球场使用性质，规模，和投资限额，工艺要求，冷却水水质，水温和水量，制冷装置所处环境，室外空气温湿度等进行确定，并从购进，实用，发展，经济等诸方面出发，选择最佳的设计方案。
1、载冷剂的选择：采用乙二醇的水溶液作为载冷剂。
纯的乙二醇无色无味，无电解性，不燃烧，化学性质稳定。
乙二醇的水溶液略显毒性，但对食物无危害，略显腐蚀性，使用时应加缓蚀剂。
2、制冷剂的选择：间接蒸发式制冷系统的工质用R22。
R22 单位制冷量高，DDP,GWP 较小，属于过渡性替代制冷剂，在本次设计中可以使用。
3、冷凝器类型的确定：冷凝器类型有多种，应根据制冷装置所处的环境，冷却水水质，水温和水量来进行确定。
根据郑州地区的气象环境等因素，确定本次设计采用卧式壳管式冷凝器。
室内人造冰场施工工法编制单位：中国建筑第三工程局批准部门:中国建筑工程总公司工法编号：GF203012－96主要执笔人：杨晓辉顾晴霞1工程特点与主题内容 (2)2施工工艺流程及施工前提条件 (3)3施工要点 (3)4试压 (4)5调试、制冰和冰场维护 (4)6质量标准与技术培训 (5)7安全措施 (5)8主要机械设备及劳动力计划（略） (5)9技术经济分析 (5)10 工程实例 (6)我国现有的室内人造冰场分为比赛用的体育场馆及公共娱乐场所两大类。
前者冰面大，制冷机组多，一般设在底层(或单层）。
后者规模较小，制冷机组少且使用制冷效率高的冷媒，通常设于楼层上，这类冰场由于常年制冷及营业性用途，使其有建筑构造复杂,装修标准高的特点，施工有较大的难度。
本工法针对后者制定，工法涉及的技术内容对其它类型的室内冰场或大型制冷工程施工也有参考价值。
1工程特点与主题内容1．l作为公共娱乐场所常年使用冰场，在建筑构造处理和材料选择方面有以下特点: 1．1．1为防止主体结构遭受冻害，冰面与楼面间有多道构造层次。
见图1．1．l图1。
1.21．1．2冰场装修不但要满足隔断及装饰要求，在材料选择及施工方面，还要保证隔热、保温、防潮、防渗、防结露等方面的功能要求。
1．2冰场制冷工艺复杂（见图1．2．l）设备自动化程度高，安装精度要求高，系统管网接头类型多，数量多，除干管的法兰连接外,大量的其它接头都具有不可拆卸的特点,施工必须掌握系统的工作原理，有序地作业，确保安装一次成功.图1．2．1溜冰场冷冻系统流程示意图1．3冰面需承受规定的使用活载和铲冰车的移动荷载，各构造层要有足够的承载能力，冰面应坚实、均一。
1．4系统的检漏，试压量大,制冷系统加压和抽真空的保压时间长，要求高。
1．5冰场安装与精装修在同一空间内同时展开，工序穿插及成品保护难度大。
1．6本工法的主题内容是：施工工艺流程、施工前提条件、操作要点、试压及调试、主要机具设备及劳动力配备，质量及安全技术措施。
