2016年物理中考电学专题复习精品原创或者改编素材题3道(A)

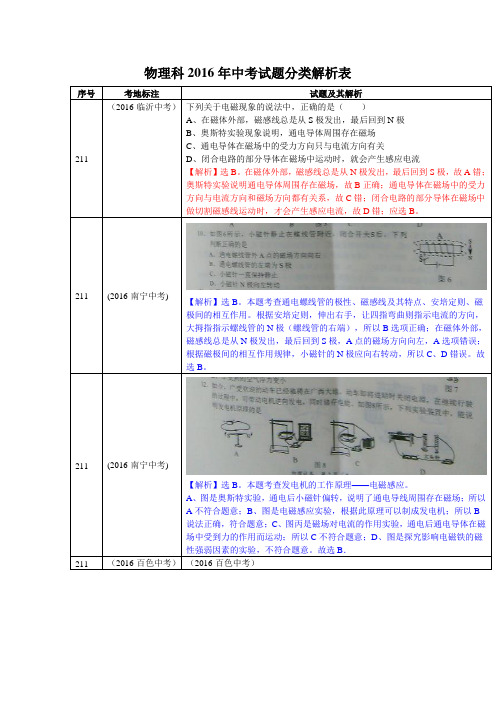

物理科2016年中考试题分类解析表序号考地标注试题及其解析211（2016·临沂中考）下列关于电磁现象的说法中，正确的是（）A、在磁体外部，磁感线总是从S极发出，最后回到N极B、奥斯特实验现象说明，通电导体周围存在磁场C、通电导体在磁场中的受力方向只与电流方向有关D、闭合电路的部分导体在磁场中运动时，就会产生感应电流【解析】选B。

在磁体外部，磁感线总是从N极发出，最后回到S极，故A错；奥斯特实验说明通电导体周围存在磁场，故B正确；通电导体在磁场中的受力方向与电流方向和磁场方向都有关系，故C错；闭合电路的部分导体在磁场中做切割磁感线运动时，才会产生感应电流，故D错；应选B。

211 (2016·南宁中考)【解析】选B。

本题考查通电螺线管的极性、磁感线及其特点、安培定则、磁极间的相互作用。

根据安培定则，伸出右手，让四指弯曲则指示电流的方向，大拇指指示螺线管的N极（螺线管的右端），所以B选项正确；在磁体外部，磁感线总是从N极发出，最后回到S极，A点的磁场方向向左，A选项错误；根据磁极间的相互作用规律，小磁针的N极应向右转动，所以C、D错误。

故选B。

211 (2016·南宁中考)【解析】选B。

本题考查发电机的工作原理——电磁感应。

A、图是奥斯特实验，通电后小磁针偏转，说明了通电导线周围存在磁场；所以A不符合题意；B、图是电磁感应实验，根据此原理可以制成发电机；所以B说法正确，符合题意；C、图丙是磁场对电流的作用实验，通电后通电导体在磁场中受到力的作用而运动；所以C不符合题意；D、图是探究影响电磁铁的磁性强弱因素的实验，不符合题意。

故选B．211 （2016·百色中考）（2016·百色中考）解析：选C.本题考查电流的磁效应和电磁感应等相关知识. A选项是研究通电导体周围存在磁场的实验，也就是奥斯特实验；B选项是研究通电导体在磁场中受力的实验，也就是电动机的原理；C选项是电磁感应实验，而发电机的原理正是电磁感应；D选项是研究电磁铁磁性强弱的实验装置.故C选项正确.211 (2016·江西中考)如图所示，是同学们所画的几种情景下的示意图，其中正确的是（）A.施加在门把手上力F的力臂B.小球对斜面的压力C.通电螺线管周围磁感线的方向D.蜡烛在平面镜中成像的光路解析：力臂是指支点到力的作用线的垂线段，故选项A正确；小球对斜面的压力的作用点在斜面上，方向应垂直斜面，所以选项B是错误的；根据右手螺旋定则可判定螺线管的左端为S极，右端为N极，而磁感线的方向是从N极出发到S极，所以选项C是正确的；蜡烛在平面镜中成像的原理是蜡烛发出的光经平面镜反射后进入人的眼睛，人眼逆着反射光即可看到像，所以选项D是错误的。

物理科2016年中考试题分类解析表序号 考地标注 试题及其解析246 (2016·江西中考)如图所示，是一则公益广告，浓浓的孝心渗透着社会主义核心价值观，小姬给爷爷网购了一台电热足浴器，其铭牌的部分参数如图甲所示，足浴器某次正常工作时控制面板显示如图乙所示，求：（1）此时足浴器的工作电流（计算结果保留一位小数）（2）足浴器装入最大容量初温为22℃的水，当水温达到控制面板上显示的温度时水所吸收的热量。

（3）上述加热过程耗时16min ，该足浴器的热电效率。

解析：(1)根据P=UI 变形可求出此时工作电流为：500 2.3220P W IA U V==?; (2)先求出最大容量时水的质量33331.010/5105m V kg m m kg ρ-==创?然后根据热量的计算公式即可求吸收热量的多少，即为： 350=() 4.210/()5(4222) 4.210Q cm t t J kg C kg CJ -=窗创-??g 吸（3）加热这段时间内，消耗的电能为：55001660 4.810W Pt W s J ==创=?所以效率为：554.210100%100%87.5%4.810Q JW J η´=??´吸答案：(1)2.3A ;(2)54.210J ´ （3）87.5% 246 （2016·黔东南中考） （2016·黔东南中考）【解析】本题考查电热综合计算（1）由铭牌参数可知，电动机正常工作时，额定电压为220V ，电动机的额定功率为180W ，则豆浆机在额定电压下，打浆时的电流为A 82.0V220W 180≈==U P I ；（2）大豆质量100g=0.1g ，则豆浆的质量为m=0.1g+1.4g=1.5g ，豆浆机吸收的热量为：J 108.420-100kg 5.1kg J 100.4)(530⨯=⨯⨯•⨯=-=℃）℃（℃）（吸t t cm Q ，加热时间t=9min=540s ，则加热9min 豆浆机消耗的电能是J 104.5s 540W 10005⨯=⨯==Pt W ，则豆浆机的效率是%89.88J104.5J 108.455≈⨯⨯==W Q 吸η；（3）由（2）中可知，豆浆机加热需放出的热量是J 104.55⨯，实际加热时间t 实=10min=600s ，则此时豆浆机的实际功率为： W 900s600J 104.55=⨯==实实实t W P ，由R U P 2= 可得电热丝的电阻为Ω===4.48W 1000V 22022）（额额P U R ，由R U P 2=可得，晚上的实际电压为V 2094.48W 900≈Ω⨯==PR U 实。

中考物理电流和电路典型试题汇编（含答案）电流和电路
1．(2016·江西)串联电路和并联电路是电学中的两种基本电路，通过你的观察，学校⾥的路灯是
__并__联的，教室⾥的吊扇调速器与吊扇之间是__串__联的。

2．(2014·江西)家庭电路中常⽤带有开关的移动插座，插座上的开关与插座是__串__联，插座
与插座之间是__并__联。

3．(2014·江西)如图所⽰，通草球甲、⼄相互排斥，甲、丙相互吸引，如果已知甲带正电，那么
⼄、丙的带电情况是( D )
A．⼄带负电、丙带正电
B．⼄带正电、丙带正电
C．⼄带负电、丙带负电或不带电
D．⼄带正电、丙带负电或不带电
4．(2014·江西)探究并联电路电流规律。

宝宝和玲玲同学想探究并联电路电流规律。

【猜想与假设】
(1)宝宝同学猜想：并联电路中各⽀路电流相等；
(2)玲玲同学猜想：并联电路中⼲路的电流等于各⽀路电流之和。

【设计实验与制订计划】宝宝和玲玲同学分别从实验室选取电流表3个，灯泡2只，开关1个，滑
动变阻器1个，⼲电池、导线若⼲。

实验电路如图所⽰。

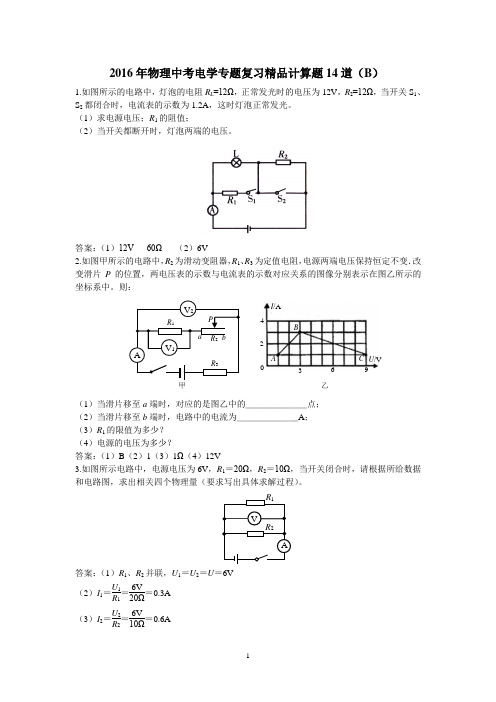

2016年物理中考电学专题复习精品计算题14道（B ）1.如图所示的电路中，灯泡的电阻R L =12Ω，正常发光时的电压为12V ，R 2=12Ω，当开关S 1、S 2都闭合时，电流表的示数为1.2A ，这时灯泡正常发光。

（1）求电源电压；R 1的阻值；（2）当开关都断开时，灯泡两端的电压。

答案：（1）12V 60Ω （2）6V 2.如图甲所示的电路中，R 2为滑动变阻器，R 1、R 3为定值电阻，电源两端电压保持恒定不变．改变滑片P 的位置，两电压表的示数与电流表的示数对应关系的图像分别表示在图乙所示的坐标系中。

则：（1）当滑片移至a 端时，对应的是图乙中的＿＿＿＿＿＿＿点； （2）当滑片移至b 端时，电路中的电流为＿＿＿＿＿＿＿A ； （3）R 1的限值为多少？ （4）电源的电压为多少？ 答案：（1）B （2）1（3）1Ω（4）12V3.如图所示电路中，电源电压为6V ，R 1＝20Ω，R 2＝10Ω，当开关闭合时，请根据所给数据和电路图，求出相关四个物理量（要求写出具体求解过程）。

答案：（1）R 1、R 2并联，U 1＝U 2＝U ＝6V （2）I 1＝U 1R 1＝6V 20Ω＝0.3A（3）I 2＝U 2R 2＝6V10Ω＝0.6A甲 乙A BC I /AU /V 024 369（4）I＝I1+I2＝0.3A+0.6A＝0.9A4.如图所示，电源电压恒定，R1=30Ω，R2=60Ω。

当开关S3闭合，S1、S2都断开时，电流表的示数为0.1A。

求：（1）电源电压；（2）当开关S3断开，S1、S2都闭合时，电流表的示数。

5.如图所示，R1是0~20Ω的滑动变阻器，闭合开关S后，电压表示数为6V，电流表A1的示数是1.5A，电流表A2的示数是0.5A，求：（1）R2的阻值和变阻器R1接入电路的电阻?（2）电流表A1的量程是0~3A，电流表A2的量程是0~0.6A，为使电表不损坏，滑动变阻器接入电路的电阻值至少要多大？答案：（１）R2=12ΩR1=6Ω（２）滑动变阻器连入电路的阻值至少要2.4Ω5.如图所示的电路，电源电压为6V且保持不变，滑动变阻器R1标有“50Ω 2A”字样。

2016年物理中考电学专题复习精品题47道（C ）1. “十一”期间，小英全家外出旅游，家里只有台灯单独工作，出门和回家时电能表分别如图甲、乙所示。

若小英离家时间100h ，下列说法中正确的是 A ．电能表是测量用电器消耗电能多少的仪表 B ．这段时间台灯消耗电能10kW ·h C ．台灯工作时电功率为10W D ．电能表工作时的电流恒为10A答案：AC2.如图所示电路中，电源电压不变，R 1为定值电阻，R 2为滑动变阻器（a 、b 为其两端点）．当滑片P 在某一端点时，电流表示数为0.1A ，R 2消耗的功率为1W ；当滑片P 移动至某一位置时，电流表示数为0.3A ，R 2消耗的功率为1.8W.则当滑片P 从a 移到b 的过程中A ．电流表示数变化了0.6AB ．电压表示数变化了4VC ．R 1消耗的电功率变化了5WD ．电路消耗的总功率变化了6W 答案：D3.如图所示的电路中，电源电压不变，R 为滑动变阻器．闭合开关S 后，在滑片P 向右移动过程中，下列说法正确的是A ．电流表A 1的示数变小，灯泡变暗B ．电流表A 的示数变小，电压表V 的示数变大C ．电压表V 的示数不变，电路的总功率变大D ．电压表V 的示数不变，灯泡的亮度不变 答案：D4.如图所示，电源电压保持不变，当闭合开关S ，滑动变阻器的滑片P 由右向左移动的过程中，下列说法正确的是A ．电压表V 1的示数减小，电压表V 2的示数增大B ．电阻R 1和R 2消耗的功率的变化量一定相等C ．电压表V 1增大的示数大于V 2减小的示数D ．电压表V 1增大的示数小于V 2减小的示数 答案：D5.用两只电流表按图示实验电路探究“电功率与电流的关系”，下列说法不正确的是 A ．小灯泡电功率的大小是通过灯泡的亮度来判断的 B ．将电灯泡并联是为了控制灯泡两端电压相同 C ．选用的两只小灯泡规格必须相同D ．将其中一只电流表移接到干路上也可以完成实验答案：C6.灯L 1标有“6V 6W ”字样，灯L 2标有“12V 12W ”字样，将L 1、L 2连成如图所示电路，闭合开关S ，两灯都能发光，则A ．灯L 2比L 1亮B ．灯L 1、L2实际电压之比为1∶2C ．若一电表示数突然减小，另两电表示数不变，则可能是灯L 2灯丝断了D ．若将灯L 1、L 2串联后接入电路，两灯都能发光，则实际功率之比为1∶2 答案：D7.如图所示，电源电压恒为12V ，L 1上标有“3V 3W”字样，当闭合S 1，将S 2拨至a 处，滑动变阻器的滑片移至中点处，L 1正常发光，电路的总功率为P 1；将滑片移至最右端，S 2拨至b 时，L 2恰好真诚发光，此时电流表的示数为0.5A ，电路的总功率为P 2，忽略温度对灯丝电阻的影响，下列说法正确的是A ．滑动变阻器的最大电阻为9ΩB ．P 1∶P 2=1∶2C ．L 2的额定功率为1.5WD ．L 2正常发光时电阻为3Ω 答案：C8.如图甲所示的电路，在滑动变阻器R 2的滑片P 从B 向A 滑动的过程中，电压表与电流表示数的变化关系如图乙所示，则下列说法中正确的是A ．R 1的阻值是20ΩB ．当电流表的示数是0.4A 时，R 2接入电路的阻值是30ΩC ．电源电压是16VD ．该电路的最大电功率为7.2W 答案：A9.如图所示电路，电源电压保持不变．闭合开关S ，当滑动变阻器的滑片P 从a 端滑到b 端的过程中，R 1、R 2的U －I 关系图像如图所示．则下列判断正确的是 ①图线甲是电阻R 1的“U －I ”关系图像 ②电源电压为12V③电阻R 1的最小电功率为2.7W ④滑动变阻器R 2的最大阻值为30ΩA ．只有①③正确B ．只有①④正确C ．只有②④正确D ．只有②③正确答案：C10.如图所示，电源电压保持不变,灯泡L 标有“6V 0.6W”字样，不考虑温度对灯丝电阻的影响，闭合开关S ，当滑动变阻器的滑片P 移动到中点，灯L 正常发光，电压表示数为4V ，当滑动变阻器的滑片P 移动到最大阻值，灯L 与滑动变阻器的电功率之比RP LU /VI /A图乙图甲A ．4:3B ．3:4C ．3:2D ．2:3 答案：B11.灯泡L 上标有“6V 6W ”字样，测得该灯泡的电流随电压变化的关系如图甲所示。

中考物理总复习《电学》专项练习题-附参考答案一、选择题（2分×15=30分）1．19世纪末叶，汤姆逊发现了电子，将人们的视线引入到原子的内部：由此，科学家们提出了多种关于原子结构的模型。

通过学习，你认为原子结构与下列事物结构最接近的是（）A. 西红柿B. 西瓜C. 面包D.太阳系2．在学习“摩擦起电”时，同学们用塑料直尺在头发上摩擦几下后，试试能否吸引碎纸片，结果塑料直尺能够吸引碎纸片。

如果以橡胶棒与毛皮摩擦作类比，这个现象说明 ( )A．摩擦时，同时发生了正、负电荷的转移，头发带负电，塑料直尺带正电B．摩擦时，同时发生了正、负电荷的转移，头发带正电，塑料直尺带负电C．摩擦时，只发生了正电荷的转移，使塑料直尺带了正电D．摩擦时，头发上的电子向塑料直尺转移，使塑料直尺带了负电3．以下学习用品中，在通常情况下属于导体的是（）A．塑料刻度尺 B．金属小刀片C．绘画橡皮D．物理课本4．图为路口交通指示灯的示意图，指示灯可以通过不同颜色灯光的变化指挥车辆和行人的交通行为。

据你对交通指示灯的了解推断（）A．红灯、黄灯、绿灯是串联的B．红灯、黄灯、绿灯是并联的C．红灯与黄灯并联后再与绿灯串联D．绿灯与黄灯并联后再与红灯串联5.在日常生活中我们常会看到这样的通告：“由于检修线路，今天从上午六点至下午五点停电。

”这里所提到的“电”是指下列物理量中的（）A．电流 B. 电压 C. 电热 D.电功率6．如图示电路，下列说法正确的是 ( )A．L1、L2串联B．开关S只控制L2C．电流表测干路中电流D．电流表测L1的电流7．A 、B 是同种材料制成的电阻，它们的长度相等，A 的横截面积是B 的两倍，将它们串联在电路中，则加在A 、B上的电压UA 、UB和通过A、B的电流IA、IB间的关系正确的是 ( )A.I A=I BB.I A＞I BC.U A=U BD.U A＞U B8．在研究导体中的电流与导体电阻的关系时，要保持导体两端的电压不变。

2016年中考物理试题汇篇——电功率23．如图所示的电能表应该在V的电路中使用，此时电能表的读数为kW•h．9某电视机电功率为100W，若每天使用4h.则每月消耗的电能为_kW·h(按30天计)。

10图中电源电压保持不变，灯泡标有"6V,3W字样，当开关s闭合时.灯泡L正常发光，电流表的示数为0.8A，则电阻R=Ω。

.通电10s. R产生的热量为J.14．如图所示，将灯L1、L2按甲、乙两种方式接在电压均为U的两个电路中。

L1在甲、乙两个电路中的电功率分别为4W和9W，设两灯泡的电阻不变，则L1、L2两灯泡电阻之比为＿＿＿。

（2分）5．在如图所示的电路中，定值电阻的阻值R0和电源电压U均为已知．在a、b间接入一个未知电阻R x，闭合开关，电压表的示数为U x，则由已知量和测得量可以推出：R x=，R x的电功率P x=．25．如图所示，电源电压保持不变，小灯泡L1、L2上分别标有“6V 3.6W”和“2V 1W”的字样，滑动变阻器上标有“40Ω1A”字样，只闭合开关S1，滑片P在中点时，伏特表的示数是6V，则电源电压V；同时闭合S1，S2，要使小灯泡不被烧坏，则电流表的示数不能超过A．（忽略温度对灯丝电阻的影响）．13．如图是一种电热暖手宝及其主要参数，暖手宝内有水及加热元件等，选用水作为吸热或放热物质是因为水的较大（选填“密度”、“比热容”或“质量”）．使用前要先给暖手宝通电加热，假设所消耗的电能有70%转化为水的内能，则在额定电压下，水由15℃加热至自动断电，此过程中消耗的电能是J，所需要的加热时间为s．[c=4.2×103J/（kg．℃）]．水20．如图所示，电源电压为9V，R0=60Ω，滑动变阻器R的规格为“50Ω 2A”，电流表的量程为“0﹣0.6A”，小灯泡标有“6V 3W”字样．不考虑灯丝电阻变化，并保证电路安全，则当开关S闭合，S1、S2断开，滑动变阻器连入电路中阻值最小时，灯与滑动变阻器两端的电压之比是；当开关S、S1、S2都闭合且电路消耗的总功率最大时，滑动变阻器连入电路中的阻值是Ω．17 图中电源电压保持6V不变，灯泡L标有“6V 6W”字样，开关闭合后（）在滑片P从b端向a端滑动的过程中，下列说法正确的是A灯泡两端的电压不断增大 B.'通过灯泡的电流不断减小c灯饱消耗的电功率不断减小D灯泡消耗的电功率恒定不变0．如图所示的电路中，电源电压保持不变．闭合开关S，移动滑片，是电压表V1示数与电压表V2示数之比为2：1，此时R2的功率为P1；再次移动滑片，使电压表V1示数与电压表V2示数之比为1：2，此时R2的功率为P2，则P1：P2为（）A．1：4 B．1：2 C．1：1 D．4：115．如图所示的电路，电源电压保持不变，电阻R1、R2的阻值分别为10Ω和20Ω，只闭合开关S1，将滑片P移到中点，电压表示数为6V，电阻R1的功率为P1，闭合开关S1、S2，将滑片移到最左端，电阻R2的功率为P2，若P1：P2=2：9．则下列说法正确的是（）A．电源电压为18VB．滑动变阻器的最大电阻为20ΩC．电路的最大功率为12.15WD．电路的最小功率为2.7W8．如图所示，电源电压不变．下列说法正确的是（）A．只闭合S1，将P向左移动一段距离，电压表示数的变化量与电流表示数的变化量的比值不变B．只闭合S1，将P向左移动，R1消耗的功率增加C．开关都闭合，将P向左移动，电压表的示数不变，电流表的示数变小D．开关都闭合，将P向左移动，L消耗的功率不变，R2消耗的功率变小12．如图所示，为“探究电流通过导体时产生的热量与什么因素有关”的实验电路，以下说法正确的是（）A．闭合开关S1、S2，通过三根电阻丝的电流相同B．先闭合开关S1，再闭合开关S2，电流表示数保持不变C．先闭合开关S1，再闭合开关S2，通过右容器中电阻丝的电流变小D．闭合开关S1、S2一段时间后，右边U形管内的液面比左边U形管内的液面高41.如图33所示，电源两端电压为12V并保持不变，电阻R1的阻值为8Ω。

2016年全国各地中考物理试题分类解析汇编（第一辑）第20章电与磁一．选择题（共20小题）1．（2016•烟台）在如图所示的电路中，根据小磁针静止时的指向可知（）A．a端是通电螺线管的N极，c端是电源正极B．b端是通电螺线管的N极，d端是电源正极C．a端是通电缧线管的N极，c端是电源负极D．b端是通电螺线管的N极，d端是电源负极2．（2016•武汉）如图是手摇发电机的构造示意图，摇动手柄，线圈在磁场中转动，小灯泡发光，下列实验中和手摇发电机工作原理相同的是（）A． B． C．D．3．（2016•岳阳）如图所示是一种环保手电筒．只有将它来回摇动，小灯泡就能发光．能说明手电筒工作的原理图是（）A．B．C．D．4．（2016•德州）如图所示，列车工作需用大功率电动机提供动力、列车到站前停止供电，电动机线圈随车轮转动，转变为发电机发电，此过程中车速从200km/h减到90km/h，在90km/h以下进行机械刹车，下列说法正确的是（）A．减速发电过程中是应用通电导体在磁场中受力的原理B．机械刹车过程是机械能转化为内能C．进站前停止供电，列车仍能继续前行是由于受到惯性力的作用D．加速行驶过程是由电动机应用了电磁感应原理5．（2016•绵阳）把一台手摇发电机跟灯泡连接起来，使线圈在磁场中转动，可以看到灯泡发光．关于手摇发电机发电过程，下列说法正确的是（）A．发电机将重力势能转变成电能的裝置B．匀速摇动转轮，灯泡的亮度不变C．转轮转速越快，灯泡亮度越暗D．转轮在一个周期内电流力向改变两次6．（2016•菏泽）如图所示电与磁的实验装置中，属于发电机原理的是（）A．B．C．D．7．（2016•威海）如图所示的四个装置中与发电机工作原理相同的是（）A．B．C．D．8．（2016•滨州）下列四幅图中能说明发电机工作原理的是（）A．B．C．D．9．（2016•天津）图中的a表示垂直于纸面的一根导线，它是闭合电路的一部分，当它在磁场中按箭头方向运动时，不能产生感应电流的情况是（）A．B．C．D．10．（2016•宜昌）如图所示中的a表示垂直于纸面上的一根导线，它是闭合电路的一部分，它在磁场中按箭头方向运动时，会产生感应电流的是（）A．甲和乙B．乙和丙C．丙和丁D．甲和丁11．（2016•镇江）图是探究感应电流产生条件的实验装置，磁体和铜棒均水平放置，闭合开关，当铜棒水平向右运动时，小量程电流表G的指针向右偏转，为使电流表指针向左偏转，下列方法可行的是（）A．使铜棒竖直向下运动B．使铜棒竖直向上运动C．将磁体的N、S极对调，仍使铜棒水平向右运动D．保持铜棒静止不动，使磁体水平向左运动12．（2016•泰州）根据图示装置所探究的原理，可以制成下列哪种仪器（）A．电磁铁B．手摇发电机C．电磁继电器D．电铃13．（2016•株洲）将两个电流表（主要部件是永久磁铁和带有指针的线圈）G1和G2用导线连接起来，如图所示．当拨动G1的指针时，观察到G2的指针也会随之摆动，下列说法正确的是（）A．G1利用了电流的磁效应B．G1利用电磁感应产生了电流C．G2的指针摆动幅度一定大于G1D．G2是因为通电导线在磁场中受力而摆动14．（2016•台州）有人发明了一种“发电地板”，如图所示．发电地板的主要部件由永磁体和线圈组成，行人或车辆通过时，挤压地板使永磁体和线圈发生相对运动，使能发电．该发电地板的工作原理与下列哪个选项的实验原理相同（）A．B．C．D．15．（2016•咸宁）如图是小明在学习电磁感应现象时．探究产生感应电流的方向与哪些因素有关的实验情景（图中箭头表示导体的运动方向）．下列分析、比较以及结论正确的是（）A．比较甲、乙两图．说明感应电流方向与磁场方向无关B．比较乙、丙两图，说明感应电流方向与导体运动方向有关C．比较甲、丙两图，说明感应电流方向与磁场方向和导体运动方向均无关D．由图丁可得出结论：感应电流方向与导体是否运动无关16．（2016•郴州）关于电与磁及其应用，下列说法正确的是（）A．法拉第发现了电流的磁效应 B．奥斯特发现了电磁感应现象C．电动机应用了电磁感应原理 D．电磁铁应用了电流的磁效应17．（2016•潍坊）如图中所示实验装置，用来研究电磁感应现象的是（）A． B．C．D．18．（2016•东营）科研人员研制的少儿“发电鞋”如图所示．鞋的内部安装了磁铁和线圈．当少儿走动时，会驱动磁性转子转动，线圈中产生电波，使得彩灯闪烁，提高了安全性，下列说法正确的是（）A．发电鞋是利用电流磁效应原理制成的B．发电鞋工作时将电能转化为机械能C．发电鞋是利用电磁感应原理制成的D．发电鞋是利用通电线圈在磁场里受力转动制成的19．（2016•无锡）如图所示的充电鞋垫，利用脚跟起落驱动磁性转子旋转，线圈中就会产生电流，从而就能给鞋面上的充电电池充电，这种充电鞋垫的工作原理是（）A．电磁感应现象 B．电流的磁效应C．磁极间的相互作用 D．通电线圈在磁场里受力转动20．（2016•安徽）如图探究“导体在磁场中运动时产生感应电流条件”实验的装置示意图．关于这个实验，下列说法正确的是（）A．当导体棒沿竖直方向上下运动时，灵敏电流计的指针发生偏转B．当导体棒相对水平方向斜向上运动时，灵敏电流计的指针不发生偏转C．当导体沿水平方向左右运动时，灵敏电流计的指针发生偏转D．当导体沿水平方向向左和向右运动时，灵敏电流计的指针都向同一方向偏转2016年全国各地中考物理试题分类解析汇编（第一辑）第20章电与磁参考答案与试题解析一．选择题（共20小题）1．（2016•烟台）在如图所示的电路中，根据小磁针静止时的指向可知（）A．a端是通电螺线管的N极，c端是电源正极B．b端是通电螺线管的N极，d端是电源正极C．a端是通电缧线管的N极，c端是电源负极D．b端是通电螺线管的N极，d端是电源负极【分析】根据小磁针的指向，通过安培定则判断出螺线管电流的流向，从而知道电源的正负极．螺线管等效为条形磁铁，根据内部磁场的方向得出螺线管的极性．【解答】解：通电螺丝管内部中间的小磁针，静止时N极指向左端，可知，螺线管内部的磁场方向水平向左，根据安培定则，知螺线管中的电流从左侧流进，右侧流出，则c端为电源的正极，d端为负极，内部的磁场由b指向a，则a端是通电螺线管的N极，故A正确，BCD错误．故选A．【点评】解决本题的关键掌握安培定则，会运用安培定则判断电流与磁场的关系，注意同名磁极相斥，异名磁极相吸的适用条件．2．（2016•武汉）如图是手摇发电机的构造示意图，摇动手柄，线圈在磁场中转动，小灯泡发光，下列实验中和手摇发电机工作原理相同的是（）A． B． C．D．【分析】当闭合电路中的部分导体做切割磁感线运动时，电路中可以产生感应电流，这就是电磁感应现象．【解答】解：手摇发电机是利用电磁感应现象的原理工作的，则A、该图是奥斯特实验，说明通电导线周围有磁场，与发电机无关，故A错误；B、此图为研究通电螺线管磁场的特点的装置，与发电机无关，故B错误；C、此图中有电源，磁场中的导体通电后，会受力运动，即说明通电导线在磁场中受力的作用，故C 错误；D、此图中没有电源，当磁场中的金属棒做切割磁感线运动时，电路中就会产生感应电流，故电磁感应现象，该现象就是发电机的原理，故D正确；故选D．【点评】能准确的判断出电与磁这一章中的实验原理是解决该题的关键．3．（2016•岳阳）如图所示是一种环保手电筒．只有将它来回摇动，小灯泡就能发光．能说明手电筒工作的原理图是（）A．B．C．D．【分析】当闭合电路中的部分导体做切割磁感线运动时，电路中可以产生感应电流，这就是电磁感应现象．【解答】解：晃动手电筒时，手电筒中的永磁体在线圈中运动，运动是相对而言的，相对于永磁体而言，线圈在做切割磁感线运动，线圈中就会产生感应电流，小灯泡就会发光，所以上述现象是利用电磁感应现象的原理制成的．故A、此图中有电源，即磁场中的导体通电后受力运动，即说明通电导线在磁场中受力的作用，与题目无关，故A错误；B、此图中没有电源，即磁场中的金属棒做切割磁感线运动时，电路中就会产生感应电流，与题目原理一致，故B正确；C、此图是奥斯特实验，说明通电导线周围有磁场，故C错误；D、此图中有电源，磁场中的线圈通电后受力运动，即说明通电导线在磁场中受力的作用，与题目无关，故D错误．故选B．【点评】知道电和磁中常见的实验及原理，并能正确的区分是解决该题的关键．4．（2016•德州）如图所示，列车工作需用大功率电动机提供动力、列车到站前停止供电，电动机线圈随车轮转动，转变为发电机发电，此过程中车速从200km/h减到90km/h，在90km/h以下进行机械刹车，下列说法正确的是（）A．减速发电过程中是应用通电导体在磁场中受力的原理B．机械刹车过程是机械能转化为内能C．进站前停止供电，列车仍能继续前行是由于受到惯性力的作用D．加速行驶过程是由电动机应用了电磁感应原理【分析】（1）发电机是根据电磁感应现象制成的；（2）刹车过程中克服摩擦做功温度升高；（3）惯性是物体本身的一种性质，一切物体都有惯性；（4）电动机是利用通电导体在磁场中受力运动的原理做成的．【解答】解：A、减速发电过程中是应用电磁感应现象，故A错误．B、机械刹车过程克服摩擦做功是机械能转化为内能，故B正确；C、进站前停止供电，列车仍能继续前行是由于行使的列车具有惯性，故C错误；D、加速行驶过程是由电动机应用了通电导体在磁场中受力运动的原理，故D错误；故选B【点评】此题考查了发电机原理、能量的转化、惯性以及电动机原理，内容较多，要认真分析．5．（2016•绵阳）把一台手摇发电机跟灯泡连接起来，使线圈在磁场中转动，可以看到灯泡发光．关于手摇发电机发电过程，下列说法正确的是（）A．发电机将重力势能转变成电能的裝置B．匀速摇动转轮，灯泡的亮度不变C．转轮转速越快，灯泡亮度越暗D．转轮在一个周期内电流力向改变两次【分析】（1）发电机是利用电磁感应原理工作的，发电机的能量的转化是把机械能转化为电能；（2）大小和方向都随时间作周期性的变化的电流叫做交流电，发电机产生的感应电流大小与发电机的转速有关．【解答】解：A、发电机是将机械能（动能）转化为电能的装置；故A错误；B、匀速摇动转轮，线圈切割磁感线的速度不变，因此线圈中的电流不变，灯泡的亮度不变，故B 正确；C、转轮转速越快，线圈切割磁感线的速度变快，因此线圈中的电流变大，灯灯泡亮度越亮，故C 错误；D、发电机产生电流的方向是变化的，并且转轮在一个周期内电流力向改变两次，故D正确．故选BD．【点评】本题主要考查学生对发电机的原理和能量转化了解和掌握．6．（2016•菏泽）如图所示电与磁的实验装置中，属于发电机原理的是（）A．B．C．D．【分析】首先明确发电机的工作原理，然后根据四个选择找出符合要求的选项．【解答】解：发电机的工作原理是电磁感应，即闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中就会产生感应电流．A、该实验是著名的奥斯特实验，该实验说明了通电导线周围存在着磁场，故该选项不符合题意；B、该电路中有电源，即通电后，磁场中的金属棒会受力运动，故是利用通电导线在磁场中受力的作用的原理工作的，故该选项不符合题意；C、在该闭合电路中没有电源，当线圈转动时，其恰好切割磁感线运动，于是灯泡中就会有电流通过，故这就是电磁感应现象，即该选项符合题意；D、该装置中有电流通过时，磁场中的线圈会转动，故是利用通电导线在磁场中受力的作用的原理工作的，故该选项不符合题意；故选C．【点评】本题涉及的内容有电流的磁效应、电动机的原理和发电机的原理．注意电磁感应和通电导体在磁场中受力运动的装置的不同，前者外部没有电源，后者外部有电源．7．（2016•威海）如图所示的四个装置中与发电机工作原理相同的是（）A．B．C．D．【分析】题目给出了四个有关电和磁的实验，首先要弄清各实验所揭示的原理，再结合题设要求来进行选择．【解答】解：A、该实验为奥斯特实验，说明了通电导体周围存在磁场，故A错误；B、该装置中没有电源，是探究电磁感应现象的实验，说明了闭合电路的一部分导体在磁场中做切割磁感线运动时会产生感应电流，它与发电机的工作原理相同，故B正确；C、该装置中有电源，是通电线圈在磁场中受力的实验，利用此装置的原理制造了电动机而不是发电机，故C错误；D、该装置中有电源，是通电导体在磁场中受力的实验，利用此装置的原理制造了电动机而不是发电机，故D错误．故选B．【点评】电与磁重点实验装置图要掌握好，记清实验名称和说明的原理及生活中的应用，是解答此类题的关键．8．（2016•滨州）下列四幅图中能说明发电机工作原理的是（）A．B．C．D．【分析】发电机的工作原理是电磁感应，即闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中就会产生感应电流．【解答】解：A、A图说明的是电流的磁效应；B、B图是电磁继电器的原理；C、C图电动机的原理图；D、D图是发电机的原理图；故选D．【点评】本题中学生容易混淆的两个图是BD，要从有无电源上区分，有电源的是电动机，无电源的是发电机．9．（2016•天津）图中的a表示垂直于纸面的一根导线，它是闭合电路的一部分，当它在磁场中按箭头方向运动时，不能产生感应电流的情况是（）A．B．C．D．【分析】能否产生感应电流，就要看图示的情景能否满足①闭合电路；②导体切割磁感线运动这两个条件．【解答】解：A、由图知导体是闭合电路中的导体，导体斜着做切割磁感线运动，所以会产生感应电流．故A正确．B、由题意知导体是闭合电路中的导体，导体做切割磁感线运动，所以会产生感应电流．故B正确．C、由题意知导体是闭合电路中的导体，并且导体做切割磁感线运动，所以会产生感应电流．故C 正确．D、由题意知导体是闭合电路中的导体，且导体的运动方向与磁感线平行，即没有做切割磁感线运动，所以不会产生感应电流．故D错误．故选D．【点评】本题主要考查学生对电磁感应现象，以及感应电流产生的条件的了解和掌握，是一道基础题．10．（2016•宜昌）如图所示中的a表示垂直于纸面上的一根导线，它是闭合电路的一部分，它在磁场中按箭头方向运动时，会产生感应电流的是（）A．甲和乙B．乙和丙C．丙和丁D．甲和丁【分析】能否产生感应电流，就要看图示的情景能否满足①闭合电路；②导体切割磁感线运动这两个条件．【解答】解：磁极间的磁感线是从N极指向S极，由图可知，丙和丁中的导体运动时都会切割磁感线，所以会产生感应电流；甲和乙中的导体没有切割磁感线，所以不会产生感应电流；故选C．【点评】本题主要考查学生对电磁感应现象，以及感应电流产生的条件的了解和掌握，是一道基础题．11．（2016•镇江）图是探究感应电流产生条件的实验装置，磁体和铜棒均水平放置，闭合开关，当铜棒水平向右运动时，小量程电流表G的指针向右偏转，为使电流表指针向左偏转，下列方法可行的是（）A．使铜棒竖直向下运动B．使铜棒竖直向上运动C．将磁体的N、S极对调，仍使铜棒水平向右运动D．保持铜棒静止不动，使磁体水平向左运动【分析】利用感应电流的方向与导体运动方向和磁场方向有关，改变其中一个因素，感应电流方向发生改变；若同时改变磁体的磁极方向和导体的运动方向，则感应电流方向不变．【解答】解：AB、使铜棒竖直向上或向下运动，导体没有切割磁感线运动，不会产生感应电流；故AB错误；C、将磁体的N，S极对调，仍使铜棒水平向右运动，磁场方向发生改变，则感应电流方向发生改变，电流表指针向左偏转；故C正确；D、保持铜棒静止不动，使磁体水平向左运动，铜棒相对向右切割磁感线运动，感应电流方向不变；故D错误．故选C．【点评】本题考查了产生感应电流的条件和感应电流的方向的影响因素，是学以致用的典型题目．12．（2016•泰州）根据图示装置所探究的原理，可以制成下列哪种仪器（）A．电磁铁B．手摇发电机C．电磁继电器D．电铃【分析】闭合电路的部分导体在磁场中做切割磁感线运动时，导体中会产生感应电流，这就是电磁感应现象，发电机就是利用电磁感应的原理制成的．【解答】解：开关闭合后，导体ab在磁场中做切割磁感线运动时，观察到电流表原来静止在中间的指针偏转，这就是电磁感应现象，根据这一原理制成了发电机．A、电磁铁是利用电流的磁效应的原理制成的，故A错误；B、手摇发电机是利用电磁感应现象的原理制成的，故B正确；C、电磁继电器是利用电流的磁效应的原理制成的，故C错误；D、电铃中有电磁铁，也是利用电流的磁效应的原理制成的，故D错误；故选B．【点评】本题考查了学生对电磁感应现象及其应用的掌握，难度不大，属于基础知识的考查．13．（2016•株洲）将两个电流表（主要部件是永久磁铁和带有指针的线圈）G1和G2用导线连接起来，如图所示．当拨动G1的指针时，观察到G2的指针也会随之摆动，下列说法正确的是（）A．G1利用了电流的磁效应B．G1利用电磁感应产生了电流C．G2的指针摆动幅度一定大于G1D．G2是因为通电导线在磁场中受力而摆动【分析】解决该题应知道以下知识点：（1）闭合电路的部分导体在磁场中做切割磁感线运动时，电路中就会产生感应电流，该现象就叫做电磁感应现象；发电机就是利用该原理制成的；（2）实验表明通电导线在磁场中受力的作用，电动机就是利用该原理制成的．【解答】解：AB、据题意可知：电流表主要部件是永久磁铁和带有指针的线圈，G1和G2用导线连接起来．当拨动G1的指针时，相当于G1中的线圈做切割磁感线运动，电路中会产生感应电流；由于两个电表构成了闭合电路，故电流会通过G2表中的线圈，而该线圈处于磁场中，由于通电导线在磁场中受力的作用，所以G2的指针也会偏转；故G1利用了电磁感应而产生电流，故A错误，B正确；C、由于导线有电阻，感应电流通过导线时因发热会损失掉一部分电能，故G2的指针摆动幅度一定小于G1，故C错误；D、据前面分析可知，G2是因为通电导线在磁场中受力而摆动，故D正确；故选BD．【点评】知道电动机和发电机的原理，并能结合上述实验情景进行分析是解决该题的关键．14．（2016•台州）有人发明了一种“发电地板”，如图所示．发电地板的主要部件由永磁体和线圈组成，行人或车辆通过时，挤压地板使永磁体和线圈发生相对运动，使能发电．该发电地板的工作原理与下列哪个选项的实验原理相同（）A．B．C．D．【分析】根据题意可知，发电地板的原理为电磁感应现象，逐个对每个选项中装置的原理进行分析，找出符合题意的选项．【解答】解：A、该图是奥斯特实验，即通电导体周围存在磁场；不合题意；B、该图是电磁感应原理，即闭合回路中的一部分导体做切割磁感线运动，产生电流的现象；符合题意；C、该图是电动机的原理图，即通电导体在磁场中受力运动；不合题意；D、该图是探究电磁铁磁性强弱与匝数的关系；不合题意．故选B．【点评】本题主要考查学生对课本一下实验装置原理的了解和掌握，同时注意与生活现象联系起来，这类题型是中招的热点．15．（2016•咸宁）如图是小明在学习电磁感应现象时．探究产生感应电流的方向与哪些因素有关的实验情景（图中箭头表示导体的运动方向）．下列分析、比较以及结论正确的是（）A．比较甲、乙两图．说明感应电流方向与磁场方向无关B．比较乙、丙两图，说明感应电流方向与导体运动方向有关C．比较甲、丙两图，说明感应电流方向与磁场方向和导体运动方向均无关D．由图丁可得出结论：感应电流方向与导体是否运动无关【分析】此题的实验中，涉及到感应电流方向、磁场方向、导体运动方向三个变量，若要研究他们之间的关系，就要用到控制变量法，那么就应该从四个图中的“变”与“不变”入手分析．【解答】解：A、图甲和图乙中，磁场方向不相同，导体运动方向相同，电流方向不变，即可以得到磁场方向和感应电流方向有关，故A错误；B、图乙和图丙中，磁场方向相同，不同的是导体运动方向，可以说明感应电流的方向与导体运动方向有关，故B正确；C、图甲和图丙中，磁场方向和导体运动方向都不相同，无法研究两者与感应电流的关系，故C错误；D、图丙中，只向上运动，做法过于片面，无法得到感应电流和导体是否运动之间的联系，故D错误；故选B．【点评】在研究多因素（或变量）的问题时，通常要采用控制变量法，即：每次只改变其中的一个量，而控制其他的量不变，从而将研究多因素的问题转化为研究多个单因素的问题．在使用控制变量法时，一定要把握住哪些量在“改变”，而哪些量没有变化．16．（2016•郴州）关于电与磁及其应用，下列说法正确的是（）A．法拉第发现了电流的磁效应 B．奥斯特发现了电磁感应现象C．电动机应用了电磁感应原理 D．电磁铁应用了电流的磁效应【分析】（1）法拉第发现了电磁感应现象；（2）奥斯特发现了通电导线周围有磁场；（3）电动机是利用通电导线在磁场中受力的作用的原理制成的；（4）电磁铁是利用电流的磁效应的原理制成的．【解答】解：据课本知识可知，A、电磁感应现象是法拉第发现的，故A错误；B、奥斯特发现了通电导线周围有磁场，故B错误；C、电动机是利用通电导线在磁场中受力的作用的原理制成的，故C错误；D、电磁铁是利用电流的磁效应的原理制成的，故D正确．故选D．【点评】此题考查了物理学史、电动机的原理和电磁铁的原理，是一道基础题目．17．（2016•潍坊）如图中所示实验装置，用来研究电磁感应现象的是（）A． B．C．D．【分析】四幅图中的实验装置都是体现电与磁的联系的，是电与磁这部分知识中较为相似，同时又不易区分的几个重要实验，包括电磁感应实验、电流的磁效应实验（奥斯特实验）、磁场对电流的作用实验、磁极间的相互作用实验等．【解答】解：A、给导体通电时，原来静止在南北方向的小磁针的指向发生了偏转，说明电流周围存在磁场，即奥斯特实验；故A不符合题意；B、将通电导体在磁场中做切割磁感线运动时，电路中产生感应电流．这是电磁感应现象；故B符合题意；。

2016初中物理电学综合测试题试卷2016初中物理电学综合测试题试卷编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（2016初中物理电学综合测试题试卷）的内容能够给您的工作和学习带来便利。

同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。

本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为2016初中物理电学综合测试题试卷的全部内容。

初中物理电学综合测试题一、填空题(共22分）1、如图所示，电源电压为６Ｖ且保持不变。

当开关闭合时,电压表的示数为２Ｖ，则Ｌ１两端的电压是，Ｌ２两端的电压是；当开关断开时，电压表示数为。

2、如图所示的电路中，闭合开关后，Ｖ１的示数是３Ｖ，Ｖ２的示数是５Ｖ。

已知电源两端的电压是６Ｖ，那么Ｌ１两端的电压是，Ｌ２两端的电压是，Ｌ３两端的电压是。

3、在如图（a）所示电路中，当闭合开关后，两个电压表指针偏转均如图b所示,则电阻R1和R2两端的电压分别为、 .4、在某一温度下，两个电路元件A和B中的电流与其两端电压的关系如图所示.则由右图可知，元件A的电阻为Ω；将A和B并联后接在电压为2。

5V的电源两端,则通过A和B的总电流是。

5、城市的交叉路口通常都装有红、黄、绿三色灯来指挥车辆行人通行。

若每只灯的规格都是“220V 300W”,则每组交通指挥灯（含红、黄、绿三种颜色灯）工作15h要消耗电能_________kw·h。

6、电子式电能表表盘上标有“3000imp/（kW·h)”字样,将某用电器单独接在该表上工作20min，电能表指示灯闪烁了300次．该用电器在上述时间内消耗的电能为__________kW·h，它的电功率是__________W。

7、如图是一个玩具汽车上的控制电路，小明对其进行测量和研究发现：电动机的线圈电阻为1Ω，保护电阻R为4Ω，当闭合开关S后，两电压表的示数分别为6V和2V,则电路中的电流为 A，电动机的功率为 W。
