三极管复习题

第1章常用半导体器件一、判断题（正确打“√”，错误打“×”，每题1分）1．在N型半导体中，如果掺入足够量的三价元素，可将其改型成为P型半导体。

（）2．在N型半导体中，由于多数载流子是自由电子，所以N型半导体带负电。

（）3．本征半导体就是纯净的晶体结构的半导体。

（）4．PN结在无光照、无外加电压时，结电流为零。

（）5．使晶体管工作在放大状态的外部条件是发射结正偏，且集电结也是正偏。

（）6．晶体三极管的β值，在任何电路中都是越大越好。

( )7．模拟电路是对模拟信号进行处理的电路。

( )8．稳压二极管正常工作时,应为正向导体状态。

( )9．发光二极管不论外加正向电压或反向电压均可发光。

( )10．光电二极管外加合适的正向电压时，可以正常发光。

( )一、判断题答案：（每题1分）1．√；2．×；3．√；4．√；5．×；6．×；7．√；8．×；9．×；10．×。

二、填空题（每题1分）1．N型半导体中的多数载流子是电子，P型半导体中的多数载流子是。

2．由于浓度不同而产生的电荷运动称为。

3．晶体二极管的核心部件是一个，它具有单向导电性。

4．二极管的单向导电性表现为：外加正向电压时，外加反向电压时截止。

5．三极管具有放大作用的外部条件是发射结正向偏置，集电结偏置。

6．场效应管与晶体三极管各电极的对应关系是：场效应管的栅极G对应晶体三极管的基极b，源极S对应晶体三极管，漏极D对应晶体三极管的集电极c。

7．PN结加正向电压时，空间电荷区将。

8．稳压二极管正常工作时，在稳压管两端加上一定的电压，并且在其电路中串联一支限流电阻，在一定电流范围内表现出稳压特性，且能保证其正常可靠地工作。

9．晶体三极管三个电极的电流IE 、IB、IC的关系为：。

10．发光二极管的发光颜色决定于所用的，目前有红、绿、蓝、黄、橙等颜色。

二、填空题答案：（每题1分）1．空穴2．扩散运动3．PN结4．导通5．反向6．发射机e7．变薄8．反向9．IE ＝IB＋IC10．材料三、单项选择题（将正确的答案题号及内容一起填入横线上，每题1分）1．在本征半导体中加入元素可形成N型半导体，加入三价元素可形成P型半导体。

第六章基本放大电路一、填空题1、当NPN半导体三极管的正向偏置，反向偏置偏置时，三极管具有放大作用，即极电流能控制极电流。

（发射极，集电极，基，集电）2、根据三极管的放大电路的输入回路与输出回路公共端的不同，可将三极管放大电路分为，，三种。

（共基电路，共射电路，共集电路）3、三极管的特性曲线主要有曲线和曲线两种。

（输入特性，输出特性）4、三极管输入特性曲线指三极管集电极与发射极间所加电压V CE一定时，与之间的关系。

（IB，VBE ）5、为了保证不失真放大，放大电路必须设置静态工作点。

对NPN管组成的基本共射放大电路，如果静态工作点太低，将会产生失真，应调R B，使其，则I B，这样可克服失真。

（截止，减小，增大）6、三极管的电流放大原理是电流的微小变化控制电流的较大变化。

（基极，集电极）7、共射组态既有放大作用，又有放大作用。

（电压，电流）8、画放大器交流通路时，和应作短路处理。

（电容，电源）二、选择题1、工作在放大区域的某三极管，当I B从20μA增大到40μA时，I C从1mA变为2mA则它的β值约为。

（B）A、10B、50C、80D、1002、当晶体三极管的发射结和集电结都反偏时，则晶体三极管的集电极电流将（D）A、增大B、减少C、反向D、几乎为零3、为了使三极管可靠地截止，电路必须满足（D）A、发射结正偏，集电结反偏B、发射结反偏，集电结正偏C、发射结和集电结都正偏D、发射结和集电结都反偏4、测得三极管IB=30μA时，IC = 2.4mA ；IB=40μA时，IC = 1mA，则该管的交流电流放大系数为。

（B）A、80B、60C、75D、1005、晶体管共发射极输出特性常用一族曲线表示，其中每一条曲线对应一个特定的。

（C）A、iCB、uCEC、iBD、iE6、下列各种基本放大器中可作为电流跟随器的是。

（B）A、共射接法B、共基接法C、共集接法D、任何接法7、放大电路的三种组态。

（C）A、都有电压放大作用B、都有电流放大作用C、都有功率放大作用D、只有共射极电路有功率放大作用8、晶体管构成的三种放大电路中，没有电压放大作用但有电流放大作用的是（D）A、共集电极接法B、共基极接法C、共发射极接法D、以上都不是三、问答题：1. 放大电路中为什么要设立静态工作点？静态工作点的高、低对电路有何影响？答：为了不失真地放大交流信号，必须在电路中设置合适的静态工作点。

第一章二极管及直流稳压电源一、填空题1．二极管P区接电位端，N区接电位端，称正向偏置，二极管导通；反之，称反向偏置，二极管截止，所以二极管具有性。

2．二极管按PN结面积大小的不同分为点接触型和面接触型，型二极管适用于高频、小电流的场合，型二极管适用于低频、大电流的场合。

3．普通二极管工作时通常要避免工作于，而稳压管通常工作于。

4．单相电路用来将交流电压变换为单相脉动的直流电压。

5．直流电源中，除电容滤波电路外，其它形式的滤波电路包括、等。

6．W7805的输出电压为，额定输出电流为；W79M24的输出电压为，额定输出电流为。

7．开关稳压电源的调整管工作在状态，脉冲宽度调制型开关稳压电源依靠调节调整管的的比例来实现稳压。

8．发光二极管能将电信号转换为信号，它工作时需加偏置电压；光电二极管能将信号转换为电信号，它工作时需加偏置电压9.判断大容量电容器的质量时，应将万用表拨到挡，倍率使用。

当万用表表笔分别与电容器两端接触时，看到指针有一定偏转，并很快回到接近于起始位置的地方，则说明该电容器；如果看到指针偏转到零后不再返回，则说明电容其内部。

二、判断题(填“是”或“否”)1．加在二极管两端的反向电压高于最高反向工作电压时，二极管会损坏。

（）2．稳压二极管在电路中只能作反向连接。

（）3．电容滤波电路适用于小负载电流，而电感滤波电路适用于大负载电流。

（）4．在单相桥式整流电容滤波电路中，若有一只整流管断开，输出电压平均值变为原来的一半。

（）5．二极管的反向漏电流越小，其单向导电性能就越好。

（）三、选择题1．下列符号中表示发光二极管的为（）。

A．B．C．D．2．从二极管伏安特性曲线可以看出，二极管两端压降大于（）时处于正向导通状态A．0 B．死区电压 C．反向击穿电压 D．正向压降3．用万用表欧姆挡测量小功率二极管性能好坏时，应把欧姆挡旋到（）位置A．ΩB．ΩC．ΩD．Ω4．直流稳压电源中滤波电路的作用是（）。

复习题：一、填空题、1、电阻器的标识方法有直标法、文字符号法、色标法和数码表示法。

2、集成电路最常用的封装材料有、、三种，其中使用最多的封装形式是封装。

3、半导体二极管又叫晶体二极管，是由一个PN结构成，它具有性。

4、1F＝uF= nF= pF 1MΩ＝KΩ= Ω5、变压器的故障有和两种。

6、晶闸管又称，目前应用最多的是和晶闸管。

7、电阻器通常称为电阻，在电路中起、和等作用，是一种应用非常广泛的电子元件。

8、电阻值在规定范围内可连续调节的电阻器称为。

9、三极管又叫双极型三极管，它的种类很多，按PN结的组合方式可分为型和型。

10、变压器的主要作用是：用于变换、变换、变换。

11、电阻器的主要技术参数有、和。

12、光电耦合器是以为媒介，用来传输信号，能实现“电光电”的转换。

13、用于完成电信号与声音信号相互转换的元件称为器件。

14、表面安装元器件SMC、SMD又称为元器件或元器件。

15、电容器在电子电路中起到、、和调谐等作用。

16、电容器的主要技术参数有、和。

17、常见的电烙铁有___­­­­_______、__________、_________等几种。

18、内热式电烙铁由___­­­­______、________、_________、________等四部分组成。

19、手工烙铁焊接的五步法为__­­­­______、________、_________、________、___________。

20、印制电路板上的元器件拆方法有_ ________、__________、_________。

21、波峰焊的工艺流程为_­­­­______、________、_________、________、___________、________。

22、文明生产就是创造一个布局合理、的生产和工作环境，人人养成和严格执行工艺操作规程的习惯。

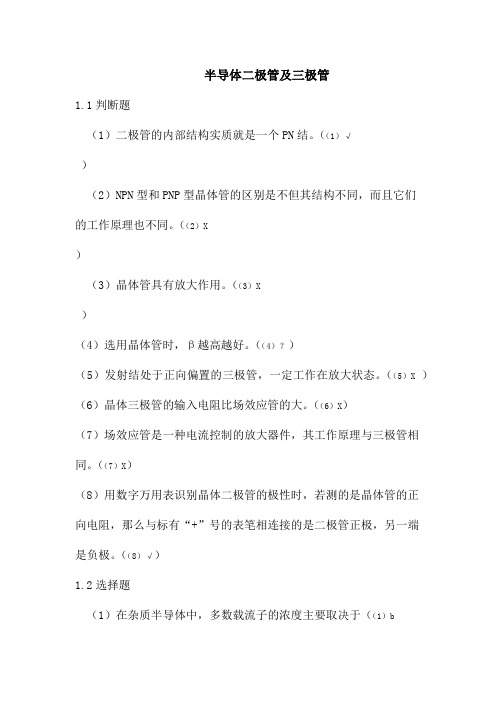

半导体二极管及三极管1.1判断题（1）二极管的内部结构实质就是一个PN结。

（（1）√）（2）NPN型和PNP型晶体管的区别是不但其结构不同，而且它们的工作原理也不同。

（（2）X）（3）晶体管具有放大作用。

（（3）X）（4）选用晶体管时，β越高越好。

（（4）？）（5）发射结处于正向偏置的三极管，一定工作在放大状态。

（（5）X）（6）晶体三极管的输入电阻比场效应管的大。

（（6）X）（7）场效应管是一种电流控制的放大器件，其工作原理与三极管相同。

（（7）X）（8）用数字万用表识别晶体二极管的极性时，若测的是晶体管的正向电阻，那么与标有“+”号的表笔相连接的是二极管正极，另一端是负极。

（（8）√）1.2选择题（1）在杂质半导体中，多数载流子的浓度主要取决于（（1）b）。

（a）温度（b）杂质浓度（c）电子空穴对数目（2）当PN结外加正向电压时，扩散电流（（2）a、b）漂移电流；当PN结外加反向电压时，扩散电流（）漂移电流。

（a）大于（b）小于（c）等于（3）光敏二极管应在（（3）b）下工作。

（a）正向电压（b）反向电压（c）死区电压（4）二极管的正极电位为-5V，负极电位为-4.3V，则二极管处于（（4）a）状态。

（a）反偏（b）正偏（c）零偏（5）稳压管是特殊的二极管，它一般工作在（（5）c）状态。

（a）正向导通（b）反向截止（c）反向击穿（6）晶体管工作在放大区时，具有以下哪个特点（（6）b）。

（a）发射结反向偏置（b）集电结反向偏置（c）晶体管具有开关作用（7）当三极管的两个PN结都有反偏电压时，则三极管处于（（7）a、b），当三极管的两个PN结都有正偏电压时，则三极管处于（）。

（a）截止状态（b）饱和状态（c）放大状态（8）用数字万用表Rx1k的电阻挡测量一只能正常放大的三极管，用黑表笔接触一只管脚，红表笔分别接触另两只管脚时测得的电阻值都较小，该三极管是（（8）a）。

（a）PNP型（b）NPN型（c）无法确定1. 11. 22.1判断题1、放大电路的电压放大倍数和电流放大倍数一定都大于1（ x）2、由于放大的是变化值，所以输入直流信号时，任何放大电路的输出都没有变化（ x）3、放大倍数也可以定义为输出量瞬时值和输入量的瞬时值之比（x ）4、在直流通路中，只考虑（1）直流输入信号的作用（ x）（2）直流电源的作用（√）5、电路中交流成分是由交流信号所提供的（ x）2.2填空或选择填空1、一个处于放大状态的电路，当输入电压是10mv时，输出电压为7v；输入电压为15mv时，输出电压为6.5v，电压放大倍数为-1002、阻容耦合放大电路能放大 2 ，（○1直流信号；○2交流信号；○3交直流信号）3、因阻容耦合电路 1 ，（○1各级Q点相互独立；○2Q点互相影响；○3各级Au互相影响）所以这类电路 1 （○1输出级工作点稳定性只受到本级的影响；○2不能放大直流信号；○3放大倍数不稳定）4、用示波器观察NPN管共射单级放大器输出电压得到题图2.1所示三种削波失真的波形，请分别写出失真的波形，请分别写出失真的类型，其中图（a）为截止，图（b）为饱和，图（c）为输入信号过大uot题图2.15、题图2.2所示是一个共射单级放大器的输出电压波形，假定晶体管是NPN型，则该信号的削波属于截止失真，偏流电阻Rb应调小可以消除失真。

电子技术复习题一、选择题1、对半导体而言，其正确的说法是（）。

A. P型半导体中由于多数载流子为空穴，所以它带正电。

B. N型半导体中由于多数载流子为自由电子，所以它带负电。

C. P型半导体和N型半导体都不带电。

2、处于截止(饱和，放大)状态的三极管，其工作状态为（）。

A. 发射结正偏，集电结反偏B. 发射结反偏，集电结反偏C. 发射结正偏，集电结正偏D. 发射结反偏，集电结正偏3、用万用表直流电压挡测得晶体管三个管脚的对地电压分别是V1＝3V，V2＝7V，V3＝2.7V，由此可判断该晶体管的管型和三个管脚依次为（）。

A、PNP管，CBEB、NPN管，ECBC、NPN管，CBED、PNP管，EBC4、硅晶体二极管与锗晶体二极管的导通压降（死区电压）分别为（）。

A、0.7V ；0.3VB、0.2V ；0.3VC、0.3V ；0.7VD、0.7V ；0.6V5、P（N）型半导体是在本征半导体中加入微量的（）元素构成的。

A. 三价B. 四价C. 五价D. 六价R的信号有（）。

6、基本共射放大电路中，经过晶体管集电极电阻BA、直流成分B、交流成分C、交直流成分均有7、共集电极放大电路不能放大（）。

A、交流电压信号B、交流电流信号C、交流电压电流信号7、稳压二极管的正常工作状态是（）。

A. 导通状态B. 截止状态C. 反向击穿状态D. 任意状态8、基本放大电路中，经过晶体管（电容，电阻）的信号有（）。

A. 直流成分B. 交流成分C. 交直流成分均有9、基本放大电路中的主要放大对象是（）。

A. 直流信号B. 交流信号C. 交直流信号均有10、在共集（射）电极放大电路中，输出电压与输入电压的关系是（）A、相位相同，幅度增大B、相位相反，幅度增大C、相位相同，幅度相似11、电压放大电路首先需要考虑的技术指标是（）。

A、放大电路的电压增益B、不失真问题C、管子的工作效率12、晶体管（场效应管）的控制方式是（）。

A.输入电流控制输出电压B. 输入电流控制输出电流C.输入电压控制输出电压13、利用微变等效电路可以计算晶体管放大电路的（）。

电工电子技术V 复习题一、填空题1. PN 结在（ 正向电压 ）时导通，（ 反向电压 ）时截止，这种特性称为（ 单向导电性 ）。

2. 某处于放大状态的三极管，测得三个电极的对地电位为U 1=-9V ，U 2= -6V ，U 3= -6.2V ，则电极（u3 ）为基极，（ u1 ）为集电极，（ u2 ） 为发射极，为（ PNP ）型管。

3. 三极管工作在放大区时，发射结为（ 正向 ）偏置，集电结为（ 反向 ）偏置。

4. 某放大电路中，测得三极管三个电极的电流为I A =2mA ，I B =0.04m A ，I C =2.04mA ，则电极（ IB ）为基极，（ IA ）为集电极，（ IC ）为发射极；（ 50 ）。

=β5. 负反馈虽然使放大器的放大倍数下降，但能（ 提高 ）放大倍数的稳定性，（ 扩展 ）通频带，（ 减少 ）非线性失真，（ 变换 ）放大器的输入、输出电阻。

6. 集成运放用作电压比较器时，应工作于（ 开 ）环状态或引入（ 正 ）反馈。

7. (10001001)2=( 89 )16= ( 137 )10=( 211 )8。

8. 对十个信号进行编码，则转换成的二进制代码至少应有 （ 4 ） 位。

9. 1个触发器可以记忆 （ 1 ）位二进制信息， 1个触发器的稳定状态有( 1 ) 和 ( 0 )状态。

10. 555定时器构成的单稳态触发器有（ 1 ）个稳态、构成的多谐振荡器有（0 ）个稳态。

11. 二极管在（ 正向电压 ）时导通，（ 反向电压 ）时截止，这种特性称为（ 单向导电性 ）。

12. 某处于放大状态的三极管，测得三个电极的对地电位为U 1=6.7V ，U 2=6V ，U 3=9V ，则电极（ U1 ）为基极，（ U3 ）为集电极，（ U2 ）为发射极，为（ NPN ）型管。

13. 三极管工作在饱和状态时，发射结为（ 正向 ）偏置，集电结为（ 正向 ）偏置。

14. 某放大电路中，测得三极管三个电极的电流为I C =2mA ，I A =0.04m A ， I B =2.04mA ，则电极（ IA ）为基极，（ IC ）为集电极，（ IB ）为发射极；（ 50 ）。

《电子技术》期末复习试题及答案1.根据导电能力来衡量，自然界的物质可以分为、和一空1答案：导体空2答案：半导体空3答案：绝缘体2.导电能力介于导体和绝缘体之间的物质称为o空1答案：半导体3.二极管P区引出端叫极，N区引出端叫极空1答案：正空2答案：负4.二极管的最主要特性为 o空1答案：单向导电性5.按二极管所用的材料不同，可分为二极管和二极管两类。

空1答案：硅空2答案：错6. PN结正向偏置时，P区接电源极，N区接电源极空1答案：正空2答案：负7.半导体三极管有两个PN结，分别是结和结。

空1答案：集电空2答案：发射8.硅二极管的正向管压降为 V,错二极管的正向管压降为 Vo9.硅二极管的死区电压为 Vo空1答案：0.510.半导体三极管有三个电极，分别为极、极和极。

空1答案：集电空2答案：基空3答案：发射11.三极管的三种工作状态分别是状态、和状态。

空1答案：截止空2答案：放大状态空3答案：饱和12.三极管工作在放大状态，结正偏，结反偏。

空1答案：发射空2答案：集电13.半导体三极管放大的实质是,即空1答案：控制空2答案：用较小的电流控制较大的电流14.影响放大电路的静态工作点稳定的最主要因素是的变化空1答案：温度15.分压式射极偏置电路中电容的作用是。

空1答案：隔直通交16.温度升高时，放大电路的静态工作点会上升，引起失真，温度降低时，静态工作点会下降，引起失真。

17. NPN型三极管工作在截止状态时，发射结空1答案：反偏18.工作在放大状态的三极管可作为器件，工作在截止和饱和状态的三极管可作为器件。

空1答案：放大空2答案：开关19.各级放大器之间的连接方式，叫做空1答案：耦合LPN结的最大特点是（）oA.导电性B.绝缘性C.单向导电性（正确答案）D.负阻性2.半导体受光照，导电能力（）oA.增强（正确答案）B.减弱C.不变I）.不一定3.当加在硅二极管两端的正向电压从0逐渐增加时，硅二极管（）oA.立即导通B.到0. 3V才开始导通C.超过死区电压时才导通（正确答案）D.不导通4.当硅二极管加上0.4V正向电压，该二极管相当于（）。

半导体二极管一、、选择1、下图中，（）二极管处于正向偏置（全部为硅管）。

2、杂质半导体比纯净半导体导电能力（）。

A．强B．弱C．一样3.PN结正向偏置时（）。

A．P区接电源正极，N区接电源负极B．N区接电源正极，P区接电源负极C．电源极性可以任意调换D．不接电源4.当外界温度升高时，半导体的导电能力（）。

A．不变B．增加C．显著增加D．先减小后增加5. PN结的最大特点是具有（）。

A．导电性Ｂ．绝缘性Ｃ．单向导电性6. 变容二极管在电路中使用时，其PN结是（）。

A．正向运用B．反向运用 C. 正反向均可7 、PN结加正向电压时，空间电荷区将A、变窄B、基本不变C、变宽8. 测量二极管（小功率）的管脚极性时，万用表的电阻档应选（）。

A．R×1 B．R×10 C．R×100或R×1k D．R×10k9.在电路中测得某二极管正负极电位分别为3V与10V，判断二极管应是（）。

A．正偏B．反偏C．零偏10. 测量二极管反向电阻时，若用两手将两管脚捏紧，其电阻值会（）。

A．变大B．先变大后变小C．变小D．不变11. 2AP9表示（）。

A．N型材料整流管B．N型材料稳压管C．N型材料普通管D．N型材料开关管12.二极管正反向电阻相差（）。

A．越小越好B．越大越好C．无差别最好D．无要求13. 加在二极管上的正向电压大于死区电压，其两端电压为( )。

A.随所加电压增加而变大B. 0.7V左右C.随所加电压增加而减小D．随所加电压增加变化不大14. 用万用表R×100Ω挡来测试二极管，其中( )说明管子是好的。

A．正、反向电阻都为零B．正、反向电阻都为无穷大C．正向电阻为几百欧，反向电阻为几百千欧D．反向电阻为几百欧，正向电阻为几百欧15. 把电动势为1.5V的干电池的正极直接接到一个硅二极管的正极，负极直接接到硅二极管的负极，则该管（）。

A．基本正常B．击穿C．烧坏D．电流为零16.当加在硅二极管两端的正向电压从0开始逐渐增加时，硅二极管( )。
