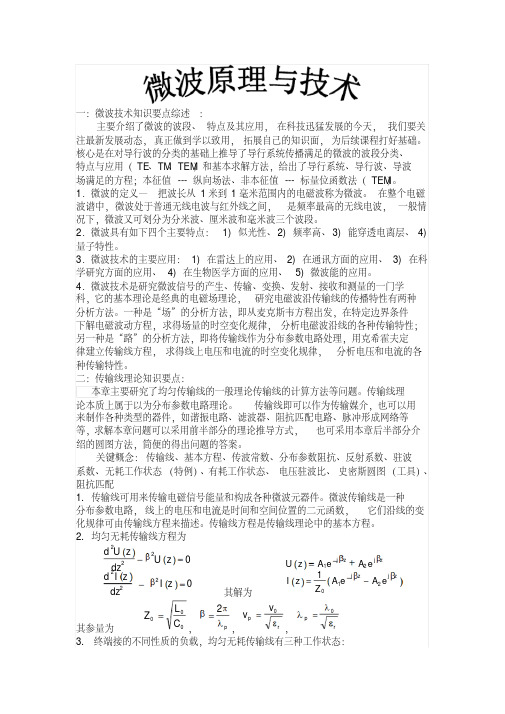

一：微波技术知识要点综述：主要介绍了微波的波段、特点及其应用，在科技迅猛发展的今天，我们要关注最新发展动态，真正做到学以致用，拓展自己的知识面，为后续课程打好基础。
核心是在对导行波的分类的基础上推导了导行系统传播满足的微波的波段分类、特点与应用（TE 、TM 、TEM ）和基本求解方法，给出了导行系统、导行波、导波场满足的方程；本征值---纵向场法、非本征值---标量位函数法（TEM ）。
1．微波的定义— 把波长从1米到1毫米范围内的电磁波称为微波。
在整个电磁波谱中，微波处于普通无线电波与红外线之间，是频率最高的无线电波，一般情况下，微波又可划分为分米波、厘米波和毫米波三个波段。
2．微波具有如下四个主要特点：1) 似光性、2) 频率高、3) 能穿透电离层、4) 量子特性。
3．微波技术的主要应用：1) 在雷达上的应用、2) 在通讯方面的应用、3) 在科学研究方面的应用、4) 在生物医学方面的应用、5) 微波能的应用。
4．微波技术是研究微波信号的产生、传输、变换、发射、接收和测量的一门学科，它的基本理论是经典的电磁场理论，研究电磁波沿传输线的传播特性有两种分析方法。
一种是“场”的分析方法，即从麦克斯韦方程出发，在特定边界条件下解电磁波动方程，求得场量的时空变化规律，分析电磁波沿线的各种传输特性；另一种是“路”的分析方法，即将传输线作为分布参数电路处理，用克希霍夫定律建立传输线方程，求得线上电压和电流的时空变化规律，分析电压和电流的各种传输特性。
二：传输线理论知识要点：本章主要研究了均匀传输线的一般理论传输线的计算方法等问题。
传输线理论本质上属于以为分布参数电路理论。
传输线即可以作为传输媒介，也可以用来制作各种类型的器件，如谐振电路、滤波器、阻抗匹配电路、脉冲形成网络等等，求解本章问题可以采用前半部分的理论推导方式，也可采用本章后半部分介绍的圆图方法，简便的得出问题的答案。
关键概念：传输线、基本方程、传波常数、分布参数阻抗、反射系数、驻波系数、无耗工作状态（特例）、有耗工作状态、电压驻波比、史密斯圆图（工具）、阻抗匹配1. 传输线可用来传输电磁信号能量和构成各种微波元器件。
微波技术基础修订版教学设计一、课程背景微波技术是一门独立的学科，其在通信、雷达、导航等领域具有广泛的应用。
本课程旨在让学生从理论认识微波技术到应用实践中掌握该领域的相关知识。
二、教学目标1.掌握微波技术的基本概念、原理、特点及其在通信、雷达、导航等领域中的应用。
2.熟悉微波电路的设计方法和基本系统的组成。
3.深入了解微波射频器件的特性、制作工艺和测试方法。
4.掌握微波天线的基本概念、特点和设计方法。
5.能够独立完成一个简单的微波电路设计和测试实验。
三、教学内容第一讲微波天线和传输线理论基础1.微波信号的基本特性。
2.微波天线的基本理论和特点。
3.传输线的基本理论和应用。
4.实验：基本传输线参数的测试。
第二讲微波导波管和铁氧体元器件1.微波导波管的基本原理和性能。
2.铁氧体元器件的基本结构和特性。
3.微波开关和滤波器的设计和实现。
4.实验：微波导波管和铁氧体元器件的特性测量。
第三讲微波功率放大器和混频器1.微波功率放大器和混频器的基本原理和实现方法。
2.微波功率放大器和混频器的组成和工作原理。
3.微波混频器的设计和实现。
4.实验：微波功率放大器和混频器的特性测量。
第四讲微波射频器件和调制解调技术1.微波射频器件的制作工艺和特性。
2.微波射频调制解调技术的基本原理和应用。
3.实验：微波射频器件的制作和调制解调实验。
四、教学方法本课程采用理论讲授和实验实践相结合的方式，采用小组讨论、课堂互动等教学方法，强调学生的参与和自主学习。
理论讲解中重点讲解微波技术的基本概念、原理和特点；实验部分强调实践能力的培养，学生需按照实验指导书进行实验操作，重点是实验数据的处理和结果分析。
五、考核方式本课程的考核方式采用闭卷笔试和实验报告相结合的方式，笔试占50%的成绩，实验报告占50%的成绩。
六、教材及参考书目1.《微波技术导论》，周立功，电子工业出版社。
2.《微波射频技术基础》，刘秀峰，中国科学技术出版社。
3.《微波通信》，张俊华，中国电力出版社。
