传热对增压器径流涡轮叶片温度分布的影响

浅谈涡轮转子叶片冷却技术摘要：隨着生产力的发展，燃气轮机被广泛应用于航空、地面动力以及工业生产的各个领域。

为了提高发动机输出功和热循环效率，涡轮前燃气温度仍在逐年提升，目前已远高于耐高温材料的极限承受温度，先进的冷却技术成为保障涡轮安全可靠工作的关键措施。

燃气轮机高温部件有很多不同的冷却方式，总的来说，可以分为内部冷却和外部冷却。

本文对涡轮叶片冷却方法以及影响其冷却效果的因素进行阐述，对涡轮叶片冷却技术进行了总结。

标签：燃气轮机;涡轮;冷却方式;冷却效果1 冷却方式概述用于冷却叶片的气体来自于压气机会导致发动机热效率和输出功损失，因此，对于给定的涡轮叶片和工作状态，我们需要理解冷却方式并使其优化。

毫无疑问，燃气涡轮冷却技术仍有复杂、多因素的难点。

目前大部分冷却方案包括前缘冷却、压力面和吸力面冷却和尾部冷却三个主要冷却区域。

前缘冷却由冲击和气膜冷却组成;中间区域由含加强肋条曲折内部通道的对流冷却以及气膜冷却;而尾部区域一般通过针状肋条和狭缝射流冷却组成。

另外转动对涡轮转子叶片内部通道热传递有很显著的影响，而不稳定高湍流因素对气膜冷却的影响也很大，这些在后文中有所提及。

总的来说，涡轮叶片的冷却方式可以分为内部冷却和外部冷却。

内部冷却是指在高温部件内部通入冷却工质，强化内部换热，从而吸收高温部件热量降低温度。

内部冷却主要包括肋片扰流冷却、射流冲击冷却、柱肋冷却以及复合式冷却。

外部冷却即为气膜冷却，由内部通道喷射温度较低的冷却工质，从而在高温部件表面和主流之间形成一层保护膜，隔离高温燃气达到冷却目的。

肋片扰流冷却通常是在涡轮叶片中部采用的冷却方式，即将扰流肋片安装在叶片内部冷却通道两侧表面，增大冷却工质与叶片之间对流换热系数，可以不改变冷却工质温度的情况下带走更多的热量。

这种冷却方式影响因素主要是通道及肋片的几何特性（如横截面形状、肋片大小、安装角分布等）和来流马赫数。

射流冲击冷却是将一股高动量冷却工质通过小孔或狭缝喷射到高温部件表面，强化局部换热，主要应用于叶片前缘、吸力面和压力面局部冷却，但冲击冷却需要在叶片内部钻孔会削弱其结构强度。

某高压涡轮第一级导叶传热设计计算韩俊;温风波;王松涛;洪博文【摘要】为进一步提升燃气轮机涡轮效率,优化冷却结构设计,以某高压涡轮第一级导叶为研究对象,基于数值模拟方法自编Matlab传热程序,结合CFX叶片三维温度场导热进行计算,包括基于管网计算的方案设计和三维传热计算.针对该叶片的特点重新设计了冷却结构.结果表明:叶片局部出现约1 700K高温区,但尾缘扰流冷却结构增强了换热系数,叶片平均温度较低,约1300 K.从该导叶的设计过程及计算结果可看出,所使用的冷却结构设计平台可高效完成冷却结构方案设计及三维温度分布验证计算.【期刊名称】《哈尔滨工业大学学报》【年(卷),期】2013(045)009【总页数】5页(P42-46)【关键词】涡轮;导叶;温度;冷却结构;传热计算【作者】韩俊;温风波;王松涛;洪博文【作者单位】哈尔滨工业大学发动机气体动力研究中心,150001哈尔滨;哈尔滨工业大学发动机气体动力研究中心,150001哈尔滨;哈尔滨工业大学发动机气体动力研究中心,150001哈尔滨;哈尔滨工业大学发动机气体动力研究中心,150001哈尔滨【正文语种】中文【中图分类】TK14随着燃气轮机燃气温度的不断提升，涡轮进口温度逐渐超过涡轮叶片材料所能够承受的工作温度.涡轮叶片冷却技术［1－7］是提高涡轮前温度，从而提高发动机性能的主要手段之一.涡轮转子叶片在高温燃气包围下，承受高速旋转时自身的离心力、气体力、热应力以及振动负荷，设计过程涉及气动、传热、结构、强度、振动等多个学科，是典型的多学科设计问题［8－9］.如何在复杂条件下，对涡轮叶片的传热性能进行设计［10-15］，是当前的重要研究课题.涡轮叶片冷却结构设计的一般思路为:1)初步设计;2)结构设计;3)热分析设计;4)结构调整［16］.文献［17-19］阐述了涡轮动叶冷却结构设计中的参数化设计、管网计算和气热耦合计算，认为设计叶片的冷却结构要从方案设计和详细设计两方面考虑，参数化研究设计理论能够快速设计冷却结构，基于相关热分析模型提供计算条件.文献［17］还通过自编程序完成了冷却工质通道结构、气膜喷射孔结构、扰流肋片结构的设计.提出“单元设计法”以快速生成管网计算模型，并向三维建模软件传递几何特征数据和流场信息，为三维建模及三维气热耦合计算提供条件.文献［18］介绍了管网模型建立方法，讨论了近似、假设、边界条件的给定方式，建立了控制方程，说明了管网求解程序的思路和数值方法，介绍了基于管网计算的冷却结构方案设计流程，对4个冷却结构初步设计方案的管网计算结果进行了分析.文献［19－21］借助参数化方法建立三维气热耦合数值模拟的计算域实体模型，流体域网格采用自编结构化网格生成程序生成，并在换热壁面上根据湍流模型的要求进行加密;将管网计算结果与三维数值模拟结果进行对比发现，气热耦合计算方法能够捕捉更多流动换热现象，计算结果相对可信，且开发的气热耦合平台能大量缩短三维气热耦合计算周期.本文基于文献［16-18］提出的设计思路对某高压涡轮第一级导叶进行传热分析和重新设计.1 叶片传热设计流程叶片传热设计流程见图1，自编的Matlab传热设计程序从气动计算获取气动场和初步温度场，以便进行叶片外换热计算.将自编程序和CFX叶片三维温度场导热计算结合起来形成气冷涡轮冷却结构参数化设计以及管网、三维温度计算的设计循环，可快速完成叶片冷却结构的设计、验证和修正设计.图1 叶片传热设计流程1.1 叶片外换热计算湍流模型的选取气冷涡轮气动计算采用标准k-ε模型，而标准k-ε模型进行叶片换热计算会存在较大误差.高雷诺数k-ε湍流模型和低雷诺数k-ω湍流模型都是基于全湍流的假设，不能准确模拟边界层的转捩流动.要准确模拟边界层转捩的流动必须选用合适的转捩模型，大量研究表明，采用k-ω SST模型，并采用γ-Reθ转捩模型会得到较准确的叶片表面换热计算结果.由于k-ω SST模型的计算资源消耗大，计算稳定性也不如标准k-ε模型，因此在外换热计算中，根据气动计算得到的各列叶栅进出口参数分布分别进行单列叶栅的外换热计算.进行单列叶栅外换热计算时叶片与端壁不添加冷气喷出边界，并且第一层网格厚度要足够小，以保证SST模型的计算要求.1.2 管网计算基于一维流动与换热模型的管网计算方法依赖于不同冷却结构的流动换热实验关联式，属于一种经验计算方法.管网计算具有计算资源消耗少、速度快、人工工作量小等优点.管网计算所采用的连续性方程、动量方程与能量方程需要若干已知量才能求解，每个流管都需要给出十几个乃至二十几个参数.单元设计法支持自动生成管网计算模型.设计方法中叶单元与管网中流管节流单元一一对应，形成管网的骨架结构，还可以得到流管表面的坐标点矩阵.管网的拓扑结构表明流管之间的连接关系，从而确定流管基本几何特征.在CFD计算结果的输出文件上可以得到外部参数.管网计算模型是含有多未知量、多阶次、不连续的非线性方程组，可以分为两部分求解:1)压力平衡计算，将节流单元动量方程组和节点连续性方程组同时求解;2)温度平衡计算，将节流单元能量方程和节点能量方程同时求解.这两部分计算可以交替进行至收敛.如果涡轮叶片采用气膜冷却结构，则在整个管网计算模型中就需要考虑气膜冷却的实际效果.每一次温度平衡计算结束，都要针对气膜冷却的效果进行修正，从而给出小孔出口流量和压力，结合气膜冷却实验相关表达式，得到节流单元对应的叶片表面进行气膜冷却后的温度场和换热系数分布，完成管网计算. 1.3 叶片三维温度场导热计算管网计算能得到叶片内部冷气通道表面的冷气温度与换热系数分布.在有气膜冷却时，采用气膜修正计算程序能够得到考虑冷气掺混后的燃气温度与换热系数分布.由于采用了参数化设计方法，叶片冷气通道计算网格能够快速生成.以叶片内外第三类边界(温度与换热系数)换热数据和光滑通道计算网格为基础，即可进行气冷叶片的三维温度场计算，得到叶片的三维温度分布.2 涡轮第一级导叶冷却结构设计第一级导叶的冷气来源于压气机出口，冷气从压气机出口到涡轮冷气腔入口的总压降低约2%，冷气马赫数较低，冷气通道入口压力为3.2 MPa.第一级导叶采用三腔设计，径向等壁厚，弦向变壁厚.前腔与中腔布置了冲击衬套，后腔布置了圆柱扰流柱，中腔与后腔之间隔板上布置了一定数量节流孔以控制腔室压力，并形成冲击射流强化换热效果.叶片表面布置了多列气膜冷却孔，孔径0.4 mm或0.5 mm不等，采用了复合角度设计，其中吸力侧的两列孔采用了扩张变截面设计.进气边的冷气从叶根进入冲击衬套，冲击叶片内表面后经由大部分气膜冷却孔流出;出气边的冷气从叶顶进入冲击衬套，冲击叶片内表面后，一部分经由两列压力侧气膜冷却孔流出，另一部分流经隔板节流孔进入后腔，其中一部分由吸力侧尾缘附近的变截面气膜孔对尾缘局部高温区进行冷却，另一部分流经尾缘圆柱扰流柱冷却尾缘内部，如图2.图2 第一级导叶冷却结构设计的导叶用于新一代民航发动机，涡轮前温度较高，设计要求比较严格，总体来说其冷却结构设计有以下几个特点:1)采用了大冷气量设计，叶片表面多数区域能够被气膜覆盖，叶片冷却效率较高，气膜冷却对叶片降温的贡献明显大于内部冷却;2)三腔设计与中后腔节流孔设计能够控制冷却结构压力与流量分配，在保证气膜冷气顺利流出的前提下，避免了局部气膜冷气量过大;3)大冲击孔直径、小气膜孔直径的设计使得气膜冷却孔压降分配较大，保证了足够的排气裕度，冲击冷却孔直径与间距进行了反复调整，既保证了较好的冲击冷却效果，又控制了冷气流量与压力;4)叶片尾缘吸力侧存在高换热区域，热负荷较大，虽然可能导致气动效率下降，在这里采用局部气膜冷却是必要的，为了改善冷却效果，这里采用了小入射角度的簸箕型扩张气膜冷却孔.3 冷却结构设计计算结果通过管网计算给出了该导叶如图3所示的管网冷气流量与冷气压力分配.该管网计算考虑了气膜冷却孔影响，根据经验公式进行了气膜冷却修正，从图可以看出冷气流量的详细分配，以及冷气压力在管网流动中的变化情况，以便对管网流动是否顺畅及气膜冷气能否顺利流出进行初步评估.图3 第一级导叶冷却结构管网计算图4给出了该导叶气膜修正计算得到的燃气温度与换热系数分布.从图中可以看出，叶片吸力面和压力面近前缘部分冷却效率较高，且气膜覆盖率较好，吸力面后侧可能出现局部高温约1 700 K，接近尾缘区域时，由于尾缘扰流冷却结构的设置，使得换热系数得到很大加强，温度较低且分布均匀约1 300 K.图4 第一级导叶冷却结构气膜修正计算图5给出了该导叶三维导热计算得到的根、中、顶3个截面温度分布云图，图6给出了该导叶外表面压力侧与吸力侧温度分布云图.由温度分析可见，除了吸力侧尾缘存在较大的高温区，叶片绝大部分区域的温度能够满足设计要求，这与方案设计中管网计算结果吻合.出现这一现象的原因较为复杂，一方面由于SST模型可能会略高估计这一区域的局部换热，另外在三维导热计算中没要考虑到内部圆柱扰流柱的增大换热面积效应，也不能衡量扩张型气膜孔的冷却效果改善，导致叶片温度计算值偏高;从保证气动效率的角度来看，叶片吸力侧近尾缘不宜安排过量冷气，但是这一区域确实是容易烧蚀的区域，在后续详细设计中应重点分析与设计此处冷却结构，深入研究扩张型冷气孔的冷却效果.此外需从冷气与主流一体化设计的角度出发，进行冷却孔布局优化设计，期望可以在保证气动效率的基础上适当增加冷气量.图5 导叶沿叶高截面温度分布图6 导叶温度分布云图4 结论1)叶片吸力面和压力面近前缘部分冷却效率较高，且气膜覆盖率较好，吸力面后侧可能出现局部高温约1 700 K，接近尾缘区域时由于尾缘扰流冷却结构的设置，使得换热系数得到很大加强，温度较低且分布均匀约1 300 K.2)叶片绝大部分区域的温度能够满足设计要求，与管网计算结果吻合.本文所使用的冷却结构设计平台可高效完成冷却结构方案设计及三维温度分布验证计算.3)叶片三维导热计算中没有考虑扰流冷却结构与冲击冷却结构的强化换热效应、叶片表面热障涂层的隔热效应(热障涂层能使叶片降温50～100 K，且外换热越强烈降温幅度越大)和热辐射，这些因素会导致叶片温度场计算值大于实际值.参考文献［1］陈伟，阚瑞，任静，等.涡轮叶片内部冷却通道传热和压力分布特性的实验［J］.航空动力学报，2010，25(12):2779－2786.［2］曹玉璋，陶智，徐国强.航空发动机传热学［M］.北京:北京航空航天大学出版社，2005:15－21.［3］韩俊，王松涛，王仲奇.涡轮气冷技术研究进展［J］.节能技术，2012，30(1):29 －33.［4］SARGISON J E，GUO S M，OLDFIELD M L，et al.A converging slot-hole film-cooling geometry，part 1:Lowspeed flat-plate heat transfer and loss［J］.ASME Journal of Turbomachinery，2002，124(1):453 －460. ［5］LUCA C，TONY A.Experimental investigation of the aerothermalperformance ofa high blockage ribroughened cooling channel ［J］. ASME Journal Turbomachinery，2005，127(1):580 －588.［6］OSTANEK J K，PRAISA J，VAN SUETENDAEL A，et al.Establishing a methodology for resolving convective heat transfer from complex geometries［J］.ASME Journal Turbomachinery，2010，132(1):810 －815. ［7］张庆，孟光.涡轮叶片冷却数值模拟进展［J］.燃气轮机技术，2004，17(4):23 －28.［8］杨俊杰，王荣桥，樊江，等.涡轮叶片的气动－热－结构多学科设计优化研究［J］.航空动力学报，2010，25(3):617－622.［9］葛宁.涡轮非定常流数值计算方法研究［J］.航空动力学报，2009，24(5):1066 -1070.［10］LIU Y H，HUH M，RHEE D H，et al.Heat transfer in leading edge，triangular shaped cooling channels with angled ribs under high rotation numbers［J］.ASME Journal Turbomachinery，2009，131(1):681 －685. ［11］郭军刚，胡丽国，王春侠，等.流固耦合在涡轮叶片瞬态传热仿真中的应用［J］.机械科学与技术，2010，29(4):455－460.［12］SCHULER M，ZEHNDER F，WEIGAND B，et al.The effect of turning vanes on pressure loss and heat transfer of a ribbed rectangular two-pass internal cooling channel［J］.ASME J Turbomachinery，2011，133(1):891－897.［13］董平.航空发动机气冷涡轮叶片的气热耦合数值模拟研究［D］.哈尔滨:哈尔滨工业大学，2009:15-18.［14］陈凯.燃气涡轮冷却结构设计与气热弹多场耦合的数值研究［D］.哈尔滨:哈尔滨工业大学，2010:16-19.［15］向安定，罗小强，朱惠人，等.涡轮叶片表面气膜冷却的传热实验研究［J］.航空动力学报，2002，17(5):577－581.［16］王华阁.航空发动机设计手册(第16分册).空气系统及传热分析［M］.北京:航空工业出版社，2001.［17］迟重然，温风波，王松涛，等.涡轮动叶冷却结构设计方法III:气热耦合设计计算［J］.工程热物理学报，2011，32(9):1485-1488.［18］迟重然，温风波，王松涛，等.涡轮动叶冷却结构设计方法II:管网计算［J］.工程热物理学报，2011，32(6):933－936.［19］迟重然，王松涛，温风波，等.涡轮动叶冷却结构设计方法I:参数化设计［J］.工程热物理学报，2011，32(4):581－584.［20］MAZUR Z，HERNANDEZ-ROSSETTE A，GARCIAILLESCAS R.Analysis of conjugate heat transfer of a gas turbine first stage nozzle［C］//ASME Turbo Exo.Reno-Tahoe，NV，United States:ASME，2005:1 －8.［21］TAKAHASHI T，WATANABE K，SAKAI T.Conjugate heat transfer analysis of a rotor blade with rib-roughened internal cooling passages［C］//Turbo Expo.Reno-Tahoe，NV，United States:ASME，2005:275－284.。

目录•前言•涡轮叶片前缘冷却结构概述•流动换热机理研究•数值模拟与实验验证•涡轮叶片前缘冷却结构优化设计•结论与展望前言01航空发动机涡轮叶片是发动机关键部件之一，工作在高温、高压、高转速的极端环境下，其冷却技术是保证其正常工作的关键。

02涡轮叶片前缘由于处于高温、高应变率和低雷诺数的流动环境下，是冷却技术研究的重点和难点。

03研究涡轮叶片前缘冷却结构的流动换热机理，对于提高发动机性能、降低冷却能耗、提高叶片使用寿命具有重要意义。

研究背景与意义研究内容研究涡轮叶片前缘冷却结构的流动换热特性，包括冷却气体流量分配、流动换热性能、气膜冷却效率等。

采用实验研究、数值模拟和理论分析相结合的方法，对涡轮叶片前缘冷却结构进行深入研究。

通过实验手段测量涡轮叶片前缘在不同工况下的温度分布、冷却气体流量分配等参数，为数值模拟提供边界条件。

利用CFD软件对涡轮叶片前缘冷却结构进行数值模拟，通过对流动换热过程的模拟，分析冷却气体流量分配、流动换热性能、气膜冷却效率等参数。

基于实验和数值模拟结果，运用传热学、流体力学等理论对涡轮叶片前缘冷却结构的流动换热机理进行分析和研究。

研究方法数值模拟理论分析实验研究研究内容与方法涡轮叶片前缘冷却结构概述01气膜冷却通过在叶片前缘开设一定的孔或缝，将冷气引入主流区域，形成气膜，对前缘进行保护。

具有较高的冷却效率，但可能影响流场和换热。

02冲击冷却利用高速气流冲击叶片前缘，将热量带走。

具有较大的冷却系数，但可能产生冲击疲劳。

03扰流件冷却通过在叶片前缘添加扰流件，改变流场形态，提高换热效果。

具有较低的冷却效率，但可以降低附面层分离。

冷却结构类型及特点采用先进的冷却技术可以允许涡轮进口温度提高，从而提高涡轮的性能和效率。

提高涡轮进口温度通过冷却结构可以有效地将叶片前缘附面层温度降低，防止附面层分离和烧蚀。

降低叶片前缘附面层温度采用合理的冷却结构可以改善涡轮出口温度分布的均匀性，从而提高下游部件的性能。

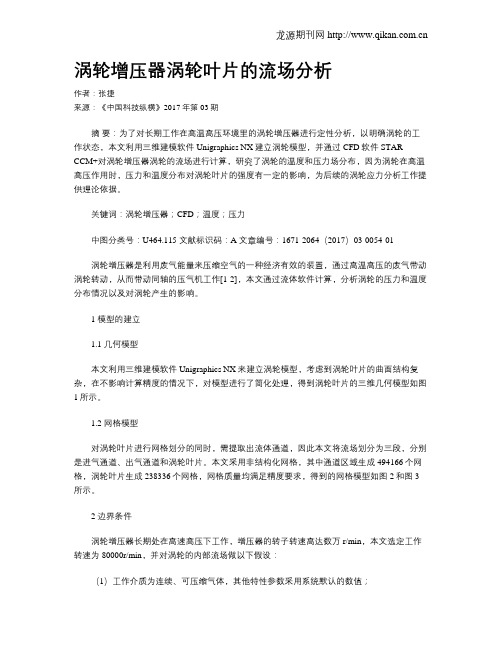

涡轮增压器涡轮叶片的流场分析作者：张捷来源：《中国科技纵横》2017年第03期摘要：为了对长期工作在高温高压环境里的涡轮增压器进行定性分析，以明确涡轮的工作状态，本文利用三维建模软件Unigraphics NX建立涡轮模型，并通过CFD软件STAR-CCM+对涡轮增压器涡轮的流场进行计算，研究了涡轮的温度和压力场分布，因为涡轮在高温高压作用时，压力和温度分布对涡轮叶片的强度有一定的影响，为后续的涡轮应力分析工作提供理论依据。

关键词：涡轮增压器；CFD；温度；压力中图分类号：U464.115 文献标识码：A 文章编号：1671-2064（2017）03-0054-01涡轮增压器是利用废气能量来压缩空气的一种经济有效的装置，通过高温高压的废气带动涡轮转动，从而带动同轴的压气机工作[1-2]，本文通过流体软件计算，分析涡轮的压力和温度分布情况以及对涡轮产生的影响。

1 模型的建立1.1 几何模型本文利用三维建模软件Unigraphics NX来建立涡轮模型，考虑到涡轮叶片的曲面结构复杂，在不影响计算精度的情况下，对模型进行了简化处理，得到涡轮叶片的三维几何模型如图1所示。

1.2 网格模型对涡轮叶片进行网格划分的同时，需提取出流体通道，因此本文将流场划分为三段，分别是进气通道、出气通道和涡轮叶片。

本文采用非结构化网格，其中通道区域生成494166个网格，涡轮叶片生成238336个网格，网格质量均满足精度要求，得到的网格模型如图2和图3所示。

2 边界条件涡轮增压器长期处在高速高压下工作，增压器的转子转速高达数万r/min，本文选定工作转速为80000r/min，并对涡轮的内部流场做以下假设：（1）工作介质为连续、可压缩气体，其他特性参数采用系统默认的数值；（2）流体流量从涡轮入口流入、从出口流出，忽略涡轮叶片在高速运转下产生的形变对流场的影响。

选择模型：由于流体流动较不稳定，流速的微小变化容易引起能量的交换[3]，因此本文选择k-ε湍流模型。

航空发动机涡轮对流换热性能的研究与优化摘要：航空发动机涡轮对流换热性能的研究与优化在航空工程和燃气轮机领域具有重要意义。

涡轮对流换热性能的优化可以提高发动机的效率和性能，降低燃油消耗和排放。

本文通过综述最新的研究和发展，分析了涡轮对流换热性能的影响因素，并探讨了优化策略和方法。

1. 引言航空工程以及燃气轮机领域对发动机性能的要求越来越高，因此，研究和优化涡轮对流换热性能具有重要意义。

涡轮对流换热性能的优化可以提高发动机的效率、减少能耗和燃油消耗，降低环境污染。

2. 影响涡轮对流换热性能的因素2.1. 流体性质流体性质是影响涡轮对流换热性能的关键因素之一。

研究表明，流体的物理性质，如密度、粘度和热导率等对换热性能产生显著影响。

因此，在涡轮对流换热性能的研究和优化中需要充分考虑流体性质的变化。

2.2. 几何形状和尺寸涡轮对流换热性能还受到几何形状和尺寸的影响。

通过合理设计涡轮的几何形状和尺寸，可以改善涡轮的对流换热性能。

例如，增加涡轮叶片的长度和宽度可以增加热交换的表面积，从而提高涡轮的换热效果。

2.3. 工作条件工作条件是影响涡轮对流换热性能的重要因素之一。

例如，进出口流速、燃气温度、颗粒浓度等工作条件对涡轮的对流换热性能具有直接影响。

因此，在研究和优化涡轮对流换热性能时，需要合理选择工作条件，以获得最佳性能。

3. 优化策略和方法3.1. 流场模拟流场模拟是研究和优化涡轮对流换热性能的重要手段。

通过数值模拟方法，可以对涡轮的流动和热传递过程进行详细分析，并评估不同参数对性能的影响。

流场模拟还可以指导涡轮设计的优化，以实现最佳换热效果。

3.2. 材料选择与改进涡轮材料的选择和改进也是优化涡轮对流换热性能的重要策略之一。

通过选择热导率高、导热系数低的材料，可以减小热损失，提高换热效率。

此外，采用先进的制造工艺和技术，可以提高涡轮的表面光洁度和耐热性能，从而增强换热效果。

3.3. 涡轮叶片改进涡轮叶片的改进也可以优化涡轮对流换热性能。

涡轮气冷叶片传热分析数据提取技术研究付光辉;席平;张宝源;李吉星【摘要】涡轮气冷叶片传热管网计算是涡轮气冷叶片传热设计的重要环节，针对涡轮气冷叶片传热设计需求，提出了涡轮气冷叶片模型传热分析数据提取的方法，具体包括计算单元划分、流路自动判断、网络图生成和传热数据提取等算法。

结合涡轮气冷叶片结构特点，使用UG Open API工具开发了传热分析数据提取系统，实现了涡轮气冷叶片传热分析数据的提取、管理和输出功能，以用于后续的分析计算，提高了传热设计管网计算的自动化水平，并通过实例验证了所提出方法的可行性。

%Pipe-net calculation of air-cooled turbine blade is the important segment of air-cooled turbine blade heat transferring design, aiming at the requirement on heat transfer design for air-cooled turbine blades, the method of heat transfer analysis data extraction for air-cooled turbine blade model is proposed, which include the algorithms of computing units division, automatic judgment of air path, network diagram generation and data automatic extraction for heat transfer analysis, etc. Combined with the characteristics of air-cooled turbine blade structure, a data extraction system for heat transferring analyzing was developed based on UG Open API. The functions of extracting heat transfer analysis data of air-cooled turbine blade for subsequent analysis and calculation has been achieved, and the automatic degree of heat transferring calculation has been heighten, and the modeling result validated the feasibility of our method.【期刊名称】《图学学报》【年(卷),期】2015(000)003【总页数】8页(P384-391)【关键词】计算机应用;航空发动机;涡轮气冷叶片;传热计算;数据提取【作者】付光辉;席平;张宝源;李吉星【作者单位】北京航空航天大学机械工程及自动化学院，北京 100191;北京航空航天大学机械工程及自动化学院，北京 100191;北京航空航天大学机械工程及自动化学院，北京 100191;北京航空航天大学机械工程及自动化学院，北京 100191【正文语种】中文【中图分类】TP391航空发动机涡轮气冷叶片设计包括气动设计和结构设计，其中冷却结构的设计是其设计中的重要环节。

涡轮叶片波纹型内冷通道流动换热机理研究的个人收获1. 引言1.1 概述涡轮叶片波纹型内冷通道在航空发动机等高温工况下的应用越来越广泛。

其独特的结构设计使得内部流体能够保持较高的湍流程度，从而提高了换热效果和流体传递能力。

因此，对于波纹型内冷通道的流动换热机理进行深入研究具有重要意义。

1.2 文章结构本文主要以波纹型内冷通道的流动换热机理为核心内容进行阐述。

首先对波纹型内冷通道的特点进行概述，包括其结构特征和运行原理。

然后，通过分析其流动特性，包括速度分布、湍流强度等参数，揭示了波纹型内冷通道在换热过程中的关键影响因素。

接下来，在实验和模拟方法部分介绍了本文所采用的实验设备和条件以及数值模拟方法，并对结果进行验证和比较分析。

随后，结果与讨论部分详细评估了波纹型内冷通道在不同工况下的冷却性能，并探讨了其动态换热特性和参数优化方案。

最后，在结论与展望部分总结了本文的主要研究结果，并提出了存在的问题和改进建议，同时对未来的研究进行了展望和建议。

1.3 目的本文旨在通过对涡轮叶片波纹型内冷通道流动换热机理的深入研究，揭示其内部流体运动规律和换热机制，为进一步优化波纹型内冷通道设计提供理论依据。

通过分析实验结果和数值模拟数据，评估不同工况下波纹型内冷通道的性能表现，并提出相应参数优化方案。

同时，通过对未来研究进行展望和建议，为相关领域的学者提供引导和借鉴。

通过本文的撰写与发表，期待能够促进波纹型内冷通道相关技术的发展与创新。

2. 波纹型内冷通道的流动换热机理研究2.1 波纹型内冷通道的特点波纹型内冷通道是一种具有周期性几何形态的冷却结构，其在气体涡轮叶片内部被广泛应用。

与传统平滑通道相比，波纹型内冷通道能够有效增加受冷面积，从而提高了换热效率。

此外，波纹型内冷通道还能够改变流场动力学行为，使流动更加复杂，在流动和换热性能方面具有显著差异。

2.2 流动特性分析在波纹型内冷通道中，主要存在三种类型的流动：主流、转捩区和边界层。
