基于ArcGIS的地图符号库建立及符号化实施

目录摘要 (2)关键词 (2)Abstract (2)Key words (2)引言 (2)1 符号库的创建和编码对照表文件的建立 (3)1.1点状符号制作 (3)1.2 线状符号制作 (4)1.3 面状符号制作 (5)1.4 编码对照表文件的建立 (5)2 符号库的简单应用 (6)2.1点状符号的应用 (6)2.2 线状符号的应用 (7)2.3 面状符号的应用 (7)3 总结 (8)参考文献 (8)基于ArcGIS地形图符号库制作与应用探讨摘要：自动制图是GIS 的主要功能之一，通过图形编辑，可根据用户的需要对数字地图进行整饰，按照给定的符号、注记和颜色进行图形显示或绘图仪输出。

地图符号是地图的语言，它是表达地图内容的主要手段。

地图符号是由形状不同、大小不一、色彩有别的图形或文字组成，它能够传递地理事物在空间位置、形状、质量、数量和各事物之间的相互联系及区域总体特征等方面的信息，因此地图符号库的设计在地理制图及GIS中具有重要地位。

关键词：ArcGIS；符号库；制作；应用Abstract:Geographic information systems (GIS) is a particular important spatial information system. Automatic mapping is one of the main functions of GIS, by graphic editing, according to the needs of users of digital maps for finishing, according to a given symbol, annotation and color graphics display or plotter output. Map symbols are the language of the map, it is the primary means of expression of the map content. Map symbol is a different shape, sizes, colors with other graphic or text form, it can pass the geographical location of things in space, shape, quality, quantity and linkages between various things, and regional information regarding the general characteristics Therefore, the design of map symbol library mapping and GIS in geography plays an important role.Key words: ArcGIS; symbols library; production; application引言地图符号是地图的语言单位，是可视化表达地理信息内容的基础工具；地形信息符号库是地形图符号的汇集系统，它利用计算机进行管理，实现地形图符号数据的存储、检索和更新。

ArcGIS符号库制作方法及说明三篇篇一：ArcGIS符号库制作方法1二维符号库制作方法ArcGIS中制作二维符号库的方法可归结为以下四种：1)基于ArcMap中已有符号制作符号库2)基于图片制作符号库3)基于TrueType字体制作符号库4)多种方式组合制作符号不论采用上述何种方法进行符号制作准备，最终都需要在ArcMap中Style Manager进行符号制作。

您可以打开ArcMap，从菜单Tools-〉Style Manager 进入，如下图所示。

1.1基于ArcMap中已有符号制作符号库ArcMap中最常用的符号有点符号（Marker Symbol）、线符号（Line Symbol）、面符号（Fill Symbol）、文本符号（Text Symbol）。

在Style manager中创建新的符号库文件，或打开已经存在的符号库，然后分别选择点、线、面的Simple 等如下符号类型进行符号制作和组合，即可完成基于ArcMap中已有符号库的。

1.1.1点符号（1）从上图的分类中可以看到，二维的标记符号主要分为四种：简单标记符号：由一组具有可选轮廓的快速绘制基本字形模式组成的标记符号。

（2）字符符号：通过任何文本中的字形或系统字体文件夹中的显示字体创建而成的标记符号。

此种标记符号最为常用，也最为有效，字体标记符号可以制作出比较符合真实情况的点符号，常用于POI（兴趣点）符号的制作。

它是基于字体库文件（.ttf）的基础进行制作、编辑。

后面将讲到字体库文件的制作。

（3）箭头：具有可调尺寸和图形属性的简单三角形符号。

若要获得较复杂的箭头标记，可使用 ESRI 箭头字体中的任一字形创建字符标记符号。

（4）图片：由单个 Windows 位图 (.bmp) 或 Windows 增强型图元文件 (.emf) 图形组成的标记符号。

Windows 增强型图元文件与栅格格式的 Windows 位图不同，属于矢量格式，因此，其清晰度更高且缩放功能更强。

完整版)ArcGIS符号库制作方法ArcGIS符号制作在ArcGIS中，制作二维符号库的方法可以归结为以下四种：1.基于ArcMap中已有符号制作符号库2.基于图片制作符号库3.基于TrueType字体制作符号库4.多种方式组合制作符号无论采用何种方法进行符号制作准备，最终都需要在ArcMap的StyleManager中进行符号制作。

您可以打开ArcMap，从菜单Tools-〉StyleManager进入。

1.1 基于ArcMap中已有符号制作符号库ArcMap中最常用的符号有点符号（MarkerSymbol）、线符号（LineSymbol）、面符号（FillSymbol）、文本符号（TextSymbol）。

在Stylemanager中创建新的符号库文件，或打开已经存在的符号库，然后分别选择点、线、面的Simple 等如下符号类型进行符号制作和组合，即可完成基于ArcMap 中已有符号库的制作。

1.1.1 点符号点符号主要分为四种：1.简单标记符号：由一组具有可选轮廓的快速绘制基本字形模式组成的标记符号。

2.字符符号：通过任何文本中的字形或系统字体文件夹中的显示字体创建而成的标记符号。

此种标记符号最为常用，也最为有效，字体标记符号可以制作出比较符合真实情况的点符号，常用于POI（兴趣点）符号的制作。

它是基于字体库文件（.ttf）的基础进行制作、编辑。

后面将讲到字体库文件的制作。

3.箭头：具有可调尺寸和图形属性的简单三角形符号。

若要获得较复杂的箭头标记，可使用ESRI箭头字体中的任一字形创建字符标记符号。

4.图片：由单个Windows位图(.bmp)或Windows增强型图元文件(.emf)图形组成的标记符号。

Windows增强型图元文件与栅格格式的Windows位图不同，属于矢量格式，因此，其清晰度更高且缩放功能更强。

1.1.2 线符号线状符号是表示呈线状或带状分布的物体。

对于长度依比例线状符号，符号沿着某个方向延伸且长度与地图比例尺发生关系。

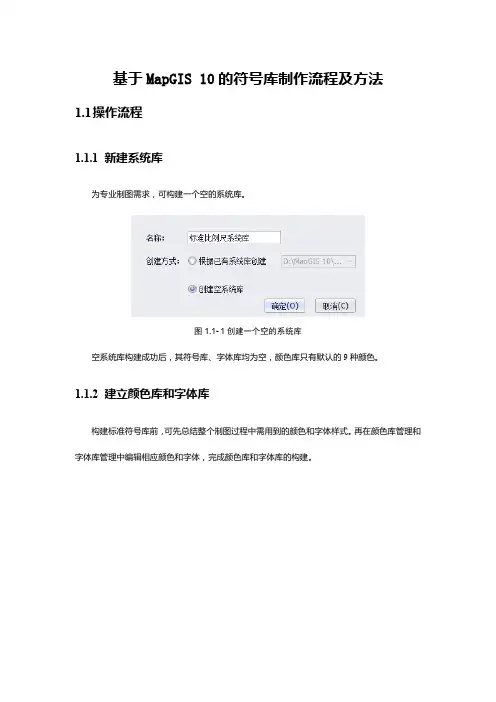

基于MapGIS10的符号库制作流程及方法1.1操作流程1.1.1新建系统库为专业制图需求，可构建一个空的系统库。

图1.1-1创建一个空的系统库空系统库构建成功后，其符号库、字体库均为空，颜色库只有默认的9种颜色。

1.1.2建立颜色库和字体库构建标准符号库前，可先总结整个制图过程中需用到的颜色和字体样式。

再在颜色库管理和字体库管理中编辑相应颜色和字体，完成颜色库和字体库的构建。

图1.1-2颜色库样式图1.1-3字体库样式1.1.3新建图例版构建标准符号库时，由于每个符号都有固定的分类编码和类。

为了便于统一管理，可先建立图例版，并设置类别信息。

图1.1-4图例版分类编码信息1.1.4新建符号和图例版1.1.4.1分析符号绘制任一个符号时，需先分析符号。

包括以下内容❒符号类型。

点符号、线符号或区填充符号。

❒符号的组成部分。

符号由哪几个线或区组成。

❒符号的定位点。

❒符号的尺寸。

1、分析符号类型符号分为点符号、线符号或区填充三种类型。

测量控制点、泉、盐井、水塔等单一地物符号，很明显为点符号；河流、长城、地类界、公路等是比较明显的线符号；盐田、湖泊、沙地地貌则是比较明显的区填充符号。

但在实际应用时，会存在部分符号需要对其类型进行判断。

如输水渡槽，在不依比例尺时，其应该为点符号，但依比例尺则应该为线符号。

图1.1-5不依比例尺输水渡槽点图1.1-6依比例尺输水渡槽线对于湖泊、池塘等符号，则需要绘制边界线和区填充两个符号图1.1-7湖泊、池塘效果2、分析符号组成每一个符号都是由若干图元组成。

绘制图元前，必须确定该符号由几个图元组成。

这个步骤对后期确定定位点、计算大小和绘制符号都具有意义。

如下所示的点符号，中心为一个正方形的线和一个实心圆组成，周边有八条短线，共10个图元组成。

图1.1-8点符号如下所示的线符号，由三条线和一个填充区组成，且三条线需位于区填充的上方。

图1.1-9线符号3、确定符号定位点符号定位点的确定，应遵循以下原则：a、符号图形中有一个点的，或标准图形符号时，定位点为地物的实地中心位置。

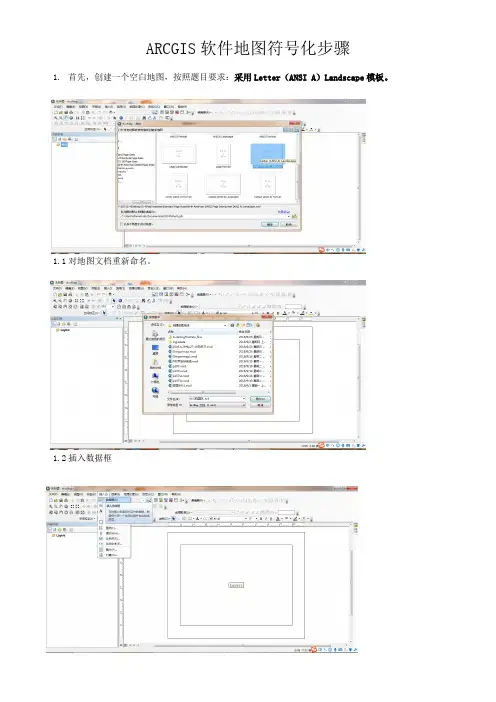

ARCGIS软件地图符号化步骤1.首先，创建一个空白地图，按照题目要求：采用Letter（ANSI A）Landscape模板。

1.1对地图文档重新命名。

1.2插入数据框1.3选中4个数据框右键单击，选择“分布”选项里面的“设置相同大小”。

使得每个框各占页面的1/4。

1.4按照题目要求，分别将四个框重命名为“Volcanic Hazards（火山灾害）”、“Farms（农场）”、“Housing （房屋，居民地）”和“physiography（自然地理）”1.5按照题目要求，在Volcanic Hazards数据框中：创建显示各县人口密度的地图，同时显示通过蓝十字符号标示的医院。

具体步骤如下：①切换回数据视图，将Volcanic Hazards数据框激活。

②点击“目录”“连接文件夹”，右键单击“连接到新文件夹”，选择mgisdata,然后找到mgisdata\Oregon\oregondata目录，将里面的counties和hospitals这两个文件地理要素类添加到Volcanic Hazards数据框下。

如下图所示。

③创建“人口密度”图。

双击“counties”打开“属性”对话框，选择“符号系统”，在“显示”一栏选择“数量——分级色彩”，右边的“字段”中“值”选择“pop10_SQMI”，点击“应用”即可。

④设置“蓝十字”符号标示的医院。

双击hospitals下方的“点”状图标，弹出“符号选择器”对话框，选择“十字形2”修改颜色为“蓝色”之后点击“确定”即可。

⑤基于KNOWN_ERUP字段，创建火山比例符号图。

首先，在目录里面的Oregon下面找到“volcanoes”要素类添加到左边“内容列表”。

⑥将“volcanoes”重命名为“火山比例符号图”。

双击该要素，打开“图层属性”对话框，选择“显示”下的“数量——比例符号”，“字段——值”选择“KNOWN_ERUP字段”，单击右边的“排除”，弹出“数据排除属性”对话框，在“排除字句”中选择“KNOWN_ERUP”双击，然后左键单击“<”号，输入“0”如图所示，之后点击“获取唯一值”点击应用，排除“-999”。

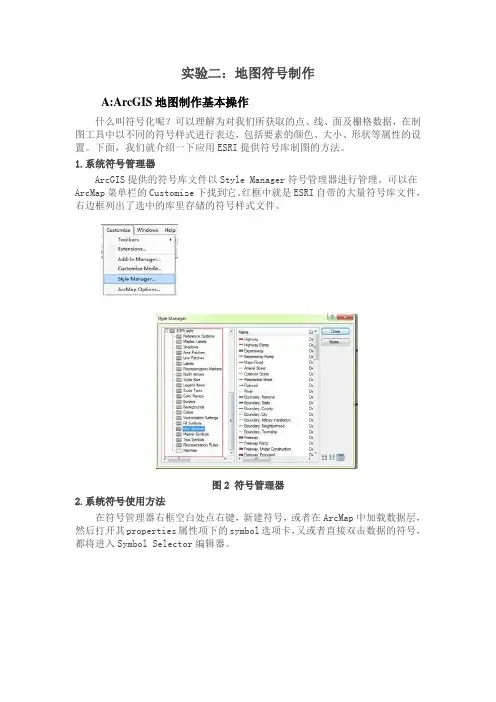

实验二：地图符号制作A:ArcGIS地图制作基本操作什么叫符号化呢？可以理解为对我们所获取的点、线、面及栅格数据，在制图工具中以不同的符号样式进行表达，包括要素的颜色、大小、形状等属性的设置。

下面，我们就介绍一下应用ESRI提供符号库制图的方法。

1.系统符号管理器ArcGIS提供的符号库文件以Style Manager符号管理器进行管理。

可以在ArcMap菜单栏的Customize下找到它。

红框中就是ESRI自带的大量符号库文件，右边框列出了选中的库里存储的符号样式文件。

图2 符号管理器2.系统符号使用方法在符号管理器右框空白处点右键，新建符号，或者在ArcMap中加载数据层，然后打开其properties属性项下的symbol选项卡，又或者直接双击数据的符号，都将进入Symbol Selector编辑器。

图3 Symbol Selector符号选择器根据要素的点、线、面类型不同，进入的Symbol Selector编辑界面也会不同。

图4 Symbol Selector不同类型的符号界面以点符号为例，让我们了解一下系统自带的点符号的使用方法：图5 符号选择器各重要点上图中，①为可供选取的符号文件列表。

面板右边的“Current Symbol”②显示了当前选中的点符号的信息，包括形状、颜色（Color）、大小（Size）、角度（Angle），允许您对其进行修改。

点击③的“Style References…”项，勾选对应的符号库，就可使其进入①的列表中，供用户选择使用。

图6 Style Reference符号样式库选择点选面板中⑤所标示的Edit Symbol按钮，将进入符号属性编辑面板（Symbol Property Editor），提供了更多的属性设置功能，如下图：图7 点状符号编辑器界面根据Properties栏的Type项不同，我们所见到的符号编辑面板也有所不同，默认进入当前符号所属type类型的编辑面板。

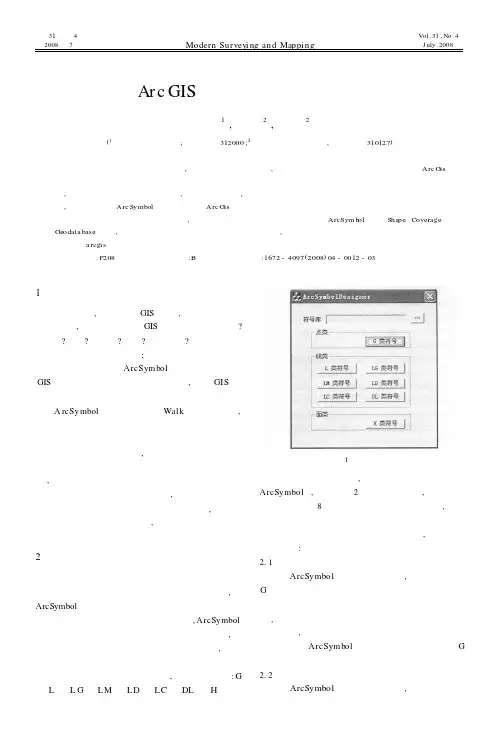

第31卷第4期2008年7月现　代　测　绘Modern Surveyi ng and Mappi ngVol.31,No.4J uly.2008基于Ar c GIS 的动态符号化设计与实现洪安龙1,楼　宇2,封　宁2(1绍兴市土地勘测院;浙江绍兴312000;2浙江大学土地管理系,浙江杭州310127)摘　要　地图符号是地图的语言单位,通过对地图符号的解读,可以直观的了解地图所表达的地理信息。

Arc G is 的符号化功能对于测绘符号的绘制是有一定局限的。

而其他大部分测图软件的符号系统基本上是针对各个软件的,不同的软件都有独立的符号系统,离开了软件平台,如不打散块状符号或不添加辅助线就不能为其它软件所调用,本文中提出的Arc Symbol 插件实现了在Arc G is 操作环境下无需打散或添加辅助线即可方便、快速、无损的查看和打印满足地形图图式要求的图形,减少空间数据库中的数据冗余。

并且ArcSym b ol 支持Shape 、Coverage 、Geodata base 格式,不需要数据的转换就能轻松地实现图形符号化,实现符号化的无损性。

关键词　a rcgis 符号化　国标图式规范中图分类号:P208 文献标识码:B 文章编号:1672-4097(2008)04-0012-031　概　述多年以来,为了适应GIS 环境,又要符合测绘制图要求,我们不得不在GIS 中设计大量的“案?助点”?、“案?助线”?、“案?助层”钡?仅仅为了表现而毫无信息价值的要素;或者由于测绘采集数据与信息管理的相异。

ArcSym bol 从根本上解决了GIS 数据库的地形符号数据冗余问题,也为GIS 库和图形库“两库合一”提供了最经济有效的解决方案。

A rcSymbol 继承了强大的Wal k 符号化技术,配合符号库切换能力帮助用户实现一套数据多比例尺制图成为可能。

只要有特定的符号库,对地形图的数据就可以实现动态符号化。

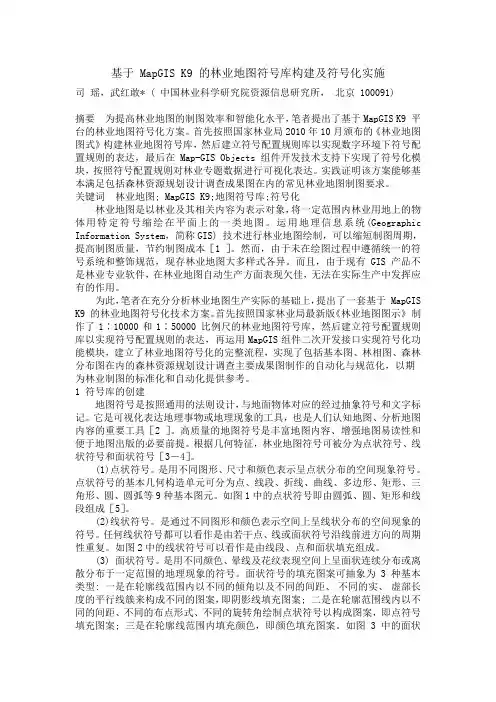

基于 MapGIS K9 的林业地图符号库构建及符号化实施司瑶，武红敢* ( 中国林业科学研究院资源信息研究所，北京 100091)摘要为提高林业地图的制图效率和智能化水平，笔者提出了基于MapGIS K9 平台的林业地图符号化方案。

首先按照国家林业局2010年10月颁布的《林业地图图式》构建林业地图符号库，然后建立符号配置规则库以实现数字环境下符号配置规则的表达，最后在 Map-GIS Objects组件开发技术支持下实现了符号化模块，按照符号配置规则对林业专题数据进行可视化表达。

实践证明该方案能够基本满足包括森林资源规划设计调查成果图在内的常见林业地图制图要求。

关键词林业地图; MapGIS K9;地图符号库;符号化林业地图是以林业及其相关内容为表示对象，将一定范围内林业用地上的物体用特定符号缩绘在平面上的一类地图。

运用地理信息系统(Geographic Information System，简称GIS) 技术进行林业地图绘制，可以缩短制图周期，提高制图质量，节约制图成本［1 ］。

然而，由于未在绘图过程中遵循统一的符号系统和整饰规范，现存林业地图大多样式各异。

而且，由于现有 GIS 产品不是林业专业软件，在林业地图自动生产方面表现欠佳，无法在实际生产中发挥应有的作用。

为此，笔者在充分分析林业地图生产实际的基础上，提出了一套基于 MapGIS K9 的林业地图符号化技术方案。

首先按照国家林业局最新版《林业地图图示》制作了1∶10000和1∶50000 比例尺的林业地图符号库，然后建立符号配置规则库以实现符号配置规则的表达，再运用MapGIS组件二次开发接口实现符号化功能模块，建立了林业地图符号化的完整流程，实现了包括基本图、林相图、森林分布图在内的森林资源规划设计调查主要成果图制作的自动化与规范化，以期为林业制图的标准化和自动化提供参考。

1 符号库的创建地图符号是按照通用的法则设计，与地面物体对应的经过抽象符号和文字标记。

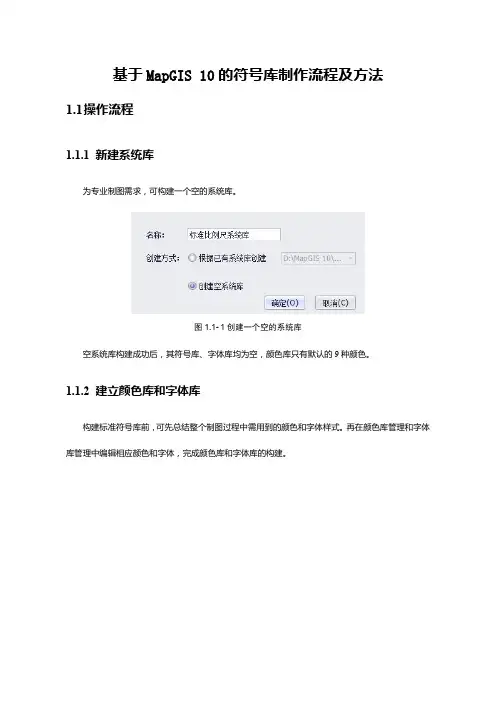

基于MapGIS10的符号库制作流程及方法1.1操作流程1.1.1新建系统库为专业制图需求，可构建一个空的系统库。

图1.1-1创建一个空的系统库空系统库构建成功后，其符号库、字体库均为空，颜色库只有默认的9种颜色。

1.1.2建立颜色库和字体库构建标准符号库前，可先总结整个制图过程中需用到的颜色和字体样式。

再在颜色库管理和字体库管理中编辑相应颜色和字体，完成颜色库和字体库的构建。

图1.1-2颜色库样式图1.1-3字体库样式1.1.3新建图例版构建标准符号库时，由于每个符号都有固定的分类编码和类。

为了便于统一管理，可先建立图例版，并设置类别信息。

图1.1-4图例版分类编码信息1.1.4新建符号和图例版1.1.4.1分析符号绘制任一个符号时，需先分析符号。

包括以下内容❒符号类型。

点符号、线符号或区填充符号。

❒符号的组成部分。

符号由哪几个线或区组成。

❒符号的定位点。

❒符号的尺寸。

1、分析符号类型符号分为点符号、线符号或区填充三种类型。

测量控制点、泉、盐井、水塔等单一地物符号，很明显为点符号；河流、长城、地类界、公路等是比较明显的线符号；盐田、湖泊、沙地地貌则是比较明显的区填充符号。

但在实际应用时，会存在部分符号需要对其类型进行判断。

如输水渡槽，在不依比例尺时，其应该为点符号，但依比例尺则应该为线符号。

图1.1-5不依比例尺输水渡槽点图1.1-6依比例尺输水渡槽线对于湖泊、池塘等符号，则需要绘制边界线和区填充两个符号图1.1-7湖泊、池塘效果2、分析符号组成每一个符号都是由若干图元组成。

绘制图元前，必须确定该符号由几个图元组成。

这个步骤对后期确定定位点、计算大小和绘制符号都具有意义。

如下所示的点符号，中心为一个正方形的线和一个实心圆组成，周边有八条短线，共10个图元组成。

图1.1-8点符号如下所示的线符号，由三条线和一个填充区组成，且三条线需位于区填充的上方。

图1.1-9线符号3、确定符号定位点符号定位点的确定，应遵循以下原则：a、符号图形中有一个点的，或标准图形符号时，定位点为地物的实地中心位置。

第31卷第4期2008年7月现　代　测　绘Modern Surveyi ng and Mappi ngVol.31,No.4J uly.2008Arc GIS 软件平台上基于基础地理信息数据库的地图符号化表达王　哲(辽宁省第三测绘院,辽宁沈阳110034)摘　要　本文以GIS 基本理论为指导,重点研究在Arc GIS 平台上,利用Arc GIS 软件的通用组件库—ArcObject s 对ArcMap 进行二次开发,对1∶10000基础地理信息矢量数据库(Geodata base )进行地图符号化表达。

关键词　Arc G IS 基础地理信息数据库　数字制图　符号化表达中图分类号:P208 文献标识码:B 文章编号:1672-4097(2008)04-0039-031　绪　论GIS 的应用使地图制图走出相对狭小的应用范围,使它的应用领域得到了极大的扩展,主要表现在资源管理、资源开发、宏观决策和资源信息服务等方面的应用上。

GIS 的应用更加迅速地改变着传统地图制图学的概念和具体实践,为制图学领域提供了很大的灵活性及很高的生产效益。

2　基础地理信息数据库的地图表达2.1　基础地理信息数据库基础地理信息是描述地表形态及其所附的自然和人文地物特征和属性的总称,主要是指通用性最强,共享需求最大,几乎为所有与地理信息有关的行业采用、作为统一的空间定位和空间分析的基础地理单元。

基础地理信息系统是在计算机硬件支持下,把各种基础地理信息按照空间分布,以一定的格式输入、存储、检索、更新、显示、制图和综合分析的计算机应用系统,该系统的核心是基础地理信息数据库。

2.2　地图符号地图符号化的具体实现是复杂的,因为符号领域本身就有复杂的特性,这种复杂性不仅在于用来描述地理要素的符号类型有点、线、面三类,同时,每一种符号对地理要素的表达还要取决于符号的四个视觉变量:尺寸、形状、图案和色彩。

A rc GIS 软件的符号设计器针对地图上的点、线、面要素提供了不同类型的符号,用户可以选用任意一种符号类型或进行几种符号属性的叠加,从而对地理数据进行地图语义上的描述,即符号化。

基于 ArcGIS Engine 的地图符号库管理系统的设计与实现张黎娜【摘要】The author of this paper has developed a map symbol management system in C # lan-guage with ArcGIS Engine to meet the needs for map symbols in three-dimensional modeling of an coal mining subsidence area and dynamic simulation of projectdevelopment.Application re-sults show that the system can meet the practical needs for map symbols in the process of project development.%为了满足采煤沉陷区三维建模与动态仿真项目开发过程中对地图符号的需要，采用基于ArcGIS Engine 的开发方式，使用 C#语言，进行了地图符号库管理系统的开发与设计。

应用结果表明，该系统能够满足实际项目开发过程中对地图符号的应用需要。

【期刊名称】《唐山学院学报》【年(卷),期】2015(000)006【总页数】3页(P24-26)【关键词】ArcGIS Engine;C#语言;地图符号库管理系统【作者】张黎娜【作者单位】安徽广播电视大学，合肥 230000【正文语种】中文【中图分类】TP311;P283.1在项目实际的开发过程中，地图符号的质量要求应该以充实地图内容、增强地图的可读性、利于项目实际开发与研究为首要前提[1-2]。

地图符号的设计和实现对矢量数据是否能准确、高效地显示和描述地理空间中的点、线、面状地物是至关重要的。

ArcMap软件的地图符号库，是地图可视化的重要信息载体，能直观地呈现出目标对象的种类、时间、空间、质量等特征信息[3]。

基于ArcGIS的地图符号库的设计与实现摘要：对地图中的各个要素进行表示或描述，可通过图形的方式来实现，并在表示或是描述的过程中进行定性和定量的关系确定。

ArcGIS作为对地理要素进行描述的功能巨大的软件，本文以描述地图符号库的设计核心思想为切入点，分别介绍了地图符号库的不同制作方法，简述了地图符号库的技术要求，希望能实现在ArcGIS中进行地图符号库的设计。

关键词：ArcGIS；地图符号库；设计与制作引言：为了展示空间对象的数量及质量，可以采用地图图式符号语言来表达，地图图式符号语言主要具有两种优势：一是可读性，二是可量测性。

地图符号作为地图的语言，是对地图内容进行描述的主要手段，但是面对大小不一的形状、色彩上有图形或文字的组成区别上就需要对其进行分析。

ArcGIS的地图符号库主要发挥着地理事物在空间位置上进行地理信息的交流，实现各个事物之间的相互联系及对区域总体特征的分析作用。

1地图符号库的设计核心思想现实世界要实现抽象表达需借助空间资料，而空间资料是由点状符号，线状符号和面状符号组成的。

使用注记来表示某种特殊符号的点线面的特性。

在实际操作中，点线面三者之间存在着一定的联系，不是孤立存在的，线符号中可能包括点符号，点符号中又可能包含线点符号，可见三者的关系十分复杂。

每个地图在实现以不同的比例进行缩小或是放大时出现这个问题的主要原因是地图上的表达程度不是统一的，要进行综和的取舍，所以地图图式中的符号种类存在着大小和个数的差异，简言之，绘制不同比例尺的地图需要采用不同的符号库。

在ArcGIS中，符号库的作用是对符号管理器中的符号进行管理，主要进行符号的的添加、删除、新建等，由于各个符号库之间不存在必然的联系，使得也利用ArcMap进行，并在实际的工作中把我国不同比例尺的地图符号库进行添加或删减，使得在进行符号的制作输出时能达到国家对绘制地图的要求和标准。

2地图符号库的制作2.1点状符号的制作点状符号是按照一定的比例尺大小来表示面积较小的点状事物，其主要具有以下的特点：固定的图形，定位点已经固定，方向性点状符号呈现出规则的图形。

ArcG IS 软件中地形图符号库制作及图形符号化的技术与方法向红梅(长沙市勘测设计研究院,湖南长沙 410007)摘要:文中以制作国家1B 500、1B 1000、1B 2000地形图图式符号库为实例,论述了A rc G I S 软件中制作地形图符号库及实行图形符号化的方法与技巧,并对点、线、面符号制作的关键环节及图形符号化的程序方法进行了阐述。

关键词:A rc G I S 软件;地形图符号;Sty le ;M anager ;图形符号化中图分类号:P 208 文献标识码:B 文章编号:1001-358X(2008)02-0038-04 我院在使用A rc G I S 912建立长沙市空间基础数据应用系统过程中,按照5国家基本比例尺地形图图式第1部分:1B 5001B 10001B 2000地形图图式6(GB /T 2025712-2006)(以下简称/图式0),并补充了图式没有而我们设计的部分符号,设计制作了一套完整的1B 500、1B 1000、1B 2000地形图符号库,且有效地实现了地形图的符号化。

1 ArcG I S 软件中图形符号管理机制A rc G I S 是美国ESR I 公司开发的全球功能最强大的G I S 专业软件,具有强大的符号制作功能,由A rc M ap 来实现符号的制作和管理。

A rc M ap 的符号库为sty le 文件,一个style 文件包括了M arkerSy m bo ls(点)、L ine Sy m bo ls(线)、F ill Sy m bo ls(面)等22个符号子库。

在Arc M ap 的Style M anager 中新建sty l e 文件,可用编辑工具制作style 文件中的各类符号。

制作点、线、面符号时可以镶嵌使用字体符号或图片,字体符号来源于操作系统字体库中的任何字体文件,即C :\W I N DOW S \Fonts\*1ttf 文件,图片为bm p 格式的位图。

基于ArcGIS的胜利油田地理信息系统专业图符号化设计徐国勇【摘要】胜利油田地理信息系统专业图配图使用的符号是按照与石油工程设计图例一致的思路进行设计的，符号库的建立应用于胜利油田各采油厂地图浏览、辅助设计、规划等。

目前，完善统一的专业图符号库是我们的首要任务之一。

使用ArcGIS的Desktop软件系统，利用ArcGIS下符号管理器Style Manage所具有的符号建立、管理和维护功能，在ArcGIS 下进行专业图符号化设计，本文阐述了胜利油田地理信息系统专业图符号库创建步骤、数据符号化方法及样式库存放方法等。

【关键词】ArcGIS；符号化；Style Manage0 引言随着胜利油田地理信息系统的不断升级，不论地形图配图还是专业图配图也在不断的升级，油田地理信息系统专业图地图配图，有着使用大量特殊符号的需求，如何使用已有的和未有的漂亮的符号，本文将为您介绍专业图配图过程中用到的创建符号库的步骤、数据符号化的方法，样式管理器使用方法。

1 地图符号的分类与设计地图符号是表达地图内容的基本手段，它由形状不同、大小不一、色彩有别的图形和文字组成。

就单个符号而言，它可以表示客观事物的类别、空间分布位置、数量多少。

就同类事物而言，可以反映该类事物的分布特点。

各类符号的总和，则可以表示各类事物之间的相互关系及区域总体特征。

地图符号不仅具有确定客观事物的空间位置、分布特点以及数量、质量特征的基本功能，还具有相互联系和共同表达地理环境诸要素总体特征的特殊功能。

1.1 地图符号的分类按符号所代表的地面物体或现象的分布状况分类，可分为点状符号、线状符号和面状符号。

点状符号是一种表达不能依地图比例尺表示的小面积地物（如油库、联合站）和点状地物（如控制点等）所采用的符号（具有定位点的个体图形符号）。

一般这些符号的几何中心与地物实际位置一致）。

线状符号是一种表达线状延伸分布的地物，如输油管线、集油管线等的符号。

这些符号可以保持地物线状延伸的相似性，对其宽度往往都夸大表示。
