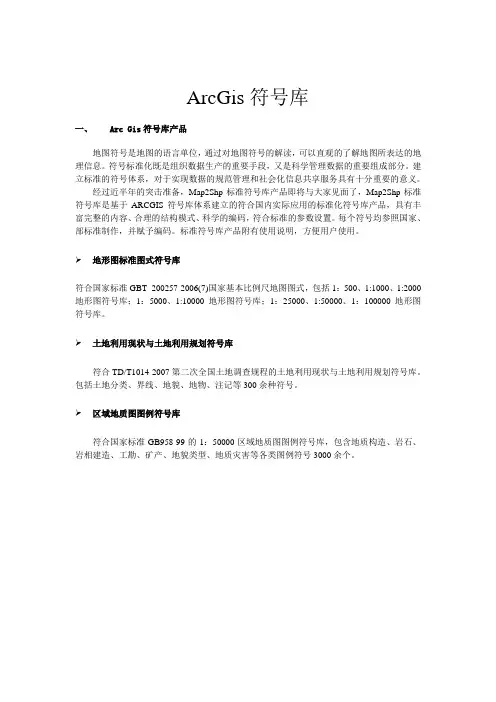

ArcGis符号库

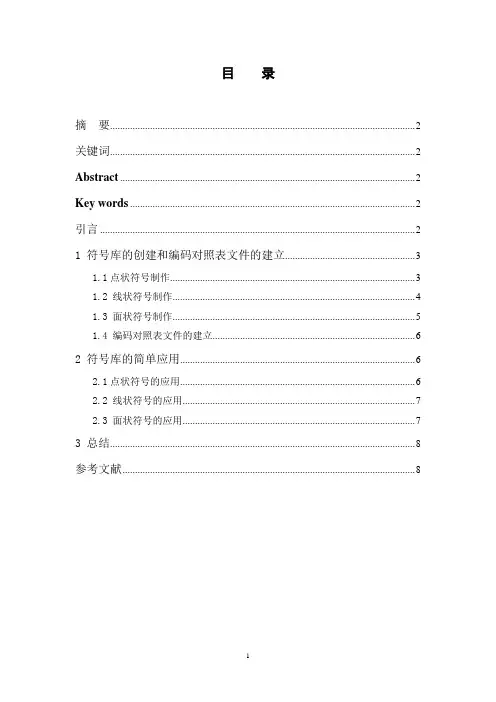

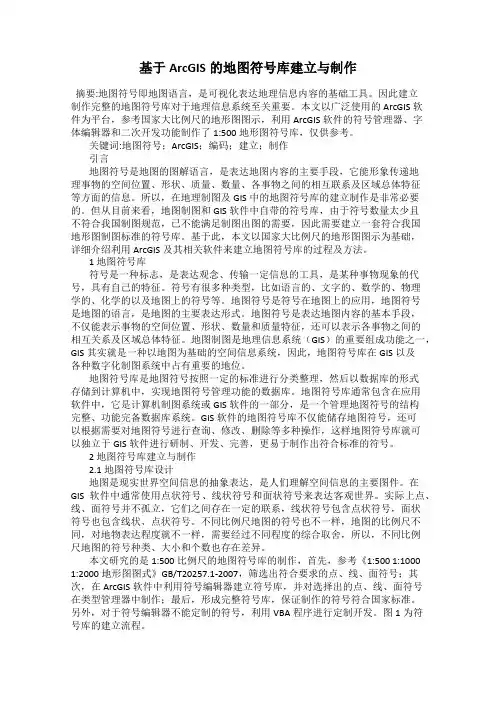

目录摘要 (2)关键词 (2)Abstract (2)Key words (2)引言 (2)1 符号库的创建和编码对照表文件的建立 (3)1.1点状符号制作 (3)1.2 线状符号制作 (4)1.3 面状符号制作 (5)1.4 编码对照表文件的建立 (5)2 符号库的简单应用 (6)2.1点状符号的应用 (6)2.2 线状符号的应用 (7)2.3 面状符号的应用 (7)3 总结 (8)参考文献 (8)基于ArcGIS地形图符号库制作与应用探讨摘要：自动制图是GIS 的主要功能之一，通过图形编辑，可根据用户的需要对数字地图进行整饰，按照给定的符号、注记和颜色进行图形显示或绘图仪输出。

地图符号是地图的语言，它是表达地图内容的主要手段。

地图符号是由形状不同、大小不一、色彩有别的图形或文字组成，它能够传递地理事物在空间位置、形状、质量、数量和各事物之间的相互联系及区域总体特征等方面的信息，因此地图符号库的设计在地理制图及GIS中具有重要地位。

关键词：ArcGIS；符号库；制作；应用Abstract:Geographic information systems (GIS) is a particular important spatial information system. Automatic mapping is one of the main functions of GIS, by graphic editing, according to the needs of users of digital maps for finishing, according to a given symbol, annotation and color graphics display or plotter output. Map symbols are the language of the map, it is the primary means of expression of the map content. Map symbol is a different shape, sizes, colors with other graphic or text form, it can pass the geographical location of things in space, shape, quality, quantity and linkages between various things, and regional information regarding the general characteristics Therefore, the design of map symbol library mapping and GIS in geography plays an important role.Key words: ArcGIS; symbols library; production; application引言地图符号是地图的语言单位，是可视化表达地理信息内容的基础工具；地形信息符号库是地形图符号的汇集系统，它利用计算机进行管理，实现地形图符号数据的存储、检索和更新。

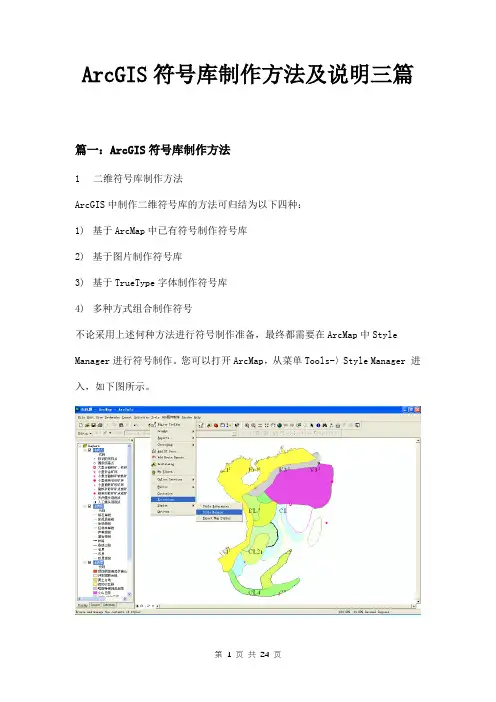

ArcGIS符号库制作方法及说明三篇篇一：ArcGIS符号库制作方法1二维符号库制作方法ArcGIS中制作二维符号库的方法可归结为以下四种：1)基于ArcMap中已有符号制作符号库2)基于图片制作符号库3)基于TrueType字体制作符号库4)多种方式组合制作符号不论采用上述何种方法进行符号制作准备，最终都需要在ArcMap中Style Manager进行符号制作。

您可以打开ArcMap，从菜单Tools-〉Style Manager 进入，如下图所示。

1.1基于ArcMap中已有符号制作符号库ArcMap中最常用的符号有点符号（Marker Symbol）、线符号（Line Symbol）、面符号（Fill Symbol）、文本符号（Text Symbol）。

在Style manager中创建新的符号库文件，或打开已经存在的符号库，然后分别选择点、线、面的Simple 等如下符号类型进行符号制作和组合，即可完成基于ArcMap中已有符号库的。

1.1.1点符号（1）从上图的分类中可以看到，二维的标记符号主要分为四种：简单标记符号：由一组具有可选轮廓的快速绘制基本字形模式组成的标记符号。

（2）字符符号：通过任何文本中的字形或系统字体文件夹中的显示字体创建而成的标记符号。

此种标记符号最为常用，也最为有效，字体标记符号可以制作出比较符合真实情况的点符号，常用于POI（兴趣点）符号的制作。

它是基于字体库文件（.ttf）的基础进行制作、编辑。

后面将讲到字体库文件的制作。

（3）箭头：具有可调尺寸和图形属性的简单三角形符号。

若要获得较复杂的箭头标记，可使用 ESRI 箭头字体中的任一字形创建字符标记符号。

（4）图片：由单个 Windows 位图 (.bmp) 或 Windows 增强型图元文件 (.emf) 图形组成的标记符号。

Windows 增强型图元文件与栅格格式的 Windows 位图不同，属于矢量格式，因此，其清晰度更高且缩放功能更强。

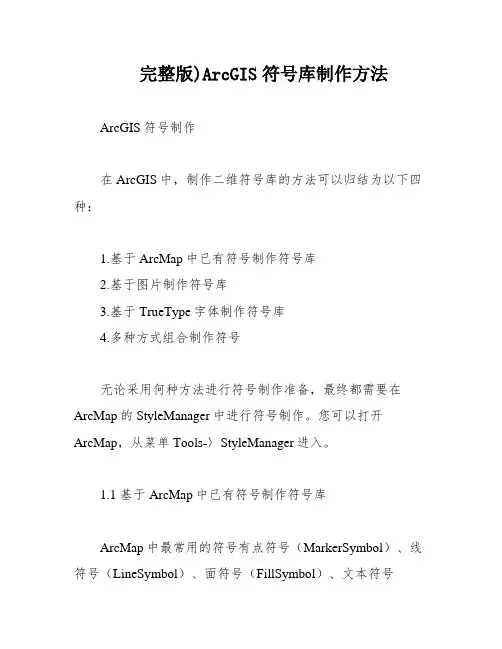

完整版)ArcGIS符号库制作方法ArcGIS符号制作在ArcGIS中，制作二维符号库的方法可以归结为以下四种：1.基于ArcMap中已有符号制作符号库2.基于图片制作符号库3.基于TrueType字体制作符号库4.多种方式组合制作符号无论采用何种方法进行符号制作准备，最终都需要在ArcMap的StyleManager中进行符号制作。

您可以打开ArcMap，从菜单Tools-〉StyleManager进入。

1.1 基于ArcMap中已有符号制作符号库ArcMap中最常用的符号有点符号（MarkerSymbol）、线符号（LineSymbol）、面符号（FillSymbol）、文本符号（TextSymbol）。

在Stylemanager中创建新的符号库文件，或打开已经存在的符号库，然后分别选择点、线、面的Simple 等如下符号类型进行符号制作和组合，即可完成基于ArcMap 中已有符号库的制作。

1.1.1 点符号点符号主要分为四种：1.简单标记符号：由一组具有可选轮廓的快速绘制基本字形模式组成的标记符号。

2.字符符号：通过任何文本中的字形或系统字体文件夹中的显示字体创建而成的标记符号。

此种标记符号最为常用，也最为有效，字体标记符号可以制作出比较符合真实情况的点符号，常用于POI（兴趣点）符号的制作。

它是基于字体库文件（.ttf）的基础进行制作、编辑。

后面将讲到字体库文件的制作。

3.箭头：具有可调尺寸和图形属性的简单三角形符号。

若要获得较复杂的箭头标记，可使用ESRI箭头字体中的任一字形创建字符标记符号。

4.图片：由单个Windows位图(.bmp)或Windows增强型图元文件(.emf)图形组成的标记符号。

Windows增强型图元文件与栅格格式的Windows位图不同，属于矢量格式，因此，其清晰度更高且缩放功能更强。

1.1.2 线符号线状符号是表示呈线状或带状分布的物体。

对于长度依比例线状符号，符号沿着某个方向延伸且长度与地图比例尺发生关系。

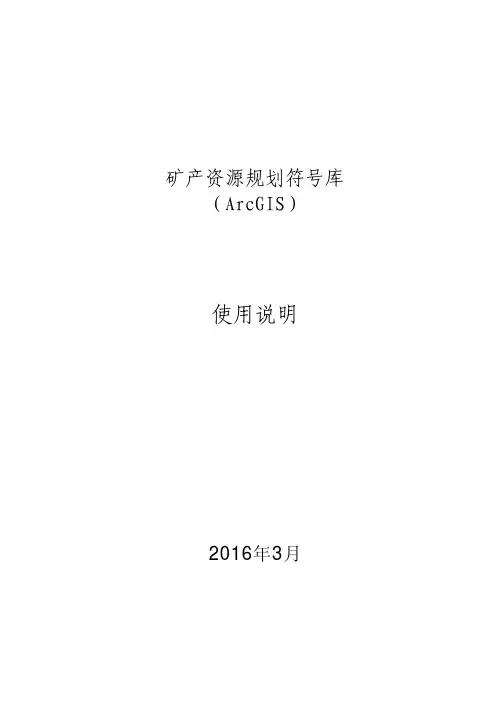

矿产资源规划符号库 （ArcGIS）使用说明目录一、符号库使用说明 (1)(一)符号库主要编制依据 (1)(二)符号库对照表参数说明 (1)(三)符号库安装 (2)二、基础地理:1:250001:500001:100000地形图符号库对照表 (3)三、基础地理:1:2500001:5000001:1000000地形图符号库对照表 (33)四、基础地质符号库对照表 (52)五、矿产资源规划符号库对照表... ..................... (143)一、矿产资源规划ArcGIS符号库使用说明(一)符号库主要编制依据1.基础地理GB/T20257.3-2006《国家基本比例尺地图图式第 3 部分：1:25000 1:50000 1:100000 地形图图式》GB/T 20257.4—2007《国家基本比例尺地图图式第 4 部分：1:250000 1:500000 1:1000000 地形图图式》2.基础地质GB958-99《区域地质图图例(1:50000)》3.矿产资源规划专题《矿产资源规划数据库标准》(2015年修订)《矿产资源规划数据图示图例》(2015年修订)(二)符号库对照表参数说明1.符号库对照表中“符号编码”是指ArcGis符号库（STYLE）中的符号“名称”，其中：红色为子图符号的名称绿色为线型符号的名称蓝色为填充图案的名称品红为注记符号的名称2.基础地质符号库对照表中除矿区（床）以外,其符号编码由“编号_符号名称”组合形成。

例：下表中的符号编码为 0203034_推测主要复合断层3.符号库在使用时按符号编码选择对应的符号，使用符号库中设定的默认参数即可。

(三)符号库安装1.符号库名称地形图图示符号库-第3部分. style地形图图示符号库-第4部分.style矿产规划专题.style区域地质图图例(GB958-99).style2.字库的安装将TIF文件夹下的“矿规字库1.ttf、矿规字库2.ttf、矿规字库3.ttf、矿规字库4.ttf、DZ-GB958-99(修订).TTF”5个字体文件拷贝至C:\WINDOWS\Fonts 目录下，符号库方可正常使用。

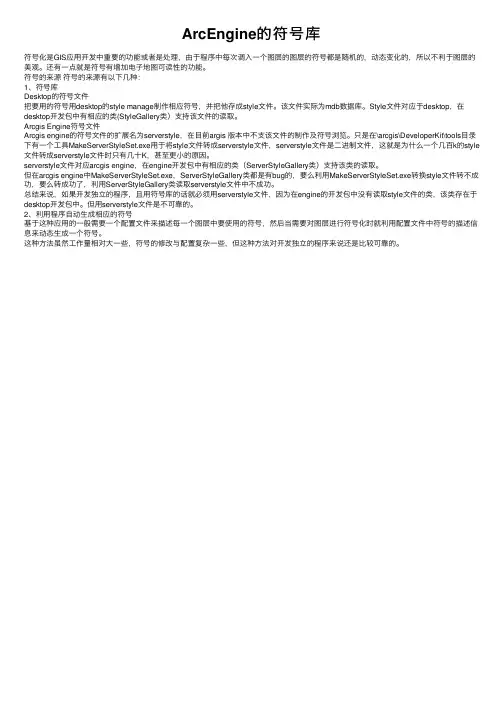

ArcEngine的符号库符号化是GIS应⽤开发中重要的功能或者是处理，由于程序中每次调⼊⼀个图层的图层的符号都是随机的，动态变化的，所以不利于图层的美观。

还有⼀点就是符号有增加电⼦地图可读性的功能。

符号的来源符号的来源有以下⼏种：1、符号库Desktop的符号⽂件把要⽤的符号⽤desktop的style manage制作相应符号，并把他存成style⽂件。

该⽂件实际为mdb数据库。

Style⽂件对应于desktop，在desktop开发包中有相应的类(StyleGallery类）⽀持该⽂件的读取。

Arcgis Engine符号⽂件Arcgis engine的符号⽂件的扩展名为serverstyle，在⽬前argis 版本中不⽀该⽂件的制作及符号浏览。

只是在\arcgis\DeveloperKit\tools⽬录下有⼀个⼯具MakeServerStyleSet.exe⽤于将style⽂件转成serverstyle⽂件，serverstyle⽂件是⼆进制⽂件，这就是为什么⼀个⼏百k的style ⽂件转成serverstyle⽂件时只有⼏⼗K，甚⾄更⼩的原因。

serverstyle⽂件对应arcgis engine，在engine开发包中有相应的类（ServerStyleGallery类）⽀持该类的读取。

但在arcgis engine中MakeServerStyleSet.exe，ServerStyleGallery类都是有bug的，要么利⽤MakeServerStyleSet.exe转换style⽂件转不成功，要么转成功了，利⽤ServerStyleGallery类读取serverstyle⽂件中不成功。

总结来说，如果开发独⽴的程序，且⽤符号库的话就必须⽤serverstyle⽂件，因为在engine的开发包中没有读取style⽂件的类，该类存在于desktop开发包中。

但⽤serverstyle⽂件是不可靠的。

一、总体流程在地图的展示过程中，符号的美观对整个地图的美观起到了至关重要的作用。

整个制作流程如下图：下面以制作这三个符号为例来写具体的操作流程：点：标志桩线：截排水沟面：干砌石二、点符号制作1、PS处理（1）打开cad文件，通过截图工具截取要制作的点符号图片，存成png格式，如下图：（2）将上面的图片加载到PS中，如下图：（3）新建图层1，选中图层1，如下图：（4）设置好毛笔工具粗细为12像素，硬度为100%，颜色设置为黑色，如下图：（5）选中毛笔工具，按照截图轮廓画出标志桩，最终效果如下：（6）将上图重新存成png格式，命名为“标志桩.png”2、FC处理（1）打开FC，新建字体，设置如下图：（2）点击确定后如下图：（3）从左往右，选中第四格，右键单击，选中属性栏，如下图所示：（4）将名称命名为标志桩。

点击确定后，双击标志桩选框，弹出下图：（5）选中菜单栏中的导入图像，如下图:（6）单击导入图像后如下图：（7）点击载入，选中”标志桩.png”后，如下图：（8）点击生成后，如下图：（9）切换到点模式，对符号的顶点进行编辑，如下图：（10）通过调节符号顶点的位置，改变符号的粗细，通过测量工具，可测量长度，测出的长度最好为40以上，否则在ArcGIS中读不出符号。

最终效果如下：（11）符号调整好后，加载到ArcGIS中（在四、ArcGIS存储符号中详细讲），查看符号效果。

如果觉得符号比例不合适，可以通过视图——工具栏——转换来调整符号大小及比例等，如下图：（12）点击转换后，如下图：三、线符号制作1、PS处理（1）打开要制作的线型符号，截图如下：（2）通过上图可以看出，此符号由双线及箭头符号组成。

因为双线不需要特别制作，所以我们只需制作箭头符号即可。

在ps里制作箭头符号，方法同点符号里的ps处理，处理效果如下：（3）存成png格式，命名为“截排水沟.png”2、FC处理（1）打开FC，并打开“CPE符号库.TFF”文件，并将第二格命名为“截排水沟”，如下图：（2）双击“截排水沟”，在“导入图像”菜单栏中导入“截排水沟.png”，如下图：（3）调整符号大小及形状，方法同点符号制作。

矿产资源规划符号库 （ArcGIS）使用说明目录一、符号库使用说明 (1)(一)符号库主要编制依据 (1)(二)符号库对照表参数说明 (1)(三)符号库安装 (2)二、基础地理:1:250001:500001:100000地形图符号库对照表 (3)三、基础地理:1:2500001:5000001:1000000地形图符号库对照表 (33)四、基础地质符号库对照表 (52)五、矿产资源规划符号库对照表... ..................... (143)一、矿产资源规划ArcGIS符号库使用说明(一)符号库主要编制依据1.基础地理GB/T20257.3-2006《国家基本比例尺地图图式第 3 部分：1:25000 1:50000 1:100000 地形图图式》GB/T 20257.4—2007《国家基本比例尺地图图式第 4 部分：1:250000 1:500000 1:1000000 地形图图式》2.基础地质GB958-99《区域地质图图例(1:50000)》3.矿产资源规划专题《矿产资源规划数据库标准》(2015年修订)《矿产资源规划数据图示图例》(2015年修订)(二)符号库对照表参数说明1.符号库对照表中“符号编码”是指ArcGis符号库（STYLE）中的符号“名称”，其中：红色为子图符号的名称绿色为线型符号的名称蓝色为填充图案的名称品红为注记符号的名称2.基础地质符号库对照表中除矿区（床）以外,其符号编码由“编号_符号名称”组合形成。

例：下表中的符号编码为 0203034_推测主要复合断层3.符号库在使用时按符号编码选择对应的符号，使用符号库中设定的默认参数即可。

(三)符号库安装1.符号库名称地形图图示符号库-第3部分. style地形图图示符号库-第4部分.style矿产规划专题.style区域地质图图例(GB958-99).style2.字库的安装将TIF文件夹下的“矿规字库1.ttf、矿规字库2.ttf、矿规字库3.ttf、矿规字库4.ttf、DZ-GB958-99(修订).TTF”5个字体文件拷贝至C:\WINDOWS\Fonts 目录下，符号库方可正常使用。

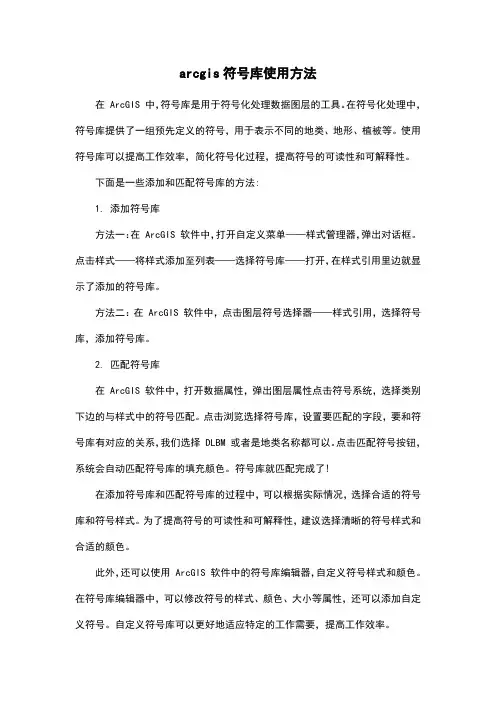

arcgis符号库使用方法在 ArcGIS 中，符号库是用于符号化处理数据图层的工具。

在符号化处理中，符号库提供了一组预先定义的符号，用于表示不同的地类、地形、植被等。

使用符号库可以提高工作效率，简化符号化过程，提高符号的可读性和可解释性。

下面是一些添加和匹配符号库的方法:1. 添加符号库方法一：在 ArcGIS 软件中，打开自定义菜单——样式管理器，弹出对话框。

点击样式——将样式添加至列表——选择符号库——打开，在样式引用里边就显示了添加的符号库。

方法二：在 ArcGIS 软件中，点击图层符号选择器——样式引用，选择符号库，添加符号库。

2. 匹配符号库在 ArcGIS 软件中，打开数据属性，弹出图层属性点击符号系统，选择类别下边的与样式中的符号匹配。

点击浏览选择符号库，设置要匹配的字段，要和符号库有对应的关系，我们选择 DLBM 或者是地类名称都可以。

点击匹配符号按钮，系统会自动匹配符号库的填充颜色。

符号库就匹配完成了!在添加符号库和匹配符号库的过程中，可以根据实际情况，选择合适的符号库和符号样式。

为了提高符号的可读性和可解释性，建议选择清晰的符号样式和合适的颜色。

此外，还可以使用 ArcGIS 软件中的符号库编辑器，自定义符号样式和颜色。

在符号库编辑器中，可以修改符号的样式、颜色、大小等属性，还可以添加自定义符号。

自定义符号库可以更好地适应特定的工作需要，提高工作效率。

在实际应用中，符号库的使用方法因不同的工作内容和需求而异。

但是，添加和匹配符号库是 ArcGIS 软件中符号化处理中的基本操作，可以有效地提高符号化处理的效率和质量。

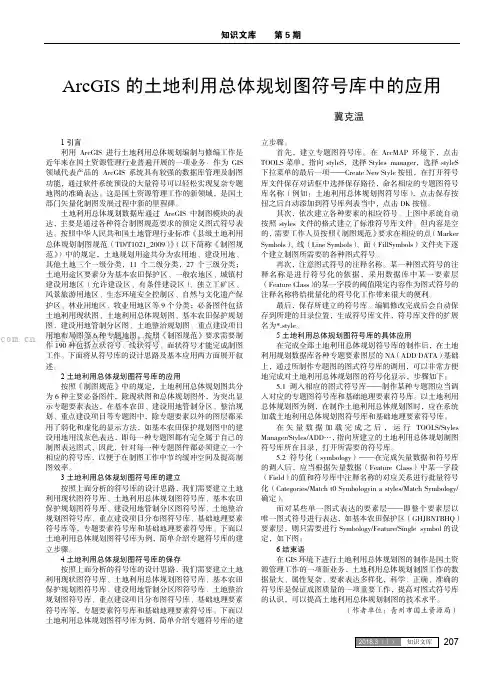

知识文库 第5期207ArcGIS 的土地利用总体规划图符号库中的应用冀克温1引言利用ArcGIS 进行土地利用总体规划编制与修编工作是近年来在国土资源管理行业普遍开展的一项业务。
