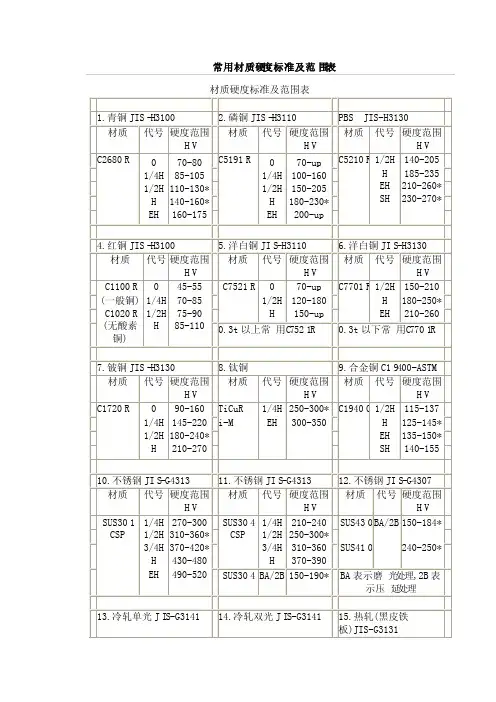

常用材质硬度标准及范围表

不锈钢分类按成分可分为Cr系（400系列）、Cr－Ni系（300系列）、Cr－Mn－Ni（200系列）、耐热铬合金钢（500系列）及析出硬化系（600系列）。

200系列：铬-锰-镍201,202等：以锰代镍，耐腐蚀性比较差，国内广泛用作300系列的廉价替代品300系列：Cr－Ni系奥氏体不锈钢301：延展性好，用于成型产品。

也可通过机械加工使其迅速硬化。

焊接性好。

抗磨性和疲劳强度优于304不锈钢。

302：耐腐蚀性同304，由于含碳相对要高因而强度更好。

303：通过添加少量的硫、磷使其较304更易切削加工。

304：通用型号；即18/8不锈钢。

产品如：耐蚀容器、餐具、家俱、栏杆、医疗器材。

标准成分是 18 % 铬加8 % 镍。

为无磁性、无法借由热处理方法来改变其金相组织结构的不锈钢。

GB牌号为0Cr18Ni9。

304 L：与 304 相同特性，但低碳故更耐蚀、易热处理，但机械性较差适用焊接及不易热处理之产品。

304 N：与 304 相同特性，是一种含氮的不锈钢，加氮是为了提高钢的强度。

309：较之304有更好的耐温性，耐温高达980℃。

309 S：具多量铬、镍，故耐热、抗氧化性佳，产品如：热交换器、锅炉零组件、喷射引擎。

310：高温耐氧化性能优秀，最高使用温度1200℃。

316：继304之后，第二个得到最广泛应用的钢种，主要用于食品工业、钟表饰品、制药行业和外科手术器材，添加钼元素使其获得一种抗腐蚀的特殊结构。

由于较之304其具有更好的抗氯化物腐蚀能力因而也作“船用钢”来使用。

SS316则通常用于核燃料回收装置。

18/10级不锈钢通常也符合这个应用级别。

316 L：低碳故更耐蚀、易热处理，产品如：化学加工设备、核能发电机、冷冻剂储糟。

321：除了因为添加了钛元素降低了材料焊缝锈蚀的风险之外，其他性能类似304。

347：添加安定化元素铌，适于焊接航空器具零件及化学设备。

400系列：Cr系，铁素体和马氏体不锈钢，无锰，一定程度上可替代304不锈钢408：耐热性好，弱抗腐蚀性，11%的Cr，8%的Ni。

金属硬度10级对照表
1级，铅。

铅是一种非常软的金属，其硬度非常低，容易被划伤。

2级，铝。

铝是一种轻质金属，比铅硬度稍高，但仍然相对较软。

3级，铜。

铜是一种常见的导电金属，相对于铝来说硬度稍高。

4级，黄铜。

黄铜是铜和锌的合金，比纯铜硬度稍高。

5级，铁。

铁是一种常见的金属，具有中等硬度。

6级，钢。

钢是铁和碳的合金，硬度较高，常用于制造工具和建筑结构。

7级，不锈钢。

不锈钢是一种具有抗腐蚀性能的钢，硬度相对较高。

8级，钛。

钛是一种轻质但硬度较高的金属，常用于航空航天和医疗器械等领域。

9级，硬质合金。

硬质合金是由钨、钴等金属粉末与粘结剂烧结而成，具有很高的硬度和耐磨性。

10级，金刚石。

金刚石是目前已知最硬的物质，具有极高的硬度和抗磨性。

需要注意的是，这只是一个常见的金属硬度对照表，不同的金属材料可能会有一定的差异。

此外，硬度测试方法和硬度单位也会影响结果的比较，因此在实际应用中需要根据具体情况进行准确的硬度测试和比较。

钢材硬度对照表钢材硬度对照表：1. 碳素结构钢：（1）低碳钢硬度：50-60 HRC；（2）中碳钢硬度：60-65 HRC；（3）高碳钢硬度：65-75 HRC。

2. 合金结构钢：（1）低合金钢硬度：50-60 HRC；（2）中合金钢硬度：60-65 HRC；（3）高合金钢硬度：65-80 HRC。

3. 不锈钢：（1）耐蚀不锈钢硬度：50-60 HRC；（2）耐热不锈钢硬度：60-65 HRC；（3）高强度不锈钢硬度：65-80 HRC。

4. 铝合金钢：（1）低合金铝钢硬度：50-60 HRC；（2）中合金铝钢硬度：60-65 HRC；（3）高合金铝钢硬度：65-80 HRC。

硬度是衡量金属材料各种受拉、受压、磨粒耐受力道和承载力的一种量值，在工程制造中，它的度量特别重要。

不同的金属材料有着不同的硬度值，如碳素结构钢、合金结构钢、不锈钢和铝合金钢等。

下面我们就来分别介绍这几种金属材料的硬度值。

一、碳素结构钢的硬度：1. 低碳钢硬度：它的硬度介于50-60 HRC之间；2. 中碳钢硬度：它的硬度介于60-65 HRC之间；3. 高碳钢硬度：它的硬度介于65-75 HRC之间。

二、合金结构钢的硬度：1. 低合金钢硬度：它的硬度介于50-60 HRC之间；2. 中合金钢硬度：它的硬度介于60-65 HRC之间；3. 高合金钢硬度：它的硬度介于65-80 HRC之间。

三、不锈钢的硬度：1. 耐蚀不锈钢硬度：它的硬度介于50-60 HRC之间；2. 耐热不锈钢硬度：它的硬度介于60-65 HRC之间；3. 高强度不锈钢硬度：它的硬度介于65-80 HRC之间。

四、铝合金钢的硬度：1. 低合金铝钢硬度：它的硬度介于50-60 HRC之间；2. 中合金铝钢硬度：它的硬度介于60-65 HRC之间；3. 高合金铝钢硬度：它的硬度介于65-80 HRC之间。

从以上介绍中我们可以看出，各种金属材料的硬度要求都很高，从50到80的硬度许多，钢材硬度的不同，产品的性能也就千差万别、可以用来应用于不同的环境和状况之下，不同硬度的钢材在不同的场合也是有着不一样的用途。

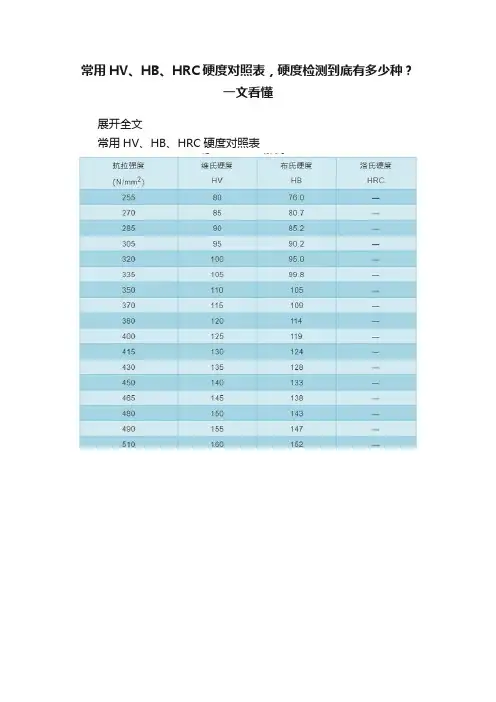

常用HV、HB、HRC硬度对照表，硬度检测到底有多少种？一文看懂展开全文常用HV、HB、HRC硬度对照表金属材料的硬度硬度是指材料抵抗局部变形，特别是塑性变形、压痕或划痕的能力。

它是衡量材料软硬的指标。

按测试方法的不同，硬度分为三种类型。

①划痕硬度。

主要用于比较不同矿物的软硬程度，方法是选一根一端硬一端软的棒，将被测材料沿棒划过，根据出现划痕的位置确定被测材料的软硬。

定性地说，硬物体划出的划痕长，软物体划出的划痕短。

②压入硬度。

主要用于金属材料，方法是用一定的载荷将规定的压头压入被测材料，以材料表面局部塑性变形的大小比较被测材料的软硬。

由于压头、载荷以及载荷持续时间的不同，压入硬度有多种，主要是布氏硬度、洛氏硬度、维氏硬度和显微硬度等几种。

③回跳硬度。

主要用于金属材料，方法是使一特制的小锤从一定高度自由下落冲击被测材料的试样，并以试样在冲击过程中储存（继而释放）应变能的多少（通过小锤的回跳高度测定）确定材料的硬度。

金属材料最常见到的布氏硬度、洛氏硬度和维氏硬度属于压入硬度，硬度值表示材料表面抵抗另一物体压入时所引起的塑性变形的能力；回跳法（肖氏、里氏）测量硬度，硬度值代表金属弹性变形功能的大小。

1、布氏硬度 Brinell Hardness用直径D的淬火钢球或硬质合金球作压头，以相应的试验力F压入试件表面，经规定的保持时间后，卸除试验力，得到一直径为d的压痕。

用试验力除以压痕表面积，所得值即为布氏硬度值，符号用HBS或HBW表示。

HBS和HBW的区别是压头的不同。

HBS表示压头为淬硬钢球，用于测定布氏硬度值在450以下的材料，如软钢、灰铸铁和有色金属等。

HBW表示压头为硬质合金，用于测定布氏硬度值在650以下的材料。

同样的试块，当其它试验条件完全相同的情况下，两种试验结果不同，HBW值往往大于HBS值，而且并无定量的规律所循。

2003年以后，我国已经等效采用国际标准，取消了钢球压头，全部采用硬质合金球头。

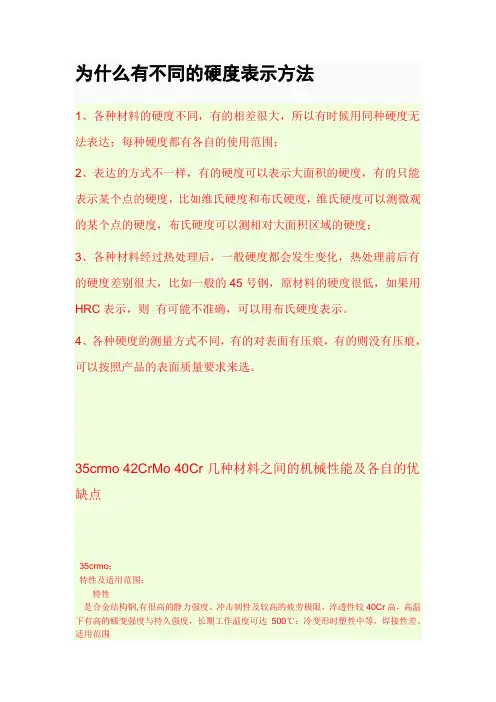

为什么有不同的硬度表示方法1、各种材料的硬度不同，有的相差很大，所以有时候用同种硬度无法表达；每种硬度都有各自的使用范围；2、表达的方式不一样，有的硬度可以表示大面积的硬度，有的只能表示某个点的硬度，比如维氏硬度和布氏硬度，维氏硬度可以测微观的某个点的硬度，布氏硬度可以测相对大面积区域的硬度；3、各种材料经过热处理后，一般硬度都会发生变化，热处理前后有的硬度差别很大，比如一般的45号钢，原材料的硬度很低，如果用HRC表示，则有可能不准确，可以用布氏硬度表示。

4、各种硬度的测量方式不同，有的对表面有压痕，有的则没有压痕，可以按照产品的表面质量要求来选。

35crmo 42CrMo 40Cr几种材料之间的机械性能及各自的优缺点35crmo：特性及适用范围：特性是合金结构钢,有很高的静力强度、冲击韧性及较高的疲劳极限，淬透性较40Cr高，高温下有高的蠕变强度与持久强度，长期工作温度可达500℃；冷变形时塑性中等，焊接性差。

适用范围用作在高负荷下工作的重要结构件，如车辆和发动机的传动件；汽轮发电机的转子、主轴、重载荷的传动轴，大断面零件。

42CrMo：特性及适用范围：特性强度、淬透性高，韧性好，淬火时变形小，高温时有高的蠕变强度和持久强度。

适用范围用于制造要求较35CrMo钢强度更高和调质截面更大的锻件，如机车牵引用的大齿轮、增压器传动齿轮、压力容器齿轮、后轴、受载荷极大的连杆及弹簧夹，也可用于2000m以下石油深井钻杆接头与打捞工具，并且可以用于折弯机的模具等。

40Cr：特性及用途特性中碳调制钢，冷镦模具钢。

该钢价格适中，加工容易，经适当的热处理以后可获得一定的韧性、塑性和耐磨性。

正火可促进组织球化，改进硬度小于160HBS毛坯的切削性能。

在温度550~570℃进行回火，该钢具有最佳的综合力学性能。

该钢的淬透性高于45钢，适合于高频淬火，火焰淬火等表面硬化处理等。

适用范围这种钢经调质后用于制造承受中等负荷及中等速度工作的机械零件，如汽车的转向节、后半轴以及机床上的齿轮、轴、蜗杆、花键轴、顶尖套等；经淬火及中温回火后用于制造承受高负荷、冲击及中等速度工作的零件，如齿轮、主轴、油泵转子、滑块、套环等；经淬火及低温回火后用于制造承受重负荷、低冲击及具有耐磨性、截面上实体厚度在25mm以下的零件，如蜗杆、主轴、轴、套环等；经调质并高频表面淬火后用于制造具有高的表面硬度及耐磨性而无很大冲击的零件，如齿轮、套筒、轴、主轴、曲轴、心轴、销子、连杆、螺钉、螺帽、进气阀等。

火力发电厂常见金属材料硬度值范围
1.碳钢：碳钢是火力发电厂常用的材料之一，其硬度值范围在
HB120-300之间。

碳钢硬度主要取决于碳含量，碳含量越高，硬度也越高。

2.不锈钢：不锈钢由于添加了铬和镍等合金元素，具有良好的耐腐蚀性，在火力发电厂中也广泛应用。

不锈钢的硬度值范围在HB150-320之间，不同牌号的不锈钢硬度也会有所差异。

3.铸铁：铸铁是一种常见的材料，在火力发电厂中通常用于制作重负
载零部件。

铸铁的硬度值范围在HB100-300之间，不同类型的铸铁硬度也
有所不同。

4.铝合金：铝合金由于具有较低的密度和良好的导电性，被广泛应用
于火力发电厂的导线及散热片等零部件中。

铝合金的硬度值范围在HB50-170之间，不同牌号和状态的铝合金硬度也会有所差异。

5.铜合金：铜合金具有良好的导电性和导热性，在火力发电厂中常用
于电气设备、冷凝器等零部件。

铜合金的硬度值范围在HB40-150之间，
不同种类和配方的铜合金硬度也有所差异。

除了以上常见的金属材料外，火力发电厂还会使用一些特殊合金材料，如镍基合金、钴基合金等。

这些合金材料的硬度值范围因其复杂的化学组
成而具有很大的差异。

总结起来，火力发电厂常见金属材料的硬度值范围主要受材料种类、
配方以及用途等因素的影响。

以上所述仅是一些常见金属材料的硬度值范围，具体的数值还需根据具体的材料和规范进行确定。

史上最全的各类木材硬度表一张很形象的木材硬度表，各种美好温暖的木头色系。

木纹、硬度、色彩一目了然。

可以看到木材硬度排在前三位的紫檀、龙凤檀、和檀木。

木材硬度最低的为非洲轻木和椴木。

图中的单位是詹氏硬度（Janka Hardness），测试方法是用压力器将直径11.28毫米的钢珠压入木材中，深度达钢珠高度一半时所需要的荷载。

美国常用红橡木的1290bf硬度作为比较值，并不是越硬的木材越贵或越好，比如胡桃木比红橡木要软，但价格却贵得多。

另外大多超硬木材都是需要保护的珍惜材种。

紫檀（Pterocarpus santalinus）产地：印度南部迈索尔邦心边材区别明显，边材狭，白色，边材至心材急变；新伐材的心材桔红色，时久，则变为红葡萄酒色，其色为紫黑色或几乎是黑色。

有光泽，纹理斜，结构累赘，断面致密，散孔材。

管孔中等至小或很少，肉眼下勉强可见。

管孔内不含侵填体，多含红褐树胶或白色沉积物或否，木射线极细，放大镜下不明晰稍密。

材性：干燥困难，缓慢，但少开裂，心材对树木腐菌、白蚁和其他虫害有免疫力，耐久性强，故在使用上不需要防腐处理。

木材坚韧，木材坚韧、极硬、极硬。

斜纹理。

檀香（Santalum album）产地：印度、东南亚、澳大利亚边材白色、无气味、心材，新砍时为淡黄褐色，暴露大气中变为暗褐色，时间长久后则为暗红褐色，多少有点阴晦的光泽，木材香馥郁，这种特殊芬芳经千年不散。

无特殊滋味，偶而在径切面呈现弱的波状纹理或稀有鸟眼花纹，结构极细而均匀。

散孔材。

木射线很细在放大镜下可见。

材性：材质细而重，含水量12%时，密度为0.92g/cm3,硬度中等至硬,纹理直或稍具波浪形、致密。

干燥缓慢，耐久性强。

乌木（Diospyros ebemum）产地：印度、斯里兰卡心边材区别明显，边材白色或黄白色，宽。

心材黑玉色，间以淡黑色条纹。

木材在磨光后，出现黑金属光泽，加工面坚硬光滑，纹理直至不规则或波状，结构极细，致密而均匀，无特殊气味，木射线很细，心材呈细的带白色的带。

硬度换算表及常识根据德国标准DIN50150,以下是常用范围的钢材抗拉强度与维氏硬度、布氏硬度、洛氏硬度的对照表。

硬度日常生活中，人们对材料的评价往往爱用“软”、“硬”来描述，如铅就被认为软，钢就被认为硬。

实际上，“软”、“硬”与前面我们所讲的材料的强度密切相关。

在工程上，为了在不破坏工件的情况下，方便地成批检验产品的质量，在对结构材料的性能评价上，还确定了“硬度”这样一个性能指标。

本质上一般可以认为，硬度是指材料表面上不大的体积内抵抗变形或破裂的能力。

根据不同的实验方法，硬度值的物理意义有所不同。

如压入法的硬度值是材料表面抵抗另一物体压入时所引起的塑性变形抗力；刻划法硬度值表示材料表面局部破裂的能力。

在生产上使用最广泛的是静负荷压入法试验，根据压头形状、材料及加载大小的不同，硬度可有布氏硬度、洛氏硬度、维氏硬度和显微硬度，它们适用于不同的材料。

各种硬度的压头形状、材料、载荷、运用范围等见表3-1。

硬度對照表(鋼之勃氏硬度與其他硬度值之換算表)∙表中( )內的數字不常用∙洛氏硬度計上刻度A、B、C是使用鑽石圓錐壓凹器(brale)∙此表摘自JIS鋼鐵手冊(1980)版資料钢材的常用硬度金属材料抵抗硬的物体压陷表面的能力，称为硬度。

根据试验方法和适用范围不同，硬度又可分为布氏硬度、洛氏硬度、维氏硬度、肖氏硬度、显微硬度和高温硬度等。

对于管材一般常用的有布氏、洛氏、维氏硬度三种。

A、布氏硬度（HB）用一定直径的钢球或硬质合金球，以规定的试验力（F）压入式样表面，经规定保持时间后卸除试验力，测量试样表面的压痕直径（L）。

布氏硬度值是以试验力除以压痕球形表面积所得的商。

以HBS（钢球）表示，单位为N/mm2(MPa)。

其计算公式为：式中：F--压入金属试样表面的试验力，N；D--试验用钢球直径，mm；d--压痕平均直径，mm。

测定布氏硬度较准确可靠，但一般HBS只适用于450N/mm2（MPa）以下的金属材料，对于较硬的钢或较薄的板材不适用。
