(最新)涵洞台背回填技术交底

喀麦隆克里比疏港高速公路一期工程（涵洞台背回填）施工技术交底书项目部名称：中铁五局机械化公司喀麦隆项目部交底内容范围：涵洞台背回填施工交底对象范围：涵洞台背回填施工班组编写人：审核人：接受交底方代表签字：共印份2016年月日编制涵洞台背回填技术交底工程名称疏港高速公路 LJ-2 施工单位中铁五局机械化公司分部工程涵洞工程分项工程涵洞台背回填交底主持人交底日期交底部门交底地点接受交底人签名姓名职务代表部门班组姓名职务代表部门班组一、施工工艺流程施工准备--- 测量放样及基底填前压实 ---分层填筑压实2、施工方法1、箱型涵涵洞两侧过渡段范围采用小片石回填至涵洞内上净空高度处，圆管涵两侧过渡段采用小片石回填至管座顶位置；其余部位采用现场红土砾石回填，涵洞断面如下图所示：2、施工准备对涵洞基坑内积水进行疏浚，基底不得有淤泥废旧模板钢筋等杂物，设置排水沟，使基坑水能顺利排出，基底标高与图纸基底标高相符合，基坑底每侧宽度为2m，便于小型压实机械操作。

确认涵洞伸缩缝及防水施工完毕，且涵洞墙身砼强度达到设计强度的85%。

垃圾及积水清除完毕后向质检工程师报检，对涵洞进行整体验收，验收合格后才能进行下道工序。

涵洞基坑采用1:1 放坡，分层回填，每层压实厚度 15cm，在涵洞墙身部位竖向标记 15cm 控制线。

3、测量放样及基底填前压实涵洞填筑前放出路基中心线及路基边线，并做好标记，填筑前对基底进行压实处理，压实度不小于 90%，验收合格后方可进行下道工序施工。

4、分层填筑压实回填材料选取现场红土砾石，红土砾石分层摊铺，每层虚铺厚度 20cm，也可根据现场土质及压实情况对虚铺厚度进行调整。

涵洞两侧应进行对称回填，为利于排水，需设置 2%双向横坡。

每层应于两侧各超填宽出设计宽度 30cm，机械配合人工进行平整并控制好填筑厚度。

采用小型压路机进行压实，第一遍采用无振动静压，然后先慢后快，由弱振到强振，行驶速度宜先慢后快，最快行驶速度控制在 4km/h，小型压路机轮迹重叠 0.4m-0.5m，碾压由涵洞两侧向涵洞中心线方向进行碾压，距台背20cm 处采用平板振动夯人工夯实，应达到无漏压无死角。

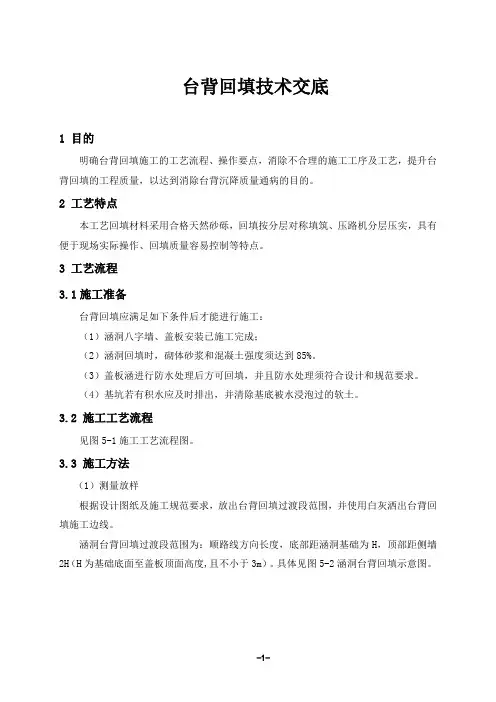

台背回填技术交底1 目的明确台背回填施工的工艺流程、操作要点，消除不合理的施工工序及工艺，提升台背回填的工程质量，以达到消除台背沉降质量通病的目的。

2 工艺特点本工艺回填材料采用合格天然砂砾，回填按分层对称填筑、压路机分层压实，具有便于现场实际操作、回填质量容易控制等特点。

3 工艺流程3.1施工准备台背回填应满足如下条件后才能进行施工：（1）涵洞八字墙、盖板安装已施工完成；（2）涵洞回填时，砌体砂浆和混凝土强度须达到85%。

（3）盖板涵进行防水处理后方可回填，并且防水处理须符合设计和规范要求。

（4）基坑若有积水应及时排出，并清除基底被水浸泡过的软土。

3.2 施工工艺流程见图5-1施工工艺流程图。

3.3 施工方法（1）测量放样根据设计图纸及施工规范要求，放出台背回填过渡段范围，并使用白灰洒出台背回填施工边线。

涵洞台背回填过渡段范围为：顺路线方向长度，底部距涵洞基础为H，顶部距侧墙2H（H为基础底面至盖板顶面高度,且不小于3m）。

具体见图5-2涵洞台背回填示意图。

图5-1施工工艺流程图图5-2 涵洞台背回填示意图（2）基坑开挖根据回填范围进行开挖，开挖采用挖掘机配合人工的方式，结构物50cm范围内使用人工进行开挖，避免机械对结构物造成破坏。

将台背回填施工范围内的非适用性材料清理干净，并开挖好临时排水沟，将地表水引至施工范围外。

场地清理完后，对原地面进行碾压，压实度要求为不小于90%。

当地形坡率陡于1:5时，清除原地面植被后，用推土机或人工挖台阶，台阶宽度不小于2m，台阶高度不大于1m，做成2%～4%的向内倾斜坡，涵洞底部宽度不小于3m。

图5-4台阶开挖（3）回填透水性材料使用油漆在涵洞墙面画出水平横线，每15cm一道，并在横线上标注出填筑层次，台背回填分层的压实厚度控制为15cm一层，松铺厚度控制为不大于20cm。

如图5-5分层刻度。

图5-5分层刻度（4）分层摊铺，分层碾压摊铺：采用机械辅以人工进行摊铺，不平的部位人工进行找平。

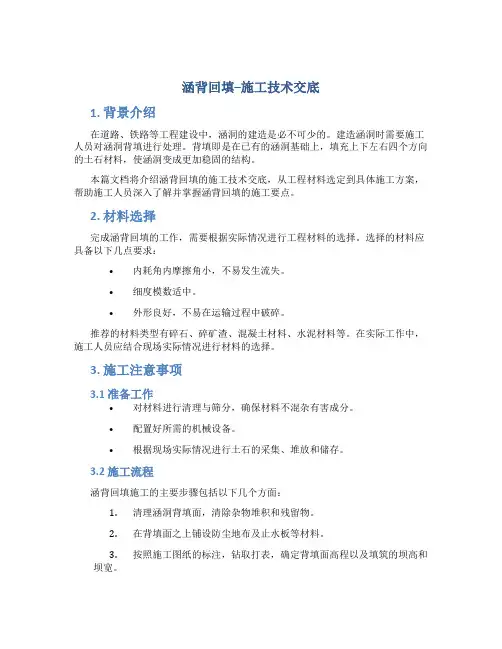

涵背回填–施工技术交底1. 背景介绍在道路、铁路等工程建设中，涵洞的建造是必不可少的。

建造涵洞时需要施工人员对涵洞背填进行处理。

背填即是在已有的涵洞基础上，填充上下左右四个方向的土石材料，使涵洞变成更加稳固的结构。

本篇文档将介绍涵背回填的施工技术交底，从工程材料选定到具体施工方案，帮助施工人员深入了解并掌握涵背回填的施工要点。

2. 材料选择完成涵背回填的工作，需要根据实际情况进行工程材料的选择。

选择的材料应具备以下几点要求：•内耗角内摩擦角小，不易发生流失。

•细度模数适中。

•外形良好，不易在运输过程中破碎。

推荐的材料类型有碎石、碎矿渣、混凝土材料、水泥材料等。

在实际工作中，施工人员应结合现场实际情况进行材料的选择。

3. 施工注意事项3.1 准备工作•对材料进行清理与筛分，确保材料不混杂有害成分。

•配置好所需的机械设备。

•根据现场实际情况进行土石的采集、堆放和储存。

3.2 施工流程涵背回填施工的主要步骤包括以下几个方面：1.清理涵洞背填面，清除杂物堆积和残留物。

2.在背填面之上铺设防尘地布及止水板等材料。

3.按照施工图纸的标注，钻取打表，确定背填面高程以及填筑的坝高和坝宽。

4.涵内筑坝，进行露出土面上下修整。

5.进行填筑，从下至上进行分层压实，每层压实后验方，保证每一层填充质量。

6.涵背回填完成后，对施工产生的废料和垃圾进行清理和处理。

3.3 安全措施在涵背回填的施工中，需要注意以下安全措施。

•施工现场必须在安全的范围内进行施工，以保证人员的生命安全。

•施工人员必须佩戴安全帽，并严格遵守操作规程和安全制度。

•设备操作必须熟练并经过培训认证。

•严格按照规定配备消防器材。

4. 结论涵背回填是涵洞建造中的一个重要的施工环节，其质量直接关系到涵洞的使用寿命和稳定性。

在涵背回填的施工过程中，施工人员应在材料的选择、施工流程、安全措施等方面进行充分考虑。

只有这样，才能真正保障涵洞的安全和稳固。

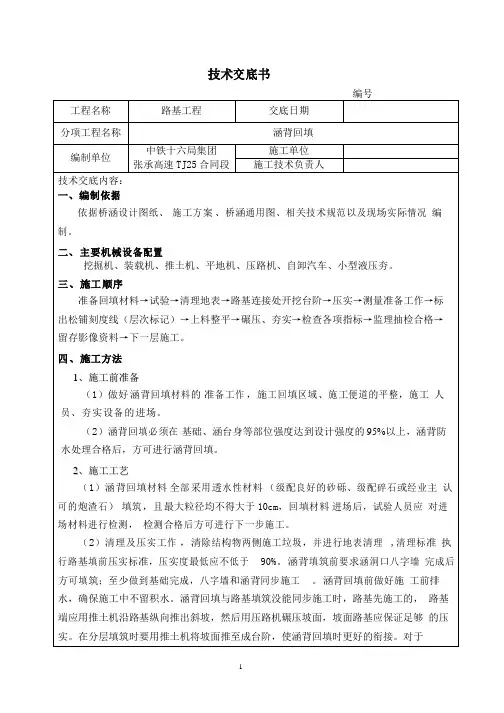

技术交底书坡面较陡的，则应按要求开台阶，其效果满总监理和业主要求。

（3）测量准备工作， 由测量人员首先进行标高测量，计算填筑高度，计算总填筑 层数，并经监理工程师认可后，用红白漆标注在涵背上(每 15cm 一道红白相间标刻出来) ，每涵背墙的左、中、右各一道标尺，并在每标尺顶端用红漆喷涂结构物桩号，便于在 影像资料有追塑性。

（4）摊铺回填材料，采用机械将回填材料先大致平整后，再人工按照测量人员标出 的压实刻度线将回填材料整平，平整至符合纵、横坡要求，严禁超厚（注：控制松铺厚 度控制在 20cm ）。

回填范围：涵背填料顺线路方向长度不小于 5m ；底面距基础外边缘不 小于 2m 。

（即回填区见下图）≥5m涵背回填区域4%1.0m≥2m（5）碾压及夯实，涵背回填应严格按照设计要求每 20cm 一层进行水平分层填筑、 压实（夯实不留缺口，确保达到涵背回填压实度要求），且两边对称进行回填，并严格按 分层厚度填筑。

当场地条件限制时可采用横向辗压法，以使压路机尽量靠近涵背辗压， 若大型压实机械不能靠近时可采用人工清理配合液压打夯机辗压，采取薄填多压（夯） 的方法进行处理，可消除压实盲区；小型液压夯使用要求每填一米补夯一次，夯击效果 由试验决定。

（6）压实度的检测，根据以往经验待压实度达到要求后，先自检待自检合格后，经 监理工程师再次检测合格后方可填筑下一层（压实度要求≥96%，沉降差≤2mm ）。

五 、施工技术要求1、涵背回填时不得采用含有泥草、腐殖物或冻土块的砂砾石回填。

2、涵背填土应设专人指挥、负责。

0.6m3、涵背填土的顺序应符合设计要求，涵背填土应在盖板安装及沉降缝的防水处理完成后再做施工，回填时必须两侧平衡地进行施工。

六、质量保证措施1、回填时，应严格按照测量人员标出的松铺线摊铺整平。

2、碾压时，应根据材料的性能及机械性能，选用较合适的机械碾压、夯实。

3、涵背分层回填的压实度必须≥96%；若采用沉降差检测，必须采用高精度水准仪检测，频率每侧每层左、中、右至少测3点，沉降差≤2mm。

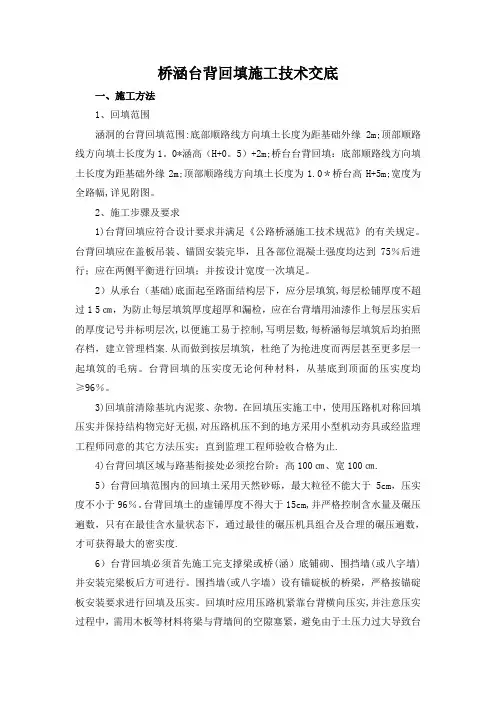

桥涵台背回填施工技术交底一、施工方法1、回填范围涵洞的台背回填范围:底部顺路线方向填土长度为距基础外缘2m;顶部顺路线方向填土长度为1。

0*涵高（H+0。

5）+2m;桥台台背回填：底部顺路线方向填土长度为距基础外缘2m;顶部顺路线方向填土长度为1.0＊桥台高H+5m;宽度为全路幅,详见附图。

2、施工步骤及要求1)台背回填应符合设计要求并满足《公路桥涵施工技术规范》的有关规定。

台背回填应在盖板吊装、锚固安装完毕，且各部位混凝土强度均达到75％后进行；应在两侧平衡进行回填；并按设计宽度一次填足。

2）从承台（基础)底面起至路面结构层下，应分层填筑,每层松铺厚度不超过1 5㎝，为防止每层填筑厚度超厚和漏检，应在台背墙用油漆作上每层压实后的厚度记号并标明层次,以便施工易于控制,写明层数,每桥涵每层填筑后均拍照存档，建立管理档案.从而做到按层填筑，杜绝了为抢进度而两层甚至更多层一起填筑的毛病。

台背回填的压实度无论何种材料，从基底到顶面的压实度均≥96％。

3)回填前清除基坑内泥浆、杂物。

在回填压实施工中，使用压路机对称回填压实并保持结构物完好无损,对压路机压不到的地方采用小型机动夯具或经监理工程师同意的其它方法压实；直到监理工程师验收合格为止.4)台背回填区域与路基衔接处必须挖台阶：高100㎝、宽100㎝.5）台背回填范围内的回填土采用天然砂砾，最大粒径不能大于5cm，压实度不小于96％。

台背回填土的虚铺厚度不得大于15cm,并严格控制含水量及碾压遍数，只有在最佳含水量状态下，通过最佳的碾压机具组合及合理的碾压遍数，才可获得最大的密实度.6）台背回填必须首先施工完支撑梁或桥(涵）底铺砌、围挡墙(或八字墙)并安装完梁板后方可进行。

围挡墙(或八字墙）设有锚碇板的桥梁，严格按锚碇板安装要求进行回填及压实。

回填时应用压路机紧靠台背横向压实,并注意压实过程中，需用木板等材料将梁与背墙间的空隙塞紧，避免由于土压力过大导致台身出现裂缝。

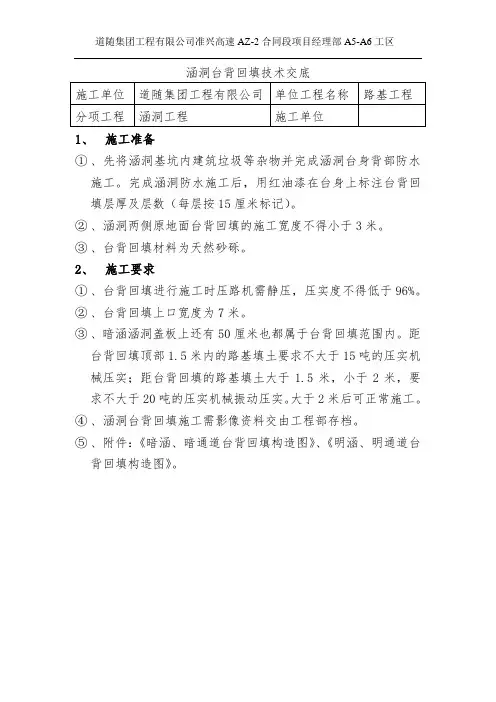

道随集团工程有限公司准兴高速AZ-2合同段项目经理部A5-A6工区
涵洞台背回填技术交底
1、施工准备
①、先将涵洞基坑内建筑垃圾等杂物并完成涵洞台身背部防水
施工。

完成涵洞防水施工后，用红油漆在台身上标注台背回填层厚及层数（每层按15厘米标记）。

②、涵洞两侧原地面台背回填的施工宽度不得小于3米。

③、台背回填材料为天然砂砾。

2、施工要求
①、台背回填进行施工时压路机需静压，压实度不得低于96%。

②、台背回填上口宽度为7米。

③、暗涵涵洞盖板上还有50厘米也都属于台背回填范围内。

距
台背回填顶部1.5米内的路基填土要求不大于15吨的压实机械压实；距台背回填的路基填土大于1.5米，小于2米，要求不大于20吨的压实机械振动压实。

大于2米后可正常施工。

④、涵洞台背回填施工需影像资料交由工程部存档。

⑤、附件：《暗涵、暗通道台背回填构造图》、《明涵、明通道台
背回填构造图》。

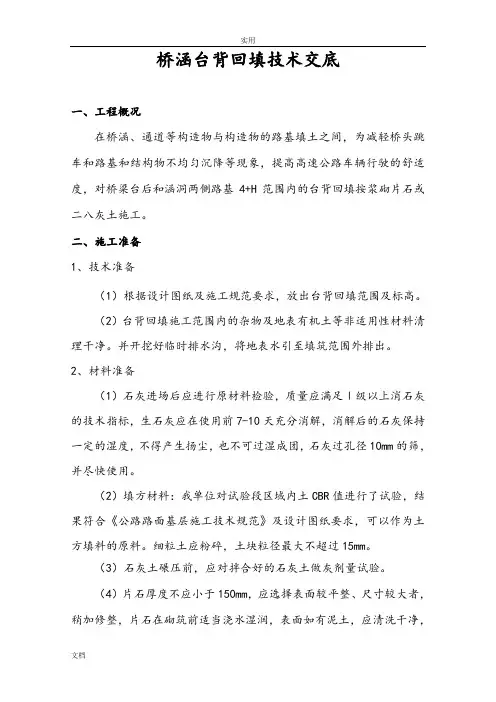

桥涵台背回填技术交底一、工程概况在桥涵、通道等构造物与构造物的路基填土之间，为减轻桥头跳车和路基和结构物不均匀沉降等现象，提高高速公路车辆行驶的舒适度，对桥梁台后和涵洞两侧路基4+H范围内的台背回填按浆砌片石或二八灰土施工。

二、施工准备1、技术准备（1）根据设计图纸及施工规范要求，放出台背回填范围及标高。

（2）台背回填施工范围内的杂物及地表有机土等非适用性材料清理干净。

并开挖好临时排水沟，将地表水引至填筑范围外排出。

2、材料准备（1）石灰进场后应进行原材料检验，质量应满足Ⅰ级以上消石灰的技术指标，生石灰应在使用前7-10天充分消解，消解后的石灰保持一定的湿度，不得产生扬尘，也不可过湿成团，石灰过孔径10mm的筛，并尽快使用。

（2）填方材料：我单位对试验段区域内土CBR值进行了试验，结果符合《公路路面基层施工技术规范》及设计图纸要求，可以作为土方填料的原料。

细粒土应粉碎，土块粒径最大不超过15mm。

（3）石灰土碾压前，应对拌合好的石灰土做灰剂量试验。

（4）片石厚度不应小于150mm，应选择表面较平整、尺寸较大者，稍加修整，片石在砌筑前适当浇水湿润，表面如有泥土，应清洗干净，卵形或薄片、风化剥落、受腐蚀严重的石料不得使用。

（5）砂：采用中（粗）砂，砂的含泥量不得大于5%。

（6）水泥：每批水泥均应有生产厂家的出厂合格证，并且水泥存储期不能超过三个月。

水泥储存在通风良好处，并做好防潮防水措施，结块的水泥严禁使用。

（7）拌合水：使用经化验合格后的水或饮用水，不得使用田间地头的沟渠水。

（8）砂浆：使用经试验确定并审批的配合比，严格采用质量比配料，用机械拌合，严禁用人工拌合砂浆。

砂浆需要具有良好的和易性，稠度宜在50mm-70mm间。

砂浆拌和时间不能少于3 min，并且必须保证在搅拌后3-4小时内用完。

每个施工班组每天至少做两组砂浆试件。

试件安排专人制作，建立试件台帐，制作好的试件要及时送交项目部试验室养护，施工现场内不得出现超出养护期的试件。

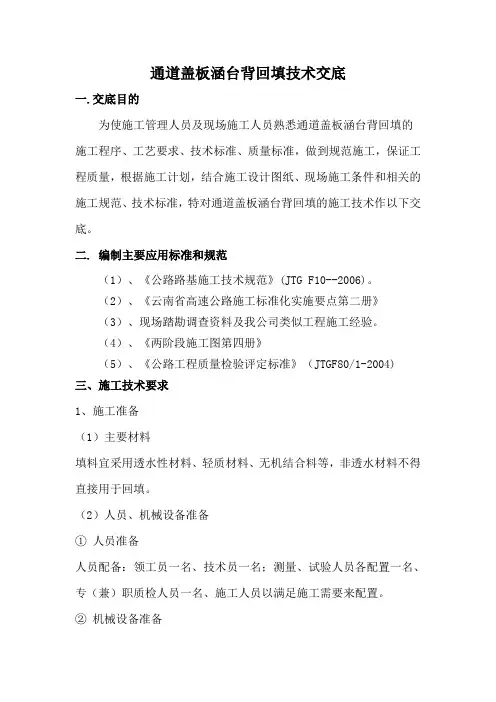

通道盖板涵台背回填技术交底一.交底目的为使施工管理人员及现场施工人员熟悉通道盖板涵台背回填的施工程序、工艺要求、技术标准、质量标准，做到规范施工，保证工程质量，根据施工计划，结合施工设计图纸、现场施工条件和相关的施工规范、技术标准，特对通道盖板涵台背回填的施工技术作以下交底。

二. 编制主要应用标准和规范（1）、《公路路基施工技术规范》(JTG F10--2006)。

（2）、《云南省高速公路施工标准化实施要点第二册》（3）、现场踏勘调查资料及我公司类似工程施工经验。

（4）、《两阶段施工图第四册》（5）、《公路工程质量检验评定标准》（JTGF80/1-2004)三、施工技术要求1、施工准备（1）主要材料填料宜采用透水性材料、轻质材料、无机结合料等，非透水材料不得直接用于回填。

（2）人员、机械设备准备①人员准备人员配备：领工员一名、技术员一名；测量、试验人员各配置一名、专（兼）职质检人员一名、施工人员以满足施工需要来配置。

②机械设备准备挖掘机、装载机、自卸汽车、压路机、洒水车、小型夯实机等。

2、施工工艺（1）、工艺流程：测量放样→基底清理碾压→碎石土分层回填压实（2）、施工方法及施工要点①、回填施工前,根据松铺系数,把每层填筑的压实厚度、松铺厚度在结构物墙身上分左、中、右用红油漆划出标线。

②、基底清理碾压：回填前应将基础两边底面或原地面的浮土、杂物和积水清除干净，将基础两边底面反挖60cm后用压路机碾压密实达规范和设计要求的压实度，并按设计要求对结构物墙身与回填土接触面做防腐处理。

③、分层回填压实方法：对于盖板涵及通道台背回填长度为底宽4m，回填前开挖台阶，台阶按照高20cm，宽200cm设置（设置为内倾2%的坡度）；基础底到原地面按1:1挖台阶，原地面至路床顶按1:1.5挖台阶。

回填原则为分层对称回填，高差应不大于50cm,同时分层回填压实厚度须达到96％以上。

④分层回填压实1）选用透水性好的非盐渍土材料进行回填。

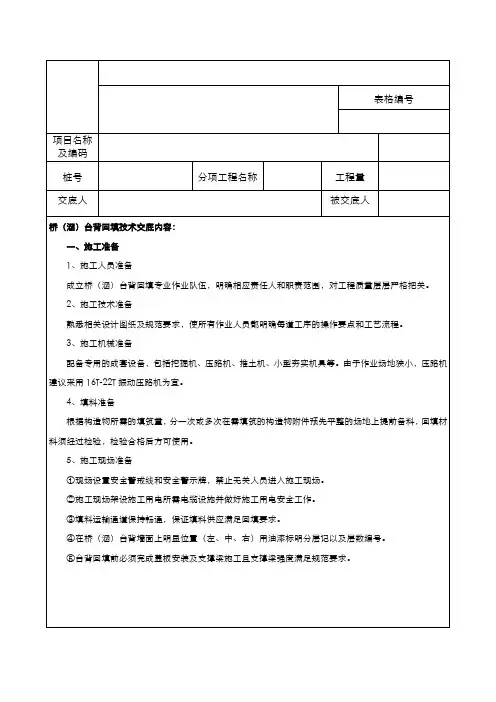

表格编号项目名称及编码桩号分项工程名称工程量交底人被交底人桥（涵）台背回填技术交底内容：一、施工准备1、施工人员准备成立桥（涵）台背回填专业作业队伍，明确相应责任人和职责范围，对工程质量层层严格把关。

2、施工技术准备熟悉相关设计图纸及规范要求，使所有作业人员都明确每道工序的操作要点和工艺流程。

3、施工机械准备配备专用的成套设备，包括挖掘机、压路机、推土机、小型夯实机具等。

由于作业场地狭小，压路机建议采用16T-22T振动压路机为宜。

4、填料准备根据构造物所需的填筑量，分一次或多次在需填筑的构造物附件预先平整的场地上提前备料，回填材料须经过检验，检验合格后方可使用。

5、施工现场准备①现场设臵安全警戒线和安全警示牌，禁止无关人员进入施工现场。

②施工现场架设施工用电所需电缆设施并做好施工用电安全工作。

③填料运输通道保持畅通，保证填料供应满足回填要求。

④在桥（涵）台背墙面上明显位臵（左、中、右）用油漆标明分层记以及层数编号。

⑤台背回填前必须完成盖板安装及支撑梁施工且支撑梁强度满足规范要求。

二、施工流程三、施工要点1、台（涵）隐蔽工程验收回填前需进行隐蔽工程的验收，重点检查涵管接头的处理、沉降缝的处理、基坑积水、防水层涂刷及淤泥清除等相关隐蔽工程质量，检查合格后方可进行台背回填施工。

2、回填范围由测量人员定出台背填土的边界线，并在设计基础上加宽50cm，以保证边坡的压实。

桥（涵）台填土的每侧长度均应符合设计规定，设计未规定时，应不小于墙身填土高度的1～2倍，桥（涵）台背回填土应顺路线方向，自台身起，其填土长度在顶面应不小于桥台高度加2米，底面不应小于2米。

锥坡土应与台背填土同时进行，并应按设计宽度一次填筑，回填应确保和路基压实区域相衔接。

3、基底处理桥（涵）台背回填区域清理时应将回填范围内的地基表土、杂物、松软土体、腐殖土等全部清理出基坑回填范围，确保回填区域表面平整，并做好基坑防排水工作。

基础顶面以下可以回填路基相同填料或普通土，压实度不得小于94%，构造物基础顶面以上及锥坡回填压实度均不得小于96%。

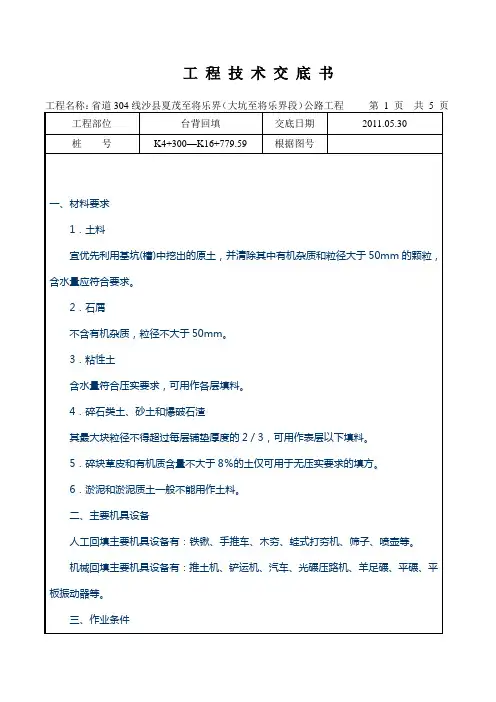

工程技术交底书
注：工程技术交底书一式三份，交底人一份，被交底人一份，现场负责人一份。

工程技术交底书
注：工程技术交底书一式三份，交底人一份，被交底人一份，现场负责人一份。

工程技术交底书
注：工程技术交底书一式三份，交底人一份，被交底人一份，现场负责人一份。

工程技术交底书
注：工程技术交底书一式三份，交底人一份，被交底人一份，现场负责人一份。

工程技术交底书
注：工程技术交底书一式三份，交底人一份，被交底人一份，现场负责人一份。

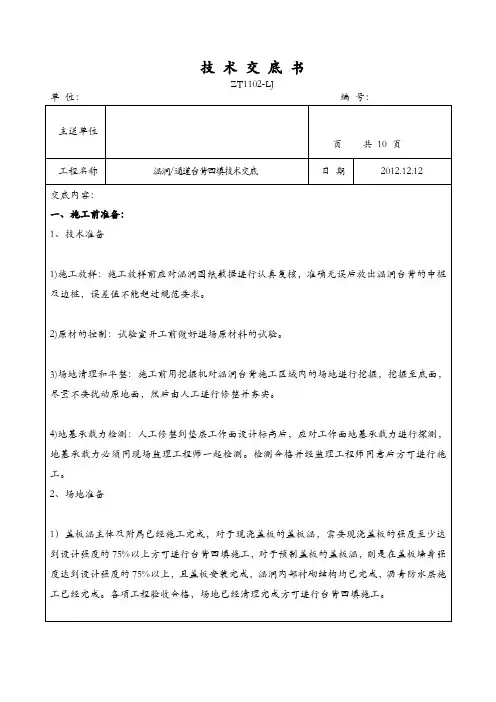

涵洞台背回填技术交
底
------------------------------------------作者xxxx
------------------------------------------日期xxxx
ＺＴ１102—ＬJ
单位：
2 / 4编制：复核：签收：年月日
注：1、对重点工程、关键部位及质量要求高的特殊工程除口头交底外，还要以书面形式进行技术交底。

2、“技术交底书”一式两份，一份交施工单位作为施工依据，一份留存备查，并办理交接手续。

ＺＴ１102—ＬJ 单位：
4 / 4编制：复核：签收：年月日
注：1、对重点工程、关键部位及质量要求高的特殊工程除口头交底外，还要以书面形式进行技术交底。

2、“技术交底书”一式两份，一份交施工单位作为施工依据，一份留存备查，并办理交接手续。

施工单位：第1页，共4页
施工单位：第2页，共4页
施工队路基一队编号
名称涵洞台背回填日期
三、主要工序施工方法
(1）、涵洞台身强度达到设计强度的85%以上后，方可进行台背回填，回填时两个台背同时对称分层夯填,两侧台后填土高差不大于50cm。

每层压实厚度不大于
15cm，分层填筑厚度不大于18cm，测量工程师测出基础顶面处及结构物顶面高程，根据回填料的分层厚度，测算出每处结构物的回填层数，在涵台背墙上每隔15cm分左中右由下至上水平用红油漆标出层厚和层数，以利控制填筑厚度，每填筑一层需要对应留下施工照片，做好台账。

划红色标线前保证台背表面已做完沉降缝的防水层。

（2）、将涵洞基坑完全开挖至设计要求，并对基坑进行清理，将原地面的浮土、杂物和积水清理干净，并按设计要求对涵台和回填土接触部位刷双层热沥青进行防水处理。

回填土底部距基础外缘宽度不小于基础厚+0.5m，按1：1的比例放坡至涵台回填高度。
