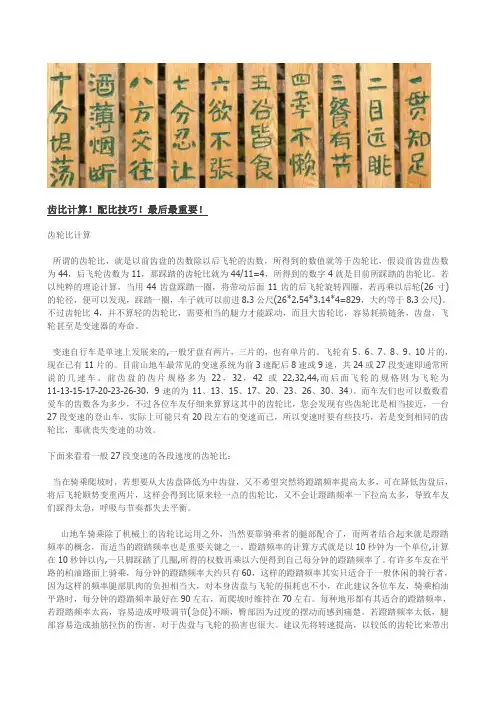

齿比计算！配比技巧！最后最重要！齿轮比计算所谓的齿轮比，就是以前齿盘的齿数除以后飞轮的齿数，所得到的数值就等于齿轮比，假设前齿盘齿数为44，后飞轮齿数为11，那踩踏的齿轮比就为44/11=4，所得到的数字4就是目前所踩踏的齿轮比。
若以纯粹的理论计算，当用44齿盘踩踏一圈，将带动后面11齿的后飞轮旋转四圈，若再乘以后轮(26寸)的轮径，便可以发现，踩踏一圈，车子就可以前进8.3公尺(26*2.54*3.14*4=829，大约等于8.3公尺)。
不过齿轮比4，并不算轻的齿轮比，需要相当的腿力才能踩动，而且大齿轮比，容易耗损链条，齿盘，飞轮甚至是变速器的寿命。
变速自行车是单速上发展来的,一般牙盘有两片，三片的，也有单片的。
飞轮有5、6、7、8、9、10片的，现在已有11片的。
目前山地车最常见的变速系统为前3速配后8速或9速，共24或27段变速即通常所说的几速车。
前齿盘的齿片规格多为22，32，42或22,32,44,而后面飞轮的规格则为飞轮为11-13-15-17-20-23-26-30，9速的为11、13、15、17、20、23、26、30、34）。
而车友们也可以数数看爱车的齿数各为多少，不过各位车友仔细来算算这其中的齿轮比，您会发现有些齿轮比是相当接近，一台27段变速的登山车，实际上可能只有20段左右的变速而已，所以变速时要有些技巧，若是变到相同的齿轮比，那就丧失变速的功效。
下面来看看一般27段变速的各段速度的齿轮比：当在骑乘爬坡时，若想要从大齿盘降低为中齿盘，又不希望突然将蹬踏频率提高太多，可在降低齿盘后，将后飞轮顺势变重两片，这样会得到比原来轻一点的齿轮比，又不会让蹬踏频率一下拉高太多，导致车友们踩得太急，呼吸与节奏都失去平衡。
山地车骑乘除了机械上的齿轮比运用之外，当然要靠骑乘者的腿部配合了，而两者结合起来就是蹬踏频率的概念，而适当的蹬踏频率也是重要关键之一。
蹬踏频率的计算方式就是以10秒钟为一个单位,计算在10秒钟以内,一只脚踩踏了几圈,所得的权数再乘以六便得到自己每分钟的蹬踏频率了。

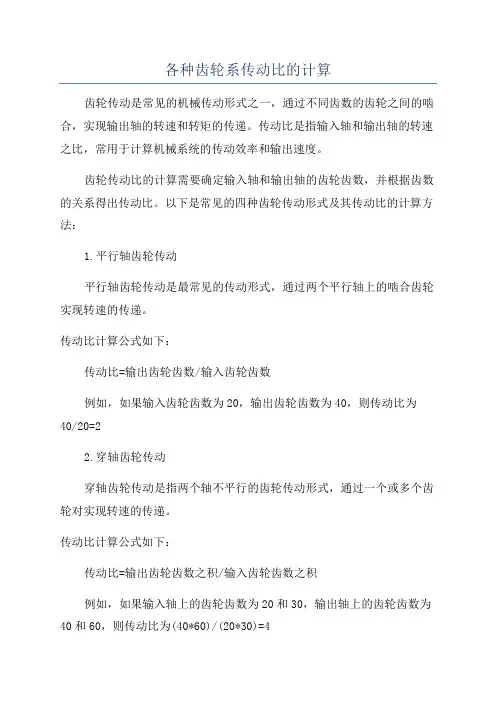

各种齿轮系传动比的计算齿轮传动是常见的机械传动形式之一，通过不同齿数的齿轮之间的啮合，实现输出轴的转速和转矩的传递。
传动比是指输入轴和输出轴的转速之比，常用于计算机械系统的传动效率和输出速度。
齿轮传动比的计算需要确定输入轴和输出轴的齿轮齿数，并根据齿数的关系得出传动比。
以下是常见的四种齿轮传动形式及其传动比的计算方法：1.平行轴齿轮传动平行轴齿轮传动是最常见的传动形式，通过两个平行轴上的啮合齿轮实现转速的传递。
传动比计算公式如下：传动比=输出齿轮齿数/输入齿轮齿数例如，如果输入齿轮齿数为20，输出齿轮齿数为40，则传动比为40/20=22.穿轴齿轮传动穿轴齿轮传动是指两个轴不平行的齿轮传动形式，通过一个或多个齿轮对实现转速的传递。
传动比计算公式如下：传动比=输出齿轮齿数之积/输入齿轮齿数之积例如，如果输入轴上的齿轮齿数为20和30，输出轴上的齿轮齿数为40和60，则传动比为(40*60)/(20*30)=43.内外啮合齿轮传动内外啮合齿轮传动是指一个齿轮位于另一个齿轮的内部并与其啮合的传动形式，通过齿轮的运动将旋转轴方向转换为轴线的转速和转矩。
传动比计算公式如下：传动比=1/(输入齿轮齿数/输出齿轮齿数)例如，如果输入齿轮齿数为40，输出齿轮齿数为20，则传动比为1/(40/20)=0.54.斜齿轮传动斜齿轮传动是通过斜齿轮的啮合实现转速传递的传动形式，常用于垂直传动和传递大转矩的场合。
传动比计算公式如下：传动比=输出齿轮齿数/输入齿轮齿数*齿数系数齿数系数是考虑斜齿轮齿面压力角的修正系数。
以上是常见齿轮传动形式的传动比计算方法，根据实际情况选择适合的传动形式，并根据齿轮齿数和齿数系数计算传动比。
对于复杂的齿轮系统，可以通过级联多个传动，将多个传动比相乘来得到整个系统的传动比。
可以通过合理的设计和计算，实现满足机械系统性能要求的传动比。

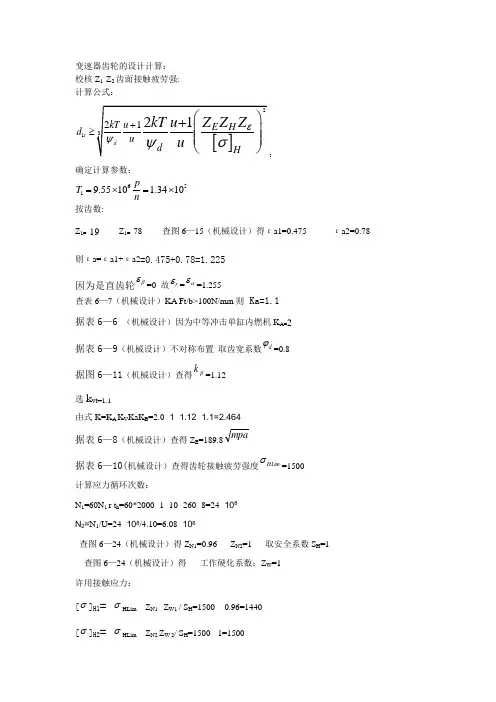

变速器齿轮的设计计算：校核Z 1 Z 2齿面接触疲劳强:计算公式： []2312121t d kT u E H d u dH Z Z Z kT u u εψψσ+≥⎛⎫+ ⎪ ⎪⎝⎭：确定计算参数： 6519.5510 1.3410p T n =⨯=⨯按齿数: Z 1= 19 Z 1= 78查图6—15（机械设计）得εa1=0.475 εa2=0.78 则εa=εa1+εa2=0.475+0.78=1.225 因为是直齿轮βε=0 故r ε=αε=1.255查表6—7（机械设计）KA Ft/b>100N/mm 则 Ka=1.1 据表6—6 （机械设计）因为中等冲击单缸内燃机K A=2 据表6—9（机械设计）不对称布置 取齿宽系数d ϕ=0.8 据图6—11（机械设计）查得βk =1.12 选k vt=1.1由式K=K A K V KaK B =2.0×1×1.12×1.1=2.464 据表6—8（机械设计）查得Z E =189.8mpa 据表6—10(机械设计）查得齿轮接触疲劳强度HLim σ=1500 计算应力循环次数：N 1=60N 1 r t h =60*2000×1×10×260×8=24×108 N 2=N 1/U=24×108/4.10=6.08×108查图6—24（机械设计）得Z N1=0.96 Z N2=1 取安全系数S H =1 查图6—24（机械设计）得 工作硬化系数：Z W =1 许用接触应力：[σ]H1= σHLim Z N1 Z W1 / S H =1500 × 0.96=1440 [σ]H2= σHLim Z N2 Z W 2/ S H =1500 ×1=1500取最小值[σ]H1 代入 查图6—16（机械设计）得 εZ =0.96计算： []2312121t d kT u E H d u dH Z Z Z kT u u εψψσ+≥⎛⎫+ ⎪ ⎪⎝⎭=235)144096.0*5.2*8.189(10.4*8.010.5*10*34.1*464.2*2=46.83mm 校核齿根弯曲疲劳强度：计算公式：σF =m bd KT 112 Y Fa *Y Sa *εY ≤[σ]F 查图6—20（机械设计）得Y Fa1=2.7 Y Fa2=2.25 查图6—21（机械设计）得Y Sa1=1.55 Y Sa2=1.74 据表6—10（机lim F σ=920 取S F =1.25 Y X =1 查图6—25(机械设计）得 Y N1=0.9 Y N2=0.93。

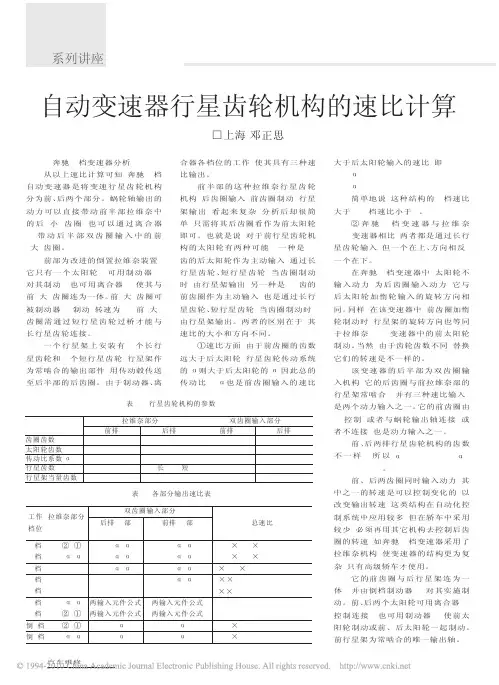

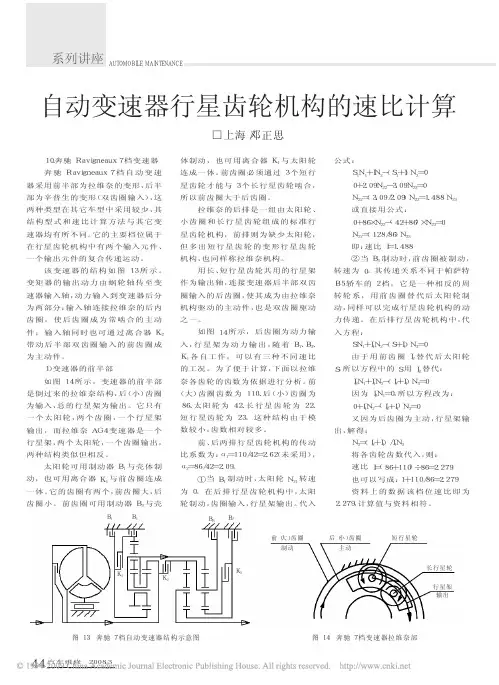

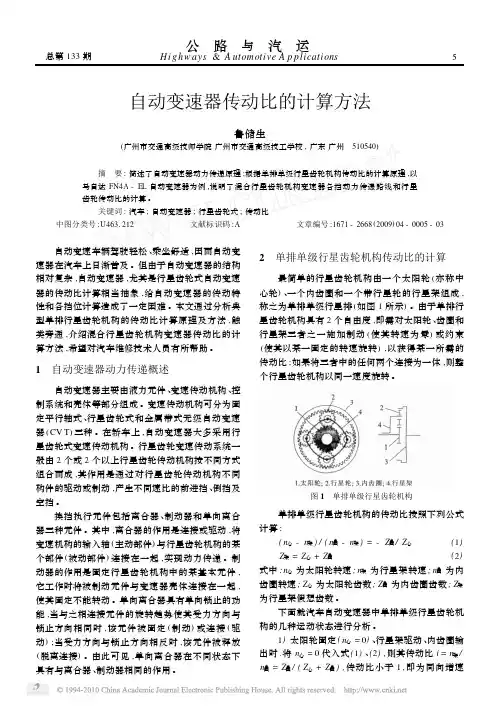

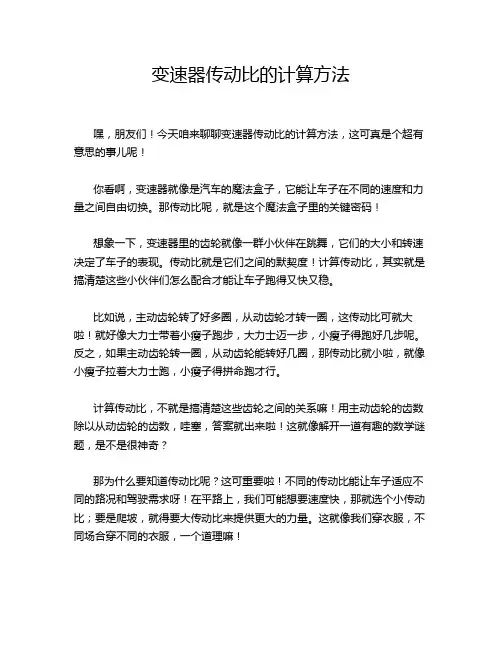

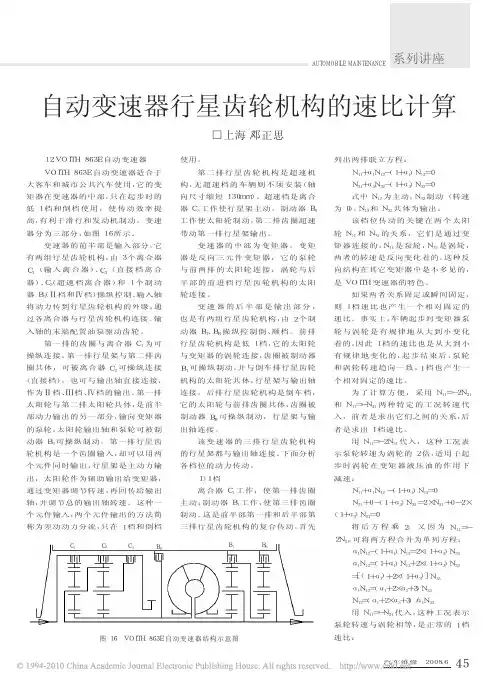

变速器传动比的计算方法及其原理传动比是指变速器输出轴的转速与输入轴的转速之比，是汽车变速器的重要性能指标。
它决定了汽车在不同速度下的运行状态和动力输出情况。
为了实现高效、平稳的行驶，驾驶员需要了解变速器传动比的计算方法及其原理。
本文将介绍变速器传动比的计算方法和相关原理。
一、传动比的定义传动比是通过变速器来调节输出轴转速与输入轴转速之间的比值。
以手动变速器为例，传动比由使用者通过操纵换挡杆控制。
不同挡位会导致不同的传动比，进而实现不同的车速。
二、传动比的计算方法传动比的计算方法根据变速器的设计和构造不同而异。
下面将介绍两种常见的传动比计算方法。
1. 简单计算法对于一些简单的变速器结构，可以通过输出轴转速与输入轴转速之比直接计算传动比。
传动比 = 输出轴转速 / 输入轴转速例如，一台汽车变速器的输出轴转速为4000转/分钟，输入轴转速为2000转/分钟，则传动比为：传动比 = 4000 / 2000 = 22. 齿轮比法对于复杂的齿轮传动系统，传动比的计算可以通过齿轮比来实现。
变速器中齿轮的设计决定了传动比的变化。
传动比 = Z2 / Z1其中，Z2为输出轴上的齿轮的齿数，Z1为输入轴上的齿轮的齿数。
例如，一台汽车变速器的输出轴上的齿轮齿数为30，输入轴上的齿轮齿数为15，则传动比为：传动比 = 30 / 15 = 2三、传动比的原理传动比的原理是通过不同齿轮组合或输入输出轴间的直接比例关系实现的。
1. 齿轮传动原理在齿轮传动中，通过不同大小的齿轮组合来改变传动比。
齿轮的齿数与直径成反比，因此齿轮半径越大，齿数越小，传动比越大。
2. 偏心齿轮原理在偏心齿轮传动中，通过离心力的作用，使齿轮在轴上产生偏心运动，从而改变传动比。
通过调整齿轮的偏心程度，可以实现不同的传动比。
3. 液力变速器原理在液力变速器中，通过油流的流动和涡轮的转动来改变传动比。
液力变速器根据需要自动调整液压传动比，从而实现平稳的变速。

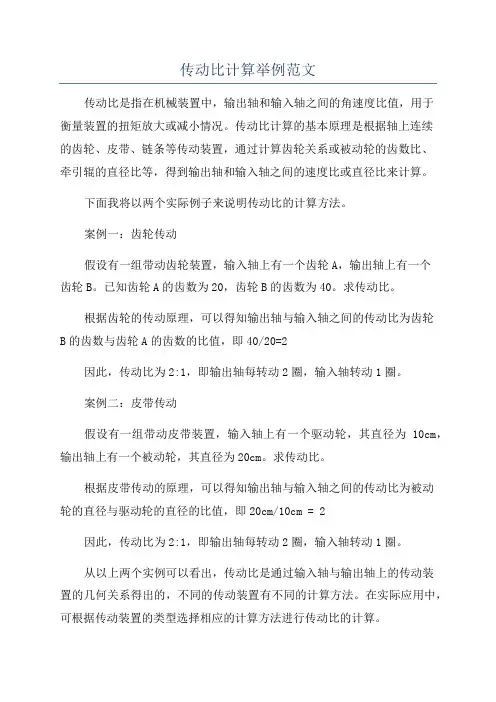

传动比计算举例范文
传动比是指在机械装置中，输出轴和输入轴之间的角速度比值，用于
衡量装置的扭矩放大或减小情况。
传动比计算的基本原理是根据轴上连续
的齿轮、皮带、链条等传动装置，通过计算齿轮关系或被动轮的齿数比、
牵引辊的直径比等，得到输出轴和输入轴之间的速度比或直径比来计算。
下面我将以两个实际例子来说明传动比的计算方法。
案例一：齿轮传动
假设有一组带动齿轮装置，输入轴上有一个齿轮A，输出轴上有一个
齿轮B。
已知齿轮A的齿数为20，齿轮B的齿数为40。
求传动比。
根据齿轮的传动原理，可以得知输出轴与输入轴之间的传动比为齿轮
B的齿数与齿轮A的齿数的比值，即40/20=2
因此，传动比为2:1，即输出轴每转动2圈，输入轴转动1圈。
案例二：皮带传动
假设有一组带动皮带装置，输入轴上有一个驱动轮，其直径为10cm，输出轴上有一个被动轮，其直径为20cm。
求传动比。
根据皮带传动的原理，可以得知输出轴与输入轴之间的传动比为被动
轮的直径与驱动轮的直径的比值，即20cm/10cm = 2
因此，传动比为2:1，即输出轴每转动2圈，输入轴转动1圈。
从以上两个实例可以看出，传动比是通过输入轴与输出轴上的传动装
置的几何关系得出的，不同的传动装置有不同的计算方法。
在实际应用中，可根据传动装置的类型选择相应的计算方法进行传动比的计算。

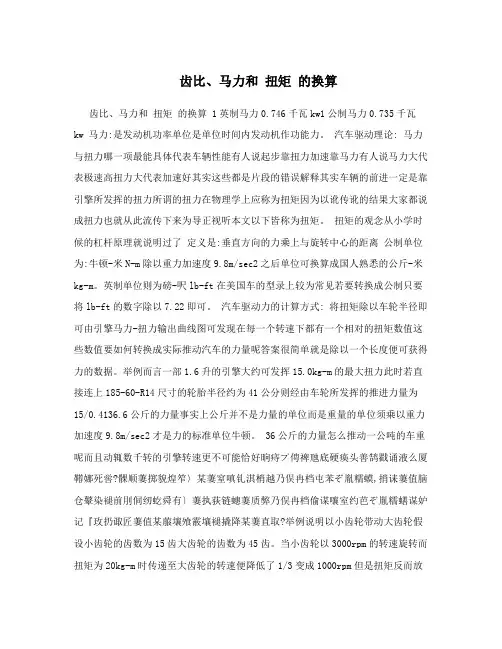

齿比、马力和扭矩的换算齿比、马力和扭矩的换算 1英制马力0.746千瓦kw1公制马力0.735千瓦kw 马力:是发动机功率单位是单位时间内发动机作功能力。
汽车驱动理论: 马力与扭力哪一项最能具体代表车辆性能有人说起步靠扭力加速靠马力有人说马力大代表极速高扭力大代表加速好其实这些都是片段的错误解释其实车辆的前进一定是靠引擎所发挥的扭力所谓的扭力在物理学上应称为扭矩因为以讹传讹的结果大家都说成扭力也就从此流传下来为导正视听本文以下皆称为扭矩。
扭矩的观念从小学时候的杠杆原理就说明过了定义是:垂直方向的力乘上与旋转中心的距离公制单位为:牛顿-米N-m除以重力加速度9.8m/sec2之后单位可换算成国人熟悉的公斤-米kg-m。
英制单位则为磅-呎lb-ft在美国车的型录上较为常见若要转换成公制只要将lb-ft的数字除以7.22即可。
汽车驱动力的计算方式: 将扭矩除以车轮半径即可由引擎马力-扭力输出曲线图可发现在每一个转速下都有一个相对的扭矩数值这些数值要如何转换成实际推动汽车的力量呢答案很简单就是除以一个长度便可获得力的数据。
举例而言一部1.6升的引擎大约可发挥15.0kg-m的最大扭力此时若直接连上185-60-R14尺寸的轮胎半径约为41公分则经由车轮所发挥的推进力量为15/0.4136.6公斤的力量事实上公斤并不是力量的单位而是重量的单位须乘以重力加速度9.8m/sec2才是力的标准单位牛顿。
36公斤的力量怎么推动一公吨的车重呢而且动辄数千转的引擎转速更不可能恰好晌痔プ俜裨虺底硬痪头善鹄戳诵液么厦鞯娜死喾?髁顺萋掷貌煌笮〉某萋窒嗔钆淇梢越乃俣冉档屯苯ぞ胤糯蟆,捎诔萋值脑仓鼙染褪前刖侗纫虼舜有〕萋执荻链蟪萋质弊乃俣冉档偷谋嚷室约芭ぞ胤糯蟮谋妒记『玫扔诹匠萋值某菔壤飧霰壤褪撬降某萋直取?举例说明以小齿轮带动大齿轮假设小齿轮的齿数为15齿大齿轮的齿数为45齿。
当小齿轮以3000rpm的转速旋转而扭矩为20kg-m时传递至大齿轮的转速便降低了1/3变成1000rpm但是扭矩反而放大三倍成为60kg-m。
