路基路面工程第五章 路基防护与加固参考课件

向上文档
5
一、防护与加固的意义
路基防护与加固的意义是：对维护正常的交通运 输，确保行车安全，保证公路使用品质，提高投 资效益，以及保持道路与自然环境协调。
向上文档
6

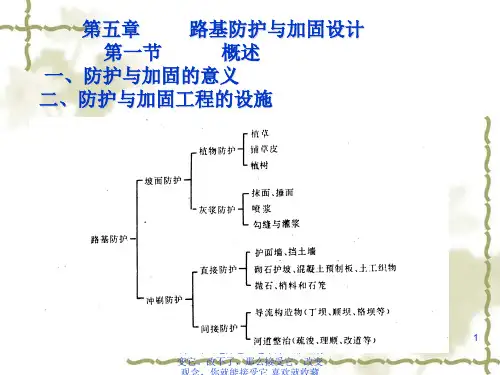

二、路基防护与加固分类
：保护路基边坡表面，以防受到自然 因素的破坏（雨水冲刷、干湿及冷热循环作用， 以及表面风化等）
（堤岸防护与加固）：主要是沿河路 堤，不致受到水流的冲刷、淘空和浸软。
易风化但尚未严重风化的岩石边坡，且坡面较 干燥。对高而陡的边坡、上部岩层较破碎而下 部岩层完整的边坡和需大面积防护的边坡，采 用此种方法较为适宜。对成岩作用差的黏土岩 边坡不宜采用。
喷浆防护厚度一般为5～10 cm。采用的砂浆强 度不应低于M10。喷浆的水泥用量较大，重点 工程可选用。比较经济的砂浆是用水泥、石灰、 河砂及水，按重量比1:1:6:3配合。 喷射混凝土防护厚度以8cm为宜，分2～3次喷 射。混凝土强度不应低于C15。
向上文档
21
土工垫 等 土 工 合 成 材 料 上 铺 设 35cm的种植土层，经过撒种、养护后形成的人 工草皮。
固定草种布
也可称植生带，在土工织物纺织时将草种固定 于土工织物中，然后到现场铺筑以促使草皮生 长的一种土工合成材料草皮制品。
网格固定撒种
要求路基应有适合于边坡土质的断面形式及稳定 边坡坡度。
向上文档
10
§5-2 坡面防护
分类
向上文档
植物防护——有“生命” 防护——土质边坡 工程防护——无机物防护——石质路堑边坡。
11
一、植物防护
适用 主要适用于较缓的土质或严重风化的岩质边坡。
原理
依靠比较发达的根系，深入土层，使表土固结； 植物茎叶覆盖坡面，可以调节表土的湿度，保持 湿润，防止扬尘风蚀； 植被阻滞地面径流，阻止冲刷，有利于水土保持。

（三）浆砌片石或水泥混凝土骨架植物防护
截水骨架防护 适用于缓于1：0.75的土质和全风化岩石边坡。当坡面受水冲刷严重或 潮湿时，坡度应缓于1：1
（四）多边形水泥混凝土空心块植物防护
1.适用于缓于1：0.75的土质和全风化、强风化岩石边坡。并视情况设置浆砌片石或 水泥混凝土骨架。 2.多边形水泥混凝土空心预制块的混凝土强度不应低于C20，厚度不应小于150mm。 空心预制块内应填充种植土，喷播植草。
1.粒料桩
适用于处理松砂、杂填土和粘粒含量不大的普通粘土，亦能有效防止砂土基地 的液化
2.石灰桩
适用于含砂量低，没有滞水砂层的软土
石灰桩，用于挤密软土地层，是近年来在国外广泛应用的一种新方法。石灰桩 主要作用是挤密，而生石灰的吸水、膨胀、发热及离子交换作用、使桩体硬化， 改善了原地基土的性质，此外还可减小因周围土的蠕变所引起的侧向位移。
一、植物防护 （一）植被防护
1.植草
草种根据防护目的、气候、土质、施工季节确定，宜于选用易成活、生长快、根 系发达、叶茎矮或有匍匐茎的多年生草种。宜于选择便于局部生态系统平衡的草 种混播方式。
2.铺草皮
平铺草皮（h草皮厚度 ，草皮边长）
叠铺草皮
方格草皮
适用于需要快速绿化，且坡率缓于1：1的土质边坡和严重风化的软质岩石 边坡。不宜采用喜水、生长在泥沼地的草皮
（三）、抛石或石笼
（四）、浸水挡土墙
பைடு நூலகம்
（五）、土工软体沉排和土工模袋
二、间接防护——调治和导流结构物（丁坝、顺坝、格坝）
1：顺水坝；2：格坝；3：挑水坝（丁坝），4：拦水坝；5：导流坝； 6：桥墩；7：路中线。
返回
第四节 软土地基加固
湿软地基: 湿软地基的承载能力较差，如泥沼与软土、低洼的湖(海)相沉积土层、人为垃圾 杂填土等，填筑路基前必需予以加固，以防路基沉陷、滑移或产生其他病害。湿 软地基加固，规模大，造价高，应注意方案比较，研究技术和经济方面的可行性 ，力求从简，尽量就地取材。地基加固是路基主体工程的一部分，要结合路基设 计(即确定路基标高，选择横断面，决定设施等)，综合处治。

路基沉降
路基淘空
路面塌空
路面分层破坏
板体淘空
路基防护与加固设施
二. 路基防护与加固设施 坡面防护：保护路基边坡表面免受雨水冲刷，减缓温差及 湿差变化影响，防止和延缓软弱岩土表面的风化、碎裂、 剥蚀演变，从而保护边坡整体稳定性。常用坡面防护设施 有植物防护和工程防护。 堤岸防护与加固：主要对沿河滨海路堤、河滩路堤及水泽 区路堤，针对水流的破坏工作而设，起防水治害和加固堤 岸双重功效。堤岸防护与加固设施有直接和间接两类。 湿软地基加固：提高湿软地基承载力，以防路基沉陷、滑 移或其他病害。加固关键在与治水和固结。
土工模袋布
土工袋修筑的长江大堤子堤
二、间接措施 1.设置导治结构物 作用： 改变水流方向—— 消除和减缓水流对 堤岸直接破坏—— 减轻堤岸近旁淤 积——解除水流对 局部堤岸的损害— —安全保护作用。
2.导治结构按其与河道的相对位置，一般可分为丁坝、顺 坝或格坝。 1)顺坝：大致与堤岸平行，主要作用为导流、束水、调整 流水曲度、改善流态。 顺坝——导流坝。 2)格坝：在平面上成网格状。设于顺坝与堤岸之间，防止 高水位时水流溢入冲刷坝内岸坡和坡脚，并促进格间的淤 积。 3)丁坝：大致与堤岸垂直或斜交，将水流挑离堤岸，束河 归槽，改善流态。 丁坝——挑水坝。
squared laying
3.植树：用在堤岸边的河滩上，用来降低流 速，促使泥沙淤积，防水直接冲刷路堤。
4.拉伸网草皮：在 土工网或土工垫等 土工合成材料上铺 设3-5cm的种植土 层，经过撒种、养 护后形成的人工草 皮。
普通草皮
土工网
土工垫
5.固定草种布(也可称植生带)：在土工织物
2.铺草皮：坡面冲刷比较严 重，边坡较陡，径流速度＞ 0.6m／s，容许最大速度为 1.8m／s时，采用平铺(平行 于坡面)水平叠置、垂直坡面 或与坡面成一半坡角的倾斜 叠置草皮，还可采用片石铺 砌成方格或拱式边框，方格 或框内再铺草皮。

14
如果你喜欢它，那么享受它。不喜 欢，那么避开它。避不开，那么改 变它。改不了，那么接受它。改变
15
如果你喜欢它，那么享受它。不喜 欢，那么避开它。避不开，那么改 变它。改不了，那么接受它。改变
16
如果你喜欢它，那么享受它。不喜 欢，那么避开它。避不开，那么改 变它。改不了，那么接受它。改变
17
5、护面墙 护面墙适用于易风化或严重风化破碎，容易产生 碎落塌方的岩石路堑边坡或易受冲刷、膨胀性较大的 不良土质路堑边坡。
如果你喜欢它，那么享受它。不喜 欢，那么避开它。避不开，那么改 变它。改不了，那么接受它。改变
18
如果你喜欢它，那么享受它。不喜 欢，那么避开它。避不开，那么改 变它。改不了，那么接受它。改变
勾缝适用于质地坚硬，不易风化但节理裂缝多而细的岩石 边坡 ，以防水分渗入岩层内造成病害。 灌浆适用于质地坚硬、局部存在较大、较深的缝隙或洞穴， 并有进一步扩展而影响边坡稳定性的岩石路堑边坡。
3）锚杆挂网喷浆（混凝土）防护 适用于坡面为碎裂结构的硬质岩石或层状结构的 不连续地层以及坡面岩石欲下滑的挖方边坡。
8
3、种树 主要作用是加固边坡、防止和减缓水流 冲刷。
如果你喜欢它，那么享受它。不喜 欢，那么避开它。避不开，那么改 变它。改不了，那么接受它。改变
9
2、工程防护 1）抹面与勾缝 抹面适用于易风化软质岩石挖方边坡。一般选用 石灰炉渣灰浆、石灰浆。 喷浆适用于易风化的新鲜平整的岩石坡面 2）灌浆与喷浆
