《路基路面工程》第五章第二节：路堤填筑与压实●第二节路堤填筑与压实主要内容：◆知识点一：路基填筑与压实的基本要求◆知识点二：填挖方案◆知识点三：路基压实●引题：●●路基填筑与压实的基本要求1.施工排水：控制土的湿度不仅易于施工，还有效的确保路堤的填筑质量。

●一般条件下，在土的天然含水率接近最佳值，必要时，应人工洒水或晾干等措施。

横坡做2%-4%，纵坡排水。

●雨季表层注意及时的压实、整平；●地下水位较高时，采取疏导、堵截、隔离等措施；●施工中边坡有地下水渗流时，应根据流量设置排水沟、集水井、渗沟等。

施工前应做好截水沟、排水沟及防渗措施。

●过湿填土会造成弹簧现象（指路基或路面上出现的受压下陷、去压回弹的现象）必须挖除重填，必要时采取其他的措施。

●路基填筑与压实的基本要求2.土路堤填筑方法：分层填平压实，是确保施工质量的关键。

3.路基取土与填筑：有步骤有计划操作，文明施工。

合理选土、填土，妥善处理弃土。

尽量少占用耕地。

4.地表障碍物拆除：合理经济，文明，尽量不破坏当地环境。

●路基填筑与压实的基本要求5.路堤填土：全宽范围内，分层填平，充分压实，防止雨淋或暴晒。

一般压实厚度为20~25cm 左右。

6.路基原定设计要求及施工操作规程，是路基施工的依据及质量检验标准，必须严格执行。

●路堤填筑的方案●分层填筑注意：1.分层，不得混填;2.稳定性好的土填在下部3.透水性差的土填在下部时，做成4%双向横坡；4.透水性小的土不应该覆盖在透水性大的边坡上5.分层平铺应注意用土不应含有有害杂质（草木、有机物等）及未经处治的劣质土（细粉土、膨胀土、盐渍土与腐殖土等）。

6.桥涵、挡土墙等结构物的回填土，以砂性土为宜，防止不均匀沉降，并按有关操作规程堆积回填和夯实。

●分层填筑方案对比●分层填筑方案对比●●正确方案要点：不同用土水平分层，保证强度均匀；透水性差的土一般宜填于下层，表面成双向横坡，利于排除积水防治水害；同一层次有不同用土时，搭接处应成斜面，保证在该层厚度范围内，强度比较均匀，防止产生明显变形。

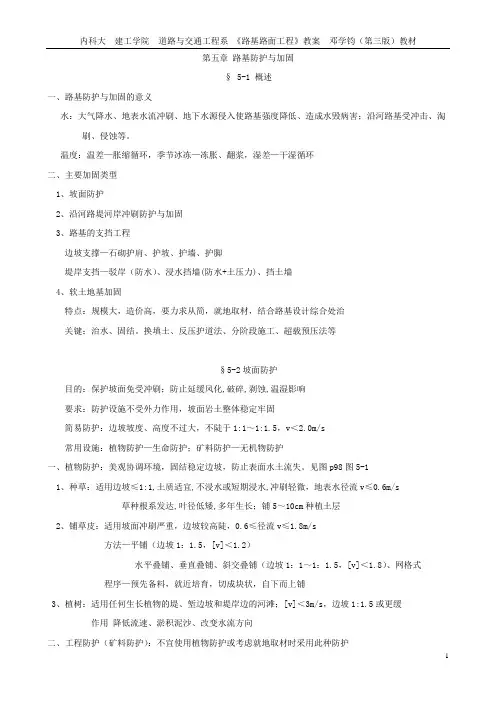

第五章路基防护与加固§ 5-1 概述一、路基防护与加固的意义水：大气降水、地表水流冲刷、地下水源侵入使路基强度降低、造成水毁病害；沿河路基受冲击、淘刷、侵蚀等。

温度：温差—胀缩循环，季节冰冻—冻胀、翻浆，湿差—干湿循环二、主要加固类型1、坡面防护2、沿河路堤河岸冲刷防护与加固3、路基的支挡工程边坡支撑—石砌护肩、护坡、护墙、护脚堤岸支挡—驳岸（防水）、浸水挡墙(防水+土压力)、挡土墙4、软土地基加固特点：规模大，造价高，要力求从简，就地取材，结合路基设计综合处治关键：治水、固结。

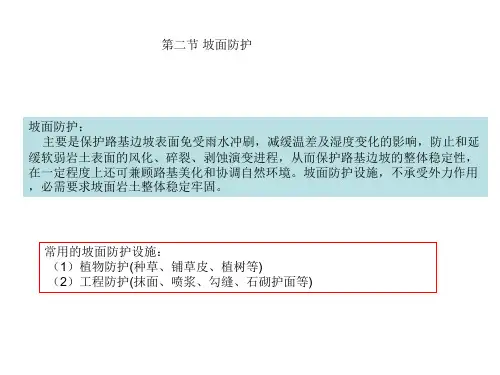

换填土、反压护道法、分阶段施工、超载预压法等§5-2坡面防护目的：保护坡面免受冲刷；防止延缓风化,破碎,剥蚀,温湿影响要求：防护设施不受外力作用，坡面岩土整体稳定牢固简易防护：边坡坡度、高度不过大，不陡于1:1～1:1.5，v＜2.0m/s常用设施：植物防护—生命防护；矿料防护—无机物防护一、植物防护：美观协调环境，固结稳定边坡，防止表面水土流失。

见图p98图5-11、种草：适用边坡≤1:1,土质适宜,不浸水或短期浸水,冲刷轻微，地表水径流v≤0.6m/s草种根系发达,叶径低矮,多年生长；铺5～10cm种植土层2、铺草皮：适用坡面冲刷严重，边坡较高陡，0.6≤径流v≤1.8m/s方法—平铺（边坡1：1.5，[v]＜1.2）水平叠铺、垂直叠铺、斜交叠铺（边坡1：1～1：1.5，[v]＜1.8）、网格式程序—预先备料，就近培育，切成块状，自下而上铺3、植树：适用任何生长植物的堤、堑边坡和堤岸边的河滩；[v]＜3m/s，边坡1:1.5或更缓作用降低流速、淤积泥沙、改变水流方向二、工程防护（矿料防护）：不宜使用植物防护或考虑就地取材时采用此种防护1、抹面防护适用：石质挖方坡面，岩石表面易风化，较完整尚未剥落；坡度1：0～1：1材料：石灰浆、三合土(石灰、炉渣、粘土)、四合土(三合土+砂)施工前：清扫坡面、洒水润湿、填补坑洞，厚度2～10cm；大面积抹面隔5～10m设伸缩缝宽1～2cm 2、喷浆：水泥用量较大，重点工程可选用；效果较好适用：易风化而坡面不平整的岩石挖方边坡材料：水泥石灰砂浆，厚度5-10cm施工前：清扫、润湿坡面。

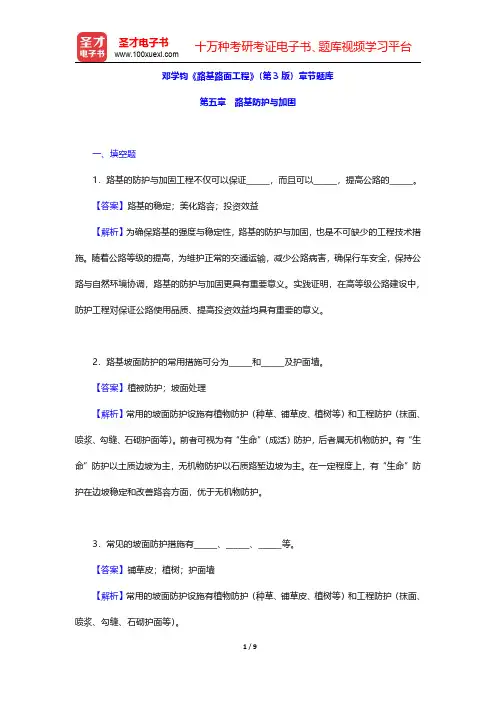

邓学钧《路基路面工程》（第3版）章节题库第五章路基防护与加固一、填空题1．路基的防护与加固工程不仅可以保证______，而且可以______，提高公路的______。

【答案】路基的稳定；美化路容；投资效益【解析】为确保路基的强度与稳定性，路基的防护与加固，也是不可缺少的工程技术措施。

随着公路等级的提高，为维护正常的交通运输，减少公路病害，确保行车安全，保持公路与自然环境协调，路基的防护与加固更具有重要意义。

实践证明，在高等级公路建设中，防护工程对保证公路使用品质、提高投资效益均具有重要的意义。

2．路基坡面防护的常用措施可分为______和______及护面墙。

【答案】植被防护；坡面处理【解析】常用的坡面防护设施有植物防护（种草、铺草皮、植树等）和工程防护（抹面、喷浆、勾缝、石砌护面等）。

前者可视为有“生命”（成活）防护，后者属无机物防护。

有“生命”防护以土质边坡为主，无机物防护以石质路堑边坡为主。

在一定程度上，有“生命”防护在边坡稳定和改善路容方面，优于无机物防护。

3．常见的坡面防护措施有______、______、______等。

【答案】铺草皮；植树；护面墙【解析】常用的坡面防护设施有植物防护（种草、铺草皮、植树等）和工程防护（抹面、喷浆、勾缝、石砌护面等）。

4．植物防护主要有______、_______、______。

【答案】种草；铺草皮；植树5．对于较坚硬不宜风化的岩石路堑边坡，当裂缝多而细时，采用______防护，当裂缝大而深时，采用______防护。

【答案】勾缝；灌浆【解析】比较坚硬的岩石坡面，为防水渗入缝隙成害，视缝隙深浅与大小，分别予以灌浆、勾缝或嵌补等。

6．沿河路基直接承受水流冲刷，其冲刷防护可分为______和______。

【答案】直接防护；间接防护【解析】冲刷防护主要是对沿河滨海路堤、河滩路堤及水泽区路堤，亦包括桥头引道，以及路基边旁堤岸等的防护。

堤岸防护与加固设施，有直接和间接两类。

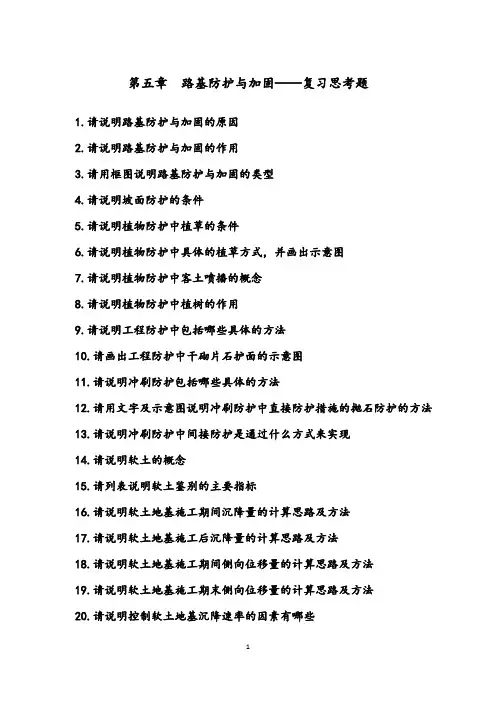

第五章路基防护与加固——复习思考题
1.请说明路基防护与加固的原因
2.请说明路基防护与加固的作用
3.请用框图说明路基防护与加固的类型
4.请说明坡面防护的条件
5.请说明植物防护中植草的条件
6.请说明植物防护中具体的植草方式，并画出示意图
7.请说明植物防护中客土喷播的概念
8.请说明植物防护中植树的作用
9.请说明工程防护中包括哪些具体的方法
10.请画出工程防护中干砌片石护面的示意图
11.请说明冲刷防护包括哪些具体的方法
12.请用文字及示意图说明冲刷防护中直接防护措施的抛石防护的方法
13.请说明冲刷防护中间接防护是通过什么方式来实现
14.请说明软土的概念
15.请列表说明软土鉴别的主要指标
16.请说明软土地基施工期间沉降量的计算思路及方法
17.请说明软土地基施工后沉降量的计算思路及方法
18.请说明软土地基施工期间侧向位移量的计算思路及方法
19.请说明软土地基施工期末侧向位移量的计算思路及方法
20.请说明控制软土地基沉降速率的因素有哪些
21.请说明对厚度不大均质粘土层的沉降速率计算的思路及方法
22.请说明软土地基加固处理的方法有哪些
23.请说明软土地基加固处理方法中的反压护道法的反压护道的最大高度应怎样确定。

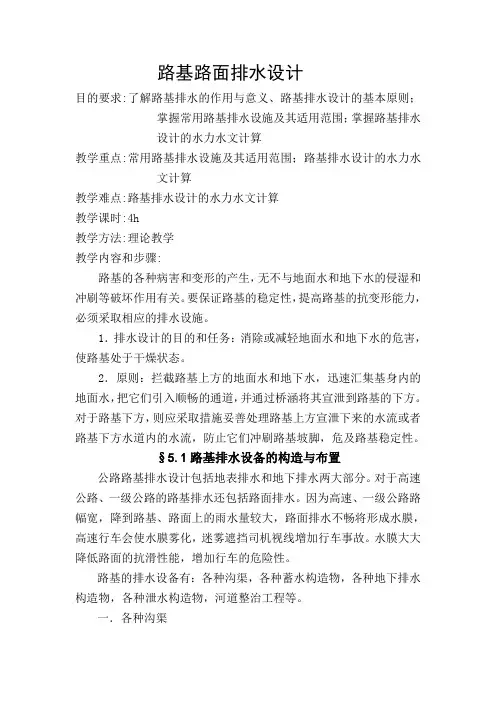

路基路面排水设计目的要求:了解路基排水的作用与意义、路基排水设计的基本原则；掌握常用路基排水设施及其适用范围；掌握路基排水设计的水力水文计算教学重点:常用路基排水设施及其适用范围；路基排水设计的水力水文计算教学难点:路基排水设计的水力水文计算教学课时:4h教学方法:理论教学教学内容和步骤:路基的各种病害和变形的产生，无不与地面水和地下水的侵湿和冲刷等破坏作用有关。

要保证路基的稳定性，提高路基的抗变形能力，必须采取相应的排水设施。

1．排水设计的目的和任务：消除或减轻地面水和地下水的危害，使路基处于干燥状态。

2．原则：拦截路基上方的地面水和地下水，迅速汇集基身内的地面水，把它们引入顺畅的通道，并通过桥涵将其宣泄到路基的下方。

对于路基下方，则应采取措施妥善处理路基上方宣泄下来的水流或者路基下方水道内的水流，防止它们冲刷路基坡脚，危及路基稳定性。

§5.1路基排水设备的构造与布置公路路基排水设计包括地表排水和地下排水两大部分。

对于高速公路、一级公路的路基排水还包括路面排水。

因为高速、一级公路路幅宽，降到路基、路面上的雨水量较大，路面排水不畅将形成水膜，高速行车会使水膜雾化，迷雾遮挡司机视线增加行车事故。

水膜大大降低路面的抗滑性能，增加行车的危险性。

路基的排水设备有：各种沟渠，各种蓄水构造物，各种地下排水构造物，各种泄水构造物，河道整治工程等。

一．各种沟渠1．边沟：（1）场合：设置在路堑的路肩外侧，山坡路堤的上方一侧，或平坦地段低矮路堤的两侧（2）作用：收集和排除路基范围内水，流向路基的少量地面水。

（3）形式：一般采用梯形，内侧边坡1：1.0－1：1.5，外侧边坡与挖方边坡坡度相同，（土质或软弱石度边沟）；石方路段的边沟宜采用矩形横断面，内侧边坡直立，坡面应采用浆砌片石防护，外侧边坡坡度与挖方边坡坡度相同；少雨浅挖地段的土质边沟可采用三角形(适宜于采用机械化施工，水流条件较差)，其内侧边坡宜采用1：2～1:3.外侧边坡坡度与挖方边坡坡度相同；流线形边沟：(即将路基横断面的边角修整圆滑），适于沙漠或积雪地区的路基，防止路基旁侧积河或堆雪。

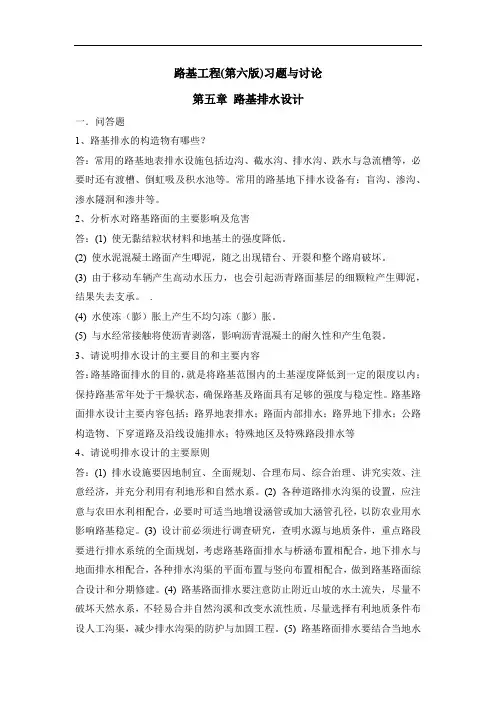

路基工程(第六版)习题与讨论第五章路基排水设计一．问答题1、路基排水的构造物有哪些？答：常用的路基地表排水设施包括边沟、截水沟、排水沟、跌水与急流槽等，必要时还有渡槽、倒虹吸及积水池等。

常用的路基地下排水设备有：盲沟、渗沟、渗水隧洞和渗井等。

2、分析水对路基路面的主要影响及危害答：(1) 使无黏结粒状材料和地基土的强度降低。

(2) 使水泥混凝土路面产生唧泥，随之出现错台、开裂和整个路肩破坏。

(3) 由于移动车辆产生高动水压力，也会引起沥青路面基层的细颗粒产生卿泥，结果失去支承。

.(4) 水使冻（膨）胀上产生不均匀冻（膨）胀。

(5) 与水经常接触将使沥青剥落，影响沥青混凝土的耐久性和产生龟裂。

3、请说明排水设计的主要目的和主要内容答：路基路面排水的目的，就是将路基范围内的土基湿度降低到一定的限度以内；保持路基常年处于干燥状态，确保路基及路面具有足够的强度与稳定性。

路基路面排水设计主要内容包括：路界地表排水；路面内部排水；路界地下排水；公路构造物、下穿道路及沿线设施排水；特殊地区及特殊路段排水等4、请说明排水设计的主要原则答：(1) 排水设施要因地制宜、全面规划、合理布局、综合治理、讲究实效、注意经济，并充分利用有利地形和自然水系。

(2) 各种道路排水沟渠的设置，应注意与农田水利相配合，必要时可适当地增设涵管或加大涵管孔径，以防农业用水影响路基稳定。

(3) 设计前必须进行调查研究，查明水源与地质条件，重点路段要进行排水系统的全面规划，考虑路基路面排水与桥涵布置相配合，地下排水与地面排水相配合，各种排水沟渠的平面布置与竖向布置相配合，做到路基路面综合设计和分期修建。

(4) 路基路面排水要注意防止附近山坡的水土流失，尽量不破坏天然水系，不轻易合并自然沟溪和改变水流性质，尽量选择有利地质条件布设人工沟渠，减少排水沟渠的防护与加固工程。

(5) 路基路面排水要结合当地水文条件和道路等级等具体悄况，注意就地取材，以防为主，既要稳固适用，又必须讲究经济性。
