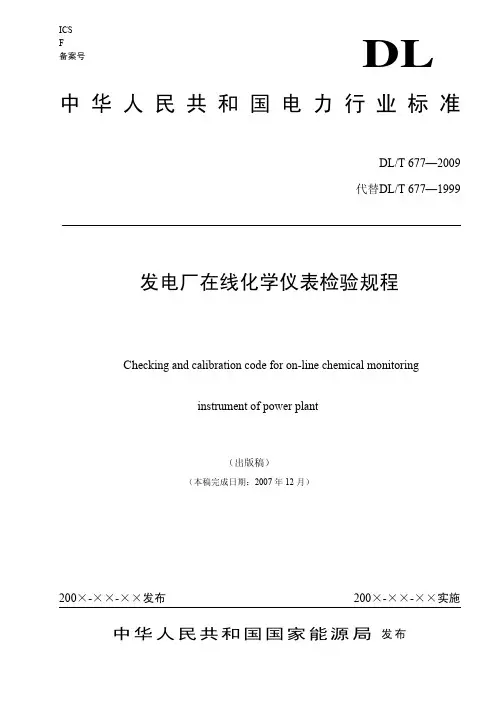

ICS F备案号DL中华人民共和国电力行业标准发电厂在线化学仪表检验规程Ch ecking and calibration code for on-line chemical monitoringinstrument of power plant（出版稿）（本稿完成日期：2007年12月）中华人民共和国国家能源局 发布前言本标准是根据《国家发展改革委办公厅关于印发2005年行业标准项目计划的通知》（改办工业 [2005]739号）的要求安排制定的。

本标准主要参考国内相关标准及ASTM、ISO、IEC标准体系中有关纯水流动在线测量相关标准，并结合当前国内电力行业在线化学仪表的实际应用情况，对DL/T677－1999《火力发电厂在线工业化学仪表检验规程》进行了修订。

本标准主要修订如下内容：——将原标准名称修改为“发电厂在线化学仪表检验规程”；——增加了对在线因素和纯水因素造成的仪表误差的检验方法；——增加了工作误差、示值误差、示值、流路泄漏附加误差、真值、约定真值、引用误差、量程范围内最大值、零点误差等名词术语；修改了标准物质等名词术语。

——增加了电导率表整机误差检验原则；——增加了电导率表工作误差的检验方法；——修改了电导率表二次仪表引用误差检验方法，采用ASTM标准推荐的模拟电路取代标准交流电阻箱；——增加了交换柱附加误差检验；——增加了电导率表二次仪表非线性温度补偿附加误差检验；——增加了电导率表温度测量误差的检验；——修改了电导率表二次仪表重复性计算公式；——增加了pH表整机误差检验原则；——增加了pH表工作误差的检验方法；——增加了pH表温度补偿附加误差检验原则和水样流动检验法；——增加了钠表整机误差检验原则；——增加了钠表整机误差动态检验方法；——修正了钠表二次仪表输入阻抗检验计算公式；——增加了溶解氧表整机误差的动态检验方法；——增加了溶解氧表零点误差检验方法；——增加了溶解氧表温度影响附加误差的检验方法；——按ASTM标准修改了溶解氧表流路泄漏附加误差检验方法；本标准的附录A、附录D、附录F、附录J都是规范性附录；本标准的附录B、附录C、附录E、附录G、附录H、附录I、附录K、附录L都是资料性附录。

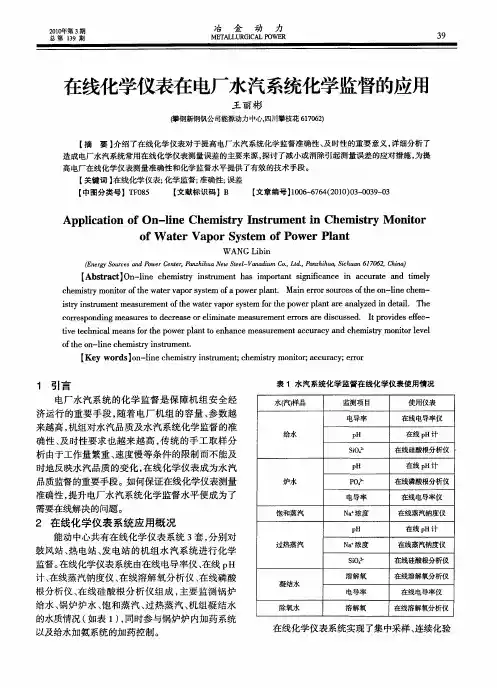

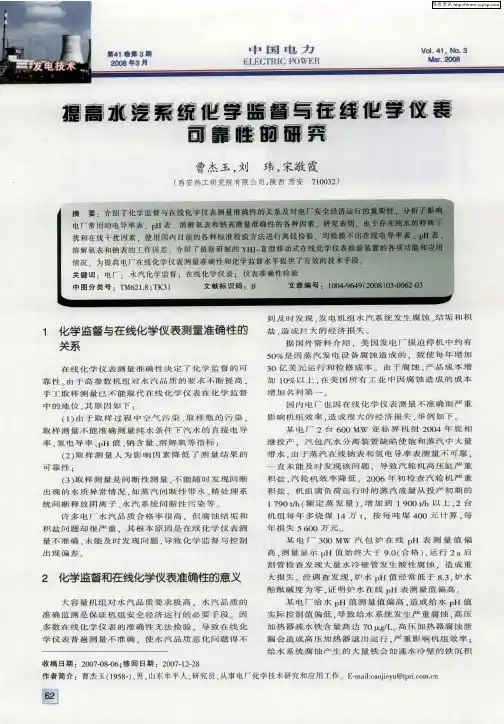

电厂在线化学仪表测量准确性现状及提高途径作者：崔海燕来源：《科协论坛·下半月》2013年第12期摘要：为了能够更清楚地了解我国电厂在线化学仪表测量情况的现状，特别检验了860台在线化学仪表。

检验的在线化学仪表分别来自于30家电厂的48台机组电力设备，检验结果表明，在60%以上的在线化学仪表存在着严重的测量误差，这严重的影响了电厂设备的安全运行。

对此，提高在线化学仪表的准确性迫在眉睫。

结合检验结果，寻找解决在线化学仪表测量误差的方法和手段，以此来帮助电厂在线化学仪表提高测量的准确性。

关键词：电厂在线化学仪表测量准确性中图分类号：TM621 文献标识码：A 文章编号：1007-3973（2013）012-154-02电厂的在线化学仪表主要是为了检测水汽品质是否合格的设备，其水汽品质的好坏会直接的影响到电厂热力设备的腐蚀情况、积盐情况和结垢情况等。

如果电厂的在线化学仪表测量的不够准确，不能够及时的发现水汽品质的变化，就会使电厂的热力设备发生以上所说的情况，最终影响到电厂锅炉的省煤气管、过热器管、水冷壁管以及再热器管等出现爆裂等情况，影响电厂热力设备的运行效率，造成严重的经济损失。

对此，提高电厂的在线化学仪表的准确性，对电厂的水汽品质进行有效的控制，则对于电厂热力设备的安全运行有着非常重要的意义。

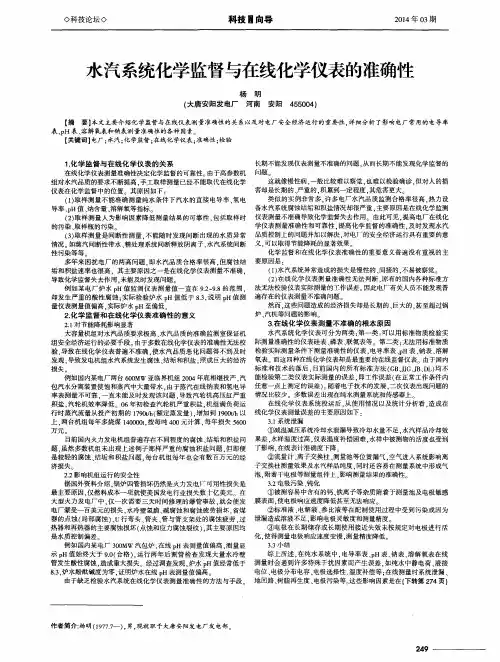

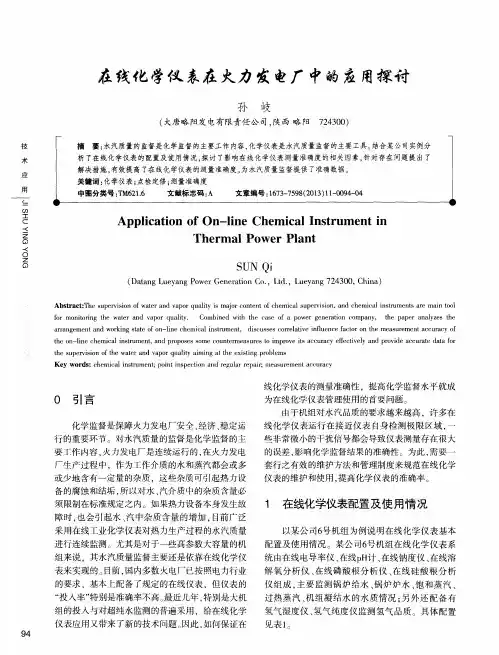

1 在线化学仪表测量准确性的现状在电厂中，用于对水汽品质检测的在线化学仪表主要包括以下几种：pH表、导电率表、钠表和溶解氧表。

本文对于这几种在线化学仪表分别进行了检测和试验。

1.1 在线pH表测量准确性现状的检测结果本次检验中对30家电厂的198台在线pH表的测量准确性情况进行检测，在198台在线pH表中，测量误差严重超标的有150台，其超标率为75.7%其中主要误差类型包括，温度补偿的附加误差（整机）误差仪表数量5台（3.3%），二次仪表的表示值误差数量为1台（0.67%），静电荷和液接电位的误差仪表数量为121台（80.7%），管道泄漏误差仪表数量为1台（0.67%），电极老化和损坏的误差仪表数量为（8.0%）。

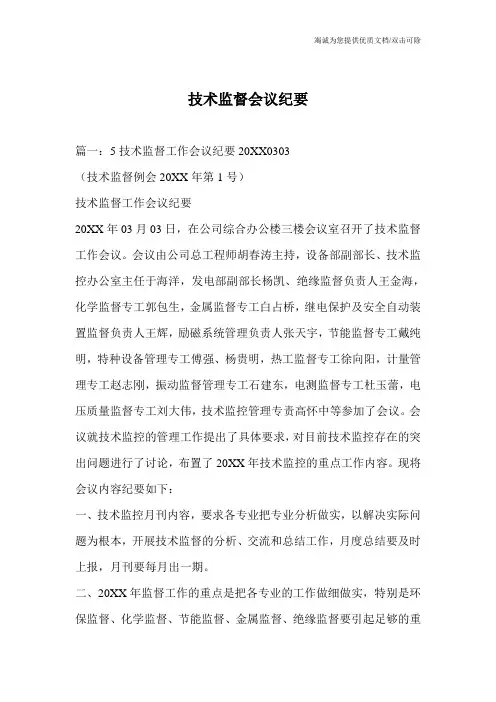

技术监督会议纪要篇一：5技术监督工作会议纪要20XX0303（技术监督例会20XX年第1号）技术监督工作会议纪要20XX年03月03日，在公司综合办公楼三楼会议室召开了技术监督工作会议。

会议由公司总工程师胡春涛主持，设备部副部长、技术监控办公室主任于海洋，发电部副部长杨凯、绝缘监督负责人王金海，化学监督专工郭包生，金属监督专工白占桥，继电保护及安全自动装置监督负责人王辉，励磁系统管理负责人张天宇，节能监督专工戴纯明，特种设备管理专工傅强、杨贵明，热工监督专工徐向阳，计量管理专工赵志刚，振动监督管理专工石建东，电测监督专工杜玉蕾，电压质量监督专工刘大伟，技术监控管理专责高怀中等参加了会议。

会议就技术监控的管理工作提出了具体要求，对目前技术监控存在的突出问题进行了讨论，布置了20XX年技术监控的重点工作内容。

现将会议内容纪要如下：一、技术监控月刊内容，要求各专业把专业分析做实，以解决实际问题为根本，开展技术监督的分析、交流和总结工作，月度总结要及时上报，月刊要每月出一期。

二、20XX年监督工作的重点是把各专业的工作做细做实，特别是环保监督、化学监督、节能监督、金属监督、绝缘监督要引起足够的重视，为公司的环保、节能指标的达标以及机组的安全稳定运行保驾护航。

技术监控各专业，发现问题要及时汇报，如化学专业不能因汽水品质的问题影响机组安全运行，有问题要及时通过各种形式汇报，做到提前预警，必要时参加生产早会通报。

三、存在的几个重点问题：机组氮氧化物超标的问题、废水检测探头不准确、#4机组氢气纯度不合格、氢气含油等问题针对以上问题胡总协调各专业近期要制定切实可行的解决方案。

四、管理标准、技术标准已经编制印刷，下一步各专业要编制工作标准。

五、近期将与电科院签订20XX年技术监督服务合同，各专业有更改内容，尽快提交。

六、技术监控周汇报要及时汇报，有问题随时上报，问题要有解决的建议或方案，存在的管理问题和技术问题要汇报全面。

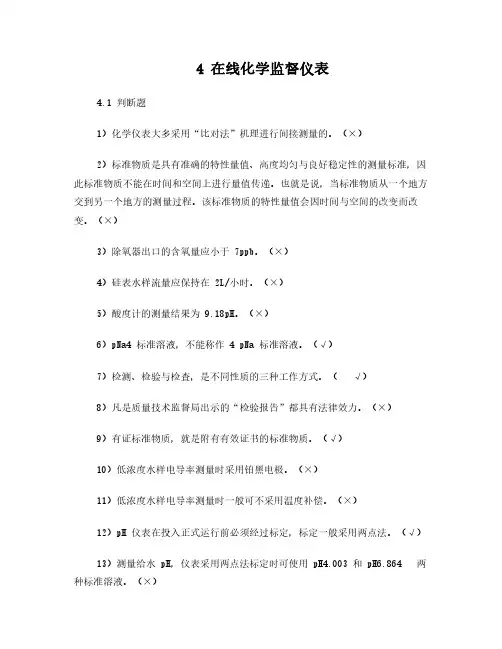

4在线化学监督仪表4.1判断题1）化学仪表大多采用“比对法”机理进行间接测量的。
