接地电阻测试仪使用方法接地电阻测试仪是一种常见的测试工具,在电力、通信、建筑等各个领域都有广泛的应用。
它的作用是检测接地系统是否正常,确保安全运行,预防因接地系统故障引发的安全事故。
接地电阻测试仪使用方法相对简单,下面我们详细介绍一下。
首先,确保测试仪的电源供电正常。
接地电阻测试仪一般采用电池供电,所以在使用前需要检查电池是否充足。
如果电池电量不足,应及时更换新电池。
同时要注意测试仪的开关是否处于关闭状态,以免发生电源短路或其他意外情况。
接着,准备好测试仪的接地电极。
接地电极是测试仪与被测试接地系统之间进行电气连接的部分,一般有两种类型:钳型接地电极和杆式接地电极。
钳型接地电极适用于较小的接地系统,杆式接地电极适用于较大的接地系统。
根据被测试接地系统的类型及规模,选择相应的接地电极进行连接。
接下来,开始进行测试。
将测试仪的工作模式设定为接地电阻测试模式。
根据测试仪的说明书,选择相应的测试参数,如测试电压、测试时间等。
通常情况下,测试电压为约50V,测试时间为约10秒钟。
将测试仪与被测试接地系统进行电气连接,确保连接牢固。
然后,按下测试仪上的测试按钮或触发开关,开始进行测试。
测试仪会在预设的测试时间内施加测试电压,并通过测量被测试接地系统上的电流值,计算出接地电阻的大小。
待测试完成后,测试仪会显示出接地电阻的数值。
最后,将测试仪从被测试接地系统上拆卸下来,并关闭测试仪的电源开关。
将测试结果记录下来,与接地系统的安全要求进行对比。
如果接地电阻的数值超出了规定范围,意味着接地系统存在问题,需要及时采取措施进行修复或改进,以确保接地系统的正常运行。
需要注意的是,在使用接地电阻测试仪时,要严格按照测试仪的说明书进行操作,并遵循相关的安全规定,以免发生意外事故。
同时,测试仪的日常维护保养也非常重要,如及时清洁、防护和定期校准等。
只有正确使用和保养接地电阻测试仪,才能保证测试结果的准确性和可靠性。
总的来说,接地电阻测试仪是一种非常重要的测试工具,通过它可以有效地检测接地系统的状态。
数字式接地电阻测试仪技术参数数字式接地电阻测试仪是一种广泛应用于电力、电力建设、电力检修以及矿山等行业的电气测试仪器,主要用于测量接地电极或接地网的接地电阻值。
本文将从以下几个方面介绍数字式接地电阻测试仪的技术参数:测量范围数字式接地电阻测试仪测量范围通常为0.01Ω至2000Ω,不同型号的测试仪范围可能有所不同。
在实际使用过程中,应根据需要选择合适的测量范围进行测试。
精度数字式接地电阻测试仪精度一般为±(2%+2dgt),其中dgt为最低数字的位数,例如3 1/2位(1999),4位(9999)。
这意味着,在测量范围内,测得的接地电阻值与真实值相差不超过2%加最低位数的数值。
使用时应注意精度的问题,尽可能采用高精度的测试仪。
分辨率数字式接地电阻测试仪分辨率一般为0.001Ω,这是指可以显示的最小测量单位。
分辨率越小,测量数值越精确。
电源和电池寿命数字式接地电阻测试仪的电源一般为干电池或可充电电池,不同型号的测试仪电源类型可能有所不同。
测试仪耗电量较大,在实际使用中需要注意电池寿命问题,及时更换电池以保证测试精度。
显示数字式接地电阻测试仪显示屏通常为液晶屏或LED屏幕,可以显示测试结果、电池电量、测量范围和单位等信息。
有些型号还可以进行数据记录和保存。
报警功能部分型号的数字式接地电阻测试仪具有报警功能,可以根据设定的阈值在测试结果超过或低于设定值时发出声音或闪光灯等报警信号,提醒用户进行处理。
外形尺寸及重量数字式接地电阻测试仪的外形尺寸和重量根据不同型号有所区别,大多数测试仪手持式设计,便于携带,适用于现场测试和移动测试等场景。
总结综合以上技术参数,购买数字式接地电阻测试仪时需要根据实际情况进行参数选择。
性能稳定、精度高、分辨率细的测试仪器可以提高测试效率和测试精度。
在使用测试仪时应当注意相关操作规范和维护保养,以确保测试结果的正确性。

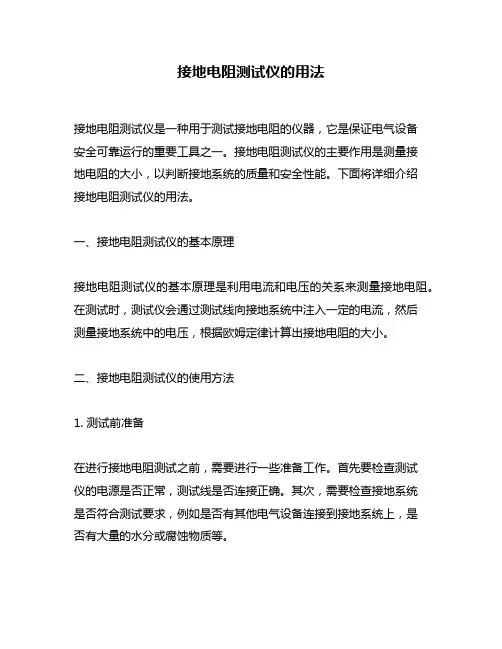

接地电阻测试仪的用法接地电阻测试仪是一种用于测试接地电阻的仪器,它是保证电气设备安全可靠运行的重要工具之一。
接地电阻测试仪的主要作用是测量接地电阻的大小,以判断接地系统的质量和安全性能。
下面将详细介绍接地电阻测试仪的用法。
一、接地电阻测试仪的基本原理接地电阻测试仪的基本原理是利用电流和电压的关系来测量接地电阻。
在测试时,测试仪会通过测试线向接地系统中注入一定的电流,然后测量接地系统中的电压,根据欧姆定律计算出接地电阻的大小。
二、接地电阻测试仪的使用方法1. 测试前准备在进行接地电阻测试之前,需要进行一些准备工作。
首先要检查测试仪的电源是否正常,测试线是否连接正确。
其次,需要检查接地系统是否符合测试要求,例如是否有其他电气设备连接到接地系统上,是否有大量的水分或腐蚀物质等。
2. 测试步骤接地电阻测试仪的测试步骤如下:(1)将测试仪的测试线连接到接地系统上。
(2)打开测试仪的电源,选择测试模式和测试范围。
(3)按下测试按钮,测试仪会自动向接地系统中注入一定的电流。
(4)测试仪会自动测量接地系统中的电压,并根据欧姆定律计算出接地电阻的大小。
(5)测试完成后,将测试仪的测试线从接地系统上拆下,关闭测试仪的电源。
3. 测试注意事项在进行接地电阻测试时,需要注意以下几点:(1)测试仪的测试线要正确连接到接地系统上,确保测试结果准确可靠。
(2)测试时要选择合适的测试模式和测试范围,以保证测试结果的准确性。
(3)测试时要注意安全,避免触电等危险情况的发生。
(4)测试完成后,要及时将测试仪的测试线从接地系统上拆下,关闭测试仪的电源。
三、接地电阻测试仪的使用场景接地电阻测试仪广泛应用于各种电气设备的接地系统测试中,例如电力系统、通信系统、建筑物等。
在电力系统中,接地电阻测试仪可以用于测试变电站、配电室、发电机组等设备的接地系统;在通信系统中,接地电阻测试仪可以用于测试通信塔、天线等设备的接地系统;在建筑物中,接地电阻测试仪可以用于测试建筑物的接地系统,以保证建筑物的安全性能。

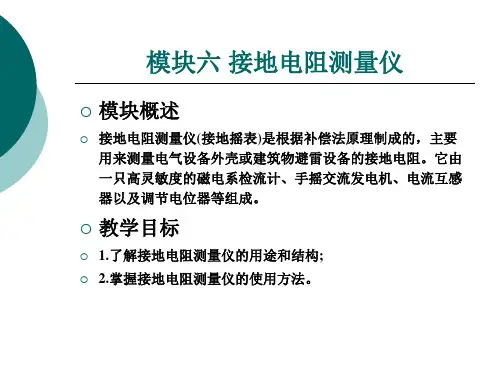

接地电阻测试仪使用方法及注意事项接地电阻测试仪使用方法1、将接地电阻测试仪放置水平位置,检查检流计的指针是否在中心线上,否则应用零位调整器将其调整于中心线上。
大电流发生器为低电压、大电流干式变压器。
适用于频率50HZ开关,电流互感器或其他电器设备的升流及负载试验。
2、将“倍率标度”置于最大倍数,慢慢转动发电机的摇把,同时转动“测量标度盘”使检流计的指针指于中心线上。
3、当检流计的指针接近平衡时,加快发电机摇把的转速,使其达到每分钟120转以上,同时调整“测量标度盘”,使指针指于中心线上。
4、如“测量标度盘”的读数小于1时,应将倍率置于较小的倍数,在重新调整“测量标度盘”以得到正确的读数。
5、在填写此项记录时,应附以电阻测试点的平面图,并应对测试点进行顺序编号。
接地电阻测试仪注意事项1、接地线路要与被保护设备断开,以保证测量结果的准确性。
2、下雨后和土壤吸收水分太多的时候,以及气候、温度、压力等急剧变化时不能测量。
3、被测地极附近不能有杂散电流和已极化的土壤。
4、探测针应远离地下水管、电缆、铁路等较大金属体,其中电流极应远离10m以上,电压极应远离50m以上,如上述金属体与接地网没有连接时,可缩短距离1/2~1/3。
5、注意电流极插入土壤的位置,应使接地棒处于零电位的状态。
6、连接线应使用绝缘良好的导线,以免有漏电现象。
7、测试现场不能有电解物质和腐烂尸体,以免造成错觉。
8、测试宜选择土壤电阻率大的时候进行,如初冬或夏季干燥季节时进行。
9、随时检查仪表的准确性,(每年送计量单位检测认定一次)。
10、接地电阻测试仪在使用、搬运、存放时应避免强烈震动。
接地电阻测试仪的原理是怎样的
1.电流注入原理
接地电阻测试仪首先通过内部电源产生一个稳定的电流信号,通常为
正弦波信号。
这个电流信号会被注入到接地系统中,产生一个由土壤导体、金属构件和电极组成的回路。
根据欧姆定律,当通过一个电阻时,电流与
电压成正比,因此,电流值可以被测量和记录下来。
2.电压测量原理
接地电阻测试仪会在接地系统上注入一个电流信号,然后测量回路上
的电压。
这个电压通常由测试仪内部的感应电压探头来测量。
感应电压探
头相当于一个高阻抗电压表,它通过感应作用测量接地系统上的电压,而
无需直接接触。
3.计算电阻值的原理
接地电阻计算公式为R=V/I,其中,R为接地电阻值,V为测量得到
的电压值,I为测量得到的电流值。
接地电阻测试仪会测量和记录电流和
电压值,然后根据这个公式计算得到接地电阻的值。
接地电阻测试仪的原理是基于电流和电压之间的关系,通过测量和计
算来确定接地系统的电阻值。
这种测试仪器可以在不同类型的接地系统中
使用,包括工业设备、建筑物和电力系统。
它可以帮助用户确定接地系统
的质量,确保系统的安全性和可靠性。
接地电阻测试仪常用知识解1.定义地电流:在大地或在接地极中流过的电流。
接地导体:指构成地的导体,该导体将设备、电气器件、布线系统、或其他导体(通常指中性线)与接地极连接。
接地极:构成地的一种导体。
接地连接:用来构成地的连接,系由接地导体、接地极和围绕接地极的大地(土壤)或代替大地的导电体组成。
接地网:由埋在地中的互相连接的裸导体构成的一组接地极,用以为电气设备和金属结构提供共同地。
接地系统:在规定区域内由所有互相连接的多个接地连接组成的系统。
接地极地电阻:接地极与电位为零的远方接地极之间的欧姆律电阻。
(注:所谓远方是指一段距离,在此距离下,两个接地极互阻基本为零。
)接地极互阻:指以欧姆为单位表示的,一个接地极1A直流电流变量在另一接地极产生的电压变量。
电位:指某点与被认为具有零电位的某等电位面(通常是远方地表面)间的电位差。
接触电压:接地的金属结构和地面上相隔一定距离处一点间的电位差。
此距离通常等于最大的水平伸臂距离,约为1m。
跨步电压:地面一步距离的两点间的电位差,此距离取最大电位梯度方向上1m的长度。
(注:当工作人员站立在大地或某物之上,而有电流流过该大地或该物时,此电位差可能是危险的,在故障状态时尤其如此)(架空线防雷保护用)接地极:指一个导体或一组导体,装设在输电线路下方,位于地面或地面上方,但绝大多数在地下,并与铁塔或电杆基础相连。
土壤电阻率:是指一个单位立方体的对立面之间的电阻,通常以Ω•m或Ω•cm为单位。
2.在测接地电阻时,有哪些因素造成接地电阻不准确,如何避免?A)接地系统(地网)周边土壤构成不一致,地质不一,紧密、干湿程度不一样,具有分散性,地表面杂散电流、特别是架空地线、地下水管、电缆外皮等等,对测试影响特别大。
解决的方法是,取不同的点进行测量,取平均值。
B)测试线方向不对,距离不够长,解决的方法是,找准测试方向和距离。
C)辅助接地极电阻过大。
解决的方法是,在地桩处泼水或使用降阻剂降低电流极的接地电阻。
接地电阻测试仪使用方法及注意事项接地电阻测试仪是用来测量接地系统的电阻值的一种仪器,用于评定接地设施的可靠性和安全性。
正确使用接地电阻测试仪对于确保地线接地的效果和减小电流泄漏非常重要,下面将介绍接地电阻测试仪的使用方法及注意事项。
一、接地电阻测试仪的使用方法:1.准备工作:(1)检查仪器:先检查接地电阻测试仪的外观是否完好,测量笔是否正常,连接线是否良好,仪器灵敏度是否正常。
(2)接线准备:将仪器红黑测量笔与接线柱连接。
(3)接地电阻测试仪功能选择:根据实际需要选择要测量的电阻范围。
(4)电源准备:将接地电阻测试仪连接至电源,确保电源电压与仪器要求的电压一致。
2.开机检查:(1)启动仪器:将电源开关拨到ON位置。
(2)待仪器开机完毕后,仪器进行自检并显示实时电流泄漏值。
(3)检查显示:仪器显示是否正常,显示数值是否处于合理范围内。
3.拨动功能选择开关:(1)根据实际需要选择相应的接地电阻测量区间:比如10Ω,100Ω,1000Ω等。
(2)选择仪器的自动测量模式或者手动测量模式。
4.测量接地电阻:(1)将黑色测量笔连接至计量装置(如接地线或电缆端子),红色测量笔连接至地表或接地体。
(2)按下“测试”按钮,测量笔顶端的铁锥将自动输入电压,进行测量。
(3)仪器显示测试结果,可以通过记录仪器显示的电阻值来进行记忆。
5.校准:(1)每次使用接地电阻测试仪前都需要进行校准,保证仪器的测量结果准确可靠。
(2)根据仪器说明书中给出的操作步骤进行校准。
二、接地电阻测试仪的注意事项:1.测量前确保安全:(1)确认测量区域无高压存在。
如有高压设备,需关闭并确保降压完全。
(2)测量前将测量装置和周围设备的电源关闭,以免引起测量误差或电器设备损坏。
2.选择合适的测量手段:(1)选择零线电阻束(如较大接地电阻)时,应采用端子式接地电阻测量仪表。
(2)选择电缆电阻束(如较小接地电阻)时,应采用外置电流源接地电阻测量仪表。
3.正确接线:(1)测量用钢管接入终端应接地牢固,保证电阻稳定。
始于1940年高质量高品质是我们的一贯传统Quality and reliability is our tradition接地电阻测试仪 接地电阻测试系列小巧轻便,防尘防漏MODEL 4105AMODEL 4102AH(硬质箱)MODEL 4105AH(硬质箱)KEW 4102A/4102AH技术参数: ●小型轻量,采用强耐冲击的新素材外壳 ●除了精密测试同时配备简易测试用探棒(使用肩带进行简易测试) ●可进行地电压测试 ●辅助接地电阻值过大时,启动警告功能 ●即使淋少量雨也无妨的防尘防水设计符合国际安全规格IEC60529(IP54) ●设计符合国际安全规格IEC61010-1 CAT.III 300VKEW 4105A/4105AH技术参数: ●即使淋少量雨亦无妨的防尘防水构造IEC 60529(IP 54) ●除了精密测试,也同时配备了简易测试用探棒(使用肩带进行简易测试) ●国际安全规格IEC 61010-1 CAT III 300V, IEC 61557 ●可进行地电压测试 ●辅助接地电阻数值过大时,警告功能会自动启动 ●小型、轻量,采用了强耐冲击力的新素材外壳MODEL71009091(电线组合用携带箱)8200(电线卷轴)8032(辅助接地棒2根1组)7095A(接地测试线 红20m 黄10m 绿5m)附件精密测试用测试线组合(包括测试线卷轴)可选件接地电阻 0 ̄20Ω/0 ̄200Ω/0 ̄2000Ω 接地电压(50,60Hz) 0 ̄200V(AC)附 件测 试 范 围105(L)×158(W)×70(D)mm约550g(含电池)精 确 度耐 电 压重 量接地电阻 ±2%rdg±0.1Ω(20Ω量程),±2%rdg±3dgt(200/2000Ω量程),接地电压±1%rdg±4dgtAC 3700V/1分钟单3干电池R6P(1.5V)×6安 全 规 格使 用 电 池外 形 尺 寸可 选 件IEC61010-1CAT.Ⅲ300V污染度2IEC61010-2-31,IEC61557-1.5,IEC60529(IP54防尘防水)7095A(接地测试线 红20m 黄10m 绿5m) 8032(辅助接地棒 2根1组) 7127A(简易测试探棒)9084(软质箱) 9164(便携硬箱) 单3干电池R6P×6 9121(肩带) 使用说明书7100(精密测定线组合)MODEL 7095MODEL 8032。

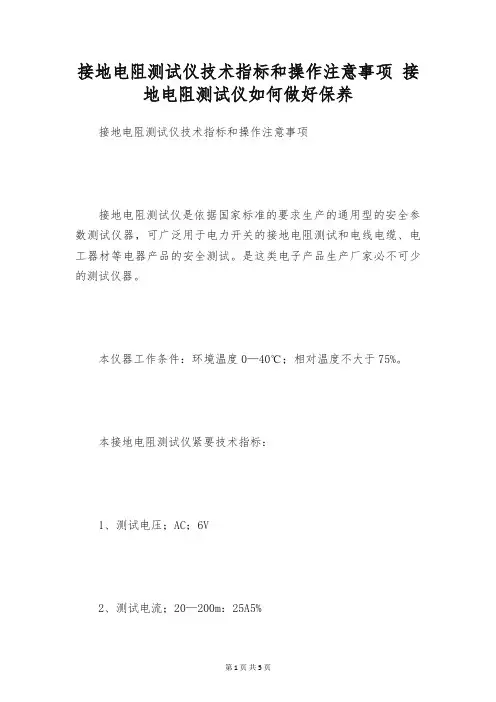

接地电阻测试仪的技术参数与适用1. 接地电阻测试仪的定义及作用接地电阻测试仪是一种用来测量接地电极或接地装置的电阻值的仪器,其主要作用是检查接地系统的连通性及电阻值,确保人身安全,防止因接地故障而导致的事故发生。
不同于其他电气测试仪器,接地电阻测试仪的测量对象为接地电极或接地装置,因此具有特殊的测量参数。
2. 测试仪的技术参数接地电阻测试仪的技术参数直接影响着其测量精度、稳定性等性能指标,因此在购买设备前需要了解其主要技术参数。
接地电阻测试仪的主要技术参数如下:2.1 测量范围接地电阻测试仪的测量范围指的是其能够测量的接地电阻值的上限值,通常为几百欧姆或几千欧姆。
如果测试仪的测量范围较小,可能无法满足我们的测试需要,因此需要注意。
2.2 测量精度接地电阻测试仪的测量精度是指其测量结果与实际值之间的误差,一般为百分比或小数。
测试仪的测量精度越高,测试结果就越准确。
2.3 分辨率分辨率是指测试仪对电阻值的测量分辨率,也就是测量结果可分辨的最小单位。
分辨率越高,测试数据就越精细。
2.4 工作电流测试仪的工作电流是指测试时产生的电流大小,一般为几毫安或几十毫安,如果测试仪产生的电流过大则可能会对被测设备造成损害,因此需要注意。
2.5 采样率采样率指的是测试仪在测量过程中对电阻值采集的速率。
采样率越高,对于快速变化的接地电阻值,测试仪也能够及时作出反应。
2.6 测试电源测试仪的测试电源通常为干电池或充电电池,不同的测试电源对测量稳定性、使用寿命等都会有不同的影响,需要选择适合自己的测试电源。
2.7 工作温度测试仪的工作温度是指其可以正常工作的环境温度范围,一般为-10℃至50℃。
如果超出了测试仪的工作温度范围,则可能会对测试结果产生影响,因此需要注意。
3. 测试仪的适用场景接地电阻测试仪主要适用于以下场景:3.1 建筑物接地系统建筑物的接地系统一般是由不同材质的接地杆通过地下连接件组成,其接地电阻值是确保建筑物人身安全的关键参数。
接地电阻测量仪的技术知识
接地电阻测量仪摒弃传统的人工手摇发电工作方式,采用先进的中大规模集成电路,应用DC/AC变换技术将三端钮、四端钮测量方式合并为一种机型的新型接地电阻测量仪。
工作原理:
由机内DC/AC变换器将直流变为交流的低频恒流,经过辅助接地极C和被测物E组成回路,被测物上产生交流压降,经辅助接地极P送入交流放大器放大,再经过检波送入表头显示。
借助倍率开关,可得到三个不同的量限:0~2Ω,0~20Ω,0~200Ω。
主要特点:
1、结构上采用高强度铝合金作为机壳,电路上为防止工频、射频干扰采用锁相环同步跟踪检波方式并配以开关电容滤波器,使仪表有较好的抗干扰能力。
2、采用DC/AC变换技术将直流变为交流的低频恒定电流以便于测量。
3、允许辅助接地电阻在0~2kΩ(RC),0~40kΩ(RP)之间变化,不致于影响测量结果。
4、接地电阻测量仪不需人工调节平衡,3(1/2)位LCD显示,除测地电阻外,还可测低电阻导体电阻、土壤电阻率以及交流地电压。
5、如若测试回路不通表头显示“1”代表溢出,符合常规测量习惯。
产品优势:
1、测量的工频等效性好。
测试电流波形为正弦波,频率仅与工频相差为5Hz,使用45Hz和55Hz两种频率进行测量
2、抗干扰能力强。
本仪器采用异频法测量,配合现代软硬件滤波技术,使得仪器具有很高的抗干扰性能,测试数据稳定可靠
3、精度高。
基本误差仅0.005Ω,可用来测量接地阻抗很小的大型地网
4、功能强大。
可测量电流桩,电压桩,接地电阻,跨步电压,接触电压
5、操作简单。
全中文菜单式操作,直接显示出测量结果
6、布线劳动量小,无需大电流线
注意事项:
1.存放保管本表时,应注意环境温度湿度,应放在干燥通风的地方为宜,避免受潮,应防止酸碱及腐蚀气体。
2.测量保护接地电阻时,一定要断开电气设备与电源连接点。
在测量小于1Ω的接地电阻时,应分别用专用导线连在接地体上,C2在外侧,P2在内侧。
3.测量大型接地网接地电阻时,不能按一般接线方法测量,可参照电流表、电压表测量法中的规定选定埋插点。
4.测量地电阻时反复在不同的方向测量3~4次,取其平均值。
5.本仪表为交直流两用,不接交流电时,仪表使用电池供电,接入交流时,优先使用交流电。
6.当表头左上角显示“←”时表示电池电压不足,应更换新电池。
仪表长期不用时,应将电池全部取出,以免锈蚀仪表。
