NE555时基电路的几种应用

ne555时基电路原理ne555时基电路是一种基于NE555集成电路的电子电路，它能够产生稳定的时间间隔或频率信号。

NE555是一款经典的定时器集成电路，广泛应用于计时、脉冲生成、频率分频等领域。

本文将介绍ne555时基电路的原理及其应用。

一、ne555时基电路的原理ne555时基电路的核心是NE555集成电路。

NE555集成电路是一款由几个晶体管、电阻和电容器等元件组成的集成电路。

它具有三个主要引脚，分别是GND(地)、VCC(正电源)和OUT(输出)。

其中，GND引脚连接到电路的地线，VCC引脚连接到正电源，OUT引脚用于输出脉冲信号。

NE555集成电路的工作原理如下：当VCC引脚接入正电源时，集成电路内部的比较器开始工作。

比较器会不断比较电容器电压与参考电压之间的大小关系。

当电容器电压超过参考电压时，输出引脚会输出低电平；当电容器电压低于参考电压时，输出引脚会输出高电平。

通过这种方式，NE555集成电路能够产生稳定的时间间隔或频率信号。

二、ne555时基电路的应用1. 计时器：ne555时基电路可用作计时器，通过调节电容器和电阻的值，可以实现不同的计时功能。

例如，在电子钟、定时开关等应用中，ne555时基电路可以精确地控制时间间隔。

2. 脉冲发生器：ne555时基电路可用作脉冲发生器，通过调节电容器和电阻的值，可以产生不同频率和占空比的脉冲信号。

这在通信、测量等领域中非常有用。

3. 频率分频器：ne555时基电路还可用作频率分频器，通过调节电容器和电阻的值，可以将输入信号的频率分频为较低的频率。

这在数字电子设备中常常用到，例如在计数器、时钟电路等应用中。

4. 触发器：ne555时基电路可以作为触发器使用，通过改变电容器和电阻的值，可以实现不同的触发功能。

触发器在数字电路中常常用于存储和传输数据。

5. 脉宽调制：ne555时基电路可用作脉宽调制器，通过改变电容器充放电的时间，可以调节输出信号的脉宽。

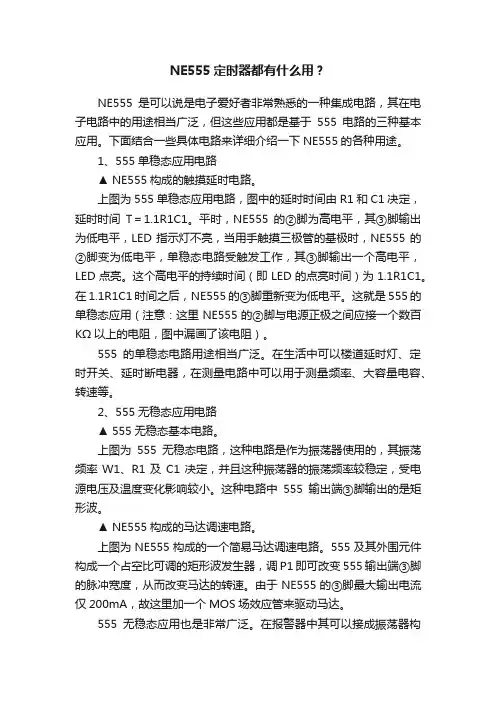

NE555定时器都有什么用？NE555是可以说是电子爱好者非常熟悉的一种集成电路，其在电子电路中的用途相当广泛，但这些应用都是基于555电路的三种基本应用。

下面结合一些具体电路来详细介绍一下NE555的各种用途。

1、555单稳态应用电路▲ NE555构成的触摸延时电路。

上图为555单稳态应用电路，图中的延时时间由R1和C1决定，延时时间T＝1.1R1C1。

平时，NE555的②脚为高电平，其③脚输出为低电平，LED指示灯不亮，当用手触摸三极管的基极时，NE555的②脚变为低电平，单稳态电路受触发工作，其③脚输出一个高电平，LED点亮。

这个高电平的持续时间（即LED的点亮时间）为1.1R1C1。

在1.1R1C1时间之后，NE555的③脚重新变为低电平。

这就是555的单稳态应用（注意：这里NE555的②脚与电源正极之间应接一个数百KΩ以上的电阻，图中漏画了该电阻）。

555的单稳态电路用途相当广泛。

在生活中可以楼道延时灯、定时开关、延时断电器，在测量电路中可以用于测量频率、大容量电容、转速等。

2、555无稳态应用电路▲ 555无稳态基本电路。

上图为555无稳态电路，这种电路是作为振荡器使用的，其振荡频率W1、R1及C1决定，并且这种振荡器的振荡频率较稳定，受电源电压及温度变化影响较小。

这种电路中555输出端③脚输出的是矩形波。

▲ NE555构成的马达调速电路。

上图为NE555构成的一个简易马达调速电路。

555及其外围元件构成一个占空比可调的矩形波发生器，调P1即可改变555输出端③脚的脉冲宽度，从而改变马达的转速。

由于NE555的③脚最大输出电流仅200mA，故这里加一个MOS场效应管来驱动马达。

555无稳态应用也是非常广泛。

在报警器中其可以接成振荡器构成声光报警电路；其可以构成超低频振荡器，驱动各种小灯发出闪烁光；在测量电路中，其可以作为简易的波形发生器；由于NE555的驱动电流较大，在红外遥控电路中可以使用NE555作为振荡器，直接驱动红外发射管工作。

555时基电路的研究与应用
555时基电路的研究主要包括对其工作原理、特性以及参数的深入研究。

首先，555时基电路是基于固定的RC元件，通过电压比较和开关控
制来实现定时功能。

当输入触发信号达到一定阈值时，555定时器的输出
反转，从而开始计时。

当计时达到设定时间后，输出再次反转。

其次，
555时基电路具有多种工作模式，包括单稳态、连续运行、单拍模式等，
通过调节电阻、电容和电源电压等参数，可以实现不同的功能。

1.脉冲发生器：555时基电路可以用来产生方波、脉冲、震荡信号等。

通过调节电容和电阻的参数，可以控制输出信号的频率、占空比等。

2.延时电路：555时基电路可以用来实现延时功能，比如延时开关、
延时报警器等。

通过调节电容和电阻的数值，可以实现不同的延时时间。

3.频率测量器：通过接收外部信号，并利用555时基电路的频率计数
功能，可以用来测量外部信号的频率。

4.电压稳定器：555时基电路可以实现电压稳定器功能，在一定条件下，通过调节电阻和电容，稳定输出电压。

5.温度计：利用555时基电路的特性，通过测量温度传感器输出的电
压信号，可以实现温度测量。

需要注意的是，555时基电路虽然功能强大，但其精度相对较低。

因此，在实际应用中，需要根据具体需求进行适当的校准和调试。

总体来说，555时基电路是一种非常实用的电路设计工具，其研究和
应用涉及到电路设计、信号调节、数字计时等众多领域。

随着科技的发展
和应用的推广，555时基电路在各行各业都有着广泛的应用前景。

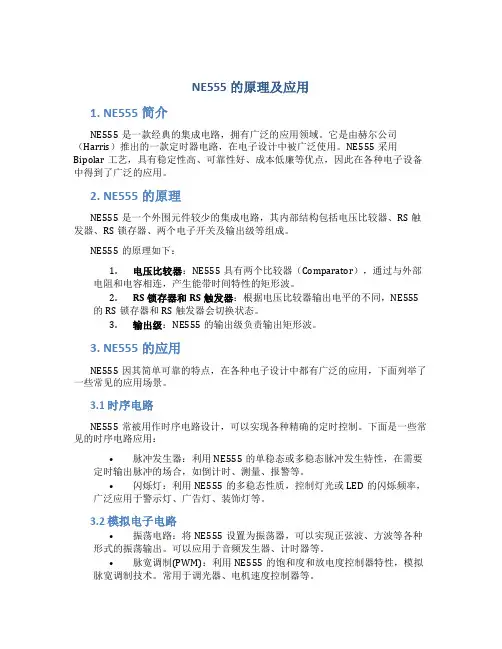

NE555的原理及应用1. NE555简介NE555是一款经典的集成电路，拥有广泛的应用领域。

它是由赫尔公司（Harris）推出的一款定时器电路，在电子设计中被广泛使用。

NE555采用Bipolar工艺，具有稳定性高、可靠性好、成本低廉等优点，因此在各种电子设备中得到了广泛的应用。

2. NE555的原理NE555是一个外围元件较少的集成电路，其内部结构包括电压比较器、RS触发器、RS锁存器、两个电子开关及输出级等组成。

NE555的原理如下：1.电压比较器：NE555具有两个比较器（Comparator），通过与外部电阻和电容相连，产生能带时间特性的矩形波。

2.RS锁存器和RS触发器：根据电压比较器输出电平的不同，NE555的RS锁存器和RS触发器会切换状态。

3.输出级：NE555的输出级负责输出矩形波。

3. NE555的应用NE555因其简单可靠的特点，在各种电子设计中都有广泛的应用，下面列举了一些常见的应用场景。

3.1 时序电路NE555常被用作时序电路设计，可以实现各种精确的定时控制。

下面是一些常见的时序电路应用：•脉冲发生器：利用NE555的单稳态或多稳态脉冲发生特性，在需要定时输出脉冲的场合，如倒计时、测量、报警等。

•闪烁灯：利用NE555的多稳态性质，控制灯光或LED的闪烁频率，广泛应用于警示灯、广告灯、装饰灯等。

3.2 模拟电子电路•振荡电路：将NE555设置为振荡器，可以实现正弦波、方波等各种形式的振荡输出。

可以应用于音频发生器、计时器等。

•脉宽调制(PWM)：利用NE555的饱和度和放电度控制器特性，模拟脉宽调制技术。

常用于调光器、电机速度控制器等。

3.3 控制电路•触发控制电路：NE555可以作为一个触发开关控制器，常用于自动开关、红外传感器触发等控制场景。

•电压监控器：NE555还常被用来实现电压监控电路，通过连续比较电压大小来输出监控信号，应用于过压、欠压保护等领域。

4. 总结NE555是一款经典的集成电路，具有简单可靠、成本低廉等优点。

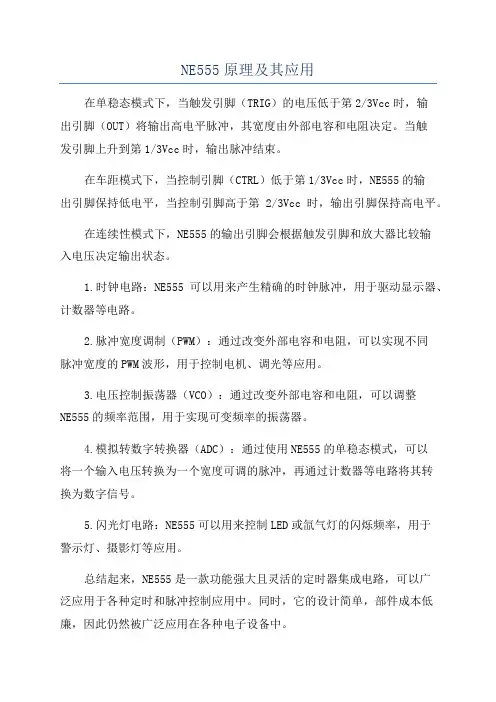

NE555原理及其应用
在单稳态模式下，当触发引脚（TRIG）的电压低于第2/3Vcc时，输
出引脚（OUT）将输出高电平脉冲，其宽度由外部电容和电阻决定。

当触
发引脚上升到第1/3Vcc时，输出脉冲结束。

在车距模式下，当控制引脚（CTRL）低于第1/3Vcc时，NE555的输
出引脚保持低电平，当控制引脚高于第2/3Vcc时，输出引脚保持高电平。

在连续性模式下，NE555的输出引脚会根据触发引脚和放大器比较输
入电压决定输出状态。

1.时钟电路：NE555可以用来产生精确的时钟脉冲，用于驱动显示器、计数器等电路。

2.脉冲宽度调制（PWM）：通过改变外部电容和电阻，可以实现不同
脉冲宽度的PWM波形，用于控制电机、调光等应用。

3.电压控制振荡器（VCO）：通过改变外部电容和电阻，可以调整
NE555的频率范围，用于实现可变频率的振荡器。

4.模拟转数字转换器（ADC）：通过使用NE555的单稳态模式，可以
将一个输入电压转换为一个宽度可调的脉冲，再通过计数器等电路将其转
换为数字信号。

5.闪光灯电路：NE555可以用来控制LED或氙气灯的闪烁频率，用于
警示灯、摄影灯等应用。

总结起来，NE555是一款功能强大且灵活的定时器集成电路，可以广
泛应用于各种定时和脉冲控制应用中。

同时，它的设计简单，部件成本低廉，因此仍然被广泛应用在各种电子设备中。

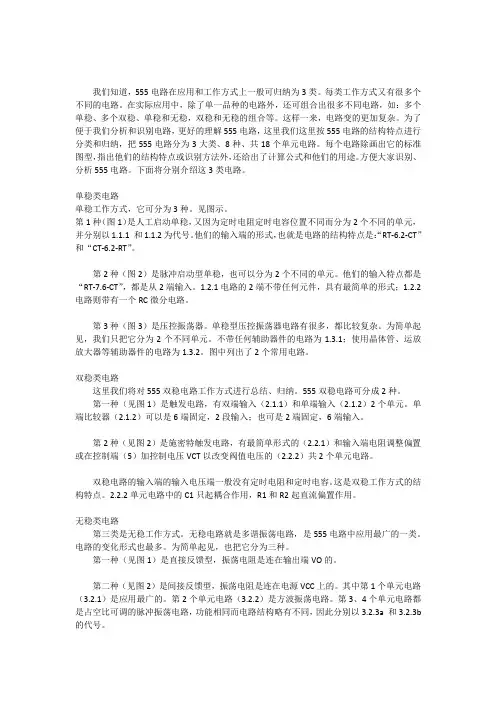

我们知道，555电路在应用和工作方式上一般可归纳为3类。

每类工作方式又有很多个不同的电路。

在实际应用中，除了单一品种的电路外，还可组合出很多不同电路，如：多个单稳、多个双稳、单稳和无稳，双稳和无稳的组合等。

这样一来，电路变的更加复杂。

为了便于我们分析和识别电路，更好的理解555电路，这里我们这里按555电路的结构特点进行分类和归纳，把555电路分为3大类、8种、共18个单元电路。

每个电路除画出它的标准图型，指出他们的结构特点或识别方法外，还给出了计算公式和他们的用途。

方便大家识别、分析555电路。

下面将分别介绍这3类电路。

单稳类电路单稳工作方式，它可分为3种。

见图示。

第1种（图1）是人工启动单稳，又因为定时电阻定时电容位置不同而分为2个不同的单元，“RT-6.2-CT”并分别以1.1.1 和1.1.2为代号。

他们的输入端的形式，也就是电路的结构特点是：和“CT-6.2-RT”。

第2种（图2）是脉冲启动型单稳，也可以分为2个不同的单元。

他们的输入特点都是“RT-7.6-CT”，都是从2端输入。

1.2.1电路的2端不带任何元件，具有最简单的形式；1.2.2电路则带有一个RC微分电路。

第3种（图3）是压控振荡器。

单稳型压控振荡器电路有很多，都比较复杂。

为简单起见，我们只把它分为2个不同单元。

不带任何辅助器件的电路为1.3.1；使用晶体管、运放放大器等辅助器件的电路为1.3.2。

图中列出了2个常用电路。

双稳类电路这里我们将对555双稳电路工作方式进行总结、归纳。

555双稳电路可分成2种。

第一种（见图1）是触发电路，有双端输入（2.1.1）和单端输入（2.1.2）2个单元。

单端比较器（2.1.2）可以是6端固定，2段输入；也可是2端固定，6端输入。

第2种（见图2）是施密特触发电路，有最简单形式的（2.2.1）和输入端电阻调整偏置或在控制端（5）加控制电压VCT以改变阀值电压的（2.2.2）共2个单元电路。

555时基电路的应用
555时基电路是一种多用途的集成电路，因为其设计新颖，构思奇巧，用途广泛，备受电子专业设计人员和电子爱好者的青睐，被戏称为伟大的小IC。

其工作原理与应用如下：
1.简易催眠器：555时基电路可以构成一个极低频振荡器，输出
一个个短的脉冲，使扬声器发出类似雨滴的声音。

雨滴声的速度可以通过100K电位器来调节到合适的程度。

如果在电源端
增加一简单的定时开关，则可以在使用者进入梦乡后及时切断电源。

2.直流电机调速控制电路：这是一个占空比可调的脉冲振荡器。

电机M是用它的输出脉冲驱动的，脉冲占空比越大，电机电驱电流就越小，转速减慢；脉冲占空比越小，电机电驱电流就越大，转速加快。

因此调节电位器RP的数值可以调整电机的速
度。

如电极电驱电流不大于200mA时，可用CB555直接驱动；
如电流大于200mA，应增加驱动级和功放级。

3.电源：555时基电路是一种将模拟电路和数字电路巧妙结合在
一起的电路，可以采用4.5～15V的单独电源，也可以和其它
的运算放大器和TTL电路共用电源。

一个单独的555时基电
路，可以提供近15分钟的较准确的定时时间。

4.脉冲发生器、方波发生器、单稳态多谐振荡器、双稳态多谐振
荡器、自由振荡器、内振荡器、定时电路、延时电路、脉冲调制电路、仪器仪表的各种控制电路及民用电子产品、电子琴、电子玩具等。

此外，中文名555时基电路，类别是组合集成电路。

如需了解更多关于555时基电路的应用，建议咨询电子工程师或者查阅电子相关书籍获取更多信息。

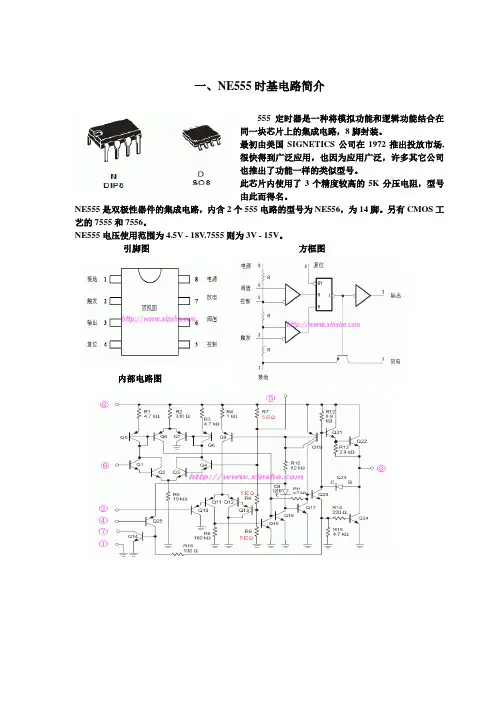

一、NE555时基电路简介
555定时器是一种将模拟功能和逻辑功能结合在
同一块芯片上的集成电路，8脚封装。

最初由美国SIGNETICS公司在1972推出投放市场,
很快得到广泛应用，也因为应用广泛，许多其它公司
也推出了功能一样的类似型号。

此芯片内使用了3个精度较高的5K分压电阻，型号
由此而得名。

NE555是双极性器件的集成电路，内含2个555电路的型号为NE556，为14脚。

另有CMOS工艺的7555和7556。

NE555电压使用范围为4.5V - 18V.7555则为3V - 15V。

引脚图方框图
内部电路图
二、NE555时基电路主要有3种基本应用
1。

多谐振荡器
高电平时间：T1=0.693(R1+R2)C
低电平时间：T2=0.693R2C
振荡周期：T=0.693(R1+2R2)C
C2为抗干扰电容,一般取0.1uF-0.01uF,要求不高也可不用。

2。

单稳态触发器3。

RS触发器，通电后输出为高，按S1输出为延时时间：T=1.1RC秒低，按S输出为高，6 7可连接。

NE555引脚功能及应用NE555为8脚时基集成电路，各脚主要功能（集成块图在下面）1地GND 2触发3输出4复位5控制电压6门限(阈值)7放电8电源电压Vcc应用十分广泛，可装如下几种电路：1。

单稳类-----作用：定延时，消抖动，分（倍）频，脉冲输出，速率检测等。

2。

双稳类-----作用：比较器，锁存器，反相器，方波输出及整形等。

3。

无稳类-----作用：方波输出，电源变换，音响报警，玩具，电控测量，定时等。

我们知道，555电路在应用和工作方式上一般可归纳为3类。

每类工作方式又有很多个不同的电路。

在实际应用中，除了单一品种的电路外，还可组合出很多不同电路，如：多个单稳、多个双稳、单稳和无稳，双稳和无稳的组合等。

这样一来，电路变的更加复杂。

为了便于我们分析和识别电路，更好的理解555电路，这里我们这里按555电路的结构特点进行分类和归纳，把555电路分为3大类、8种、共18个单元电路。

每个电路除画出它的标准图型，指出他们的结构特点或识别方法外，还给出了计算公式和他们的用途。

方便大家识别、分析555电路。

下面将分别介绍这3类电路。

单稳类电路:单稳工作方式，它可分为3种。

见图示。

第1种（图1）是人工启动单稳，又因为定时电阻定时电容位置不同而分为2个不同的单元，并分别以1.1.1 和1.1.2为代号。

他们的输入端的形式，也就是电路的结构特点是：“RT-6.2-CT”和“CT-6.2-RT”。

第2种（图2）是脉冲启动型单稳，也可以分为2个不同的单元。

他们的输入特点都是“RT-7.6-CT”，都是从2端输入。

1.2.1电路的2端不带任何元件，具有最简单的形式；1.2.2电路则带有一个RC微分电路。

第3种（图3）是压控振荡器。

单稳型压控振荡器电路有很多，都比较复杂。

为简单起见，我们只把它分为2个不同单元。

不带任何辅助器件的电路为1.3.1；使用晶体管、运放放大器等辅助器件的电路为1.3.2。

图中列出了2个常用电路。

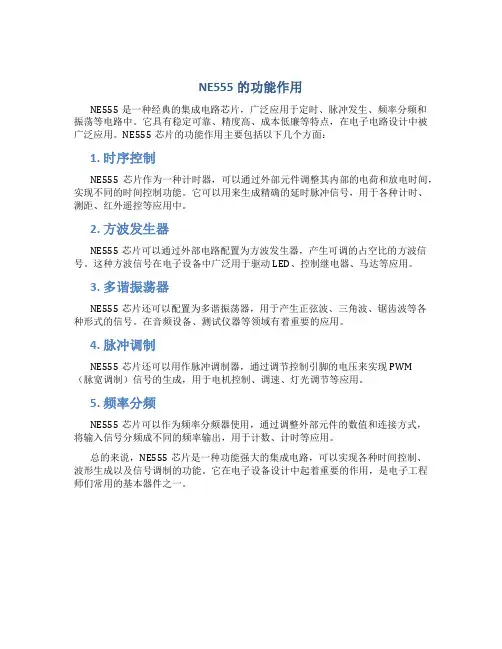

NE555的功能作用
NE555是一种经典的集成电路芯片，广泛应用于定时、脉冲发生、频率分频和振荡等电路中。

它具有稳定可靠、精度高、成本低廉等特点，在电子电路设计中被广泛应用。

NE555芯片的功能作用主要包括以下几个方面：
1. 时序控制
NE555芯片作为一种计时器，可以通过外部元件调整其内部的电荷和放电时间，实现不同的时间控制功能。

它可以用来生成精确的延时脉冲信号，用于各种计时、测距、红外遥控等应用中。

2. 方波发生器
NE555芯片可以通过外部电路配置为方波发生器，产生可调的占空比的方波信号。

这种方波信号在电子设备中广泛用于驱动LED、控制继电器、马达等应用。

3. 多谐振荡器
NE555芯片还可以配置为多谐振荡器，用于产生正弦波、三角波、锯齿波等各种形式的信号。

在音频设备、测试仪器等领域有着重要的应用。

4. 脉冲调制
NE555芯片还可以用作脉冲调制器，通过调节控制引脚的电压来实现PWM
（脉宽调制）信号的生成，用于电机控制、调速、灯光调节等应用。

5. 频率分频
NE555芯片可以作为频率分频器使用，通过调整外部元件的数值和连接方式，将输入信号分频成不同的频率输出，用于计数、计时等应用。

总的来说，NE555芯片是一种功能强大的集成电路，可以实现各种时间控制、波形生成以及信号调制的功能。

它在电子设备设计中起着重要的作用，是电子工程师们常用的基本器件之一。

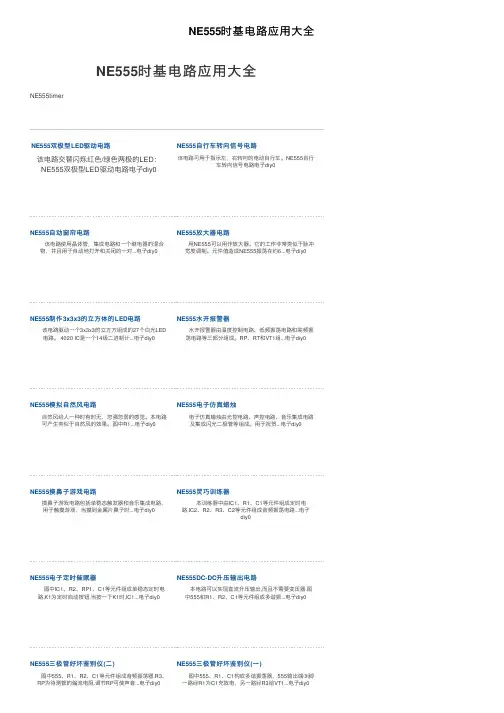

NE555光控频闪式警⽰灯 光控频闪式警⽰灯由光控电路和频闪振荡器所组成。

常⽤于航海、⾼层建筑、⾼速公路等...电⼦diy0NE555红外线遥控开关灯 图中IC1、R1、C2等元件组成单稳态电路。

IC2、R3、R4、R5、C3等元件组成双稳态开关电...电⼦diy0NE555红外线遥控延时灯 现代家庭⼀般都有红外遥控器，我们可利⽤现有的遥控器控制⼀个红外遥控延时灯。

图中H...电⼦diy0NE555光控楼梯灯 在⽩天⾃然光很强的情况下，如果楼道灯还亮着，那是⼀种极⼤的浪费。

本实验电路可解...电⼦diy0NE555声控延时灯 图中R1、R2、B、VT1等元件组成⼀个电压负反馈放⼤电路，将B接收到的声⾳信号进⾏放⼤...电⼦diy0NE555警车⾳响电路 在救护车⾳响电路的基础上稍加改动就会产⽣警车⾳响效果。

三极管VT1基极接在IC1②、...电⼦diy0NE555救护车⾳响电路 本电路由两⽚时基集成电路所组成。

IC1组成⼀个低频振荡器，IC2组成⼀个⾼频振荡器。

...电⼦diy0NE555双⾳频门铃 双⾳频可以发出叮咚两个不同频率的声⾳。

平时，555④脚是通过R1、C1接地，555处于复...电⼦diy0NE555光控电⼦鸟 本电路在不同的光照下，发出忽⾼忽低、变幻莫测的鸟叫声，⾮常有趣。

电路中IC1、R1、...电⼦diy0NE555⽔位控制器 图中555构成施密特触发器来完成⽔位控制功能。

⼯作原理如下：附图中A、B、C是三个检...电⼦diy0NE555常见的错误使⽤⽅法 1. Pin 7 gets connected to the 0v rail via a transistor inside the chip during part of the operation of t...电⼦diy0NE555时基电路功能介绍 概述： 555集成电路⼈们习惯称之为时基电路。

它是⼀种将模拟功能与逻辑功能巧妙结...电⼦diy0。

555时基集成电路的应用--------------------------------------------------------------------------------一、单稳类电路单稳工作方式，它可分为3种。

见图示。

第1种（图1）是人工启动单稳，又因为定时电阻定时电容位置不同而分为2个不同的单元，并分别以1.1.1 和1.1.2为代号。

他们的输入端的形式，也就是电路的结构特点是：“RT-6.2-CT”和“CT-6.2-RT”。

第2种（图2）是脉冲启动型单稳，也可以分为2个不同的单元。

他们的输入特点都是“RT-7.6-CT”，都是从2端输入。

1.2.1电路的2端不带任何元件，具有最简单的形式；1.2.2电路则带有一个RC微分电路。

第3种（图3）是压控振荡器。

单稳型压控振荡器电路有很多，都比较复杂。

为简单起见，我们只把它分为2个不同单元。

不带任何辅助器件的电路为1.3.1；使用晶体管、运放放大器等辅助器件的电路为1.3.2。

图中列出了2个常用电路。

--------------------------------------------------------------------------------二、双稳类电路这里我们将对555双稳电路工作方式进行总结、归纳。

555双稳电路可分成2种。

第一种（见图1）是触发电路，有双端输入（2.1.1）和单端输入（2.1.2）2个单元。

单端比较器（2.1.2）可以是6端固定，2段输入；也可是2端固定，6端输入。

第2种（见图2）是施密特触发电路，有最简单形式的（2.2.1）和输入端电阻调整偏置或在控制端（5）加控制电压VCT以改变阀值电压的（2.2.2）共2个单元电路。

双稳电路的输入端的输入电压端一般没有定时电阻和定时电容。

这是双稳工作方式的结构特点。

2.2.2单元电路中的C1只起耦合作用，R1和R2起直流偏置作用。

…………………………………………………………………..三、无稳类电路第三类是无稳工作方式。

555时基集成电路的应用555内部电原理图我们知道，555电路在应用和工作方式上一般可归纳为3类。

每类工作方式又有很多个不同的电路。

在实际应用中，除了单一品种的电路外，还可组合出很多不同电路，如：多个单稳、多个双稳、单稳和无稳，双稳和无稳的组合等。

这样一来，电路变的更加复杂。

为了便于我们分析和识别电路，更好的理解555电路，这里我们这里按555电路的结构特点进行分类和归纳，把555电路分为3大类、8种、共18个单元电路。

每个电路除画出它的标准图型，指出他们的结构特点或识别方法外，还给出了计算公式和他们的用途。

方便大家识别、分析555电路。

下面将分别介绍这3类电路。

-----------------------------------------------------------------------------------------------------------单稳类电路单稳工作方式，它可分为3种。

见图示。

第1种（图1）是人工启动单稳，又因为定时电阻定时电容位置不同而分为2个不同的单元，并分别以1.1.1 和1.1.2为代号。

他们的输入端的形式，也就是电路的结构特点是：“RT-6.2-CT”和“CT-6.2-RT”。

第2种（图2）是脉冲启动型单稳，也可以分为2个不同的单元。

他们的输入特点都是“RT-7.6-CT”，都是从2端输入。

1.2.1电路的2端不带任何元件，具有最简单的形式；1.2.2电路则带有一个RC微分电路。

第3种（图3）是压控振荡器。

单稳型压控振荡器电路有很多，都比较复杂。

为简单起见，我们只把它分为2个不同单元。

不带任何辅助器件的电路为1.3.1；使用晶体管、运放放大器等辅助器件的电路为1.3.2。

图中列出了2个常用电路。

-----------------------------------------------------------------------------------------------------------双稳类电路这里我们将对555双稳电路工作方式进行总结、归纳。

555时基集成电路原理及应用1 555时基电路的特点555集成电路开始是作定时器应用的，所以叫做555定时器或555时基电路。

但后来经过开发，它除了作定时延时控制外，还可用于调光、调温、调压、调速等多种控制及计量检测。

此外，还可以组成脉冲振荡、单稳、双稳和脉冲调制电路，用于交流信号源、电源变换、频率变换、脉冲调制等。

由于它工作可靠、使用方便、价格低廉，目前被广泛用于各种电子产品中，555集成电路内部有几十个元器件，有分压器、比较器、基本R-S触发器、放电管以及缓冲器等，电路比较复杂，是模拟电路和数字电路的混合体，如图1所示。

图1 555集成电路内部结构图555集成电路是8脚封装，双列直插型，如图2(A)所示，按输入输出的排列可看成如图2(B)所示。

其中6脚称阈值端(TH)，是上比较器的输入；2脚称触发端(TR)，是下比较器的输入；3脚是输出端(Vo)，它有O和1两种状态，由输入端所加的电平决定；7脚是放电端(DIS)，它是内部放电管的输出，有悬空和接地两种状态，也是由输入端的状态决定；4脚是复位端(MR)，加上低电平时可使输出为低电平；5脚是控制电压端(Vc),可用它改变上下触发电平值；8脚是电源端，1脚是地端。

图2 555集成电路封装图我们也可以把555电路等效成一个带放电开关的R-S触发器，如图3(A)所示，这个特殊的触发器有两个输入端：阈值端(TH)可看成是置零端R，要求高电平，触发端(TR)可看成是置位端S，要求低电平，有一个输出端Vo，Vo可等效成触发器的Q端，放电端(DIS)可看成是由内部放电开关控制的一个接点，由触发器的Q端控制：Q=1时DIS端接地，Q=0时DIS 端悬空。

另外还有复位端MR，控制电压端Vc，电源端VDD和地端GND。

这个特殊的触发器有两个特点：(1)两个输入端的触发电平要求一高一低，置零端R即阈值端(TH)要求高电平，而置位端s即触发端(TR)则要求低电乎;(2)两个输入端的触发电平使输出发生翻转的阈值电压值也不同，当V c端不接控制电压时，对TH(R)端来讲，>2/3VDD是高电平1,<2/3VDD是低电平0：而对TR(S)端来讲，>1/3VDD 是高电平1，<1/3VDD是低电平0。

NE555应用电路时基电路NE555是一种应用极其广泛的电路，它有很多优异的性能，如：定时精度高；工作速度和可靠性高；电源电压范围宽，能和数字电路直接连接；输出功率大，可直接驱动小电器；结构简单，使用灵活。

用它可组成各种波形的脉冲振荡器、定时延时电路、双稳触发电路、检测电路、电源变换电路，频率变换电路等等，被广泛应用于自动控制、测数，通讯等各个领域，可创新、制作许多电子产品。

实例一、电热灭蚊器控制电路市售电热灭蚊器都是连续通电加热的，一片灭蚊片一般只能使用一夜。

根据实验观察发现，灭蚊器在刚通电1h内效果最佳，室内蚊子即被击毙或丧失叮咬能力。

随着灭蚊片被连续加热，由于药液的挥发，到了下半夜后，灭蚊效果开始下降。

根据这一特点，笔者设计一种间断通电加热器，电路如右图所示，使电热灭蚊器处于工作1．5h、休息0．5h、再工作1．5h…循环通电工作状态，这样不但能提高灭蚊的效果，而且也延长了灭蚊片的使用期限，据试用一片灭蚊片使用两夜，效果也很好。

555时基电路接成周期为2h左右的多谐振荡器，③脚输出高电平时间为1．5h，此时晶闸管VTH导通，使插在X里的电热灭蚊器通电工作，同时LED发光指示；③脚输出低电平的时间为0．5h，此时VTH关断，灭蚊器停止工作，同时LED熄灭。

Cl要求采用CBB一400V聚丙烯电容器，其他元器件无特殊要求。

线路板图如右所示。

实例一中，电器工作（即通电加热）时间决定于电路的充电时间，由R2、R3、C3的数值决定，电器停止（即不加热）时间决定于电路的放电时间，只由R3、C3的数值决定，改变它们可改变电器的工作及间歇时间，换用不同的R、C参数可实现对不同电器或不同用途的需要；还可以把两只电阻R2、R3用一只电位器代替，用于调节电器的工作及间歇时间，适应不同需要或不同场合，非常方便。

请同学调换元件进行试验，设计制作新的电器控制器。

实例二、聋人用视觉“门铃”电路聋人用视觉“门铃”是利用照相机闪光灯的频闪管作为光源，其闪光强烈，即使在大白天也能引起人们注意。

NE555原理及应用NE555是一种经典的集成电路，它是由三个主要部分组成：比较器、RS触发器和稳压器。

NE555的工作原理是基于电荷泵原理，通过控制外部元件的充放电过程实现周期性的信号产生。

NE555主要应用于定时器、频率分割器和脉冲宽度调制等领域，下面将详细介绍NE555的原理和应用。

1.GND：地线2.TRIG：触发输入3.OUT：输出4.RESET：复位输入5.CONTROL：控制输入6.THR：阈值输入7.DISCHARGE：放电输出8.VCC：正电源1.初始状态：当VCC上电时，NE555的输出为低电平，状态为复位状态。

2. 触发输入：当TRIG引脚接收到低电平信号时，比较器的正输入端将大于负输入端，输出将变为高电平，同时RS触发器 Set端的输入也为高电平，RS触发器的输出为低电平，开始充电过程。

3. 阈值输入：当THR引脚接收到高电平信号时，比较器的负输入端将大于正输入端，输出将变为低电平，同时RS触发器 Reset端的输入也为高电平，RS触发器的输出为高电平，停止充电过程，开始放电过程。

4. 复位输入：当RESET引脚接收到低电平信号时，RS触发器 Reset端的输入为低电平，RS触发器的输出为高电平，停止放电过程，输出为复位状态。

根据以上的工作原理，NE555可以实现多种应用，下面列举几个典型的应用场景：1.定时器：NE555可以通过控制充放电的时间来实现定时器功能。

通过调节电阻和电容的数值，可以调节定时器的频率和周期，从而实现精确的时间控制。

2.频率分割器：NE555可以通过将输出信号与RC振荡电路相连，实现频率分割的功能。

通过调节RC电路的参数，可以将输入频率分割为不同倍数的输出频率，从而实现信号频率的变换。

3.脉冲宽度调制：NE555可以通过控制输入信号的高低电平时间比例，实现脉冲宽度调制的功能。

通过调节RC电路的参数，可以改变输出信号的脉宽，从而实现信号的调制和解调。

简述555时基电路的功能555时基电路是一种集成电路，由双稳态多谐振荡器、比较器和放大器组成。

它的主要功能是产生各种不同的脉冲信号和定时信号，广泛应用于计时、闪光灯、音乐合成、遥控器等领域。

一、555时基电路的原理1. 双稳态多谐振荡器555芯片中的双稳态多谐振荡器是其核心部分。

当输入电压超过阈值电平时，输出为高电平；当输入电压低于触发电平时，输出为低电平。

这使得芯片能够在两个状态之间进行切换，并产生周期性的脉冲信号。

2. 比较器和放大器555芯片中的比较器和放大器用于检测输入信号与阈值之间的差异，并将其转换为输出信号。

比较器将输入信号与参考电压进行比较，并产生高或低的数字输出信号。

放大器用于增强比较后得到的信号以便更好地控制输出。

二、555时基电路的应用1. 计时555时基电路可以用作计时器或定时开关。

通过调整元件参数，可以产生不同的时间延迟，从几微秒到数小时不等。

它可以用于定时器、闹钟、计数器等应用。

2. 闪光灯555时基电路可以用来控制摄影中的闪光灯。

通过调整元件参数和输入信号，可以产生不同的脉冲宽度和频率，从而控制闪光灯的亮度和持续时间。

3. 音乐合成555时基电路可以用于音乐合成。

通过将输入信号与输出信号相结合，可以产生各种不同的音调和节奏。

这种技术被广泛应用于电子琴、合成器和其他音乐设备中。

4. 遥控器555时基电路可以用来制作遥控器。

通过设置特定的频率和编码方式，可以将信号发送到接收器以控制设备的操作。

这种技术被广泛应用于家庭娱乐系统、汽车安全系统和其他遥控设备中。

三、555时基电路的优点1. 稳定性高555芯片具有很高的稳定性，能够在广泛的工作温度范围内保持一致性。

2. 简单易用555芯片非常容易使用，并且在设计过程中需要的元件数量较少，因此可以减少成本和复杂性。

3. 可靠性高555芯片具有很高的可靠性，能够在长时间内保持稳定的工作状态。

四、555时基电路的缺点1. 精度有限555芯片在一定程度上受到元件参数和工作温度的影响，因此其精度有限。

555时基集成电路应用电路浏览718 发布时间08/05/23 555时基集成电路在应用方式上一般可归纳为单稳态类、双稳态类和无稳态类三种。

每种工作方式又可以衍生出多种不同的电路。

在实际应用中，除了单一电路工作外，还可以多个电路组合出很多不同电路，如：多个单稳、多个双稳、单稳和无稳，双稳和无稳的组合等。

这样一来，电路变的更加复杂。

为了便于我们分析和识别电路，更好的理解555电路，这里我们这里按555电路的结构特点进行分类和归纳，把555电路分为3大类、8种、共18个单元电路。

每个电路除画出它的标准图型，指出他们的结构特点或识别方法外，还给出了计算公式和他们的用途。

方便大家识别、分析555电路。

单稳类电路单稳工作方式，它可分为3种。

见图示。

第1种（图1）是人工启动单稳，又因为定时电阻定时电容位置不同而分为2个不同的单元，并分别以1.1.1和1.1.2为代号。

他们的输入端的形式，也就是电路的结构特点是：“RT-6.2-CT”和“CT-6.2-RT”。

第2种（图2）是脉冲启动型单稳，也可以分为2个不同的单元。

他们的输入特点都是“RT-7.6-CT”，都是从2端输入。

1.2.1电路的2端不带任何元件，具有最简单的形式；1.2.2电路则带有一个RC微分电路。

第3种（图3）是压控振荡器。

单稳型压控振荡器电路有很多，都比较复杂。

为简单起见，我们只把它分为2个不同单元。

不带任何辅助器件的电路为1.3.1；使用晶体管、运放放大器等辅助器件的电路为1.3.2。

图中列出了2个常用电路。

双稳类电路这里我们将对555双稳电路工作方式进行总结、归纳。

555双稳电路可分成2种。

第一种（见图1）是触发电路，有双端输入（2.1.1）和单端输入（2.1.2）2个单元。

单端比较器（2.1.2）可以是6端固定，2段输入；也可是2端固定，6端输入。

第2种（见图2）是施密特触发电路，有最简单形式的（2.2.1）和输入端电阻调整偏置或在控制端（5）加控制电压VCT以改变阀值电压的（2.2.2）共2个单元电路。

NE555原理图及应用实例(555原理图)我们知道，555电路在应用和工作方式上一般可归纳为3类。

每类工作方式又有很多个不同的电路。

在实际应用中，除了单一品种的电路外，还可组合出很多不同电路，如：多个单稳、多个双稳、单稳和无稳，双稳和无稳的组合等。

这样一来，电路变的更加复杂。

为了便于我们分析和识别电路，更好的理解555电路，这里我们这里按555电路的结构特点进行分类和归纳，把555电路分为3大类、8种、共18个单元电路。

每个电路除画出它的标准图型，指出他们的结构特点或识别方法外，还给出了计算公式和他们的用途。

方便大家识别、分析555电路。

下面将分别介绍这3类电路。

单稳类电路单稳工作方式，它可分为3种。

见图示。

第1种（图1）是人工启动单稳，又因为定时电阻定时电容位置不同而分为2个不同的单元，并分别以1.1.1和1.1.2为代号。

他们的输入端的形式，也就是电路的结构特点是：“RT-6.2-CT”和“CT-6.2-RT”。

单稳类电路单稳工作方式，它可分为3种。

见图示。

第1种（图1）是人工启动单稳，又因为定时电阻定时电容位置不同而分为2个不同的单元，并分别以1.1.1和1.1.2为代号。

他们的输入端的形式，也就是电路的结构特点是：“RT-6.2-CT”和“CT-6.2-RT”。

第2种（图2）是脉冲启动型单稳，也可以分为2个不同的单元。

他们的输入特点都是“RT-7.6-CT”，都是从2端输入。

1.2.1电路的2端不带任何元件，具有最简单的形式；1.2.2电路则带有一个RC微分电路。

第3种（图3）是压控振荡器。

单稳型压控振荡器电路有很多，都比较复杂。

为简单起见，我们只把它分为2个不同单元。

不带任何辅助器件的电路为1.3.1；使用晶体管、运放放大器等辅助器件的电路为1.3.2。

图中列出了2个常用电路。

双稳类电路这里我们将对555双稳电路工作方式进行总结、归纳。

555双稳电路可分成2种。

第一种（见图1）是触发电路，有双端输入（2.1.1）和单端输入（2.1.2）2个单元。

555定时器的应用
555定时器是一种常见的集成电路，它有广泛的应用。

下
面是一些常见的555定时器的应用：
1. 时钟发生器：555定时器可以用来产生稳定的时钟信号，用于计时、频率测量等应用。

2. 脉冲调宽调制（PWM）：555定时器可以用来产生可调宽度的脉冲信号，常用于控制电机速度、调光等应用。

3. 频率分割器：555定时器可以用来将输入频率分频为更
低的频率，常用于计数、计时等应用。

4. 触发器：555定时器可以用作触发器，在特定的输入条
件下产生输出信号，常用于触发电路等应用。

5. 多谐振荡器：555定时器可以利用其内部的比较器和反馈电路实现多谐振荡器，常用于音频、无线电信号发生器等应用。

6. 脉冲生成器：555定时器可以生成各种不同形式的脉冲信号，比如单脉冲、多脉冲等，常用于时序控制、触发器等应用。

7. 延时器：555定时器可以设置延时时间，当延时时间达到时，产生相应的输出信号，常用于测量、控制等应用。

这些只是555定时器应用的一小部分，实际上它在电子领域中有着广泛的应用，可以满足各种不同的需求。
