水驱特征曲线在采收率标定中的应用

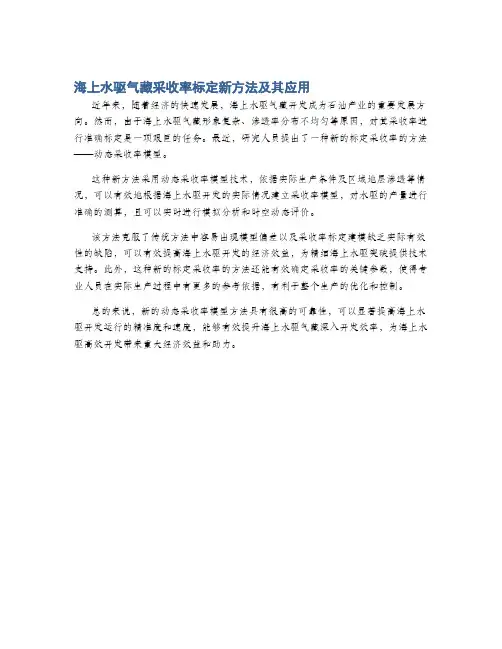

海上水驱气藏采收率标定新方法及其应用
近年来，随着经济的快速发展，海上水驱气藏开发成为石油产业的重要发展方向。

然而，由于海上水驱气藏形象复杂、渗透率分布不均匀等原因，对其采收率进行准确标定是一项艰巨的任务。

最近，研究人员提出了一种新的标定采收率的方法——动态采收率模型。

这种新方法采用动态采收率模型技术，依据实际生产条件及区域地层渗透等情况，可以有效地根据海上水驱开发的实际情况建立采收率模型，对水驱的产量进行准确的测算，且可以实时进行模拟分析和时空动态评价。

该方法克服了传统方法中容易出现模型偏差以及采收率标定建模缺乏实际有效性的缺陷，可以有效提高海上水驱开发的经济效益，为精细海上水驱突破提供技术支持。

此外，这种新的标定采收率的方法还能有效确定采收率的关键参数，使得专业人员在实际生产过程中有更多的参考依据，有利于整个生产的优化和控制。

总的来说，新的动态采收率模型方法具有很高的可靠性，可以显著提高海上水驱开发运行的精准度和速度，能够有效提升海上水驱气藏深入开发效率，为海上水驱高效开发带来重大经济效益和助力。

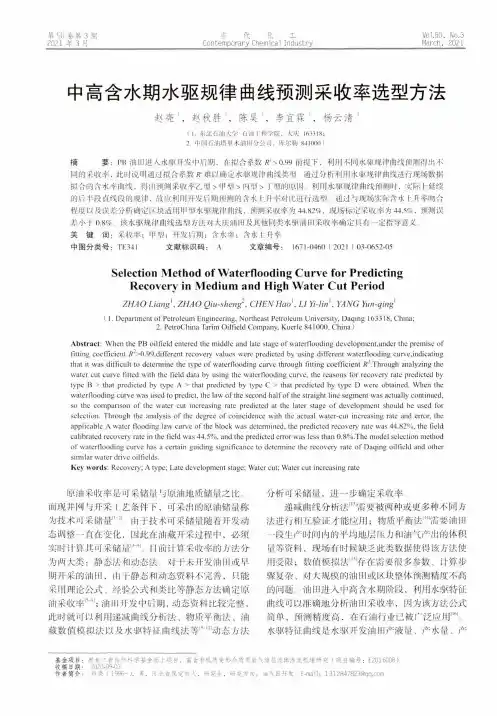

第50卷第3期当代化工V〇1.50,N o.3 2Q21 车3 月_______________________________Contemporary Chemical Industry_____________________________M arch,2021中高含水期水驱规律曲线预测采收率选型方法赵亮\赵秋胜2，陈昊\李宜霖\杨云清1(1.东北石油大学石袖程学院，大庆163318;2.中国石油塔里木油田分公司，库尔勒841000)摘要：IM5油田进人水驱开发中后期，在拟合系数/?_'>0.99前提下，利用不同水驱规律曲线预测得出不 同的采收率，此时说明通过拟合系数#难以确定水驱规汴曲线类咽通过分析利用水驱规律曲线进行现场数据 拟合的含水书曲线，得出预测采收率乙型 > 甲咽 > 内型> 丁铟的原因利用水驱规律曲线预测时，实际h延续 的后半段直线段的规律，故应利用幵发后期预测的次水丨•.升率对比进行选塑通过勺现场实际含水h升率吻合 程度以及误差分折确定区块适用屮咽水驱规淨曲线，预测采收率为44.82%,现场标定采收率为44.5%.预测误 差小于0.8%该水驱规汴|丨1丨线选哦方法对大庆油田及其他同类水驱油田采收率确定具有一定指导意义关键词：采收率；甲31开发后期；含水率；含水卜.升率中图分类号：TE341 文献标识码：A 文章编号：1671-0460(2021)03-0652-05Selection Method of Waterflooding Curve for PredictingRecovery in Medium and High Water Cut PeriodZ H A O L ia n g ,Z H A O Q iu-sh e n g\C H E N H a o', LI Yi-lin,YANG Yun-qing(1. Department o f Petroleum Engineering, Northeast Petroleum University, Daqing 163318, China;2. PetroChina Tarim Oilfield Company, Kuerle 841000, China)Abstract: When the PB oilfield entered the middle and late stage o f waterflooding development,under the premise offitting coefficient /?2>0.99,different recovery values were predicted by using different waterflooding curve,indicatingthat it was difficult to determine the type o f waterflooding curve through fitting coefficient /?2.Through analyzing thewater cut curve fitted with the field data by using the waterflooding curve, the reasons for recovery rate predicted bytype B > that predicted by type A > that predicted by type C > that predicted by type D were obtained. When thewaterflooding curve was used to predict, the law o f the second half o f the straight line segment was actually continued,so the comparison o f the water cut increasing rate predicted at the later stage o f development should be used forselection. Through the analysis o f the degree o f coincidence with the actual water-cut increasing rate and error, theapplicable A water flooding law curve o f the block was determined, the predicted recovery rate was 44.82%, the fieldcalibrated recoveiy rate in the field was 44.5%, and the predicted error was less than 0.8%.The model selection methodo f waterflooding curve has a certain guiding significance to determine the recovery rate o f Daqing oilfield and othersimilar water drive oilfields.Key words: Recovery; A type; Late development stage; Water cut; Water cut increasing rate原油采收率是可采储量与原油地质储量之比:而现井网1j开采丨:艺条件下，可采出的原油储量称 为技术可采储量11'由于技术可采储量随着开发动 态调整一直在变化，因此在油藏开采过程中，必须 实时计算其可采储M M1目前计算采收率的方法分 为两大类：静态法和动态法对于未开发油出或早 期开采的油田，fl丨于静态和动态资料不完善，只能 采用理论公式、经验公式和类比等静态方法确定原 油采收率1、油田开发中后期，动态资料比较完整，此时就可以利用递减曲线分析法、物质平衡法、油 藏数值模拟法以及水驱特征曲线法等|l M21动态//法分析可采储量，进一步确定采收率递减曲线分析法1131需要被两种或吏多种不同方 法进行相互验证才能应用；物质平衡法n41需要油田 一段生产时间内的平均地层压力和油气产出的体积M等资料，现场有时候缺乏此类数据使得该方法使 用受限；数值模拟法1151存在需要很多参数、计算步骤复杂、对大规模的油田或区块整体预测精度不高的问题油田进入中高含水期阶段，利用水驱特征曲线可以准确地分析油田采收率，因为该方法公式简单，预测精度高，在石油行业已被广泛应用1161水驱特征曲线是水驱开发油田产液量、产水量、产基金项目：黑龙江S f i S科学基金面上项目，富含有机质变形介盾页岩气储层流体溱流机理研究（项目编号：E2016008) 收稿日期：2020-09-03作者简介：衫亮（1996->，男，河北省保定市人，研究生，研究方向：油气田开犮.E-m ail:13I2847823@第50卷第3期____________________赵亮，等：中高含水期水驱规律曲线预测采收率选型方法________________________653油量和水油比的直线关系曲线。

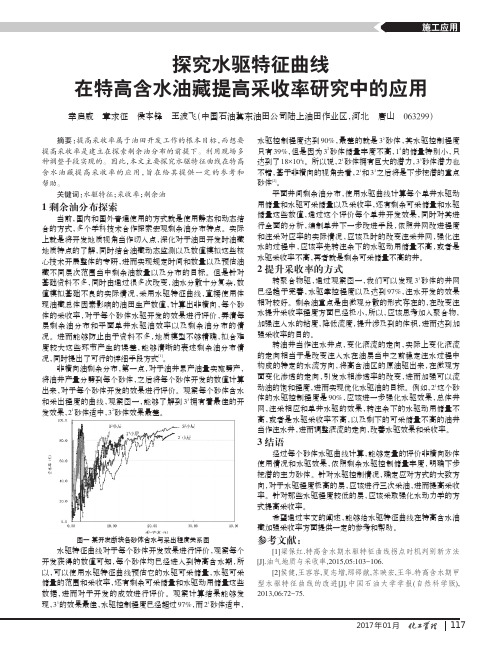

2017年01月探究水驱特征曲线在特高含水油藏提高采收率研究中的应用幸启威章求征侯本锋王波飞（中国石油冀东油田公司陆上油田作业区，河北唐山063299）摘要：提高采收率属于油田开发工作的根本目标，而想要提高采收率是建立在探索剩余油分布的前提下。

利用现场多种调整手段实现的。

因此，本文主要探究水驱特征曲线在特高含水油藏提高采收率的应用，旨在给其提供一定的参考和帮助。

关键词：水驱特征；采收率；剩余油1剩余油分布探索当前，国内和国外普遍使用的方式就是使用静态和动态结合的方式，多个学科技术合作探索宏观剩余油分布特点。

实际上就是将开发地质视角当作切入点，深化对于油田开发时油藏地质特点的了解，同时结合油藏动态监测以及数值模拟这些核心技术开展整体的专研，进而实现规定时间和数量以及预估油藏不同层次范围当中剩余油数量以及分布的目标。

但是针对基础资料不多，同时由通过很多次改变，油水分散十分复杂，数值模拟基础不良的实际情况，采用水驱特征曲线，直接使用体现油藏总体因素影响的油田生产数值，计算出非横向，每个砂体的采收率，对于每个砂体水驱开发的效果进行评价，弄清每层剩余油分布和平面单井水驱油效率以及剩余油分布的情况。

进而能够防止由于资料不多，地质模型不够精确，拟合难度较大这些环节产生的误差，能够清晰的表述剩余油分布情况，同时提出了可行的详细手段方式[1]。

非横向油剩余分布，第一点，对于油井累产油量实施劈产，将油井产量分劈到每个砂体，之后将每个砂体开发的数值计算出来，对于每个砂体开发的效果进行评价。

观察每个砂体含水和采出程度的曲线，观察图一，能够了解到33拥有着最佳的开发效果，21砂体适中，32砂体效果最差。

图一某开发断块各砂体含水与采出程度关系图水驱特征曲线对于每个砂体开发效果进行评价，观察每个开发获得的数值可知，每个砂体均已经进入到特高含水期，所以，可以使用水驱特征曲线预估它的水驱可采储量，水驱可采储量的范围和采收率，还有剩余可采储量和水驱动用储量这些数据，进而对于开发的成效进行评价。

第二节水驱特征曲线分析油田开发实践和广泛深入的开发理论表明，水驱开发油田，可以获得较高的最终采收率，并且由于水源丰富，价格低廉，因而其作为一种有效的驱替流体，在世界各油田开采中广泛使用。

但是注水或是天然水侵油田的开发，在无水采油期结束后，油田将长期处于含水期的开采，且采水率将逐步上升，这是影响油田稳产的重要因素。

为此，搞清注水开发油田含水上升规律，制订不同生产阶段的切实可行的控制含水增长的措施，是开发水驱油田的一项经常性且极为重要的工作。

一、水驱油田含水采油期的划分与含水上升规律不同油水粘度比的油田水驱特征有显著的差异。

低粘度油田，油水粘度比低，开发初期含水上升缓慢，在含水率与采出程度的关系曲线上呈凹形曲线，主要储量在中低含水期采出。

这是由水驱油非活塞性所决定的，储层的润湿性和非均匀性更加剧了这种差异。

我国主要油田原油属石蜡基原油，粘度普遍较高，这就形成了一个重要特点。

高含水期是注水开发油田的一个重要阶段，在特高含水阶段任有较多储量可供开采。

下面就含水划分标准作一介绍：（1）无水采油期：含水率2％。

（2）低含水采油期：含水率2％～20％。

（3）中含水采油期：含水率20％～60％。

（4）高含水采油期：含水率60％～90％。

（5）特高含水采油期：含水率 90％。

在水驱油田的动态分析和预测工作中，人们常常发现，对于已经进入含水期的油田，若将有关的两个动态参数在半对数坐标纸上作图，可以得到一条比较明显的直线关系，而应用这一直线关系，不仅可以对油田的未来动态进行预测，而且还可以对油田可采储量和最终采收率作出有效的估计。

图4-7表示的是我国某油田注水开发的一条水驱曲线。

这条直线一般从中含水期（含水率在20％）即可出现，而到高含水期仍保持不变。

在油田的注采井网，注采强度保持不变时，直线性也始终保持不变；当注采方式变化后，则出现拐点，但直线关系仍然成立。

如图4-7中的含水达47％左右时，直线出现拐点，其原因在于此时采取了一定的调整措施。

学术研讨79水驱特征曲线是人工注水开发或天然气水驱开发油田的特定固有规律，是研究油田含水规律、预测开采指标和标定可采储量最基础的方法。

利用水驱曲线法对油田数据进行分析，对制定最优油田开发方案，科学、经济、合理地开发气藏具有极为重要的意义。

本文推导了四种典型的水驱特征曲线，并简要论述了水驱特征曲线的适用条件；对现有的众多水驱特征曲线进行了系统分类，反映各曲线间的关系，避免在生产中选择不同形式的同种曲线。

本文简要介绍了甲、乙、丙、丁四种水驱特征曲线及其累积产油量与含水率的关系，并以某区块为例，计算了该区块的可采储量及采收率，最后将几种方法的计算结果进行对比，讨论几种方法的可靠性，为评价该区块的开发效果提供了一定的参考依据。

水驱特征曲线法对油田进行动态预测◊吉林油田公司乾安采油厂李忠臣1绪论1.1意义二次采油的主要方法是水驱（注水），它作为一种最早加 速采油的方法，在世界范围内被广泛采用。

向油层注水，既补 充油层能量，保持油藏压力，又作为排驱剂，将油向生产井推 进，以提高原油采收率。

对于水驱油藏来说，无论是依靠人工注水或是依靠天然水 驱采油，在无水采油期结束后，都将长期进行含水生产，含水 率还将逐步上升，这是影响油田稳产的重要因素。

水驱特征曲线是人工注水开发或天然气水驱开发油田的特 定固有规律，是研究油田含水规律、预测开采指标和标定可采 储量最基础的方法，目前国内外已形成数十种。

该方法主要是 利用油田开发中的一些实际生产数据，经过建立一定的数学模 析和认识含水规律，提高预测指标的可靠性。

因此，利用水驱曲线法对油田数据进行分析，对制定最优 油田开发方案，科学、经济、合理地开发气藏具有极为重要的 意义。

1.2国内外研究现状目前国内外主要涉及水驱特征线的特性研究、有关系数的 求法及水驱特征曲线在开发指标预测中的应用等方面。

我国对 水驱特征曲线的研究，主要内容是：①水驱特征曲线的应用；②研究水驱特征曲线影响因素分析；③水驱特征曲线表达式的 推导；④提出新的水驱特征曲线表达式或f…-RD程度关系式。

引言水驱特征曲线是反映注水油田水驱规律的一条重要曲线，因其简便易行且有一定可靠性，在国内外油田预测开发指标和可采储量中得到了广泛应用。

水驱特征曲线是指一个天然水驱或人工注水的油藏，当它全面开发并进入稳定生产阶段后，随着含水率达到一定高度并逐步上升，此时，累积产油量（Ｎｐ），累积产水量（Ｗｐ），累积产液量（Ｌｐ），油水比（ＯＷＲ），水油比（ＷＯＲ），含水率（ｆｗ），采出程度（Ｒ）等开发指标，在直角坐标与对数坐标上常会出现一条近似的直线段。

常用的有甲、乙、丙、丁４种水驱特征曲线。

１、水驱特征曲线的适用条件１．１水驱特征曲线只适用于注水开发油田的某个特定阶段由于影响油田开发效果的自然因素（包括地质条件、岩石和流体物性等）和人为因素（包括开发方案以及不断的后期调整措施等）的复杂性，导致油田动态反应也千差万别。

总的来说，规律的变化趋势可寻，但统一的定量描述难度却很大。

研究表明，各类水驱特征曲线都难以描述油田开发的全过程，无一例外都只适用于油田含水的某一特定阶段。

这既与油田含水上升的基本规律有关，也与不断的油田调整改造措施相联。

对水驱特征曲线来说，就是要明确适用的含水范围。

例如：甲型和乙型水驱特征曲线高含水后期会产生上翘。

当油田含水率达到９４％～９５％，或油水比达到１５．７～１９．０时，甲型和乙型水驱曲线就有可能发生上翘，这主要是由于在这两种水驱曲线的推导中都用到了一个假设，即油水相对渗透率比与水驱特征曲线的适用条件及应用徐永梅　中国石化股份胜利油田分公司地质科学研究院 ２５７０１５出口端含水饱和度存在常数递减的指数关系由上式可见，在半对数坐标系中两者为直线关系，这一关系在中期含水阶段有很好的代表性，然而到了高含水阶段，实际的油水相对渗透率比明显得低于上式表示的理论数值，这就是水驱曲线上翘的主要原因。

因此，在利用甲型和乙型水驱曲线确定可采储量和采收率时，若将经济极限含水率定为９５％或油水比为１９，那么外推的结果是可靠的。
