水驱特征曲线类型及应用

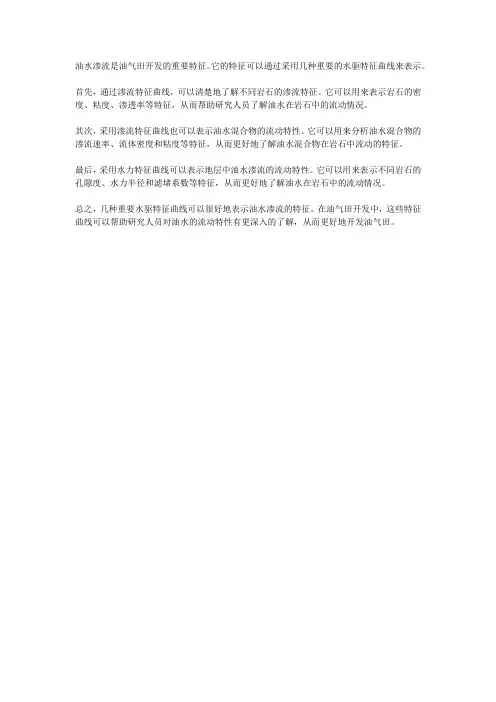

油水渗流是油气田开发的重要特征。

它的特征可以通过采用几种重要的水驱特征曲线来表示。

首先，通过渗流特征曲线，可以清楚地了解不同岩石的渗流特征。

它可以用来表示岩石的密度、粘度、渗透率等特征，从而帮助研究人员了解油水在岩石中的流动情况。

其次，采用渗流特征曲线也可以表示油水混合物的流动特性。

它可以用来分析油水混合物的渗流速率、流体密度和粘度等特征，从而更好地了解油水混合物在岩石中流动的特征。

最后，采用水力特征曲线可以表示地层中油水渗流的流动特性。

它可以用来表示不同岩石的孔隙度、水力半径和滤堵系数等特征，从而更好地了解油水在岩石中的流动情况。

总之，几种重要水驱特征曲线可以很好地表示油水渗流的特征。

在油气田开发中，这些特征曲线可以帮助研究人员对油水的流动特性有更深入的了解，从而更好地开发油气田。

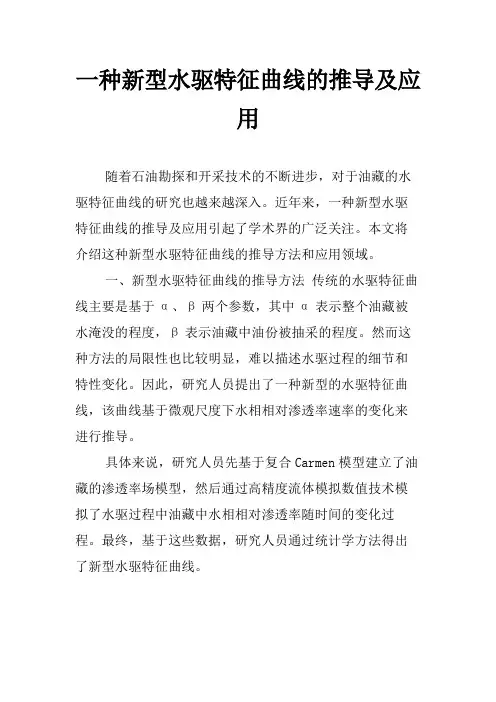

一种新型水驱特征曲线的推导及应用随着石油勘探和开采技术的不断进步，对于油藏的水驱特征曲线的研究也越来越深入。

近年来，一种新型水驱特征曲线的推导及应用引起了学术界的广泛关注。

本文将介绍这种新型水驱特征曲线的推导方法和应用领域。

一、新型水驱特征曲线的推导方法传统的水驱特征曲线主要是基于α、β两个参数，其中α表示整个油藏被水淹没的程度，β表示油藏中油份被抽采的程度。

然而这种方法的局限性也比较明显，难以描述水驱过程的细节和特性变化。

因此，研究人员提出了一种新型的水驱特征曲线，该曲线基于微观尺度下水相相对渗透率速率的变化来进行推导。

具体来说，研究人员先基于复合Carmen模型建立了油藏的渗透率场模型，然后通过高精度流体模拟数值技术模拟了水驱过程中油藏中水相相对渗透率随时间的变化过程。

最终，基于这些数据，研究人员通过统计学方法得出了新型水驱特征曲线。

二、新型水驱特征曲线的应用领域新型水驱特征曲线不仅可以更准确地描述水驱过程的细节和特性变化，还具有广泛的应用领域。

以下介绍几个典型的应用领域：1. 油藏预测新型水驱特征曲线的推导方法可以为油藏预测提供更准确的基础数据。

根据这些数据，研究人员可以更精确地预测油藏的开采量、剩余油量等关键参数，从而制定更科学的油田开发计划。

2. 油藏管理新型水驱特征曲线可以为油藏管理提供更有效的决策依据。

例如，研究人员可以通过分析曲线上的变化趋势，了解油藏的变化状态，并制定对应的管理策略。

同时，曲线还可以帮助研究人员评估不同开采方案的优劣，从而为油藏管理提供更准确、更科学的支持。

3. 油藏优化新型水驱特征曲线还可以为油藏优化提供帮助。

通过分析曲线上的变化趋势和特征点（如拐点、极值等），研究人员可以优化油藏开采方案、调整井网布置等，从而提高开采效率、降低成本、延长开采寿命。

总之，新型水驱特征曲线的推导方法和应用领域都具有很大的潜力和价值。

相信随着研究的不断深入和应用的逐渐成熟，这些潜力和价值将得到更充分的发挥，为石油勘探和开采事业的发展做出更大的贡献。

[收稿日期]20050110　[基金项目]国家重点基础研究发展规划项目(2002CB211709)。

　[作者简介]王庆华(1978),女,2002年大学毕业,硕士,现主要从事油田开发研究工作。

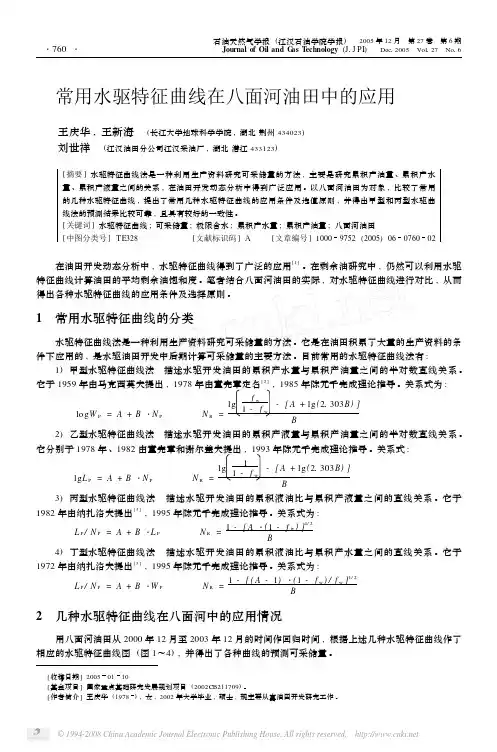

常用水驱特征曲线在八面河油田中的应用 王庆华,王新海　(长江大学地球科学学院,湖北荆州434023) 刘世祥　(江汉油田分公司江汉采油厂,湖北潜江433123)[摘要]水驱特征曲线法是一种利用生产资料研究可采储量的方法,主要是研究累积产油量、累积产水量、累积产液量之间的关系,在油田开发动态分析中得到广泛应用。

以八面河油田为对象,比较了常用的几种水驱特征曲线,提出了常用几种水驱特征曲线的应用条件及选值原则,并得出甲型和丙型水驱曲线法的预测结果比较可靠,且具有较好的一致性。

[关键词]水驱特征曲线;可采储量;极限含水;累积产水量;累积产油量;八面河油田[中图分类号]TE328[文献标识码]A [文章编号]10009752(2005)06076002 在油田开发动态分析中,水驱特征曲线得到了广泛的应用[1]。

在剩余油研究中,仍然可以利用水驱特征曲线计算油田的平均剩余油饱和度。

笔者结合八面河油田的实际,对水驱特征曲线进行对比,从而得出各种水驱特征曲线的应用条件及选择原则。

1　常用水驱特征曲线的分类水驱特征曲线法是一种利用生产资料研究可采储量的方法。

它是在油田积累了大量的生产资料的条件下应用的,是水驱油田开发中后期计算可采储量的主要方法。

目前常用的水驱特征曲线法有:1)甲型水驱特征曲线法　描述水驱开发油田的累积产水量与累积产油量之间的半对数直线关系。

它于1959年由马克西莫夫提出,1978年由童宪章定名[2],1985年陈元千完成理论推导。

关系式为: log W P =A +B ・N P N R =lgf w 1-f w-[A +lg (21303B )]B2)乙型水驱特征曲线法　描述水驱开发油田的累积产液量与累积产油量之间的半对数直线关系。

低渗透油藏产量递减规律及水驱特征曲线低渗透油藏是指储层渗透率低于1mD的油藏，具有开发和开采难度较大的特点。

低渗透油藏产量递减规律是指在油田开采初期，随着单井单元产量的逐渐下降。

水驱特征曲线是指在低渗透油藏中，水驱过程中产量与时间的关系曲线。

下面将详细介绍低渗透油藏产量递减规律和水驱特征曲线。

1.初期产量高，递减速度快：油井开采初期，储层压力高，在储层中形成较大的压力差，使得油井产量较高。

然而，随着时间的推移，渗透率低的储层渗流速度较慢，油井产量递减速度较大。

2.初期产量递减快，后期递减缓慢：油井开采初期，油藏中的自然驱动力较大，油井产量递减较快。

但是，随着油藏压力的降低和水的渗入，后期油井产量递减逐渐缓慢。

3.在一定时期内产量基本稳定：低渗透油藏产量递减的初期非常快，但在一定时期内，油井产量会趋于稳定。

这是由于在此时期内，储层渗透率降低导致的压力差逐渐减小，产量逐渐稳定。

4.老化期产量进一步下降：随着时间的推移，储层中残存油饱和度降低，油井产量进一步下降，进入老化期。

在这个阶段，一般需要采取增产措施，如人工提高压缩气的注入量，进一步提高产能。

水驱特征曲线：水驱特征曲线是低渗透油藏中水驱过程中产量与时间的关系曲线。

水驱是一种常用的增产措施，通过注入水来推动油藏中的原油向油井移动，并提高油井产能。

水驱特征曲线的主要特点包括以下几个方面：1.初始阶段：在注入水的初期，随着水的压力向油藏传播，储层中的原油粘附在孔隙表面开始脱附，并随着水的流动进入油井，使得油井产量快速增加。

2.稳定阶段：随着水的继续注入和孔隙压力的增加，油藏中原油饱和度降低，使得油井产量逐渐稳定。

在这个阶段，注入水的效果逐渐减弱，产量增加缓慢。

3.饱和度降低阶段：随着时间的推移，油层中残存油饱和度降低，油井产量开始递减。

递减速度取决于油藏渗透率和水的渗透能力。

4.插曲阶段：在水驱过程中，由于储层渗透率和孔隙结构的复杂性，储层中可能存在一些非均质性，从而导致一些油井产量的插曲现象。

水驱特征曲线
水驱特征曲线是描述油田开发过程中石油和水的运移规律的一种曲线，它是通过实验测定得到的。

水驱特征曲线可以反映出油田开发的水驱规律和水驱效率，对于油田的开发和管理具有重要的指导意义。

水驱特征曲线通常包括以下几个参数：
1.渗透率：渗透率是指地层对水流的阻力，是衡量地层渗透性的指标。

渗透率越高，水的运移速度越快。

2.含水饱和度：含水饱和度是指地层中水的含量与总储量的比值，是衡量地层含水量的指标。

含水饱和度越高，水的运移速度越快。

3.原油相对密度：原油相对密度是指原油的密度与水的密度之比，是衡量原油的粘稠度的指标。

原油相对密度越高，油的运移速度越慢。

4.原油相对流动性指数：原油相对流动性指数是指原油的相对流动性与水的相对流动性之比，是衡量原油和水的流动性差异的指标。

原油相对流动性指数越高，油的运移速度越慢。

通过测定这些参数，可以绘制出水驱特征曲线，它通常呈现出一个“S”形曲线，表示了油藏中水的运移规律和水驱效率的变化情况。

在开发油田时，可以根据水驱特征曲线来制定合理的注水方案和采油策略，提高油田的开发效果和经济效益。

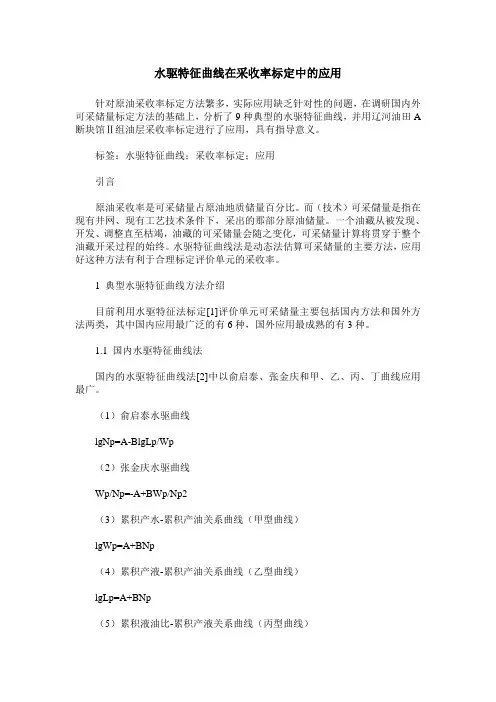

水驱特征曲线在采收率标定中的应用针对原油采收率标定方法繁多，实际应用缺乏针对性的问题，在调研国内外可采储量标定方法的基础上，分析了9种典型的水驱特征曲线，并用辽河油田A 断块馆Ⅱ组油层采收率标定进行了应用，具有指导意义。

标签：水驱特征曲线；采收率标定；应用引言原油采收率是可采储量占原油地质储量百分比。

而（技术）可采儲量是指在现有井网、现有工艺技术条件下，采出的那部分原油储量。

一个油藏从被发现、开发、调整直至枯竭，油藏的可采储量会随之变化，可采储量计算将贯穿于整个油藏开采过程的始终。

水驱特征曲线法是动态法估算可采储量的主要方法，应用好这种方法有利于合理标定评价单元的采收率。

1 典型水驱特征曲线方法介绍目前利用水驱特征法标定[1]评价单元可采储量主要包括国内方法和国外方法两类，其中国内应用最广泛的有6种，国外应用最成熟的有3种。

1.1 国内水驱特征曲线法国内的水驱特征曲线法[2]中以俞启泰、张金庆和甲、乙、丙、丁曲线应用最广。

（1）俞启泰水驱曲线lgNp=A-BlgLp/Wp（2）张金庆水驱曲线Wp/Np=-A+BWp/Np2（3）累积产水-累积产油关系曲线（甲型曲线）lgWp=A+BNp（4）累积产液-累积产油关系曲线（乙型曲线）lgLp=A+BNp（5）累积液油比-累积产液关系曲线（丙型曲线）Lp/Np=A+BLp（6）累积液油比-累积产水关系曲线（丁型曲线）Lp/Np=A+BWp1.2 国外水驱特征曲线法国外的水驱特征曲线法中以fw～Np、fo～Np和WOR～Np曲线应用最为成熟。

俞启泰、张金庆和甲、乙、丙、丁曲线应用最广。

（1）含水率-累积产油关系曲线fw=A+BNp（2）含油率-累积产油关系曲线lgfo=A-BNp（3）水油比-累积产油关系曲线lgWOR=A+BNp2 水驱特征曲线的应用应用水驱特征曲线进行可采储量标定时，不能仅限于某一种方法，应该同时采用国内、国外多种典型方法分别计算，然后根据回归结果计算出对应方法的理论含水率与累积产油量曲线，分别得到理论可采储量值和采收率值，同时将实际的生产数据与计算理论值绘制在同一张图上，结合上述计算值综合优选出最适合的水驱特征曲线方法作为标定时选用的方法。

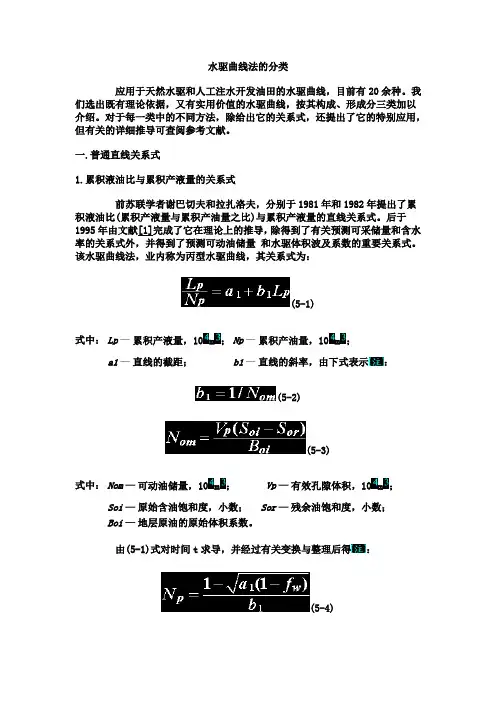

水驱曲线法的分类应用于天然水驱和人工注水开发油田的水驱曲线，目前有20余种。

我们选出既有理论依据，又有实用价值的水驱曲线，按其构成、形成分三类加以介绍。

对于每一类中的不同方法，除给出它的关系式，还提出了它的特别应用，但有关的详细推导可查阅参考文献。

一.普通直线关系式1.累积液油比与累积产液量的关系式前苏联学者谢巴切夫和拉扎洛夫，分别于1981年和1982年提出了累积液油比(累积产液量与累积产油量之比)与累积产液量的直线关系式。

后于1995年由文献[1]完成了它在理论上的推导，除得到了有关预测可采储量和含水率的关系式外，并得到了预测可动油储量和水驱体积波及系数的重要关系式。

该水驱曲线法，业内称为丙型水驱曲线，其关系式为：(5-1)式中：Lp—累积产液量，10m；Np—累积产油量，10m；a1—直线的截距；b1—直线的斜率，由下式表示：(5-2)(5-3)式中：Nom—可动油储量，10m；Vp—有效孔隙体积，10m；Soi—原始含油饱和度，小数；Sor—残余油饱和度，小数；Boi—地层原油的原始体积系数。

由(5-1)式对时间t求导，并经过有关变换与整理后得：(5-4)式中：fw—含水率，小数。

当含水率fw取为经济极限含水率fwL之后，由(5-4)式得可采储量的关系式为：(5-5)式中：NR—可采储量，10m； fwL—经济极限含水率，小数。

不同含水率和经济极限含水率条件下的水驱体积波及系数，分别表示为：(5-6)(5-6a)式中：Ev—含水率为fw时的体积波及系数，小数；Eva—含水率为fwL时的体积波及系数，小数。

由(5-1)式至(5-3)式可以看出，丙型水驱曲线的累积液油比(Lp/Np)与累积产液量 (Lp)之间，存在着简单的直线关系，并由直线斜率的倒数可以确定水驱油田的可动油储量 (Nom)；由(5-5)式可以确定当含水率达到经济极限时的可采储量(NR)；由(5-6)式和(5-6a)式可以分别确定，不同含水率和经济极限含水率时的水驱体积波及系数。

水驱特征曲线名词解释
水驱特征曲线是指在油田开发过程中，通过实验或模拟得到的
描述水驱过程中含油层性质变化的曲线。

它是研究和评价水驱效果
的重要工具之一。

水驱特征曲线通常包括以下几个主要参数：
1. 含水饱和度（Sw），表示地层中的水含量占总孔隙体积的比例。

含水饱和度的变化可以反映水驱过程中水的入侵和油的排出情况。

2. 油饱和度（So），表示地层中的油含量占总孔隙体积的比例。

油饱和度的变化可以反映水驱过程中油的排出和剩余油饱和度的变化。

3. 水油相对渗透率曲线，描述水和油在地层孔隙中的渗透能力
随饱和度变化的关系。

水相对渗透率和油相对渗透率随着饱和度的
变化而变化，通过绘制水相对渗透率曲线和油相对渗透率曲线可以
了解水驱过程中水和油的渗流特性。

4. 油水饱和度比（So/Sw）曲线，描述油和水饱和度比随着时间的变化情况。

通过绘制油水饱和度比曲线可以了解水驱过程中油和水的相对分布情况。

5. 油水界面位置曲线，描述油水界面在地层中的位置随时间的变化情况。

通过绘制油水界面位置曲线可以了解水驱过程中油水分布的动态变化。

水驱特征曲线的分析可以帮助油田开发人员评估水驱效果，优化开发方案，预测油田产能，指导生产调整和增产措施的实施。

学术研讨79水驱特征曲线是人工注水开发或天然气水驱开发油田的特定固有规律，是研究油田含水规律、预测开采指标和标定可采储量最基础的方法。

利用水驱曲线法对油田数据进行分析，对制定最优油田开发方案，科学、经济、合理地开发气藏具有极为重要的意义。

本文推导了四种典型的水驱特征曲线，并简要论述了水驱特征曲线的适用条件；对现有的众多水驱特征曲线进行了系统分类，反映各曲线间的关系，避免在生产中选择不同形式的同种曲线。

本文简要介绍了甲、乙、丙、丁四种水驱特征曲线及其累积产油量与含水率的关系，并以某区块为例，计算了该区块的可采储量及采收率，最后将几种方法的计算结果进行对比，讨论几种方法的可靠性，为评价该区块的开发效果提供了一定的参考依据。

水驱特征曲线法对油田进行动态预测◊吉林油田公司乾安采油厂李忠臣1绪论1.1意义二次采油的主要方法是水驱（注水），它作为一种最早加 速采油的方法，在世界范围内被广泛采用。

向油层注水，既补 充油层能量，保持油藏压力，又作为排驱剂，将油向生产井推 进，以提高原油采收率。

对于水驱油藏来说，无论是依靠人工注水或是依靠天然水 驱采油，在无水采油期结束后，都将长期进行含水生产，含水 率还将逐步上升，这是影响油田稳产的重要因素。

水驱特征曲线是人工注水开发或天然气水驱开发油田的特 定固有规律，是研究油田含水规律、预测开采指标和标定可采 储量最基础的方法，目前国内外已形成数十种。

该方法主要是 利用油田开发中的一些实际生产数据，经过建立一定的数学模 析和认识含水规律，提高预测指标的可靠性。

因此，利用水驱曲线法对油田数据进行分析，对制定最优 油田开发方案，科学、经济、合理地开发气藏具有极为重要的 意义。

1.2国内外研究现状目前国内外主要涉及水驱特征线的特性研究、有关系数的 求法及水驱特征曲线在开发指标预测中的应用等方面。

我国对 水驱特征曲线的研究，主要内容是：①水驱特征曲线的应用；②研究水驱特征曲线影响因素分析；③水驱特征曲线表达式的 推导；④提出新的水驱特征曲线表达式或f…-RD程度关系式。
