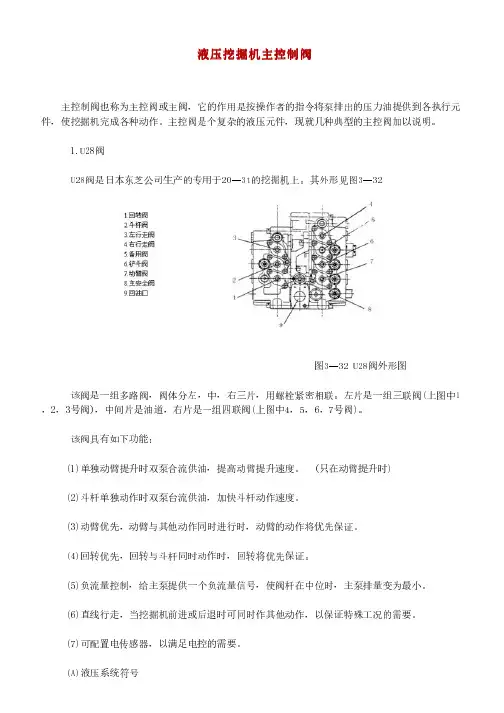

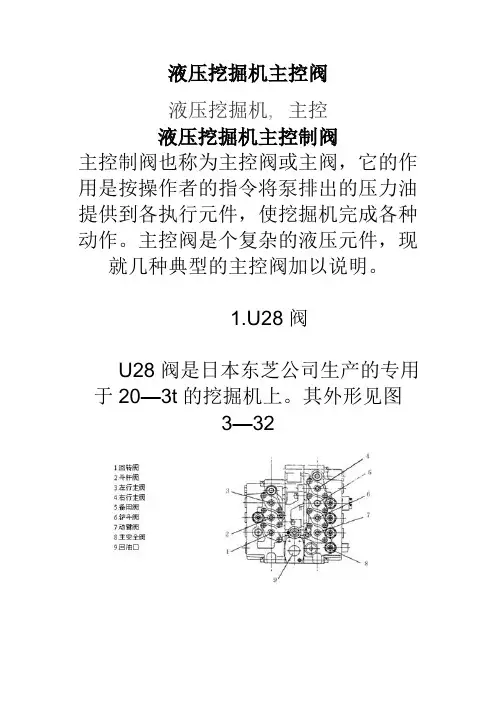

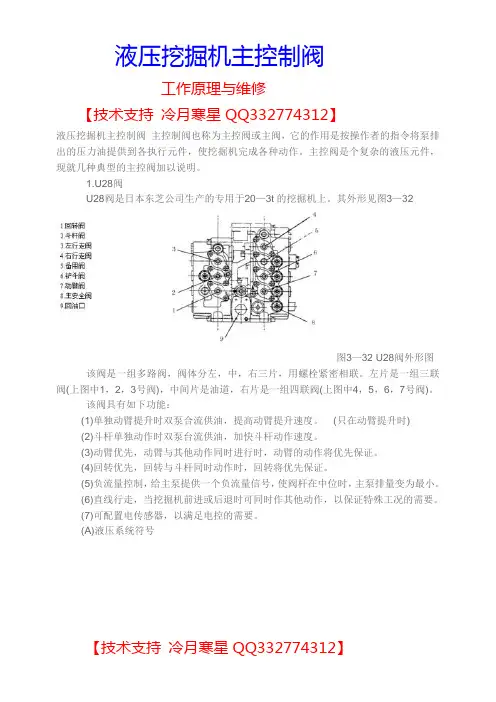

液压挖掘机主控制阀发表于：2００８年3月１８日 16时５5分3４秒阅读(４）评论(0）本文链接:h ｔｔｐ:/／ｕseｒ．qzoｎe.qq.coｍ/４７9140９27/blog/1205830５３4液压挖掘机主控制阀液压挖掘机主控制阀主控制阀也称为主控阀或主阀，它的作用是按操作者的指令将泵排出的压力油提供到各执行元件,使挖掘机完成各种动作。
主控阀是个复杂的液压元件，现就几种典型的主控阀加以说明。
ﻫ 1.U28阀ﻫU28阀是日本东芝公司生产的专用于20—３t的挖掘机上。
其外形见图3—３2图3—3２U28阀外形图ﻫ该阀是一组多路阀,阀体分左，中，右三片，用螺栓紧密相联。
左片是一组三联阀（上图中1，2，３号阀)，中间片是油道,右片是一组四联阀（上图中4，５,6，7号阀)。
(1）单独动臂提升时双泵合流供油，提高动臂提升速该阀具有如下功能：ﻫ度。
（只在动臂提升时）ﻫ（2）斗杆单独动作时双泵台流供油,加快斗杆动作速度。
（3）动臂优先,动臂与其他动作同时进行时，动臂的动作将优先保证。
（４)回转优先,回转与斗杆同时动作时，回转将优先保证。
（５）负流量控制,给主泵提供一个负流量信号,使阀杆在中位时，主泵排量变为最小。
ﻫ (6）直线行走，当挖掘机前进或后退时可同时作其他动作，以保证特殊工况的需要。
(７)可配置电传感器,以满足电控的需要。
ﻫ (Ａ）液压系统符号ﻫ图中下面油口中，两个Ｐ1分别与两个主泵的出油口相接，是主进油口Ｐ2~口P３用油管连接,作为斗杆合流时的辅助进油。
b口与上面b口(左罗辑阀出口)用油管连接。
C口与动臂阀伺服油ａ1口相连，作为动臂合流的信号。
R口是主回油,接液压油散热器，然后回油箱。
a口与上面a口（右罗辑阀出口）用油管连接。
ﻫPy１和Ｐy２与左，右行走操纵阀（脚踏阀）的出油连接,使行走增压。
ﻫ上面油口fL和fR分别与两个主泵的负流量控制接口相接。
ﻫＧ口作为信号输出可作他用，如接压力传感器等。
ﻫ当各阀杆在中立位置时(无操作时)，左路P1通过三组阀后，推开罗辑阀2，经过负流量阀３进入回油道,从主回油口Ｒ回油箱。
