《电工学-电子技术-下册》习题册习题解答

《电工与电子技术》习题与解答电工电子教研室第九章：半导体二极管和三极管、第十章：基本放大电路一、单项选择题*1．若用万用表测二极管的正、反向电阻的方法来判断二极管的好坏，好的管子应为（ C ）A 、正、反向电阻相等B 、正向电阻大，反向电阻小C 、反向电阻比正向电阻大很多倍D 、正、反向电阻都等于无穷大 *2．电路如题2图所示，设二极管为理想元件，其正向导通压降为0V ，当U i =3V 时，则U 0的值( D )。

A 、不能确定B 、等于0C 、等于5VD 、等于3V**3．半导体三极管是具有( B )PN 结的器件。

A 、1个 B 、2个 C 、3个 D 、4个5．晶体管的主要特性是具有（ D ）。

A 、单向导电性B 、滤波作用C 、稳压作用D 、电流放大作用 *6．稳压管的稳压性能是利用PN 结的（ D ）。

A 、单向导电特性 B 、正向导电特性 C 、反向截止特性 D 、反向击穿特性8．对放大电路进行动态分析的主要任务是（ C ） A 、确定静态工作点QB 、确定集电结和发射结的偏置电压C 、确定电压放大倍数A u 和输入、输出电阻r i ，r 0D 、确定静态工作点Q 、放大倍数A u 和输入、输出电阻r i ，r o *9．射极输出器电路如题9图所示，C 1、C 2足够大，对输入的交流信号u 可视作短路。

则输出电压u 0与输入电压u i 之间的关系是( B )。

A 、两者反相，输出电压大于输入电压B 、两者同相，输出电压小于且近似等于输入电压C 、两者相位差90°，且大小相等D 、两者同相，输出电压大于输入电压 *11．在共射极放大电路中，当其他参数不变只有负载电阻R L 增大时，电压放大倍数将( B )A 、减少B 、增大C 、保持不变D 、大小不变，符号改变 13．在画放大电路的交流通路时常将耦合电容视作短路，直流电源也视为短路，这种处理方法是( A )。

题2图题9图A 、正确的B 、不正确的C 、耦合电容视为短路是正确的，直流电源视为短路则不正确。

第15章　基本放大电路15.1　复习笔记一、共发射极放大电路的组成1．电路结构图15-1是共发射极接法的基本交流放大电路。

图15-1 共发射极基本交流放大电路2．性能指标（1）输入电阻放大电路的输入端用一个等效电阻r i 表示，它称为放大电路的输入电阻，是信号源的负载，即（2）输出电阻放大电路的输出端也可用一电压源表示，它是负载电阻R L 的电源，其内阻r o 称为放大电路的输出电阻。

放大电路的输出电压与输入电压之比，称为放大电路的电压放大倍数。

即o U &iU &二、放大电路的静态分析1．用放大电路的直流通路确定静态值图15-2是图l5-1放大电路的直流通路。

画直流通路时，电容C 1和C 2可视为开路。

图15-2 图15-1交流放大电路的直流通路①由直流通路，可得出静态时的基极电流②由I B 可得出静态时的集电极电流③静态时的集-射极电压则为晶体管集电极电流I C与集-射极电压U CE之间的伏安特性曲线即为输出特性曲线（图15-3）。

在图15-2所示的直流通路中，晶体管与集电极负载电阻R C串联后接于电源U CC。

可列出或图15-3 用图解法确定放大电路的静态工作点这是一个直线方程，其斜率为，在横轴上的截距为U CC，在纵轴上的截距为。

这一直线很容易在图15-3上作出，称为直流负载线。

负载线与晶体管的某条输出特性曲线的交点Q，称为放大电路的静态工作点，由它确定放大电路的电压和电流的静态值。

I B通常称它为偏置电流，简称偏流。

产生偏流的电路，称为偏置电路。

R B称为偏置电阻。

通常是改变R B的阻值来调整偏流I B的大小。

三、放大电路的动态分析1．微变等效电路法放大电路的微变等效电路，就是把非线性元件晶体管所组成的放大电路等散为一个线性电路，也就是把晶体管线性化，等效为一个线性元件。

（1）晶体管的微变等效电路图15-4（b）所示就是晶体管微变等效电路（a ）（b ）图15-4 晶体管及其微变等效电路其中①晶体管的输入电阻②晶体管的电流放大系数③晶体管的输出电阻（2）放大电路的微变等效电路由晶体管的微变等效电路和放大电路的交流通路可得出放大电路的微变等放电路。

电工与电子技术（下篇）习题88-1 试判断题8-1图中二极管是导通还是截止，并求AO U (设二极管为理想器件)。

解：分析此类包含有二极管的电路时，应首先断开二极管，再分别求出其阳极、阴极电位， 从而判断二极管的导通截止状态，在此基础上再求解电路。

（a ）先将二极管D 断开，设O 点电位为0，则有：ＵB ＝－4V ＵA ＝－10V二极管两端的电压：ＵD ＝ＵBA ＝ ＵB －ＵA ＝６Ｖ＞０ 所以二极管导通，其实际的端电压为ＵD ＝０ 故：ＵAO ＝ＵB ＝－４Ｖ（b ）先将二极管Ｄ1、、D 2断开，设O 点电位为0，则有：ＵB ＝－15V ＵA ＝－12V二极管两端的电压：ＵD1＝ＵOA ＝ ＵO －ＵA ＝12Ｖ＞０ ＵD2＝ＵBA ＝ＵB －ＵA ＝－３Ｖ＜０ 所以二极管Ｄ１导通，D ２截止。

其实际的端电压为ＵD1＝０ 故：ＵAO ＝ＵD1＝０Ｖ（c ）先将二极管Ｄ1、、D 2断开，设O 点电位为0，则有：ＵB ＝－６Ｖ ＵA ＝－９Ｖ二极管两端的电压：ＵD1＝ＵAB ＝ ＵA －ＵB ＝－3Ｖ＜０ ＵD2＝ＵAO ＝ＵA －ＵO ＝－９Ｖ＜０ 所以二极管Ｄ1、、D 2截止。

故：ＵAO ＝ＵA ＝－9Ｖ8-2 在题8-2图中，求出在下列几种情况下输出端F 的电位(设二极管为理想器件): （1）0B A ==U U ；（2）V 3A =U 、0B =U ；（3）V 3B A ==U U 。

解：类似于题8-１，除了要先断开二极管，求阳极、阴极电位外，此类二极管共阴、共阳电 路的题，还需要用到优先导通的概念，即阳极和阴极之间电位差大的二极管优先导通。

先断开二极管D A 、D B ：(1) ＵF ＝12Ｖ， U DA =ＵF －ＵA ＝12Ｖ， U DB ＝ＵF －ＵB ＝12ＶU AOAO(a)题8-1图U AO AO(b)U AOAO(c)两二极管承受相同的正向电压，故两二极管均导通。

则有：ＵF ＝ＵA ＝ＵB ＝0V（2） ＵF ＝12Ｖ， U DA =ＵF －ＵA ＝9Ｖ， U DB ＝ＵF －ＵB ＝12Ｖ两二极管承受不同的正向电压，承受正向电压大的二极管优先导通。

第14章本书包括电路的基本概念与基本定律、电路的分析方法、电路的暂态分析、正弦交流电路、三相电路、磁路与铁心线圈电路、交流电动机、直流电动机、控制电机、继电接触器控制系统、可编程控制器及其应用等内容。

晶体管起放大作用的外部条件，发射结必须正向偏置，集电结反向偏置。

晶体管放大作用的实质是利用晶体管工作在放大区的电流分配关系实现能量转换。

2．晶体管的电流分配关系晶体管工作在放大区时，其各极电流关系如下：C B I I β≈(1)E B C B I I I I β=+=+C C BB I I I I ββ∆==∆3．晶体管的特性曲线和三个工作区域 （1）晶体管的输入特性曲线：晶体管的输入特性曲线反映了当UCE 等于某个电压时，B I 和BE U 之间的关系。

晶体管的输入特性也存在一个死区电压。

当发射结处于的正向偏压大于死区电压时，晶体管才会出现B I ，且B I 随BE U 线性变化。

（2）晶体管的输出特性曲线：晶体管的输出特性曲线反映当B I 为某个值时，C I 随CE U 变化的关系曲线。

在不同的B I 下，输出特性曲线是一组曲线。

B I =0以下区域为截止区，当CE U 比较小的区域为饱和区。

输出特性曲线近于水平部分为放大区。

（3）晶体管的三个区域：晶体管的发射结正偏，集电结反偏，晶体管工作在放大区。

此时，C I =b I β，C I 与b I 成线性正比关系，对应于曲线簇平行等距的部分。

晶体管发射结正偏压小于开启电压，或者反偏压，集电结反偏压，晶体管处于截止工作状态，对应输出特性曲线的截止区。

此时，B I =0，C I =CEO I 。

晶体管发射结和集电结都处于正向偏置，即CE U 很小时，晶体管工作在饱和区。

此时，C I 虽然很大，但C I ≠b I β。

即晶体管处于失控状态，集电极电流C I 不受输入基极电流B I 的控制。

14．3 典型例题例14．1 二极管电路如例14．1图所示，试判断二极管是导通还是截止，并确定各电路的输出电压值。

第7章 触发器和时序逻辑电路7.1 如图所示的基本RS 触发器的电路图以及D R 和D S 的工作波形如图7.1所示，试画出Q 端的输出波形。

(b)DR DS图7.1 习题7.1的图解：DR DS Q7.2 同步RS 触发器电路中，CP ，R,S 的波形如图7.2所示，试画出Q 端对应的波形，设触发器的初始状态为0。

QQCP(a)(b)CPSR图7.2 习题7.2的图解：CPSR Q7.3 图7.3所示的主从结构的RS 触发器各输入端的波形如图（b ）所示。

D S =1，试画出Q 、Q 端对应的波形，设触发器的初始状态为(a)(b)CPD R SR图7.3 习题7.3的图解：CPD R SRQ7.4 试分析如图所示电路的逻辑功能。

图 7. 4习题7. 4的图解：11n J Q K Q JQ KQ Q+===+=所以构成T ’触发器，具有计数功能。

7. 5 设JK 触发器的初始状态为0，画出输出端Q 在时钟脉冲作用下的波形图。

QQCP1CP图7.5习题7. 5的图解： JK 触发器J 、K 端均接1时，计数。

CPQ7.6 在图7.6所示的信号激励下，画出主从型边沿JK 触发器的Q 端波形，设触发器的初始态为0。

CPJ K(a)(b)图7.6 习题7.6的图解：CPKJQ7.7 一种特殊的同步RS 触发器如图7.7所示，试分析其逻辑功能。

QQCP图7.7 习题7.7的图解：CP 为0时，保持；CP 为1时，R=S=0，则保持，R=S=1时置0，当R=0，S=1时，置1，当R=1，S=0时，置0。

7.8如图所示的D 触发器的逻辑电路和波形图如图所示，试画出输出端Q 的波形图，设触发器的初始态为0。

（a ）（b ）DCP图7. 8习题7. 8的图解： DCP Q7.9 图7.9所示的边沿T 触发器，T 和CP 的输入波形如图7.9所示，画出触发器输出端Q 和Q 的波形，设触发器的初始状态为0。

T QQCP CPT(a)(b)图7.9 习题7.9的图解： T=1时计数，T=0的时候保持。

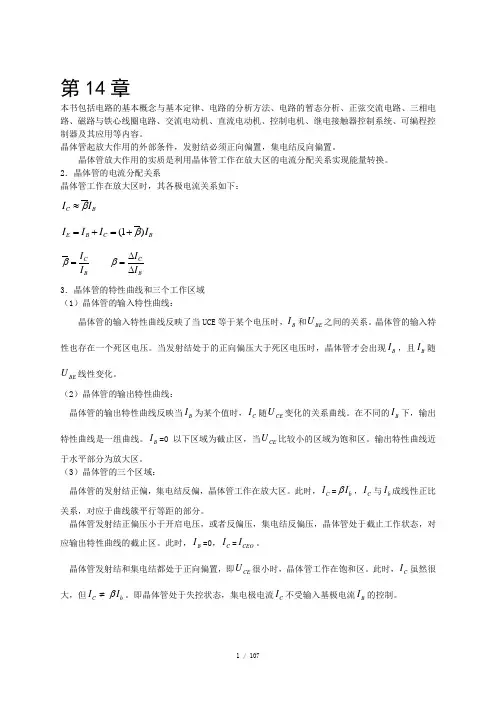

第14章本书包括电路的基本概念与基本定律、电路的分析方法、电路的暂态分析、正弦交流电路、三相电路、磁路与铁心线圈电路、交流电动机、直流电动机、控制电机、继电接触器控制系统、可编程控制器及其应用等内容。

晶体管起放大作用的外部条件，发射结必须正向偏置，集电结反向偏置。

晶体管放大作用的实质是利用晶体管工作在放大区的电流分配关系实现能量转换。

2．晶体管的电流分配关系晶体管工作在放大区时，其各极电流关系如下：C B I I β≈(1)E B C B I I I I β=+=+C C BB I I I I ββ∆==∆3．晶体管的特性曲线和三个工作区域 （1）晶体管的输入特性曲线：晶体管的输入特性曲线反映了当UCE 等于某个电压时，B I 和BE U 之间的关系。

晶体管的输入特性也存在一个死区电压。

当发射结处于的正向偏压大于死区电压时，晶体管才会出现B I ，且B I 随BE U 线性变化。

（2）晶体管的输出特性曲线：晶体管的输出特性曲线反映当B I 为某个值时，C I 随CE U 变化的关系曲线。

在不同的B I 下，输出特性曲线是一组曲线。

B I =0以下区域为截止区，当CE U 比较小的区域为饱和区。

输出特性曲线近于水平部分为放大区。

（3）晶体管的三个区域：晶体管的发射结正偏，集电结反偏，晶体管工作在放大区。

此时，C I =b I β，C I 与b I 成线性正比关系，对应于曲线簇平行等距的部分。

晶体管发射结正偏压小于开启电压，或者反偏压，集电结反偏压，晶体管处于截止工作状态，对应输出特性曲线的截止区。

此时，B I =0，C I =CEO I 。

晶体管发射结和集电结都处于正向偏置，即CE U 很小时，晶体管工作在饱和区。

此时，C I 虽然很大，但C I ≠b I β。

即晶体管处于失控状态，集电极电流C I 不受输入基极电流B I 的控制。

14．3 典型例题例14．1 二极管电路如例14．1图所示，试判断二极管是导通还是截止，并确定各电路的输出电压值。

第14章本书包括电路的基本概念与基本定律、电路的分析方法、电路的暂态分析、正弦交流电路、三相电路、磁路与铁心线圈电路、交流电动机、直流电动机、控制电机、继电接触器控制系统、可编程控制器及其应用等内容。

晶体管起放大作用的外部条件，发射结必须正向偏置，集电结反向偏置。

晶体管放大作用的实质是利用晶体管工作在放大区的电流分配关系实现能量转换。

2．晶体管的电流分配关系晶体管工作在放大区时，其各极电流关系如下：C B I I β≈(1)E B C B I I I I β=+=+C C BB I I I I ββ∆==∆3．晶体管的特性曲线和三个工作区域 （1）晶体管的输入特性曲线：晶体管的输入特性曲线反映了当UCE 等于某个电压时，B I 和BE U 之间的关系。

晶体管的输入特性也存在一个死区电压。

当发射结处于的正向偏压大于死区电压时，晶体管才会出现B I ，且B I 随BE U 线性变化。

（2）晶体管的输出特性曲线：晶体管的输出特性曲线反映当B I 为某个值时，C I 随CE U 变化的关系曲线。

在不同的B I 下，输出特性曲线是一组曲线。

B I =0以下区域为截止区，当CE U 比较小的区域为饱和区。

输出特性曲线近于水平部分为放大区。

（3）晶体管的三个区域：晶体管的发射结正偏，集电结反偏，晶体管工作在放大区。

此时，C I =b I β，C I 与b I 成线性正比关系，对应于曲线簇平行等距的部分。

晶体管发射结正偏压小于开启电压，或者反偏压，集电结反偏压，晶体管处于截止工作状态，对应输出特性曲线的截止区。

此时，B I =0，C I =CEO I 。

晶体管发射结和集电结都处于正向偏置，即CE U 很小时，晶体管工作在饱和区。

此时，C I 虽然很大，但C I ≠b I β。

即晶体管处于失控状态，集电极电流C I 不受输入基极电流B I 的控制。

14．3 典型例题例14．1 二极管电路如例14．1图所示，试判断二极管是导通还是截止，并确定各电路的输出电压值。

第14 章本书包括电路的基本概念与基本定律、电路的分析方法、电路的暂态分析、正弦交流电路、三相电路、磁路与铁心线圈电路、交流电动机、直流电动机、控制电机、继电接触器控制系统、可编程控制器及其应用等内容。

晶体管起放大作用的外部条件，发射结必须正向偏置，集电结反向偏置。

晶体管放大作用的实质是利用晶体管工作在放大区的电流分配关系实现能量转换。

2．晶体管的电流分配关系晶体管工作在放大区时，其各极电流关系如下：I IC BI I I (1 )IE B C BI IC CI IB B3．晶体管的特性曲线和三个工作区域（1）晶体管的输入特性曲线：晶体管的输入特性曲线反映了当UCE 等于某个电压时，I和U BE 之间的关系。

晶体管B的输入特性也存在一个死区电压。

当发射结处于的正向偏压大于死区电压时，晶体管才会出现I B ，且I B 随U BE 线性变化。

（2）晶体管的输出特性曲线：晶体管的输出特性曲线反映当I B 为某个值时，I C 随U CE 变化的关系曲线。

在不同的I B 下，输出特性曲线是一组曲线。

I=0 以下区域为截止区，当U CE 比较小的区域为饱和区。

输出B特性曲线近于水平部分为放大区。

（3）晶体管的三个区域：晶体管的发射结正偏，集电结反偏，晶体管工作在放大区。

此时，I C = I b ，I C 与I b 成线性正比关系，对应于曲线簇平行等距的部分。

晶体管发射结正偏压小于开启电压，或者反偏压，集电结反偏压，晶体管处于截止工作状态，对应输出特性曲线的截止区。

此时，I B =0，I C = I CEO 。

晶体管发射结和集电结都处于正向偏置，即U CE 很小时，晶体管工作在饱和区。

此时，I C 虽然很大，但I C I b 。

即晶体管处于失控状态，集电极电流I C 不受输入基极电流I B 的控制。

14．3 典型例题例14．1 二极管电路如例14．1 图所示，试判断二极管是导通还是截止，并确定各电路的输出电压值。

电工学下册课后习题答案电工学下册课后习题答案电工学是电气工程专业的一门重要课程，涵盖了电路分析、电力系统、电机与变压器等内容。

在学习过程中，课后习题是检验学生对知识掌握程度的重要途径。

下面将为大家提供电工学下册课后习题的详细解答，希望能够帮助大家更好地理解和应用电工学的知识。

1. 电路分析1.1 串联电路题目：如图所示，已知电源电压为12V，电阻R1为10Ω，电阻R2为20Ω，求电路中的总电流和总电阻。

解答：根据串联电路的特点，电路中的总电流等于电源电压除以总电阻，即I = U/R。

所以总电流为12V/(10Ω+20Ω) = 0.4A。

总电阻为10Ω+20Ω = 30Ω。

1.2 并联电路题目：如图所示，已知电源电压为24V，电阻R1为15Ω，电阻R2为25Ω，求电路中的总电流和总电阻。

解答：根据并联电路的特点，电路中的总电流等于电源电压除以总电阻，即I = U/R。

所以总电流为24V/(1/15Ω+1/25Ω) = 9A。

总电阻为(1/15Ω+1/25Ω)^(-1) = 9Ω。

2. 电力系统2.1 三相电路题目：如图所示，已知三相电源的线电压为380V，电阻R1为20Ω，电阻R2为30Ω，求电路中的总电流和总电阻。

解答：根据三相电路的特点，电路中的总电流等于线电压除以总电阻，即I = U/R。

所以总电流为380V/(20Ω+30Ω) = 6.33A。

总电阻为20Ω+30Ω = 50Ω。

2.2 电力传输题目：某电力公司需要将发电厂产生的电能通过输电线路传输到远处的城市，已知输电线路的电阻为0.1Ω/km，线路长度为100km，输电电压为220kV，求输电线路的电流和功率损耗。

解答：根据输电线路的特点，电流等于输电电压除以线路电阻，即I = U/R。

所以电流为220kV/0.1Ω/km * 100km = 2200A。

功率损耗等于电流的平方乘以线路电阻，即P = I^2 * R。

所以功率损耗为2200A^2 * 0.1Ω/km * 100km = 4840000W = 4.84MW。

习 题 22.1 电路如图2.1所示，1k ΩR =，测得D 5V U =，试问二极管VD 是否良好（设外电路无虚焊）？解：内部PN 结或电极已开路，D 已损坏。

2.2 电路如图2.2所示，二极管导通电压D(on)U 约为0.7V ，试分别估算开关断开和闭合时输出电压o U 的数值。

图2.1 习题2.1电路图 图2.2 习题2.2电路图解： S 断开：断开VD ，D 5V U =。

所以VD 导通，o 50.7 4.3V U =-=S 闭合：断开VD ，)V (1125D-=⨯+-=RR RU ，所以VD 截止，o 6V U = 2.3 分析判断图2.3所示各电路中二极管是导通还是截止，并计算电压ab U ，设图中的二极管都是理想的。

图2.3 习题2.3电路图解：（a ）断开VD ，U D =5+5=10V>0，VD 导通 ，ab 5V U =-；（b）断开VD，D2151V23U=-⨯=-+，VD截止ab252V23U=⨯=+；（c）断开VD1 VD2，D1D212V,5127VU U==-+=，所以VD1优先导通，U D2= −5V，VD2截止，U ab=0V；(d) ）断开VD1 VD2，D1D212V,12517VU U==+=所以 VD2优先导通，D15VU=- VD1截止，ab5VU=-2.4 一个无标记的二极管，分别用a和b表示其两只引脚，利用模拟万用表测量其电阻。

当红表笔接a，黑表笔接b时，测得电阻值为500。

当红表笔接b，黑表笔接a时，测得电阻值为100k。

问哪一端是二极管阳极?解：b端是阳极2.5 二极管电路如图 2.4(a)所示，设输入电压i()u t波形如图 2.4(b)所示，在05mst<<的时间间隔内，试绘出输出电压o()u t的波形，设二极管是理想的。

图2.4 习题2.5电路图解：i()2tu t=，断开VD，D6iu u=-，当Du>时，VD导通，即3st>，60.2630.20.2iouu t-=⨯+=++当Du<时，VD截止，即3st<，6Vou=()ou tt/ms2.6 在图2.5所示的电路中，设二极管为理想的，已知i30sin(V)u tω=，试分别画出输出电压ou的波形，并标出幅值。

电工学电子技术习题答案电工学和电子技术是电气工程领域中的基础课程，涉及电路分析、电子元件、信号处理等多个方面。

以下是一些典型的习题及其答案，供同学们参考。

习题一：基本电路分析问题：给定一个由三个电阻器R1、R2和R3串联组成的电路，R1=100Ω，R2=200Ω，R3=300Ω，求整个电路的总电阻。

答案：在串联电路中，总电阻等于各个电阻值之和。

因此，总电阻R_total = R1 + R2 + R3 = 100Ω + 200Ω + 300Ω = 600Ω。

习题二：欧姆定律的应用问题：如果在上述习题一中的电路两端加上一个12V的电源，求通过R1的电流。

答案：根据欧姆定律，电流I = V / R，其中V是电压，R是电阻。

由于电路是串联的，电流在各个电阻器中是相同的。

因此，通过R1的电流I = 12V / 600Ω = 0.02A。

习题三：电容充放电问题：一个电容器的电容值为10μF，初始电压为0V，现在连接到一个9V的直流电源上，求5秒后的电容电压。

答案：电容器的电压V随时间t的增长遵循公式 V(t) = V0 * (1 -e^(-t/RC))，其中V0是初始电压，R是电路中的电阻，C是电容值，e是自然对数的底数。

由于题目中没有给出电阻值，我们假设电路是理想状态，即R趋近于无穷大，因此电压增长非常缓慢。

5秒后的电容电压为 V(5) = 9 * (1 - e^(-5/(10e-6 * R)))。

在理想情况下，R很大，e^(-5/(10e-6 * R)) 接近于1，所以 V(5) 接近于9V。

习题四：二极管整流电路问题：一个半波整流电路使用一个理想二极管，输入为正弦波形，求输出波形的平均值。

答案：在半波整流中，二极管只允许电流在一个方向上流动，因此输出波形是半个周期的正弦波。

正弦波在一个周期内的平均值为0，但半波整流输出的是一个周期的一半，其平均值是最大值的一半，即V_avg = Vm / 2 = (2Vm / π)。

第3章晶体三极管及其放大电路3.1 测得放大电路中的晶体三极管3个电极①、②、③的电流大小和方向如图3.1所示，试判断晶体管的类型（NPN或PNP），说明①、②、③中哪个是基极b、发射极e、集电极c，求出电流放大系数 。

图3.1 习题3.1图解：(a) ①-c ②-b ③-e PNP β=1.2/0.03=40(b) ①-b ②-e ③-c NPN β=1.5/0.01=1503.2 试判断图3.2所示电路中开关S放在1、2、3哪个位置时的I B最大；放在哪个位置时的I B最小，为什么？+V CC图3.2 习题3.2图解：在①时，发射极相当于一个二级管导通，此时I B就等于此导通电流。

在②时，三极管相当于两个并联的二极管，此时I B等于两个二级管导通电流之和，所以此时的电流最大。

在③时，发射极导通，集电结反偏，集电结收集电子，所以I B电流下降，此时电流最小。

3.3.测得某放大电路中晶体三极管各极直流电位如图3.3所示，判断晶体管三极管的类型（NPN或PNP）及三个电极，并分别说明它们是硅管还是锗管。

解：(a) ①-e ②-c ③-b 硅NPN(b) ①-b ②-c ③-e 锗PNP(c) ①-b ②-e ③-c 锗PNP图3.3 习题3.3图3.4 用万用表直流电压挡测得晶体三极管的各极对地电位如图3.4所示，判断这些晶体管分别处于哪种工作状态（饱和、放大、截止或已损坏）。

2.7V(a)(b)－5V－－0.6V(c)－(d)9V－6V(e)0V(f)图3.4 习题3.4图解：(a) 截止 (b) 饱和 (c) 放大 (d) 饱和 (e) 截止 (f) 损坏3.5 某晶体管的极限参数为I CM = 20mA 、P CM = 200mW 、U (BR)CEO = 15V ，若它的工作电流I C = 10mA ，那么它的工作电压U CE 不能超过多少？若它的工作电压U CE = 12V ，那么它的工作电流I C 不能超过多少？解：)V (1510200,15min ,min C CM (BR)CEO CE =⎭⎬⎫⎩⎨⎧=⎭⎬⎫⎩⎨⎧=I P U U )mA (67.1612200,20min ,min CE CM CM C =⎭⎬⎫⎩⎨⎧=⎭⎬⎫⎩⎨⎧=U P I I3.6 图3.5所示电路对正弦信号是否有放大作用？如果没有放大作用，则说明理由并将错误加以改正（设电容的容抗可以忽略）。

电工学下册练习册参考答案一、选择题1. 在三相电路中，星型连接的线电流是相电流的多少倍？A. 1B. √3C. 2D. 3答案：B2. 纯电阻电路中，功率因数cosφ等于什么？A. 0B. 1C. √3D. -1答案：B3. 变压器的原、副线圈匝数之比为1:10，输入电压为220V，输出电压是多少？A. 2200VB. 220VC. 22VD. 2420V答案：A二、填空题1. 电容器的单位是________，符号为F。

答案：法拉2. 交流电的瞬时值表达式为i = I_m sin(ωt + φ)，其中I_m代表________。

答案：最大值3. 一个电阻为10Ω的纯电阻电路，通过电流为2A，其功率P等于________。

答案：40W三、计算题1. 已知一单相交流电路，其电压有效值为220V，频率为50Hz。

求该电路的角频率ω。

解：根据公式ω = 2πf，代入数据得ω = 2π × 50 = 100π rad/s。

2. 某三相异步电动机的额定功率为10kW，额定电压为380V，求其额定电流。

解：根据功率公式 P = √3UIcosφ，其中cosφ为功率因数，假设为0.85，可得额定电流I = P / (√3 × U × cosφ) = 10,000 / (√3 × 380 × 0.85) ≈ 13.6A。

四、简答题1. 简述三相异步电动机的工作原理。

答：三相异步电动机的工作原理基于旋转磁场的产生。

当三相绕组通入三相交流电时，会在电动机内部产生旋转磁场。

该旋转磁场与转子绕组相互作用，产生电磁转矩，使转子转动。

五、论述题1. 论述变压器的工作原理及其在电力系统中的作用。

答：变压器的工作原理基于电磁感应。

在变压器中，原线圈与副线圈通过磁芯耦合，当原线圈通入交流电时，产生交变磁场，这个磁场在副线圈中感应出电流，实现电能的传输。

变压器在电力系统中的作用主要包括电压的升降、电能的传输和分配、以及隔离不同电压等级的电力系统，确保系统的安全稳定运行。
