多普勒超声原理
多普勒超声是一种常见的医学诊断工具，主要用于测量血流速度及方向，以便检测心脏、血管及其他器官的异常情况。
其原理基于多普勒效应，即通过测量声波在运动物体上的频率变化来获得对象运动的信息。
当声波（超声波）穿过物体时，若物体具有速度，声波的频率将发生变化。
具体来说，当物体朝向声源运动时，声波的频率会增加，而物体远离声源运动时，声波的频率会降低。
多普勒超声就是利用这种频率变化来分析物体是否存在运动以及运动的速度和方向。
在多普勒超声中，医生将超声波探头放置在人体表面或者内部，超声波将通过组织或者血液流动。
当超声波穿过流动的血液时，会发生频率的变化。
传感器会接收到回波信号，并将其转换为声波频率的数值。
根据回波信号中频率的变化，多普勒超声会计算出血流速度。
具体地说，它会测量超声波入射到血流中的频率和回波信号中的频率之间的差值。
这个差值可以表示为正值或者负值，取决于血流运动的方向。
通过测量这个差值的大小和方向，医生可以获得血流速度的信息，从而判断是否存在异常情况。
多普勒超声可以广泛应用于医学领域，如心脏病学、血管外科学、妇产科等。
它通过无创的方式提供了关于血流动力学的宝贵信息，帮助医生做出准确的诊断和治疗方案。

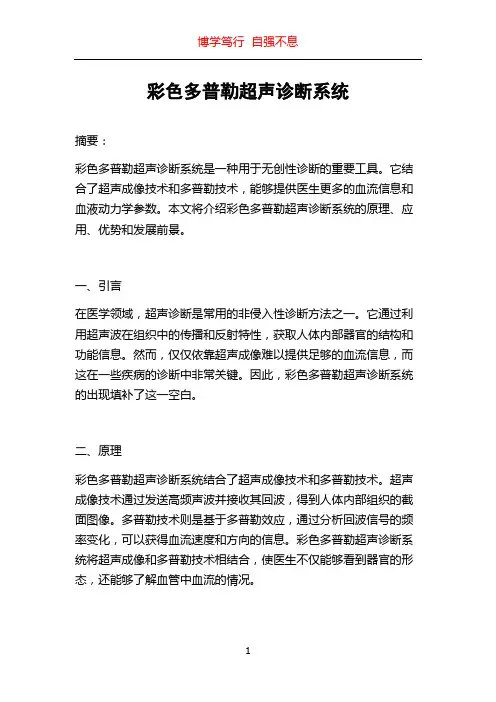

彩色多普勒超声诊断系统摘要：彩色多普勒超声诊断系统是一种用于无创性诊断的重要工具。
它结合了超声成像技术和多普勒技术，能够提供医生更多的血流信息和血液动力学参数。
本文将介绍彩色多普勒超声诊断系统的原理、应用、优势和发展前景。
一、引言在医学领域，超声诊断是常用的非侵入性诊断方法之一。
它通过利用超声波在组织中的传播和反射特性，获取人体内部器官的结构和功能信息。
然而，仅仅依靠超声成像难以提供足够的血流信息，而这在一些疾病的诊断中非常关键。
因此，彩色多普勒超声诊断系统的出现填补了这一空白。
二、原理彩色多普勒超声诊断系统结合了超声成像技术和多普勒技术。
超声成像技术通过发送高频声波并接收其回波，得到人体内部组织的截面图像。
多普勒技术则是基于多普勒效应，通过分析回波信号的频率变化，可以获得血流速度和方向的信息。
彩色多普勒超声诊断系统将超声成像和多普勒技术相结合，使医生不仅能够看到器官的形态，还能够了解血管中血流的情况。
三、应用彩色多普勒超声诊断系统在医学领域有着广泛的应用。
首先，它可以用于心脏疾病的诊断。
通过彩色多普勒超声诊断系统，医生可以观察心脏的结构，同时还能够检测心脏中血流的速度和方向，从而评估心脏的功能情况。
此外，它还可以用于肝脏疾病的诊断。
肝脏是体内最重要的器官之一，其血管丰富，彩色多普勒超声诊断系统可以帮助医生检测肝脏中的血流情况，从而判断肝脏疾病的程度和类型。
除此之外，彩色多普勒超声诊断系统还可以应用于其他器官的诊断，如甲状腺、乳腺、肾脏等。
四、优势相比传统的超声诊断技术，彩色多普勒超声诊断系统具有以下优势：第一，它可以提供更丰富的血流信息，帮助医生更准确地进行疾病诊断。
第二，它无创且无辐射，对患者安全无害。
第三，彩色多普勒超声诊断系统设备便携，操作简单，可广泛应用于各个临床科室。
五、发展前景随着医学技术的不断进步，彩色多普勒超声诊断系统也在不断发展。
首先，随着超声成像技术的改进，彩色多普勒超声诊断系统的成像质量将进一步提高，使医生能够获得更清晰的图像和更准确的血流信息。
超声多普勒原理超声多普勒技术是一种利用超声波来测定物体运动状态的技术。
它广泛应用于医学、气象、航天等领域，尤其在医学上的应用更是深入人心。
超声多普勒技术的原理是基于多普勒效应，通过测量声波在运动物体上的频率变化来获取物体的运动信息。
接下来，我们将详细介绍超声多普勒原理及其应用。
首先，我们来了解一下多普勒效应。
多普勒效应是指当波源或接收器相对于介质运动时，波的频率会发生变化的现象。
在超声多普勒技术中，声波被用来探测运动物体的速度和方向。
当声波遇到运动物体时，由于物体的运动会引起声波频率的变化，这种变化被称为多普勒频移。
通过测量多普勒频移，我们可以计算出物体的速度和方向。
在医学领域，超声多普勒技术被广泛应用于血流速度的测量。
通过超声多普勒仪器发出的超声波，可以非侵入性地测量人体血管中血液的流速和流向，从而帮助医生诊断心血管疾病、血栓形成等疾病。
此外，超声多普勒技术也被用于产科超声检查，可以帮助医生监测胎儿的心脏活动和血流情况，确保胎儿的健康发育。
除了医学领域，超声多普勒技术还被应用于气象领域。
气象雷达利用超声多普勒原理可以探测大气中的降水情况，从而帮助气象学家预测天气变化，及时发布预警信息。
此外，超声多普勒技术还被用于航天领域，用于测量飞行器的速度和方向，确保飞行器的安全飞行。
总的来说，超声多普勒技术是一种非常重要的测量技术，它通过利用多普勒效应来获取物体的运动信息，广泛应用于医学、气象、航天等领域。
随着科学技术的不断发展，相信超声多普勒技术在未来会有更广阔的应用前景。
多普勒超声原理
多普勒超声是一种常用的医学影像技术，通过检测声波的频率变化来获取物体或液体流动的速度信息。
其基本原理是利用多普勒效应。
多普勒效应是指当声源和接收器之间有相对运动时，声波的频率将发生变化。
当声源和接收器相对静止时，接收到的声波频率与发射时的频率相同。
然而，如果声源和接收器相对移动，那么接收到的声波频率将发生偏移。
在多普勒超声中，超声波被发射器产生并通过被测对象传播。
当超声波与运动的物体相互作用时，声波的频率将发生变化。
如果物体以相对发射器靠近的速度运动，接收到的声波频率将增加，变为高频（蓝色）。
相反，如果物体以远离发射器的速度运动，接收到的声波频率将降低，变为低频（红色）。
接收器会将接收到的声波信号转化为电信号，并进一步处理以计算出物体运动的速度信息。
根据接收到的高频或低频信号，多普勒超声技术可以显示颜色编码的流动图像，用以表示物体的流动速度和方向。
多普勒超声广泛应用于医学诊断领域，特别是用于评估血流速度和心脏功能。
在心脏超声检查中，医生可以利用多普勒超声测量心脏血液的速度和方向，以评估心脏瓣膜功能和心脏血流情况。
此外，多普勒超声也可用于检测静脉血栓和动脉狭窄等血管病变。
总之，多普勒超声利用多普勒效应来测量物体或液体流动的速度信息，为医学影像学提供了一种非侵入性、实时性强的检测工具，对诊断和监测多种疾病具有重要意义。
学术论坛科技创新导报 Science and Technology Innovation Herald2541 工作原理彩色多普勒血流显像获得的回声信息来源和频谱多普勒一致，血流的分布和方向呈二维显示，不同的速度以不同的颜色加以别。
双功多普勒超声系统，即是B型超声图像显示血管的位置。
多普勒测量血流，这种B 型和多普勒系统的结合能更精确地定位任一特定的血管。
为了提高成像速度，必须在几十毫秒内处理相关数据，所以自相关技术比傅里叶变换更具有优势。
1.1 自相关技术自相关技术可以在毫秒级时间内测出需要的多普勒頻移数据，并计算出所需要的各项数据。
但是该技术也有一些缺陷，比如不能得出该取样点的瞬时流场分布，也不能得出速度的最值。
由于超声诊断目前都用兆赫(M H z)以上的超声频率，因为高频信号的处理比较困难，所以通过一个正交检测器把回声信号转换成低频范围。
经过正交检测器和相位差检测的回声信号，最后通过自相关检测处理，才能得到血流信号的显示。
1.2 MTI滤波器M T I 滤波器即M o t i o n t a r g e t indication filter，目的是过滤掉因为血流流动产生的噪声，例如：血管壁、瓣膜等产生的低频运动，这些信号通常较大，可干扰血流运动的信号，因而需要在自相关检测器和正交检测器之间插入一个M T I滤波器用以过滤掉多余信号干扰。
因为M T I滤波器的多频率响应特性，可以用来检测静脉血流、心脏和大血管流。
频率响应高的M TI 滤波器可以调节静脉血流；频率响应低的MTI滤波器可以调节心脏和大血管。
1.3 彩色增强器彩色多普勒血流成像技术是以彩色显示血流信号，伪彩色编码由红蓝绿三种基本颜色组成。
目前均设定红色表示朝向探头的血流，蓝色表示背离探头的血流。
血流速度与彩色辉度有关，速度高，彩色亮度强，速度低，彩色亮度弱，例如朝向探头的血流速度低时，信号为暗红色，背离探头的血流速度低时，信号为暗蓝色，如血流速度很低，彩色信号的亮度很弱即颜色很暗，从荧光屏上分辨困难。
多普勒彩超原理
多普勒彩超是一种医学影像技术，利用多普勒效应原理来观察血流速度和方向的变化。
多普勒效应是当声源和接收器相对运动时，声音的频率会发生变化的物理现象。
在多普勒彩超检查中，医生会将超声波传感器放置在患者的皮肤上，超声波会穿过皮肤并进入体内。
当超声波遇到流动的血液时，一部分声波会被反射回来，这些反射波会被传感器接收并转化为电信号。
根据多普勒效应原理，若血液流动向超声波源方向运动，则反射回来的声波频率会比发射声波的频率高，称为正多普勒频移；如果血液流动远离超声波源方向运动，则反射回来的声波频率会比发射声波的频率低，称为负多普勒频移。
通过测量频移的大小，就可以计算血流速度和方向。
多普勒彩超在医学影像领域有着广泛的应用。
它可以用于检测血液循环异常、心脏病变和血管疾病等方面。
通过观察血流速度和方向的变化，医生可以判断血流是否正常，及时发现异常并进行诊治。
总之，多普勒彩超利用多普勒效应原理来观察血流速度和方向的变化。
通过测量反射声波的频移大小，医生可以获得血流的相关信息，提供了一种无创的、可靠的检查手段。
彩超的原理和应用图解1. 彩超的原理彩超（Color Doppler Ultrasound）是一种利用超声波成像技术，通过测量物体中的反射超声波波长的变化，来获得图像的方法。
其原理基于多普勒效应和超声波的传播特性。
多普勒效应是指当物体相对于接收到的波源运动时，其反射波频率也会发生相应的变化。
利用多普勒效应，彩超可以测量血流速度并产生彩色图像。
彩超利用超声波在不同组织和血流中的传播速度差异来提供图像，并使用彩色编码表示不同速度的血流。
通过分析彩超图像，医生可以判断组织结构和血流情况，以辅助诊断。
彩超的原理图如下：•多普勒效应示意图•超声波传播示意图•彩超原理示意图2. 彩超的应用彩超在医学领域有广泛的应用，包括但不限于以下几个方面：2.1 妇科应用彩超在妇科领域的应用非常广泛。
它可以帮助医生检测妇科疾病，包括子宫肌瘤、卵巢囊肿、子宫内膜异位症等。
彩超具有无创、无辐射的特点，不仅可以快速准确地检测病变，还可以为手术治疗提供重要的参考依据。
2.2 心脏应用彩超在心脏领域的应用主要是检测心脏病变和评估心脏功能。
通过彩超可以观察心脏的结构、心腔大小、心肌运动等指标，还可以检测心脏瓣膜功能和血流速度。
彩超在心脏病的诊断和治疗中起到了至关重要的作用。
2.3 肝脏应用彩超可以帮助医生检测肝脏病变，如肝肿瘤、肝囊肿、肝硬化等。
彩超可以清晰地显示肝脏的结构和血流情况，对于肝脏疾病的早期诊断具有重要意义。
此外，彩超还可以引导肝脏活检的过程，提高活检的准确性。
2.4 肾脏应用彩超在肾脏领域的应用主要是检测肾脏病变，如肾结石、肾积水、肾囊肿等。
通过彩超可以观察肾脏的结构、大小、位置等指标，还可以评估肾脏的血流情况。
彩超对于肾脏疾病的早期筛查和治疗至关重要。
2.5 其他应用除了上述应用外，彩超还可以用于乳腺病变的检测和评估、血管疾病的诊断和治疗、甲状腺疾病的诊断等。
彩超在各个医学领域起到了重要的作用，为医生提供了更多的诊断手段。

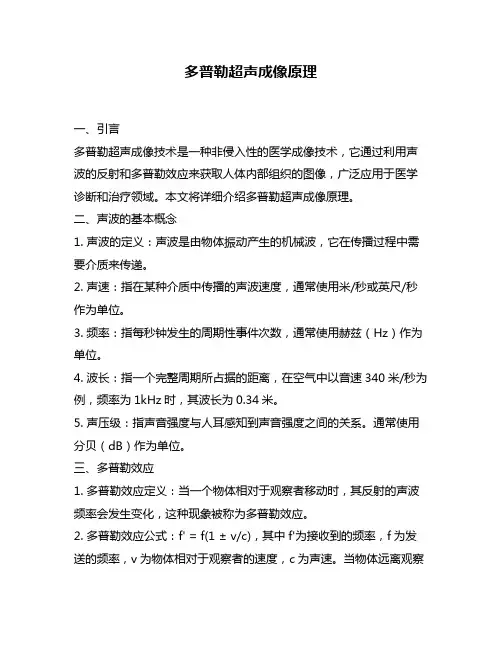

多普勒超声成像原理一、引言多普勒超声成像技术是一种非侵入性的医学成像技术，它通过利用声波的反射和多普勒效应来获取人体内部组织的图像，广泛应用于医学诊断和治疗领域。
本文将详细介绍多普勒超声成像原理。
二、声波的基本概念1. 声波的定义：声波是由物体振动产生的机械波，它在传播过程中需要介质来传递。
2. 声速：指在某种介质中传播的声波速度，通常使用米/秒或英尺/秒作为单位。
3. 频率：指每秒钟发生的周期性事件次数，通常使用赫兹（Hz）作为单位。
4. 波长：指一个完整周期所占据的距离，在空气中以音速340米/秒为例，频率为1kHz时，其波长为0.34米。
5. 声压级：指声音强度与人耳感知到声音强度之间的关系。
通常使用分贝（dB）作为单位。
三、多普勒效应1. 多普勒效应定义：当一个物体相对于观察者移动时，其反射的声波频率会发生变化，这种现象被称为多普勒效应。
2. 多普勒效应公式：f' = f(1 ± v/c)，其中f'为接收到的频率，f为发送的频率，v为物体相对于观察者的速度，c为声速。
当物体远离观察者时，f' < f；当物体靠近观察者时，f' > f。
四、多普勒超声成像原理1. 超声成像定义：超声成像是一种利用超声波在人体内部组织中传播、反射和散射的特性来获取人体内部图像的医学成像技术。
2. 多普勒超声成像原理：多普勒超声成像利用多普勒效应来测量血流速度和方向。
它通过向人体内部组织发射高频（通常为1-10MHz）的超声波，并接收反射回来的信号来生成图像。
3. 超声探头：超声探头由振荡器和接收器组成。
振荡器会发射高频超声波，并接收反射回来的信号。
接收器会将信号转换为电信号并传输到计算机进行处理。
4. 超声图像生成过程：超声波在人体内部组织中传播时，会与组织中的不同结构产生反射和散射。
这些反射和散射的信号会被超声探头接收并转换为电信号。
计算机会根据这些电信号生成图像。
