(完整版)彩色多普勒超声成像原理

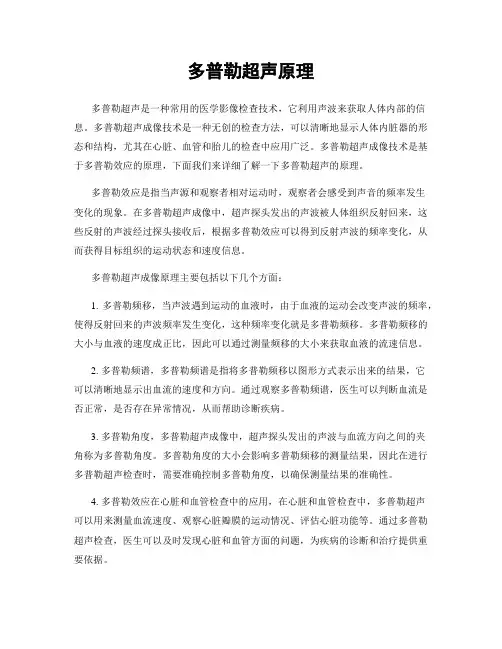

多普勒超声原理多普勒超声是一种常用的医学影像检查技术，它利用声波来获取人体内部的信息。

多普勒超声成像技术是一种无创的检查方法，可以清晰地显示人体内脏器的形态和结构，尤其在心脏、血管和胎儿的检查中应用广泛。

多普勒超声成像技术是基于多普勒效应的原理，下面我们来详细了解一下多普勒超声的原理。

多普勒效应是指当声源和观察者相对运动时，观察者会感受到声音的频率发生变化的现象。

在多普勒超声成像中，超声探头发出的声波被人体组织反射回来，这些反射的声波经过探头接收后，根据多普勒效应可以得到反射声波的频率变化，从而获得目标组织的运动状态和速度信息。

多普勒超声成像原理主要包括以下几个方面：1. 多普勒频移，当声波遇到运动的血液时，由于血液的运动会改变声波的频率，使得反射回来的声波频率发生变化，这种频率变化就是多普勒频移。

多普勒频移的大小与血液的速度成正比，因此可以通过测量频移的大小来获取血液的流速信息。

2. 多普勒频谱，多普勒频谱是指将多普勒频移以图形方式表示出来的结果，它可以清晰地显示出血流的速度和方向。

通过观察多普勒频谱，医生可以判断血流是否正常，是否存在异常情况，从而帮助诊断疾病。

3. 多普勒角度，多普勒超声成像中，超声探头发出的声波与血流方向之间的夹角称为多普勒角度。

多普勒角度的大小会影响多普勒频移的测量结果，因此在进行多普勒超声检查时，需要准确控制多普勒角度，以确保测量结果的准确性。

4. 多普勒效应在心脏和血管检查中的应用，在心脏和血管检查中，多普勒超声可以用来测量血流速度、观察心脏瓣膜的运动情况、评估心脏功能等。

通过多普勒超声检查，医生可以及时发现心脏和血管方面的问题，为疾病的诊断和治疗提供重要依据。

总的来说，多普勒超声成像技术是一种非常重要的医学影像检查方法，它基于多普勒效应原理，通过测量声波的频率变化来获取目标组织的运动状态和速度信息。

多普勒超声在心脏和血管方面的应用尤为广泛，可以帮助医生及时发现疾病问题，为患者的治疗提供准确的诊断依据。

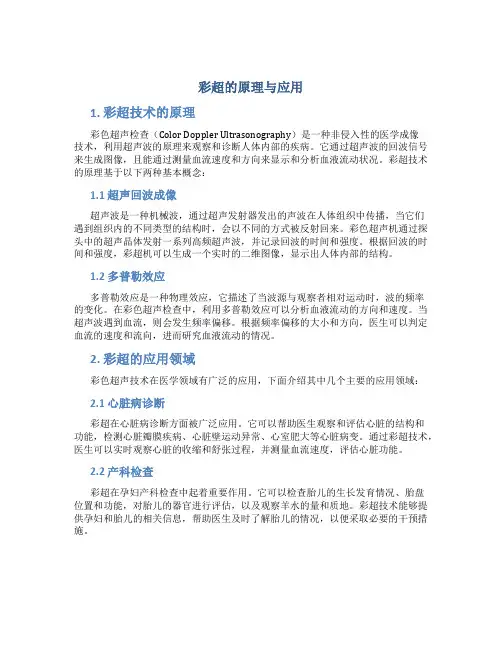

彩超的原理与应用1. 彩超技术的原理彩色超声检查（Color Doppler Ultrasonography）是一种非侵入性的医学成像技术，利用超声波的原理来观察和诊断人体内部的疾病。

它通过超声波的回波信号来生成图像，且能通过测量血流速度和方向来显示和分析血液流动状况。

彩超技术的原理基于以下两种基本概念：1.1 超声回波成像超声波是一种机械波，通过超声发射器发出的声波在人体组织中传播，当它们遇到组织内的不同类型的结构时，会以不同的方式被反射回来。

彩色超声机通过探头中的超声晶体发射一系列高频超声波，并记录回波的时间和强度。

根据回波的时间和强度，彩超机可以生成一个实时的二维图像，显示出人体内部的结构。

1.2 多普勒效应多普勒效应是一种物理效应，它描述了当波源与观察者相对运动时，波的频率的变化。

在彩色超声检查中，利用多普勒效应可以分析血液流动的方向和速度。

当超声波遇到血流，则会发生频率偏移。

根据频率偏移的大小和方向，医生可以判定血流的速度和流向，进而研究血液流动的情况。

2. 彩超的应用领域彩色超声技术在医学领域有广泛的应用，下面介绍其中几个主要的应用领域：2.1 心脏病诊断彩超在心脏病诊断方面被广泛应用。

它可以帮助医生观察和评估心脏的结构和功能，检测心脏瓣膜疾病、心脏壁运动异常、心室肥大等心脏病变。

通过彩超技术，医生可以实时观察心脏的收缩和舒张过程，并测量血流速度，评估心脏功能。

2.2 产科检查彩超在孕妇产科检查中起着重要作用。

它可以检查胎儿的生长发育情况、胎盘位置和功能，对胎儿的器官进行评估，以及观察羊水的量和质地。

彩超技术能够提供孕妇和胎儿的相关信息，帮助医生及时了解胎儿的情况，以便采取必要的干预措施。

2.3 肝脏病诊断彩色超声在肝脏病诊断方面具有重要意义。

通过彩超技术，医生可以检查肝脏的形态、大小和结构，评估肝脏的功能和血流状况。

此外，彩超还可以检测肝脏的肿瘤和囊肿，对肝脏肿瘤进行定位、分期和评估。

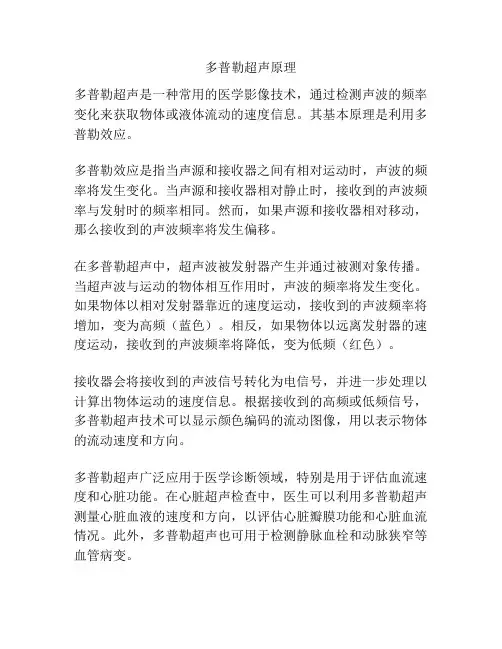

多普勒超声原理
多普勒超声是一种常用的医学影像技术，通过检测声波的频率变化来获取物体或液体流动的速度信息。

其基本原理是利用多普勒效应。

多普勒效应是指当声源和接收器之间有相对运动时，声波的频率将发生变化。

当声源和接收器相对静止时，接收到的声波频率与发射时的频率相同。

然而，如果声源和接收器相对移动，那么接收到的声波频率将发生偏移。

在多普勒超声中，超声波被发射器产生并通过被测对象传播。

当超声波与运动的物体相互作用时，声波的频率将发生变化。

如果物体以相对发射器靠近的速度运动，接收到的声波频率将增加，变为高频（蓝色）。

相反，如果物体以远离发射器的速度运动，接收到的声波频率将降低，变为低频（红色）。

接收器会将接收到的声波信号转化为电信号，并进一步处理以计算出物体运动的速度信息。

根据接收到的高频或低频信号，多普勒超声技术可以显示颜色编码的流动图像，用以表示物体的流动速度和方向。

多普勒超声广泛应用于医学诊断领域，特别是用于评估血流速度和心脏功能。

在心脏超声检查中，医生可以利用多普勒超声测量心脏血液的速度和方向，以评估心脏瓣膜功能和心脏血流情况。

此外，多普勒超声也可用于检测静脉血栓和动脉狭窄等血管病变。

总之，多普勒超声利用多普勒效应来测量物体或液体流动的速度信息，为医学影像学提供了一种非侵入性、实时性强的检测工具，对诊断和监测多种疾病具有重要意义。

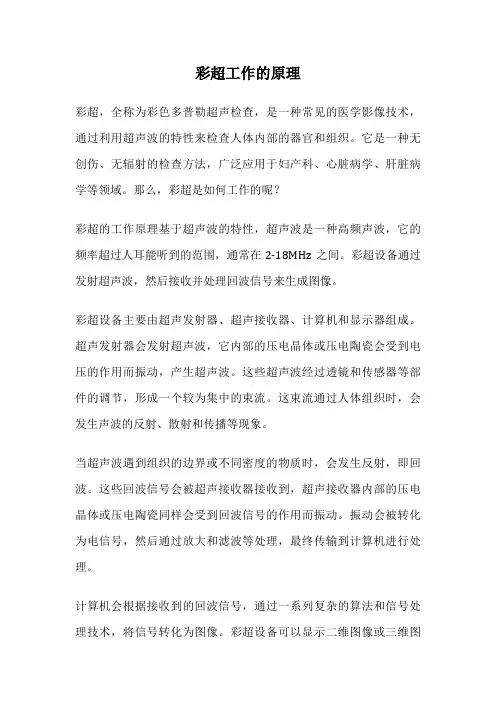

彩超工作的原理彩超，全称为彩色多普勒超声检查，是一种常见的医学影像技术，通过利用超声波的特性来检查人体内部的器官和组织。

它是一种无创伤、无辐射的检查方法，广泛应用于妇产科、心脏病学、肝脏病学等领域。

那么，彩超是如何工作的呢？彩超的工作原理基于超声波的特性，超声波是一种高频声波，它的频率超过人耳能听到的范围，通常在2-18MHz之间。

彩超设备通过发射超声波，然后接收并处理回波信号来生成图像。

彩超设备主要由超声发射器、超声接收器、计算机和显示器组成。

超声发射器会发射超声波，它内部的压电晶体或压电陶瓷会受到电压的作用而振动，产生超声波。

这些超声波经过透镜和传感器等部件的调节，形成一个较为集中的束流。

这束流通过人体组织时，会发生声波的反射、散射和传播等现象。

当超声波遇到组织的边界或不同密度的物质时，会发生反射，即回波。

这些回波信号会被超声接收器接收到，超声接收器内部的压电晶体或压电陶瓷同样会受到回波信号的作用而振动。

振动会被转化为电信号，然后通过放大和滤波等处理，最终传输到计算机进行处理。

计算机会根据接收到的回波信号，通过一系列复杂的算法和信号处理技术，将信号转化为图像。

彩超设备可以显示二维图像或三维图像，以及血流速度和方向等信息。

这些图像可以帮助医生判断器官的结构、形态和功能等情况，从而进行诊断和治疗。

彩超的工作原理可以总结为以下几个步骤：发射超声波、接收回波信号、信号处理和图像生成。

通过这些步骤，彩超设备可以提供清晰、准确的图像，帮助医生进行诊断和治疗。

值得注意的是，彩超的效果受到多种因素的影响，如超声波的频率和强度、组织的声阻抗差异、超声探头的位置和角度等。

因此，在进行彩超检查时，医生需要根据具体情况调整设备的参数，以获得最佳的图像质量。

彩超是一种利用超声波的特性来检查人体内部的器官和组织的医学影像技术。

它通过发射超声波并接收回波信号，然后经过信号处理和图像生成，最终生成清晰、准确的图像。

彩超的工作原理使其成为一种广泛应用于临床诊断的无创伤、无辐射的检查方法。

学术论坛科技创新导报 Science and Technology Innovation Herald2541 工作原理彩色多普勒血流显像获得的回声信息来源和频谱多普勒一致，血流的分布和方向呈二维显示，不同的速度以不同的颜色加以别。

双功多普勒超声系统，即是B型超声图像显示血管的位置。

多普勒测量血流，这种B 型和多普勒系统的结合能更精确地定位任一特定的血管。

为了提高成像速度，必须在几十毫秒内处理相关数据，所以自相关技术比傅里叶变换更具有优势。

1.1 自相关技术自相关技术可以在毫秒级时间内测出需要的多普勒頻移数据，并计算出所需要的各项数据。

但是该技术也有一些缺陷，比如不能得出该取样点的瞬时流场分布，也不能得出速度的最值。

由于超声诊断目前都用兆赫(M H z)以上的超声频率，因为高频信号的处理比较困难，所以通过一个正交检测器把回声信号转换成低频范围。

经过正交检测器和相位差检测的回声信号，最后通过自相关检测处理，才能得到血流信号的显示。

1.2 MTI滤波器M T I 滤波器即M o t i o n t a r g e t indication filter，目的是过滤掉因为血流流动产生的噪声，例如：血管壁、瓣膜等产生的低频运动，这些信号通常较大，可干扰血流运动的信号，因而需要在自相关检测器和正交检测器之间插入一个M T I滤波器用以过滤掉多余信号干扰。

因为M T I滤波器的多频率响应特性，可以用来检测静脉血流、心脏和大血管流。

频率响应高的M TI 滤波器可以调节静脉血流；频率响应低的MTI滤波器可以调节心脏和大血管。

1.3 彩色增强器彩色多普勒血流成像技术是以彩色显示血流信号，伪彩色编码由红蓝绿三种基本颜色组成。

目前均设定红色表示朝向探头的血流，蓝色表示背离探头的血流。

血流速度与彩色辉度有关，速度高，彩色亮度强，速度低，彩色亮度弱，例如朝向探头的血流速度低时，信号为暗红色，背离探头的血流速度低时，信号为暗蓝色，如血流速度很低，彩色信号的亮度很弱即颜色很暗，从荧光屏上分辨困难。

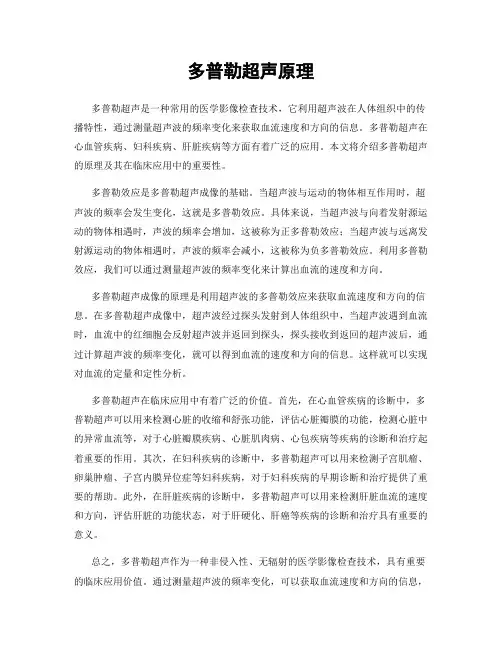

多普勒超声原理多普勒超声是一种常用的医学影像检查技术，它利用超声波在人体组织中的传播特性，通过测量超声波的频率变化来获取血流速度和方向的信息。

多普勒超声在心血管疾病、妇科疾病、肝脏疾病等方面有着广泛的应用。

本文将介绍多普勒超声的原理及其在临床应用中的重要性。

多普勒效应是多普勒超声成像的基础。

当超声波与运动的物体相互作用时，超声波的频率会发生变化，这就是多普勒效应。

具体来说，当超声波与向着发射源运动的物体相遇时，声波的频率会增加，这被称为正多普勒效应；当超声波与远离发射源运动的物体相遇时，声波的频率会减小，这被称为负多普勒效应。

利用多普勒效应，我们可以通过测量超声波的频率变化来计算出血流的速度和方向。

多普勒超声成像的原理是利用超声波的多普勒效应来获取血流速度和方向的信息。

在多普勒超声成像中，超声波经过探头发射到人体组织中，当超声波遇到血流时，血流中的红细胞会反射超声波并返回到探头，探头接收到返回的超声波后，通过计算超声波的频率变化，就可以得到血流的速度和方向的信息。

这样就可以实现对血流的定量和定性分析。

多普勒超声在临床应用中有着广泛的价值。

首先，在心血管疾病的诊断中，多普勒超声可以用来检测心脏的收缩和舒张功能，评估心脏瓣膜的功能，检测心脏中的异常血流等，对于心脏瓣膜疾病、心脏肌肉病、心包疾病等疾病的诊断和治疗起着重要的作用。

其次，在妇科疾病的诊断中，多普勒超声可以用来检测子宫肌瘤、卵巢肿瘤、子宫内膜异位症等妇科疾病，对于妇科疾病的早期诊断和治疗提供了重要的帮助。

此外，在肝脏疾病的诊断中，多普勒超声可以用来检测肝脏血流的速度和方向，评估肝脏的功能状态，对于肝硬化、肝癌等疾病的诊断和治疗具有重要的意义。

总之，多普勒超声作为一种非侵入性、无辐射的医学影像检查技术，具有重要的临床应用价值。

通过测量超声波的频率变化，可以获取血流速度和方向的信息，对于心血管疾病、妇科疾病、肝脏疾病等疾病的诊断和治疗有着重要的意义。

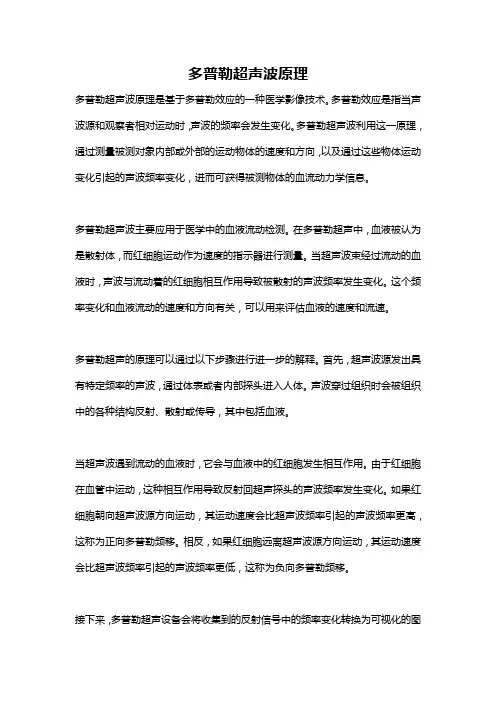

多普勒超声波原理多普勒超声波原理是基于多普勒效应的一种医学影像技术。

多普勒效应是指当声波源和观察者相对运动时，声波的频率会发生变化。

多普勒超声波利用这一原理，通过测量被测对象内部或外部的运动物体的速度和方向，以及通过这些物体运动变化引起的声波频率变化，进而可获得被测物体的血流动力学信息。

多普勒超声波主要应用于医学中的血液流动检测。

在多普勒超声中，血液被认为是散射体，而红细胞运动作为速度的指示器进行测量。

当超声波束经过流动的血液时，声波与流动着的红细胞相互作用导致被散射的声波频率发生变化。

这个频率变化和血液流动的速度和方向有关，可以用来评估血液的速度和流速。

多普勒超声的原理可以通过以下步骤进行进一步的解释。

首先，超声波源发出具有特定频率的声波，通过体表或者内部探头进入人体。

声波穿过组织时会被组织中的各种结构反射、散射或传导，其中包括血液。

当超声波遇到流动的血液时，它会与血液中的红细胞发生相互作用。

由于红细胞在血管中运动，这种相互作用导致反射回超声探头的声波频率发生变化。

如果红细胞朝向超声波源方向运动，其运动速度会比超声波频率引起的声波频率更高，这称为正向多普勒频移。

相反，如果红细胞远离超声波源方向运动，其运动速度会比超声波频率引起的声波频率更低，这称为负向多普勒频移。

接下来，多普勒超声设备会将收集到的反射信号中的频率变化转换为可视化的图像或者声音信号。

这些图像或声音信号可以通过计算机进行进一步分析和处理，给医生提供关于血流动力学状况的详细信息。

多普勒超声在临床中有广泛的应用。

它可以用于评估人体内部的血流情况，例如血管狭窄、动脉硬化等，从而帮助医生判断病人是否患有心血管疾病。

此外，多普勒超声还可以用于妇产科，用于检测胎儿的血流情况，评估胎儿健康状况。

总结起来，多普勒超声波原理是基于多普勒效应的一种医学影像技术。

它通过测量流动物体的速度和方向，以及声波频率的变化，提供了血液流动的血流动力学信息。

多普勒超声在临床中有广泛的应用，如心血管疾病、妇产科等。

彩超应用的原理什么是彩超？彩超，全称为彩色多普勒超声检查（Color Doppler Ultrasound），也称为彩色超声或多普勒超声。

它是一种医学影像技术，通过声波进行检查和成像，可以观察和评估人体内部器官的结构和功能。

彩超的原理彩超的原理主要基于超声技术和多普勒效应。

超声技术超声技术是一种利用声波进行成像的技术。

它利用超声波在人体组织中传播和反射的特性，通过接收和分析返回的超声波信号，生成图像来观察人体内部结构。

多普勒效应多普勒效应是指当声源和接收器相对于介质运动时，声波的频率发生变化的现象。

在彩超中，利用多普勒效应可以衡量血流的速度和方向。

彩超的工作原理彩超的工作原理可以分为三个步骤：发射、接收和处理。

1.发射：彩超设备会发出高频率的声波。

这些声波通过人体组织传播，并与组织内的结构相互作用。

一部分声波会被组织反射，并返回到彩超探头中。

2.接收：彩超探头接收到反射回来的声波，并将其转换成电信号。

彩超设备会根据声波的到达时间和振幅来确定声波在不同组织中传播的路径和强度。

3.处理：彩超设备会对接收到的声波信号进行处理和分析，生成图像。

在彩超图像中，各种组织和血流都会以不同的颜色或灰度显示。

利用多普勒效应，彩超还可以测量和显示血流的速度和方向。

彩超的应用彩超广泛应用于临床诊断和疾病监测领域，特别在妇产科、心脏病学和血管学中具有重要的价值。

1. 妇产科在妇产科中，彩超可用于孕期的胎儿和子宫的检查，包括评估胎儿的发育和健康、检测子宫肌瘤和卵巢囊肿等问题。

2. 心脏病学彩超在心脏病学中被广泛用于评估心脏的结构和功能、检测心脏瓣膜病变和心肌缺血等疾病。

通过彩超检查，医生可以观察心脏的收缩和舒张运动，评估心脏功能的正常与否。

3. 血管学彩超在血管学中也有非常重要的应用。

医生可以通过彩超检查评估血管的通畅度、检测动脉瘤、观察血管壁的异常等。

彩超还可以测量血流速度和方向，帮助医生判断血流情况是否正常。

4. 其他应用除了妇产科、心脏病学和血管学，彩超在许多其他领域也有应用，如消化系统、泌尿系统、骨骼系统和乳腺病学等。

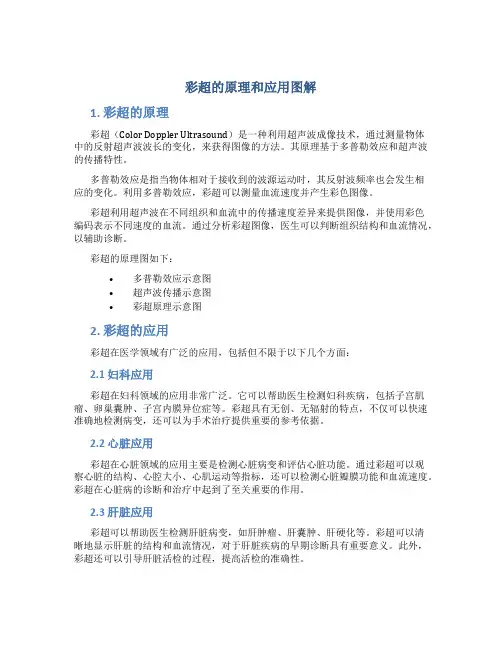

彩超的原理和应用图解1. 彩超的原理彩超（Color Doppler Ultrasound）是一种利用超声波成像技术，通过测量物体中的反射超声波波长的变化，来获得图像的方法。

其原理基于多普勒效应和超声波的传播特性。

多普勒效应是指当物体相对于接收到的波源运动时，其反射波频率也会发生相应的变化。

利用多普勒效应，彩超可以测量血流速度并产生彩色图像。

彩超利用超声波在不同组织和血流中的传播速度差异来提供图像，并使用彩色编码表示不同速度的血流。

通过分析彩超图像，医生可以判断组织结构和血流情况，以辅助诊断。

彩超的原理图如下：•多普勒效应示意图•超声波传播示意图•彩超原理示意图2. 彩超的应用彩超在医学领域有广泛的应用，包括但不限于以下几个方面：2.1 妇科应用彩超在妇科领域的应用非常广泛。

它可以帮助医生检测妇科疾病，包括子宫肌瘤、卵巢囊肿、子宫内膜异位症等。

彩超具有无创、无辐射的特点，不仅可以快速准确地检测病变，还可以为手术治疗提供重要的参考依据。

2.2 心脏应用彩超在心脏领域的应用主要是检测心脏病变和评估心脏功能。

通过彩超可以观察心脏的结构、心腔大小、心肌运动等指标，还可以检测心脏瓣膜功能和血流速度。

彩超在心脏病的诊断和治疗中起到了至关重要的作用。

2.3 肝脏应用彩超可以帮助医生检测肝脏病变，如肝肿瘤、肝囊肿、肝硬化等。

彩超可以清晰地显示肝脏的结构和血流情况，对于肝脏疾病的早期诊断具有重要意义。

此外，彩超还可以引导肝脏活检的过程，提高活检的准确性。

2.4 肾脏应用彩超在肾脏领域的应用主要是检测肾脏病变，如肾结石、肾积水、肾囊肿等。

通过彩超可以观察肾脏的结构、大小、位置等指标，还可以评估肾脏的血流情况。

彩超对于肾脏疾病的早期筛查和治疗至关重要。

2.5 其他应用除了上述应用外，彩超还可以用于乳腺病变的检测和评估、血管疾病的诊断和治疗、甲状腺疾病的诊断等。

彩超在各个医学领域起到了重要的作用，为医生提供了更多的诊断手段。

彩超的原理和应用大全1. 彩超的原理彩超（Color Doppler Ultrasound）是一种医学影像技术，利用超声波的回波特性来获取人体内部器官的图像。

彩超主要通过频谱分析和彩色编码来实现血流成像，具有以下原理：1.超声波回波特性：彩超是利用超声波在组织中传播时发生反射、折射、干涉等现象获取图像。

它通过发送超声波脉冲，接收回波信号来生成图像。

2.血流测量：彩超可以通过超声多普勒效应衡量血液流速和方向。

血流速度与红细胞的移动速度相关，通过测量频移实现。

3.频谱分析：彩超通过分析回波信号的频谱来计算血流速度。

频谱分析能够将血流信号分解为多个频率分量，进而显示血流速度和方向。

4.彩色编码：彩超将不同的血流速度编码为不同的颜色，通过颜色来呈现血流速度和方向的信息。

常用的彩色编码体系有彩虹流和倒彩虹流。

2. 彩超的应用彩超具有非侵入性、无辐射、易于操作等优点，广泛应用于临床医学各个领域。

以下是彩超常见应用的总结：1.心脏彩超：心脏彩超检查可以评估心脏结构和功能，包括心腔大小、心肌收缩功能、瓣膜功能和心脏血流情况等。

心脏彩超对心脏病的早期诊断和治疗具有重要作用。

2.肝脏彩超：肝脏彩超可用于评估肝脏大小、形态、血管和胆管的病变等。

它可检测肝脏肿瘤、肝囊肿和肝硬化等疾病。

3.乳腺彩超：乳腺彩超广泛应用于乳腺肿块的检测和评估，可以帮助鉴别良性肿块和恶性肿瘤。

它还可以检查乳腺囊肿、乳腺导管扩张和乳腺炎等疾病。

4.甲状腺彩超：甲状腺彩超可以检测甲状腺结节、肿大和炎症等。

它对甲状腺肿瘤和甲状腺功能异常的评估具有重要意义。

5.妇科彩超：妇科彩超主要用于妇科疾病的诊断和治疗。

它可以检测子宫、附件和输卵管的异常，包括子宫肌瘤、卵巢囊肿和宫外孕等。

6.泌尿系统彩超：泌尿系统彩超可用于检测泌尿道结石、肾囊肿和肾实质性病变等。

它还可以评估肾动脉狭窄和肾功能损害。

7.血管彩超：血管彩超可以评估动脉和静脉血流情况。

它对血管狭窄、血栓和动脉瘤等血管疾病的检测和监测具有重要意义。

彩色多普勒血流成像(Color Doppler Flow Imaging，CDFI)，是在频谱多普勒(Spectral Doppl er)技术基础上发展起来的利用多普勒原理进行血流显像的技术,有关频谱多普勒的理论,在本书的有关章节已有论述。

与频谱多普勒相比,彩色多普勒血流成像是多普勒技术在医学领域应用的重大发展,从只能逐点取样测血流速度发展到用伪彩色编码信号显示血流的流动,使多普勒技术能更直观地显示血流的流动方向、流动速度、流动范围、血流性质、有无返流、分流等。

彩色多普勒血流成像技术于l 982年由日本的Namekawa、Kasai及美国的Bommer最先研制成功，日本Aloka公司于1982年生产第一台彩色多普勒血流成像仪，日本尾本良三最早报道了此技术在心血管领域的应用。

此后,彩色多普勒血流成像技术应用范围逐渐扩大，1986年开始用于周围血管血流成像，19 87年开始用于腹部器官，1988年开始用于颅脑血流成像。

现在，彩色多普勒血流成像以及在此基础上发展的能量多普勒（Power Doppler)血流成像,已成为超声诊断不可缺少的技术.彩色多普勒血流成像的重要性在于它能无创、实时地提供有关血流的信息，而这是X线、核医学、CT、MRI以及PET等所做不到的。

第1节工作原理彩色多普勒血流成像的显示方式属于二维技术。

血流的彩色信号叠加在二维超声显像图上。

现在的超声诊断仪都用自相关技术作信号处理,以获得血流的二维多普勒信号。

彩色多普勒血流成像与频谱多普勒不同，每帧图像有32~l28条扫描线,每条扫描线有250～300个取样点,每帧图像内有10，000个以上的取样数据,为了实时成像,必须在几十毫秒内处理这些数据，因此必须采用比傅立叶（Fourier)分析更快的自相关技术。

一、自相关技术自相关技术能在约2ms内处理大量的多普勒频移数据，并计算出血流速度、血流方向和速度方差，但须注意所计算的是每一瞬间内若干频率信号的平均速度，不能得出取样部位瞬时流速的分布范围,因此也不能得到瞬时的最大流速.自相关技术包括两个信号间相位差的检测,即检测接连发射的两个相邻超声脉冲回声信号的相位差，从求得相位差的公式可以计算检测位置的血流速度,从相位差的正、负性可了解血流的方向。
