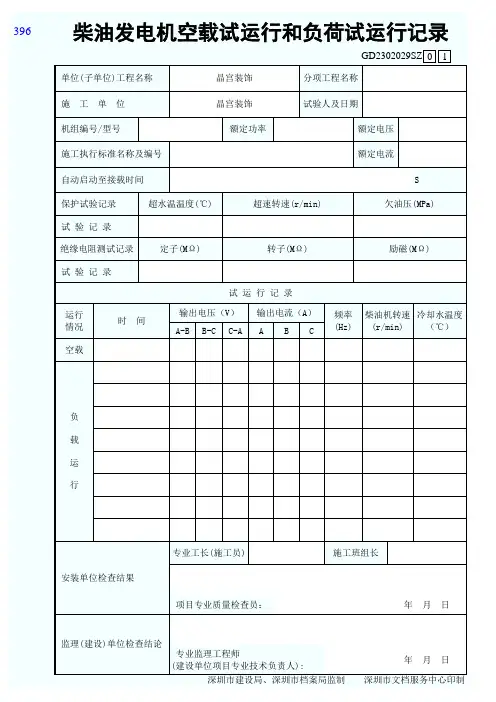

柴油发电机空载试运行和负荷试运行记录

柴油发电机空载试运行和负荷试运行记录1.时间：2024年1月1日上午9点2.地点：柴油发电机房3.参与人员：运维人员A、B、C4.运行过程：(1)9:00-9:10：运维人员按照操作手册的要求对柴油发电机进行检查和维护，包括检查油量、水温、电压等各项参数。

(2)9:10-9:15：确认柴油发电机的各个系统正常工作，关闭水冷系统、电气系统、燃油系统等子系统，保证发电机处于空载状态。

(3)9:15-9:30：运维人员按照操作手册的指导逐步启动柴油发电机，观察其启动是否正常，并检查各项参数是否符合要求。

(4)9:30-9:35：柴油发电机正常运行且各项参数稳定后，运维人员记录了空载运行时的关键参数，包括电压、电流、频率、功率因数等。

(5)9:35-9:45：运维人员对柴油发电机进行了基本的负载试验，逐步增加负载，然后观察和记录柴油发电机的响应和参数变化。

(6)9:45-9:50：空载试运行结束，柴油发电机正常关闭并备份测试数据。

1.时间：2024年1月2日下午2点2.地点：柴油发电机房3.参与人员：运维人员A、B、C4.准备工作：(1)运维人员按照操作手册的要求对柴油发电机进行检查和维护，包括检查油量、水温、电压等各项参数，保证各系统正常工作。

(2)确保发电机房内无人员驻留，确保安全。

(3)准备好负载设备，包括电阻箱、电压表、电流表等。

5.运行过程：(1)14:00-14:10：运维人员确认柴油发电机处于正常状态，清理发电机周围的杂物和积尘。

(2)14:10-14:15：运维人员按照操作手册的指导逐步启动柴油发电机，观察其启动是否正常，并检查各项参数是否符合要求。

(3)14:15-14:20：柴油发电机正常运行且各项参数稳定后，运维人员开始进行负荷试运行。

(4)14:20-14:30：运维人员按照预先制定的负载试验方案，逐步增加负载，然后观察和记录柴油发电机的响应和参数变化。

(5)14:30-14:45：柴油发电机达到额定负载后，运维人员持续观察发电机的运行状态，记录关键参数，包括电压、电流、频率、功率因数等。

使用说明（使用时删除）：1、该表格主要用途包含不局限于学校、公司企业、事业单位、政府机构，主要针对对象为白领、学生、教师、律师、公务员、医生、工厂办公人员、单位行政人员等。

2、表格应当根据时机用途及需要进行适当的调整，该表格作为使用模板参考使用。

3、表格的行列、文字叙述、表头、表尾均应当根据实际情况进
合同条件》是根据《中华人民共和国合同法》，对双方权利义务作出的约
议条款》是按《合同条件》的顺序拟定的，主要是为《合同条件》的修改、补充提供一个协议的格式。

双方针对工实际情况，把对《合同条件》的修改、补充和对某些条款不予采用的一致意见按《协议条款》的格式形。

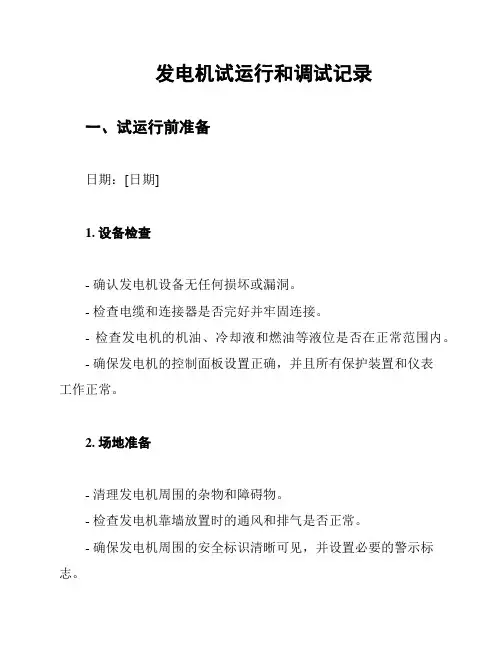

发电机试运行和调试记录一、试运行前准备日期：[日期]1. 设备检查- 确认发电机设备无任何损坏或漏洞。

- 检查电缆和连接器是否完好并牢固连接。

- 检查发电机的机油、冷却液和燃油等液位是否在正常范围内。

- 确保发电机的控制面板设置正确，并且所有保护装置和仪表工作正常。

2. 场地准备- 清理发电机周围的杂物和障碍物。

- 检查发电机靠墙放置时的通风和排气是否正常。

- 确保发电机周围的安全标识清晰可见，并设置必要的警示标志。

二、试运行过程1. 发电机启动- 关闭所有发电机输出负载。

- 打开发电机燃料阀门。

- 打开主电源开关，并启动发电机。

- 观察发电机启动过程中的运行状态和任何异常情况。

2. 调试过程- 根据发电机的技术要求，将其逐步调整至额定输出功率。

- 检查发电机输出电压是否稳定，并与设备要求的电压范围进行比对。

- 检查发电机的频率是否在正常范围内。

- 检查发电机的机械振动和噪音是否在合理范围内。

- 检查发电机的冷却系统是否正常运作。

- 检查发电机的燃料消耗情况，并与设备要求的燃料效率进行比对。

3. 记录和异常处理- 在试运行过程中记录发电机的运行参数和观察到的异常情况。

- 若发现异常情况，立即停止试运行，并进行必要的检修和维护。

- 根据记录的数据和异常情况，制定下一步的维护计划或改进方案。

三、试运行总结1. 总结试运行结果- 汇总试运行期间的数据和观察结果。

- 简要总结发电机的运行情况和性能表现。

2. 发电机整备- 根据试运行结果，对发电机进行必要的润滑、调整和清洁。

- 检查发电机各部件和连接器是否紧固可靠。

- 确保发电机处于适当的保存状态。

3. 文档归档- 将试运行记录和总结归档保存，以备将来参考和审查。

以上为发电机试运行和调试记录的内容。

如有问题或需要进一步了解，请随时与我联系。

柴油发电机组试运行记录Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998刘家道口枢纽李庄闸工程柴油发电机组试运行记录李庄闸备用柴油发电机组安装调试完成后，2009年5月6日监理部组织业主、施工单位、运行管理单位等有关人员进行了试运行，具体情况如下：一、运行前检查1、用机油尺测量油底壳油面：合适；2、检查燃油箱中的燃油量：满足使用要求；3、燃油系统和冷却系统中的空气：已排除；4、喷油泵、增压器：已加注润滑油；5、蓄电池：充电充足，接线正确，通电情况良好；6、发电机：接线正确，导电连接件及装配紧固件无松动；7、自动控制器：各项参数已设置；8、其他检查：已完成。

二、试运行项目及步骤1、手动（1）开机将自动监控屏内市电电源断开→打开“钥匙开关”（“预供”继电器闭合，延时结束后，“预供”继电器断开）→按一下“启动”按钮（经延时后油机开始启动，启动成功后，油机怠速运转，怠速运转延时结束后，开始升速延时，在延时期间，升速继电器闭合，当“升速限位”开关闭合时，延时终止。

“升速延时”结束后，开始暖机延时，延时结束后，若电压达到400V、频率达到50HZ正常，“供电”输出闭合，配电室进线柜内市电电源自动断开，发电机电源自动闭合，负载由市电供电转换为发电机供电）。

（2）带负荷运转按1#启闭机“上升按钮”1#闸门上升→接着按2#启闭机“上升按钮”2#闸门上升，→然后按1#启闭机“下降按钮”1#闸门下降，→按2#启闭机“下降按钮”2#闸门下降，(当闸门关闭后启闭机自动停机)。

（3）停机按下“停机”按钮，发电机开始降速延时，延时结束后，自动切断供油停机。

2、自动（1）开机打开“钥匙开关”→按下“自动”按钮，（市电停电后，发电机自动启动）。

（2）停机市电来电后，自动监控屏内双电源开关自动闭合到市电位置，发电机开关断开，油机开始降速延时，延时结束后，油机自动停机。

三、液晶显示器参数显示发电机运行期间，通过按下控制器面板上的“↓”翻页，查看以下信息：[第一屏]：显示油机电压；[第二屏]：显示负载电流；[第三屏]：显示油压、电池电压；[第四屏]：显示频率、转速、充电电压；[第五屏]：显示油机总运行时间（小时）。

时时总波形畸变：<5% 电话影响因数TIF：<50% 电话谐波因数THF：<2% 频率降低：≤3% 稳态频率：≤0.5%在空载、负载25%、负载50%、负载75%、负载100%、负载110%六中状态下分贝对发电机进行试验，分别记录不同状态上的发电机组的温度、电流、电压、频率、油压、噪声等各参数。

经试验，在空载及各种负载情况下各参数值均在设计和施工规范范围之内，满足设计和施工规范要求。

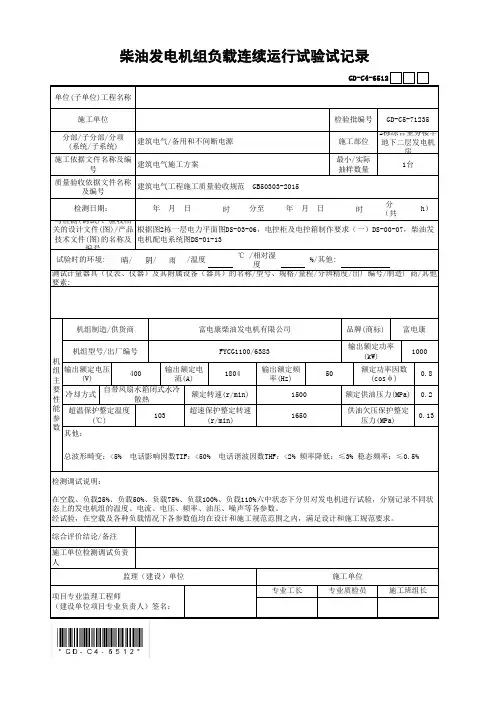

项目专业监理工程师（建设单位项目专业负责人）签名：机组 主要 性 能 参 数柴油发电机组负载连续运行试验试记录试验时的环境:监理（建设）单位施工单位专业工长专业质检员施工班组长其他：检测调试说明：综合评价结论/备注施工单位检测调试负责人超温保护整定温度 (℃)103超速保护整定转速(r/min)1650供油欠压保护整定压力(MPa)0.13额定功率因数 (cosφ)0.8冷却方式自带风扇水箱闭式水冷散热额定转速(r/min)1500额定供油压力(MPa)0.2机组型号/出厂编号FYCG1100/6383输出额定功率(kW)1000输出额定电压(V)400输出额定电流(A)1804输出额定频率(Hz)50测试计量器具（仪表、仪器）及其附属设备（器具）的名称/型号、规格/量程/分辨精度/出厂编号/制造厂商/其他要素:机组制造/供货商富电康柴油发电机有限公司品牌(商标)富电康/温度℃ /相对湿度%/其他:h）与检测(调试)、验收相关的设计文件(图)/产品技术文件(图)的名称及编号根据图2栋一层电力平面图DS-03-06，电控柜及电控箱制作要求（一）DS-00-07，柴油发电机配电系统图DS-01-13检测日期：年 月 日分至年 月 日分（共施工依据文件名称及编号建筑电气施工方案最小/实际 抽样数量1台质量验收依据文件名称及编号建筑电气工程施工质量验收规范 GB50303-2015施工单位检验批编号GD-C5-71235分部/子分部/分项 (系统/子系统)建筑电气/备用和不间断电源施工部位2栋综合业务楼半地下二层发电机房GD-C4-6512单位(子单位)工程名称。

柴油发电机组试运行记录 Prepared on 24 November 2020刘家道口枢纽李庄闸工程柴油发电机组试运行记录李庄闸备用柴油发电机组安装调试完成后，2009年5月6日监理部组织业主、施工单位、运行管理单位等有关人员进行了试运行，具体情况如下：一、运行前检查1、用机油尺测量油底壳油面：合适；2、检查燃油箱中的燃油量：满足使用要求；3、燃油系统和冷却系统中的空气：已排除；4、喷油泵、增压器：已加注润滑油；5、蓄电池：充电充足，接线正确，通电情况良好；6、发电机：接线正确，导电连接件及装配紧固件无松动；7、自动控制器：各项参数已设置；8、其他检查：已完成。

二、试运行项目及步骤1、手动（1）开机将自动监控屏内市电电源断开→打开“钥匙开关”（“预供”继电器闭合，延时结束后，“预供”继电器断开）→按一下“启动”按钮（经延时后油机开始启动，启动成功后，油机怠速运转，怠速运转延时结束后，开始升速延时，在延时期间，升速继电器闭合，当“升速限位”开关闭合时，延时终止。

“升速延时”结束后，开始暖机延时，延时结束后，若电压达到400V、频率达到50HZ正常，“供电”输出闭合，配电室进线柜内市电电源自动断开，发电机电源自动闭合，负载由市电供电转换为发电机供电）。

（2）带负荷运转按1#启闭机“上升按钮”1#闸门上升→接着按2#启闭机“上升按钮”2#闸门上升，→然后按1#启闭机“下降按钮”1#闸门下降，→按2#启闭机“下降按钮”2#闸门下降，(当闸门关闭后启闭机自动停机)。

（3）停机按下“停机”按钮，发电机开始降速延时，延时结束后，自动切断供油停机。

2、自动（1）开机打开“钥匙开关”→按下“自动”按钮，（市电停电后，发电机自动启动）。

（2）停机市电来电后，自动监控屏内双电源开关自动闭合到市电位置，发电机开关断开，油机开始降速延时，延时结束后，油机自动停机。

三、液晶显示器参数显示发电机运行期间，通过按下控制器面板上的“↓”翻页，查看以下信息：[第一屏]：显示油机电压；[第二屏]：显示负载电流；[第三屏]：显示油压、电池电压；[第四屏]：显示频率、转速、充电电压；[第五屏]：显示油机总运行时间（小时）。
