电视机的中放通道

一、广播电视系统基本知识1、填空题1显像管是一种特殊的电真空器件，其电子枪主要由_______、________、_______ __________、__________、 _________等组成。

答案:灯丝、阴极、栅极、加速极、聚焦极、高压阳极2在我国采用的隔行扫描广播电视系统中，行频为_______Hz，场频为_______Hz，帧频为________Hz。

答案:15625，50，253彩色的三要素是指_________、________、_______。

答案:亮度、色调、色饱和度4电视系统中选用的三基色分别是_________、________、_______。

答案:红（R）、绿（G）、蓝（B）5彩色全电视信号的组成包括_________、________、_______、________、_______。

答案:亮度信号、色度信号、色同步信号、复合同步信号、复合消隐信号6在我国使用的电视系统中，图像和伴音的调制方式分别是_________和________。

答案:调幅、调频2、判断题1射频电视信号中，伴音载频比图像载频高。

（）答案:正确2我国电视伴音信号采用残留边带发送。

( )答案:错误3图像信号采用负极性方式调制较正极性调制具有更高的功率利用率。

（）答案:正确4全电视信号中的均衡脉冲用于克服并行现象。

( )答案:正确5行、场消隐信号均出现在行、场扫描的正程期间。

（）答案:错误6国家标准规定一个频道占据的带宽。

( )答案:错误7彩色电视系统中并不发送和接收绿色差信号。

（）答案:正确8我国电视广播的伴音信号采用调幅方式。

( )答案:错误9我国电视广播，全电视信号采用双边带发送。

( )答案:错误10我国电视信号采用负极性调制。

( )答案:正确11电视系统对伴音信号的发射采用残留边带方式。

（）答案:错误3、单选题1在我国采用的隔行扫描电视系统中，场扫描信号的频率是( )Hz。

A: 50C: 100D: 15625答案:A2在PAL制式彩色电视机中，行扫描信号的频率为( )Hz。

一、MN-3720彩色电视机结构图1、公共通道：由高频调谐器、预中放、声表面滤波器、图像中频处理电路组成。

高频头是一个竖着的金属壳密封模块，竖着立在电路板底板后边，专门留有接口用来插天线或有线电视线。

在PCB板上跟踪公开通道的线路，可根据从高频头入手，顺着高频头的IF脚输出，找到预中放电路。

根据对照原理图，根据信号流程，可在PCB图中找到相应的元件。

通常，某一功能的模块电路，其元件都在PCB板上的某一区域。

而且，元件编号通常用三位数表示，某一模块电路元件的百位数编号相同。

2、伴音通道：有伴音中频处理、AV/TV转换，伴音功放、喇叭组成。

线路板中根据喇叭的接口线，可快速跟踪到伴音功放和音频中频处理系统。

3、彩色解码电路：视频射随器、彩色解码电路由解码芯片TA8659、基色激励输出电路组成。

基色激励输出电路在显像管的上，是一块独立的小板。

4、同步扫描电路：同步扫描电路包含解码芯片TA8659的小信号处理部分、行激励、行输出、场输出等电路组成。

5、遥控电路：由遥控接收、微处理器相关电路控制组成。

6、电源电路：电源电路由整流滤波、开关电源控制等电路组成。

把220V交流进行整流，输出280V的直流电压，进行开关控制。

输出110V的主电源给行扫描电路。

行扫描电路进行二次整流后，给电路其他部分供电。

二、彩色电视机的关键器件*1、当待机控制电路存在故障，Q506、Q507其中之一被击穿或开关性能不佳时，会出现遥控器关机后，Q507发射极仍然有110V电压输出，但无光栅。

此现象经常会误认为待机控制电路正常，其实此时无光栅是由于遥控器关机指令通过微处理器使三基色输出管截止所致。

*2、测量晶体振荡器TA8659（37）脚电压时，要用万用电表50V挡进行测量，否则会因为万用表阻抗不够高，引起行振荡器停振而无光栅，甚至很容易造成集成块损坏（振荡波形的测量同样也存在输入阻抗的影响问题）。

*3、分别在电视机有、无信号接收时，测试下列两测试点电压的变化：TA8659（33）同步分离全电视信号输入端和TA8659（35）沙堡脉冲输出端。

电视机的信号通道牵涉的电路较多，一般来说，分别有信号接收（高频头），高频放大，中频放大，伴音解调和功率放大、AV／TV转换、解码，视频放大这些。

信号通道是电视机里面最复杂的电路，很多时候是环环相扣的，其中一个环节出问题，就有可能造成整机无图像／无伴音故障，再加上保护电路、总线这些外围电路的介入，往往会造成一些疑难故障。

所以说，信号通道是电视机维修工作的难点，必须对它的工作流程和工作规律有一定的了解，面对故障机时才不至于无的放矢。

１，信号接收电路（见图1，长虹A2109N机型，下同）1；高频头（U101）。

它是TV信号进入电视机的关口，其作用是把电视台发送的射频信号通过内部的高频放大、本振、混频等电路进行处理，得到IF信号进入下一级放大电路。

高频头通常有BT，AGC，AFT，频段选择，供电，IF输出等引脚，它们共同完成所有的信号预处理工作。

新型的高频头大多采用总线控制，但工作原理大同小异。

现在的平板电视和部分高清机都使用一体化高频头，它包含了中放电路，能独立完成把天线信号转化为AV信号的功能。

2；工作流程。

CPU（N601）接收到用户输入的指令后，从存储器中调出相应的数据，根据不同电台所在的频段，在其9、10两脚输出相应的控制信号送到频段选择IC（N603）的3、4脚，N603把收到的信号进行处理后，从1、2、7脚分别输出符合高频头频段切换要求的高电平，以实现VL、VH、U频段的切换。

有了正确的频段，还必须有正确的调谐电压（BT）。

本机的调谐电压由+B电压经R933限流、VD920稳压之后送到V801的C极，CPU根据不同的电视频道从2脚输出相应的电压至V801的B极，V801的C极电压就会随着B极电压的变化而变化，达到控制高频头调谐电压的目的。

电视信号强度有高有低，如果高频头的放大倍数是固定的话，信号强度低时，收视效果不佳，强度高时，超出高频头放大电路的正常工作范围，容易造成自激。

要解决这个问题，就必须有一个能随着输入信号强度自动调整高频头放大倍数的电路，以实现最佳的匹配，这就是“自动增益控制电路”，简称AGC。

黑白电视机的结构组成（资料来源：中国联保网）组成简介黑白电视接收机主要由信号通道（包括高频头，中放，视放和伴音通道），扫描电路（包括同步分离，场、行扫描电路）和电源三部分组成。

信号通道的任务是将天线接收到的高频电视信号变换成视频亮度信号和音频伴音信号。

亮度信号激励显像管产生黑白图像，伴音信号推动扬声器产生电视伴音。

扫描电路的任务是为显像管提供场、行扫描电流和各种电压，使显像管产生与电视台摄像管同步扫描的光栅。

电源部分的任务是将交流市电转变成电视机所需要的各种直流电压。

⑴信号通道电视天线周围存在着各种各样的电磁波，由天线和输入电路选出欲接收频道的电视信号，再经过高频放大器有选择性的放大，与本振输出的频率较高的正弦波混频得到中频信号。

在变频前，图像载频低于本频道的伴音载频；变频后，图像中频高于伴音中频。

这是由于本振频率高于图像载频和伴音载频的缘故。

但是，图像中频和伴音中频之差不变，例如，保持6.5MHz。

图像和伴音两中频信号经公用通道放大进入视频检波级。

检波器有两个作用：一是从中频信号中检出其包括---视频全电视信号；二是利用检波器的非线性作用，完成图像中频和伴音中频的差拍作用，产生出6.5MHz调频的第二伴音中频信号。

检波器的输出信号不仅馈给视放级，而且馈给同步分离电路、自动增益控制（AGC）电路及伴音中放电路，因此采用射随器进行预放大，以加强其负载能力。

预放级也有两个作用：一个将全电视信号和第二伴音中频信号分离。

二是将全电视信号进行电流放大，分别馈级视放级，同步分离级和AGC电路；将第二伴音中频信号进行电压放大馈级伴音通道。

因此，从天线至预视放称为黑白电视机图像信号和伴音信号和公共通道。

全电视信号的一部分经视放级放大去激励显像管产生黑白图象。

另一部分送到同步分离级，分离同步信号，用以控制接收机的扫描电路，产生与发送端同步的扫描运动。

第三部分送到AGC电路，对高频头和图像中放的增益进行自动控制，从而保证接收机的稳定接收。

彩色电视机电路板上各电路的作用电视是这个时代最伟大的三大发明之一，从黑白电视到彩色电视，再到现在的智能电视，从我们父母那一代就已经生长在被电视浸润的环境中，可能在几十年前电视就像现在的手机一样，是一种每个家庭不可或缺的媒介，茶余饭后一家人做到电视前看新闻联播或者还珠格格已经成为一种记忆。

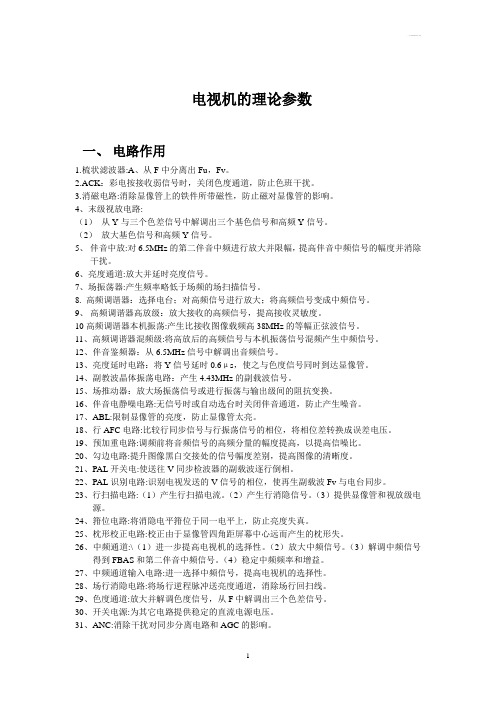

彩色电视机电路板上各电路的作用1、CPU电路：接收、处理控制信号，发送操作指令，控制相应电路动作，改变工作状态（换台、切换输入端、改变模拟量等）并把相应工作状态显示在屏幕上片刻。

2、小信号处理电路：包括扫描电路（产生行、场振荡信号，送到相应推动电路，使偏转线圈产生交变磁场，控制电子束移动，利用视觉暂留在屏幕上形成图像，产生成像必须的高压和其他工作电压）、输入回路（高频头、中放、亮色分离、同步分离、伴音中频处理等重要信号处理、输入信号端切换等）3、末端处理电路，包括伴音功放（还原出声音）、行输出、场输出（成像不可缺少的电路）。

4、能源电路：把220V变成电视机工作所需的电压，一般由电源和行输出变压器电路完成。

上述电路仅限于CRT电视。

彩色电视机原理由于射频信号在空中传输的过程中要混入一些干扰信号并随着传输距离的增大而衰减，电视机从有线或天线（RF-IN）接收到微弱的射频电视信号后，首先要通过调谐器对它进行解调，经过放大、混频和检波，滤掉高频载波分量，得到PAL、NTSC 或SECAM制式的复合全电视信号。

从全电视信号中分离伴音信号和视频信号。

音频信号经音频电路处理后送扬声器输出。

视频信号经视频放大，并把亮度、色度信号分离开，得到YC分量信号。

最后，把YC分量信号转换成YUV、进而转换成RGB分量信号并送显象管显示。

在全电视信号中，由于色度信号占用了2.6MHz的带宽，电视机的电子电路在亮度、色度信号分离处理时有的直接截取亮度低端约3MHz的信号。

在这种情况下，虽然电视机的荧。

显像管是一种特殊的电真空器件，其电子枪主要由灯丝阴极、栅极、加速极、聚焦极、高压阳极等组成。

在我国采用的隔行扫描广播电视系统中，行频为15625Hz，场频为50Hz，帧频为25Hz。

彩色的三要素是指亮度、色调、色饱和度电视系统中选用的三基色分别是红（R）、绿（G）、蓝（B）]彩色全电视信号的组成包括亮度信号、色度信号、色同步信号、复合同步信号、复合消隐信号.在我国使用的电视系统中，图像和伴音的调制方式分别是调幅和调频高频头的基本组成包括输入回路、高频放大器、变频电路等中放通道的主要组成部分包括预中放电路、声表面波滤波器、中频放大器、视频检波器、中频AGC、ANC等。

亮度通道的组成包括色副载波陷波器、亮度延时电路、直流箝位电路、轮廓补偿电路、末级视放电路等。

伴音通道的组成包括伴音制式转换电路、伴音中放电路、伴音鉴频电路、低放电路、功放电路等扫描系统的组成包括同步分离电路、行扫描电路、场扫描电路行扫描电路的组成包括行AFC电路、行振荡电路、行推动电路、行输出电路等场扫描电路的组成包括场振荡电路、锯齿波形成电路、场推动电路、场输出电路目前国际上流行的三大彩色制式分别是PAL制、NTSC制、SECAM制NTSC制编码器的主要组成包括编码矩阵、低通滤波器、副载波振荡器、延时电路、平衡调幅器、加法器NTSC制解码器的主要组成包括带通滤波器、副载波恢复电路、同步检波器、延时电路、矩阵电路、副载波陷波器PAL制编码器与NTSC制编码器相比增加了倒相器、PAL开关等电路。

在PAL制解码器中，梳状滤波器的组成包括加法器、减法器、一行延时线电路。

PAL制解码器的组成包括亮度通道、色度通道、副载波恢复电路、解码矩阵电路在PAL制解码器中，色度通道的组成包括色度带通放大器、ACC电路、ACK 电路、梳状滤波器、同步检波器副载波恢复电路的主要组成包括色同步选通电路、压控振荡器、鉴相器、低通滤波器、PAL开关、90o移相器射频电视信号中，伴音载频比图像载频高6.5MHz。

33O U TI ON职业教学研究TEACHI N G RES EARCH在《电视机原理》的教学过程中，笔者发现几个问题是学生难以掌握和接受的。

一方面是这些问题的确难理解，另外一方面是所用教材（高教版，李伟辉主编）没有对这些难点作详细的介绍。

我在多年的教学实践中，对这些问题进行了较深入的研究和探讨，下面谈谈自己的理解和认识。

一、在全电视信号中为什么要加槽脉冲和均衡脉冲，这些脉冲有什么作用这个问题课本讲得比较少，课本上所画的全电视信号的波形图也不容易看明白。

有些老师讲到这里就是“糊涂官打糊涂百姓”，糊里糊涂混过去，或者干脆不讲这两个概念，学生更是一头雾水。

我认真地重新画了一下全电视信号的波形图，比较了不加槽脉冲和均衡脉冲时的波形《电视机原理》课难点剖析李旭波（中山高级技工学校广东中山528403）摘要关键词最高频率的估算方法中频信号频谱图波形对比本文对槽脉冲、均衡脉冲、视频信号的最高频率及中放特性曲线这几个难点进行了较透彻的分析。

图1图，解决了这个疑难问题。

具体情况是这样的：如果全电视信号中不加这两种脉冲，那么在场同步脉冲作用的2.5行时间内，是没有行同步信号的，在此期间行扫描电路就失去控制而可能造成不同步，一直要等到场同步脉冲过后，行同步出现时，才会逐渐恢复同步。

这将会使场同步过后的若干行不同步，造成还原的图像上方产生扭曲。

为此必须对场同步脉冲开槽。

但如果只是简单地按行同步周期开槽，如图所示，奇数场的同步图2信号离前一个行同步的时间是1H 时间，而偶数场的同步信号离前一个行同步信号的时间是H /2，如果直接将这样的信号输入到场积分电路，前沿到达时，积分电容上得到的起始电压不同。

而且奇数场槽脉冲相对场同步信号的前沿是1H ，而偶数场槽脉冲相对场同步信号的前沿是H/2，所以相邻两场同步，信号经场积分电路后输出的波形中形成的小凹也相差半行。

如图2所示，设场振荡的触发电平为V ，由于采用的是隔行扫描，那么相邻两场的触发时间就会相差△t ，这样就不能保证正确的还原图像。

1.电源电路是在开关电源中的震荡变压器一侧的，一般在大板的一侧偏后的位置。

中放电路一般是在屏蔽罩内的，行电路在行输出的周边比较好找，场电路一距偏转线圈的插座不会太远，CPU电路在大板的前端距面板按钮很近，沿着喇叭线就可以找到功放电路，显像管的尾部是视放电路。

2.电源有个大电解和一个大的散热片上安着个大功率管，这周围部分就是电源电路。

中放在高频头后面有几个中周。

行电路当然有个高压包很好找，场电路在行电路附近也有个散热片应该比行电路和电源电路的地或直接和行电路在一起。

它接着偏转线圈。

黑白电视机的工作原理黑白电视机的电路由高频调谐、图像通道、伴音通道、视频放大、同步扫描、显像管及其电路和电源组成。

全电视信号经天线接收后，首先进入高频调谐器内（俗称高频头），通太高频放大和变频后，形成统一频率的中频信号，送入图像中频放大电路。

由于电视机采用超外差式内载波的形式（犹如咱们常见的超外差式收音机一样），将不同频率的信号转化成标准的中频信号，这就为电视机的稳定工作和调整方便，提供了必要条件。

全电视信号（包括图像、伴音、同步信号）通过图像通道的三级中频放大后，再经视频检波器进行检波，掏出图像、伴音信号，别离送往视频放大电器和伴音通道。

把送入视频放大电路的图像信号放大后，输入显像管中实现重放图像的功能；送入伴音通道的伴音信号经放大后，推动扬声器实现重放声音的功能。

电视图像的发送和接收是依托电子扫描对图像的分解与合成来实现的，若是要保证电视机和电视台发射的电子扫描顺序安全一致，就要在电视机内设置同步扫描电路。

同步扫描电路掏出全电视信号中的同步信号加以处置，用行、帧扫描电路控制显像管中电子束的偏转，在显像管上重现稳定的画面。

显像管是一种阴极射线管，为使显像管能发出亮度、重显图像，需要其阳极上加1万余伏的直流高压。

所以要在进行扫描电路部份的行输出变压器次级产生一个很高的脉冲电压，经整流后送至显像管阳极。

电源部份提供电视机各部份电路的工作电压。

彩色电视机的一般原理由于历史的原因，在发明彩色电视机时，黑白电视机已经在社会上普遍利用，为了仍能够利用原有的设备系统，只能使彩色电视信号与黑白电视接收方式兼容。

彩色电视机与黑白电视机的扫描标准、带宽特性和调制形式完全相同。

黑白电视机只接收亮度信号；而彩色电视机除接收亮度信号外，还要接收二个色差信号，在电路中除设有彩色解码器和所需的特殊功能电路外，其他电路形式与黑白电视机大致相同。

另外，重放图像要利用彩色显像管及其附属电路。

彩色电视机的色解码电路是还原彩色图像的重要部份，它由亮度通道、色度通道和解码矩阵电路组成。

彩色电视机的工作原理
一、彩色电视机的工作原理叙说：
我国彩色电视机采用超外差内载波式接收技术。

超外差是指天线接收到的射频电视信号，经高频放大后与本机产生的本振信号进展混频，得到固定的中频信号。

内载波式是指利用图像中频信号和伴音中频信号在通过检波级时，由于差拍产生第二伴音中频信号的内差方式。

彩色电视机根本组成包括公共通道、伴音通道、亮度通道、色度解码系统、显像系统、扫描系统、电源系统、控制系统等几大部分。

二、彩色电视机的工作原理框图叙说：
〔1〕大致分以下几大部分：
电源、高频头、中放〔包括AGC〕、预视放、解码、视放、同步别离、行场扫描、高压产生、显象管、伴音。

〔2〕各部分的作用：
电源供各级电压。

高频头把高频信号转换为中频信号。

中放把中频信号放大供预放使用。

预放把中频信号分为1图象信号，供视
放使用；2同步信号，共同别离使用；3音频信号，供伴音使用；4AGC信号，供AGC使用。

解码的作用是从复合信号中取出色度信号，解出U、V信号，然后矩阵得到B信号，最后把RGB 送到视放。

视放是把图象信号放大后推动显象管。

同步别离别离出行场同步信号，控制各自的行场震荡。

行场扫描的作用是推动偏转线圈。

高压包用来产生高压。

显象管用来显像。

伴音电路来放大声音。

§5.3 图象通道电路黑白电视的图象通道是指高频头以后，处理图象信号的全部电路，它包括图象中放、视频检波、视频放大、自动增益控制（AGC）、消噪声电路（ANC）、自动频率微调电路（AFT）。

各部分之间的相互关系如图5.3－1所示。

图象信号经过这个系统加工处理之后，就可以供给黑白显象管重现电视图象了。

彩色电视的图象通道比黑白电视要复杂，主要区别在视频部分，增加了解码电路（见§5.4）。

5.3.1 图象中频放大电路一、作用与性能要求图象中频放大器是超外差电视接收机的重要组成部分。

它的任务是将混频器送来的中频电视信号（包括图象中频信号和伴音中频信号）进行放大，使之达到视频检波器正常工作所需要的电平，接收机的主要性能指标，如灵敏度、选择性、通频带等在大程度上主要取决于中放的性能。

图象中放应具有下列性能要求：1.增益：分立元件中放电路的增益约为30～70dB，集成中放电路的增益为40～50dB，电视机各级增益可按图5.3－2进行估算。

从天线至显象管可分为两段进行考虑：①从天线至视频检波输出。

设接收机灵敏20m V，视频检波输出电压为1伏峰峰值（1Vpp）；视频检波虽存在小信号检波失真的问题，但是，当视频检波输出幅度增大到1Vp时，则可认为不存在小信号失真。

这一段的电压总增益，即85dB。

通常高频头的增益不能做得太高，一般为25dB，视频检波器的衰减量为－12dB，中放增益为72dB，所以分立元件电视机的中放增益为60～70dB。

由于集成电路的视频检波器大都采用乘法检波器，它有20dB的增益，因此，集成电路中放的负担大为减轻，其增益只需40～50dB就够了。

②从视频检波输出至显象管的输入端。

显象管输入端的激励电压通常在20～200VP1，按100VP1计算，视放增益K V=100，即40dB。

2.幅频特性：中放幅频特性具有如下特点，如图5.3－3所示。

①图象中频应在特性曲线高端科坡的中点、且距离上、下端均为0.75MHz，这是因为电视信号采用残留边带方式传送的缘故。
