电缆弯曲半径规定

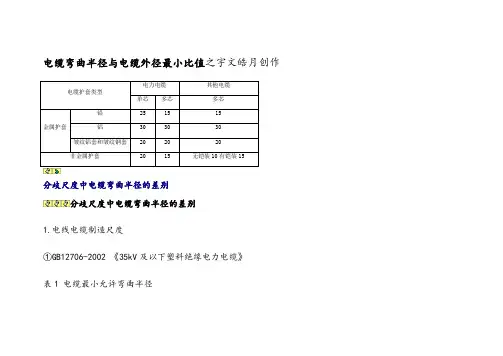

电缆弯曲半径与电缆外径最小比值之宇文皓月创作电缆护套类型
电力电缆其他电缆
单芯多芯多芯
金属护套
铅251515
铝303030
皱纹铝套和皱纹钢套202020
非金属护套2015无铠装10有铠装15

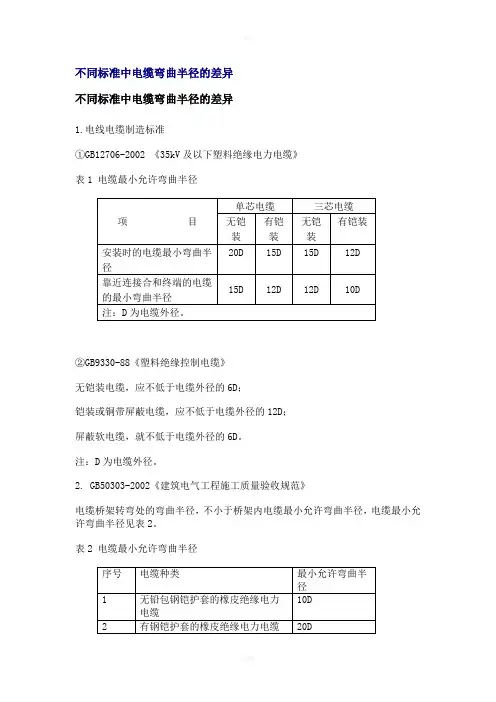

分歧尺度中电缆弯曲半径的差别
分歧尺度中电缆弯曲半径的差别
1.电线电缆制造尺度
①GB12706-2002 《35kV及以下塑料绝缘电力电缆》表1 电缆最小允许弯曲半径
②GB9330-88《塑料绝缘控制电缆》
无铠装电缆，应不低于电缆外径的6D；
铠装或铜带屏蔽电缆，应不低于电缆外径的12D；
屏蔽软电缆，就不低于电缆外径的6D。

注：D为电缆外径。

2. GB50303-2002《建筑电气工程施工质量验收规范》
电缆桥架转弯处的弯曲半径，不小于桥架内电缆最小允许弯曲半径，电缆最小允许弯曲半径见表2。

表2 电缆最小允许弯曲半径
<DIV align=left>
3.GB50054-95低压配电设计规范
根据GB50054-95低压配电设计规范中第5.6.39条电缆敷设的弯曲半径与电缆外径的比值，不该小于表3的规定。

表3 电缆弯曲半径与电缆外径比值
注：①表中未说明者，包含铠装和无铠装电缆；
②电力电缆中包含油浸纸绝缘电缆（不滴流电缆在内）和橡塑绝缘电缆，其它电缆指控制信号电缆等。

</DIV>。

电缆的弯曲半径————————————————————————————————作者：————————————————————————————————日期：234电缆弯曲半径与电缆外径最小比值电缆护套类型电力电缆其他电缆单芯多芯 多芯 金属护套铅25 15 15 铝30 30 30 皱纹铝套和皱纹钢套 20 20 20非金属护套2015无铠装10有铠装15不同标准中电缆弯曲半径的差异 不同标准中电缆弯曲半径的差异1.电线电缆制造标准①GB12706-2002 《35kV 及以下塑料绝缘电力电缆》 表1 电缆最小允许弯曲半径5项 目 单芯电缆三芯电缆 无铠装 有铠装 无铠装 有铠装 安装时的电缆最小弯曲半径20D15D15D12D靠近连接合和终端的电缆的最小弯曲半径 15D 12D 12D 10D注：D 为电缆外径。

②GB9330-88《塑料绝缘控制电缆》 无铠装电缆，应不低于电缆外径的6D ；铠装或铜带屏蔽电缆，应不低于电缆外径的12D ； 屏蔽软电缆，就不低于电缆外径的6D 。

注：D 为电缆外径。

2. GB50303-2002《建筑电气工程施工质量验收规范》电缆桥架转弯处的弯曲半径，不小于桥架内电缆最小允许弯曲半径，电缆最小允许弯曲半径见表2。

表2 电缆最小允许弯曲半径序号电缆种类最小允许弯曲半径1 无铅包钢铠护套的橡皮绝缘电力电缆10D2 有钢铠护套的橡皮绝缘电力电缆20D3 聚氯乙烯绝缘电力电缆10D4 交联聚氯乙烯绝缘电力电缆15D5 多芯控制电缆10D注：D为电缆外径<DIV align=left>3.GB50054-95低压配电设计规范根据GB50054-95低压配电设计规范中第5.6.39条电缆敷设的弯曲半径与电缆外径的比值，不应小于表3的规定。

表3 电缆弯曲半径与电缆外径比值电缆护套类型电力电缆其它多芯电缆单芯多芯金属护套铅25D 15D 15D铝30D 30D 30D纹铝套和纹钢套20D 20D 20D6非金属护套30D 15D 无铠装10D 有铠装15D注：①表中未说明者，包括铠装和无铠装电缆；②电力电缆中包括油浸纸绝缘电缆（不滴流电缆在内）和橡塑绝缘电缆，其它电缆指控制信号电缆等。

不同标准中电缆弯曲半径的差异
不同标准中电缆弯曲半径的差异
1.电线电缆制造标准
①GB12706-2002 《35kV及以下塑料绝缘电力电缆》
表1 电缆最小允许弯曲半径
②GB9330-88《塑料绝缘控制电缆》
无铠装电缆，应不低于电缆外径的6D；
铠装或铜带屏蔽电缆，应不低于电缆外径的12D；
屏蔽软电缆，就不低于电缆外径的6D。

注：D为电缆外径。

2. GB50303-2002《建筑电气工程施工质量验收规范》
电缆桥架转弯处的弯曲半径，不小于桥架内电缆最小允许弯曲半径，电缆最小允许弯曲半径见表2。

表2 电缆最小允许弯曲半径
<DIV align=left>
3.GB50054-95低压配电设计规范
根据GB50054-95低压配电设计规范中第5.6.39条电缆敷设的弯曲半径与电缆外径的比值，不应小于表3的规定。

表3 电缆弯曲半径与电缆外径比值
注：①表中未说明者，包括铠装和无铠装电缆；
②电力电缆中包括油浸纸绝缘电缆（不滴流电缆在内）和橡塑绝缘电缆，其它电缆指控制信号电缆等。

</DIV>
. .。

电缆敷设弯曲半径计算
电缆的弯曲半径可以从两方面解释，一个是电缆本身弯曲半径，第二个是电缆在施工敷设时的弯曲半径。

下面就来介绍下电缆的最小弯曲半径计算方法：
- 电缆本身弯曲半径：电缆弯曲半径标准大全。

假如电缆的外径为
10mm，则这个电缆允许弯曲半径为15乘以10=150mm。

就是说电缆弯曲时（转弯处）是一个弧形弯，这个弧形弯可以根据弧上任意两点的切线的垂线的交点，就是该弧线的半径，这个半径要大于等于
150mm。

- 电缆在施工敷设时的弯曲半径：一般规定为所弯曲电缆的直径的倍数。

这个数字是在180度弯曲时测量的，即当电缆完全向后弯曲并与自身平行时。

但如果弯曲电缆时，使电缆的两个平行部分比规范所示的更加靠近，很可能损坏电缆，而其性能也不再有保证。

不同型号的电缆弯曲半径数值不同，计算时需要根据具体情况进行选择。

43、电缆最小允许弯曲半径
煤矿电工手册
《煤矿高职供电教材》：
电缆弯曲半径与电缆外径最小比值
不同标准中电缆弯曲半径的差异
1.电线电缆制造标准
①GB12706-2002 《35kV及以下塑料绝缘电力电缆》表1 电缆最小允许弯曲半径
②GB9330-88《塑料绝缘控制电缆》
无铠装电缆，应不低于电缆外径的6D；
铠装或铜带屏蔽电缆，应不低于电缆外径的12D；
屏蔽软电缆，就不低于电缆外径的6D。

注：D为电缆外径。

2. GB50303-2002《建筑电气工程施工质量验收规范》
电缆桥架转弯处的弯曲半径，不小于桥架内电缆最小允许弯曲半径，电缆最小允许弯曲半径见表2。

表2 电缆最小允许弯曲半径
3.GB50054-95低压配电设计规范
根据GB50054-95低压配电设计规范中第5.6.39条电缆敷设的弯曲半径与电缆外径的比值，不应小于表3的规定。

表3 电缆弯曲半径与电缆外径比值
注：①表中未说明者，包括铠装和无铠装电缆；
②电力电缆中包括油浸纸绝缘电缆（不滴流电缆在内）和橡塑绝缘电缆，其它电缆指控制信号电缆等。

电缆弯曲半径的规定
电缆弯曲半径的规定有多种，具体取决于电缆的类型、外形和应用场合等情况。

1、普通绝缘电缆弯曲半径：
(1)硬聚氯乙烯（PVC）绝缘电缆：机械弯曲半径至少应为其直径的5倍。

2、控制电缆（低压张力屏蔽控制电缆）弯曲半径：
(1) 对于双芯控制电缆（电缆直径小于14mm），机械弯曲半径不得小于其直径的5倍；
3、通信电缆：
(1)光纤通信电缆：弯曲半径应大于电缆直径的30倍或按产品标准规定；
(2)线缆电缆：弯曲半径不应小于其直径的4倍，最小弯曲半径为30mm。

4、高压电缆：
以上所提到的是有关电缆弯曲半径的规定，实际操作中，应严格按照产品的技术参数
来操作和安装，以保证电缆的安全，稳定及可靠运行。

电缆弯曲半径与电缆外径最小比值
不同标准中电缆弯曲半径的差异
不同标准中电缆弯曲半径的差异
1.电线电缆制造标准
①GB12706-2002 《35kV及以下塑料绝缘电力电缆》表1 电缆最小允许弯曲半径
②GB9330-88《塑料绝缘控制电缆》
无铠装电缆，应不低于电缆外径的6D；
铠装或铜带屏蔽电缆，应不低于电缆外径的12D；
屏蔽软电缆，就不低于电缆外径的6D。

注：D为电缆外径。

2. GB50303-2002《建筑电气工程施工质量验收规范》
电缆桥架转弯处的弯曲半径，不小于桥架内电缆最小允许弯曲半径，电缆最小允许弯曲半径见表2。

表2 电缆最小允许弯曲半径
<DIV align=left>
3.GB50054-95低压配电设计规范
根据GB50054-95低压配电设计规范中第5.6.39条电缆敷设的弯曲半径与电缆外径的比值，不应小于表3的规定。

表3 电缆弯曲半径与电缆外径比值
注：①表中未说明者，包括铠装和无铠装电缆；
②电力电缆中包括油浸纸绝缘电缆（不滴流电缆在内）和橡塑绝缘电缆，其它电缆指控制信号电缆等。

</DIV>。

电缆的最小弯曲半径的相关规定
电缆弯曲半径与电缆外径最小比值
不同标准中电缆弯曲半径的差异
1.电线电缆制造标准
①GB12706-2002 《35kV及以下塑料绝缘电力电缆》
表1 电缆最小允许弯曲半径
②GB9330-88《塑料绝缘控制电缆》
无铠装电缆，应不低于电缆外径的6D；
铠装或铜带屏蔽电缆，应不低于电缆外径的12D；
屏蔽软电缆，就不低于电缆外径的6D。

注：D为电缆外径。

2. GB50303-2002《建筑电气工程施工质量验收规范》
电缆桥架转弯处的弯曲半径，不小于桥架内电缆最小允许弯曲半径，电缆最小允许弯曲半径见表2。

表2 电缆最小允许弯曲半径
3.GB50054-95低压配电设计规范
根据GB50054-95低压配电设计规范中第5.6.39条电缆敷设的弯曲半径与电缆外径的比值，不应小于表3的规定。

表3 电缆弯曲半径与电缆外径比值
注：①表中未说明者，包括铠装和无铠装电缆；
②电力电缆中包括油浸纸绝缘电缆（不滴流电缆在内）和橡塑绝缘电缆，其它电缆指控制信号电缆等。

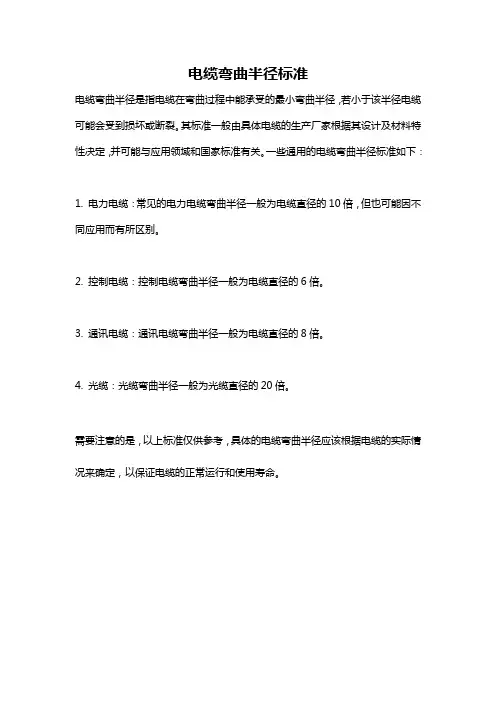

电缆弯曲半径标准
电缆弯曲半径是指电缆在弯曲过程中能承受的最小弯曲半径，若小于该半径电缆可能会受到损坏或断裂。

其标准一般由具体电缆的生产厂家根据其设计及材料特性决定，并可能与应用领域和国家标准有关。

一些通用的电缆弯曲半径标准如下：
1. 电力电缆：常见的电力电缆弯曲半径一般为电缆直径的10倍，但也可能因不同应用而有所区别。

2. 控制电缆：控制电缆弯曲半径一般为电缆直径的6倍。

3. 通讯电缆：通讯电缆弯曲半径一般为电缆直径的8倍。

4. 光缆：光缆弯曲半径一般为光缆直径的20倍。

需要注意的是，以上标准仅供参考，具体的电缆弯曲半径应该根据电缆的实际情况来确定，以保证电缆的正常运行和使用寿命。

电缆的最小弯曲半径Company Document number：WUUT-WUUY-WBBGB-BWYTT-1982GT电缆弯曲半径与电缆外径最小比值电缆护套类型电力电缆其他电缆单芯多芯多芯金属护套铅251515铝303030皱纹铝套和皱纹钢套202020非金属护套2015无铠装10有铠装15不同标准中电缆弯曲半径的差异不同标准中电缆弯曲半径的差异1.电线电缆制造标准①GB12706-2002 《35kV及以下塑料绝缘电力电缆》表1 电缆最小允许弯曲半径项目单芯电缆三芯电缆无铠装有铠装无铠装有铠装安装时的电缆最小弯曲半径20D 15D 15D 12D 靠近连接合和终端的电缆的最小弯曲半径15D 12D 12D 10D 注：D为电缆外径。

②GB9330-88《塑料绝缘控制电缆》无铠装电缆，应不低于电缆外径的6D；铠装或铜带屏蔽电缆，应不低于电缆外径的12D；屏蔽软电缆，就不低于电缆外径的6D。

注：D为电缆外径。

2. GB50303-2002《建筑电气工程施工质量验收规范》电缆桥架转弯处的弯曲半径，不小于桥架内电缆最小允许弯曲半径，电缆最小允许弯曲半径见表2。

表2 电缆最小允许弯曲半径低压配电设计规范根据GB50054-95低压配电设计规范中第条电缆敷设的弯曲半径与电缆外径的比值，不应小于表3的规定。

表3 电缆弯曲半径与电缆外径比值注：①表中未说明者，包括铠装和无铠装电缆；②电力电缆中包括油浸纸绝缘电缆（不滴流电缆在内）和橡塑绝缘电缆，其它电缆指控制信号电缆等。

</DIV>。

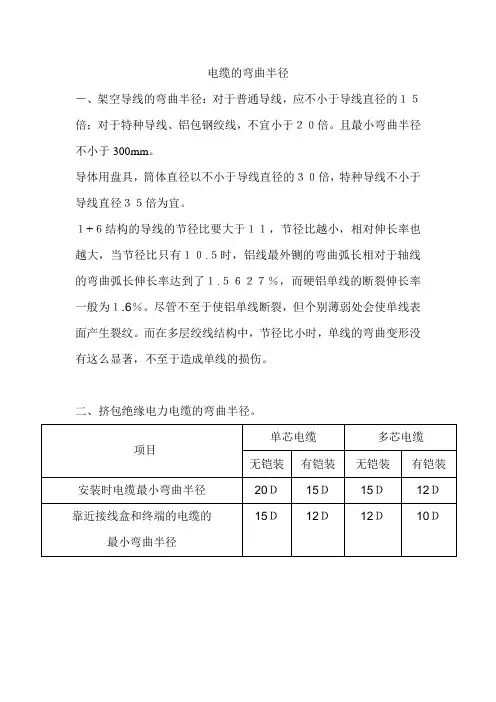

电缆的弯曲半径
－、架空导线的弯曲半径：对于普通导线，应不小于导线直径的１５倍；对于特种导线、铝包钢绞线，不宜小于２０倍。

且最小弯曲半径不小于300mm。

导体用盘具，筒体直径以不小于导线直径的３０倍，特种导线不小于导线直径３５倍为宜。

１+６结构的导线的节径比要大于１１，节径比越小，相对伸长率也越大，当节径比只有１０.５时，铝线最外铡的弯曲弧长相对于轴线的弯曲弧长伸长率达到了１.５６２７％，而硬铝单线的断裂伸长率一般为１.6％。

尽管不至于使铝单线断裂，但个别薄弱处会使单线表面产生裂纹。

而在多层绞线结构中，节径比小时，单线的弯曲变形没有这么显著，不至于造成单线的损伤。

二、挤包绝缘电力电缆的弯曲半径。

不同标准中电缆弯曲半径的差异
不同标准中电缆弯曲半径的差异
1.电线电缆制造标准
①GB12706-2002 《35kV及以下塑料绝缘电力电缆》
表1 电缆最小允许弯曲半径
②GB9330-88《塑料绝缘控制电缆》
无铠装电缆，应不低于电缆外径的6D；
铠装或铜带屏蔽电缆，应不低于电缆外径的12D；
屏蔽软电缆，就不低于电缆外径的6D。

注：D为电缆外径。

2. GB50303-2002《建筑电气工程施工质量验收规范》
电缆桥架转弯处的弯曲半径，不小于桥架内电缆最小允许弯曲半径，电缆最小允许弯曲半径见表2。

表2 电缆最小允许弯曲半径
<DIV align=left>
3.GB50054-95低压配电设计规范
根据GB50054-95低压配电设计规范中第5.6.39条电缆敷设的弯曲半径与电缆外径的比值，不应小于表3的规定。

表3 电缆弯曲半径与电缆外径比值
注：①表中未说明者，包括铠装和无铠装电缆；
②电力电缆中包括油浸纸绝缘电缆（不滴流电缆在内）和橡塑绝缘电缆，其它电缆指控制信号电缆等。

</DIV>。

BTZZ电缆弯曲半径
"BTTZ"通常是指电缆的型号或标准，例如在中文中可能是"变压器专用电缆"的缩写。

不同类型的电缆可能有不同的弯曲半径要求，具体要求通常由电缆的制造标准或规范规定。

以下是一般情况下电缆弯曲半径的一些常见要求：
低压电缆：低压电缆通常允许较小的弯曲半径，一般为电缆外径的几倍，例如4至6倍。

中压电缆：中压电缆的弯曲半径要求相对较大，一般在8至12倍电缆外径范围内。

高压电缆：高压电缆由于电缆的内部结构和绝缘层的特殊性，通常要求更大的弯曲半径，一般在12至20倍电缆外径以上。

特殊电缆：某些特殊用途的电缆，如阻燃电缆、防水电缆等，可能有自己独特的弯曲半径要求，需根据相关标准和规范来确定。

弯曲半径的要求是为了防止电缆内部的绝缘层和导体受到过度
的压力，确保电缆在弯曲时不会受到损伤，从而保证电气性能和安全性。

因此，在选择和安装电缆时，必须遵守制造商提供的具体要求，并且在实际应用中要注意不要超过规定的弯曲半径范围。

电缆弯曲半径与电缆外径最小比值
不同标准中电缆弯曲半径的差异
不同标准中电缆弯曲半径的差异
1.电线电缆制造标准
①GB12706-2002 《35kV及以下塑料绝缘电力电缆》表1 电缆最小允许弯曲半径
②GB9330-88《塑料绝缘控制电缆》
无铠装电缆，应不低于电缆外径的6D；
铠装或铜带屏蔽电缆，应不低于电缆外径的12D；
屏蔽软电缆，就不低于电缆外径的6D。

注：D为电缆外径。

2. GB50303-2002《建筑电气工程施工质量验收规范》
电缆桥架转弯处的弯曲半径，不小于桥架内电缆最小允许弯曲半径，电缆最小允许弯曲半径见表2。

表2 电缆最小允许弯曲半径
<DIV align=left>
3.GB50054-95低压配电设计规范
根据GB50054-95低压配电设计规范中第5.6.39条电缆敷设的弯曲半径与电缆外径的比值，不应小于表3的规定。

表3 电缆弯曲半径与电缆外径比值
注：①表中未说明者，包括铠装和无铠装电缆；
②电力电缆中包括油浸纸绝缘电缆（不滴流电缆在内）和橡塑绝缘电缆，其它电缆指控制信号电缆等。

</DIV>。

不同标准中电缆弯曲半径的差异
不同标准中电缆弯曲半径的差异
1.电线电缆制造标准
①GB12706-2002 《35kV及以下塑料绝缘电力电缆》
表1 电缆最小允许弯曲半径
②GB9330-88《塑料绝缘控制电缆》
无铠装电缆，应不低于电缆外径的6D；
铠装或铜带屏蔽电缆，应不低于电缆外径的12D；
屏蔽软电缆，就不低于电缆外径的6D。

注：D为电缆外径。

2. GB50303-2002《建筑电气工程施工质量验收规范》
电缆桥架转弯处的弯曲半径，不小于桥架内电缆最小允许弯曲半径，电缆最小允许弯曲半径见表2。

表2 电缆最小允许弯曲半径
<DIV align=left>
3.GB50054-95低压配电设计规范
根据GB50054-95低压配电设计规范中第5.6.39条电缆敷设的弯曲半径与电缆外径的比值，不应小于表3的规定。

表3 电缆弯曲半径与电缆外径比值
注：①表中未说明者，包括铠装和无铠装电缆；
②电力电缆中包括油浸纸绝缘电缆（不滴流电缆在内）和橡塑绝缘电缆，其它电缆指控制信号电缆等。

</DIV>
（注：文档可能无法思考全面，请浏览后下载，供参考。

可复制、编制，期待你的好评与关注）。

不同标准中电缆弯曲半径的差异
不同标准中电缆弯曲半径的差异
1.电线电缆制造标准
①GB12706-2002 《35kV及以下塑料绝缘电力电缆》表1 电缆最小允许弯曲半径
项目
单芯电缆三芯电缆
无铠
装
有铠
装
无铠
装
有铠装
安装时的电缆最小弯曲半
径
20D 15D 15D 12D
靠近连接合和终端的电缆
的最小弯曲半径
15D 12D 12D 10D
注：D为电缆外径。

②GB9330-88《塑料绝缘控制电缆》
无铠装电缆，应不低于电缆外径的6D；
铠装或铜带屏蔽电缆，应不低于电缆外径的12D；
屏蔽软电缆，就不低于电缆外径的6D。

注：D为电缆外径。

2. GB50303-2002《建筑电气工程施工质量验收规范》
电缆桥架转弯处的弯曲半径，不小于桥架内电缆最小允许弯曲半径，电缆最小允许弯曲半径见表2。

表2 电缆最小允许弯曲半径
序号电缆种类最小允许弯曲半
径
1 无铅包钢铠护套的橡皮绝缘电力
电缆
10D
2 有钢铠护套的橡皮绝缘电力电缆20D
3 聚氯乙烯绝缘电力电缆10D
4 交联聚氯乙烯绝缘电力电缆15D
低压配电设计规范
根据GB50054-95低压配电设计规范中第5.6.39条电缆敷设的弯曲半径与电缆外径的比值，不应小于表3的规定。

表3 电缆弯曲半径与电缆外径比值
注：①表中未说明者，包括铠装和无铠装电缆；
②电力电缆中包括油浸纸绝缘电缆（不滴流电缆在内）和橡塑绝缘电缆，其它电缆指控制信号电缆等。

</DIV>。

不一样标准中电缆弯曲半径差异
不一样标准中电缆弯曲半径差异
1.电线电缆制造标准
①GB12706- 《35kV及以下塑料绝缘电力电缆》
表1 电缆最小许可弯曲半径
②GB9330-88《塑料绝缘控制电缆》
无铠装电缆，应不低于电缆外径6D；
铠装或铜带屏蔽电缆，应不低于电缆外径12D；
屏蔽软电缆，就不低于电缆外径6D。

注：D为电缆外径。

2. GB50303- 《建筑电气工程施工质量验收规范》
电缆桥架转弯处弯曲半径，大于桥架内电缆最小许可弯曲半径，电缆最小许可弯曲半径见表2。

表2 电缆最小许可弯曲半径
<DIV align=left>
3.GB50054-95低压配电设计规范
依据GB50054-95低压配电设计规范中第5.6.39条电缆敷设弯曲半径和电缆外径比值，不应小于表3要求。

表3 电缆弯曲半径和电缆外径比值
注：①表中未说明者，包含铠装和无铠装电缆；
②电力电缆中包含油浸纸绝缘电缆（不滴流电缆在内）和橡塑绝缘电缆，其它电缆指控制信号电缆等。

</DIV>。
