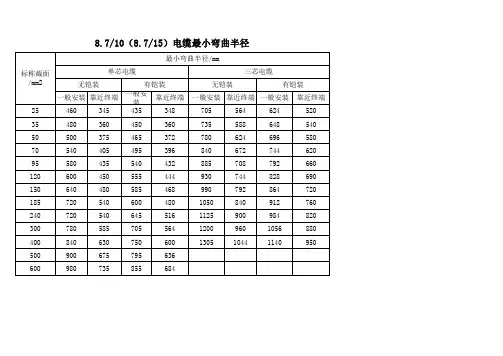

10kV电缆最小弯曲半径

电缆弯曲半径与电缆外径最小比值之宇文皓月创作电缆护套类型
电力电缆其他电缆
单芯多芯多芯
金属护套
铅251515
铝303030
皱纹铝套和皱纹钢套202020
非金属护套2015无铠装10有铠装15
分歧尺度中电缆弯曲半径的差别
分歧尺度中电缆弯曲半径的差别
1.电线电缆制造尺度
①GB12706-2002 《35kV及以下塑料绝缘电力电缆》表1 电缆最小允许弯曲半径
②GB9330-88《塑料绝缘控制电缆》
无铠装电缆，应不低于电缆外径的6D；
铠装或铜带屏蔽电缆，应不低于电缆外径的12D；
屏蔽软电缆，就不低于电缆外径的6D。

注：D为电缆外径。

2. GB50303-2002《建筑电气工程施工质量验收规范》
电缆桥架转弯处的弯曲半径，不小于桥架内电缆最小允许弯曲半径，电缆最小允许弯曲半径见表2。

表2 电缆最小允许弯曲半径
<DIV align=left>
3.GB50054-95低压配电设计规范
根据GB50054-95低压配电设计规范中第5.6.39条电缆敷设的弯曲半径与电缆外径的比值，不该小于表3的规定。

表3 电缆弯曲半径与电缆外径比值
注：①表中未说明者，包含铠装和无铠装电缆；
②电力电缆中包含油浸纸绝缘电缆（不滴流电缆在内）和橡塑绝缘电缆，其它电缆指控制信号电缆等。

</DIV>。

电缆的弯曲半径————————————————————————————————作者：————————————————————————————————日期：234电缆弯曲半径与电缆外径最小比值电缆护套类型电力电缆其他电缆单芯多芯 多芯 金属护套铅25 15 15 铝30 30 30 皱纹铝套和皱纹钢套 20 20 20非金属护套2015无铠装10有铠装15不同标准中电缆弯曲半径的差异 不同标准中电缆弯曲半径的差异1.电线电缆制造标准①GB12706-2002 《35kV 及以下塑料绝缘电力电缆》 表1 电缆最小允许弯曲半径5项 目 单芯电缆三芯电缆 无铠装 有铠装 无铠装 有铠装 安装时的电缆最小弯曲半径20D15D15D12D靠近连接合和终端的电缆的最小弯曲半径 15D 12D 12D 10D注：D 为电缆外径。

②GB9330-88《塑料绝缘控制电缆》 无铠装电缆，应不低于电缆外径的6D ；铠装或铜带屏蔽电缆，应不低于电缆外径的12D ； 屏蔽软电缆，就不低于电缆外径的6D 。

注：D 为电缆外径。

2. GB50303-2002《建筑电气工程施工质量验收规范》电缆桥架转弯处的弯曲半径，不小于桥架内电缆最小允许弯曲半径，电缆最小允许弯曲半径见表2。

表2 电缆最小允许弯曲半径序号电缆种类最小允许弯曲半径1 无铅包钢铠护套的橡皮绝缘电力电缆10D2 有钢铠护套的橡皮绝缘电力电缆20D3 聚氯乙烯绝缘电力电缆10D4 交联聚氯乙烯绝缘电力电缆15D5 多芯控制电缆10D注：D为电缆外径<DIV align=left>3.GB50054-95低压配电设计规范根据GB50054-95低压配电设计规范中第5.6.39条电缆敷设的弯曲半径与电缆外径的比值，不应小于表3的规定。

表3 电缆弯曲半径与电缆外径比值电缆护套类型电力电缆其它多芯电缆单芯多芯金属护套铅25D 15D 15D铝30D 30D 30D纹铝套和纹钢套20D 20D 20D6非金属护套30D 15D 无铠装10D 有铠装15D注：①表中未说明者，包括铠装和无铠装电缆；②电力电缆中包括油浸纸绝缘电缆（不滴流电缆在内）和橡塑绝缘电缆，其它电缆指控制信号电缆等。

43、电缆最小允许弯曲半径
煤矿电工手册
《煤矿高职供电教材》：
电缆弯曲半径与电缆外径最小比值
不同标准中电缆弯曲半径的差异
1.电线电缆制造标准
①GB12706-2002 《35kV及以下塑料绝缘电力电缆》表1 电缆最小允许弯曲半径
②GB9330-88《塑料绝缘控制电缆》
无铠装电缆，应不低于电缆外径的6D；
铠装或铜带屏蔽电缆，应不低于电缆外径的12D；
屏蔽软电缆，就不低于电缆外径的6D。

注：D为电缆外径。

2. GB50303-2002《建筑电气工程施工质量验收规范》
电缆桥架转弯处的弯曲半径，不小于桥架内电缆最小允许弯曲半径，电缆最小允许弯曲半径见表2。

表2 电缆最小允许弯曲半径
3.GB50054-95低压配电设计规范
根据GB50054-95低压配电设计规范中第5.6.39条电缆敷设的弯曲半径与电缆外径的比值，不应小于表3的规定。

表3 电缆弯曲半径与电缆外径比值
注：①表中未说明者，包括铠装和无铠装电缆；
②电力电缆中包括油浸纸绝缘电缆（不滴流电缆在内）和橡塑绝缘电缆，其它电缆指控制信号电缆等。

电缆弯曲半径的规定
电缆弯曲半径的规定有多种，具体取决于电缆的类型、外形和应用场合等情况。

1、普通绝缘电缆弯曲半径：
(1)硬聚氯乙烯（PVC）绝缘电缆：机械弯曲半径至少应为其直径的5倍。

2、控制电缆（低压张力屏蔽控制电缆）弯曲半径：
(1) 对于双芯控制电缆（电缆直径小于14mm），机械弯曲半径不得小于其直径的5倍；
3、通信电缆：
(1)光纤通信电缆：弯曲半径应大于电缆直径的30倍或按产品标准规定；
(2)线缆电缆：弯曲半径不应小于其直径的4倍，最小弯曲半径为30mm。

4、高压电缆：
以上所提到的是有关电缆弯曲半径的规定，实际操作中，应严格按照产品的技术参数
来操作和安装，以保证电缆的安全，稳定及可靠运行。

电缆弯曲半径与电缆外径最小比值
不同标准中电缆弯曲半径的差异
不同标准中电缆弯曲半径的差异
1.电线电缆制造标准
①GB12706-2002 《35kV及以下塑料绝缘电力电缆》表1 电缆最小允许弯曲半径
②GB9330-88《塑料绝缘控制电缆》
无铠装电缆，应不低于电缆外径的6D；
铠装或铜带屏蔽电缆，应不低于电缆外径的12D；
屏蔽软电缆，就不低于电缆外径的6D。

注：D为电缆外径。

2. GB50303-2002《建筑电气工程施工质量验收规范》
电缆桥架转弯处的弯曲半径，不小于桥架内电缆最小允许弯曲半径，电缆最小允许弯曲半径见表2。

表2 电缆最小允许弯曲半径
<DIV align=left>
3.GB50054-95低压配电设计规范
根据GB50054-95低压配电设计规范中第5.6.39条电缆敷设的弯曲半径与电缆外径的比值，不应小于表3的规定。

表3 电缆弯曲半径与电缆外径比值
注：①表中未说明者，包括铠装和无铠装电缆；
②电力电缆中包括油浸纸绝缘电缆（不滴流电缆在内）和橡塑绝缘电缆，其它电缆指控制信号电缆等。

</DIV>。

电缆弯曲半径标准电缆是现代社会中不可或缺的重要组成部分，它们被广泛应用于电力传输、通信、互联网和各种电子设备中。

在电缆的安装和布线过程中，电缆的弯曲是一个非常重要的问题，因为不合适的弯曲半径会导致电缆的性能下降甚至损坏。

因此，电缆弯曲半径标准成为了电缆行业中一个非常重要的标准。

首先，我们需要了解什么是电缆的弯曲半径。

电缆的弯曲半径是指电缆在弯曲时所能承受的最小半径。

如果电缆在安装和使用过程中的弯曲半径小于其规定的最小半径，就会导致电缆内部的绝缘层和导体受到过大的压力，从而影响电缆的传输性能和使用寿命。

根据国家标准和行业规范，不同类型的电缆有着不同的弯曲半径标准。

一般来说，电力电缆、通信电缆和控制电缆的弯曲半径标准是不同的。

在实际的工程应用中，我们需要根据电缆的类型和规格来确定其具体的弯曲半径标准，以确保电缆的安全可靠运行。

此外，受到安装环境和条件的限制，电缆的弯曲半径也可能会有所不同。

在室内布线和室外架空等不同的安装场景中，电缆的弯曲半径标准也会有所差异。

因此，在进行电缆安装前，我们需要充分了解安装环境和条件，以确定合适的弯曲半径标准，避免因弯曲半径不当而导致的安全隐患和性能问题。

在实际的工程实践中，我们需要严格遵守电缆的弯曲半径标准，确保电缆在安装和使用过程中不会受到过大的弯曲应力。

同时，我们也需要在设计和选择电缆的时候，考虑到电缆的弯曲半径标准，选择合适的电缆类型和规格，以满足实际工程的需求。

总之，电缆的弯曲半径标准是电缆行业中一个非常重要的标准，它直接关系到电缆的安全可靠运行和使用寿命。

我们需要充分了解不同类型电缆的弯曲半径标准，严格遵守相关规定，确保电缆在安装和使用过程中不会受到过大的弯曲应力，从而保障电缆系统的正常运行。

电缆弯曲半径与电缆外径最小比值
不同标准中电缆弯曲半径的差异
不同标准中电缆弯曲半径的差异
1.电线电缆制造标准
①GB12706-2002 《35kV及以下塑料绝缘电力电缆》表1 电缆最小允许弯曲半径
②GB9330-88《塑料绝缘控制电缆》
无铠装电缆，应不低于电缆外径的6D；
铠装或铜带屏蔽电缆，应不低于电缆外径的12D；
屏蔽软电缆，就不低于电缆外径的6D。

注：D为电缆外径。

2. GB50303-2002《建筑电气工程施工质量验收规范》
电缆桥架转弯处的弯曲半径，不小于桥架内电缆最小允许弯曲半径，电缆最小允许弯曲半径见表2。

表2 电缆最小允许弯曲半径
<DIV align=left>
3.GB50054-95低压配电设计规范
根据GB50054-95低压配电设计规范中第5.6.39条电缆敷设的弯曲半径与电缆外径的比值，不应小于表3的规定。

表3 电缆弯曲半径与电缆外径比值
注：①表中未说明者，包括铠装和无铠装电缆；
②电力电缆中包括油浸纸绝缘电缆（不滴流电缆在内）和橡塑绝缘电缆，其它电缆指控制信号电缆等。

</DIV>。

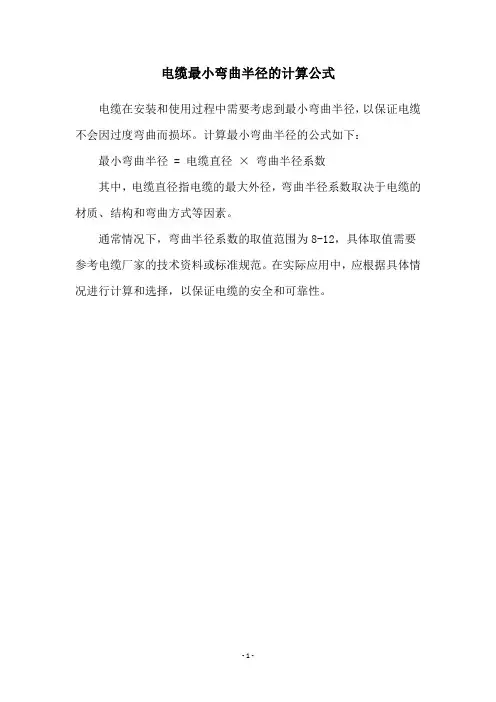

电缆最小弯曲半径的计算公式
