电缆弯曲半径规定

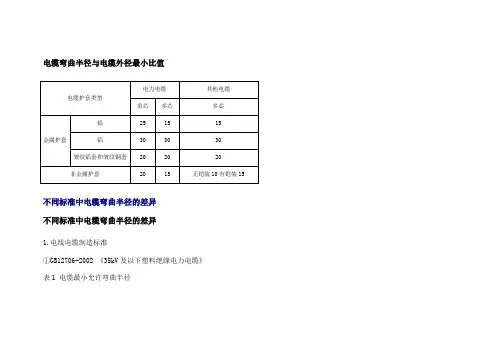

电缆弯曲半径与电缆外径最小比值之宇文皓月创作电缆护套类型
电力电缆其他电缆
单芯多芯多芯
金属护套
铅251515
铝303030
皱纹铝套和皱纹钢套202020
非金属护套2015无铠装10有铠装15
分歧尺度中电缆弯曲半径的差别
分歧尺度中电缆弯曲半径的差别
1.电线电缆制造尺度
①GB12706-2002 《35kV及以下塑料绝缘电力电缆》表1 电缆最小允许弯曲半径
②GB9330-88《塑料绝缘控制电缆》
无铠装电缆，应不低于电缆外径的6D；
铠装或铜带屏蔽电缆，应不低于电缆外径的12D；
屏蔽软电缆，就不低于电缆外径的6D。

注：D为电缆外径。

2. GB50303-2002《建筑电气工程施工质量验收规范》

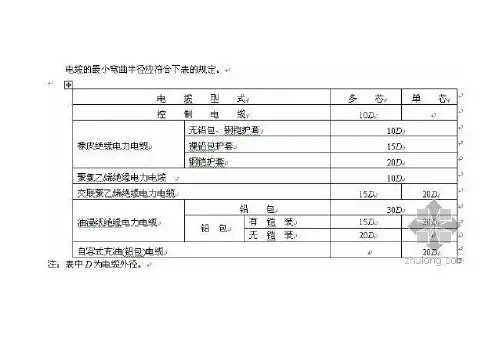

电缆桥架转弯处的弯曲半径，不小于桥架内电缆最小允许弯曲半径，电缆最小允许弯曲半径见表2。

表2 电缆最小允许弯曲半径
<DIV align=left>
3.GB50054-95低压配电设计规范
根据GB50054-95低压配电设计规范中第5.6.39条电缆敷设的弯曲半径与电缆外径的比值，不该小于表3的规定。

表3 电缆弯曲半径与电缆外径比值
注：①表中未说明者，包含铠装和无铠装电缆；
②电力电缆中包含油浸纸绝缘电缆（不滴流电缆在内）和橡塑绝缘电缆，其它电缆指控制信号电缆等。

</DIV>。

不同标准中电缆弯曲半径的差异
不同标准中电缆弯曲半径的差异
1.电线电缆制造标准
①GB12706-2002 《35kV及以下塑料绝缘电力电缆》
表1 电缆最小允许弯曲半径
②GB9330-88《塑料绝缘控制电缆》
无铠装电缆，应不低于电缆外径的6D；
铠装或铜带屏蔽电缆，应不低于电缆外径的12D；
屏蔽软电缆，就不低于电缆外径的6D。

注：D为电缆外径。

2. GB50303-2002《建筑电气工程施工质量验收规范》
电缆桥架转弯处的弯曲半径，不小于桥架内电缆最小允许弯曲半径，电缆最小允许弯曲半径见表2。

表2 电缆最小允许弯曲半径
3.GB50054-95低压配电设计规范
根据GB50054-95低压配电设计规范中第电缆敷设的弯曲半径与电缆外径的比值，不应小于表3的规定。

表3 电缆弯曲半径与电缆外径比值
注：①表中未说明者，包括铠装和无铠装电缆；
②电力电缆中包括油浸纸绝缘电缆（不滴流电缆在内）和橡塑绝缘电缆，其它电缆指控制信号电缆等。

</DIV>。

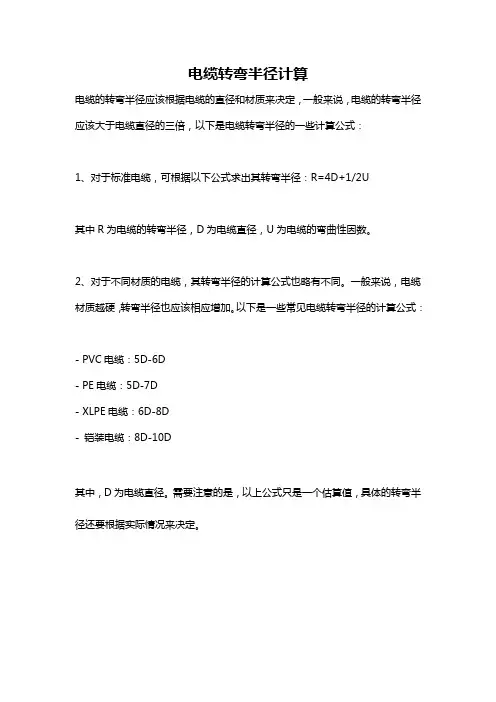

电缆转弯半径计算
电缆的转弯半径应该根据电缆的直径和材质来决定，一般来说，电缆的转弯半径应该大于电缆直径的三倍，以下是电缆转弯半径的一些计算公式：
1、对于标准电缆，可根据以下公式求出其转弯半径：R=4D+1/2U
其中R为电缆的转弯半径，D为电缆直径，U为电缆的弯曲性因数。

2、对于不同材质的电缆，其转弯半径的计算公式也略有不同。

一般来说，电缆材质越硬，转弯半径也应该相应增加。

以下是一些常见电缆转弯半径的计算公式：
- PVC电缆：5D-6D
- PE电缆：5D-7D
- XLPE电缆：6D-8D
- 铠装电缆：8D-10D
其中，D为电缆直径。

需要注意的是，以上公式只是一个估算值，具体的转弯半径还要根据实际情况来决定。

电缆的弯曲半径————————————————————————————————作者：————————————————————————————————日期：234电缆弯曲半径与电缆外径最小比值电缆护套类型电力电缆其他电缆单芯多芯 多芯 金属护套铅25 15 15 铝30 30 30 皱纹铝套和皱纹钢套 20 20 20非金属护套2015无铠装10有铠装15不同标准中电缆弯曲半径的差异 不同标准中电缆弯曲半径的差异1.电线电缆制造标准①GB12706-2002 《35kV 及以下塑料绝缘电力电缆》 表1 电缆最小允许弯曲半径5项 目 单芯电缆三芯电缆 无铠装 有铠装 无铠装 有铠装 安装时的电缆最小弯曲半径20D15D15D12D靠近连接合和终端的电缆的最小弯曲半径 15D 12D 12D 10D注：D 为电缆外径。

②GB9330-88《塑料绝缘控制电缆》 无铠装电缆，应不低于电缆外径的6D ；铠装或铜带屏蔽电缆，应不低于电缆外径的12D ； 屏蔽软电缆，就不低于电缆外径的6D 。

注：D 为电缆外径。

2. GB50303-2002《建筑电气工程施工质量验收规范》电缆桥架转弯处的弯曲半径，不小于桥架内电缆最小允许弯曲半径，电缆最小允许弯曲半径见表2。

表2 电缆最小允许弯曲半径序号电缆种类最小允许弯曲半径1 无铅包钢铠护套的橡皮绝缘电力电缆10D2 有钢铠护套的橡皮绝缘电力电缆20D3 聚氯乙烯绝缘电力电缆10D4 交联聚氯乙烯绝缘电力电缆15D5 多芯控制电缆10D注：D为电缆外径<DIV align=left>3.GB50054-95低压配电设计规范根据GB50054-95低压配电设计规范中第5.6.39条电缆敷设的弯曲半径与电缆外径的比值，不应小于表3的规定。

表3 电缆弯曲半径与电缆外径比值电缆护套类型电力电缆其它多芯电缆单芯多芯金属护套铅25D 15D 15D铝30D 30D 30D纹铝套和纹钢套20D 20D 20D6非金属护套30D 15D 无铠装10D 有铠装15D注：①表中未说明者，包括铠装和无铠装电缆；②电力电缆中包括油浸纸绝缘电缆（不滴流电缆在内）和橡塑绝缘电缆，其它电缆指控制信号电缆等。

电缆敷设弯曲半径计算
电缆的弯曲半径可以从两方面解释，一个是电缆本身弯曲半径，第二个是电缆在施工敷设时的弯曲半径。

下面就来介绍下电缆的最小弯曲半径计算方法：
- 电缆本身弯曲半径：电缆弯曲半径标准大全。

假如电缆的外径为
10mm，则这个电缆允许弯曲半径为15乘以10=150mm。

就是说电缆弯曲时（转弯处）是一个弧形弯，这个弧形弯可以根据弧上任意两点的切线的垂线的交点，就是该弧线的半径，这个半径要大于等于
150mm。

- 电缆在施工敷设时的弯曲半径：一般规定为所弯曲电缆的直径的倍数。

这个数字是在180度弯曲时测量的，即当电缆完全向后弯曲并与自身平行时。

但如果弯曲电缆时，使电缆的两个平行部分比规范所示的更加靠近，很可能损坏电缆，而其性能也不再有保证。

不同型号的电缆弯曲半径数值不同，计算时需要根据具体情况进行选择。

电缆弯曲半径的规定
电缆弯曲半径的规定有多种，具体取决于电缆的类型、外形和应用场合等情况。

1、普通绝缘电缆弯曲半径：
(1)硬聚氯乙烯（PVC）绝缘电缆：机械弯曲半径至少应为其直径的5倍。

2、控制电缆（低压张力屏蔽控制电缆）弯曲半径：
(1) 对于双芯控制电缆（电缆直径小于14mm），机械弯曲半径不得小于其直径的5倍；
3、通信电缆：
(1)光纤通信电缆：弯曲半径应大于电缆直径的30倍或按产品标准规定；
(2)线缆电缆：弯曲半径不应小于其直径的4倍，最小弯曲半径为30mm。

4、高压电缆：
以上所提到的是有关电缆弯曲半径的规定，实际操作中，应严格按照产品的技术参数
来操作和安装，以保证电缆的安全，稳定及可靠运行。

电缆弯曲半径与电缆外径最小比值
不同标准中电缆弯曲半径的差异
不同标准中电缆弯曲半径的差异
1.电线电缆制造标准
①GB12706-2002 《35kV及以下塑料绝缘电力电缆》表1 电缆最小允许弯曲半径
②GB9330-88《塑料绝缘控制电缆》
无铠装电缆，应不低于电缆外径的6D；
铠装或铜带屏蔽电缆，应不低于电缆外径的12D；
屏蔽软电缆，就不低于电缆外径的6D。

注：D为电缆外径。

2. GB50303-2002《建筑电气工程施工质量验收规范》
电缆桥架转弯处的弯曲半径，不小于桥架内电缆最小允许弯曲半径，电缆最小允许弯曲半径见表2。

表2 电缆最小允许弯曲半径
<DIV align=left>
3.GB50054-95低压配电设计规范
根据GB50054-95低压配电设计规范中第5.6.39条电缆敷设的弯曲半径与电缆外径的比值，不应小于表3的规定。

表3 电缆弯曲半径与电缆外径比值
注：①表中未说明者，包括铠装和无铠装电缆；
②电力电缆中包括油浸纸绝缘电缆（不滴流电缆在内）和橡塑绝缘电缆，其它电缆指控制信号电缆等。

</DIV>。

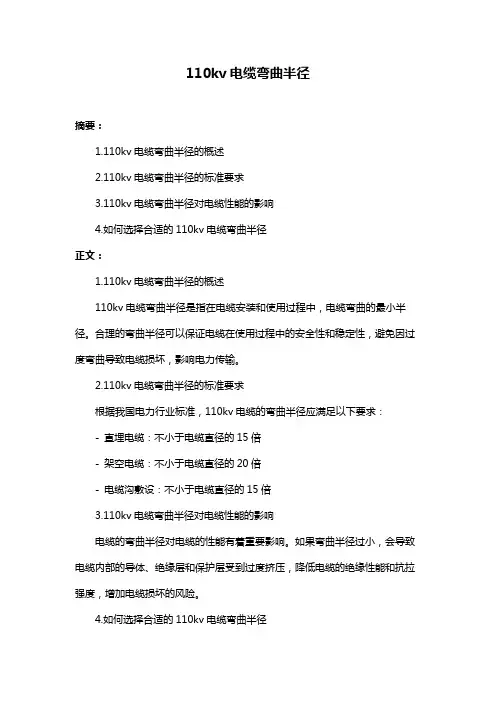

110kv电缆弯曲半径
摘要：
1.110kv电缆弯曲半径的概述
2.110kv电缆弯曲半径的标准要求
3.110kv电缆弯曲半径对电缆性能的影响
4.如何选择合适的110kv电缆弯曲半径
正文：
1.110kv电缆弯曲半径的概述
110kv电缆弯曲半径是指在电缆安装和使用过程中，电缆弯曲的最小半径。

合理的弯曲半径可以保证电缆在使用过程中的安全性和稳定性，避免因过度弯曲导致电缆损坏，影响电力传输。

2.110kv电缆弯曲半径的标准要求
根据我国电力行业标准，110kv电缆的弯曲半径应满足以下要求：
- 直埋电缆：不小于电缆直径的15倍
- 架空电缆：不小于电缆直径的20倍
- 电缆沟敷设：不小于电缆直径的15倍
3.110kv电缆弯曲半径对电缆性能的影响
电缆的弯曲半径对电缆的性能有着重要影响。

如果弯曲半径过小，会导致电缆内部的导体、绝缘层和保护层受到过度挤压，降低电缆的绝缘性能和抗拉强度，增加电缆损坏的风险。

4.如何选择合适的110kv电缆弯曲半径
在选择110kv电缆弯曲半径时，应综合考虑电缆的安装方式、敷设环境、运输和施工条件等因素，选择既能满足工程需求，又能保证电缆安全性和稳定性的弯曲半径。

电缆的最小弯曲半径的相关规定
电缆弯曲半径与电缆外径最小比值
不同标准中电缆弯曲半径的差异
1.电线电缆制造标准
①GB12706-2002 《35kV及以下塑料绝缘电力电缆》
表1 电缆最小允许弯曲半径
②GB9330-88《塑料绝缘控制电缆》
无铠装电缆，应不低于电缆外径的6D；
铠装或铜带屏蔽电缆，应不低于电缆外径的12D；
屏蔽软电缆，就不低于电缆外径的6D。

注：D为电缆外径。

2. GB50303-2002《建筑电气工程施工质量验收规范》
电缆桥架转弯处的弯曲半径，不小于桥架内电缆最小允许弯曲半径，电缆最小允许弯曲半径见表2。

表2 电缆最小允许弯曲半径
3.GB50054-95低压配电设计规范
根据GB50054-95低压配电设计规范中第5.6.39条电缆敷设的弯曲半径与电缆外径的比值，不应小于表3的规定。

表3 电缆弯曲半径与电缆外径比值
注：①表中未说明者，包括铠装和无铠装电缆；
②电力电缆中包括油浸纸绝缘电缆（不滴流电缆在内）和橡塑绝缘电缆，其它电缆指控制信号电缆等。

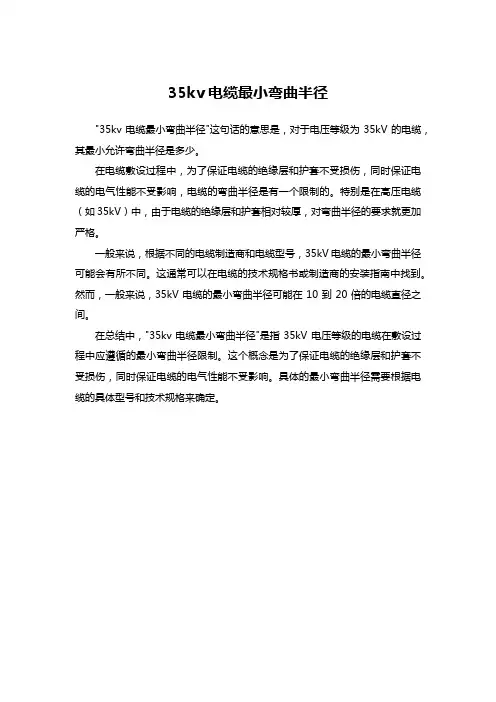

35kv电缆最小弯曲半径
"35kv电缆最小弯曲半径"这句话的意思是，对于电压等级为35kV的电缆，其最小允许弯曲半径是多少。

在电缆敷设过程中，为了保证电缆的绝缘层和护套不受损伤，同时保证电缆的电气性能不受影响，电缆的弯曲半径是有一个限制的。

特别是在高压电缆（如35kV）中，由于电缆的绝缘层和护套相对较厚，对弯曲半径的要求就更加严格。

一般来说，根据不同的电缆制造商和电缆型号，35kV电缆的最小弯曲半径可能会有所不同。

这通常可以在电缆的技术规格书或制造商的安装指南中找到。

然而，一般来说，35kV电缆的最小弯曲半径可能在10到20倍的电缆直径之间。

在总结中，"35kv电缆最小弯曲半径"是指35kV电压等级的电缆在敷设过程中应遵循的最小弯曲半径限制。

这个概念是为了保证电缆的绝缘层和护套不受损伤，同时保证电缆的电气性能不受影响。

具体的最小弯曲半径需要根据电缆的具体型号和技术规格来确定。

电缆弯曲半径与电缆外径最小比值
不同标准中电缆弯曲半径的差异
不同标准中电缆弯曲半径的差异
1.电线电缆制造标准
①GB12706-2002 《35kV 及以下塑料绝缘电力电缆》
表1 电缆最小允许弯曲半径
②GB9330-88《塑料绝缘控制电缆》
无铠装电缆，应不低于电缆外径的6D；
铠装或铜带屏蔽电缆，应不低于电缆外径的12D；
屏蔽软电缆，就不低于电缆外径的6D。

注：D为电缆外径。

2. GB50303-2002《建筑电气工程施工质量验收规范》
电缆桥架转弯处的弯曲半径，不小于桥架内电缆最小允许弯曲半径，电缆最小允许弯曲半径见表2。

表2 电缆最小允许弯曲半径
3.GB50054-95低压配电设计规范
根据GB50054-95低压配电设计规范中第5.6.39条电缆敷设的弯曲半径与电缆外径的比值，不应小于表3的规定。

表3 电缆弯曲半径与电缆外径比值
注：①表中未说明者，包括铠装和无铠装电缆；
②电力电缆中包括油浸纸绝缘电缆（不滴流电缆在内）和橡塑绝缘电缆，其它电缆指控制信号电缆等。

</DIV>。

不同标准中电缆弯曲半径的差异
不同标准中电缆弯曲半径的差异
1.电线电缆制造标准
①GB12706-2002 《35kV及以下塑料绝缘电力电缆》
表1 电缆最小允许弯曲半径
②GB9330-88《塑料绝缘控制电缆》
无铠装电缆，应不低于电缆外径的6D；
铠装或铜带屏蔽电缆，应不低于电缆外径的12D；
屏蔽软电缆，就不低于电缆外径的6D。

注：D为电缆外径。

2. GB50303-2002《建筑电气工程施工质量验收规范》
电缆桥架转弯处的弯曲半径，不小于桥架内电缆最小允许弯曲半径，电缆最小允许弯曲半径见表2。

表2 电缆最小允许弯曲半径
<DIV align=left>
3.GB50054-95低压配电设计规范
根据GB50054-95低压配电设计规范中第5.6.39条电缆敷设的弯曲半径与电缆外径的比值，不应小于表3的规定。

表3 电缆弯曲半径与电缆外径比值
注：①表中未说明者，包括铠装和无铠装电缆；
②电力电缆中包括油浸纸绝缘电缆（不滴流电缆在内）和橡塑绝缘电缆，其它电缆指控制信号电缆等。

</DIV>
. .。

电缆弯曲半径标准
电缆弯曲半径是指电缆在弯曲过程中能承受的最小弯曲半径，若小于该半径电缆可能会受到损坏或断裂。

其标准一般由具体电缆的生产厂家根据其设计及材料特性决定，并可能与应用领域和国家标准有关。

一些通用的电缆弯曲半径标准如下：
1. 电力电缆：常见的电力电缆弯曲半径一般为电缆直径的10倍，但也可能因不同应用而有所区别。

2. 控制电缆：控制电缆弯曲半径一般为电缆直径的6倍。

3. 通讯电缆：通讯电缆弯曲半径一般为电缆直径的8倍。

4. 光缆：光缆弯曲半径一般为光缆直径的20倍。

需要注意的是，以上标准仅供参考，具体的电缆弯曲半径应该根据电缆的实际情况来确定，以保证电缆的正常运行和使用寿命。

电缆弯曲半径与电缆外径最小比值之邯郸勺丸创作
创作时间：贰零贰壹年柒月贰叁拾日
电缆护套类型
电力电缆其他电缆单芯多芯多芯
金属护套
铅251515
铝303030皱纹铝套和皱纹钢套202020
非金属护套2015无铠装10有铠装15
分歧尺度中电缆弯曲半径的差别
分歧尺度中电缆弯曲半径的差别
①GB12706-2002 《35kV及以下塑料绝缘电力电缆》
表1 电缆最小允许弯曲半径
创作时间：贰零贰壹年柒月贰叁拾日
②GB9330-88《塑料绝缘控制电缆》
无铠装电缆，应不低于电缆外径的6D；
铠装或铜带屏蔽电缆，应不低于电缆外径的12D；
屏蔽软电缆，就不低于电缆外径的6D。

注：D为电缆外径。

2. GB50303-2002《建筑电气工程施工质量验收规范》
创作时间：贰零贰壹年柒月贰叁拾日
电缆桥架转弯处的弯曲半径，不小于桥架内电缆最小允许弯曲半径，电缆最小允许弯曲半径见表2。

表2 电缆最小允许弯曲半径
<DIV align=left>
3.GB50054-95低压配电设计规范
根据GB50054-95低压配电设计规范中第条电缆敷设的弯曲半径与电缆外径的比值，不该小于表3的规定。

表3 电缆弯曲半径与电缆外径比值
创作时间：贰零贰壹年柒月贰叁拾日
注：①表中未说明者，包含铠装和无铠装电缆；
②电力电缆中包含油浸纸绝缘电缆（不滴流电缆在内）和橡塑绝缘电缆，其它电缆指控制信号电缆等。

</DIV>
创作时间：贰零贰壹年柒月贰叁拾日。

电缆的弯曲半径
－、架空导线的弯曲半径：对于普通导线，应不小于导线直径的１５倍；对于特种导线、铝包钢绞线，不宜小于２０倍。

且最小弯曲半径不小于300mm。

导体用盘具，筒体直径以不小于导线直径的３０倍，特种导线不小于导线直径３５倍为宜。

１+６结构的导线的节径比要大于１１，节径比越小，相对伸长率也越大，当节径比只有１０.５时，铝线最外铡的弯曲弧长相对于轴线的弯曲弧长伸长率达到了１.５６２７％，而硬铝单线的断裂伸长率一般为１.6％。

尽管不至于使铝单线断裂，但个别薄弱处会使单线表面产生裂纹。

而在多层绞线结构中，节径比小时，单线的弯曲变形没有这么显著，不至于造成单线的损伤。

二、挤包绝缘电力电缆的弯曲半径。

不同标准中电缆弯曲半径的差异
不同标准中电缆弯曲半径的差异
1.电线电缆制造标准
①GB12706-2002 《35kV及以下塑料绝缘电力电缆》
表1 电缆最小允许弯曲半径
②GB9330-88《塑料绝缘控制电缆》
无铠装电缆，应不低于电缆外径的6D；
铠装或铜带屏蔽电缆，应不低于电缆外径的12D；
屏蔽软电缆，就不低于电缆外径的6D。

注：D为电缆外径。

2. GB50303-2002《建筑电气工程施工质量验收规范》
电缆桥架转弯处的弯曲半径，不小于桥架内电缆最小允许弯曲半径，电缆最小允许弯曲半径见表2。

表2 电缆最小允许弯曲半径
<DIV align=left>
3.GB50054-95低压配电设计规范
根据GB50054-95低压配电设计规范中第5.6.39条电缆敷设的弯曲半径与电缆外径的比值，不应小于表3的规定。

表3 电缆弯曲半径与电缆外径比值
注：①表中未说明者，包括铠装和无铠装电缆；
②电力电缆中包括油浸纸绝缘电缆（不滴流电缆在内）和橡塑绝缘电缆，其它电缆指控制信号电缆等。
