静态磁滞回线实验报告篇一：用示波器观察铁磁材料的动态磁滞回线_实验报告用示波器观察铁磁材料动态磁滞回线【摘要】铁磁材料按特性分硬磁和软磁两大类，铁磁材料的磁化曲线和磁滞回线，反映该材料的重要特性。

软磁材料的矫顽力Hc小于100A/m，常用做电机、电力变压器的铁芯和电子仪器中各种频率小型变压器的铁芯。

磁滞回线是反映铁磁材料磁性的重要特征曲线。

矫顽力和饱和磁感应强度Bs、剩磁Br P等参数均可以从磁滞回线上获得.这些参数是铁磁材料研制、生产、应用是的重要依据。

【关键词】磁滞回线示波器电容电阻 Bm Hm Br H 【引言】铁磁物质的磁滞回线能够反映该物质的很多重要性质。

本实验主要运用示波器的X输入端和Y输入端在屏幕上显示的图形以及相关数据，来分析形象磁滞回线的一些因素,并根据数据的处理得出动态磁滞回线的大致图线。

【实验目的】1. 认识铁磁物质的磁化规律，比较两种典型的铁磁物质的动态磁化特性。

2. 测定样品的HD、Br、BS和（Hm·Bm）等参数。

3. 测绘样品的磁滞回线，估算其磁滞损耗。

【实验仪器】电阻箱(两个),电容(3-5微法)，数字万用表，示波器，交流电源，互感器。

【实验原理】图1 起始磁化曲线和磁滞回线铁磁物质是一种性能特异，用途广泛的材料。

铁、钴、镍及其众多合金以及含铁的氧化物（铁氧体）均属铁磁物质。

其特征是在外磁场作用下能被强烈磁化，故磁导率μ很高。

另一特征是磁滞，即磁化场作用停止后，铁磁质仍保留磁化状态，图1为铁磁物质的磁感应强度B与磁化场强度H之间的关系曲线。

图中的原点O表示磁化之前铁磁物质处于磁中性状态，即B＝H＝O，当磁场H从零开始增加时，磁感应强度B随之缓慢上升，如线段oa所示，继之B随H迅速增长，如ab所示，其后B的增长又趋缓慢，并当H增至HS时，B到达饱和值BS，oabs称为起始磁化曲线。

图1表明，当磁场从HS逐渐减小至零，磁感应强度B并不沿起始磁化曲线恢复到“O”点，而是沿另一条新的曲线SR下降，比较线段OS和SR可知，H减小B相应也减小，但B的变化滞后于H的变化，这现象称为磁滞，磁滞的明显特征是当H＝O时，B不为零，而保留剩磁Br。

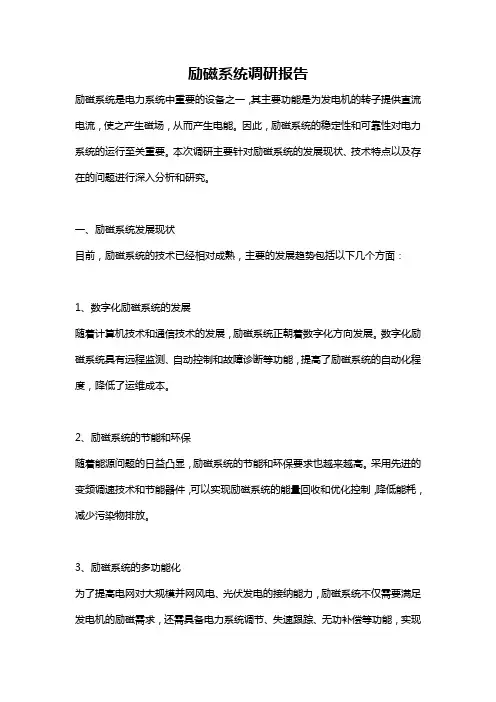

励磁系统调研报告励磁系统是电力系统中重要的设备之一，其主要功能是为发电机的转子提供直流电流，使之产生磁场，从而产生电能。

因此，励磁系统的稳定性和可靠性对电力系统的运行至关重要。

本次调研主要针对励磁系统的发展现状、技术特点以及存在的问题进行深入分析和研究。

一、励磁系统发展现状目前，励磁系统的技术已经相对成熟，主要的发展趋势包括以下几个方面：1、数字化励磁系统的发展随着计算机技术和通信技术的发展，励磁系统正朝着数字化方向发展。

数字化励磁系统具有远程监测、自动控制和故障诊断等功能，提高了励磁系统的自动化程度，降低了运维成本。

2、励磁系统的节能和环保随着能源问题的日益凸显，励磁系统的节能和环保要求也越来越高。

采用先进的变频调速技术和节能器件，可以实现励磁系统的能量回收和优化控制，降低能耗，减少污染物排放。

3、励磁系统的多功能化为了提高电网对大规模并网风电、光伏发电的接纳能力，励磁系统不仅需要满足发电机的励磁需求，还需具备电力系统调节、失速跟踪、无功补偿等功能，实现电力系统的稳定和可靠运行。

二、励磁系统的技术特点励磁系统在不同类型的发电机中有着不同的技术特点，如直驱发电机的励磁系统与传统发电机的励磁系统存在较大差异。

1、直驱发电机励磁系统直驱发电机励磁系统主要特点是功率密度高、输出电压接近恒定和响应速度快。

采用直流传输和非接触式传感器，提高了系统的可靠性和效率。

2、传统发电机励磁系统传统发电机励磁系统以稳态恢复和动态响应为主要特点。

通过变流器和稳恒器等设备，实现对发电机转子电流和电压的控制，确保恒定的磁场和电压输出。

三、励磁系统存在的问题在实际应用中，励磁系统面临以下几个问题：1、励磁系统故障率高励磁系统由于长期工作在高温、高电压等恶劣环境下，容易出现故障。

特别是励磁变压器、励磁稳恒器等核心设备的故障率较高。

2、励磁系统控制策略有待改进目前励磁系统的控制策略主要基于PID控制算法，对于复杂的电力系统调度和失速跟踪等问题还有一定的局限性。

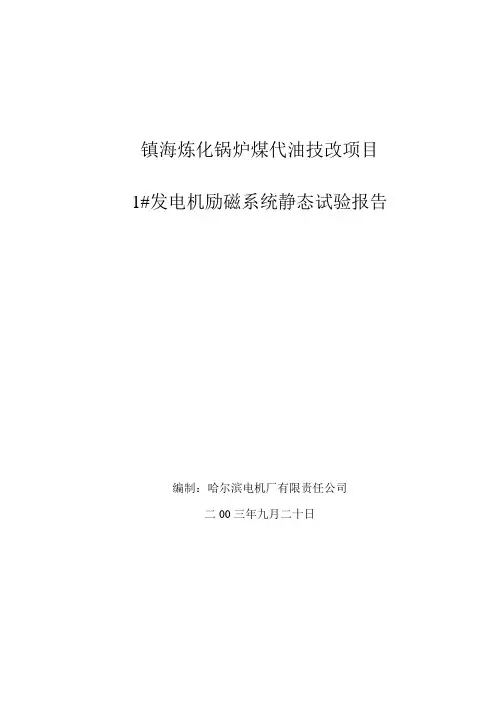

镇海炼化锅炉煤代油技改项目1#发电机励磁系统静态试验报告编制：哈尔滨电机厂有限责任公司二00三年九月二十日一、主要试验仪器及设备：1、双通道示波器2、万用表3、微机校验电源4、负载电阻5、万用钳形电流表6、电流互感器10/5A二、试验前的准备：1、检查元器件接线正确、牢固，无松动现象。

2、拆下定子PT、CT的接线（调节器屏EP1 B8端子中1~15），接入微机校验电源的三相100v AC和5A AC。

3、拉开可控硅交直流刀闸，在可控硅的交流侧接入三相330v电源，并接入10A/5A电流互感器。

在可控硅的直流刀闸上方接入负载电阻。

4、将整流屏内的自用电（15~17端子）断开，在整流屏三相交流刀闸上方接入临时厂用电380v AC。

5、检查接入的交流信号的相序和极性与图纸相符。

6、将主控室#1机保护屏、调节屏、励磁装置室灭磁屏内的交直流空气开关和保险根据要求给上。

7、检查微机已投入正常。

三、FCR给定范围检查：表中：Ir min n 空载最小给定值Ir max n 空载最大给定值Ir min l 负载最小给定值Ir man l 负载额定给定值四、A VR性能试验：1、设定A VR给定范围：空载：0.30PU~1.20PU检查显示面板数据，后台显示数据，确认电压分辨率。

2、1）恒无功控制给定范围整定：0.60PU~0.00PU检查显示面板数据，后台显示数据，在桥臂上测量输出电压。

2）恒无功控制规律检查：试验条件：积分解除，UG=1.0PU IG=4.124A COSφ=0.8试验方法：调给定使IF稳定后，改变Q，当Q上升，IF下降；当Q下降，IF上升。

检查显示面板数据，后台显示数据，在桥臂上测量输出电压。

3、恒COSφ控制规律给定范围整定：0.85PU~1.00PU检查显示面板数据，后台显示数据，在桥臂上测量输出电压。

4、恒COSφ控制规律检查：试验条件：积分解除，UG=1.0PU IG=4.124A COSφ=0.80试验方法：调整给定，使IF稳定后，改变COSφ当COSφ上升，IF上升；当COSφ下降，IF下降。

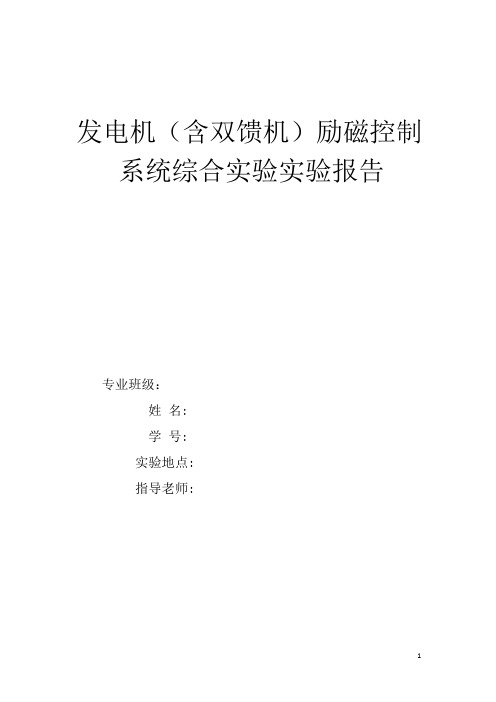

发电机（含双馈机）励磁控制系统综合实验实验报告专业班级：姓名:学号:实验地点:指导老师:一 概述励磁控制系统实验接线图如图1可供选择的励磁方式有两种：自并励和他励。

当三相全（半）控桥的交流输入电源取自发电机机端时，构成自并励励磁系统。

而当交流输入电源取自380v 市电时，构成他励励磁系统。

两种励磁方式的可控整流桥均是由微机自动励磁调节器控制的，全控时的触发脉冲为双脉冲，具有最大最小a 限制。

以下实验操作均针对附录A 中的发电机控制系统实验平台而言。

图1励磁控制系统实验接线图综合实验台中，微机励磁调节器的控制方式有四种：恒G U （保持机端电压为定值）、恒L I （保持励磁电流为定值）、恒Q （保持发电机无功功率为定值）和恒a （保持控制角恒定）。

其中，恒a 方式是一种开环控制方式，只限于他励方式下使用。

同步发电机并入电力系统之前，励磁调节装置能维持机端电压在给定水平。

当操作励磁调节器的增、减磁按钮，可以升高或降低发电机电压；当发电机并网运行时，操作励磁调节器的增、减按钮，可以增加或减少发电机的无功输出，其机端电压按调差特性曲线变化。

发电机正常运行时，三相全（半）控桥处于整流状态，控制角a 小于90°；当正常停机或事故停机时，调节器的控制角a 大于90°，实现逆变灭磁。

电力系统稳定器——P SS 是提高电力系统动态稳定性能的经济有效方法之一，已成为励磁调节器的基本配置；励磁系统的强励，有助于提高电力系统暂态稳定性；励磁限制器是保障励磁控制系统安全可靠运行的重要环节。

二 实验及思考实验一 不同a 角（控制角）对应的励磁电压波形观测实验在不起动机组的状态下，操作“增磁”按钮或“减磁”按钮即可逐渐减小或增加控制角a ，从而改变三相全控桥的电压输出及其波形。

实验时，调节励磁电流为表2-1规定的若干值，通过接在d U +、d U -之间的示波器观测全控桥输出电压波形，并由电压波形估算出a 角，另外利用数字万用表测出全控桥的直流输出电压fd U 和交流输入电压AC U ，将以上数据计入表，通过fd U ，AC U 和数学计算公式也可计算出一个a 角来；完成此表后，比较两种途径得出的a 角有无不同，分析其原因。

发电机励磁系统参数测试报告作者：武常涛来源：《中国科技博览》2015年第06期中图分类号：TM31 文献标识码：A 文章编号：1009-914X（2015）06-0093-011 概况江苏***有限公司1号发电机励磁系统属于自并励励磁系统， 2013年1月6～7日对发电机进行励磁系统模型和参数测试。

2 试验目的确定励磁系统模型及参数，为电力系统分析计算提供依据。

3 试验标准3.1 《大型汽轮发电机自并励静止励磁系统技术条件》DL/T843-20103.2 《同步发电机励磁系统建模导则》Q/GDW142-20124 试验仪器5 试验应具备的条件5.1 发电机空载试验发电机出口开关处于断开位置，发电机保持额定转速。

5.2 励磁系统最大最小α角校核试验用自动励磁调节器调整发电机电压为80%额定电压，进行20%阶跃（上、下）试验，用记录分析仪测录发电机电压、转子电压和电流。

5.3 发电机空载电压阶跃试验励磁调节器工作方式为自动，调整发电机电压为95%额定电压。

6 试验内容6.1 发电机空载试验发电机保持额定转速且稳定，合上励磁开关MK，缓慢增加励磁，将发电机电压从零升至1.05倍额定，同时录制发电机电压及转子电流曲线。

6.2 励磁系统最大最小α角校核试验用自动励磁调节器调整发电机电压为80%额定电压，进行20%阶跃（上、下）试验，用记录分析仪测录发电机电压、转子电压和电流。

6.3 发电机空载电压阶跃试验发电机维持额定转速，用自动励磁调节器调整发电机电压为95%额定电压，进行5%阶跃试验，用记录分析仪记录发电机电压、转子电压和电流即发电机空载阶跃响应曲线。

7 试验结果及分析7.1 发电机电压测量环节时间常数的测量测量环节的时间常数为0.01秒，满足电压测量环节的时间常数不大于0.03秒的标准技术条件要求。

7.2 发电机空载试验发电机维持额定转速，录制发电机电压及转子电流曲线，并将发电机电压升至1.05倍额定。

- --大土河焦化公司资源综合利用电厂#2发电机励磁系统静态调试报告黑龙江省火电第一工程公司调试分公司二〇二一年一月大土河焦化公司资源综合利用电厂二号机组发变组保护屏调试报告项目经理：审核：调试人员：工程名称：大土河焦化公司资源综合利用电厂调试建设单位：西北电建监理单位：山西德正工程监理有限公司设计单位：山西意迪光华电力勘测设计院调试单位：黑龙江省火电第一工程公司目录1 说明......................................................... 错误!未定义书签。

2 外观、接线检查 ........................................... 错误!未定义书签。

3 电源检查 ................................................... 错误!未定义书签。

4 输入模拟量检查 .......................................... 错误!未定义书签。

5 输入开关量检查 ........................................... 错误!未定义书签。

6输出开关量检查 ............................................ 错误!未定义书签。

7 回路测试 ................................................... 错误!未定义书签。

8变送器校验记录 ............................................ 错误!未定义书签。

9 表计校验 ................................................... 错误!未定义书签。

10继电器校验记录........................................... 错误!未定义书签。

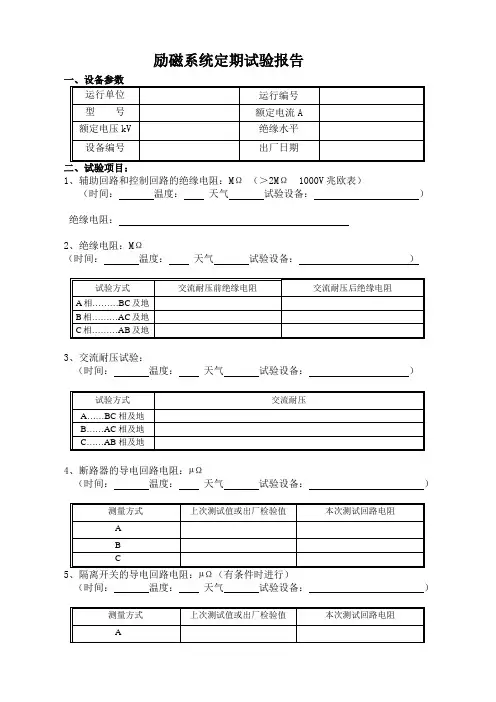

发电机励磁系统试验报告（静态）一、绝缘电阻检查励磁主回路用1000V摇表测的绝缘电阻500M直流操作回路，交流回路，低压电器及其回路，二次回路用5000V摇表测的绝缘电阻200MΩ二、电源检查对装置进行拉合电源检查，使电压缓慢的，和大幅度的变化，装置没有出现误调节、误动作。

三、电源切换试验断掉调节装置两路电源中的任一路电源，装置可以可靠的动作。

四、装置电源电压允许80%-115%波动校验1）测量X2：6-7电压为176V稳定电源的输出标准电压5V 12V -12V 24V1 24V2 CHA 5.02 12.09 -11.98 24.15 23.98 CHB 5.02 12.13 -11.94 24.09 24.012）测量X2：6-7电压为253V时稳定电压的输出标准电压5V 12V -12V 24V1 24V2 CHA 5.03 12.10 -11.99 24.16 23.99 CHB 5.03 12.14 -11.95 24.10 24.043）电磁操作和电动操作的电器，在在控制电源额定值85%-115%范围内均能可靠动作。

四、开入开出检查1）开入量检查：就地操作相应的开关、按钮、连片，经检查后与装置的开入状态显示相符。

远方操作开关，按钮的开关量在装置上可以正确显示。

2）开出量检查：进入调节器“传动试验画面”，做各项动作试验，经检查后装置的输出和LED显示对应，跳开关、起励动作可靠，动作可以正确输出到对应的端子排。

五、调节部分采样值检查1）电压、电流型号线性度试验（额定二次：PT=105V，CT=4.296A。

变比10500/105v,1200A/5A) 通道项目20% 80% 100% 120%CHA UG1 2.09 8.40 10.50 12.60 UG2 2.09 8.40 10.50 12.60 IG 0.20 0.82 1.03 1.24CHB UG1 2.09 8.40 10.50 12.60 UG2 2.09 8.40 10.50 12.60 IG 0.20 0.82 1.03 1.242）频率采样值检查（外加PT电压=1000V）通道频率40Hz 45Hz 50Hz 55Hz 60HzCHA 40.00 45.00 50.00 55.00 60.00 CHB 40.00 45.00 50.00 55.00 60.00 3）功率角度检查（发电机PT=100V、定子CT=2A）通道角度ɸ30度0度-30度-45度-90度CHAP 7.2 8.3 7.2 5.9 0 Q -4.2 0 4.1 5.9 0 cosɸ0.859 1.000 0.866 0.706 0.004CHBP 7.2 8.3 7.2 5.9 0 Q -4.2 0 4.1 5.9 0 cosɸ0.863 1.000 0.866 0.706 0.0004）转子电流（起励电流）检查，自并励输入毫伏（15/75mV），无刷系统直接输出电流检查。

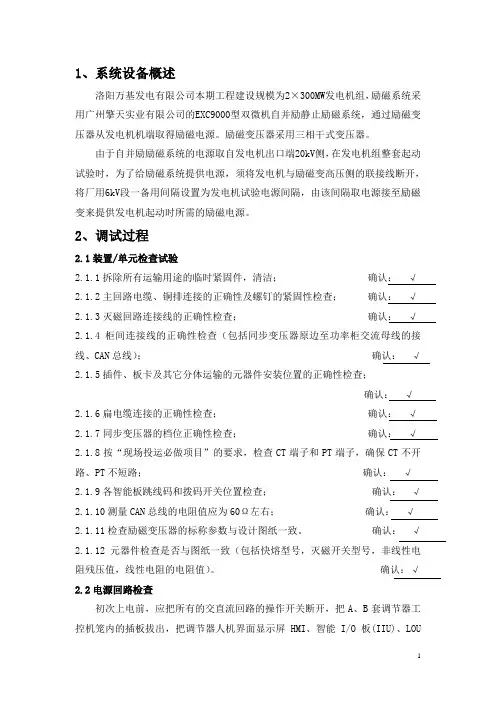

发电机励磁系统试验报告使用单位：机组编号：励磁装置型号：设备出厂编号：设备出厂日期：现场投运日期：广州电器科学研究院广州擎天电气控制实业有限公司励磁系统调试报告使用单位：机组号：设备型号：设备编号：出厂日期：发电机容量：额定发电机电压/电流：额定励磁电压/电流：励磁变压器： KVA三相环氧干式变压器励磁变额定电压：励磁调节器型号：型调节器一、操作回路检查1．励磁柜端子接线检查检查过柜接线是否与设计图纸相符，确认接线正确。

检查励磁系统对外接线是否正确，确认符合要求。

2．电源回路检查：厂用AC380V工作电源。

DC-220V电源检查励磁系统DC24V工作电源。

检查调节器A、B套工控机工作电源。

3．风机开停及转向检查：4．灭磁开关操作回路检查5．励磁系统信号回路检查6．串行通讯口检查二、开环试验试验目的：检查励磁调节器工作是否正常，功率整流器是否正常。

试验方法：断开励磁装置与励磁变压器及发电机转子的连接，用三相调压器模拟PT电压以及整流桥交流输入电源，以电阻或滑线变阻器作为负载，用小电流方法检查励磁装置。

1．检查励磁系统试验接线，确认接线无误。

2．将调压器电压升到100V，按增磁、减磁按钮，观察负载上的电压波形是否按照调节规律变化。

功率柜上桥的输出波形正常，无脉冲缺相。

功率柜下桥的输出波形正常，无脉冲缺相。

3．调节器通道切换试验：人工切换调节器工作通道，切换正常。

模拟A套调节器故障，调节器自动切换到备用通道。

模拟B套调节器故障，调节器自动切换到C通道。

4．励磁系统故障模拟试验调节器故障PT故障起励失败逆变灭磁失败功率柜故障快熔熔断风机故障交流电源消失直流电源消失三、空载闭环试验励磁系统无故障情况下，将发电机转速升到额定转速，将励磁系统投入，进行相关试验。

1、零起升压试验将调节器置于“零升”方式，按起励按钮，励磁系统将发电机电压升到额定电压的20%以下。

注意：第一次起励前，应测量PT残压三相是否对称，整流柜不同整流桥、同步变压器输入端对应相电压是否一致。
