说明物品按照“三定”、“三要素”、“三分原则”进行可视化标识，“三定”为定点、定容、定量，“三要素”为方法、场所、标识，“三分原则”为分区、分架、分层标签（统一制作外）可采用白纸打印后，用透明胶带在表面固定，再用双面胶粘贴。
定位线采用黄颜色即时贴、胶带粘贴或黄颜色油漆定位。
办公桌面最多摆放六件物品，主要为：电脑组件（显示器、键盘、鼠标）、打印机、水杯、台历、文件夹等。
卡式桌和新式办公桌表面不得摆放玻璃板，玻璃板上不允许放置玻璃、图片、相片等，最多能摆放一表。
特殊单位在进行目录标注时也可按相关的行业标准要求进行。
当制作的可视化管理与本规不符时，可先行使用（但单位必须统一样式及粘贴方位），在更换时按标准规要求替换。
0/19可视化管理1）定义―I物品的状况、人的行为一眼能认出。
2）目~~|1.明确告知应该做什么做到早期发现异常情况使检查有效；2.防止人的失误或遗漏，并始终维持正常的状态；3.通过视觉，形成容易了解问题点，并能容易解决。
3）原则—|1.视觉化：标示、标识与进行色彩管理；2.透明化：将隐藏的地方显露出来；3.界限化：把异常与正常的界限定量化5使之一目了然。
1.从远处也能认出；12.任何人使用也一样方便；3.想要管理的地方做标示；4.任何人也容易遵守，容易更改；5.能容易知道正常与否，谁也能指出；6.把作业的地方变成明亮、清洁。
19定位线标示编号01区域牌标志编号02对各类物品进行定位，明确物品摆放位置，规物品的管理，确保安域。
全区有统一规的标识牌各类办公桌、办公用品、清洁用品、消防用品、仪器仪表、设备移施等。
动设对象现场区域或楼层标识牌1.办公区域采用25mm黄颜色线条，四角定位；2.各类台面上摆放的仪器仪表等设施采用mm黄颜色线条，四角定位3.各类设备采用45-50mm黄颜色线条，四角定位；4.各类办公桌面采用宽0mm蓝线条，四角定位；5.消防用品采用红颜色线条进行四角定位，办公室小型可移动消防用宽25mm线条，现场使用的采用宽5-50mm线条。
(K:\SVCC\SVPS\Visualization\04Marking&Color\visualizatio n standard management_CHN_ENG_1.1.doc) PAGE ©Siemens VDO Automotive Changchun Co., Ltd.中文文件号.: CGQ5194 名称: 颜色及标识管理 实施日期:2008-01-281. 目的:在车间范围内尽量减少颜色的种类，突出重点的颜色。
2. 范围:车间 ,仓库及实验室。
3. 概念：使用在这里的概念已在子条款中定义。
FF ：工厂组队：跨部门合作小组 4. 职责： 5. 程序：5.1关于标志及警示的通用颜色要求：红色 : 消防设施，高温， 禁区，紧急，停止，危险， 小心提示，出口。
File name:(K:\SVCC\SVPS\Visualization\04Marking&Color\visualizatio n standard management_CHN_ENG_1.1.doc) PAGE ©Siemens VDO Automotive Changchun Co., Ltd.黄色: 警告，危险原材料，警卫，屏障，走廊，标志，地板及辐射警告 (带有紫色的放射标志。
)橘黄色 : 有电 , 易爆橘红色: 生物危害 , 传染性的File name:(K:\SVCC\SVPS\Visualization\04Marking&Color\visualizatio n standard management_CHN_ENG_1.1.doc) PAGE ©Siemens VDO Automotive Changchun Co., Ltd.绿色: 低危险度的，救护站，安全区，可回收的，环保的蓝色 : 安全区，无毒的，残障人士通行，交通管制。
白色 : 特别危险的，致命的，指示。
可视化定置管理标准一、线型标准6 绿色1000 -2000mm 生产区域安全通道、专用 通道、特大型仓库的主通 道 二、画线标准1、大型设备、主通道区域划分 颜色 线宽 (A) 适用范围 大型设 备、主通道、 黄色 1 大型生产车间 00mm 及大型仓库的 主通道、厂区 交通道路 中小型设 备、次通道、 中小型仓库和 5 小型房间的主 黄色 0mm 通道、货架、 一般物品、可 移动物品、清 扫工具等 待修理 红色 5 品、不良品或■ 0mm 废品、危险区域绿色 ■ 50mm 合格品Ammummo 5定确划规场现150mm 150mm大型工作区域内部的区 域以及功能不 确定的区域特别说明：大区域：大型设备区域划分和生产车间及露天仓库的主通道线使用 100mm 的线宽。
小区域：中小型设备区域划分及次通道、小型仓库和小型房间的主通道线使用50mm 的线宽。
地面分区线：黄色虚线区域为一般物品及功能不确定区，绿色区域 为合格品区，红色区域为待修理品、不良品或废品区。
事例：黄色虚线0mm2、绿色通道3、物品定位(四角定位)特别说明：1.此定位方式比较适用于小于400mm 的物品定位 2.物品投影面与定位线间隔10-20mm 左右的距离 事例图例 , 200mm i mmuoz m Am颜色线宽(A) 适用范围黄色 50mm 一般物品定位:货架、一般物品、可移动物品、清扫工具、泵等 黄色 20mm 桌面或操作台 上物品定位 红色 50mm 危险化学品的 定位线 红色 2 0mm 垃圾桶定位线4、物品定位（实线框定位） 事例 特别说明：1.此定位方式比较适用于大于1000mm X 1000mm 或小于400mmX 400mm 的物品定位。
2.物品投影面与定位线间隔10mm 左右的距离。
图例 动物品、清工具、泵等黄色桌面或操作 位颜色 线宽 适用范围50mm 般物品、可20mm 台上物品定10mm u位:货架、一黄色 一般物品定5、设备安全警戒线（实线框定位）特别说明：1.发电机组周围（距离为1000mm）2.落地安装的转动机械周围（距离为800mm）3.控制盘（台）前（800mm）4.配电盘（屏）前（800mm）5.特殊情况下可以根据现场设备的实际情况进行以上尺寸调整。

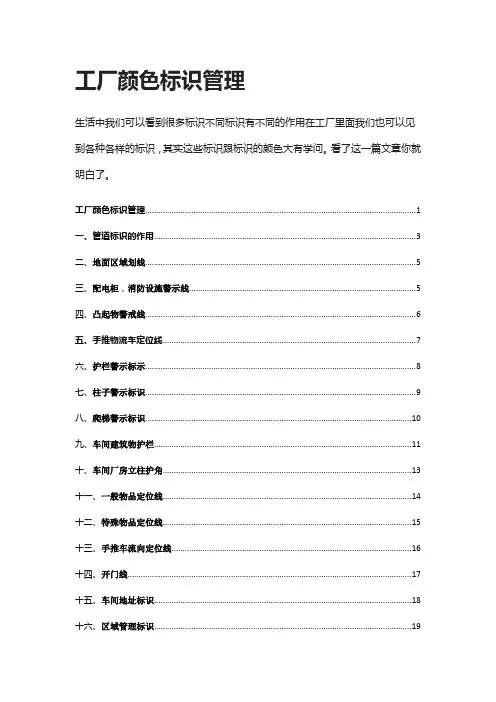

工厂颜色标识管理生活中我们可以看到很多标识不同标识有不同的作用在工厂里面我们也可以见到各种各样的标识，其实这些标识跟标识的颜色大有学问。
看了这一篇文章你就明白了。
工厂颜色标识管理 (1)一、管道标识的作用 (3)二、地面区域划线 (5)三、配电柜，消防设施警示线 (5)四、凸起物警戒线 (6)五、手推物流车定位线 (7)六、护栏警示标示 (8)七、柱子警示标识 (9)八、爬梯警示标识 (10)九、车间建筑物护栏 (11)十、车间厂房立柱护角 (13)十一、一般物品定位线 (14)十二、特殊物品定位线 (15)十三、手推车流向定位线 (16)十四、开门线 (17)十五、车间地址标识 (18)十六、区域管理标识 (19)十七、模具架标识定置 (20)十八、物料框标识 (21)十九、厂房立柱标识 (22)二十、车间区域注意事项标识 (23)二十一、物料进出方向标识 (24)二十二、维修中挂牌 (25)二十三、电气控制开关标识 (26)二十四、额定电压标识 (27)一、管道标识的作用为什么要做管道标识？目的：便于工业管道内的物质识别，确保安全生产，避免在操作上、设备检修上发生误判断。
对管道进行可视化，可以预知管道内流体的名称，预知管道危险性，防止误操作、误碰设备，预防事故的发生，提高管道操作、维护的效率。
二、地面区域划线三、配电柜，消防设施警示线四、凸起物警戒线五、手推物流车定位线六、护栏警示标示七、柱子警示标识八、爬梯警示标识九、车间建筑物护栏十、车间厂房立柱护角十一、一般物品定位线十二、特殊物品定位线十三、手推车流向定位线十四、开门线十五、车间地址标识十六、区域管理标识十七、模具架标识定置十八、物料框标识十九、厂房立柱标识二十、车间区域注意事项标识二十一、物料进出方向标识二十二、维修中挂牌二十三、电气控制开关标识二十四、额定电压标识。
第1篇第一章总则第一条为加强我厂目视化管理，提高工作效率，确保生产安全，降低成本，特制定本规定。
第二条本规定适用于本厂所有生产、管理、辅助等部门。
第三条目视化管理是指通过视觉信号、标识、图表等手段，将生产、管理、安全等信息直观、明了地展示出来，使员工一目了然，便于操作和管理。
第二章目视化管理内容第一节生产现场目视化管理第四条生产现场应保持整洁、有序，生产设备、工具、原材料、产品等应分类存放，标识清晰。
第五条生产设备应定期进行检查、维护，确保其正常运行。
设备上应标明设备名称、型号、操作规程、维护保养要求等。
第六条原材料、半成品、成品应按照生产流程、品种、规格等进行分类存放，并设置明显的标识。
第七条生产现场应设置安全警示标志，包括危险区域、危险物品、操作规程等。
第八条生产现场应设置质量检验点，对产品进行实时检验，确保产品质量。
第二节管理目视化管理第九条各部门应制定明确的工作职责和流程，并在显眼位置公示。
第十条各部门应制定年度工作计划，并在显眼位置公示，便于员工了解和监督。
第十一条各部门应设置意见箱，接受员工意见和建议。
第十二条各部门应定期召开会议，总结工作，分析问题，提出改进措施。
第三节安全目视化管理第十三条安全生产规章制度、操作规程应在显眼位置公示。
第十四条安全生产教育培训内容应在显眼位置公示。
第十五条安全生产事故应急预案应在显眼位置公示。
第十六条安全生产检查记录应在显眼位置公示。
第三章目视化管理实施第十七条各部门负责人负责本部门目视化管理的组织实施。
第十八条各部门应定期对目视化管理进行检查，发现问题及时整改。
第十九条员工应积极参与目视化管理，提出合理化建议。
第二十条对在目视化管理中表现突出的个人或集体给予表彰和奖励。
第四章罚则第二十一条对违反本规定，造成不良后果的，视情节轻重给予警告、记过、降职等处分。
第二十二条对玩忽职守、滥用职权、徇私舞弊的，依法给予行政处分；构成犯罪的，依法追究刑事责任。
第五章附则第二十三条本规定由厂部负责解释。
生产车间的色彩管理1车间的色彩走进车间，会看到许多色彩。
实施工厂现场改善，就涉及色彩的应用。
了解关于色彩的知识，对工厂现场改善、可视化管理、产品外观设计等均有重要意义。
图：多彩的车间现场图：多彩的车间现场车间现场，建筑物及各项设施的颜色直接影响着安全生产，影响着员工的心理感受。
色彩设计应使操作者心情愉快、增进安全，不易产生疲劳，这样才能达到操作准确，工作效率提高的目的。
色彩能使人们产生大小、轻重、冷暖、明暗、远近等感觉。
色彩引起人们产生兴奋、紧张、安全、烦躁、忧虑等心理效果，色彩能影响人们的情绪、工作效率。
色彩运用得当能提高工作中的效率和满意度。
2色彩视觉心理不同波长色彩的光信息作用于人的视觉器管，通过视觉神经传入大脑后，经过思维，与以往的记忆及经验产生联想，从而形成一系列的色彩心理反应。
（1）色彩的冷、暖感色彩本身并无冷暖的温度差别，是视觉色彩引起人们对冷暖感觉的心理联想。
暖色：人们见到红、红橙、橙、黄橙、红紫等色后，马上联想到太阳、火焰、热血等物像，产生温暖、热烈、危险等感觉。
冷色：见到蓝、蓝紫、蓝绿等色后，则很易联想到太空、冰雪、海洋等物像，产生寒冷、理智、平静等感觉。
车间应用：为了给人以宁静、柔和的感觉，宜采用纯度低、明度适中的冷色调。
绿色工作环境能"降低"噪声的效果，保护工人的听力。
所以，噪声较强烈的工作环境里，墙面宜采用浅绿色调。
产品外观：在炎热的工作环境下，产品色调应给人以清凉、沉静、安定的感觉，宜采用纯度低、明度高的冷色为主色调；在寒冷的工作环境，产品色调应给人以温暖的感觉，宜采用纯度高、明度低的暖色为主色调。
（2）色彩的轻、重感这主要与色彩的明度有关。
明度高的色彩使人联想到蓝天、白云、彩霞及许多花卉还有棉花，羊毛等。
产生轻柔、飘浮、上升、敏捷、灵活等感觉。
明度低的色彩易使人联想钢铁，大理石等物品，产生沉重、稳定、降落等感觉。
车间应用：机床设备的底座、床身等，宜采用沉重的颜色，给人以安全感，工作台等宜采用浅色，消除沉闷感，满足操作准确、人机协调的要求。
工厂目视画管理画线标准1、现场为什么要画线企业的现场管理其实和交通管理的理念一致，在公路上设置不同的线，不仅是为了美观，更主要是为了安全、高速，使现代化的城市交通能保持顺畅、有序、减少交通事故发生。
企业管理也是一样。
现场画线的目的也不是单纯为了现场的美观，更重要的是为了营造一个井然有序、安全高效的工作环境。
企业管理的最高境界就是清楚、简单、明了，5S在推行的时候要求对现场的区域和区位进行画线，也是为了使管理简单化，让任何人都清楚物品的摆放位置，这样才能进一步做到“三定”。
2、企业画线存在的问题①主通道线及定位线的颜色、规格错误.白色、绿色、蓝色、红色、斑马线等误用;线条的规格不等，如l125px,250px,125px滥用;.虚线、实线及大小规格不等。
②警戒线的错误不知道哪些地方要画警戒线，警戒线怎么画、用什么颜色画等，结果导致不该用斑马线的画斑马线，不该用红线的画红线。
③没有画门开关线门开关线是为防止突然开门造成门后面人员的碰撞，标示门开关的轨迹的虚线，目的是提醒来往行人。
但是如此简单又实用的线，很多企业都没有画。
④人行线很多企业没有用箭头将人员行走的路线是靠右走还是靠左走标示出来。
很多企业根本没有对物流方向进行设计和规划，任凭员工随意搬运物品，导致现场物品搬运零乱不堪。
3、如何画线车间规划完成后，首先要对现场的地板进行一次彻底的清扫，清扫时必须坚持“扫、冲、拖、抹”的“四项基本原则”，清扫完成后应待地板完全干燥后再准备画线，画线的基本步骤和方法如下:①首先使用胶带对各区城进行定位。
用胶带的目的是便于对以域规划随时进行修改、完善。
②区域运行一定阶段，如胶带粘贴3个月之后就可把胶带撕掉并清洗干净，用油漆进行固定，最好用公路画线的油漆。
以加强油漆的附着力，不易脱落。
如果地板是不易着色的瓷砖等，那么可以直接用250px左右的不同颜色的瓷砖来进行画线。
③特别的地方如危险区域、有安全隐患的区域应该用铁删栏进行区隔并刷上红黄相间的警戒色，以示警示。
CARL ZEISS-Standard Visual ManagementCARL ZEISS-Standard Visual Management第一章颜色线条的标准第二章空间地名的标准第三章地面通道的标准第四章设备电器的标准第五章物品材料的标准第六章工具器具的标准第七章安全警示的标准第八章外围环境的标准第九章办公部门的标准第十章管理看板的标准第十一章标识更换标准第十二章个人责任区域标准第一章颜色线条的标准1.1 工厂基本颜色标准1.1.1 厂房颜色1.1.2 办公室颜色1.1.3 动力管道颜色1.1.4 动力设备颜色1.1.5 其他1.2 常用线条颜色宽度规格（油漆或胶带）第二章空间地名的标准2.1工厂房间命名方法2.2仓库区域名牌标示方法2.3楼梯引导标示方法第三章地面通道的标准3.1 通道地面标示方法3.2 室内通行线标示方法3.3 步行方向标示方法3.4 地面导向标示方法3.5 门区域线标示方法3.6 出入门牌标示方法3.7 房间门管理责任者标示方法第四章设备电器的标准4.1 螺栓、螺母松紧状态标示方法4.2 空调风口标示方法4.3 管道颜色标示方法4.4 管道流向标示方法4.5 物流运行方向标示方法4.6 旋转体旋转方向标示方法4.7 电机旋转方向标示方法4.8 计量器界限范围标示方法4.9 流量表界限标示方法4.10 空压油壶界限标示方法4.11 扳手型阀门标示方法4.12 轮式阀门标示方法第四章设备电器的标准4.13 检查部位标示方法4.14 注油点标示方法4.15 油桶种类标示方法4.16 换件周期标示方法4.17 设备修理中标示方法4.18 设备备用/运行标示方法4.19 不运转设备现况标示方法4.20 设备名牌标示方法4.21 电气控制箱标示方法4.22 电气警示灯标示方法4.23 额定电压标示方法4.24 开关控制范围标示方法第五章物品材料的标准5.1 零件放置区标示方法5.2 半成品区标示方法5.3 物料底盘颜色标示方法5.4 物品原位置标示方法5.5 垃圾分类回收标示方法5.6 垃圾桶定位定量标示方法5.7 瓶装药品保管标示方法5.8 小物件定位标示方法第五章物品材料的标准5.9 私物柜标示方法5.10 台阶形架台保管标示方法5.11 保管柜标示方法5.11.1 保管柜的标示方法补充说明（1）5.11.2 保管柜的标示方法补充说明（2）5.12 物品现况标示方法5.13 物品定量标示方法5.14 零件堆放限高线标示方法5.15 物料定货卡管理标示方法第六章工具器具的标准6.1 一般工具的标示方法（工具陈列柜）6.2 撬棍类工具的标示方法（兵器架）6.3 胶管电缆类的保管标示方法（转盘）6.4 清扫工具保管标示方法6.5 砂轮片、碟片保管标示方法6.6 手套保管标示方法6.7 绳索保管标示方法6.8 搬运工具标示方法第七章安全警示的标准7.1 消防设施管理标示方法7.2 消防设施位置标示方法7.3 旋转部安全防护罩的设置方法7.4 安全FENCE工事栏的设置方法7.5 安全防护围栏的设置方法7.6 安全隔离网的设置方法7.7 固定梯子的设置方法7.8 悬挂传送带地面标示7.9 旋转移载设备的隔离方法7.10 墙角墩柱标示方法第七章安全警示的标准7.11 反射镜的设置方法7.12 通道上方障碍物高度标示7.13 保护性指令标示方法7.14 警示性标示方法7.15 消防提示性标示方法7.16 禁令性标示方法7.17 电力安全标示方法7.18 消防紧急疏散图的标示方法7.19 危险物品保管标示方法第八章外围环境的标准8.1 室外通行线标示方法8.2 汽车库位标示方法8.3 自行车库标示方法8.4 道路路沿标示方法8.5 市政井盖设施的标示方法8.6 树木花草的标示方法第九章办公部门的标准9.1 电话机原位置标示方法9.2 台历原位置标示方法9.3 水杯保管方法9.4 办公文具的保管方法9.5 抽屉标示方法9.6 文件状态标示方法9.7 文件夹摆放标示方法9.8 资料柜/物品柜标示方法9.9 参考资料标示方法9.10 管理责任人标示方法9.11 岗位牌的标示方法9.12 报纸架的标示方法第十章管理看板的标准10.1 车间方针看板的标示方法10.2 主要指标看板的标示方法10.3 改善提案看板的标示方法10.4 优秀员工看板的标示方法10.5 公告栏看板的标示方法10.6 学习园地看板的标示方法10.7 办公室看板的标示方法10.8 “我的区域”标示方法10.9 “我的设备”标示方法10.10 问题揭示牌的标示方法第一章颜色线条的标准1.1 工厂基本颜色标准1.1.1 厂房颜色项目颜色名称标准色样围墙栅栏黑色及绿化植物厂房内墙乳白色，蔡司蓝厂房外墙米黄色，蔡司蓝厂房地面自定义，淡灰色厂房墙裙淡灰色厂房踢脚线虎纹线1.1 工厂基本颜色标准1.1.2 办公室颜色项目颜色名称标准色样内墙白色踢脚线羊皮纸色过道羊皮纸色地面自定义门浅黄楼梯扶手不锈钢色楼梯踢脚线灰色楼梯地面深紫大理石色1.1 工厂基本颜色标准1.1.3 动力管道颜色项目颜色名称标准色样生产、生活自来水管绿色消防水管红色冷却水管蓝色纯水管白蓝一般工业废水淡蓝高温水管粉色工业酸液管大黄工业碱液管紫色生活污水管黑色电源、网络线管米黄空气管道银灰色1.1 工厂基本颜色标准1.1.4 动力设备颜色项目颜色名称标准色样冷冻机本休自定义储气罐、真空罐、干燥机自定义配电柜、风机土黄变压器灰色消防设备、消防器材红色发电机、水泵及电机黄色暖器自定义空压机，压力容器自定义散热器自定义1.1 工厂基本颜色标准1.1.5 其他项目颜色名称标准色样隔栏、安全网、罩黄色货架自定义液压手推车黄色安全通道、扶手黄色VIP通道绿色手推车不锈钢色斑马线黄黑间隔色1.2 常用线条颜色宽度规格（油漆或胶带）适用项目基准规格（mm）基准颜色色例仓库/车间主通道线800黄色室内一般通道线480黄色车间/仓库区域线480黄色辅助通道线480黄色可移动物（工具车等）480黄色清扫工具类200黄色门开闭线80黄色所有生产使用设备、仪器及桌椅200黄色工具定位地面200黑色所有桌面物品定位线80根据标准1.2 常用线条颜色宽度规格（油漆或胶带）适用项目基准规格（mm）基准颜色色例合格品区域线地面200;桌面80绿色不合格区域线地面200;桌面80大红废弃物地面200;桌面80大红闲置物地面200;桌面80红白待处理品/待返工地面200;桌面80红白灭火器地面200;桌面80虎纹线消防栓地面200;桌面80虎纹线垃圾桶地面200;桌面80大黄危险区域地面200;桌面80虎纹线回风口地面200;桌面80大黄警告警示地面200;桌面80虎纹线配电柜地面200;桌面80虎纹线突出物地面200;桌面80虎纹线坑道周围地面200;桌面80虎纹线第二章空间地名的标准2.2工厂房间命名方法1.由主体和嵌条两部分组成。
