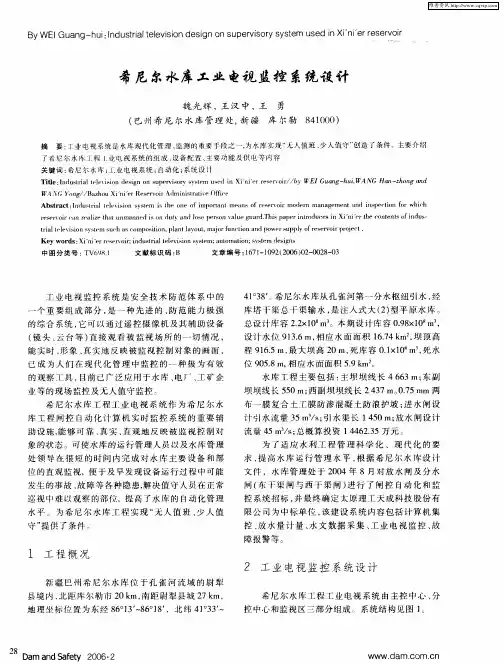

工业电视监控系统设计方案

工业电视施工方案工业电视是用于监控和显示工业生产过程的电视系统，通常应用于工业控制室、生产车间、安全监控等场所。

工业电视施工方案包括工业电视系统的设计、安装、调试和维护等内容。

以下是一个1200字以上的工业电视施工方案的示例：一、设计方案1.根据工业电视的应用场所和需求，进行参数规划和系统设计。

包括选择合适的屏幕尺寸、分辨率、显示数量等。

2.根据工业电视系统的布置和安装位置，设计合理的布线方案，确保视频信号的传输质量和稳定性。

3.根据工业电视系统的监控需求，设计适当的摄像头数量、类型和布置位置。

考虑到工业环境的特殊要求，选择防爆、防水、防尘等特殊型号的摄像头。

4.根据工业电视系统的控制需求，设计适当的控制系统，包括选择控制设备和布置控制面板等。

二、安装方案1.根据设计方案，进行屏幕、摄像头、控制设备等硬件设备的安装。

2.进行视频信号线路的布线和连接工作，确保视频信号传输的可靠性。

注意使用合适的视频信号线材，避免电磁干扰和信号衰减。

3.对摄像头进行调整和定位，确保监控画面的清晰度和角度的合适性。

考虑到工业环境的特殊要求，安装摄像头时需要注意防水、防尘、防爆等措施。

4.安装控制设备和控制面板，与摄像头和显示屏进行连接，确保控制的灵活性和方便性。

对于需要远程控制的工业电视系统，可以考虑使用网络控制设备。

三、调试方案1.对工业电视系统进行全面的功能测试，包括视频显示、摄像头控制、信号传输等方面。

检查每个设备的工作状态和连接是否正常。

2.对摄像头进行调整和校准，保证图像质量的清晰度和稳定性。

通过比对监控画面和物体实际情况，调整摄像头的焦距、灵敏度等参数。

3.针对网络控制设备的工业电视系统，进行网络连接和远程控制的调试。

确保网络连接的稳定性和远程控制的可靠性。

四、维护方案1.制定工业电视系统的定期维护计划，包括定期清洁显示屏、摄像头等设备表面。

检查设备的工作状态和连接是否正常。

2.定期检测视频信号的传输质量，包括检查视频信号线路连接是否松动、摄像头焦距是否正常等。

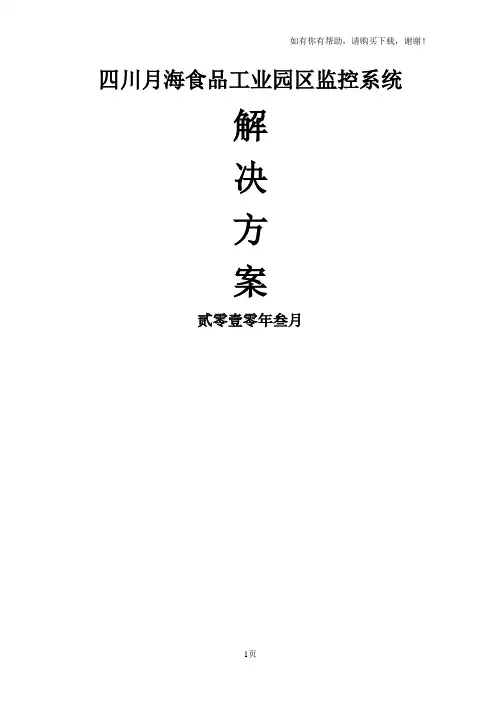

四川月海食品工业园区监控系统解决方案贰零壹零年叁月目录一、系统总体设计方案 .............................. 错误！未定义书签。

1、总体建设思路 ............................. 、错误！未定义书签。

2、设计参考依据................................ 错误！未定义书签。

3、具体监控设备部署说明........................ 错误！未定义书签。

二、月海食品园区监控系统连接图 .................... 错误！未定义书签。

三、主要监控设备介绍 .............................. 错误！未定义书签。

四、监控设备主要指标介绍 .......................... 错误！未定义书签。

4.1、摄象机的选择和主要参数 ..................... 1错误！未定义书签。

4.2、CCD摄象机的选择和分类...................... 1错误！未定义书签。

4.3、CCD彩色摄象机的主要技术指标................ 2错误！未定义书签。

4.4、CCD彩色摄象机的可调整功能 (23)4.5、数字化式的调整控制方法 (25)4.6、摄像头的安装调试 (26)4.7、镜头的选择和主要参数 (28)4.8、视频切换与控制主机 (38)4.9、微机控制或微机一体化的矩阵切换与控制系统4错误！未定义书签。

五、四川麦田科技公司简介 (74)六、工程施工基本要求 (79)七、工程施工组织及管理 (83)八、售后服务承诺 (86)九、结束语 (87)一、系统总体设计方案1、总体建设思路建设基于计算机网络上的监控系统，参照国家有关监控报警系统的标准，我们设计了基于计算机技术的全新概念的数字多媒体监控方案，以满足月海食品工业园区监控系统的安全防范的需要。

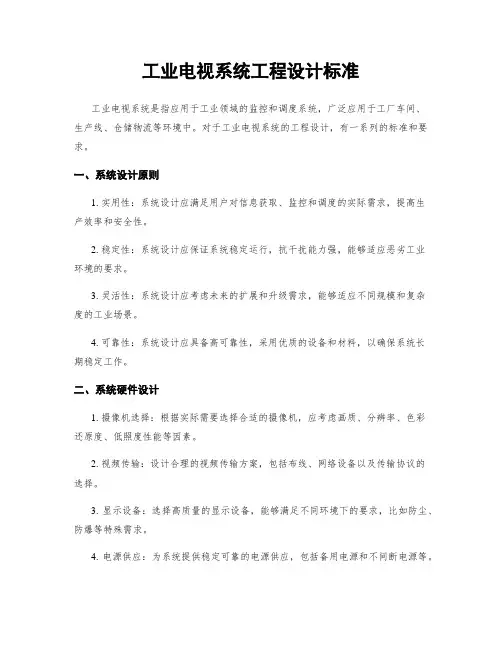

工业电视系统工程设计标准工业电视系统是指应用于工业领域的监控和调度系统，广泛应用于工厂车间、生产线、仓储物流等环境中。

对于工业电视系统的工程设计，有一系列的标准和要求。

一、系统设计原则1. 实用性：系统设计应满足用户对信息获取、监控和调度的实际需求，提高生产效率和安全性。

2. 稳定性：系统设计应保证系统稳定运行，抗干扰能力强，能够适应恶劣工业环境的要求。

3. 灵活性：系统设计应考虑未来的扩展和升级需求，能够适应不同规模和复杂度的工业场景。

4. 可靠性：系统设计应具备高可靠性，采用优质的设备和材料，以确保系统长期稳定工作。

二、系统硬件设计1. 摄像机选择：根据实际需要选择合适的摄像机，应考虑画质、分辨率、色彩还原度、低照度性能等因素。

2. 视频传输：设计合理的视频传输方案，包括布线、网络设备以及传输协议的选择。

3. 显示设备：选择高质量的显示设备，能够满足不同环境下的要求，比如防尘、防爆等特殊需求。

4. 电源供应：为系统提供稳定可靠的电源供应，包括备用电源和不间断电源等。

三、系统软件设计1. 视频采集与处理：通过软件对摄像机采集到的视频进行处理和优化，确保图像清晰、稳定。

2. 视频存储：设计合理的视频存储方案，包括存储容量、存储时长、备份策略等。

3. 数据传输与共享：设计系统能够实现数据的传输和共享，比如通过网络实时监控、远程访问等。

4. 报警与事件处理：设计系统具备报警和事件处理的功能，可根据设定的规则进行报警和处理。

四、系统安全设计1. 用户权限管理：设计系统具备完善的用户权限管理功能，确保只有授权人员可以访问和操作系统。

2. 防火墙和网络安全：配置防火墙和其他网络安全设备，保障系统免受未经授权的访问和攻击。

3. 数据加密与备份：对系统数据进行加密和定期备份，以保护数据的安全性和完整性。

4. 系统巡检与维护：设计系统具备定期巡检和维护的功能，确保系统稳定运行和故障排除。

五、工程验收与维护1. 工程验收：系统建设完成后，进行验收测试，确保系统按照需求和标准设计实施。

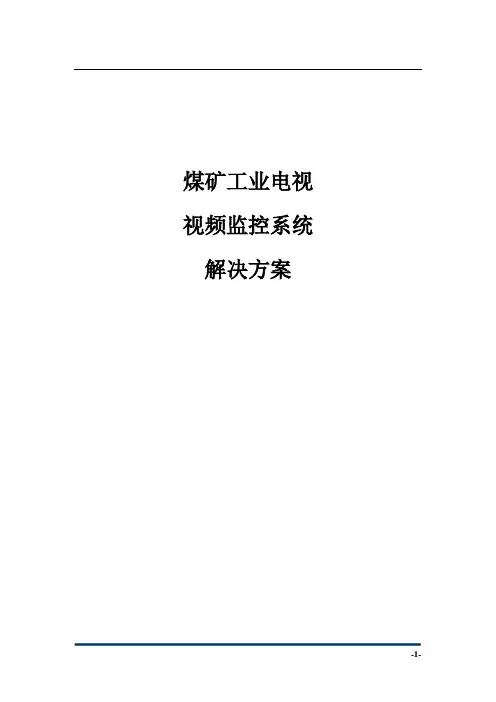

煤矿工业电视视频监控系统解决方案目录第一章系统设计综述第二章系统软件设计第三章系统组成及解决方案第一章系统设计综述1.1引言随着煤矿安全生产监督管理的需要，视频监控技术已广泛应用于煤矿生产的各个重要环节。

目前，大部分煤矿使用的视频监控系统基本都是早期的模拟（CCTV）和数字（DVR）系统，性能和稳定性不高。

模拟监控系统具有很大的局限性：传输受距离限制，并且易受干扰，影响图象质量；无法实现联网，只能以点对点的方式监视现场；数据存储需要大量介质，不易于检索查询。

另外，基于PC+多媒体卡的（DVR）系统，由于可靠性和性能差，灵活性和扩充性差，难于维护，不能实现多监控中心和多级管理，不适合当前有关部门对煤矿安全生产监督、管理的要求。

现在，随着网络技术、计算机技术和多媒体技术的飞速发展，基于TCP/IP 网络的视频监控技术，由于其具有分布式接入、便于共享访问和控制、视频信号占用带宽资源少、图像质量好、易于存储和管理等诸多优点，已经广泛应用于各个行业。

因此，在煤矿安全监控系统中采用网络视频监控技术是发展的大趋势。

1.2系统建设规模一个总监控中心：设在矿区调度中心。

包括系统管理服务器、大屏幕显示系统系统。

分控端：矿区内各领导采用PC式客户端实时浏览图像。

监控点：包括矿区井上的监控点和井下的监控点,均通过光纤接入。

主要设备包括光纤及接入设备、IP摄像机等。

1.3设计标准在系统的设计过程中，我们遵循了国家与行业有关的设计规范和标准，具体如下：《通信网技术标准汇编》（GB 84）《工业安装工程质量检验评定统一标准》（GB 50252-94）《低压配电设计规范》（GB 50054-95）《电气装置安装工程盘、柜及二次回路接线施工及验收规范》（GB 501071-92）《安全防范工程程序与要求》（GA/T75-94）《民用建筑电气设计规范》（JGJ/T16-92）《工业电视系统工程设计规范》（GBJII5-87）《电子计算机机房设计规范》（GB 50174-93）《电子设计雷击保护导则》（GB 1450）《计算机接地技术要求》（GB 2887）《计算机软件开发质量及配置管理计划规范》GB12504－12509－90《计算机软件开发规范》GB8567－93IEEE 802.3网络技术标准等1.4设计原则根据项目的技术要求，系统遵循以下原则设计，确保研制系统的完整性、先进性、实用性、可靠性、开放性和可扩性。

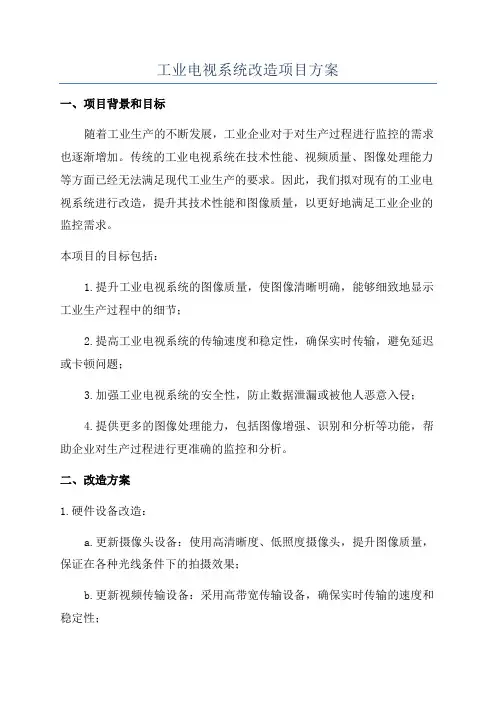

工业电视系统改造项目方案一、项目背景和目标随着工业生产的不断发展，工业企业对于对生产过程进行监控的需求也逐渐增加。

传统的工业电视系统在技术性能、视频质量、图像处理能力等方面已经无法满足现代工业生产的要求。

因此，我们拟对现有的工业电视系统进行改造，提升其技术性能和图像质量，以更好地满足工业企业的监控需求。

本项目的目标包括：1.提升工业电视系统的图像质量，使图像清晰明确，能够细致地显示工业生产过程中的细节；2.提高工业电视系统的传输速度和稳定性，确保实时传输，避免延迟或卡顿问题；3.加强工业电视系统的安全性，防止数据泄漏或被他人恶意入侵；4.提供更多的图像处理能力，包括图像增强、识别和分析等功能，帮助企业对生产过程进行更准确的监控和分析。

二、改造方案1.硬件设备改造：a.更新摄像头设备：使用高清晰度、低照度摄像头，提升图像质量，保证在各种光线条件下的拍摄效果；b.更新视频传输设备：采用高带宽传输设备，确保实时传输的速度和稳定性；c.加强视频存储设备：提升存储容量和速度，保证大容量视频数据的高效保存；d.引入图像处理设备：增加图像处理服务器，提供图像增强、识别和分析等功能。

2.软件系统改造：a.更新监控软件：采用现代化的监控软件，提供更多的功能和选项，使得企业能够更方便地进行监控和管理；b.引入图像处理软件：选择功能强大、稳定可靠的图像处理软件，提供图像增强、识别和分析等功能；c.引入云平台服务：将视频数据存储和处理移到云平台，提供更高效的数据处理和分析能力。

3.网络改造：a.加强网络稳定性：对企业内部网络进行优化和升级，确保视频传输的速度和稳定性；b.提高网络安全性：加强网络防火墙和安全策略，防止数据泄漏或被他人恶意入侵；c.引入专用网络：对工业电视系统进行独立网络建设，避免与企业其他网络设备争用网络资源；4.培训和支持：a.为企业员工提供培训：对企业员工进行培训，使他们能够正确使用和操作工业电视系统；b.提供技术支持：在改造完毕后，为企业提供后续的技术支持和维护服务，确保工业电视系统的正常运行。

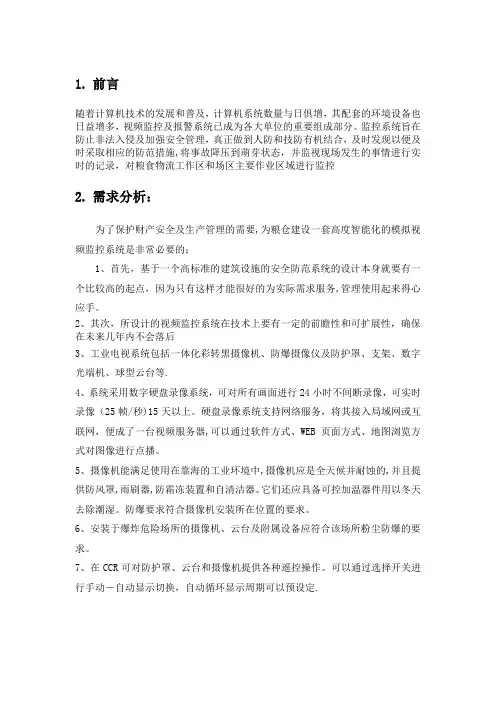

1.前言随着计算机技术的发展和普及，计算机系统数量与日俱增，其配套的环境设备也日益增多，视频监控及报警系统已成为各大单位的重要组成部分。

监控系统旨在防止非法入侵及加强安全管理，真正做到人防和技防有机结合，及时发现以便及时采取相应的防范措施,将事故降压到萌芽状态，并监视现场发生的事情进行实时的记录，对粮食物流工作区和场区主要作业区域进行监控2.需求分析：为了保护财产安全及生产管理的需要,为粮仓建设一套高度智能化的模拟视频监控系统是非常必要的；1、首先，基于一个高标准的建筑设施的安全防范系统的设计本身就要有一个比较高的起点，因为只有这样才能很好的为实际需求服务,管理使用起来得心应手。

2、其次，所设计的视频监控系统在技术上要有一定的前瞻性和可扩展性，确保在未来几年内不会落后3、工业电视系统包括一体化彩转黑摄像机、防爆摄像仪及防护罩、支架、数字光端机、球型云台等.4、系统采用数字硬盘录像系统，可对所有画面进行24小时不间断录像，可实时录像（25帧/秒)15天以上。

硬盘录像系统支持网络服务，将其接入局域网或互联网，便成了一台视频服务器,可以通过软件方式、WEB页面方式、地图浏览方式对图像进行点播。

5、摄像机能满足使用在靠海的工业环境中,摄像机应是全天候并耐蚀的,并且提供防风罩,雨刷器,防霜冻装置和自清洁器。

它们还应具备可控加温器件用以冬天去除潮湿。

防爆要求符合摄像机安装所在位置的要求。

6、安装于爆炸危险场所的摄像机、云台及附属设备应符合该场所粉尘防爆的要求。

7、在CCR可对防护罩、云台和摄像机提供各种遥控操作。

可以通过选择开关进行手动－自动显示切换，自动循环显示周期可以预设定.3.设计依据和指导思想3.1 本方案设计依据:➢《智能建筑设计标准》（GB／T 50314—2000）➢《视频安防监控系统工程设计规范》(GB50395）➢《智能建筑工程质量验收规范》（GB50339)➢《城市住宅建筑综合布线系统工程设计规范》（CECS/119—2000）➢《建筑与建筑群综合面线系统工程设计规范》（GB/T50311—2000）➢《民用建筑电气设计规范》(JGJ/T16—92）➢《民用闭路监视电视系统工程技术规范》（GB/50198—94)➢《系统接地的型式及安全技术要求》（GB14050-93)➢《安全防范工程程序与要求》（GA/T75—94）➢《安全防范工程验收规则》（GA/T308—2001）➢《工业电视系统工程设计规范》(GBJ 115）➢《安全检查防范系统通作图形符号》（GA/74—94)➢《消防联动控制设备通用技术条件》（GB 16806—1997）➢《火灾自动报警设计规范》(GB50116-98）➢中国电气装置安装工程施工及验收规范 GBJ232-8➢安全防范工程费用概算编制办法 GA/T70—94➢工业电视系统工程设计规范 GBJ115—87➢电气装置安装工程电缆线路施工及验收规范 GB10568—92➢国际ISO/IS11801及TIA/EEIA568工程标准➢公安部监控设备安装规范➢阿尔及利亚粮仓视频监控系统有关部们领导要求及现场平面图实际情况3.2 设计指导思想:监控系统能有效地随时把监控现场的信号及时送到监控中心和监控室，在监控中心和监控室能实时观察监控现场是否有异常情况,从而使阿尔及利亚监控系统控制中心在安全及安全管理上做出及时的处理.☆性能、功能先进设备选型保证技术相对领先，性能可靠,操作简便、实用，维护简单,性能价格比最佳，并留有完备的扩展余地.设备均采用目前领先技术和生产工艺制造。

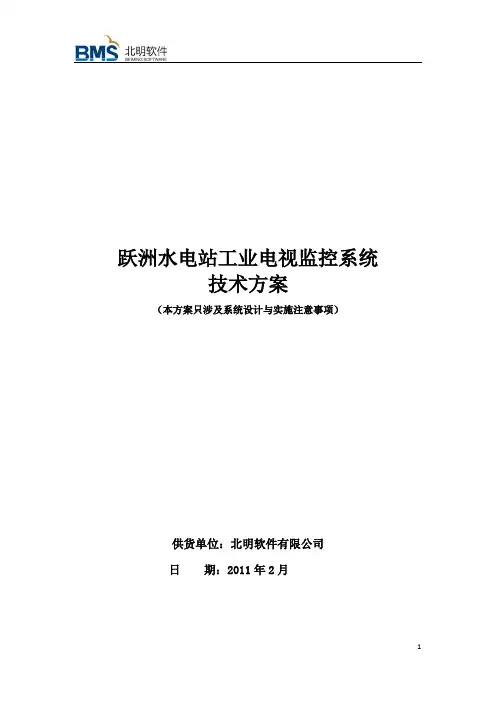

跃洲水电站工业电视监控系统技术方案（本方案只涉及系统设计与实施注意事项）供货单位：北明软件有限公司日期：2011年2月目录1.1工程概况 (3)1.1.1工程规模 (3)1.1.2工程地址介绍 (3)1.1.3应用系统概述 (4)1.2系统总体设计 (4)1.2.1设计思路 (4)1.2.2设计依据 (4)1.2.3设计原则 (5)1.2.4系统组成 (6)1.2.5功能设计 (7)1.2.6系统特点 (8)1.3前端系统设计 (8)1.3.1前端系统组成 (8)1.3.2智能球型一体化摄像机 (8)1.3.3室外智能红外云台摄像机 (8)1.3.4低照度定焦彩色摄像机 (8)1.4传输子系统 (8)1.5监控中心设计 (9)1.5.1硬件设备组成 (10)1.5.2服务器 (10)1.6平台软件设计 (10)1.7系统供电 (11)1.8工程实施 (11)1.8.1监控点分布位置 (11)1.8.2综合布线 (12)1.8.3系统安装要求 (13)1.9光端机数量 (14)1.1工程概况1.1.1工程规模跃洲水电站工程是一个以发电为主、兼顾改善城市水环境、航运、旅游等综合利用要求的水利枢纽工程。

工程初拟正常蓄水位117.80m，水库总库容约4290×104m3，电站装机容量36MW，工程为Ⅲ等工程。

枢纽建筑物呈“一”字布置，从左至右分别为：左岸重力墩、船闸、泄洪冲砂闸坝、电站等组成。

1.1.2工程地址介绍于都县跃洲水电站工程地处贡水干流于都县境内河段，系贡江于都河段自上而下3个规划梯级中的第二个梯级，坝址位于于都县罗坳镇跃洲村，距于都县城约5km，坝址以上控制流域面积14978km2，多年平均流量406 m3/s。

跃洲水库工程等级为Ⅲ等，属中型工程。

水库正常蓄水位117.80m，相应库容为4290×104m3。

电站装机容量36MW。

枢纽建筑物呈“一”字布置，从左至右分别为：左岸重力墩、船闸、泄洪冲砂闸坝、连接坝段和电站等组成。

视频监控系统方案
全矿井工业电视监视系统可以对全矿井范围内的重要场所，工作面，移动设备等进行不间断的监控，可以采用电缆、光纤、接入工业以太网平台等多种传输方式。

摄像头
电源
环网交换机
光端机
工业以太环网
环网交换机
硬盘录像
机
电源
摄像头
电源
光端机
电源
摄像头
电源
光端机
电源
光纤
光纤
光纤
网线
网线
网线
光纤接线盒
光纤接线盒
光纤接线盒
地面井下

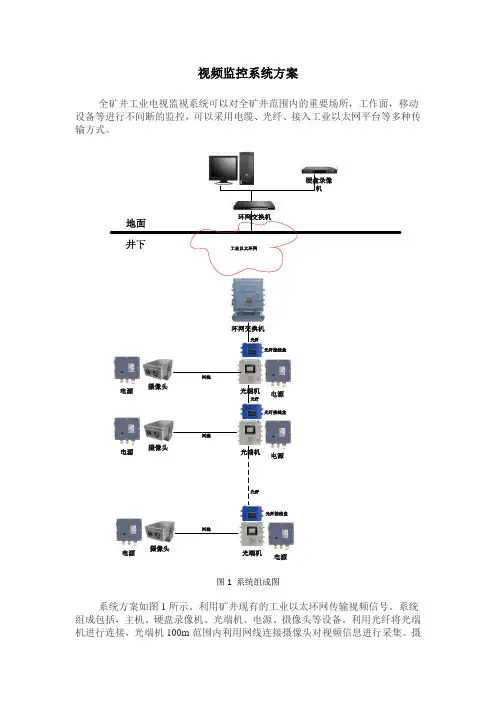

图1 系统组成图
系统方案如图1所示。

利用矿井现有的工业以太环网传输视频信号。

系统组成包括，主机、硬盘录像机、光端机、电源、摄像头等设备。

利用光纤将光端机进行连接，光端机100m 范围内利用网线连接摄像头对视频信息进行采集。

摄
像头和光端机均需要矿用隔爆兼本安型电源进行供电。

光纤接线盒用于光纤与设备之间的连接。
