广东科学中心展品展项设计要求规范

139【项目管理】住宅与房地产2019年4月广东科学中心展馆更新改造施工管理问题与解决措施邱银忠（广东科学中心，广东 广州 510006）摘 要：随着使用时间长久和观众冲击后，科技馆自然产生老化破损情况，唯有更新改造才能使展馆旧貌换新颜，重新吸引观众。

改造施工是使其实现的必要的手段。

一旦开展馆始施工后，肯定会对正常开放秩序造成干扰，同时带来灰尘、气味、噪声污染等管理问题。

基于此，有必要对改造带来的问题进行研究分析，并提出措施予以解决。

关键词：科技馆；更新改造；施工管理中图分类号：TU712 文献标志码：A 文章编号：1006-6012（2019）04-0139-01广东科学中心一期展览工程于2008年9月建成开放，至今累计接待公众超过1500万人次，单日最高接待量近4万人次。

如此巨大访问量下，展品展项损坏在所难免，加上维护不够导致程度更趋严重，其损坏现状超出正常水平而屡遭社会诟病。

作为国内三大科技馆之一的广东科学中心，急需开展更新改造扭转被动局面。

但持续的改造施工与展馆正常开放必然产生秩序冲突；现场布展产生的气味、灰尘、噪音等施工污染也是管理难题；因此，需要尽可能想方法缩短工期减少施工影响。

布展施工是展馆更新改造最直接的落实环节，上述施工问题若未能妥善解决，必然导致更新改造工作无法继续。

1 解决边运行边施工矛盾的方法科技馆作为对外开放公众场所，全部展馆关闭待施工完成后再开放不现实。

为最大限度降低布展施工对观众参观的干扰，经研究采取“整体规划—逐步实施—分区施工”策略应对处理。

科学中心各展馆布局相对独立，8个主题展馆存在物理空间分隔的有利条件。

针对该特点，首先选取边沿的展厅，也是最迫切需要改造的“实验与发现”主题展馆进行试点。

关闭1个展馆施工，其他7个展馆照常开放。

由于展览内容众多，小局部区域的封闭隔离对观众参观体验影响不大。

施工期间，配合增加改造宣传，既准确告知观众施工信息，也争取他们心理支持；同期还推出票价优惠回馈观众。

科技馆展品展项通用要求
科技馆展品展项的通用要求主要包括以下几个方面：
1.科学性：展品展项应基于科学原理，展示内容应准确无误，能够反映科学技术的最新进展和成果。

2.教育性：展品展项应具有教育意义，能够向观众传递科学知识、科学方法和科学精神，提高观众的
科学素养。

3.互动性：展品展项应具有互动性，能够让观众参与其中，进行实践和体验，增强观众对科学的兴趣
和好奇心。

4.安全性：展品展项应符合安全标准，确保观众在参与过程中的人身安全。

5.创新性：展品展项应具有创新性，能够吸引观众的注意力，引发观众的思考和探索。

6.可维护性：展品展项应具有可维护性，方便进行日常维护和保养，确保展品的长期使用。

7.环保性：展品展项应符合环保要求，使用环保材料和能源，减少对环境的影响。

8.适应性：展品展项应具有适应性，能够适应不同年龄、文化背景和知识水平的观众的需求。

9.以上是科技馆展品展项的通用要求，具体的展品展项应根据实际情况进行设计和制作。

1。

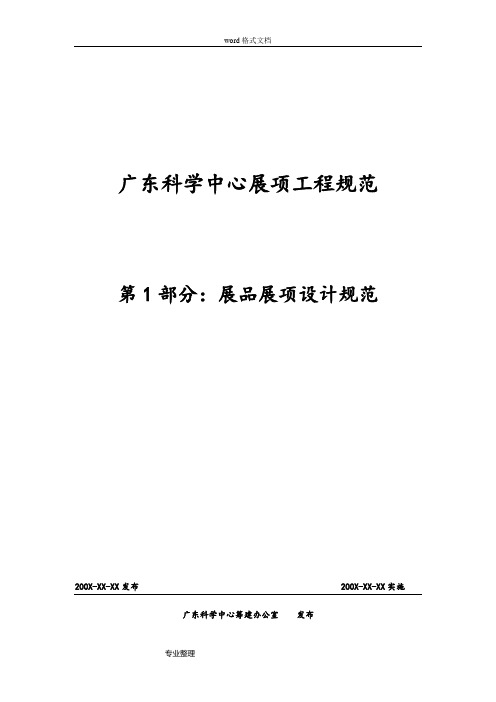

广东科学中心展项工程规范第1部分：展品展项设计规范200X-XX-XX发布 200X-XX-XX实施广东科学中心筹建办公室发布目次前言 (III)引言 (IV)1 范围 (1)2 规范性引用文件 (1)3 术语和定义 (2)4 设计程序 (2)5 设计原则 (4)5.1 科学性和知识性 (4)5.2 教育性和启迪性 (4)5.3 主题性和逻辑性 (4)5.4 先进性和可行性 (4)5.5 参与性和互动性 (4)5.6 特色性和创新性 (4)5.7 安全性和可靠性 (4)6 设计内容 (4)6.1 初步设计 (4)6.2 深化设计 (5)7 设计通用要求 (6)7.1 结构设计 (6)7.2 模型设计 (7)7.3 造型设计 (7)7.4 材料选用 (7)7.5 设备选用 (8)7.6 使用空间设计 (9)7.7 安全和环保 (9)7.8 特殊要求 (10)8 控制与管理 (11)8.1 人员体系 (11)8.2 质量控制 (11)8.3 进度控制 (11)8.4 投资控制 (12)9 设计成果要求 (12)9.1 设计文件的完整性 (12)9.2 设计图纸的要求 (13)9.3 设计文本的内容 (13)10 设计审查 (17)10.1 审查小组组成 (17)10.2 审查依据 (17)10.3 审查程序 (17)10.4 初步设计审查 (18)10.5 深化设计审查 (18)11．设计交底 (19)11.1 初步设计交底 (19)11.2 深化设计交底 (19)附录A (20)展品展项（硬件）分类 (20)附录B (22)展品展项设计图纸的编号规定 (22)附录C (24)设计审查质量评分表 (24)设计审查意见书 (25)参考文献 (26)前言《广东科学中心展项工程规范》分为七个部分：----第1部分：展品展项设计规范；——第2部分：展品展项制造规范；——第3部分：展品展项安装调试规范；——第4部分：展品展项验收规范；——第5部分：布展设计规范；——第6部分：布展施工及验收规范；——第7部分：共用材料、设备编码规范。

**科学中心展项工程规范第6部分：布展施工及验收规范2005-12-XX发布 2005-12-XX实施**科学中心筹建办公室发布目次前言I引言II1 范围12 规范性引用文件13 施工及验收程序14 施工要求15 施工工程的配合35.1 与建筑安装的配合35.2 与展项安装的配合36 控制与管理46.1 人员体系46.2 质量控制46.3 进度控制46.4 投资控制47 验收资料规定57.1 竣工图57.2 主要材料、设备资料57.3 施工过程的自检和交接记录57.4 质量事故及其处理的文件57.5 其他有关资料68 验收要求68.1 质量验收范围划分68.2 验收组织68.3 验收手续68.4 验收内容78.5 验收质量评价109 资料交接存档109.1 资料准备109.2 资料管理要求109.3 资料移交10参考文献11前言《**科学中心展项工程规范》分为七个部分：——第1部分：展项设计规范；——第2部分：展项制造规范；——第3部分：展项安装调试规范；——第4部分：展项验收规范；——第5部分：布展设计规范；——第6部分：布展施工及验收规范；——第7部分：共用材料、设备编码规范.本部分为《**科学中心展项工程规范》的第6部分.本部分由**科学中心筹建办公室提出.本部分起草单位：**科学中心筹建办公室、**宏达工程顾问**.本部分于2005年12月首次发布.引言**科学中心是**省委、省政府为"弘扬科学精神、普及科学知识、传播科学思想和科学方法",实施"科教兴粤"战略而投入巨资兴建的大型公益性科普教育基地.目标是建成富有科学内涵、时代精神、**特色的,经得起历史检验的,达到国内领先、国际一流水平的标志性科技馆.科技馆的布展与展馆内的展项有着密不可分的联系,与一般的建筑装饰以及展览会的展示有明显的区别.由于国家和相关行业至今尚未制定有关标准,为了使**科学中心布展效果达到建设目标要求,使展项工程建设更科学、更规范,保证依计划高质高效完成,特制定本规范.第6部分：布展施工及验收规范1 范围本部分规范规定了**科学中心布展施工及验收程序、施工要求、施工过程的控制与管理方法、验收要求等,并对验收资料内容和管理进行了规定.本部分适用于**科学中心常设展馆展示布展的施工及验收.布展施工及验收除应按本规范执行外,尚应符合国家、行业和地方现行有关强制性标准、规范.2 规范性引用文件以下文件中的条款通过本部分的引用而成为本部分的条款.凡是注日期的引用文件,其随后所有的修改单<不包括勘误的内容>或修订版均不适用于本部分,然而,鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本.凡是不注日期的引用文件,其最新版本适用于本部分.GB520222 建筑内部装修设计防火规范GB50325-2001 民用建筑工程室内环境污染控制规范GB50204-2002 混凝土结构工程施工及验收规范GB50018-2002 冷弯薄壁型钢结构技术规范GB50209-2002 建筑地面工程施工质量验收规范GB50210-2001 建筑装修工程质量验收规范GB50303-2002 建筑电气工程施工质量验收规范GB50242-2002 建筑给排水及采暖工程施工质量验收规范GB 50057-2000 建筑物防雷设计规范GB50243-2002 通风与空调工程施工质量验收规范GB 11737-1989 居住区大气中苯甲苯和二甲苯卫生检验标准方法-气相色谱法GB/T 18204.25-2000 公共场所空气中氨测定方法GB/T 18204.26-2000 公共场所空气中甲醛测定方法GB/T 50269-1997 地基动力测试规范3施工及验收程序4施工要求4.1 工艺和技术承建展项工程施工企业应具备相应的资质,建立质量管理体系,针对承建布展设计文件编制施工组织方案,因施工原因所造成的质量问题应由施工单位负责.展项施工企业必须按合同设计和技术交底要求施工或保证建筑物的结构安全和主要使用功能；当施工时发现设计有不合理之外,应及时提出修改建议,并经设计变更批准后方可按变更后的设计施工,不得随意改动设计图.展项工程布展装饰的防火,抗震安全严格按设计要求,设计无要求时,应参照<3.1.1>条要求.布展装饰施工所使用材料的品种、规格和质量应符合设计和现行的国家标准的规定,严禁使用国家明令淘汰的材料.布展装饰工程所用材料的燃烧性能应符合现行国家标准《建筑内部装修设计防火规范》<GB520222>,尚应符合《民用建筑工程室内环境污染控制规范》<GB50325-2001>等国家现行规定.布展装修施工应选用低毒性、低污染的装饰装修材料,其污染物浓度限值按本规范<第4.1.5>条规定.积极使用防火材料.所有材料进场时对品种、规格、外观和尺寸进行验收,其材料包装应完好,技术资料应齐全<含中文>及相关性能的检验报告；进口的设备材料必须经过商检局检验合格并出具商检合格证明,需要进行复检的材料种类项目应符合本规范要求.同一厂家,同一产品,同一类型的进场材料应至少抽取一组样品进行复检,如合同有约按合同执行.当国家规定或设计规范及合同约定要求对材料进行见证取样检测时,或对材料的质量发生争议时,应进行见证取样检测,积极使用新材料、新技术、新工艺、新方法.4．2 布展施工所使用的材料在运输、储存和施工过程中,必须采取有效保护措施防止损坏,其它工种的成品或半成品和变质污染环境.材料的保护膜应在工程竣工时拆除.布展施工中现场配制、制作加工材料所需介质如：油漆、粘剂等应按设计要求或产品说明书配制,同时应配合满足施工需要的配套机具及检测仪器,其精度等级不应低于法规计量的规定.布展工程施工质量应按本规范<3.1.3条>规定,由于违反设计文件和本规范的规定施工造成的损失按<第3.1.2条>规定承担其责任.施工布展中,严禁违反设计文件擅自改动建筑主体,承重结构或主要使用功能,严禁未经设计确认和有关部门的批准擅自拆改水、电、气、通讯等配套设施.施工单位应遵守有关环境保护的法律、法规,并应采取有效措施控制施工现场的各种粉尘、废弃物、噪声、振动等对周围环境造成的污染和危害.布展工程应在基础或基层的质量验收合格后施工,当施工安装工序中有恒温、恒湿、防火、防震、防尘或辐射要求和气象条件不适应时应采取相应措施.施工过程中,采用大构件利用建筑结构作为起吊、搬运的承力点时,应对结构的承载力进行核算,经相关设计单位同意,方可利用.布展工程进场开箱检查和保管的各类材料成品、半成品构配件及专用工具应在建设单位有关人员参加下,按如下项目进行检查,并作记录：<1>箱号、箱数以及包装情况<2>材料<含设备成品、半成品>名称、型号和规格.<3>装箱清单、设备技术文件、资料及专用工具.<4>设备有无缺损件,表面有无损坏、变形、锈蚀等.<5>其它需要记录的情况.布展设施的基础的位置、几何尺寸和质量要求,应符合设计和现行国家标准《混凝土结构工程施工及验收规范》<GB50204-2002>、《冷弯薄壁型钢结构技术规范》<GB50018-2002>、《建筑地面工程施工质量验收规范》<GB50209-2002>、《建设防雷设计规范》<GB50057-941>、《地基动力测试规范》<GB/T50269-97>并应有验收资料或隐蔽记录.布展的固定部位应根据结构、楼板形式几何尺寸的具体要求,预埋、预制螺栓,基础保证质量的有效措施.4.3 布展设施造型施工就位应按已审定的设计施工图和有关建筑物的轴线或边缘线以及标高线,划定布展的基准线,互相有连接衔接或排列关系的布展造型应划定相应的基准线,垂直或平面安装在基础、平台、支架、实际轴线、边缘线的间距、标高应统一,偏差值不超出相应标准的要求.布展施工找正、调平的定位基准面、线或点确定后,基础、平台、支架的找正、调平均应在给定的测量位置上进行检验,复验时亦不得改变原测量的位置和布展的导向面或布展与展品操作面.布展的基础平台、构架、扶手及护栏等木制品、金属、塑料、软包制作、加工、安装工艺应按《建筑装修工程质量验收规范》<GB50210-200>要求施工验评.布展造型内有嵌入展品的应针对实际情况,确定水、电、气接口位置和管线走向.<即：电源线距气、水、数据线平行距离不应小于300mm,交叉距离不应小于100mm>,导线接头应在接线盒内完成,接头牢固,包缠均匀紧密.做好电气接地装置安全措施及蓄电池<组>存放使用. 布展施工中与其有关的电气除应执行本规范规定外尚应符合《建筑电气工程施工质量验收规范》<GB50303-2002>.布展工程中与其有关的给排水、气、油管出入接口部位,安装间距等应按《建筑给排水及采暖工程施工质量验收规范》<GB50242-2002>、《建筑物防雷设计规范》<GB50057-94-2000年版>、《通风与空调工程施工质量验收规范》<GB50243-2002>等相关规范.布展工程的各类装修造型与各类展品组合、衔接应先完成预留、预埋各类管线,具备同设备或工艺生产装置条件.施工面轮翻交叉较多,因此合理安排工序是最佳途径.5施工工程的配合5.1 与建筑安装的配合布展进行装饰装修前应对展馆建筑基层进行处理并达到本规范的要求.布展装饰装修工程施工必须保证展馆建筑物的结构安全和主要使用功能,当涉及主体和承重结构改动或增加荷载时必须由原结构设计单位或具备相应资质的设计单位核查有关原始资料,对既有展馆建筑结构的安全性进行核验确认.展馆建筑工程管道设备等的安装及调试应在布展装饰装修工程施工前完成,当必须同步进行时应在饰面层施工前完成,布展装饰装修工程不得影响管线设备等的使用和维修空间. 布展装饰装修工程施工中严禁违反设计文件擅自改动展馆建筑主体承重结构或主要使用功能,严禁未经设计确认和有关部门批准擅自拆改水暖电燃气通讯等配套设施.展品展项基础放线应按施工图和展馆建筑物的轴线、柱线及标高线划定安装的基准线. 地脚螺栓的坐标和相互尺寸应符合展品展项基础施工图的要求尺寸允许偏差.地脚螺栓与基础受力钢筋、水、电、通风、管线等埋设物不应相碰.地面的饰面层工程施工必须待以下工程施工完成验收合格后,才能进行.<1>需要在地面埋设管线工程施工.<2>对大直径的管线需穿越楼面开孔的施工.<3>需要在地面埋设预埋件的施工.<4>与地面相关展品展项安装基础的施工.<5>封闭小屋、剧场的展项结构基础施工.当墙体或吊顶内的管线可能产生冰冻或结露时应进行防冻或防结露措施.布展装饰装修的电器安装应符合设计要求和国家现行标准的规定严禁不经穿管直接埋设电线,所有电缆线、控制线、连接线不得外露.对布展装饰装修工程中例如:隔墙、封闭小屋、剧场、背景等,待展馆建筑基层的质量验收合格后,可进入现场施工.布展装饰装修工程验收前应将施工现场清理干净.5.2 与展项安装的配合地脚螺栓露出基础部分应垂直设备底座套入地脚螺栓应有调整余量每个地脚螺栓均不得有卡住现象.与灯光、AV有关的展品展项,要待展品展项安装定位后,方可进行灯光、AV的施工.互动展品展项安装定位后,方可进行外包造型施工.陈列式展品的展柜、展台、展板、背景等安装定位后,方可进行灯光、AV的施工.封闭小屋、剧场的展项结构粗装修施工完成后,再进行灯光、AV的施工.图文板、导览板的安装待展品展项安装完成后,再进行安装.展品展项施工过程中应做好展品展项半成品、成品的保护防止污染和损坏.布展装饰装修施工过程中应做好展柜、展台、展板、背景等半成品、成品的保护防止污染和损坏.对地面的饰面层在施工过程中应做好地面的饰面层半成品、成品的保护防止污染和损坏.6 控制与管理6.1 人员体系布展单位受业主委托,对展馆的布展设计、施工进行总包,并接受监理单位及效果指导单位的协调管理.展项监理单位受业主委托,负责布展施工的质量、进度、投资等全部管理工作.效果指导单位受业主委托,负责指导展馆整体环境效果,对其环境、基础设施、展项造型等方面的协调管理.布展施工单位应具备相应的资质,并建立相应的管理体系,由于施工原因造成的质量问题应由施工单位承担责任.施工单位的现场项目经理部应包括项目经理、施工负责人、技术负责人.项目经理由该施工单位法人委托,负责组织协调工作；项目经理负责施工质量与施工进度的总体把握；各类不同的施工人员应具有相应岗位资质.一名受法人委托的项目经理只能担任一项委托施工合同,并要全职为**科学中心项目服务. 施工单位在履行委托施工合同时,应在<建设方或现场>建立项目经理部,该机构应包含机构负责人及专业配套人员,数量满足现场工程需要.该机构在完成委托合同约定工作后撤离. 施工单位应于委托施工合同签订后十五天内将项目经理部及代表机构的人员构成、对项目经理的委托书书面通知建设单位.当需要人员调整或机构撤离现场时需征得建设单位书面同意.施工单位应于委托施工合同签订后十五天内提交布展施工组织设计,报经建设单位审查同意.项目经理应参与工程质量事故的调查、审查和确认工程量变更及质量事故处理报告.代表机构撤离时,项目经理应将完成变更后的竣工图和设计资料整理移交给建设单位.6.2 质量控制布展施工质量除需符合本标准外,尚应符合现行的国家规范,并应满足业主所要求的创意和使用价值.项目经理对施工质量控制由项目经理和施工负责人、技术负责人共同负责.有关布展质量报表需经项目经理和技术负责人共同签名,否则视为无效文件.施工单位应于委托施工合同签订后十五天内将质量控制小组人员组成及有效措施说明,书面通知建设单位.施工单位在施工过程中需定期进行施工检查工作,由施工单位独自进行,可邀请业主代表参加.施工单位应根据施工工作的不同进度,确定提交布展施工的各个阶段接点,每个阶段的需经业主确认后再进行下一阶段的施工工作<文件会签>.6.3 进度控制施工单位在布展工程施工前,针对设计图纸,详细拟定施工总进度计划,及年、季和月的进度计划,报经建设单位审查同意.对每项工作提出具体的要求和目标,并制定具体的措施,保证计划落实.指定实施项目经理和施工负责人审核.项目经理协同施工负责人依据总的施工时间安排施工工作,并确定主要节点的完成时间. 项目经理部要制订劳动力、材料、构配件、设备及施工机具、水、电等生产要素计划,保证施工进度计划的需要.定期召开布展工程施工进度协调会议,解决工程施工过程中相互协调配合问题.6.4 投资控制布展施工以确保质量、安全为前提,推行施工阶段进行投资控制目标值,直至<概>预算造价控制在投资控制目标值以内.编制施工阶段投资控制计划及资金使用计划,及年、季和月的资金使用计划计划.严格控制设计变更、严禁计划外增加项目或擅自提高标准、严格按项目变更控制程序及合同价款调整规定、控制项目变更投资.施工单位应对所选用的材料若有变更,即时向业主提交主要材料的替换材料原因、替换材料型号、数量和其价格情况.加强投资动态跟踪管理,定期进行实际发生投资与计划控制目标投资的比较,发现偏差,提出纠偏措施,定期做好投资分析,预测工作,提交分析报告.7 验收资料规定7.1 竣工图竣工图是真实、准确、完整记录所有各种类型布展工程详细情况的技术图样.完全按施工图施工的,可由施工单位在原图上加盖"竣工图"标志,要有负责人校核和审定人签字.一般性设计变更,可在施工原图上加以修改,载明施工原状,可以不再绘制新图,由施工单位在施工原图上注明修改部分,并将设计变更通知及施工说明附在原图上,修改人签名加盖"竣工图"标志.对较大设计变更,如:结构形式修改,应重新绘制改变后的完全符合施工原状的竣工图.竣工图必须与实际施工情况相符,要有相关负责人签字,校核和审定人签字.7.2 主要材料、设备资料工程项目主要材料清单包括：材料名称、规格、数量、产地、主要性能、单价等.工程项目主要设备清单包括：设备名称、规格、数量、产地、主要性能、单价、备品备件名称与数量等.工程项目主要材料、设备的变更和代用清单、代用说明及主要材料、设备的名称、规格、数量、产地、主要性能、单价等.主要材料、设备的出厂合格证、质量检验报告、产品说明书和入库验收资料.7.3 施工过程的自检和交接记录施工过程的记录资料要求真实、齐全完整、相关人员的签字齐备.1〔布展工程项目各项工序的自检与交接记录.2〔布展施工过程作业活动质量记录资料.3〔布展装饰装修见证点的实施控制过程作业活动质量记录资料.4〔布展装饰装修不合格项的处置记录资料.5〔布展装饰装修隐蔽工程的施工过程记录要求真实.6〔布展装饰装修隐蔽工程在隐蔽前必须进行验收签证记录要求真实、相关人员的签字齐备.7.4 质量事故及其处理的文件工程发生一般质量事故的施工单位,应在监理单位的组织与参与下,尽快进行质量事故的调查,写出调查报告应力求全面、准确、客观.同时要做好：质量事故处理的依据；质量缺陷处理的方案及技术措施；对处理结果的检查、鉴定和验收.工程发生重大质量事故的施工单位应采取必要措施,防止事故扩大并保护好现场,同时向建设单位及相应的主管理部门上报,并于24h内写出书面报告.事故报告应包括以下主要内容：事故发生的单位名称、工程名称、部位、时间、地点、事故概况和初步估计的直接损失,事故发生原因的初步分析,事故发生后采取措施.相关各种资料等.相应级别主管理部门组成事故调查组,编写事故调查报告.事故单位整理编写事故处理报告,以及对处理结果的检查鉴定和验收,事故处理结论资料等.7.5 其他有关资料图纸会审、设计变更、洽商的记录.工程测量、放线记录.按专业质量验收规范规定的抽样检验报告.新材料、新工艺的施工记录.质量管理资料和施工单位操作依据等.各子单位工程验收资料.有施工单位签署的工程保修书.在施工各价段所形成过程文件<含音像资料>等.8 验收要求8.1 质量验收范围划分布展工程质量验收划分为单位<子单位>工程、分部<子分部>工程、分项工程和检验批.单位<子单位>工程可按各花瓣和主题展厅进行划分.分部<子分部>工程可按专业性质、使用功能、施工区域、施工特点、施工程序等进行划分. 分项工程可按主要工种、材料、施工工艺、设备类别等进行划分,由一个或若干个检验批组成.检验批可根据施工及质量控制和专业验收需要按展示主题、施工段等进行划分.质量验收记录应符合国家相关规范.8.2 验收组织布展工程质量的验收均应由施工单位自检合格后填报《报验申请表》提出检验申请.布展工程检验批及分项工程应根据报验申请表由建设单位或监理单位组织施工单位项目专业质量<技术>负责人等进行验收.布展分部工程应由建设单位及监理单位组织施工单位项目负责人和技术、质量负责人等进行验收,当涉及基础、结构等分部工程,设计单位工程项目负责人应同时参加相关分部工程验收,对涉及结构安全和使用功能的重要分部工程应进行抽样检测,隐蔽工程在隐蔽前应由施工单位通知有关单位进行验收,并形成验收文件.布展单位工程完工后,施工单位应自行组织有关人员进行检查评定,进行自验,并对查出的问题全部整改并向建设单位提交工程验收报告.建设单位收到工程验收报告后,应组织初步验收,检查现场是否合格及文件资料是否齐全,找出不足之处,进行整改,确认达到验收的要求后由建设项目主管部门或后建设单位向负责验收的单位或部门提出竣工验收申请报告,负责验收的单位或部门经审查符合验收条件后应及时安排组织验收.验收时通过全面检查和考核,对布展工程的科学性、合理性、合法性做出评价,形成竣工验收报告,填写竣工验收表.单位工程质量验收合格后,建设单位应在规定的时间内将布展工程竣工验收报告和有关文件,报建设行政管理部门备案.8.3 验收手续布展工程应在全部完成并提交验收资料、施工工艺和质量检测文件后进行验收.施工工艺和质量检测文件应包括:<1>布展工程的设计文件、设计变更文件、洽商记录等;<2>环境装饰、安全防护、电气、消防、灯光、音响、线缆等设备及安装材料的产品合格证、出厂检验报告和进场复检报告；<3>各种布展安装结构的强度检验报告；<4>施工技术交底文件；<5>施工工艺记录与施工质量检测记录建设单位应在正式竣工验收日之前十天,向布展施工单位发出《竣工验收通知书》.在建设单位组织有关单位验收完毕并确认布展工程符合竣工标准和总承包合同条款要求后,向施工单位发《竣工验收证明书》.进行布展工程质量评定完毕后办理布展工程档案资料移交手续.办理布展工程移交手续和其他固定资产移交手续,签认交接验收证书.办理布展工程结算签证手续,进入工程保修工作.8.4 验收内容整体环境质量.1室内装饰装修质量检测按照设计和执行GB50210-2001规范的有关规定..2建筑地面工程质量检测按照设计和执行GB50209-2002规范有关规定..3图文版按设计要求进行验收,且内容、位置、大小、色彩与展项及周边环境协调..4展项基础满足展项的安装要求和执行GB50231-98规范有关规定..5环境电磁辐射检测执行《环境电磁波卫生标准》GB9175和《电磁辐射防护规定》GB8702的有关规定..6室内装饰装修环境要配合声场的基本设计要求,应包括隔声处理,现场噪声的降低,声均匀度的实现,声颤动、聚焦、共振、反馈等问题的解决.电气、AV及智能建筑设施检查.1 一般电气设施执行GB50303-2002规范的有关规定,特殊电气设施执行设计要求和厂家规范的有关规定..2展馆内主要区域的照明照度和主要功能区光源的显色指数宜符合布展设计规范的要求. .3综合布线系统执行GB/T 50312-2000《建筑与建筑群综合布线系统工程验收规范》的有关规定..4AV系统质量应符合设计和布展设计规范要求,执行GYJ25-86《厅堂扩声系统的声学特性指标要求》、CBJ232-82《电气装置安装工程施工及验收规范》、SJ2112 《厅堂扩声系统设备互联的优选电气配接值》、CB7401《图象质量主观评价度规定》等国家规范的有关规定..5智能建筑设施执行GB50339-2003《智能建筑工程质量验收规范》.室内环境质量检测<1>工程验收时应检查以下资料：涉及室内环境污染控制的施工图设计文件及工程设计变更文件；建筑材料和装修材料的污染物含量检测报告、材料进场检验记录、复验报告；与室内环境污染控制有关的隐蔽工程验收记录施工记录.<2>工程所用建筑材料和装修材料的类别数量和施工工艺等应符合布展设计要求和GB 50325-2001规范的有关规定.<3>工程验收时必须进行室内环境污染物浓度检测,检测结果应符合布展设计规范及GB 50325-2001规范的有关规定.即规范中控制的室内环境污染物为：氡<222Rn>、甲醛、氨、苯和总挥发性有机物<TVOC>,其浓度限值应符合规范要求.<4>室内空气中甲醛的检测方法应符合国家标准《公共场所空气中甲醛测定方法》GB/T 18204.26-2000的规定.<5>室内空气中苯的检测方法应符合国家标准《居住区大气中苯甲苯和二甲苯卫生检验标准方法-气相色谱法》GB 11737-89的规定.。

深化设计和制作施工具体工作要求1.工作范围展厅环境布展深化设计、施工，展品展项深化设计，展品展项制作，展品展项安装、调试。

2.工作阶段及各阶段的任务2.1 深化设计工作阶段合同签订生效后20天内完成展品及环境布展深化设计并递交采购人审核。

2.2展品展项制作及布展施工中标供应商的深化设计方案经甲方论证审核通过后，在100天内完成展区环境布展设计施工、展品展项设计制作并进场安装调试。

3.展品展项深化设计成果要求3.1设计原则3.1.1展品展项本身要求展示形式的节能、低碳、新颖、创新；3.1.2展品展项与建筑结构的适应性；3.1.3展品展项表现形式与展厅环境艺术的和谐统一；3.1.4展品设计必须遵循初步设计方案、国家相关通用标准和行业规范，遵循防火、环保的原则。

3.2设计内容深化设计的主要任务是完成展品展项功能、科学技术原理、教育活动方案、技术实现手段、展陈方式、活动方式、效果图、施工图，以及展区环境布展装饰效果、施工等的全部设计内容，深化设计的最终结果全部体现在完成图纸及相关文档资料上。

3.2.1设计图纸1）展品展项的三维效果图；2）总成图（总装配图）、部件（零件）图；3）展品展项安装基础图及要求说明；4）展品展项电气框图、原理图、控制信号流程图、接线图、布局图、设备、原（器）件表；5）展品展项相关图文板的内容设计、制作；6）展品展项的AV系统图、接线图及效果要求；7）展品展项灯光的系统图、接线图及效果要求；8）气动系统原理图（须标明阀件型号规格、管线规格、阀件动作顺序）；9）说明牌图纸（须包括说明牌中的中英文文字内容、字号、位置）。

3.2.2文档资料◆展品展项的程序软件，所有软件的协议标准，所有设备与材料的接口标准。

并应为全部软件作备份支持，包括正版软件、完全注释源码，文件名单，目录和操作系统的目录。

◆展品展项需要的公用设施：水、气、电、网络等接口要求资料。

◆展品展项工程所需设备、材料、元器件明细清单（参考“主要材料设备参照品牌目录”进行采购），包含：a材料明细表（包含种类、材质、规格型号、品牌、数量等）；b设备的品牌、技术参数与技术规格、合格证或检验证明；c需要的备品、备件、专用工具。

布展设计技术标准和要求一、布展设计与施工1. 布展的内容纲要与基本要求2．布展的设计科普教育中心布展设计、施工与验收技术要求2.1 设计原则在研究展示主题和内容方案以及展示特定空间的基础上，塑造出能鲜明、准确地表达或烘托主题思想和内容的艺术空间和环境空间的工作。

应遵巡下列原则：2.1.1 整体协调性展馆布展形式与展示内容一致，使主题突出，重点展项鲜明。

同一展馆内不同展馆的风格不强求一致，但相邻展馆过渡自然和谐。

布展色彩、灯光运用合理，既充分体现展项的内涵，激发公众对展项的浓厚兴趣和良好情绪，又给公众创造一个良好的学习科学知识的环境。

2.1.2 布局合理性在符合建筑设计要求前提下，尽量利用建筑空间布局。

在整体布局、结构空间上要处理好展馆、展项、展项个体的关系，做到疏密有序，主次分明。

参观路线要清晰，动静结合，高低潮分布合理。

力求体现共性中有变化、变化中求统一的特点。

2.1.3 科学性和艺术性利用现代各种展示技术，实现功能与目的的统一、内容与形式的统一。

展示格调高雅，造型优美，设计符合人类工效学，在突出科普教育中心展览教育特征的同时，体现科学与艺术的和谐统一。

2.1.4 创意性和特色性在设计展示风格时既要根据展项的内容和展示方式，也要考虑参观的主体。

设计中还要力求体现地方特色和主题特色，不拘一格，形成自身独特的展示风格，不随意模仿。

在展品展项设计上，应力求创意新颖、避免雷同，通过采用形式多样的高新技术的展示手段，深化科普教育，并尽可能做到一组展品反映多个题材或多个展品提升一个题材的意境、深度。

2.1.5 主题性和逻辑性主题不突出或展示内容离散主题是展项建设的一大忌。

展区设置和展项设计应紧扣主题部署和整合，要有清晰的展示主线。

在总体设计、逻辑架构、表现形式上精心构思，使展区设置经纬分明、一气呵成，展项设计众星拱月、互相辉映。

2.1.6 参与性和互动性展品展项的展示方式强调要具有参与性和互动性，能吸引观众的兴趣，寓教于乐，尽量避免设置过多的静态展示。

附件八展品展项设计与制作的执行标准、验收标准、检验程序和方法1. 标准和规范1.1.乙方展品展项的选材、制造、检验、试验及安装调试，应按照合同签订时国际、乙方国家公司和制造厂有效的标准（包括但不限于ISO、DIN、VDE、TUEV、ASTM、GB、JB……等）和规范进行。

如各标准和规范规定不一致时，以最高者为准。

1.2.标准的选用1.2.1. 选用原则1.2.1.1. 展品展项承制过程中，使用的标准和规范次序如下：●国际标准、规范（如ISO，IEC等）。

●国家标准、规范（GB）和进口设备制造国的国家标准。

●部颁标准、规范。

●行业标准、规范。

●地方标准、规范（优先选用广东省规定）。

●制作商使用的标准、规范（企业标准）。

●各类标准要求使用最新版本。

1.2.1.2. 使用企业标准时，必须高于相当的国家标准，且经甲方同意后方可执行。

1.2.2.展品展项承制过程中，凡涉及到环保、消防和安全方面的要求时，应符合国家和广东省的标准和规定。

1.3.展品展项技术标准和规范的提供和批准：乙方在深化设计后一个月内,向甲方提供展品展项使用的上述的国际/国家/行业/企业的标准和规范（包括那些可能使用的其它标准和规范）编号的明细表（按附件八附录一填写），并附使用内容的摘录复印件以及重要部分的参考图纸，一式3份。

甲方在收到乙方提供的标准和规范后15天内，将对乙方能提供的标准和规范的适用性和有效性以书面形式提出意见，乙方必须认真考虑这些意见。

在乙方收到书面意见后15天内，必须认真修改并报甲方批准为止，批准后的标准和规范作为今后展品展项的检验和试验的依据之一，并作为“标准”和“验收”技术文件内容。

合同中如有外商设计中国制造的展品展项，乙方应尽可能按中国现行有效的标准和规范进行设计。

1.4.“功能试验”和“考核内容”的提供和批准:乙方在深化设计并经甲方审批后向甲方提供展品展项“功能试验”和“考核内容”（按附件八附录二填写）一式3份，另须指明每项工作在制造厂内还是在展区现场实施。

科技馆升级改造项目管理实施要点——广东科学中心展馆升级改造项目管理经验总结与分享发表时间：2020-05-09T03:41:31.656Z 来源：《防护工程》2019年25期作者：傅强[导读] 随着国家对科普教育的重视与支持，国内掀起了一场声势浩大的科技馆建设潮。

广州宏达工程顾问集团有限公司 510663摘要：随着国家对科普教育的重视与支持，国内掀起了一场声势浩大的科技馆建设潮。

展馆建成后，经过时光的洗礼及客流的冲击，各种问题接踵而来：展品展示方式及技术日渐落后，展项运维成本逐渐加大，展品展项损坏严重而难以修复，甚至出现展项大面积瘫痪……科技展馆的升级改造的迫切性日渐凸显。

本文结合广东科学中心展馆升级改造项目的管理经验，主要对科技馆升级改造项目管理的实施要点进行阐述与经验总结。

关键词：科技展馆；升级改造；项目管理；实施要点随着国家对科普教育的重视与支持，国内掀起了一场声势浩大的科技馆建设潮。

展馆建成后，经过时光的洗礼及客流的冲击，各种问题接踵而来：展项展示方式及技术日渐落后，展项运维成本逐渐加大，展品展项损坏严重而难以修复，甚至出现展项大面积瘫痪……科技展馆的升级改造的迫切性日渐凸显。

那么，如何对科技馆进行升级改造呢？与新建项目不同，科技展馆升级改造是在原有建筑基础及空间布局上进行重新规划、设计及实施，其改造方式分为“整体改造”及“逐步分区改造”。

无论采用哪种改造方式，其项目建设流程基本相同。

但由于“局部或分区改造”在不影响展馆正常开放的提前下，逐步分区域对展馆项目进行升级改造，其社会经济效益较高，因此成为各科技展馆的首选改造方式。

本文结合了广东科学中心升级改造项目的一些管理经验，对科技馆升级改造实施各阶段的管理经验进行了总结与思考。

一、设计准备阶段设计准备阶段在项目全生命周期中起到承前启后的作用，其主要工作任务是将决策成果转为设计任务文件。

编制好设计任务书对于项目建设非常重要，必须翔实、具体。
