谐振腔的原理及应用1. 什么是谐振腔？谐振腔（Resonant cavity）是一种由金属或其他导电材料制成的封闭空间，用于储存和放大电磁波。
谐振腔可以将特定频率的电磁波在内部反复反射，增强波的能量，从而形成驻波，并将能量传输到相应的装置中。
谐振腔通常由两个或更多的反射面组成，例如金属板、球体或者其他形状。
2. 谐振腔的工作原理谐振腔的工作原理基于在反射面之间来回反射的电磁波。
当电磁波进入谐振腔时，它们会与反射面发生反射，并在腔内形成驻波。
驻波通过波的干涉效果增强了波的幅度，形成高强度的电磁场。
谐振腔中的电磁场可以分为不同的模式，每种模式对应于谐振腔中特定的频率。
这些模式由谐振腔的几何形状和尺寸决定。
例如，对于一个球形谐振腔，最低频率的模式为球壳模式，而对于一个长方体谐振腔，最低频率的模式为长方体模式。
3. 谐振腔的应用谐振腔在许多科学和工程领域中都有广泛的应用。
以下是谐振腔的几个主要应用：3.1 激光器谐振腔是激光器中的重要组成部分。
激光器通过在谐振腔内产生和放大光的驻波，来产生高质量、相干性高的激光光束。
谐振腔可以选择性地增强特定频率的光，并抑制其他频率的光的产生，从而使激光器输出单一波长、窄线宽的光。
3.2 加速器谐振腔在粒子加速器中起着关键作用。
在加速器中，电磁波通过谐振腔与粒子相互作用，给粒子提供加速的能量。
通过调节谐振腔的频率和腔内的电场分布，可以实现对粒子的加速和聚焦。
3.3 通信系统谐振腔在通信系统中也有一定的应用。
例如，在微波通信系统中，谐振腔可以用作滤波器，选择特定频率的信号进行放大和传输，同时抑制其他不需要的频率。
谐振腔还可以用于无线电频率的选择性放大和合成。
3.4 传感器谐振腔还广泛应用于传感器领域，用于检测和测量各种物理量和化学量。
通过改变谐振腔的结构和尺寸，可以实现对不同物理量和化学量的敏感度和选择性。
4. 总结谐振腔是一种能够储存和放大电磁波的封闭空间，通过在反射面之间来回反射的电磁波形成驻波，并将能量传输到相应的装置中。

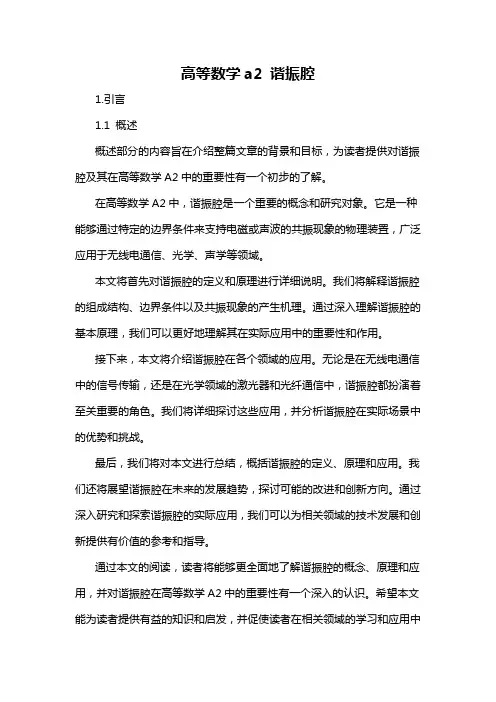

高等数学a2 谐振腔1.引言1.1 概述概述部分的内容旨在介绍整篇文章的背景和目标，为读者提供对谐振腔及其在高等数学A2中的重要性有一个初步的了解。
在高等数学A2中，谐振腔是一个重要的概念和研究对象。
它是一种能够通过特定的边界条件来支持电磁或声波的共振现象的物理装置，广泛应用于无线电通信、光学、声学等领域。
本文将首先对谐振腔的定义和原理进行详细说明。
我们将解释谐振腔的组成结构、边界条件以及共振现象的产生机理。
通过深入理解谐振腔的基本原理，我们可以更好地理解其在实际应用中的重要性和作用。
接下来，本文将介绍谐振腔在各个领域的应用。
无论是在无线电通信中的信号传输，还是在光学领域的激光器和光纤通信中，谐振腔都扮演着至关重要的角色。
我们将详细探讨这些应用，并分析谐振腔在实际场景中的优势和挑战。
最后，我们将对本文进行总结，概括谐振腔的定义、原理和应用。
我们还将展望谐振腔在未来的发展趋势，探讨可能的改进和创新方向。
通过深入研究和探索谐振腔的实际应用，我们可以为相关领域的技术发展和创新提供有价值的参考和指导。
通过本文的阅读，读者将能够更全面地了解谐振腔的概念、原理和应用，并对谐振腔在高等数学A2中的重要性有一个深入的认识。
希望本文能为读者提供有益的知识和启发，并促使读者在相关领域的学习和应用中取得更好的成果。
1.2文章结构文章结构部分的内容可以是以下内容之一：- 本文结构安排：本文分为引言、正文和结论三个部分。
引言部分概述了文章的主题和目的，介绍了谐振腔的概念和应用领域。
正文部分将详细讨论谐振腔的定义和原理，以及谐振腔在实际应用中的作用。
结论部分对全文进行总结，并展望了谐振腔未来的发展方向。
- 引言、正文、结论概述：本文分为引言、正文和结论三个部分。
引言部分概述了谐振腔的定义和原理，并介绍了谐振腔的应用领域。
正文部分将详细探讨谐振腔的定义和原理，以及其在光学、无线电通信等领域的应用。
结论部分对全文进行总结，并指出了谐振腔在科学研究和技术发展中的重要性。

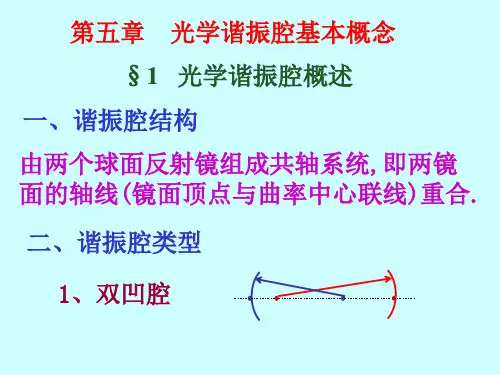

光学谐振腔光学谐振腔是常用激光器的三个主要组成部分之一。
组成：在简单情况下，它是在激活物质两端适当地放置两个反射镜。
目的：就是通过了解谐振腔的特性，来正确设计和使用激光器的谐振腔，使激光器的输出光束特性达到应用的要求。
光学谐振腔的理论：近轴光线处理方法的几何光学理论、波动光学的衍射理论无源腔：又称为非激活腔或被动腔，即无激活介质存在的腔。
有源腔(激活腔或主动胺)：当腔内充有工作介质并设有能源装置后。
一、构成、分类及作用1、谐振腔的构成和分类构成：最简单的光学谐振腔是在激光工作物质两端适当位置放置两个镀高反射膜的反射镜。
与微波腔相比光频腔的主要特点是：侧面敞开没有光学边界，以抑制振荡模式，并且它的轴向尺寸(腔长)远大于振荡波长：L》λ，一般也远大于横向尺寸即反射镜的线度。
因此，这类腔为开放式光学谐振腔，简称开腔。
开式谐振腔是最重要的结构形式----气体激光器、部分固体激光器谐振腔2、激光器中常见的谐振腔的形式1)平行平面镜腔。
由两块相距上、平行放置的平面反射镜构成2)双凹球面镜腔。
由两块相距为L，曲率半径分别为R1和R2的凹球面反射镜构成当R1＝R2＝L时，两凹面镜焦点在腔中心处重合，称为对称共焦球面镜腔；当R1+R2＝L表示两凹面镜曲率中心在腔内重合，称为共心腔。
3)平面—凹面镜腔。
相距为L的一块平面反射镜和一块曲率半径为R的凹面反射镜构成。
当R＝2L时，这种特殊的平凹腔称为半共焦腔4)特殊腔。
如由凸面反射镜构成的双凸腔、平凸腔、凹凸腔等，在某些特殊激光器中，需使用这类谐振腔5)其他形状的3、谐振腔的作用(1) 提供光学正反馈作用谐振腔为腔内光线提供反馈，使光多次通过腔工作物质，不断地被放大，形成往复持续的光频振荡；取决因素：组成腔的两个反射镜面的反射率，反射率越高，反馈能力越强；反射镜的几何形状以及它们之间的组合方式。
上述因素的变化会引起光学反馈作用大小的变化，即引起腔内光束能量损耗的变化。
(2) 对振荡光束的控制作用主要在方向和频率的限制，其功能为：①有效地控制腔内实际振荡的模式数目，使大量的光子集结在少数几个沿轴向、且满足往返一次位相变化为2π的整数倍的光子状态中，提高了光子简并度，从而获得单色性好、方向性好及相干性强的优异辐射光。
吸收型微波同轴谐振腔均衡器的设计与调试摘要：讨论了置于行波管行波管激励端均衡器均衡器的均衡原理；给出了吸收微波同轴谐振腔谐振腔均衡器的结构，设计及其调试。
关键词：微波幅度均衡器同轴谐振腔谐振频率谐振频率功率衰减调试大功率行波管是微波功率组件中的核心组件，要求性能很高。
但是由于大功率行波管的增益波动较大，在等激励输入的情况下，不能使频带内所有点均达到饱和输出，这样会造成输入信号产生谐波和互调分量，或者不能得到较大的输出功率。
因此，需要使用大功率行波管均衡技术，即增加一个微波网络，使其传输特性与行波管的传输特性相补偿，使得行波管的输出功率波动减至最小，这个微波网络就是微波均衡器[1，2]。
本文讨论置于行波管激励端均衡器的均衡原理，图1是均衡器工作示意图，在A点是等激励输入功率，经过均衡器的传输损耗在B点得到行波管需要的理想输入功率，使得行波管每个频点工作在饱和状态，在C点实现行波管在带宽内输出功率波动最小条件下的最大最大输出功率。
1 吸收型微波同轴谐振腔均衡器结构图2是吸收型微波同轴谐振腔均衡器基本单腔子结构。
同轴谐振腔的一端与主传输线相连，另一端是短路活塞，可调节谐振腔腔长，谐振腔内是可调探针插入主传输线，在腔体的外导体侧壁的适当位置置入吸收材料制成的衰减螺钉或者金属微调螺钉，构成了同轴谐振腔；通过耦合探针将主传输线的能量耦合入谐振腔，改变谐振腔腔长及可调探针插入深度调节谐振腔的谐振频率，调整衰减螺钉的插入深度可以吸收部分能量，形成损耗，获得与行波管相匹配的最佳输入功率，同时可改变谐振腔的Q值。
另外，微调螺钉或衰减螺钉也会使谐振频率产生微量偏移。
由于单子结构带宽和吸收衰减幅度的有限性，为了能在较宽频带内实现对大功率行波管的高精度均衡，必须采用多级子结构级联的形式[3]。
2 吸收型同轴微波幅度均衡器的设计考虑到均衡器功率容量的要求和目标衰减曲线的复杂性，均衡器必须具备功率容量大、衰减可调范围大、调节分辨率高、调节自由度高等特点。
