微波技术与天线哈尔滨工业大学（威海）微波谐振器一．引言在微波领域中，具有储能和选频特性的元件称为微波谐振器，它相当于低频电路中的LC振荡回路，它是一种用途广泛的微波元件。
低频LC振荡回路是一个集中参数系统，随着频率的升高，LC回路出现一系列缺点，主要是，①损耗增加。
这是因为导体损耗、介质损耗及辐射损耗均随频率的升高而增大，从而导致品质因数降低，选频特性变差。
②尺寸变小。
LC回路的谐振频率，可见为了提高必须减少LC数值，回路尺寸相应地需要变小，这将导致回路储能减少，功率容量降低，寄生参量影响变大。
因为这些缺点，所以到分米波段也就不能再用集中参数的谐振回路了。
在分米波段，通常采用双线短截线作谐振回路。
当频率高于1GHz时，这种谐振元件也不能满意地工作了。
为此，在微波波段必须采用空腔谐振器作谐振回路。
实际上，我们可以把空腔谐振器（简称谐振腔）看成是低频LC回路随频率升高时的自然过渡。
图7-1-1表示由LC回路到谐振腔的过渡过程。
为了提高工作频率，就必须减小L 和C，因此就要增加电容器极板间的距离和减少电感线圈的匝数，直至减少到一根直导线。
然后数根导线并接，在极限情况下便得到封闭式的空腔谐振器。
二．微波谐振器的基本参量根据不同用途，微波谐振器的种类也是多种多样。
图7-2-1示出了微波谐振器的几种结构。
(a)为矩形腔，(b)为圆柱腔，(c)为球形腔，(d)为同轴腔，(e)为一端开路同轴腔，(f)为电容加载同轴腔，(g)为带状腔，(h)为微带腔。
在这些图中，省略了谐振器的输入和输出耦合装置，目的是使问题简化。
但在实际谐振器中，必须有输入和输出耦合装置。
微波谐振器的主要参量是谐振波长（谐振频率或、固有品质因数Q0及等效电导G0。
图7-2-1 几种微波谐振器的几何形状1、谐振波长与低频时不同，微波谐振器可以在一系列频率下产生电磁振荡。
电磁振荡的频率称为谐振频率或固有频率，记以。
对应的为谐振波长。
是微波腔体的重要参量之一，它表征微波谐振器的振荡规律，即表示在腔体内产生振荡的条件。

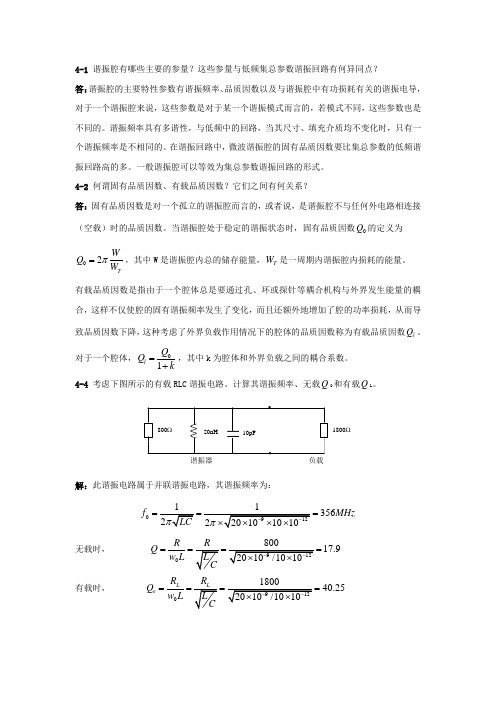

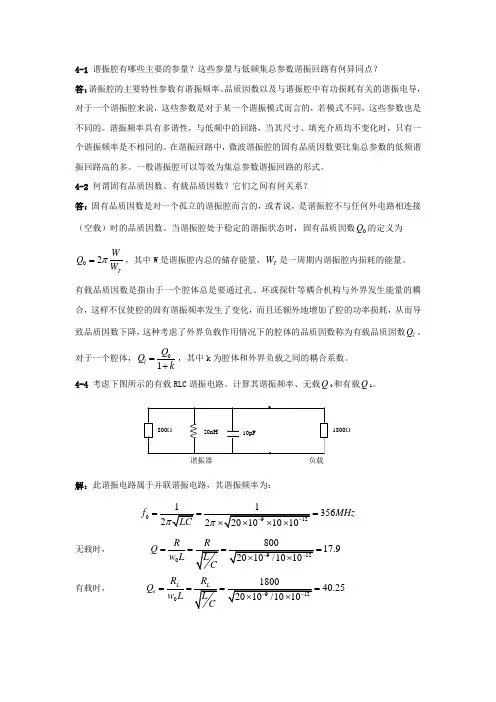

4-1 谐振腔有哪些主要的参量？这些参量与低频集总参数谐振回路有何异同点？答：谐振腔的主要特性参数有谐振频率、品质因数以及与谐振腔中有功损耗有关的谐振电导，对于一个谐振腔来说，这些参数是对于某一个谐振模式而言的，若模式不同，这些参数也是不同的。
谐振频率具有多谐性，与低频中的回路，当其尺寸、填充介质均不变化时，只有一个谐振频率是不相同的。
在谐振回路中，微波谐振腔的固有品质因数要比集总参数的低频谐振回路高的多。
一般谐振腔可以等效为集总参数谐振回路的形式。
4-2 何谓固有品质因数、有载品质因数？它们之间有何关系？答：固有品质因数是对一个孤立的谐振腔而言的，或者说，是谐振腔不与任何外电路相连接（空载）时的品质因数。
当谐振腔处于稳定的谐振状态时，固有品质因数0Q 的定义为02TWQ W π=，其中W 是谐振腔内总的储存能量，T W 是一周期内谐振腔内损耗的能量。
有载品质因数是指由于一个腔体总是要通过孔、环或探针等耦合机构与外界发生能量的耦合，这样不仅使腔的固有谐振频率发生了变化，而且还额外地增加了腔的功率损耗，从而导致品质因数下降，这种考虑了外界负载作用情况下的腔体的品质因数称为有载品质因数l Q 。
对于一个腔体，01l Q Q k=+，其中k 为腔体和外界负载之间的耦合系数。
4-4 考虑下图所示的有载RLC 谐振电路。
计算其谐振频率、无载Q 0和有载Q L 。
谐振器负载1800Ω解：此谐振电路属于并联谐振电路，其谐振频率为：0356f MHz ===无载时，017.9R Q w L====有载时，040.25L e R Q w L ====根据有载和无载的关系式111L e Q Q Q=+得： 1112.5111140.2517.9L e Q Q Q===++4-5 有一空气填充的矩形谐振腔。
假定x 、y 、z 方向上的边长分别为a 、b 、l 。
试求下列情形的振荡主模及谐振频率：（1）a b l >>；（2）a l b >>；（3）l a b >>；（4）a b l ==。
微波谐振腔的原理及设计微波谐振腔是一种用于产生或探测微波信号的装置，它是微波技术中非常重要的组成部分。
本文将从原理和设计两个方面介绍微波谐振腔。
一、原理微波谐振腔的原理基于谐振现象，即当微波信号的频率与腔体的固有频率相等时，能量在腔体内部得到最大的传输和储存。
谐振腔通常采用金属腔体，其内部光滑的金属壁面能够反射微波信号，使其在腔内来回传播，形成驻波。
当微波信号的波长等于腔体的长度的整数倍时，驻波达到最大值，这就是谐振现象。
微波谐振腔的固有频率取决于腔体的几何形状和尺寸，通常用谐振模式的编号来表示。
常见的谐振模式包括长方形腔、圆柱腔和球形腔等。
不同的谐振模式有不同的场分布和能量分布特性，可以根据具体需求选择合适的谐振模式。
二、设计微波谐振腔的设计是为了满足特定的工作频率和谐振模式。
设计时需要考虑以下几个因素：1. 腔体的几何形状和尺寸：腔体的形状和尺寸直接影响谐振腔的固有频率和谐振模式。
设计时需要根据工作频率和谐振模式选择合适的腔体形状和尺寸。
2. 材料的选择：腔体通常采用导电材料制作，如铜、铝等。
导电材料能够有效地反射微波信号，提高能量的传输效率。
3. 耦合装置：为了将微波信号引入或从腔体中提取出来，需要设计合适的耦合装置。
常用的耦合装置包括波导耦合和同轴耦合等。
4. 电磁屏蔽和泄漏控制：微波谐振腔中的微波信号很强，容易对周围环境产生干扰。
因此，设计时需要考虑电磁屏蔽和泄漏控制，以减小对周围设备和系统的干扰。
5. 调谐和调制：为了满足不同应用需求，有时需要对微波谐振腔进行调谐和调制。
常用的调谐和调制方法包括机械调谐、电子调谐和压控调制等。
微波谐振腔的设计需要综合考虑上述因素，以实现对微波信号的高效产生和探测。
设计合理的微波谐振腔可以提高微波系统的性能和稳定性，广泛应用于通信、雷达、卫星导航等领域。
总结起来，微波谐振腔是一种基于谐振现象的装置，通过选择合适的谐振模式和设计合理的腔体结构，可以实现对微波信号的高效产生和探测。
谐振腔的原理及应用1. 什么是谐振腔？谐振腔（Resonant cavity）是一种由金属或其他导电材料制成的封闭空间，用于储存和放大电磁波。
谐振腔可以将特定频率的电磁波在内部反复反射，增强波的能量，从而形成驻波，并将能量传输到相应的装置中。
谐振腔通常由两个或更多的反射面组成，例如金属板、球体或者其他形状。
2. 谐振腔的工作原理谐振腔的工作原理基于在反射面之间来回反射的电磁波。
当电磁波进入谐振腔时，它们会与反射面发生反射，并在腔内形成驻波。
驻波通过波的干涉效果增强了波的幅度，形成高强度的电磁场。
谐振腔中的电磁场可以分为不同的模式，每种模式对应于谐振腔中特定的频率。
这些模式由谐振腔的几何形状和尺寸决定。
例如，对于一个球形谐振腔，最低频率的模式为球壳模式，而对于一个长方体谐振腔，最低频率的模式为长方体模式。
3. 谐振腔的应用谐振腔在许多科学和工程领域中都有广泛的应用。
以下是谐振腔的几个主要应用：3.1 激光器谐振腔是激光器中的重要组成部分。
激光器通过在谐振腔内产生和放大光的驻波，来产生高质量、相干性高的激光光束。
谐振腔可以选择性地增强特定频率的光，并抑制其他频率的光的产生，从而使激光器输出单一波长、窄线宽的光。
3.2 加速器谐振腔在粒子加速器中起着关键作用。
在加速器中，电磁波通过谐振腔与粒子相互作用，给粒子提供加速的能量。
通过调节谐振腔的频率和腔内的电场分布，可以实现对粒子的加速和聚焦。
3.3 通信系统谐振腔在通信系统中也有一定的应用。
例如，在微波通信系统中，谐振腔可以用作滤波器，选择特定频率的信号进行放大和传输，同时抑制其他不需要的频率。
谐振腔还可以用于无线电频率的选择性放大和合成。
3.4 传感器谐振腔还广泛应用于传感器领域，用于检测和测量各种物理量和化学量。
通过改变谐振腔的结构和尺寸，可以实现对不同物理量和化学量的敏感度和选择性。
4. 总结谐振腔是一种能够储存和放大电磁波的封闭空间，通过在反射面之间来回反射的电磁波形成驻波，并将能量传输到相应的装置中。
