R、B、T传动轴两端的连接结构如图所示。
知识准备
三、后驱RBR手腕结构
2. 手腕单元传动系统
手腕单元由B/T轴输入组件、B轴 减速摆动组件、T轴中间传动组件、 T轴减速输出组件，4个组件组成。 这四个组件安装在连接体1和摆动体 26中间。
各部分的结构如图所示。
任务实施
学习视频， 完成工作页内容
视频1
工业机器人技术与应用
任务一
项目三 工业机器人的机械系统
机器人手部结构
导入
什么是机器人的手部结构？ 机器人的手部在哪里？
目录
学习目标
知识准备
任务实施
主题讨论
学习目标
学习目标
知识目标
1 前驱RBR手腕结构 2 后驱RBR手腕结构
学习重点
机器人RBR手腕结构
知识准备
一、机器人的基本结构
六自由度机器人的运动关节包括：J1轴（又称腰回转S 轴），J2轴（下臂摆动L轴），J3轴（上臂摆动U轴），J4 轴（手腕回转R轴），J5轴（腕摆动B轴），J6轴（手回转 T轴）。
“前驱”是指B轴和T轴的驱动电机直 接安装在上臂前段的内腔中。
这种结构对于小型机器人，手部负载 较低，采用的驱动电机体积小，重量轻， 布置在上臂前端，不会使上臂的重量增加 很多，又能够缩短传动链，简化结构。
知识准备
二、前驱RBR手腕结构
前驱RBR手腕传动系统由B轴减速摆 动、T轴中间传动、T轴减速输出三个组件 构成，这三个组件可以整体安装、拆卸。
B、T轴驱动电机2、26安装在上臂前 段内腔中,通过同步皮带和同步带轮向后面 传动系统传输动力。件
B轴减速摆动组件由摆动体、输入轴、 输出轴、谐波减速器的刚轮、柔轮、谐波 发生器组成，可整体安装，然后用键和螺 栓将同步带轮固定在输入轴上，即可完成 该组件的安装。

机器人手部结构详解

机器人手部结构详解

可编辑ppt
34
6．喷气式吸盘：
工作原理：
压缩空气进入喷嘴后，利用伯努利效应，当压缩 空气刚进入时，由于喷嘴口逐渐缩小，致使气流 速度逐渐增加。当管路截面收缩到最小处时，气 流速度达到临界速度，然后喷嘴管路的截面逐渐 增加，使与橡胶皮碗相连的吸气口处，造成很高 的气流速度而形成负压。
应用：
在工厂一般都有空压站，喷气式吸盘在工厂得到 广泛的应用。
可编辑ppt
28
电磁吸盘图例:
可编辑ppt
29
3．真空式吸盘：
构成:
由真空泵、电磁阀、电机和吸盘等构成。
工作原理：
形成真空吸附工件：
电机→真空泵→3＃电磁阀左侧→从吸盘5处抽 气
释放工件：
电机、泵停转→大气经6＃口→ 4＃电磁阀左侧 → 3＃电磁阀右侧→送气至吸盘5处
可编辑ppt
30
负压吸盘：真空式、喷气式、挤气式。 磁力吸盘：永磁吸盘、电磁吸盘。
可编辑ppt
22
五、典型结构
可编辑ppt
23
1．机械式手爪结构：
气动驱动手爪：
气缸驱动活塞平移→齿条移动→扇形齿轮摆 动→连杆机构摆动→手爪平动
其它四种机械式手爪机构：
可编辑ppt
24
气动手爪图例：
问题：
1、分析手部的运动。 2、手部作的是什么类型运动？
可编辑ppt
6
末端操作器图例（2）：
可编辑ppt
7
3．手部是一个独立的部件：
工业机器人通常分为三个大的部件： 机身、手臂（含手腕）、手部。手部 对整个机器人完成任务的好坏起着关 键的作用，它直接关系着夹持工件时 的定位精度、夹持力的大小等。
可编辑ppt

机器人腕部结构上课

机器人腕部结构上课

回转油缸直接驱动的单自由度腕部结构
1-定片；2-动片；3-后盖；4-夹紧缸体；5-活塞杆；6-回转缸体；7-前盖；8-指座
3.3 机器人腕部结构
1.1 工业机器人的基本概念
2023/6/29
问题： 手部转轴是与油缸的什么部件相联？
3.3 机器人腕部结构
2023/6/29
2 二自由度手腕
1.1 工业机器人的基本概念 ❖ 结构特点：
17
3.3 机器人腕部结构
2023/6/29
3.3.3
❖ R1R.R1型工手业腕机器人的基本概念
制造简单，润滑条件好，机械效率高，应用较为普遍。
RRR型手腕结构示意图
18
3.3 机器人腕部结构
❖ RRR型手腕
1.1 工业机器人的基本概念
2023/6/29
RRR型手腕结构示意图
RRR型手腕关节远程传动示意图
▪ 腕部关节结构紧凑，尺寸和质量小，但传动设计复杂，传 动刚度也降低了。
16
3.3 机器人腕部结构
3.3.3
2 远1.程1驱工动业机器人的基本概念
2023/6/29
偏转运动 俯仰运动 回转运动
问题：
1、各轴分别实现什么运动？
2、当手腕进行俯仰运动时，能否 同时进行回转运动？
3、三个运动能否同时进行？
齿轮传动回转和俯仰型腕部原理
27
3.3 机器人腕部结构
2023/6/29
2 二自由度手腕
俯仰 1.1 工业机器人的基本概念❖回转运动：
▪ 轴S旋转→锥齿轮副 Z1、Z2→锥齿轮副Z3 、Z4→手腕与锥齿轮 Z4为一体→手腕实现 绕C轴的旋转运动
回转
齿轮传动回转和俯仰型腕部原理

机器人学_第2章_机器人机械结构

机器人学_第2章_机器人机械结构
• 电机M3→两级同步带传动B3、B3′→减速器R3→肘关节摆动 n3
– 肩关节的摆动：
• 电机M2→同步带传动B2→减速器R2→肩关节摆动n2
29
腕部俯仰
关节型机器人传动 系统图：
肘关节摆动
肩关节的摆动
腕部的旋转
30
腕部旋转局部图例：
电机M5→减速器R5→链轮 副 C5→锥齿轮副G5→旋转运动n5
上料道与下料道分 别设在机床的两侧， 双臂能同时动作， 两臂同步沿横梁移 动，缩短辅助时间
b.双臂交叉配置，
两臂轴线交于机床 的中心，两臂交错 伸缩进行上下料， 并同时沿横梁移动
c.双臂交叉配置，
悬伸梁式，横梁长 度较a,b短，双臂位 于横梁的同一侧
5
(2).双臂悬挂式（b）
双臂回转型，双 臂交叉且绕同轴 回转，分别负责 上下料（主要是 盘状零件），只 需一个动力源， 结构紧凑，动作 范围大
第2章 机器人的机械结构
2.1 机身和臂部 2.2 腕部和手部结构 2.3 传动部件设计
1
2.1 机身和臂部
• 一.机身和臂部的作用
• 机身是直接连接支承传动手臂和行走机 构的部件，机身可以是固定的，也可以 是行走式的
• 手臂部件用来支承腕部（关节）和手部 （包括工件和工具），并带动它们在空 间运动
• 远距离传动手腕：
–有时为了保证具有足够大的驱动力，驱动装 置又不能做得足够小，同时也为了减轻手腕 的重量，采用远距离的驱动方式，可以实现 三个自由度的运动。
44
1）液压直接驱动BBR手腕图例：
回转 R
俯仰 B
偏转 B
45
2）. 单回转腕部 结构示例
46
3）双回转油缸驱动手腕

机器人手部设计

机器人手部设计
有一种弹钢琴的表演机器人的手部已经与人手十分 相近，具有多个多关节手指,一个手的自由度达到20余 个，每个自由度独立驱动。目前工业机器人手部的自 由度还比较少，把具备足够驱动力量的多个驱动源和 关节安装在紧凑的手部里是十分困难的。本节主要介 绍和讨论手爪(Gripper)式手部的原理和设计，因为它 具有一定的通用性。而喷漆枪、焊具之类的专用工具 (Specialtooi)是行业性专业工具，不予介绍。
§4-5手部设计
一、概述 工业机器人的手部(Hand)也叫做末端操作器
(End-effector)，它是装在工业机器人手腕上直 接抓握工件或执行作业的部件。人的手有两种 含义：第一种含义是医学上把包括上臂、手腕 在内的整体叫做手；第二种含义是把手掌和手 指部分叫做手。工业机器人的手部接近于第二 种含义。
3.按手指或吸盘数目分 机械手爪可分为：二指手爪、多指手瓜。 机械手爪按手指关节分：单关节手指手爪、多关节手指手爪。 吸盘式手爪按吸盘数目分：单吸盘式手爪、多吸盘式手爪。 图4-49所示为一种三指手爪的外形图，每个手指是独立驱动的。
这种三指手爪与二指手瓜相比可以抓取像立方体、圆柱体、球体 等不同形状的物体。图4-50所示为一种多关节柔性手指手爪，它 的每个手指具有若干个被动式关节(PassivejointS)，每个关节不是 独立驱动。在拉紧夹紧钢丝绳后柔性手指环抱住物体，因此这种 柔性手指手爪对物体形状有一种适应性。但是，这种柔性手指并 不同于各个关节独立驱动的多关节手指。
工业机器人手部的特点：
(1)手部与手腕相连处可拆卸。手部与手腕有机械接 口，也可能有电、气、液接头，当工业机器人作业对 象不同时，可以方便地拆卸和更换手部。
(2)手都是工业机器人末端操作器。它可以像人手那 样具有手指，也可以是不具备手指的手；可以是类人 的手爪，也可以是进行专业作业的工具，比如装在机 器人手腕上的喷漆枪、焊接工具等。

第八讲机器人的腕部结构

第八讲机器人的腕部结构

一、手腕的自由度
1．手腕的自由度 ．
为了使手部能处于空间任意方向，要求 腕部能实现对空间三个坐标轴X、Y、Z 的旋转运动。这便是腕部运动的三个自 由度，分别称为翻转R（Roll）、俯仰P （Pitch）和偏转Y（Yaw）。 并不是所有的手腕都必须具备三个自由 度，而是根据实际使用的工作性能要求 来确定。
直线运动转化为旋转运动
轮系驱动三自由度手腕图例（3）：
偏转运动
油缸1中的活塞左右移动→带动链轮2旋转→锥齿轮副 Z3/Z4→带动花键轴5、6旋转→花键轴6与行星架9连在 一起→带动行星架及手腕作偏转运动
轮系驱动三自由度手腕图例（4）：
附加俯仰运动： 附加俯仰运动：
轴B、轴S不转而T轴回转→齿轮Z23、Z21不转→当行星架 回转时→迫使齿轮Z22 绕齿轮Z21 的过程中自转→经过Z20、 Z16、Z17、Z18实现附加俯仰运动
直接驱动手腕： 直接驱动手腕： 手腕
驱动源直接装在手腕上。这种直接驱动手腕的 关键是能否设计和加工出尺寸小、重量轻而驱 动扭矩大、驱动性能好的驱动电机或液压马达。
远距离传动手腕： 远距离传动手腕： 手腕
有时为了保证具有足够大的驱动力，驱动装置 又不能做得足够小，同时也为了减轻手腕的重 量，采用远距离的驱动方式，可以实现三个自 由度的运动。
轮系驱动二自由度手腕图例（4）
思考题： 思考题：
图中所示的情况，当 S轴不输入，只有B轴 输入时，腕部存在哪 些运动，为什么？
4．轮系驱动的三自由度手腕 ．
结构特点： 结构特点： 特点
该机构为由齿轮、链轮传动实现的偏转、 俯仰和回转三个自由度运动的手腕结构。
直线运动转化为旋转运动
俯仰
轮系驱动三自由度手腕图例（1）：

机器人手部结构详解

机器人手部结构详解




工具：进行作业的专用工具。
工件的定位和夹紧：
F
2．按夹持方式分：

外夹式：

手部与被夹件的外表面相接触。 手部与工件的内表面相接触。

内撑式：


内外夹持式：

手部与工件的内、外表面相接触。
夹持方式图例：
Y
X Z
3．按手爪的运动形式分：

回转型：

当手爪夹紧和松开物体时，手指作回转运动。当 被抓物体的直径大小变化时，需要调整手爪的位 置才能保持物体的中心位置不变。 手指由平行四杆机构传动，当手爪夹紧和松开物 体时，手指姿态不变，作平动。 当手爪夹紧和松开工件时，手指作平移运动，并 保持夹持中心的固定不变，不受工件直径变化的 影响。

应用：

喷气式吸盘图例：
7．挤气式吸盘：

主要构成：

吸盘架、压盖、 密封垫、吸盘

工作原理：
挤气式吸盘工作原理图：
六、手部结构的应用实例
1．平行指手爪机构：

工作原理：
回转动力源1和6 驱动构件2和5顺 时针或逆时针旋 转，通过平行四 边形机构带动手 指3和4作平动， 夹紧或释放工件。
齿轮齿条式手爪重力式手爪滑槽式手爪拨杆杠杆式手爪线圈通电空气间隙的存在线圈产生大的电感和启动电流周围产生磁场通电导体一定会在周围产生磁场吸附工件适用于用铁磁材料做成的工件

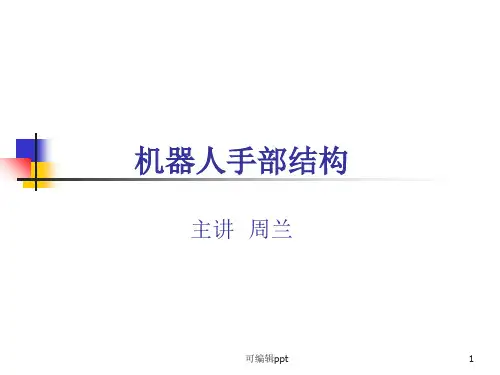

机器人手部结构
主讲 周兰
引言：

工业机器人的手部也叫末端操作器， 它直接装在工业机器人的手腕上用于 夹持工件或让工具按照规定的程序完 成指定的工作。
结构特点：
该吸盘具有一个 球关节，使吸盘 能倾斜自如，适 应工件表面倾角 的变化。

简述机器人手部的特点

简述机器人手部的特点

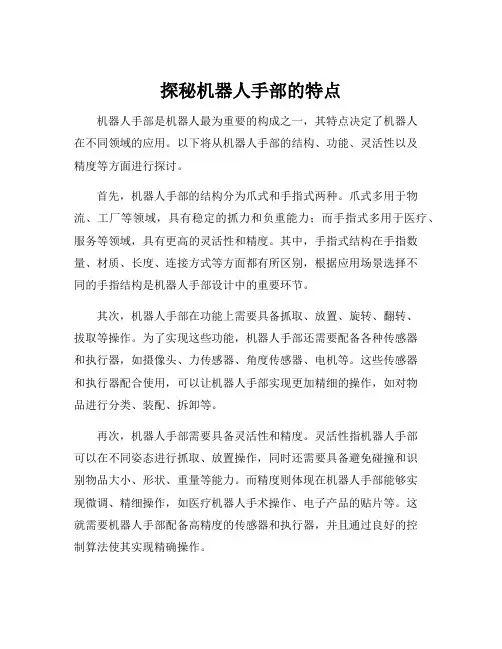

探秘机器人手部的特点

机器人手部是机器人最为重要的构成之一，其特点决定了机器人
在不同领域的应用。

以下将从机器人手部的结构、功能、灵活性以及
精度等方面进行探讨。

首先，机器人手部的结构分为爪式和手指式两种。

爪式多用于物流、工厂等领域，具有稳定的抓力和负重能力；而手指式多用于医疗、服务等领域，具有更高的灵活性和精度。

其中，手指式结构在手指数量、材质、长度、连接方式等方面都有所区别，根据应用场景选择不
同的手指结构是机器人手部设计中的重要环节。

其次，机器人手部在功能上需要具备抓取、放置、旋转、翻转、
拔取等操作。

为了实现这些功能，机器人手部还需要配备各种传感器
和执行器，如摄像头、力传感器、角度传感器、电机等。

这些传感器
和执行器配合使用，可以让机器人手部实现更加精细的操作，如对物
品进行分类、装配、拆卸等。

再次，机器人手部需要具备灵活性和精度。

灵活性指机器人手部
可以在不同姿态进行抓取、放置操作，同时还需要具备避免碰撞和识
别物品大小、形状、重量等能力。

而精度则体现在机器人手部能够实
现微调、精细操作，如医疗机器人手术操作、电子产品的贴片等。

这
就需要机器人手部配备高精度的传感器和执行器，并且通过良好的控
制算法使其实现精确操作。

综上所述，机器人手部的特点决定了机器人在不同领域的应用。

机器人手部的结构、功能、灵活性和精度等因素需要综合考虑，并根据应用场景进行巧妙设计。
