下载文档原格式
1.1 聚合物结构的三个层次近程结构——系指单个大分子链内部一个或几个结构单元的化学结构和立体化学结决定聚合物性能的根本性物质基础，亦是决定远程结构和凝聚态结构的重要因素。
远程结构——系指由数目众多的结构单元组成的单个大分子链的长短及其在空间存在的各种形态（是直链还是有支链？是刚性的还是柔性的？是折叠状，还是螺旋状的？）。
凝聚态结构——系指聚合物在宏观上所表现出的分子凝聚结构类型。
包括非晶态、结晶态、 取向态、液晶态、织态结构，前四个描述是聚合物的堆砌方式，织态为不同聚合物分子链或与添加剂间的结合和堆砌方式，以结晶态和非晶态最常见。
分子链结构是决定聚合物性质最基本、最重要的结构层次。
熔点、密度、溶解性、溶液或熔体的粘度、粘附性能很大程度上取决于分子结构;而凝聚态结构是决定聚合物材料和制品的使用性能，尤其是力学性能的重要因素。
关于化学结构与物理结构的确切划分，普遍认同的是 H.G.Elias 提出的界定原则：化学结构：除非通过化学键的断裂，即同时生成新的化学键才能够产生改变的分子结构。
聚合物结构中所包括的结构单元的组成及其空间构型属于化学结构。
物理结构：将大分子内部、之间或者基团与大分子之间的形态学表述。
取向、结晶和分子链的构象则属于物理结构 1.2 大分子链的近程结构大分子链的近程结构包括结构单元的化学组成，连接方式、结构异构、立体异构、以及共聚物的序列结构等五个主要方面。
1.2.1 结构单元的化学组成结论1：聚合物的近程结构，即结构单元的化学组成和结构是决定其远程结构和凝聚态结构以及聚合物性能最重要的决定性因素。
尼龙-66、PET 、PBT ～缩聚物， PP 、PS 、PMMA 、PB ～加聚物 归纳表中三条主要规律：1）杂链聚合物（多为缩合聚合物）与碳链聚合物（多为加成聚合物）相比较，前者的各项物理性能均优于后者； 2）在碳链聚合物中，侧基带有极性基团的PVC 和带有苯基的PS 的相对密度和熔点均高于非极性和低位阻侧基的PE 和PP ； 3）缩聚物尼龙和涤纶等的相对密度、熔点、强度和使用温度均普遍高于一般加聚物。
1. 氯乙烯聚合时存在头—尾、头-头或尾—尾键接方式，它们被称为：(a) 旋光异构体 (b) 顺序异构体 （c ） 几何异构体 (d ） 无规立构体2． 1，4—丁二烯聚合可以形成顺式和反式两种构型，它们被称为：(a) 旋光异构体 (b) 几何异构体 (c) 间同异构体 （d) 无规立构体3。
下列哪些因素会使聚合物的柔性增加：(a) 结晶 （b) 交联 (c) 主链上引入孤立双键 （d) 形成分子间氢键4. 下列哪个物理量不能描述聚合物分子链的柔性：（a ） 极限特征比 （b ） 均方末端距 (c ） 链段长度 （d ） 熔融指数5. 高分子内旋转受阻程度增加，其均方末端距:（a ） 增加 （b ） 减小 (c ） 不变 （d ） 不能确定6. 如果不考虑键接顺序，线形聚异戊二烯的异构体数为:(a) 6 （b ） 7 (c ） 8 （d) 97. 比较聚丙烯（PP)、聚乙烯（PE ）、聚丙烯腈(PAN ）和聚氯乙烯（PVC ）柔性的大小，正确的顺序是：（a ） PE 〉PP> PAN 〉 PVC （b ） PE 〉PP 〉PVC>PAN（c) PP 〉 PE >PVC 〉PAN (d ） PP 〉 PE 〉 PAN > PVC8. 同一种聚合物样品,下列计算值哪个最大：(a ） 自由结合链的均方末端距 （b) 自由旋转链的均方末端距(c ） 等效自由结合链的均方末端距 （d ） 一样大9．聚合度为1000的PE ，键长为0.154nm ，则其自由结合链的均方末端距为：(a) 23.7 nm 2 (b ） 47.4nm 2 （c) 71。
1 nm 2 (d ） 94。
8 nm 210。
PE 的聚合度扩大10倍,则其自由结合链的均方末端距扩大：(a ） 10倍 （b ） 20倍 （c) 50倍 （d) 100倍11。
PE 自由结合链的根均方末端距扩大10倍，则聚合度需扩大：(a ） 10倍 （b ） 100倍 (c ） 50倍 (d) 20倍三、判断题：1. 聚合物和其它物质一样存在固态、液态和气态。

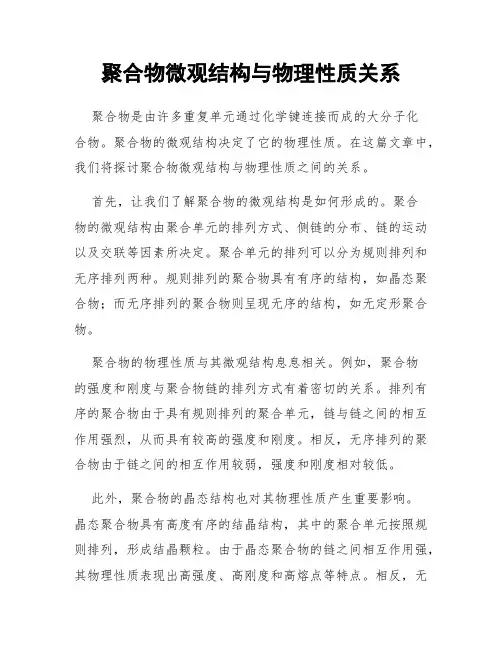

聚合物微观结构与物理性质关系聚合物是由许多重复单元通过化学键连接而成的大分子化合物。
聚合物的微观结构决定了它的物理性质。
在这篇文章中，我们将探讨聚合物微观结构与物理性质之间的关系。
首先，让我们了解聚合物的微观结构是如何形成的。
聚合物的微观结构由聚合单元的排列方式、侧链的分布、链的运动以及交联等因素所决定。
聚合单元的排列可以分为规则排列和无序排列两种。
规则排列的聚合物具有有序的结构，如晶态聚合物；而无序排列的聚合物则呈现无序的结构，如无定形聚合物。
聚合物的物理性质与其微观结构息息相关。
例如，聚合物的强度和刚度与聚合物链的排列方式有着密切的关系。
排列有序的聚合物由于具有规则排列的聚合单元，链与链之间的相互作用强烈，从而具有较高的强度和刚度。
相反，无序排列的聚合物由于链之间的相互作用较弱，强度和刚度相对较低。
此外，聚合物的晶态结构也对其物理性质产生重要影响。
晶态聚合物具有高度有序的结晶结构，其中的聚合单元按照规则排列，形成结晶颗粒。
由于晶态聚合物的链之间相互作用强，其物理性质表现出高强度、高刚度和高熔点等特点。
相反，无定形聚合物由于缺乏有序排列，链之间的相互作用较弱，其物理性质一般表现为低强度、低刚度和低熔点等特点。
与聚合单元的排列方式相关的因素还包括侧链的分布。
侧链是连在聚合物主链上的分支结构，可以影响聚合物的可塑性、应变能力和疏水性等特性。
当侧链与主链之间的键长较短时，侧链可以增加聚合物的可塑性和应变能力，从而增加聚合物的柔韧性。
相反，当侧链与主链之间的键长较长时，侧链会减弱主链的运动性能，使聚合物变得更加刚硬和脆弱。
聚合物链的运动性质也对聚合物的物理性质产生影响。
在无序排列的聚合物中，链与链之间的移动是重要的因素之一。
聚合物链的运动性质取决于链的长度和交叉点的分布。
较短的链具有较高的运动能力，因此聚合物呈现出高流动性和高伸展性。
相反，较长的链由于其较高的链段密度，链之间的相互作用较强，聚合物的运动性受限，导致聚合物的流动性和伸展性较低。
实验六偏光显微镜研究聚合物的晶态结构用偏光显微镜研究聚合物的结晶形态是目前实验室中较为简便而实用的方法。
众所周知，随着结晶条件的不用，聚合物的结晶可以具有不同的形态，如：单晶、树枝晶、球晶、纤维晶及伸直链晶体等。
在从浓溶液中析出或熔体冷却结晶时，聚合物倾向于生成这种比单晶复杂的多晶聚集体，通常呈球形，故称为“球晶”。
球晶可以长得很大。
对于几微米以上的球晶，用普通的偏光显微镜就可以进行观察；对小于几微米的球晶，则用电子显微镜或小角激光光散射法进行研究。
聚合物制品的实际使用性能（如光学透明性、冲击强度等）与材料内部的结晶形态，晶粒大小及完善程度有着密切的联系，因此，对聚合物结晶形态等的研究具有重要的理论和实际意义。
一、目的要求1．了解偏光显微镜的结构及使用方法。
2．观察聚合物的结晶形态，估算聚丙烯球晶大小。
二、基本原理球晶的基本结构单元具有折叠链结构的片晶（晶片厚度在10mm左右）。
许多这样的晶片从一个中心（晶核）向四面八方生长，发展成为一个球状聚集体。
根据振动的特点不同，光有自然光和偏振光之分。
自然光的光振动（电场强度E的振动）均匀地分布在垂直于光波传播方向的平面内如图6-1所示；自然光经过反射、折射、双折射或选择吸收等作用后，可以转变为只在一个固定方向上振动的光波。
这种光称为平面偏光，或偏振光如图6-1（2）所示。
偏振光振动方向与传播方向所构成的平面叫做振动面。
如果沿着同一方向有两个具有相同波长并在同一振动平面内的光传播，则二者相互起作用而发生干涉。
由起偏振物质产生的偏振光的振动方向，称为该物质的偏振轴，偏振轴并不是单独一条直线，而是表示一种方向。
如图6-1（2）所示。
自然光经过第一偏振片后，变成图6-1偏振光，如果第二个偏振片的偏振轴与第一片平行，则偏振光能继续透过第二个偏振片；如果将其中任意一片偏振片的偏振轴旋转90°，使它们的偏振轴相互垂直。
这样的组合，便变成光的不透明体，这时两偏振片处于正交。
第二章2.1聚合物的晶态和非晶态结构2.1.1内聚能密度例2－1 根据高聚物的分子结构和分子间作用能，定性地讨论表2-3中所列各高聚物的性能。
表2-3线形高聚物的内聚能密度高聚物内聚能密度兆焦/米3 卡/厘米3聚乙烯259 62聚异丁烯272 65天然橡胶280 67聚丁二烯276 66丁苯橡胶276 66聚苯乙烯305 73高聚物内聚能密度兆焦/米3 卡/厘米3聚甲基丙烯酸甲酯347 83聚醋酸乙烯酯368 88聚氯乙烯381 91聚对苯二甲酸乙二酯477 114尼龙66 774 185聚丙烯腈992 237解：（1）聚乙烯、聚异丁烯、天然橡胶、聚丁二烯和丁苯橡胶都有较好的柔顺性，它们适合于用作弹性体。
其中聚乙烯由于结构高度对称性，太易于结晶，从而实际上只能用作塑料，但从纯C－C单键的结构来说本来应当有很好的柔顺性，理应是个橡胶。
（2）聚苯乙烯、聚甲基丙烯酸甲酯、聚醋酸乙烯酯和聚氯乙烯的柔顺性适中，适合用作塑料。
（3）聚对苯二甲酸乙二酯、尼龙66和聚丙烯腈的分子间作用力大，柔顺性较差，刚性和强度较大，宜作纤维。
可见一般规律是内聚能密度<70卡/厘米3的为橡胶；内聚能密度70～100的为塑料；>100的为纤维。
2.1.2 比容、密度、结晶度例2－2 由文献查得涤纶树脂的密度ρc=1.50×103kg·m-3，和ρa=1.335×103kg·m-3，内聚能ΔΕ=66.67kJ·mol-1(单元)．今有一块1.42×2.96×0.51×10-6m3的涤纶试样，重量为2.92×10-3kg，试由以上数据计算：(1)涤纶树脂试样的密度和结晶度；(2)涤纶树脂的内聚能密度．解(l) 密度结晶度或(2) 内聚能密度文献值CED＝476(J·cm-3)例2－3 试从等规聚丙烯结晶（α型）的晶胞参数出发，计算完全结晶聚丙烯的比容和密度。
