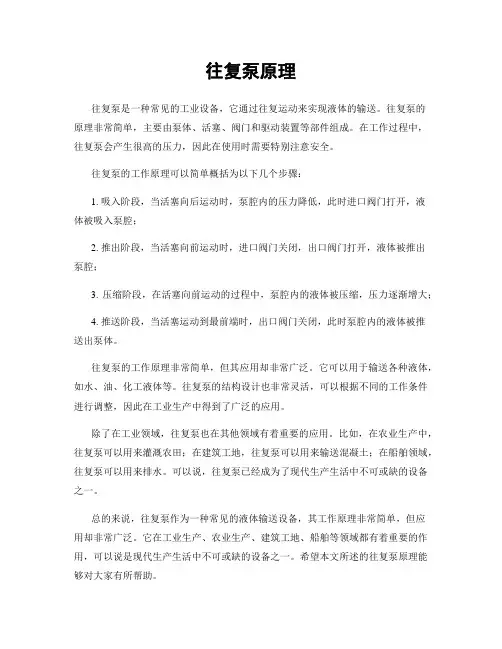

往复泵原理
往复泵是一种常见的工业设备，它通过往复运动来实现液体的输送。
往复泵的
原理非常简单，主要由泵体、活塞、阀门和驱动装置等部件组成。
在工作过程中，往复泵会产生很高的压力，因此在使用时需要特别注意安全。
往复泵的工作原理可以简单概括为以下几个步骤：
1. 吸入阶段，当活塞向后运动时，泵腔内的压力降低，此时进口阀门打开，液
体被吸入泵腔；
2. 推出阶段，当活塞向前运动时，进口阀门关闭，出口阀门打开，液体被推出
泵腔；
3. 压缩阶段，在活塞向前运动的过程中，泵腔内的液体被压缩，压力逐渐增大；
4. 推送阶段，当活塞运动到最前端时，出口阀门关闭，此时泵腔内的液体被推
送出泵体。
往复泵的工作原理非常简单，但其应用却非常广泛。
它可以用于输送各种液体，如水、油、化工液体等。
往复泵的结构设计也非常灵活，可以根据不同的工作条件进行调整，因此在工业生产中得到了广泛的应用。
除了在工业领域，往复泵也在其他领域有着重要的应用。
比如，在农业生产中，往复泵可以用来灌溉农田；在建筑工地，往复泵可以用来输送混凝土；在船舶领域，往复泵可以用来排水。
可以说，往复泵已经成为了现代生产生活中不可或缺的设备之一。
总的来说，往复泵作为一种常见的液体输送设备，其工作原理非常简单，但应
用却非常广泛。
它在工业生产、农业生产、建筑工地、船舶等领域都有着重要的作用，可以说是现代生产生活中不可或缺的设备之一。
希望本文所述的往复泵原理能够对大家有所帮助。

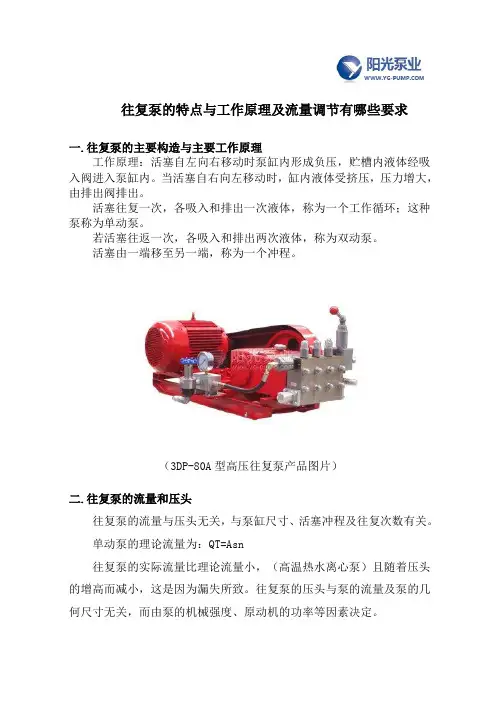

往复泵的特点与工作原理及流量调节有哪些要求一.往复泵的主要构造与主要工作原理工作原理：活塞自左向右移动时泵缸内形成负压，贮槽内液体经吸入阀进入泵缸内。
当活塞自右向左移动时，缸内液体受挤压，压力增大，由排出阀排出。
活塞往复一次，各吸入和排出一次液体，称为一个工作循环；这种泵称为单动泵。
若活塞往返一次，各吸入和排出两次液体，称为双动泵。
活塞由一端移至另一端，称为一个冲程。
（3DP-80A型高压往复泵产品图片）二.往复泵的流量和压头往复泵的流量与压头无关，与泵缸尺寸、活塞冲程及往复次数有关。
单动泵的理论流量为：QT=Asn往复泵的实际流量比理论流量小，（高温热水离心泵）且随着压头的增高而减小，这是因为漏失所致。
往复泵的压头与泵的流量及泵的几何尺寸无关，而由泵的机械强度、原动机的功率等因素决定。
三.往复泵的安装高度和流量调节往复泵启动时不需灌人液体，因往复泵有自吸能力，但其吸上真空高度亦随泵安装地区的大气压力、液体的性质和温度而变化，故往复泵的安装高度也有一定限制。
往复泵的流量不能用排出管路上的阀门来调节，而应采用旁路管或改变活塞的往复次数、改变活塞的冲程来实现。
往复泵启动前必须将排出管路中的阀门打开，往复泵的活塞由连杆曲轴与原动机相连。
（恒温泵）原动机可用电机，亦可用蒸汽机。
往复泵适用于高压头、小流量、高粘度液体的输送，但不宜于输送腐蚀性液体。
有时由蒸汽机直接带动，输送易燃、易爆的液体。
四.往复泵的主要特点是：①效率高而且高效区宽。
②能达到很高压力，压力变化几乎不影响流量，因而能提供恒定的流量。
③具有自吸能力，可输送液、气混合物，特殊设计的还能输送泥浆、混凝土等。
④流量和压力有较大的脉动，特别是单作用泵，由于活塞运动的加速度和液体排出的间断性，脉动更大。
通常需要在排出管路上(有时还在吸入管路上)设置空气室使流量比较均匀。
采用双作用泵和多缸泵还可显着地改善流量的不均匀性。
⑤速度低，尺寸大，结构较离心泵复杂，需要有专门的泵阀，制造成本和安装费用都较高。
往复泵的工作原理一、往复泵的构造和工作原理往复泵的活塞由连杆曲轴与原动机相连。
原动机可用电机，柴油机;或液压马达,亦可用蒸汽机两点结论:1.液缸体(泵头)和吸入管路必须严格密封,不得漏气,否则泵不能正常吸水;2.由于往复泵是依靠大气压力与液缸体内压力表差吸水,往复泵的吸水高度理论上不能超过十米.往复泵启动时不需灌入液体，因往复泵有自吸能力，但其吸上真空高度亦随泵安装地区的大气压力、液体的性质和温度而变化，故往复泵的安装高度也有一定限制。
二、往复泵的主要性能参数:1.流量:理论流量: 当曲轴以不变的角速度旋转时,活塞(柱塞)是作往复变速运动的,所以泵的流量也是随时间变化的.但对使用者来说,往往要知道在一定时间内所输送液体的体积.因此就需要研究往复泵的理论平均流量,在不计泵内任何容积损失,泵在单位时间内排出的液体的容积称为泵的理论平均流量,简称理论流量;单作用泵: Q t=ASnZ双作用泵: Q t=ASnZ(1+K)式中::Q t----泵的理论流量(l/min);A----活塞(柱塞)的截面积;(dm2); A=πD2/4;(D---活塞(柱塞)直径(dm));S----行程(dm);n----泵速(min-1);Z----缸数;k----系数; k=1-Ar/A=1-(Dr/D)2;实际流量:实际上泵所排出液体的体积要比理论上计算出来的要小;往复泵在单位时间内所排出液体的量称为实际流量;Q=ηv Q t式中: ηv----- 容积效率;往复泵的流量与压力无关，与缸套尺寸、活塞冲程及往复次数有关2.排出压力:往复泵的排出压力是指泵出口处液体的压力p2(表压),单位为帕.(1Pa=1 N/m2);在样本或铭牌中标示的排出压力是指该泵所允许的最大排出压力,称额定排出压力.3.功率及效率:有效功率:单位时间内,通过泵的液体所获得的能量.称为有效功率.(水功率) N e=PQ/60 (Kw)式中: P-----泵的排出压力(MPa)Q------泵的实际流量(l/min)输入功率:动力机传递给泵输入轴上的功率.称为泵的输入功率.(轴功率)N= N e/η(Kw);式中: η----泵的总效率;配套功率:指驱动泵原动机的功率N P;N P=k m N/ηP (Kw);式中: k m-------功率储备系数(k m=1.05-1.5)ηP-------原动机的效率;4.泵的总效率: 有效功率N e与轴功率N之比η= N e/N=ηvηhηm式中: ηv-------泵的容积效率ηh------ 泵的水力效率;ηm-------泵的机械效率;三、往复泵工作特点:1. 瞬时流量是脉动的;2. 平均流量是恒定的;往复泵的流量不能用排出管路上的阀门来调节，而应采用旁路管或改变活塞的往复次数、改变活塞的冲程来实现。
