往复泵的工作原理

往复泵工作原理复泵是一种常用的工业设备，其工作原理是利用两个或多个泵组合工作，通过复合的方式提高流体的压力或流量。

复泵通常由两个或多个泵组成，每个泵都有自己的进口和出口。

在复泵中，这些泵可以是相同的，也可以是不同的，根据实际需要进行组合。

复泵的工作原理可以通过以下几个方面来解释：1. 并联工作原理。

在复泵中，泵可以并联工作，即多个泵同时工作，将其出口连接在一起，从而提高流体的流量。

这种工作原理适用于需要大流量而不需要增加压力的情况，比如输送大量液体或清洗设备等。

2. 串联工作原理。

另一种复泵的工作原理是串联工作，即多个泵依次工作，将其出口和进口依次连接在一起，从而提高流体的压力。

这种工作原理适用于需要增加流体压力而不需要增加流量的情况，比如输送高压液体或用于喷涂涂料等。

3. 复合工作原理。

除了并联和串联工作原理之外，复泵还可以采用并联和串联相结合的复合工作原理。

这种工作原理可以根据实际需要来调整流体的流量和压力，从而更加灵活地应对不同的工作需求。

复泵的工作原理是基于泵的工作原理，即利用泵的机械能将流体压缩或加速，从而实现流体的输送或增压。

在复泵中，多个泵可以协同工作，通过不同的组合方式来实现对流体流量和压力的调节，从而满足不同的工业需求。

除了泵的组合方式之外，复泵的工作原理还与泵的类型、工作原理、结构等密切相关。

不同类型的泵（比如离心泵、柱塞泵、螺杆泵等）在复泵中的应用也会有所不同，需要根据具体情况进行选择和组合。

总之，复泵的工作原理是基于多个泵的组合工作，通过不同的并联、串联或复合方式来实现对流体流量和压力的调节。

这种工作原理可以更加灵活地满足不同工业场合对流体输送和增压的需求，具有广泛的应用前景。

往复泵工作原理
往复泵是一种常见的流体输送和压缩装置，其工作原理如下：
1. 压缩室：往复泵由一个压缩室和一个或多个活塞组成。

活塞与压缩室之间有个阀门，用来控制流体的进出。

2. 吸入过程：当活塞从压缩室的最低点开始上升时，压缩室内的压力降低。

随着活塞的上升，阀门打开，流体从外部进入压缩室。

3. 压缩过程：当活塞下降时，阀门关闭，阻止流体回退。

随着活塞的下降，压缩室内的流体被压缩和推送，使其增加压力。

4. 排出过程：当活塞再次上升时，阀门打开，将压缩室内的流体推向出口管道，完成一次循环。

往复泵通过不断变换压缩室内的体积，实现流体的吸入、压缩和排出。

这种循环不断重复，使得流体能够被连续地输送和压缩。

往复泵的工作原理适用于多种领域，如液体输送、气体压缩、冷冻系统等。

它具有结构简单、可靠性高、耐用等特点，在工业和民用领域得到了广泛应用。

简述往复泵的工作原理
往复泵是靠活塞在气缸内作往复运动来输送液体的，它由泵头、泵体、活塞和气缸等组成。

往复泵的工作原理：往复泵工作时，活塞从气缸的顶部进入，向下运动，当活塞接近下止点时，活塞环关闭，缸体内充满液体，此时，活塞继续下降，在缸体底部与进液口之间形成负压区；当活塞接近上止点时，活塞又回到上止点。

如此不断地重复上述动作。

往复泵的主要特点是：往复泵的工作原理是靠压缩空气从进气口进入气缸内，活塞在气缸内作往复运动来输送液体。

活塞在气缸内运动时，由进液口进入的液体进入气缸后被吸入并从出液口流出。

活塞在气缸内作往复运动时，将缸体内的空气排出并从出液口排出。

往复泵由泵头、泵体、活塞、气缸、进液口和出液口等部分组成。

往复泵有一根与缸体连在一起的轴，并通过轴承连接在电动机上。

驱动轴上的皮带轮带动主轴旋转时，使连杆推动活塞上行并通过气缸与缸体上的进液口相通；当活塞下行时，连杆带动曲轴旋转时使曲轴也下行并通过进液口与缸体上的出液口相通。

—— 1 —1 —。

第章往复泵一、结构与工作原理往复泵由液力端和动力端组成。

液力端直接输送液体，把机械能转换成液体的压力能；动力端将原动机的能量传给液力端。

液力端由液缸、柱塞或活塞、阀、填料函、集合管和缸盖组成。

动力端由曲轴、连杆、十字头、小连杆、轴承和机架组成。

当曲柄逆时针旋转时，柱塞由液缸里向外运动，液缸的容积增大，压力降低，被输送的液体在压力差的作用下克服吸入管和吸入阀等的阻力损失进入到液缸。

当曲柄转过180°以后，柱塞由液缸外向里运动，液体被挤压，液缸内液体压力急剧增加，在这一压力作用下吸入阀关闭而排出阀被打开，液缸内液体在压力差的作用下被送到排出管路中去。

当往复泵的曲柄不停地旋转时，往复泵就不断地吸入和排出液体。

柱塞在泵缸内往复一次只有一次排液的泵，叫单作用泵。

当柱塞两面都起作用，即一面吸入，另一面排出，这时一个往复行程内完成两次吸排过程，其流量约为单作用泵的两倍，称为双作用泵。

二、特点及应用场合1、柱塞泵的特点：1）流量只取决于泵缸几何尺寸、曲轴转速n，而与泵的扬程无关。

因此其不可用排出阀调节流量，只有另找出路。

例如我们厂现应用回流阀调节。

2）只要原动机有足够的功率、填料密封有相应的密封性能、零部件有足够的强度，活塞泵可以随着排出阀开启压力的改变产生任意高的扬程。

例如我厂P201泵出口压力随T201压力而改变。

3）活塞泵在启动时，不同于离心泵而是要开出口阀启动（见泵操作规程）4）自吸性能高；5）由于排出流量脉动造成流量的不均匀，有的需设法减少与控制排出流量和压力脉动，尽量控制流量的稳定。

2、应用场合：往复泵使用于输送压力高、流量小的各种介质，当流量小于100m3/h，排出压力大于10Mpa 时，有较高的效率和良好的运行性能，亦适合输送粘性液体。

另外，计量泵也属于往复式容积泵，计量泵在结构上有柱塞式、隔膜式和波纹管式，其中柱塞式计量泵与往复活塞泵结构基本一样，但计量泵中的曲柄回转半径还可调节，借以控制流量。

第一章往复泵1. 往复泵的作用数一般是指活塞在的排水次数。

A.每秒钟内B.每分钟内C.电动机每转D.曲轴每转2. 往复泵阀箱被吸入阀和排出阀分隔为三层，中层通。

A.吸入管B.排出管C.泵缸D.空气室3. 双缸四作用往复泵漏装一个泵阀，如不计活塞杆体积，理论上流量将。

A.减少1/2B.减少1/4C.减少1/8D.为零提示：往复泵漏装一个泵阀则使用该阀的泵缸工作空间失效。

双缸四作用往复泵共有四个工作空间（每个泵缸的活塞两侧）。

4. 影响往复泵理论流量的因素有。

A.泵的排出压力B.泵的作用次数C.泵的强度D.泵的内漏量5. 电动往复泵排量不均匀的直接原因在于。

A.活塞运动速度不均B.转速太慢C.液体的惯性力大D.活塞作往复运动6. 往复泵的转速不能太高，主要是由于的限制。

A.泵的结构强度B.泵阀工作性能C.泵的输出功率D.允许吸入真空度7. 往复泵转速增加时则。

A.流量增加B.工作压头增加C.功率增加D.A+B+C8. 双缸四作用往复泵如丢失一个泵阀，则少装阀对流量影响最小。

A.吸入B.排出C.为带活塞杆的泵缸空间工作的D.与C相反提示：丢失一个泵阀则使用该阀的工作空间失效，带活塞杆的泵缸工作空间流量相对较小。

9. 往复泵如果反转。

A.不能排液B.吸、排方向不变C.安全阀顶开D.原动机过载提示：如果不考虑润滑问题，往复泵正、反转工作没有什么不同。

10. 下列往复泵中流量最均匀的是泵。

A.单作用B.双作用C.三作用D.双缸四作用11. 往复泵流量（单位为m3/h）估算式是。

（K为泵作用数；A为活塞有效工作面积，单位为m2；S为活塞行程，单位为m；n为曲轴转速，单位为r/min；η是泵的效率；ηv是泵的容积效率）。

A.Q=KASn ηvB.Q=KASnηC.Q=60KASn η D.Q=60KASnηv12. 为保证水泵工作时不发生汽蚀，水泵的吸入压力Ps与泵所输送液体温度下对应的饱和蒸气压力Pv之间的关系必须是。

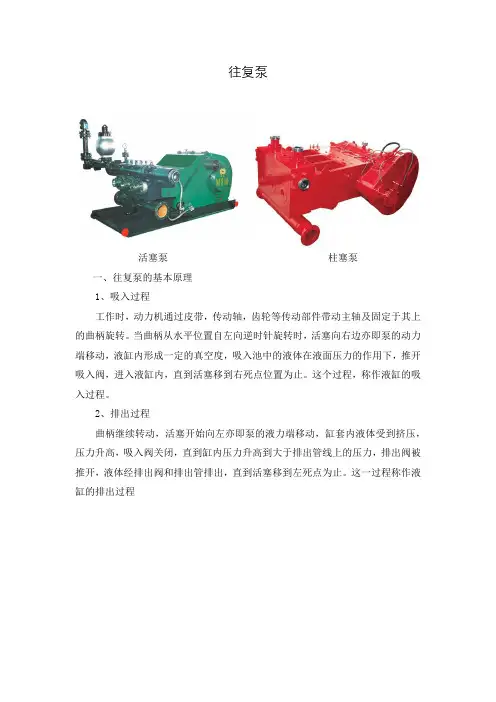

往复泵活塞泵柱塞泵一、往复泵的基本原理1、吸入过程工作时，动力机通过皮带，传动轴，齿轮等传动部件带动主轴及固定于其上的曲柄旋转。

当曲柄从水平位置自左向逆时针旋转时，活塞向右边亦即泵的动力端移动，液缸内形成一定的真空度，吸入池中的液体在液面压力的作用下，推开吸入阀，进入液缸内，直到活塞移到右死点位置为止。

这个过程，称作液缸的吸入过程。

2、排出过程曲柄继续转动，活塞开始向左亦即泵的液力端移动，缸套内液体受到挤压，压力升高，吸入阀关闭，直到缸内压力升高到大于排出管线上的压力，排出阀被推开，液体经排出阀和排出管排出，直到活塞移到左死点为止。

这一过程称作液缸的排出过程三、往复泵的结构往复泵由液力端和动力端组成。

液力端直接输送液体，把机械能转换成液体的压力能。

动力端将原动机的能量传给液力端。

动力端由曲轴、连杆、十字头、轴承和机架等组成。

液力端由液缸、活塞（柱塞）、吸入阀、排出阀、填料函等组成。

四、往复泵的分类1、按工作结构分类（1）活塞或柱塞泵：单作用泵、双作用泵和差动泵（2）隔膜泵：机械传动隔膜泵、液压传动隔膜泵2、按用途分类工业用泵、农业用泵、化工用泵、原子能用泵、液压用泵、注水泵、试压泵、消防泵、计量泵等。

3、按输送介质分类油泵、清水泵、酸泵、碱泵、甲氨泵、铜液泵、液态烃泵、高粘液泵等。

4、按液缸数分类单缸泵、双缸泵、三缸泵。

5、按驱动方式分类直接驱动泵、双间接驱动泵五、往复泵的特点1、往复泵的流量仅与往复泵活塞的直径、行程、转速及液缸数有关，与管路的情况、所输送流体的温度、粘度无关。

2、往复泵的压头取决于往复泵在其中工作的管路特性。

只要管路有足够的承压能力，原动机也有足够的功率以及相应的密封能力，活塞就可以把液体排出。

因此，同一台往复泵在不同管路中产生的压头也不同。

3、往复泵不能象离心泵那样在关死点运转，否则要损坏往复泵，故往复泵装置中必须安装有安全阀或其它安全装置。

4、往复泵有很好的自吸能力。

即泵在一定的安装高度下，不需要灌泵就可以在规定的时间内启动并达到正常工作状态。

往复泵的工作原理及特点往复泵是一种常用的离心泵，它的工作原理是通过活塞来实现液体的压缩与抽送。

往复泵有很多种类型，包括柱塞泵、活塞泵和齿轮泵等。

往复泵的基本工作原理是通过活塞在缸体内上下运动实现液体的吸入和排出。

当活塞向上运动时，使得活塞腔内的压力降低，导致液体通过吸入阀进入泵体；当活塞向下运动时，活塞腔内的压力升高，导致液体通过排出阀被抽送出去。

往复泵的工作原理可以简单概括为吸、排、压三个过程。

往复泵的主要特点包括以下几个方面：1.高压能力：往复泵具有较高的压力能力，能够将液体压缩至较高的压力，适用于一些高压应用场合。

2.稳定性好：由于活塞运动的特性，往复泵的稳定性较好，抽送液体的流量稳定，能够满足一些对稳定性要求较高的工况。

3.移动性好：往复泵通常采用活塞和缸体结构，相对较小的体积，便于移动和安装。

4.可靠性强：往复泵结构相对简单，零件少，易于维护和保养，因此可靠性较高。

5.适用范围广：往复泵可以用于各种不同的液体介质，包括清水、油类、腐蚀性介质等，适用范围较广。

往复泵还有一些其他的特点，例如：-节约能源：往复泵运行时通过活塞的上下往复运动完成液体的抽送，相对于其他类型的泵，能耗较低。

-适用性强：往复泵能够适应高温、高压、强腐蚀性等复杂工况，具有一定的适应性。

-操作维护简便：往复泵结构简单，操作和维护比较容易，维修和更换零件相对简单。

-高效率：往复泵能够实现相对高的效率，将电能转换为液体能，提高了能源利用效率。

总之，往复泵以其高压能力、稳定性好、移动性好以及可靠性强等特点，广泛应用于各行各业。

无论是处理高压液体、抽送特殊介质还是要求稳定和可靠性的工况，往复泵都能够提供满足需求的解决方案。

往复式泵工作原理
往复式泵是一种通过往复运动产生压力的泵，工作原理如下：
1. 压力行程: 当活塞向下运动时，活塞杆上的活塞在活塞腔内产生一个负压，使进口阀门打开，吸入液体。

同时，出口阀门关闭，避免液体返回。

2. 推进行程: 当活塞向上运动时，活塞杆上的活塞在活塞腔内产生正压力，使进口阀门关闭，避免液体回流。

此时，出口阀门打开，将液体推出。

通过这样的往复运动，往复式泵能够实现连续的液体输送。

当活塞向下运动时，活塞室内的压力降低，进口阀门打开，允许液体从进口管道流入活塞腔。

同时，出口阀门关闭，防止液体回流。

液体进入活塞腔后，活塞向上运动，活塞室内的体积减小，液体被压缩，产生高压。

此时，进口阀门关闭，防止液体回流。

出口阀门打开，使压缩液体通过出口管道流出。

在往复运动的过程中，通过活塞的向上和向下往复运动，液体在活塞室内不断被吸入和被排出，从而实现了液体的输送。

这种工作原理适用于各种液体输送，包括水、油、化学品等。

往复式泵可以根据需求的压力和流量进行设计和调整，适用于不同的工业领域和应用场景。

往复泵的工作原理复泵是一种用于输送液体的设备，其工作原理是利用两个或多个泵相互协作，通过一定的控制方式实现流体的连续输送。

复泵通常由主泵和辅助泵组成，主泵负责产生流体的压力，而辅助泵则用于辅助主泵完成输送任务。

复泵的工作原理主要包括以下几个方面：1. 主泵和辅助泵的配合。

复泵中的主泵通常负责产生流体的压力，而辅助泵则用于辅助主泵完成输送任务。

在工作过程中，主泵和辅助泵之间需要进行合理的配合，以确保流体能够顺利地被输送出去。

通常情况下，主泵和辅助泵之间会通过一定的控制方式进行同步工作，以实现流体的连续输送。

2. 控制系统的作用。

复泵通常配备有一套完善的控制系统，用于监控和调节主泵和辅助泵的工作状态。

控制系统可以根据实际需要对泵的工作参数进行调整，以确保流体能够被准确地输送到指定的位置。

同时，控制系统还可以对泵的工作状态进行实时监测，一旦出现异常情况，可以及时进行报警并采取相应的措施。

3. 流体的输送过程。

在复泵工作过程中，流体通常会先被主泵吸入，然后通过主泵产生的压力被输送出去。

在这个过程中，辅助泵通常会起到辅助作用，例如在需要提高流体压力时，辅助泵可以提供额外的压力支持。

通过主泵和辅助泵的协作，流体可以被顺利地输送到需要的位置。

4. 安全保护措施。

复泵通常会配备有多种安全保护措施，以确保泵的安全稳定运行。

例如，泵的过载保护装置可以在泵工作过载时自动停机，以避免损坏设备。

同时，泵还会配备有温度、压力等传感器，用于监测泵的工作状态，一旦出现异常情况可以及时采取措施。

总的来说，复泵的工作原理是通过主泵和辅助泵的配合，配备有完善的控制系统，实现流体的连续输送。

在工作过程中，泵会根据实际需要对流体进行吸入和压送，并配备有多种安全保护措施，以确保泵的安全稳定运行。

复泵在化工、石油、冶金等领域有着广泛的应用，其工作原理的理解对于提高设备的运行效率和安全性具有重要意义。
